Номер патента: 1201123

Опубликовано: 30.12.1985

Авторы: Медведев, Падалко

МПК: B25B 29/00

Метки: муфт, регулировки, сцепления

...арки 1равномерные базирующие стойки 3,в которых размещены подпружиненныезахваты 4 с рукоятками 5. В осевом отверстии 2 установлена с возможностью осевого перемещения втулка 6, а на ее конце, со стороны за.хватов 4, установлена с возможностьюповорота насадка 7, в торце которойразмещен подпружиненный по оси цилиндрический щуп 8. Для обеспеченияосевого перемещения щупа 8 и фиксации его в определенном положении служит регулятор, представляющий собой, скобу 9, один конец которой соединен с двусторонним конусным поводком 10, расположенным в радиальномотверстии 11 насадки 7 и взаимодействующим своей центральной частью сщупом 8, а другой конец соединен столкателем 12, имеющим резьбовой .участок 13, расположенный в радиальном отверстии 14,...

Номер патента: 1201070

Опубликовано: 30.12.1985

Авторы: Бродский, Ладыженский, Лютов, Медведев, Погодин, Романов, Сиомик

МПК: B23D 25/16

Метки: заготовки, летучем, отрезном, раскроя, станке

...корректирующее приращение Н. Величина Н 5, с помощью ограничителя 26 сигналов преобразуется в первое корректирующее приращение Н , которое посредством переключателя 29, установленного в положение "Ииннмум коррекции", показанное на фиг.1, поступает на вход сумматора 22 заданных длин и кор" ректирующих приращений,В момент поступления от датчика 11: сигнала "Зажим" с,выхода сумматора 22 на вход счетчика 17 рассогласования положений каретки и заготовки выдается задание на длину реза Ьх, которое отрабатывается эле 1201070ментами 13-19 системы управленияэлектроприводом так, что отрезнаяголовка позиционируется на расстоянии д х=1 +1 +9 от места предыдущеф 1 2го ее позиционирования на заготовке. Этим обеспечивается скорректированный или (при...

Номер патента: 1200991

Опубликовано: 30.12.1985

Авторы: Березуцкий, Десятник, Летюк, Медведев, Скляров, Соломахин, Ткач

МПК: B04C 5/02, B04C 7/00

Метки: циклон

...сопловую камеру 5 с сепарационной камерой 6, у которых площадьживого сечения тем больше, чем дальше удалено сопло от входного патрубка 2, проходит в сепарационную ка,меру 6. При этом поток распределя. ется между соплами следующим обра 40зом. Часть потока, проходящая в сепарационную камеру 6 через ближайшее к входному патрубку сопло, имеющее наименьшее живое сечение, проходит до входа в это сопло небольшой прямолинейный участок по сопловой камере 6. В то же время частьпотока, которая поступает в сепарационную камеру 6 через. самое удлиненное от входного патрубка 2 сопло,имеющее неибольшее живое сечение,проходит до входа в этот канал от входного патрубка 2 расстояние, равное всей окружности сопловой камеры 6, далее поворот на угол...

Номер патента: 1199644

Опубликовано: 23.12.1985

Авторы: Домрачев, Медведев, Солуянов

МПК: B29C 45/26, B29C 45/40

Метки: литьевая, отверстием, сквозным, термопластов, форма

...7. Изделия 7, перемещаясь по пуансонам 7, сначала отрезаются острой кромкой впускных туннельных каналов 15 от неподвижного литника 16, что предотвращает закупорку впускных туннельных каналов 15, а затем упираются в литник 16 и сбрасывают его с пуансонов . Литник 16 и изделия 17 падают по пазу 14 из формы.При смыкании литьевой, формы хвостовик 9 отходит от упора литьевой машины, пружина 10 возвращает его и плиту 5 с направляющими в исходное положение, а затем наклонные колонки 2 возвращают в исходное положение раздвижные полу- матрицы 4 с прокладками 11.Далее цикл повторяется.В предлагаемой конструкции литьевой формы при закрывании ее сближение сопрягаемых плоскостей торцов пуансонов 7 и прокладок 11 происходит путем сдвига в...

Номер патента: 1199562

Опубликовано: 23.12.1985

Авторы: Арнольд, Максименко, Медведев, Старобинский

МПК: B23P 19/10, B60S 5/00

Метки: буксы, вагонной, колесной, монтажа, ось, пары, роликовой

...которого она поворачивается на 90 от силового цилиндра 21 для захвата буксы, находящейся в направляюшей втулке 16, На траверсе 5 стола 3 подъемно-поворотного механизма 2 шарнирно смонтирован корпус силового цилиндра 22 шток которого с помошью шарнира 23 через рамку 24 связан с подающей головкой 8.Силовой цилиндр 22 предназначен для наклона подающей головки 8 с буксой на угол а для опоры верхних роликов на внутреннее кольцо подшипника, запрессованное на шейке оси колесной пары в момент надвигания буксы на шейку оси.Устройство работает следующим образом.Букса, собранная с наружными кольцамиподшипника, сепараторами и роликами, подается шаговым конвейером (не показан) на направляющую втулку 16 приемного стола, Затем стакан 19 под...

Номер патента: 1199500

Опубликовано: 23.12.1985

Авторы: Демиденко, Колонтаев, Медведев

МПК: B23H 7/26

Метки: размерной, электрохимической

...с электродвигателем торцового типа, ротор которого через вал связан электродом-инструментом и подпружинен по отношению к статору с возможностью осевого перемещения.На чертеже представлено устройство, общий вид.Устройство выполнено в виде головки, монтируемой на станке. В корпусе головки 1 размещен электродвигатель торцового типа. Причем статор 2 электродвигателя жестко связан с корпусом 1, а ротор 3, расположенный с зазорбм и подпружиненный по отношению к статору 2 с помощью пружин 4, жестко связан с валом 5, установленным на подшипниках 6 по скользящей посадке, что обеспечивает возможность осевого перемещения ротора 3 и связанного с ним через вал 5 электрода-инструмента 7. Головка посредством конусной втулки 8 устанавливается в...

Номер патента: 1199333

Опубликовано: 23.12.1985

Авторы: Беспаленко, Бронфен, Завидов, Медведев

МПК: B21C 37/08

Метки: большого, диаметра, прямошовных, рабочих, сварки, труб, швов

...конца трубы за счет сокращения протяженности сварочного кратера.На чертеже изображена схема сваркирабочих швов прямошовных труб большогодиаметра,Полуцилиндрические заготовки, собранные в трубу и сваренные технологическимшвом на сборочно-сварочном стане, подаютв сварочную клеть для сварки рабочих швов,где технологический шов по всей длине переваривают дуговой сваркой под слоем флюса тремя электродами 1, 2 и 3, Все дуги горят в одной сварочной ванне. Перед окончанием процесса сварки, например, трубдиаметром 14 - 20 мм с толщиной стенки12,0 - 17,0 мм на расстоянии 35 мм от торца трубы снижают скорость сварки, составляющую 2,5 м/мин, на 20 - 35 й, Через 0,7 сотключают первую дугу и одновременно сэтим прекращают перемещение трубы,...

Номер патента: 1199314

Опубликовано: 23.12.1985

Авторы: Бендер, Мазур, Медведев, Попов, Сосковец, Сосулин, Фирсов, Чернов, Чмелев

МПК: B21B 1/26

Метки: горячей, полосы, прокатки, стальной

..." Чтав КЧ "твыражающих раздельное влияние скоростипрокатки К и температуры металла Кт,Сравнение выражений (1) и (2) пока 15 зывает, чтоТПри регулировании процесса прокат. ки диапазон значений коэффициента К /определяется диапазоном возможнйхотношений, поскольку Кат ф 8 /Е,Если за базовую величину обжатия принять максимально возможное25значение, равное 257 р то при регулировании с в диапазоне 5-257минимальное значение отношения - -6Еравно а , - 0,2. Поскольку на лраРтнО МИНке изменейие обжатия на величину,отличающуюся менее чем на 0,1 отпервоначального значения обжатия,заметно не проявляется на качествеметалла, то за максимальное значение отношения - следует принятьЕЕрв . 0,9. Таким образом, диапазонЕоф 4 кс35 возможных...

Номер патента: 1199310

Опубликовано: 23.12.1985

Авторы: Медведев, Перельцвайг

МПК: B08B 3/04

Метки: каналов, плат, промывки

...и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Подписное Филиал ППП "11 дтент", г, Ужгород, ул, Проектная, 4 Изобретение относится кобласти машиностроения, а именно к платам для монтажа пневматической или гидравлической аппаратуры.Цель изобретения - повышение степени очистки путем обеспечения промывки каналов, оба вывода которых расположены на одной стороне платы.На чертеже изображена конструктивная схема варианта монтажной платы с каналами.Плата содержит основрние 1, в теле которого выполненыканалы, имеющие выводы 2 на обе стороны основания 1, и каналы 3, имеющие выводы 4 на одну сторону основания 1. Группы выводов 2 и 4 образуют параллельные прямые линии 5. Группы тех же выводов 2 и 4 образуют также параллельные ряды 6,Способ...

Номер патента: 1198561

Опубликовано: 15.12.1985

Авторы: Долженков, Медведев, Панкина, Скуратов

МПК: G09G 1/16

Метки: блока, видеоконтрольного, графической, информации, отображения, экране

...в каждой строке. Ддя яче 98561 гек, соответствующих строкам, в которых не происходит смены цвета, количество меняемых элементов равно нулю.Перед началом отображения произво дится запись информации в блоки памяти и установка счетчика 11 в нулевоесостояние. Для упрощения блок-схемыцепи ввода и установки на чертеже непок аз аны.1 О Устройство работает следующим образом.В начале отображения очередногокадра генераторимпульсов вырабатывает строчный 1 СТМ) и кадровый 15 (СКИ ) импульсы, которые устанавливают триггер 12 в единичное состояние, сбрасывают содержимое счетчика2 элементов, счетчика 10 строк исчетчика 4 адресов в нулевые состоя ния. После этого из блока 5 памятиадресов элементов строки считываетсяадрес и цвет первого...

Номер патента: 1198476

Опубликовано: 15.12.1985

Автор: Медведев

МПК: G05D 9/12

Метки: воды, ирригационного, канала, уровня, участке

...и динамический нелинейные преобразователи функционально учитывают гидродинамические параметры объекта регулирования. Статический преобразователь 11 принимает сигнал йЬ и согласно нелинейной расчетной зависимости преобразует его в Щ - добавочный расход, соответствующий приращению уровня дЬ, Динамический преобразователь 7дЬпринимает сигналс дифференциалтора 6 и согласно нелинейно расчетной зависимости преобразует его в ЬЯ - изменение расхода потребителем. Таким образом, в элементе 2 сравнения сравниваются по величине расходы возмущающего и управляющего воздей- ствия 5 10 15 20 25 30 35 уровня, система переходит в режим самонастройки (на графике фиг, .2 а эти зоны заштрихованы). Для реализации этого закона служит блок 8 коррек.ции,...

Номер патента: 1198368

Опубликовано: 15.12.1985

Авторы: Анипко, Братута, Иванов, Медведев, Павлов

МПК: F28F 3/04

Метки: теплообменный, элемент

...я тем, что при выполнении обеих поверхностей с ребрами противолежащие ребра расположены со смещением Л. =(0,3-0,7) И - 8 ), где 1 и 3 - соответственно шаг и толщина ребер.1198368 оставитель 1 О.Карпенкехред Ж.Кастелевич ектор В Синицкая Редактор М.Петров Тираж 622 ПодписиНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. Заказ 7711/40 В илиал ППП"Патент", г. Ужгород, ул. Проектная Изобретение относится к пластинчатым теплообменным элементам и может быть использовано в химической промышленности.На фиг. 1 изображен теплообменный элемент, имеющий одну оребренную поверхность, продольный раз-рез, на фиг. 2 - то же, имеющий обе оребренные поверхностиТеплообменный элемент содержит...

Номер патента: 1198339

Опубликовано: 15.12.1985

Авторы: Гапон, Медведев, Раина, Твердохлебов

МПК: F25B 11/00

Метки: агрегата, турбодетандерного

...ППП "Патент", г. Ужгород, ул, Проектная, 4 Изобретение относится к газовой промышленности, в частности к турбодетандерным агрегатам для установок обработки природного газа, и может быть использовано в газовой, нефтяной и химической промышленностиЦель изобретения - расширение диапазона регулирования турбодетандерных агрегатов.На чертеже изображен турбодетандерный агрегат, реализующий предлагаемый способ.Турбодетандер снабжен набором сменных рабочих колес 1, отличающихся лишь шириной проточной части (6) и сменных лопаток соплового аппарата 2, имеющих соответственно разную высоту г .Для обеспечения постоянства зазоров (б) при смене вариантов проточных частей, предотвращения недопустимых перетечек газа и сохранения эффективности...

Номер патента: 1198195

Опубликовано: 15.12.1985

Авторы: Лиманов, Медведев, Скобочкин, Степанов

МПК: E21B 47/12

Метки: контактное, скважинное

...забойных параметров на поверхность по электрической линии связи в процессе бурения.Цель изобретения повышение эксплуатационной надежности за счет предотвращения отрйв 4 штыря от кон,утактного гнезда.:На фиг,1 показан онтакт штыря с гнездом; на фиг.2.,"-, ерхняя часть штыря со стержнем и втулкой с грузом. Скважинное контактное устройство содержит корпус 1, который помещен в буровом снаряде и располагается внутри переходника 2. Сверху в корпус вставляется шарнирный подшипник 3 и накрывается направляющей втулкой 4 для сбрасываемого с поверхности штыря 5. Внутри корпуса расположено контактное гнездо, хвостовщсом 6 впрессованное во внутренний обод шарикоподшипника 7, наружный обод которого электрически связан с кабелем ( не показан)...

Номер патента: 1197149

Опубликовано: 07.12.1985

Авторы: Басий, Керин, Костырка, Матвеев, Медведев, Рыбынок, Сташкив

МПК: H04N 17/00

Метки: защиты, перегрузок

...второго послесбоя тактового импульса, после которого на выходе блока 3 установится уровень логического нуля, что приведет к замыканию ключа 1.В случае повторяющихся сбоев, частота повторения которых равна или п ревышает частоту тактовых импульсов, что свидетельствует об отказе генератора телевизионных испытательных сигналов, выход блока 3 обнаружения сбоев будет постоянно находиться в состоянии логической единицы, которая, поступая на первый вход блока 4 обнаружения отказов, приведет к тому, что тактовые импульсы с второговхода блока 4 будут поступать на суммирующий вход реверсивного счетчика, входящего в этот блок, При превышении количеством поступивших импульсов емкости реверсивного счетчика блока 4 обна-. ружения отказов на его...

Номер патента: 1196563

Опубликовано: 07.12.1985

Авторы: Любкин, Медведев

МПК: F16G 11/00

Метки: зажим, каната

...к рабочему органу, например к подвижным траверсам конвейеров с ходовыми опорами.Целью изобретения является повышение надежности действия зажима.Поставленная цель достигнута тем, что в зажиме для каната, содержащем два смонтированных в корпусе на параллельных осях эксцентрика с направленнычн в противоположные стороны выступания эксцентрики выполнены с впадинами, профили которых повторяют профили выступов, выступ каждого иэ эксцентриков расположен напротив впадины другого эксцентрикас зазором под канат.На фиг. 1 схематично изображен зажим для крепления рабочего органа к тяговому канату в рабочем положении (щека условно снята) на фиг.2 - разрез А-.А на фиг.1.Зажим состоит из эксцентриков 1, эксцентричная поверхность которых образована...

Номер патента: 1196279

Опубликовано: 07.12.1985

Авторы: Александров, Корнеев, Левин, Медведев

МПК: B28D 1/24

Метки: инструмент, строительных

...Государственного комитета СССР по делам изобретений и о 1 крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к обработке строительных материалов, в частности к инструментам для комбинированной обработки путем резания и скалывания.Целью изобретения является улучшение качества обрабатываемой поверхности.На чертеже изображен инструмент, общий вид, со схемой обработки.Инструмент состоит из режущего диска 1 и установленного соосно с ним скалывателя 2. Угол наклона образующей рабочей поверхности скал ывателя а имеет переменное значение, которое плавно симметрично возрастает в противоположные стороны от одного конца диаметра Р к другому.Инструмент работает следующим...

Номер патента: 1196052

Опубликовано: 07.12.1985

Авторы: Елишевич, Медведев, Меерович, Сафронов, Тонконогов, Яланский

МПК: B21B 37/00

Метки: валка, осевого, перемещения, прокатного

...магистралью 23.Устройство работает следующим образом.В исходном, положении регулируемыйисточник 18 создает в гидроцилиндре12 давление жидкости, под действиемкоторого плунжер 14, упирающийся ввертикальную плоскость 15 подушки 16уравновешивает горизонтальное усилие,действующее на него со стороны подушки 16, которое обусловлено горизонтальной составляющей усилия прокатки,и продольные оси ОГО 1 О Ооп совпаоодают (фиг.3), т.е, угол в плане между осями равен нулю,При необходимости переместить восевом направлении рабочий валок 17,являющийся, например, нижним рабочимвалком, незафиксированным в осевомнаправлении, с помощью задатчиков 1и 4 устанавливаются заданные значения величины смещения Р и скоростис аперемещения валка 17.йС задатчика 1...

Номер патента: 1096776

Опубликовано: 30.11.1985

Авторы: Втюрин, Зайчик, Медведев, Цыб

МПК: A61B 10/00, G01N 33/48

Метки: диагностики, железы, рака, скрытого, щитовидной

...и при содержании его от 3.6 10до 0,4 мг/г сырой ткани диагностируют скрытый рак щитовидной железы.Способ осуществляют следующим образом. Под местной анестезией с помощью специальной иглы для пункционной тканевой биопсии проводят пункцию увеличенного лимфатического шейного узла. В материале пункциив сыром если анализ йода проводится сразу же) или в высушенном притемпературе ниже ОС виде определяют концентрацию йода, Для элементного, анализа используют недеструктивные методы, например, активационные или рентгенофлуоресцентные. Если концентрация иода оказывается в пределах от 3,6 10 до 0,4 мг/г сырой ткани диагностируют скрытый рак щитовидной железы,Пример. Больная ф; Метастазы рака в лимфатические узлы шеи справабез выявленного...

Номер патента: 1195135

Опубликовано: 30.11.1985

Авторы: Голованов, Золотарев, Козьмин, Коропалов, Медведев, Моисейчик, Пархоменко

МПК: F23D 11/00

Метки: горелка, жидкого, сжигания, топлива

...к устройствам для сжигания топлива и может быть использовано, преимущественно, в воздушных дизельных подогревателях двигателей внутреннего сгорания,Целью изобретения является повышение полноты сгора ния Ьутем обеспечения ра вномерности потока воздуха. На фиг. 1 изображена предлагаемаягорелка; на фиг. 2 - разрез А - А на фиг. 1. Горелка содержит корпус 1 с патрубком 2 ввода воздуха и установленную в корпусе 1 перфорированную камеру сгорания 3 с форсункой 4 на одном торце и выходным каналом 5 на другом и запальник 6. Камера сгорания 3 снабжена защитным цилиндрическим экраном 7, газоплотно закрепленным на ней одним торцом, противоположный торец которого, обращенный в сторону форсунки 4, выполнен со скосом, экран 7 установлен с частичным...

Номер патента: 1194997

Опубликовано: 30.11.1985

Авторы: Медведев, Окороков

МПК: E21B 47/04

Метки: бурового, инструмента, подачи

...контактом 9, в цепи которого находитсясикровыключатель, кнопка 10 управления. Ступица 6 кинематически связана со счетчиком 11 и кнопкой 10 управления. Регистрирующий механизм 5, прикрепленный на раме 12, имеет привод, выполненный в виде соленоида 13, ш шток 14 которого связан гибкойтягой 15 и диском 16 с валом 17. На диске 16 закреплена собачка 18 храпового колеса 19, подпрудиненного элементом 20 тарельчатого типа и свободно установленного на втулке 21, Регулируемые толкатели 22 взаимодействуют с шарнирно установленной стопорной планкой 23, взаимодействующей с пазом 24 штока 14. Исходное положение пишущего элемента 25, жестко связанного с валом 17, относительно диаграммной линии барабана 26 определяется упругим элементом...

Номер патента: 1194479

Опубликовано: 30.11.1985

Авторы: Божко, Брагинский, Воронов, Здасюк, Ключников, Медведев, Садовский, Суворова, Фрейтаг

МПК: B01J 3/00

Метки: давления, проведения, процессов, сосуд, химико-технологических

...под избыточнымдавлением,Цель изобретения - снижение металлоемкости сосуда.На фиг. 1 представлена конструктивное исполнение сосуда для проведения химико технологических процессовс гофрированным корпусом; на фиг, 2 сосуд с гофрированным корпусом и рубашкой; на фиг. 3 - вариант сосуда,гофры корпуса которого использованыкак теплообменная рубашка,Сосуд состоит из корпуса с гофрами 1, приварных днищ 2, штуцеров 3 20и 4 для подвода и отвода рабочей сре"ды. Между гофрами 1 установлены цилиндрические обечайки 5Выполнение корпуса сосуда с чередованием гофр и цилиндрических участ" 25ков при. спиральном расположении гофрпозволяет получить конструкцию высокой радиальной жесткости.Спиральное расположение гофр несколько повышает осевую...

Номер патента: 1194449

Опубликовано: 30.11.1985

Авторы: Демура, Медведев

МПК: B01D 21/06

Метки: сгуститель

...Тираж 658 Цод)н. ног И 111 И 1 И Государственного комитета СССР по делам изобретений и открытий 1111115, 11 осква, Н, Еаушская наб., д.4/5Фплпа н 11 Н 1 "11 атент , г. Ужгород, ул. Проектная,Изобретение относится к очистке воды и может быть использовано в технике обогащения минерального сырья и химической технологии.Целью изобретения является повышение эффективности процесса сгущения.На чертеже показана конструкцияФпредлагаемого сгустителя.Сгуститель состоит иэ чана 1, кольцевого желоба 2, впускного устройства 3, дополнительного днища в виде конуса 4, жестко закрепленного на перфорированном валу 5 скребкового механизма 6, разгрузочного патрубка 7, неподвижного ножа 8.Сгуститель работает следующим образом.Исходная суспензия через...

Номер патента: 1193683

Опубликовано: 23.11.1985

Авторы: Журавин, Медведев, Папуша

МПК: G06N 1/00, G06N 3/00

Метки: моделирования, световодной, связи, системы

...различном воздействии на волоконный световод.На чертеже изображена схема предлагаемого устройства.Устройство содержит счетчик,1 передаваемых, сообщений, счетчик 2 помех, счетчик 3 принятых сообщений счетчик 4 принятых помех, счетчик 5 принятых сигналов, блок 6 индикации, генератор 7 сообщений, генератор 8 случайного потока импульсов, первый 9.и второй 10 элементы задержки, первый 11 и второй 12 элементы И, источник 13 излучения, первый 14 и второй 15 модуляторы, волоконный световод 16, состоящий из отрезков, первый световодный ответвитель 17, дополнительный источник 18 излуче-. ния, генератор 19 шума, второй свето- водный ответвитель 20, световодный коммутатор 21, третий световодный ответвитель 22, оптический аттенюатор 23,...

Номер патента: 1193562

Опубликовано: 23.11.1985

Авторы: Галян, Дьяков, Лидванский, Медведев, Павловский, Фатеев, Холзаков, Щугорев

МПК: G01N 27/46

Метки: водорода, диффузионно-подвижного, конструкции, концентрации, металле

...внешнюю поверхность 2 стенки конструкции, корпус 3 датчика, электролит 4, заполняющий внутреннюю полость датчика, область 5 прижатия корпуса датчика к внешней поверхности стенки конструкции, вторичный прибор 6, регистрирующий электрический ток, вспомогательный электрод 7 и электрод 8 сравнения.Способ осуществляется следующим образом.Водородный поток, проникающий через стенку конструкции, возникает в результате коррозионного процесса на ее внутренней поверхности 1. Для его регистрации на внешней поверхности 2 устанавливается накладной электро- химический датчик 3. Перед его установкой для устранения эффектов, связанных с образованием окисных пленок, на предварительно очищенный участок поверхности 2 путем электроосаждения наносится...

Номер патента: 1192177

Опубликовано: 15.11.1985

Авторы: Ковита, Медведев, Пономаренко

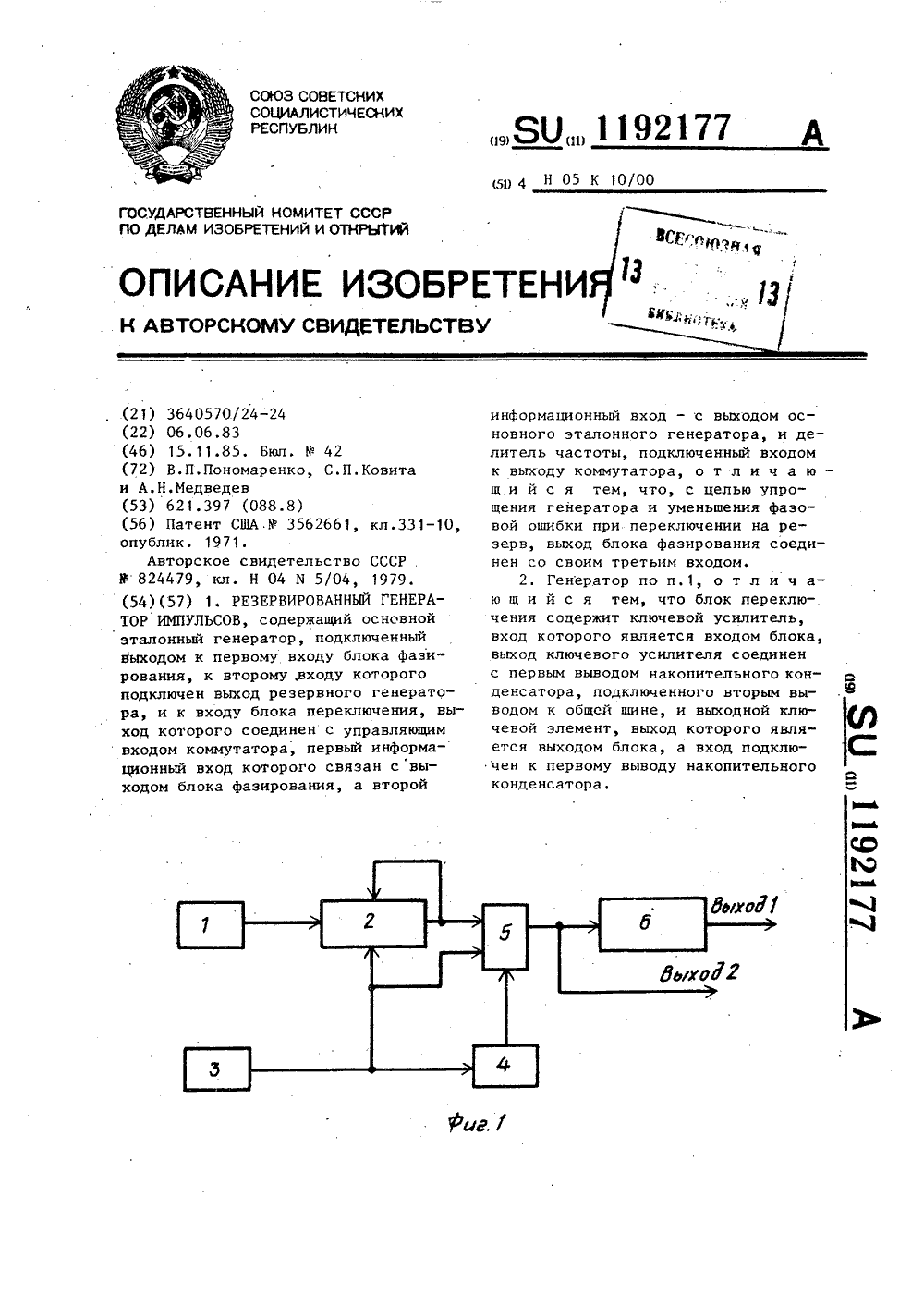

МПК: H05K 10/00

Метки: генератор, импульсов, резервированный

...который при поступлении на вход 10 блока 4 каждого синхроимпульса подзаряжает накопительный конденсатор 9, при этом сигнал логической единицы через выходной ключевой эле мент 8 подается на выход 11. Накопительный конденсатор 9 при попадании на него хотя бы одного синхроимпульса разряжается до такого уровня, что на выходе 11 выходной ключевой 55 элемент 8 формирует сигнал логического нуля. С выхода блока 4 переклю. чения сигнал подводится к управляющему входу коммутатора 5, на первыйинформационный вход которого подводится сигнал от блока 2 фазирования,а на второй информационный входот основного эталонного генератора3. Логическая единица на управляющем входе коммутатора 5 обеспечивает подключение на его выход сигналаосновного эталонного...

Номер патента: 1191688

Опубликовано: 15.11.1985

Авторы: Захаров, Медведев

МПК: F24F 1/00

Метки: воздуха, кондиционирования

...очередь, подключен к входу дополнительного компрессора 4.Вход конденсатора-охладителя 14 подсоединен через делитель 16 потоков к выходу дополнительного детандера 6, выход -к эжектору-увлажнителю 15. Распылитель 8подсоединен через регулируемый дроссель 17к емкости 13, а вакуумный теплообменникиспаритель 7 - к эжектору-увлажнителю 15.Система снабжена холодильной машиной 18 с испарителем и конденсатором, Конденстор-охладитель 14 и дополнительный теплообменник 9 служат соответственно испарителем и конденсатором холодильной машины 18. Теплообменник-испаритель 7 и дополнительный теплообменник 9 изолированыдруг от друга.Вход эжектора-увлажнителя 15 сообщенканалом 19, а вход основного компрессора 3 каналом 20 с помещением 12.Система...

Номер патента: 1191114

Опубликовано: 15.11.1985

Авторы: Герасенко, Заболотний, Загидуллин, Максютов, Махов, Медведев, Михайлова, Ольков, Петухов, Пузаков

МПК: B03D 1/02

Метки: угля, флотации

...ОКО и реагентом-вспенивателем Т - 4 производят дробно. Общий расход реагентов и количество его дозирований в пульпу определяется его флотационной активностью,Для определения эффективности использования реагентной смеси легкого каталитического газойля с крекинг-остатком ОКО и реагентом-вспенивателем Т - 4 проводят флотацию угольной мелочи с прототипом, т.е, со смесью реагента, а именно смесью печного топлива с Т - 4 в соотношении 96:4. Остальные операции процесса флотации угля остаются без изменения,Результаты лабораторных исследований показывают, что использование легкого каталитического газойля в смеси с крекинг- остатком вместо печного топлива позволяет повысить извлечение горючей массы в концентрат с 83,8 - 87,1/, до 96,5 - 92,4/о...

Номер патента: 1191003

Опубликовано: 15.11.1985

Авторы: Гайфуллин, Мазяров, Медведев

МПК: A01B 13/00

Метки: безотвальной, почвы

...диаметр больше диаметра оси и шарнирного соединения частей оси.1191003 Составитель Л. Киселева Техред И. Верес Корректор О. Луговая Тираж 742 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул, Проектная, 4Редактор Т. Митейко Заказ 7044/1 Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам для безотвальной обработки почвы, подверженной водной и ветровой эрозии, и является усовершенствованием изобретения по авт. св. Мо 1122247. Цель изобретения - увеличение срока службы шарнирного соединения частей оси.На чертеже показано устройство для безотвальной обработки почвы, вид...

Номер патента: 1190543

Опубликовано: 07.11.1985

Авторы: Басий, Медведев, Рыбынок, Сташкив

МПК: H04N 17/00

Метки: каналов, параметров, телевизионных

...сигналов испытательных строк), Выявленные искажения преобразуются в постоянные напряжения, которые поступают на первые входы компараторов, образующих выход блока 3 аналоговой обработки, На вход блока 3 аналоговой обработки поступает аналоговая информация от цифроаналогового преобразователя 7.Блок 3 аналоговой обработки, контроллер 5, цифроаналоговый преобразователь 7 образуют цепь многоканального аналогоцифрового преобразования, количество каналов которого зависит от количества контролируемых параметров.Измеренная информация в цифровом коде сравнивается с допусками, выбираемыми контроллером 5 из блока 6 задания допусков, Результаты сравнения выдаются в блок 9 выдачи данных, который производит введение их в контролируемый сигнал...
