Егай

Номер патента: 1839627

Опубликовано: 30.12.1993

Авторы: Егай, Рахимов

МПК: A61L 2/08

Метки: стерилизатор

...фиг.2 - разрез А-А на фиг.1,Бытовой стерилизатор состоит из теплоизолированной рабочей камеры 1, дверца 2 выполнена на боковой стенке 3, экран 4 и излучатели 5 укреплены в верхней части камеры и покрыты преобразующим излучение 5 10 15 20 25 30 35 40 45 50 слоем 6, причем преобразующий излучение слой экрана 4 выполнен иэ материала на основе хромита железа или отвалочного шлака следующего среднего состава, мас. ,: 3102 28,0: Ре 20 з 52,6, АгОз 3,3: СцО 0,9; СаО 4,5; М 90 1,1: П,П.П остальное, с добавками оксидов 1-4 групп, которые позволяют увеличить глубину проникновения излучения эа счет его подбора в оптимальном диапазоне, Приспособление 7 для размещения обрабатываемых предметов укреплено на внутренней поверхности дверцы 2 и покрыто...

Номер патента: 1064850

Опубликовано: 23.02.1991

Авторы: Битный, Егай, Иванов, Казутин, Колесов, Окс, Семенов, Струтц

МПК: H02P 5/46

Метки: агрегата, многодвигательный, непрерывной, электропривод

...объединены и подключены к задатчику загрузки, а выходкаждого корректора подключен к входу соответствующего регулируемого источника йапряжения обмотки возбуждения, якорные обмотки электродвигателей соединены параллельно.На чертеже представлена функциональная схема многодвигательного элек- .тропривода агрегата непрерывной обработки материала,Иногодвигательный электроприводсодержит электродвигатели 1, 2 и 3постоянного тока, связанные между собой через обрабатываемый материал,регулируемые источники 4, 5, 6 и 7напряжения, датчики 8, 9 и 10 скорости каждого электродвигателя 1, 2 и3, подключенные к устройству 11 выделения максимального сигнала, выходкоторого подключен к первому входуограничителя,12, к второму входукоторого подключен через ключ...

Номер патента: 1537507

Опубликовано: 23.01.1990

Авторы: Егай, Ли, Медведев, Христин, Цукерваник

МПК: B25J 11/00, B25J 5/02

Метки: вакуумной, камере, манипулятор, перемещения

...7-9. На верхнем торце толкателя 6 между направляющими 4 и 5 расположен держатель 1 О образцов, выполненный с возможностью перемещениявдоль направляющих 4 и 5, В верхнейцасти манипулятора расположены подвижные направляющие 11 и 12 основания, охватывающие держатель 10 вверхней его части, Направляющие 1и 12 выполнены с возможностью перемещения в горизонтальной плоскости параллельно направляющим 4 и 5, связаны35между собой скобами 13 и 14 и соединены с приводом 15.Тележка 3 соединена сприводом 16.Манипулятор работает следующим образом40При включении первого привода 16тележка 3, двигаясь по направляющими 2, перемещает держатель 10 образцов, Поскольку направляющие 11 и 12параллельны направляющим 1 и 2, движение держателя будет....

Номер патента: 1502102

Опубликовано: 23.08.1989

Авторы: Волков, Егай, Мадоян

МПК: B02C 21/00

Метки: приготовления, пылевидного, топлива

...комитета по изобретениям и Открытиям при ГКНТ СССР113035, Москва, Ж, Раушсквя нвб., д. 4/5 Производственно-издательский комбинат "Патент", г.Уагород, ул. Гагарина,01 Изобретение относится к системампылеприготовления для котлов электростанции, работающих на твердом топливе.5Целью изобретения является повышение производительности и тонкостипомола готового продукта,На чертеже изображена принципиальная схема установки. 1 ОУстановка состоит нз шаровых барабанных мельниц 1, сепаратора 2,циклонов 3, бункеров 4 готовой пыли,коллектора 5, бункера 6 возврата, реактора 7 с кипящим слоем, 15Мельницы 1 устанавливаются на нулевой отметке, сепараторы 2 и циклоны 3 - выше бункеров 4 готовой пылии бункера 6 возврата. Выходные патрубки...

Номер патента: 1322128

Опубликовано: 07.07.1987

Авторы: Егай, Медведев, Уразов

МПК: G01N 19/02

Метки: коэффициента, трения

...а именно к технике длятрибологических исследований подшипнковых материалов.Целью изобретения является повышение производительности определеникоэффициента трения путем автомати"зации преобразования угла трения вкоэффициент трения.На чертеже схематически изображено предлагаемое устройство.Устройство содержит основание 1,вал 2, привод 3 вращенйя вала, держтель 4 образца 5, держатель 6 контробразца 7, датчики 8 и 9 для фиксации начала и окончания движения держателя 6 контробразца, шкалы 10 и11 с нониусами 12, и 13, кулису 1,ползун 15, шарнир 16, второй ползун17 и направляющую 18.Устройство работает следующимобразом.Образец 5 в виде пластины закрепляют на держателе 4, представляющемсобой плиту, жестко связанную с валом 2....

Номер патента: 1296254

Опубликовано: 15.03.1987

Авторы: Егай, Кулибаев

МПК: B21C 1/14

Метки: барабан, волочильный

...Заказ 701/1 Тираж 733 НИИПИ Государствепо делам изобре 035, Москва, ЖВ 4/ Производственно рафическое предприятие, г. Ужгород, ул. Проектная Изобретение относится к обработкеметаллов давлением, в частности касается конструкции волочильных барабанов с водяным и воздушным охлаждением, предназначенным для волоченияпроволоки.Цель изобретения - повышение производительности путем интенсификацииохлаждения,На фиг,1 показан барабан, разрез;на фиг.2 - разрез А-А на фиг.1.Волочильный барабан содержит полый корпус 1, кожух 2, размещенныйвнутри корпуса, средство 3 подводаохладителя, кольцевые сегменты 4 срадиальными наружными ребрами 5,Кольцевые сегменты свободно расположены между кожухом и внутренней поверхностью корпуса, соосно с ними.Кожух 2...

Номер патента: 1280168

Опубликовано: 30.12.1986

Автор: Егай

МПК: F02M 25/028

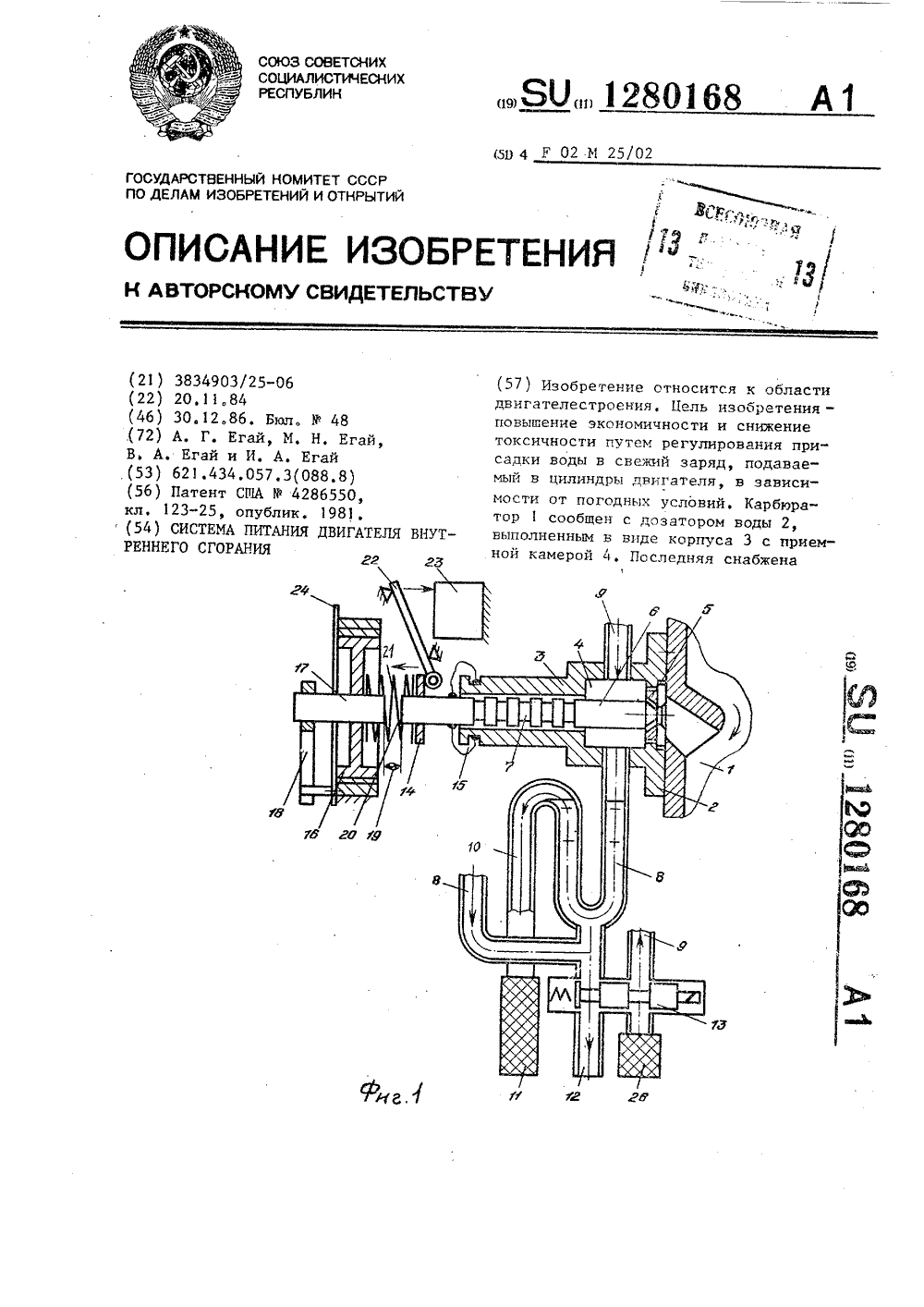

Метки: внутреннего, двигателя, питания, сгорания

...во взаимодействии с электромагнитом 23, Наружная поверхность ступицы 16 снабжена резьбой 24, Стрелка 18 показания влажности установлена перед шкалой 25 показания влажности. Трубопровод 9 подачи воздуха в приемную камеру 4 сообщен с атмосФерой через Фильтр 26.Система работает следующим образом.Стрелку 18 ставят на соответствующую влажность воздуха, при этом поворачиваются валик 17 и ступица 16, Иежду штоком 6 и валиком 17 устанавливается соответст:.ующее значение зазора 19. Под действием пружины 21 хлклер 5 герметично закрыт штоком 6, а под действием золотника 13 открыты трубопровод 9 подачи воздуха в приемную камеру 4 и сливная магистраль 12, При запуске двигателя включается электромагнит 23 и электромагнитный золотник 13, Якорь 22...

Номер патента: 1247576

Опубликовано: 30.07.1986

Автор: Егай

МПК: F02M 23/04

Метки: внутреннего, двигателя, карбюраторного, питания, сгорания

...и 35. В связи с этим при пуске двигателя состав топливовоздушной смеси,подаваемой в цилиндры двигателя, соответствует составу смеси, приготавливаемой карбюратором 3, так как через отводной воздушный канал 6 во впускной трубопровод 2 дополнительный воздух не поступает.После пуска двигателя при нажатии на педаль акселератора для разгона транспортного средства происходит увеличение подачи смеси от карбюратора 3, а газоанализатор выдает сигнал - Ь, пропорционально степени токсичности отработавших газов, причем вследствие нажатия на педаль конечный выключатель 22 разомкнут. Если разгон транспортного средства происходит (вначале) при степени токсичности, превышаюгцей заданную, определяемую величиной опорного напряжения +Уо, то после сложения...

Номер патента: 1245736

Опубликовано: 23.07.1986

Авторы: Егай, Кулибаев

МПК: F02D 41/00

Метки: внутреннего, двигателя, дизельного, подачи, сгорания, топлива

...9, связанные последовательно с электронным ключом 10, сумматором 11, газоанализатором 12, подключенным к трубопроводу 2 выпускных газов, дифференциатор 13, подключенный к генератору постоянного тока, а рейка 4 насоса 5 снабжена зубчатым участком 14, сопряженным с зубчатым сектором 7, соединенным с редуктором 8 при помощи электромагнитной муфты 15. Максимальный угол поворота поводков 6 равен гр.Система работает следующим образом.При запуске двигателя при заданной номинальной загрузке транспортного средства система регулирования находится под оптимальным опорным напряжением +К,. Электронный ключ 10 заперт, а микродвигатель отключен. При разгоне транспортного средства перемещением педали акселератора рейка 4 с поводками 6 перемещается...

Номер патента: 1222346

Опубликовано: 07.04.1986

Авторы: Егай, Кулибаев

МПК: B21C 1/14

Метки: барабан, волочильный

...охлаждения барабана. 5На чертеже изображен волочильный барабан.Волочильный барабан содержит установлен.ный на приводном валу (не показан) корпус1 с основанием 2, в теле которого выполнена кольцевая проточка 3 с ребристыми стенка 10ми, образованными кольцевыми проточками.Внутри корпуса 1 и соосно с ним установленкожух 4, на котором жестко закреплен стакан 5, стенка которого с двухсторонним радиальным зазором установлена в кольцевой 15проточке 3, сообщающейся с атмосферой через окно 6, между дном стакана 5 и основанием 2 корпуса 1 образован осевой зазор,Внутренняя полость кожуха 4 сообгцаетсячерез окна 6 и 7 с, атмосферой. Средство 20для подвода охлаждающей жццкости выполнено в виде патрубка 8, расположенного выше основания 2...

Номер патента: 1217523

Опубликовано: 15.03.1986

Авторы: Егай, Тищенко

МПК: B21C 51/00

Метки: волочильного, отключения, стана

...проволоки или окончанииволочения.Цель изобретения " повышение надежности устройства,На чертеже изображено предлагаемое устройство.Устройство для отключения волочильного стана содержит два кольцевых магнита 1, сориентированные одноименными полюсами встречно, шайбу 2 из магнитомягкого материала, расположенную между магнитами, и индукционную катушку 3, выводы которой подключены к реле 4 обрыва. Магниты 1, шайба 2 и катушка 3, заключены в корпус 5, который жестко прикреплен к выходной стороне волокодержателя 6 сооено оси волочения. Корпус 5 выполнен из немагнитного материала.Выполнение датчика в виде кольце вых магнитов исключает вращающиеся детали, а следовательно, повышает надежность устройства. За счет размещения датчика после волоки 7...

Номер патента: 1206556

Опубликовано: 23.01.1986

Авторы: Бабий, Волков, Гончаров, Егай, Рыжаков, Саламов, Христич, Шакарян

МПК: F23C 10/04, F23K 1/00

Метки: кипящем, подготовки, сжигания, слое, твердого, топлива

...Горячий воздух подают от воздухоподогревателя (не показан) по воздуховоду 23.При осуществлении предлагаемого способа сырое топливо подают в бункер 5 сырого угля, откуда питателем 6 сырого угля сбрасывают в аэрофонтанную сушилку 7. Здесь благодаря подсушке потоком горячего воздуха, подведенного по воздуховоду 23, из топлива удаляется значительная часть влаги, что обеспечивает надежное . Фракционирование топлива в объеме 8 сушилки 7. Разделение топлива осуществляется по размеру 1,5-2 мм, для чего через сушилку 7 организуют подачу сушильного агента со скоростью 6-10 м/с. Крупная фракция топлива после сушилки 7 поступает в дробил-. ку 9, например, валкового типа, где крупные куски измельчаются до размера не более 7-8 мм. Ыалее дробленка...

Номер патента: 1097381

Опубликовано: 15.06.1984

Авторы: Егай, Литвинов, Маненьков, Морсков, Фомин

МПК: B06B 1/04

Метки: возбуждения, колебаний, механических

...б, тиристоров 7, блока 8 управления, включа;ощего генератор 9 и программные блоки 10, соединенные с выходными усилителями 11 и диодов 12, Электромагнитные ин" дукторы 1 объединены в секции 13, причем в каждой секции 13 первые выводы калдого электромагнитного индуктора 1 соединены с катодами диодов 12, аноды которых связаны с катодами тиристоров 7, аноды тиристоров 7 каждой,секции соединены с первым выводомисточника 2 питания, причем вторыевыводы каждого электромагнитного индуктора соответствующей секции 13соединены между собой и с анодамисоответствующих тиристоров 7, катодыкоторых подключены к второму выводуисточника 2 питания, при этом выходгенератора 9 связан с входами программных блоков 1 О, а управляющиеэлектроды тиристоров 7...

Номер патента: 1078257

Опубликовано: 07.03.1984

Авторы: Егай, Медведев, Якобсон

МПК: G01J 1/04

Метки: сканирования

...инаправляющие каретки 2 3.Наиболее существенными недостатками известного устройства являются незначительные пределы регулирования диапазона сканирования засчет изменения только угла ф установки пластины, а также наличиенерегулируемой зоны перемещениякаретки Бк в пределах 0 Я ( Ясоз 20 30или 0 Б 40,94 Б , где Я т - йеремещение толкателя.Целью изобретения является расширение пределов регулирования диапазона сканирования. 35Указанная цель достигается тем,что в устройстве, содержащем толкатель, ролик толкателя, каретку,пластину, выполненную с возможностью поворота относительно направле" 40ния сканирования и фиксации в пределах угла поворота, и направляющие каретки, толкатель установленс возможностью перемещения в диапазоне углов 90 од,ЪО к...

Номер патента: 1035264

Опубликовано: 15.08.1983

Автор: Егай

МПК: F02M 25/032

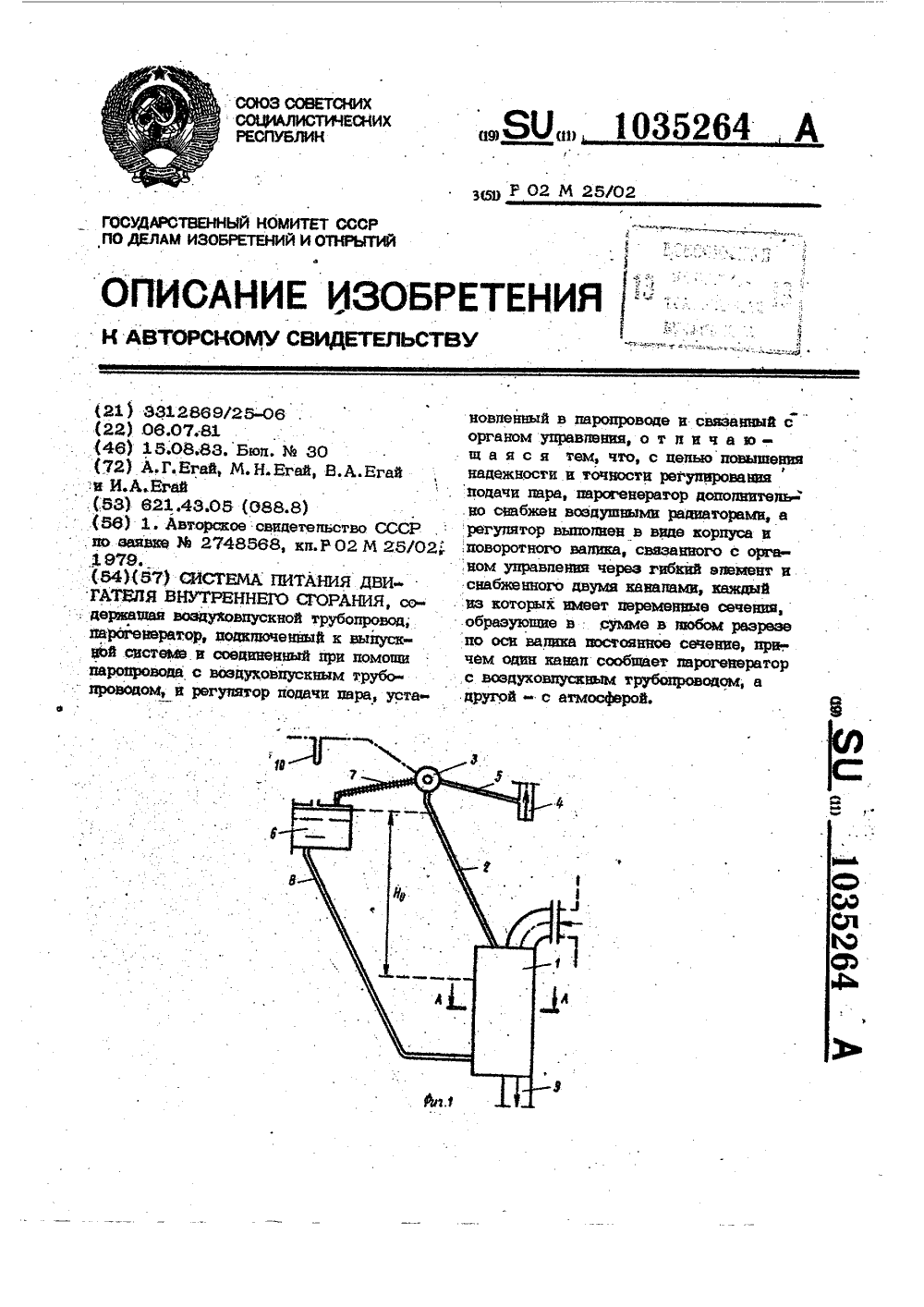

Метки: внутреннего, двигателя, питания, сгорания

...управпения, парогвнератор допопнитепьно снабжен воздушными радиаторами, а регупятор выполнен в виде корпуса и поворотного вапика, связанного с органом управления через гибкий эпеиент и снабженного. двумя каналами, каждый из которых имеет переменные сечения, образующие в сумме в пюбом разрезе по оси валика постоянное сечение, причем один канап сообщает парогенератор с возду ховпускным трубопроводом, а другойс атмосферой.На фиг. 1 изображена схема системы питания ДВС; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг, 2 на фиг. 4 - регупятор, поперечный разрез; на фиг. 5 - разрез В-В на фиг. 4; на фиГе 6 дф разрез Г Г на фиге 4 еСистема содержит парогенератор 1 с паропроводом 2, содержащим регулятор 3 подачи пара,...

Номер патента: 1022750

Опубликовано: 15.06.1983

Авторы: Егай, Маненьков, Фомин

МПК: B06B 1/08

Метки: отложений, теплоагрегатов, ультразвуковое

...элемент 2, который подключает накопительный,конденсатор 4 через дополнительную обмотку 3 преобразователя к выходу блока питания 1Накопительный конденсатор 4 заряжается током, проходящим от блока питания через дополнительный коммутирующий элемент 2 и обмотку 3 преобразователя. Заряд. носит колебательный характер и на обмотках 3 и 5 преобразователя измене.ние напряжения О близко к косинусоидальному (эпюра г), Возникающая в иагнитострикционном материале сила приводит в движение колебательную систему преобразователя. Наиболее интенсивны колебания будут на частотах , близких к собственным , определяемым эквивалентной массой, упругостью и импеданцем нагрузки преобразователя. Для увеличения амплитуды акустических колебаний...

Номер патента: 1022748

Опубликовано: 15.06.1983

Авторы: Гузенко, Егай, Фомин

МПК: B06B 1/00

Метки: акустических, колебаний, создания

...осуществляется следующимобразом.Накопительный конденсатор 1 заряжают от источника питания 2 при 65 замыкании коммутирующего элемента 3. Затем заряженный конденсатор 1 при разомкнутом коммутирующем элементе3 разряжают через коммутирующий элемент 4 на обмотку 5 преобразователя. За счет приложенного к обмотке 5 напряжения (эпюра 0 Фиг. 3 ) в цепи - конденсатор 1, крммутирующий элемент 4, обмотка 5 преобразовате.- ля - возникает ток. За счет индуктивности обмотки 5 и влияния акустической стороны преобразователя на электрическую, разряд конденсатора носит колебательный характер и напряжение изменяется по закону, близкому к косинусоидальному. Намагничивание материала вызывает в сердечнике б появление магнитострикционной силы Р;...

Номер патента: 1019185

Опубликовано: 23.05.1983

Авторы: Егай, Зайцев, Калюжный, Моисеев, Попов, Цукерваник

МПК: F24J 3/02

Метки: гелиостат

...следующим образом,В автоматическом или ручном режимеориентируют гелиостат светочувствительным датчиком 4 в направлении Солнца.Затем разворачивают гепиостат с визуальным контролем через основную полую ось 2 в сторону мишени, При этом,светочувствительный датчик 4 с помощьюприводов 15 и 16 ориентируетсясовместно с зеркалом 1 на Солнце, сохраняянеизменным в пространстве направлениеотраженного пучка света.Выполнение кинематической связи датчика 4 и зеркала 1 в вице ромба, сторонами которого являются основная ось 2,траверса 9 и стержни 10 и 11, а диагональю - степкень 7, позволяет сохранятьравными углы, образованные основнойосью 2 и датчиком 4 соответственно снормалью к зеркалу 1, в,процессе слежения датчика 4 за Солнцем что совместнос...

Номер патента: 953246

Опубликовано: 23.08.1982

Автор: Егай

МПК: F02M 25/032

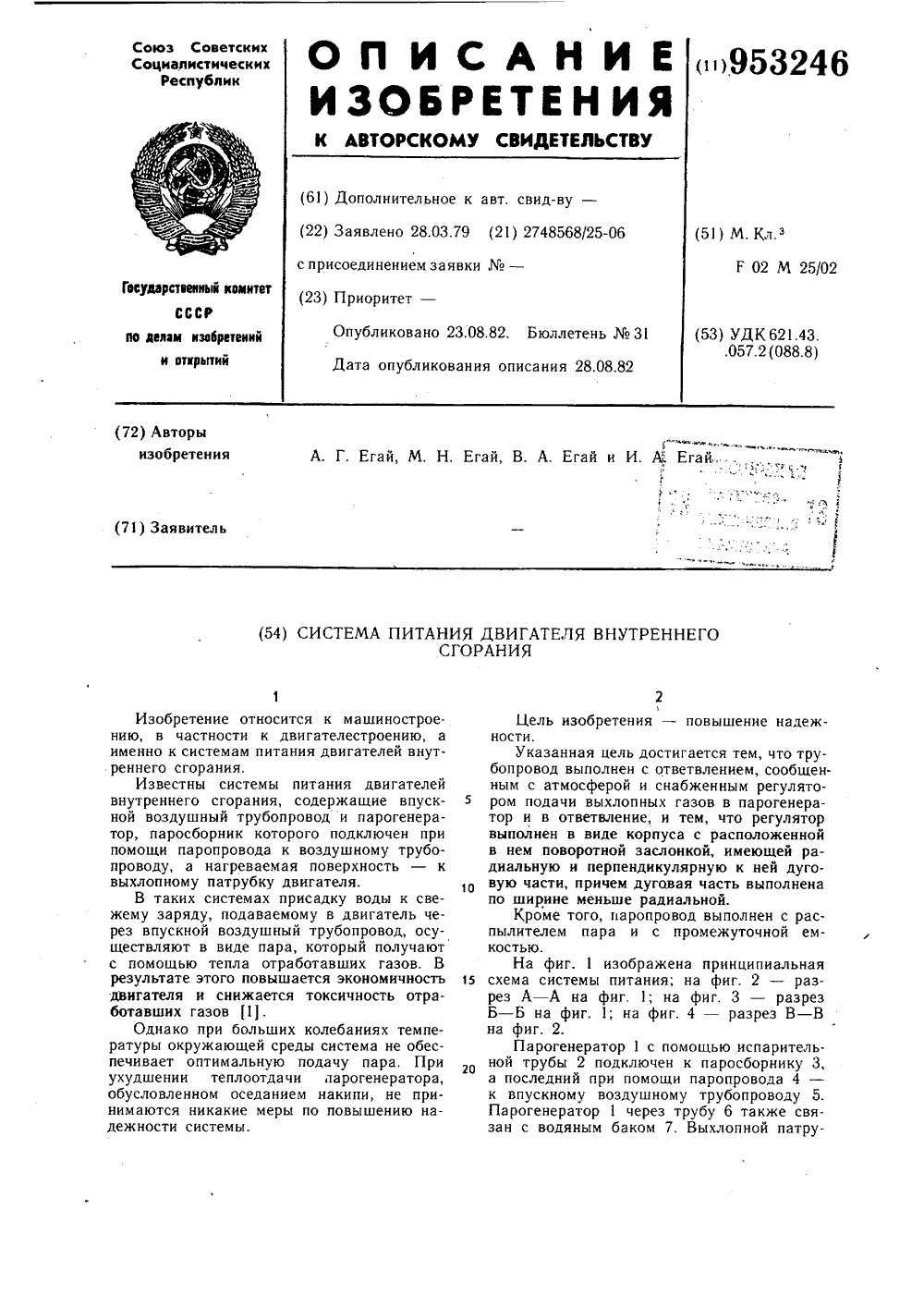

Метки: внутреннего, двигателя, питания, сгорания

...в парогенератор и в ответвления. Регулятор О прикреплен к парогенератору 1 и выполнен в виде корпуса 11 (фиг. 2) с расположенной в нем поворотной заслонкой 12, имеющей радиальную 13 и перпендикулярную к ней дуговую 14 части, причем дуговая часть выполнена по ширине радиальной и образует зазоры 15 и 16 (фиг.4) между верхней и нижней стенками корпуса. Осевая радиальная часть 13 поворотной заслонки соединена с втулкой 17, закрепленной с вкладышем 18. Во втулку 17 вставлен валик 19, который связан с поворотным рычагом 20.Рычаг 20 скользит по сектору 21, закрепленному на корпусе регулятора. Сектор имеет суммарный угол поворота и служит ограничителем хода рычага.Парогенератор образован двумя стаканами 22 и 23 и внутри него приварен лист...

Номер патента: 933397

Опубликовано: 07.06.1982

Авторы: Егай, Зарецкая, Кутовый, Пантуев, Харченко, Хашимов, Цукерваник

МПК: B24B 11/00

Метки: сферического, шлифа

...например, два сферических притира 4 и 5 различных диаметров.Притир 4 центрируется в сферических опорах 6 и 7, а ттртттттр 5 - в опорах 83 933397 4 и 9, Посредствам поводков 10 и 11 йередавая движение через шестерню 13 притиры кннемачически связаны с води- придиру 5.лами, выполненными заодно с шестерня-, . Испопьзоваае данной кон ми 12 13 к ее данно конструкции ми которые имвот воакожность пзвопяет оператнвно изменять режимы поочередного заценпения с приводной шес- з шпифования и создает условия об ботки т ей 14 зак йусловия ра ки тепя 15ерн, ренпенно на вану двига- . на одном станке попупроводникковых тепя, размещенного в основании 16. структур с разпичными топцинами эпиПосадочная поверхность 17 основания 16, таксиапьных слоев, что...

Номер патента: 900917

Опубликовано: 30.01.1982

Автор: Егай

МПК: B21C 1/14

Метки: барабан, волочильный

...воздуха и камеру 3 подачи воды (фиг. 1). Камеры 2 иотделеныдруг от друга коническим экраном 4, закрепленным на нижней части корпуса 1. На периферии корпуса 1, вдоль его3 90091 образующих, выполнено множество канавок 5, расположенных с равным шагом или равным углом о(,(фиг, 2), Канавки 5 соединены отверстиями 6 с камерой 2. Дно канавок 5 имеет гофрированную поверхность. Б камере 3 установлено сопло 7 для подачи воды на внутреннюю поверхность корпуса 1, а в станине выполнено окно 8 для подачи воздуха в камеру 2, На корпусе 1 имеются вит в ки проволоки 9.Система охлаждения барабана работает следующим образом.Естественный воздух или воздух, увлажненный в специальном устройстве, 1% нагнетается вентилятором в окно 8. Пройдя через отверстия...

Номер патента: 872974

Опубликовано: 15.10.1981

Авторы: Егай, Медведев, Якобсон

МПК: G01J 1/04

Метки: волокон, длине, распределения, характеристик

...ход световых лучей через образец, позицией 18 - ход световых лучей в обход образца, позицией 19 - электрическая связь: фотоприемник 15 - блок управления 16 шаговым приводом - шаговый электродвигатель 2.5 1 О 15 20 25 30 35 40 45 50 55 5 87Устройство работает следующим об разом.Световой поток из осветителя 1 через объектив 2 попадает на коллимирующую линзу 3, преобразующую его".,в поток параллельных световых лучей. Поток параллельных световых лучей с помощью коммутатора 4 светового потока, приводимого во вращение приводом 5, направляется попеременно на образец 7 через щелевую диафрагму (позиция 17) или в обход образца (позиция 18); Для обеспечения возможности пот переменного переключения потока свето"вых лучей коммутатор 4 светового...

Номер патента: 597058

Опубликовано: 05.03.1978

Авторы: Егай, Задорожный, Иванов, Малахов, Перепелица, Струтц

МПК: H02P 3/08

Метки: динамического, торможения

...режиме на входе порогового элемента 5 действует сигнал 1, определяемый тем, что разность между задающим напряжением блока 14 и напряжением с тахогенератора 13 больше порога срабатывания. На инверсном выходе элемента 15 сигнал соответствует С. Реле 17 отключено, поэтому контакт 8 в цепи управляющего электрода тиристора 11 открыт, и тиристор 11 тока не проводит. Контакт 19 реле 17 в цепи реле 20 замкнут. Но так какчерез реле 23 минимального тока ток не протекает, его контакт 24 разомкнут, и реле 20 отключено. Поэтому через контакт 21 реле 20 на управляющий электрод тиристора 7 поступают отпирающие импульсы из системы 8 импульсно-фазового управления как обычно, а контакт 22 реле 20 в цепи управляющего электрода вспомогательного...

Номер патента: 319531

Опубликовано: 01.01.1971

Авторы: Егай, Муравкин, Свинцова

МПК: B65D 88/54, B65D 88/74, B65G 65/30 ...

Метки: бункер, пылевой

...движение воздуха и пыли.Цель изобретения - предотвращение проникновения воздуха из пылепроводов в бункер угольной пыли при работе котла под наддувом.Это достигается тем, что участки бункера, примыкающие к питателям, выполнены в виде вертикальных патрубков с поперечным сечегде Н - высота патрубка, л;Р - давление в пылепроводе, кг/м 2;у - насыпной вес пыли, т/л;10 / - поперечное сечение, лР;В - производительность питателя, т/ч.На чертеже приведена схема описываемогопылевого бункера,Бункер состоит из основной емкости 1 и15 вертикальных патрубков 2, под которыми закреплены питатели 3, соединенные с напорными пылепроводами 4. Тормозной эффектпыли, возникающий при встречном движениипыли и воздуха, используют в предложенном20 бункере.Пыль...

Номер патента: 299253

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Егай, Кузнецов, Полферов

МПК: B02C 17/22

Метки: броневая, футеровка

...профиля и низким, например,гладкого профиля, Участки с высоким коэффициентом сцепления равномерно сдвинуты отсечения к сечению по длине барабана. 20На фиг. 1 изображено сечение барабанамельницы; на фиг. 2 - схема размещения зонбольших коэффициентов сцепления по длинебарабана,Зона А большого коэффициента сцепления 25представляет собой бронеплиты, например,гребенчатого профиля. В этой зоне создаетсямаксимальное отклонение мелющей загрузкиот вертикали. Затушеванная площадь Б представляет собой мелющую загрузку. В - зона 30размола выполнена бронеплитами с гладкой поверхностью для создания максимального скольжения, Пунктиром показано колебательное скольжение мелющей загрузки.При колебании мелющей загрузки возникает переменный момент...

Номер патента: 295732

Опубликовано: 01.01.1971

Авторы: Егай, Муравкин, Филимонов

МПК: B65G 53/10, B65G 65/34

Метки: пневмотранспорта, подачи, систему, сыпучих

...малых зазоров между корпусом и барабаном. Это усложняет изготовление и сборку питателя и требует частых ремонтов вследствие быстрого износа трущихся деталей. Кроме того, такой питатель снабжен перепускной трубой для выравнивания давления в местах пересыпки материала из ячеек в напорный тракт. Однако при такой схеме подсоединения перепускных труб сам питатель остается под перепадом давления, что создает условия для непрерывного проник новения воздуха через дозирующую часть,ухудшающего равномерность подачи пыли.Цель изобретения - упрощение конструкциии повышение надежности работы питателя воздуха через дозирующую часть независимо 10 от величины давления в напорном тракте.Это достигается тем, что перепускные трубыподключены между...

Номер патента: 131322

Опубликовано: 01.01.1960

Авторы: Волков, Егай, Задорожный, Ротенберг

МПК: B21C 1/06, B21C 1/12, H02P 1/26 ...

Метки: волочильный, двухкратный, прямоточный, стан

...обеспечивает питание контактора 1 У) и реле РУ (его контакт Н. О., замыкаясь, подготавливает к пуску контактор 5 У). Перед каждой новой заправкой проволоки волочильщик производит острение переднего конца проволоки. Заостренный конец проволоки подается в волоку волочильного стана, Вышедший из первой волоки конец проволоки захватывается заправочными клещами, закрепленными на барабане. Нажатием на ножную пе даль 1 ВЗС включаются одновременно контакторы 5 У и 1 ЛВ. При этом достигается низкая заправочная скорость при полностью введенных сопротивлениях СП в цепи ротора. На первый барабан наматывается 8 - 10 витков проволоки. Затем освобождением ножной педали 1 ВЗС первый барабан останавливается, снимается 4 - 5 витков проволоки, конец...
