Медведев

Номер патента: 1416188

Опубликовано: 15.08.1988

Авторы: Алешкина, Арсентьев, Дендюк, Медведев, Цапюк

МПК: B03D 1/00

Метки: железных, руд, флотации

...до 61,8-65,87 при использовании предлагаемого). Стоимость очистки избытка воды снижается. Формула и з обретения Составитель В.ШубинаТехредМ.Ходанич Редактор И,Рыбченко Корректор Л,Пилипенко 4007/7 Тираж 526 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, )Н, Раушская наб, д. 4/5Заказ Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к обогащению полезных ископаемых и может быть использовано при Флотационном обогащении железных руд.Целью изобретения является сниже,ние затрат на очистку сточных вод Флотации эа счет снижения накопления лигносульфонатов в оборотной воде.В денрессоре железорудных минералов, содержащем смесь низко- и высо...

Номер патента: 1416066

Опубликовано: 15.08.1988

Авторы: Ким, Медведев, Пащенко, Слободюк, Хромов

МПК: A01B 13/16, A01B 35/06

Метки: почвы

...плоскости и размещена между соответствующими плоскостями, проходящими через нижние кромки, вертикальных ножей 5 и 6 каждой ихпары. 45Каток 8 каждой пары ножей 5 и 6имеет форму усеченного конуса, большее основание которого обращено в сторону рабочей плоскости 7 первого по.ходу движения вертикального ножа 5последующей пары ножей 5 и 6.Обработка почвы осуществляетсяследующим образом,При движении устройства каждая пара последовательно расположенных ножей 5 и 6 производит последовательное 55разделение по горизонтали обрабатываемого пласта почвы на неравные части. Меньшую по толщине верхнюю часть пласта смещают рабочей плоскостью 7 первого по ходу движения вертикального ножа 5 в сторону свободной борозды. Верхняя часть пласта...

Номер патента: 1415176

Опубликовано: 07.08.1988

Авторы: Евсикова, Медведев

МПК: G01N 29/04

Метки: ультразвукового

...переходный узел 6. Для этого его поворачивают в шарнире 4 1 опоры 8, закрепленные,на раме 1 так, что вильчатое основание 9 входит 15. во вторую опору 8 и фиксируется фиксатором 42.Устанавливают необходимую высоту подпружиненного кронштейна 40 путем вращения регулятора 43 высоты. Необходимая высота устанавливается экспериментально. Для этого при наезде на пластину 11 переходного узла 6 преобразователя 5 пружина 45 штанги 10 сжалась в стакане 44 так, что25 опорные ролики 48, установленные в Е-образных выступах 47,ф опускались на поверхности стандартного образца 50 и контролируемого изделия 49.Предварительно необходимо с помощью меха низма 12 изменения кривизны установить кривизну пластины 11, равную кривизне стандартного образца 50 и...

Номер патента: 1414603

Опубликовано: 07.08.1988

Авторы: Гдалевич, Медведев, Натапов

МПК: B24D 13/14

Метки: круг, лепестковый, торцовый

...следующим образом,Перед началом обработки круг закрепляют в шпинделе станка и сообщают ему вращение с частотой п 1, а 40обрабатываемую заготовку - на столестанка с поступательным его перемещением. Жесткость и величину предварительного сжатия пружин 6 выбираюттаким образом, чтобы при указаннойчастоте (и) вращения инструментаусилие пружин соответствовало (илинесколько превышало) величину центробежной силы, действующей на каждыйпакет 4, При этом условии пакеты 4занимают положение, при котором торцовая поверхность лепестков 2 выступает над торцовой поверхностью лепестков 5 на величину Ь. В указанномположении круга осуществляют предварительную обработку поверхности наружным рядом лепестков 2 с большейзернистостью. По окончании...

Номер патента: 1414392

Опубликовано: 07.08.1988

Авторы: Азьмуко, Беспалова, Булгаков, Виноградов, Иванов, Медведев, Полонский, Рожанская, Сакс, Смагин, Смирнов, Титов

МПК: A61K 38/00, A61K 38/08, C07K 7/06 ...

Метки: противоязвенное, средство

...линейный рубец. Просвет луковицы широкий.Таким образом, у больного отмечено рубцевание двух язв в 12-перстной кишке после 15 дней лечения препаратом.П р и м е р 2. Вольной И-в,22 лет, находился в отделении от 14.03.85 по 05.04,85 по поводу язвенной болезни 12-перстной кишки в стадии обостренияи сопутствующей вегетососудистой дис- Фтонии по гипертоническому типу. При поступлении жалобы на небольшие ноющие боли в эпигастральной области,возникающие натощак. Считает себябольным около 3 лет. В ноябре 1982 г,производилось ушивание язвы препилорического отдела желудка. Ухудшениесамочувствия в течение 3 нед.Состояние больного при поступленииудовлетворительное. При глубокойпальпации живота отмечается болезненностью в эпигастральной области.ЭГДС...

Номер патента: 1413325

Опубликовано: 30.07.1988

Авторы: Медведев, Михайлов

МПК: F16F 3/00

Метки: амортизатор

...за счет двусторонней работы с разными характеристиками жесткости, 0На чертеже изображен предлагаемый амортизатор, разрез.Амортизатор содержит основание 1 с отверстиями 2, через которые пропущены стержни 3, одни концы которых 1 связаны между собой с помощью планки 4 с отверстиями, а на других концах установлены упорные шайбы 5, На стержне 3 установлена выполненная аналогично планке 4 с отверстиями 20 соосно с ней дополнительная планка 6. Последняя и упругий элемент 7 расположены между упорной шайбой 5 и основанием 1.Амортизатор содержит также шток 8 25 с полостью 9 и отверстием 10 на одном из его торцов, через которое пропущен центральный стержень 11. На одном из концов центрального стержня 11 в полости 9 штока 8 расположена...

Номер патента: 1413011

Опубликовано: 30.07.1988

Авторы: Лыско, Медведев

МПК: B42D 3/00

Метки: крышки, переплетной

...наб д. 4/5Подписное Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к проиэводСтву книг, а именно к способам изготовления переплетных крышек длякнижных блоков с прямым корешком, иЙожет быть использовано в полиграфической промышленности,Цель изобретения - повышение проюводительности путем упрощенияспособа.На фиг. 1 изображена заготовкапереплетной крышки, на фиг, 2 - сечене А-А на фиг. 1,Согласно способу изготовления пееплетной крышки для книжного блока.прямым корешком, включающему раэезку листового картона на заготовкисклеивание их с переплетным матеГналом, заготовки изготовляют по размерам переплетных крышек, затем взаготовке одновременно формируют пазы для образования временных перемычек...

Номер патента: 1412827

Опубликовано: 30.07.1988

Авторы: Блощинский, Жуковский, Лубе, Медведев, Наймушин, Остренко, Притоманов, Шперлин

МПК: B21C 23/08

Метки: настройки, пресса, трубопрофильного

...калибрующего участка матрицы, становилось равным рассчитанному параметру настройки Л.Для этого сечение основного участка оправки, ближнего к переднему участку, совме шают с выходным сечением калибруюшегоучастка матрицы, а затем оправку подают назад (в направлении, противоположному направлению выдавливания) на величину Л.Затем измеряют длину переднего участка оправки меньшего поперечного сечения, выдвинутого за выходное сечение калибрую- )пего участка матрицы и рабоцую длину оправки увеличивают на замеренное значение. Полученную после завершения корректировки оправку жестко закрепляют в пресс- штемпеле.Нагретую до определенной температурызаготовку помешают в контейнер трубопрофильного пресса, в нее вводят оправку и ходом пресс-штемпеля...

Номер патента: 1411125

Опубликовано: 23.07.1988

Авторы: Бородин, Добрусин, Емельянов, Медведев, Шнейдер

МПК: B24B 39/06

Метки: вибронакатыванием, плоских, поверхностей

...5, предварительно выведенных из шлицевого зацепления. Опора направляющей планки 8 с сепаратором 9 осушествляется при помощи роликовых направляющих 11 качения, азаданное направление ее прямолинейного возвратно-поступательного движения - с помощью шариковых направляю 1411125щих 12 качения. За счет наличия коль- нием позволяет по сравнению с известца 4, соединенного с корпусом 3, ным значительно улучшить стабнльпредотвращается выпадение корпуса 3 ность параметров микрорельефа и повьг из стакана 1. Обрабатываемая заготов сить его качество. Устройство может ка, закрепленная на столе станка (не обрабатывать за один проход направпоказаны), получает вместе со столом ляющие кузнечно-прессового оборудопрямолинейное движение подачи от ме- вания...

Номер патента: 1410949

Опубликовано: 23.07.1988

Авторы: Глуховцев, Медведев, Месрчук, Оганов, Чорголиани, Эвентов

МПК: A61B 6/00

Метки: количественного, кровотока, органного

...в полость левогожелудочка сердца вводят 2-3 мл взвеси микросфер альбумина в количестве1-1,5 млн, меченных 5-6 мКи технеция 99 м. Затем производится сцинтиграФия всего тела и выделяется эона ин"тереса, над которой также производится и счет импульсов, Органную фракцию сердечного выброса в процентахвычисляют цо формуле.ОФСВ = С /С 100,где ОФСВ - органная Фракция сердечного выброса;С - счет над областью органа;С - счет над всем телом пациента.После этого больноМу внутривенновводят 15 мКи альбумина, меченноготехнецием - 99 м, записывают радиокардиограмму и определяют по нейвеличину сердечного выброса. По величине сердечного выброса и органнойфракции сердечного выброса производятрасчет абсолютной величины органногокровотока по ФормулеОК =...

Номер патента: 1409653

Опубликовано: 15.07.1988

Авторы: Кузнецов, Медведев

МПК: C12M 1/04

Метки: аппарат, выращивания, микроорганизмов

...зоне б циркуляции жидкости сегментными отражательными перегородками 10, расположенными попарно напротив друг друга собразованием отверстия для проходагазожидкостной смеси, при этом перегородки 10 размещены на уровне теплообменных контактных устройств О, . 30подача и отвод охлаждающей воды в которые осуществляется через патрубки11 и 12 соответственно.Аппарат для выращивания микроор"ганизмов работает следующим образом. Емкость 1 до рабочего уровня заполнена питательной средой для культивирования микроорганизмов. Для снабжения культуры кислородом газ подают через патрубок 2 и барботер 9 в нижнюю часть восходящей зоны б циркуля" ции жидкости, а отработанный гаэ выводится через патрубок 4. Жидкую питательную среду подают через патрубок 3, а...

Номер патента: 1407794

Опубликовано: 07.07.1988

Авторы: Кудрявцев, Медведев, Мелетьев, Попов, Трусов

МПК: B25J 15/00

Метки: захватный, орган

...типа "ласточкин хвост" с упором 17 со стороны, противоположной магазину 11, и поперечные направляющие пазы 18 с упором 19 со стороны рабочей поверхности рабочих элементов. На конечных элементах 2 выполнены поперечные направляющие. 20. В магазине 11 и в конечных элементах 2 выполнены фиксаторы 21, например, шариковые.Захватный орган работает следующим образом.Зубчатое колесо 5, приводимое в движение от шагового электродвигателя 4, вращаясь, приводит в движение рейки 6 ползунов 7 и 8, тем самым конечные элементы 2 сводятся, и приналичии детали между рабочими элементами (губками) 5, установленными наконечных элементах 2, происходит за"жим. Для переналадки захватного органа на деталь другой формы конечныеэлементы 2 сводятся до уровня...

Номер патента: 1407424

Опубликовано: 07.07.1988

Авторы: Брей, Войтюк, Грозубинский, Кулиш, Марян, Медведев, Строкач, Якименко

МПК: A01B 79/02

Метки: сахарной, свеклы, семян

...и орудиями, выпускаемыми промышленностью.После появления центрального стебля на головке корнеплода на рядке образуют гребни путем перемещения земли из междурядий на рядок. Эту операцию осуществляют стрельчатыми лапами с.отваламиЗемпя, образующая гребни 1, засыпая сорняки в рядке, способствует их угнетению и соответственно устранению засоренности поля сорняками. После этой операции профиль поля в поперечном сечении имеет вид, приведен ный на чертеже.После созревания семян на стеблях осуществляют срез семенников серийными жатками ЖРБ,2 и укладку срезанных стеблей в валок. Из-за отсут 45 ствия сорняков в рядке потери семян при срезе практически отсутствуют. Срезанной частью стебли 5 укладывают во впадину 3 между гребнямитаким образом,...

Номер патента: 1406755

Опубликовано: 30.06.1988

Автор: Медведев

МПК: H03K 5/19

Метки: импульса, обнаружения, потери

...подключен к общей шине, то в данном триггера могут воз-, никнуть так называемые "состязания", поскольку на входы установки в ноль (синхронный) и в единицу (потенциальный) одновременно поступили управляющие сигналы, Так как состояние выходов триггера 8 в этом случае непредсказуемо, то на его инверсном выходе может появиться в этот момент короткий положительный импульс длительностью с (длительность срабатывания триггера см. фиг, 4 к). У триггера потенциальный вход обладает приоритетом над синхронным входом, и как только триггер устройства сработает по сигналу на своем Б-входе, то на инверсном его выходе установится потенциал логического "О.Таким образом, на выходе квазиселектора 1 также возможно появлениекоротких импульсов ложного...

Номер патента: 1406288

Опубликовано: 30.06.1988

Авторы: Карчихин, Коновалов, Медведев, Райбул

МПК: E01C 23/07

Метки: динамических, дорожных, испытаниях, нагрузки, одежд

...выходы сумматора 10 и блока 11 вычитания.Устройство работает следующим образом.Одно колесо гибкого шгампа 13 размещают на платформе 2, а другое - на платформе 3 и прикладывают к гиб-кому штампу динамическую нагрузку. , Платформы 2 и 3 воспринимают нагрузку и через плунжеры 5 динамометров 4 передают ее на калиброванные пружины 6, сжатие которых фиксируют датчиками 7 перемещений. Сигналы с выходов датчиков перемещений платформы 2 поступают на сумматор 8, а с датчиков платформы 3 - на сумматор 9. Суммарные сигналы, пропорциональные нагрузке, воспринимаемой каждой иэ платформ 2 и 3, поступают с выходов сумматоров 8 и 9 на входы блока 11 вычитания и регистратора 12. В результате операции вычитания на выходеблока 11 получают сигнал,...

Номер патента: 1406235

Опубликовано: 30.06.1988

Авторы: Афанасьев, Буров, Кропотов, Медведев, Хачатуров

МПК: D03C 1/14

Метки: каретка, ножевая, ремизоподъемная

...связан со штоком 1 О, установленным с возможностьюгоризонтального перемещения и взаимодействия с выступом 11, соединяющим, верхнюю опорную поверхность 4 и нижнюю профилированную поверхность бкрючка 1, а также пружины 12 и 13и электронный блок 14 программногоуправления.Выступ 11 имеет ступенчатую форму (фиг.2 ), верхняя поверхность и инижняя поверхность Ь которого расположены параллельно и наклонно ксоединяющей их горизонтальной поверхности с, 40Ножевая ремизоподъемная кареткаработает следующим образом.Во время выстоя ремиз крючок 1. удерживается в верхнем положении,упираясь верхней опорной поверхностью4 в упор 5 и горизонтальной поверхностью с выступа 11 на шток 10.При повороте по часовой стрелкесилового ножа 7 последний...

Номер патента: 1406230

Опубликовано: 30.06.1988

Авторы: Боженко, Медведев, Пачкаев

МПК: D01H 5/80

Метки: валик, машин, надевания, нажимной, покрытий, текстильных, эластичных

...направлении, воздействуют на торцы эластичных покрытий, при этом происходит разрезание изношенных покрытий и их удаление с поверхности валиков 2. Достигнув конечного положения, штоки 5 воздействуют на датчики 7, дающие сигнал на перемещение штоков 5 в исходное положение. Одновременно срабатывает пневмоцилиндр приспособления для фиксации и перемещается в исходное положение, контролируемое датчиками 9. Расфиксированный валик 2, освобожденный от покрытия, поступает в лоток 1 О средства для отвода валиков. Далее при помощи транспортера 11 валики поступают в лоток 12, откуда поштучно каждый валик попадает в держатель 25, где он фиксируется штоком (не паказан),по сигналу датчика 30, Далее датчиками 29 подается команда на перемещение...

Номер патента: 1405903

Опубликовано: 30.06.1988

Авторы: Медведев, Трубников

МПК: B08B 3/04

...13 входного конца дополнительного патрубка 11 установлена шарнирно решетка 14. Патрубок 6 связан трубопроводом с насосом 15 и гидроциклоном 16, Для улучшения прижатия патрубка 6 к патрубку 8 на последнем установленапластина 17.Установка работает следующим образом.Платформа 4 с изделием совершает качательное движение. Загрязнение в процессе мойки отделяется от изделия и осаждается на дно 2 ванны 1 в зону действия скребков 5. При качании платформы 4 скребки 5 перемещаются и сдвигают загрязнения с днища 2 в приямок 3. Загрязнения, попавшие в приямок, через отверстие 12 в патрубках 11 и решетки 14 по патрубкам 6 и 8 всасываются насосом 15 и подаются по трубопроводу в гидроциклон 16, где отделяются от моющего раствора. Очищенный моющий 20 25...

Номер патента: 1404732

Опубликовано: 23.06.1988

Авторы: Краков, Маскалик, Медведев, Шибуняев

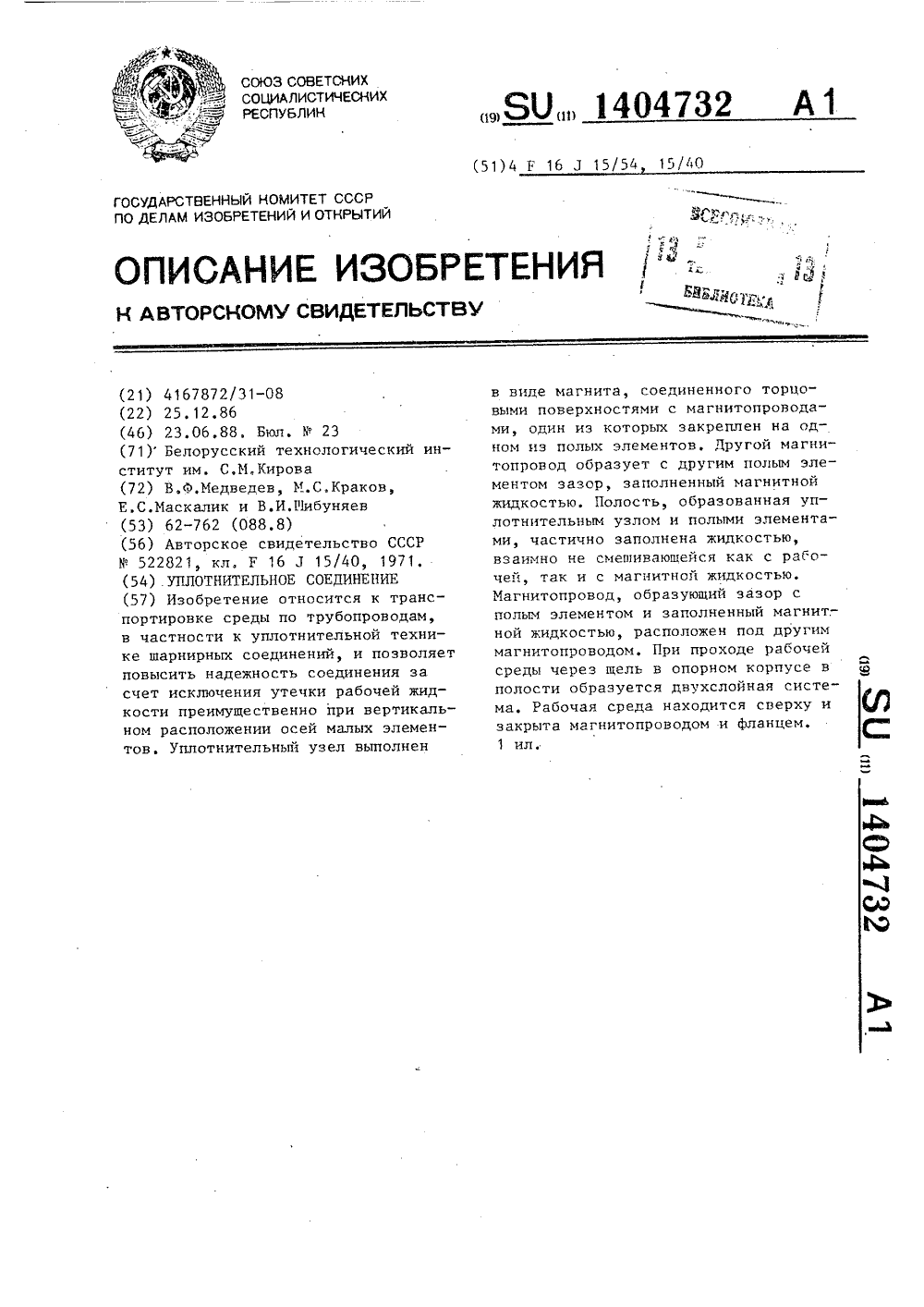

МПК: F16J 15/40, F16J 15/54

Метки: соединение, уплотнительное

...7 устанавливается магнитопровод 9. Между фланцем 3 и магнитопроводом 9 для герметизации устанавливают прокладку 10, В корпусе магнитопровода 9 торцовыми поверхностямикрепится постоянный магнит 11,В зазоре между магнитопроводом 9и фланцами 4 и 8 располагают магнитную жидкость 12. В полость, образованную магнитопроводом 9, магнитом11, магнитной жидкостью 12, фланцами 7 и 8 и шарнирным устройством 6заливают несмешивающуюся жидкость 13,Уплотнительное соединение для случая слива светлых нефтепродуктов,например бензина, работает следующимобразом.В местах шарнирно соединенныхтрубопроводов при сливе бензина изза износа опорных корпусов поворотных устройств происходит утечка бензина, Проходя шарнирное соединение,бензин через щель в опорном...

Номер патента: 1404700

Опубликовано: 23.06.1988

Авторы: Григорьев, Мазяров, Макаров, Медведев

МПК: B60K 17/08, F16H 3/42

Метки: коробка, передач

...шестерню 8 и находящуюся с ней в зацеплении промежуточ ную шестерню 9, которая размещена на подвижной раме 10. Подвижная рама 10 размещена на ведущем валу 1 с возможностью поворота вокруг его оси и продольного перемещения, С подвижной рамой 10 связано пружинное устройство 11, С обеих сторон конических зубчатых винтовых дорожек 6 и 7 выполнены пазы, в которых размещаются направляющие 12 подвижной рамы 10. 30Коробка скоростей работает следую щимобразом,Крутящий момент от ведущего вала 1 на ведомый вал 2 передается через промежуточную шестерню 9. Для измене ния передаточного отношения необходимо переместить подвижную раму 10 вдоль ведущего вала. При этом промежуточная шестерня 9 сходит плавно с какого-либо из зубчатых колес 3 - 5 40...

Номер патента: 1404580

Опубликовано: 23.06.1988

Авторы: Медведев, Сандлер

МПК: E02B 7/36, E02B 7/44

Метки: автоматической, ворот, приводов, синхронизации, шлюза

...которая обеспечивается перекрестными связями, идущими от сельсин-датчиков 9 и 10 створок 1 и 2 ворот. При опережении,например, левой створки 1 в цепь управления правой створки 2 приходитсигнал, вызывающий ее ускорение, а вцепь управления тиристорной станции15 левой створки 1 - сигнал управления, снижающий поток в обмотках электродвигателя 13 и тормозящий опережение левой створки 1. Система управления на тиристорных станциях непрерывная и отрабатывает малые приращения скоростей створок, реагируя наих рассогласования. На стадии быстрого движения створок включается главный насос 5 левой створки 1 и главный насос 6 правой створки 2. При этом приводятся в движение с большой скоростью, а несинхронность движения компенсируется управлением...

Номер патента: 1404209

Опубликовано: 23.06.1988

Авторы: Ковалев, Медведев, Натапов

МПК: B23D 41/04

Метки: пазов, протягивания, шпоночных

...изобретения - повышение качества обработки за счет более жест" кого базирования заготовки.На фиг. 1 изображено устройство. .продольный разрез; на Фиг. 2 - вид А 10 нМ фиг, 1Устройство содержит выполненный в виде цилиндрической опРавки с Флакцем адаптер 1, в котором на оси 2 установлен угловой двуплечий рычаг 15 3 с плечами 4 и 5. Плоскость качания рычага 3 совпадает с плоскостью симметрии адаптера 1, в котором для направления протяжки 6 выполнен направляющий паэ с установленной на его дне 20 регулировочной прокладкой 7,Устройство работает следующим образом.Заготовку 8 надевают на адаптер до касания торцом плеча 4, вставляют 25 в направляющий паэ протяжку, соединяют ее с тяговым патроном станка (не показан) и сообщают рабочее...

Номер патента: 1402693

Опубликовано: 15.06.1988

Авторы: Медведев, Семенов

МПК: F02B 75/32

Метки: внутреннего, двигатель, сгорания

...иятие, г,. Ужгород, в ,;л, Проектная, 4 Изобретение относится к малиностроению, в частности двигателестроению, к является усовершенствованиемавт.св. Р 1160080.Цель изобретения - обеспечение5возможности остановки поршней прирегулировании двигателя путем отключения подачи топлива в часть цилиндров. ОНа чертеже изображена схема одноцилиндрового исполнения предлагаемо"го двигателя.Двигатель содержит цилиндр 1 споршнем 2, выполненным с днищем 3 ипоршневым пальцем 4, расстояние между которыми равно Б. В цилиндре 1размещен кривошип 5, шарнирно связанный с. шатуном 6, Крышка цилиндра 1установлена от оси 7 кривошипа 5 нарасстоянии, равном сумме расстояния5 от оси поршневого пальца 4 до днища 3 поршня 2 и расчетной минимальной высоты 1...

Номер патента: 1400653

Опубликовано: 07.06.1988

Авторы: Живилов, Комоликов, Медведев, Смирнов

МПК: B01J 3/02

Метки: аварийно-разгрузочным, быстродействующим, реактор, устройством

...материаламембраны и других факторов. Его величина может колебаться в широкихпределах от 3-6 до 20-30 мм,Регулировка и установка концов18 и 19 проволок 17 разрядников изазора Б производятся при помощи регулировочных шпилеК 20, на концахкоторых имеются электроизоляционныезажимы 21 для крепления проволок 17разрядника.К кольцевому корпусу 11 с наружной стороны прикрепляется крышка 22,которая образует замкнутую полостьаварийно-разгрузочного устройства 8.К крышке 22 крепятся регулировочныешпильки 20.ЪДля повышения эффективности искорости срабатывания устройства полость заполняют смолообраэной средой,обладающей диэлектрическими свойствами, например озокеритом, бакелитовым лаком и т.п, При использованииаварийно-разгрузочного устройства 8в...

Номер патента: 1399898

Опубликовано: 30.05.1988

Авторы: Колосов, Костенко, Медведев, Намитоков, Науман, Рядинский, Харитонов

МПК: H05B 37/03

Метки: визуального, газоразрядных, ламп, работоспособности, электрических

...к контролируемой лампе 11, световое излучение которой анализируется приемником 12 светового излучения, функции которого может выполнять оператор, работающий с устройством.Устройство работает следующим образом.При замыкании контактов кнопки 2 40 (момент Со) емкостной накопитель 3 заряжается от источника 1 постоянного тока, Время полного заряда емкостного накопителя 3 определяется величиной емкости и внутренним сопротивлением маломощного источника 1 питания, По мере заряда накопителя 3 начинают работать генераторы 6 и 7, питание которых осуществляется от накопителя 3. Ключ 9 выполняет операцию логического умножения, и на выходе ключа 950 формируются пачки прямоугольных импульсовПериод повторения импульсов генератора 6 соответствует...

Номер патента: 1399578

Опубликовано: 30.05.1988

Авторы: Балаценко, Данилейко, Медведев

МПК: F16T 1/20

Метки: жидкости, отводчик

...для отвода масла из системы компрессора.Цель изобретения - повышение надежности.На фиг. 1 схематически представлен предлагаемый отводчик жидкости, общий вид; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - разрез А - А на фиг. 2; на фиг. 4 - разрез Б - Б на фиг. 2; на фиг. 5 - вид В на фиг. 2.Отводчик жидкости содержит корпус 1 с размещенным в нем поплавком 2, соединенным рычагами 3 и 4 с запорным органом, выполненным в виде установленного в держателе 5 шарика 6, взаимодействующего с выпускным отверстием 7 в нижней части корпуса 1, Держатель 5 установлен в замыкающем рычаге 4 с радиальным зазором. На наружной поверхности держателя 5 выполнен кольцевой бурт 8 с наклонными пазами 9. Жидкость, например масло, поступающее из уплотнений...

Номер патента: 1399209

Опубликовано: 30.05.1988

Авторы: Кудрявцев, Медведев

МПК: B62K 11/14

Метки: выжима, мотоцикла, руле, тросика

...17, в оболочке 7 либо основании 1 размещены фонарь-указатель 18 поворотов, звуко -вой сигнал 19, на хомуте 2 выполнено отверстие 20 для закрепления стойки 21 зеркала заднего нида, Внутренняя оболочка имеет вкладыш 22 изтеплоизоляционного материала,Упор 23 оболочки 24 тросика 25выполнен на выносе 4 основания 1, агнездо 26 для наконечника 27 тросика 25 сзади шарнира 5 на оболочке7 (фиг. 5) или упор на рычаге спереди, а гнездо на выносе (фиг, 1 ),С целью снижения массы устройства оболочка может быть выполненаштамповкой из листа с приваренной захватываемой частью и усилениями в1в месте закрепления оси и тросика,Устройство работает следующим образом,Водитель пальцами руки тянет оболочку 7, поворачивая ее назад и внизвокруг шарнира...

Номер патента: 1399055

Опубликовано: 30.05.1988

Авторы: Кудрявцев, Медведев

МПК: B23Q 3/06

Метки: закрепления

...связан с зажимным Элементом 1 посредством выступов 8, выполненных на штоке 9, и Т-образ ных пазов 10, выполненных на внутренней поверхности нижней части 4 корпуса зажимного элемента 1. Поршень 11 гидропривода 2 поджат пружиной 12 от крышки 13 к внутреннемУ торцу корпуса 14, в котором выполнено резьбовое отверстие 15 для подсоединения к гидросистеме (не показана). Прихват 3 закрепляет детали 16, а болты 17, 18 и гайка 19 предназна 40 че ны для з акр е пле ния соо тве тс тве ни о прихвата 3 и зажимного элемента 1 на основании 20.Устройство для закрепления деталей работает следующим образом.Под прихват 3 устанавливается зажимной элемент 1 и крепится к основанию 20 посредством болта 17Для закрепления детали 16 на зажимной элемент 1...

Номер патента: 1399007

Опубликовано: 30.05.1988

Авторы: Медведев, Натапов

МПК: B23B 33/00

Метки: патрон, поводковый

...радиальном направлении, так и поджим к установочным элементам в осевом направлении эа счет осевой составляющей усилия закрепления, вызванной наклоном осей кулачковТаким образом обеспечивается гарантированное размерное замыкание заготовки с патроном в осевом направлении, т.е. повьпдается точность базирования,Патрон поводковый, в корпусе которого расположены установленные на осях с воэможностью поворота кулачки с эксцентричными рабочими поверхностями, о т л и ч а ю щ и й с я тем, что, с целью повышения точности базирования, оси кулачков расположены под углом скрещивания с осью патрона в плоскости, параллельной оси патрона и касательной к окружности с центром на оси патрона и проходящей через оси поворота кулачков. Изобретение относится к...

Номер патента: 1398884

Опубликовано: 30.05.1988

Авторы: Лебедев, Медведев

МПК: B01D 13/02

Метки: ионов, разделения

...вания и концентрирования, заливали исходный водный раствор хлористого натрия с концентрацией 0,1 моль/л. После выравнивания концентраций в обеих камерах до равновесной на элек троды подавали переменный асимметричный ток с различной частотой и асимметрией катодной и анодной составляющих. В качестве делящей перегородки использовали различные инертные пори стые мембраны. Для контроля процесса разделения ионов и параметров тока . использовали химический анализ, ионоселективные электроды, электрические измерительные приборы, осциллограФ. 25Опытные данные по разделению раствора хлористого натрия (0,1 моль/л) опреснению воды электродиализом на различных видах тока и разделительных ;мембранах приведены в таблице. 30 Переменный...
