Медведев

Номер патента: 963835

Опубликовано: 07.10.1982

Авторы: Медведев, Натапов

МПК: B24B 39/02

Метки: деформирования, инструмент, методом, отверстий, пластического, цилиндрических

...2. Деформирующие конические ролики 3 и 4 установлены в два ряда в гнездах сепаратора 5, который через шайбу 6 етруииной 7 поджат к гайке 2. Причем дополнителыные деформирую щие конические ролики 4 размещены в сепараторе 5 между основными и имеют угол конуса больше угла конуса основных роликов на величину угла вдавливания а.На сепараторе 5 с возможностью поворота установлен упор 8, предназначенный для контактирования с обрабатываемой деталью 9.Инструмент работает следующим образом.Инструмент устанавливается напротивобрабатываемого отверстия так, чтобы его ось и ось обрабатываемого отверстия совпадали. Затем инструменту сообщают вращательное движение и движение подачи.Пеэзыми начинают и заканчивают обработку отверстия ролики 3, после...

Номер патента: 963764

Опубликовано: 07.10.1982

Авторы: Ведерников, Воинов, Дубиковский, Медведев, Мулюков

МПК: B23K 20/12

Метки: сварки, трением

...по двум вертикальнымнаправляющим 24 пневмоцилиндром 25(сечение А-А), При этом поворотнаявилка 22 с тягой 26 соединена с рычагом 10 досылателя стержня клапана.К стенке верхней части 12 опорнонаправляющего паза прикреплен стопор 27 с приводом в виде пневмоцилиндра.Машина работает следующим образом, На исходную позицию 1, где стержень 3 и заготовка тарелки клапана 4 становятся соосными относительно друг друга, во втулку 8 устройства загрузки стержень 3 поступает из бункера 5 с помощью пневмоцилиндра 6, а заготовка тарелки клапана 4 под 1действием веса - по проволочным направляющим 7 и верхней части 12 опор но-направляющего паза до упора в стопор 27 ( до этого момента выступы 0 и д поворотной вилки 22 выведены из зоны траектории...

Номер патента: 962990

Опубликовано: 30.09.1982

Авторы: Ландышев, Медведев, Сергеев

МПК: G06G 7/18

Метки: интегратор, нелинейный

...1 (фиг.2) фоомируется импульс на неинвертирующем выходе формирователя 4 импульсов, а сигналы на вторых входах логических блоков б и 7 соответствуют логической единице, при этом сигналом положительной полярности с выхода элемента И 8 заряжается конденсатор 12 через диод 9 и резистор 10, Разряд конденсатора 12 происходит через резистор 11 на вход элемента НЕ 13,причем постоянная времени зарядаконденсатора 12 значительно меньшепостоянной времени разряда конденсатора 12, Выходной сигнал элементаНЕ 13, соответствующий логическомунулю, устанавливает триггер 5 в состояние, при котором выходной сигналтриггера 5 соответствует логической. единице, при этом напряжение на выходе нелинейного интегратора равноЦ (Фиг,2, интервал времени й., -й).В...

Номер патента: 962909

Опубликовано: 30.09.1982

Авторы: Зубов, Иванова, Ивановский, Коваль, Медведев, Троянов

МПК: G06F 3/06

Метки: информации, обмена

...группы регистров определяется триггером 22. Код счетчика 24 соответствует порядковому номеру символа сообщения, переписываемого из приемного регистра 21. Состояние триггера признака записи указывает группу регистров 26, 31 и 42 или 27 32 и 43, в которой находятся символы менее важного сообщения из числа поступивших на предыдущий этап анализа. Одновременно с записью 2, 3, 4-го символов сообщения код,времени хранения этого же сообщения из блока 5 записывается через коммутатор ЗО 46 на регистр 45.После записи символов 2,3,4-го и кода времени хранения н соответствующие регистры осуществляется анализ этих признаков схемами сравнения 35 28, 29 и 30, в качестве которых могут быть использованы обычные сумматоры, и элементом И 35. На схемах...

Номер патента: 962770

Опубликовано: 30.09.1982

Авторы: Иванов, Крамаренко, Медведев, Сиротенко, Чайчук

МПК: G01J 4/04

Метки: поляровизор

...от телевизионной ка" мерц ч через нормирующий усилитель 7, где происходит удваивание ампли туды видеосигнала, и видеосигнал от телевизионной камеры 5 поступают на устройство 8 обработки видеосигналов, где сравниваются, Разностные сигналы поступают на логарифмичес кие усилители 9 и 10, устройство 8 обработки видеосигналов, где усиливаются в К раз.С выхода устройства 8 обработки видеосигналов сигнал поступает наЗв амплитудный анализатор 11 через пульт 12 управления, Амплитудный анализатор 11 пропускает на устройство 8 обработки видеосигналов сигнал, уда" влетворяющий условию 70 6:зации излучения комет, планет и дру" гих протяженных космических объектов в реальном масштабе времени, что важ,но для решения некоторых...

Номер патента: 962726

Опубликовано: 30.09.1982

Авторы: Бровер, Медведев

МПК: F27B 1/10

Метки: печь, термической, шахтная

...вентилятбр 3,расположенный на поду камеры 1. Экраны 4 и 5 установлены концентрическис зазором между изделием и нагрева"телями 2. Внутренний экран 4 жесткозакреплен на кожухе вентилятора 3и имеет в верхней и нижней части уплотняющие пояски 6, обеспецивающие уплотнение зазора между экранами, а внешний экран 5 установлен на катках 74 Оконцентрицно с экраном 4:и имеет воз.можность вращения вокруг экрана 4с помощью фланцевой цасти с зубцатымвенцом, связанным с приводом 8. Экраны 4 и 5 представляют собой цилиндрические обецайки и имеют отверстия 9,5например прямоугольные. На одном изэкранов отверстия 9 расположены повертикальной оси экрана, а на второмпод углом с и вертикальной оси, Уголнаклона с. определяется отношением ши 50рины...

Номер патента: 962652

Опубликовано: 30.09.1982

Авторы: Бондаренко, Киселев, Лихачев, Медведев, Тверезый

МПК: E21F 5/00

Метки: высоте, горного, исполнительным, комбайна, органом, оросительная, регулируемым

...верхнего ряда включены в распределительную секцию 7, среднего - в секцию 8, а оросители нижнего ряда - в распределительную секцию 9, Многопозиционный кран установлен на рукоятке 12 комбайна и подключен штуцером 13 к рукаву 5, а к выходным штуцерам подклюцены соответственно распределительные секции 7-9, Втулка 14, выполненная с отверстием и расположенная внутри многопозиционного крана 10 жестко связана с грузом 11Оросительная система работает следующим образом.При включении комбайна 1 в работу открывают кран 4,и жидкость от насоса 3 под давлением поступает по рукаву 5 к оросителям 6. Функции дополнительно установленного многопозиционного (в данном случае трехпозиционного) крана заклюцаются только в регулировании расхода жидкости в...

Номер патента: 962648

Опубликовано: 30.09.1982

Авторы: Кондрацкий, Медведев

МПК: E21F 1/08

Метки: вентилятора, вентиляционных, гибких, механических, повреждений, предохранения, пуске, труб

...ока наклонена под острым углом к воздушному потоку, Это способствует удержанию заслонки в положении "Закрыто"и, вместе с тем, обле,гчает ее подьем. 25Над корпусом расположена камера5, имеющая жесткие верхнее 6 и нижнее 7 основания. Боковая поверхность8 камеры выполнена гофрированной изплотного гибкого материала, В нижнемосновании камеры и стенке корпусаимеется отверстие 9, через котороепроходит гибкая тяга, а также воздухиз полости корпуса в камеру и обратно. К верхнему основанию камеры прикреплена гибкая тяга 10, соединенная35вторым концом с заслонкой. Гибкаятяга, проходящая через отверстие 9,выполнена с уменьшающимся от места еекрепления к основанию камеры попереч 4 Оным сечением,Профиль тяги выбирается с учетомнапорной...

Номер патента: 962647

Опубликовано: 30.09.1982

Авторы: Кондрацкий, Медведев

МПК: E21F 1/08

Метки: вентилятора, вентиляционных, гибких, механических, повреждений, предохранения, пуске, труб

...Это спосоЬствует удержаниюшибера в положении "Закрыто" и облегчает его подъем. Над корпусомрасположена камера 5, имеющая жесткие верхнее 6 и нижнее 7 основания. Боковая поверхность 8 камерывыполнена гофрированной из плотно зго гибкого материала, К верхнему основанию камеры прикреплена гибкаятяга 9, соединенная вторым концомс шибером.В нижнем основании и стенке корпуса имеется отверстие 10, через которое проходит гибкая тяга, а такжевоздух из полости корпуса в камеруи обратно, и отверстие 11, в котором установлен клапан 12, например,.тарельчатого типа.Устройство работает следующм образом.После пуска. вентилятора клапан12 под действием давления воздухазакрывается, и воздушный поток черездросселирующее отверстие 4 поступает в...

Номер патента: 962646

Опубликовано: 30.09.1982

Авторы: Кондрацкий, Медведев

МПК: E21F 1/08

Метки: вентилятора, вентиляционных, гибких, механических, повреждений, предохранения, пуске, труб

...3.Заслонка имеет дросселирующие отверстия 4. В положении "Закрыто" заслонка наклонена под острым углом к воздушному потоку, Это способствует удержанию заслонки в положении "Закрыто"и облегчает ее подьем.25Над корпусом расположена камера 5имеющая жесткие верхнее 6 и нижнее 7основания. Боковая поверхность 8 камеры выполнена гоФрированной из плотного гиЬкого материала. К верхнемуоснованию камеры прикреплена гибкаятяга 9, соединенная вторым концом сзаслонкой, В нижнем основании и стенке корпуса имеется отверстие 10, че-рез которое проходит гибкая тяга, атакже воздух из полости корпуса в ка.35меру и обратно,Камера 5 имеет дроссельное отверстие 11, величину которого по меренеобходимости можно изменять напри 40мер, с помощью специального...

Номер патента: 962645

Опубликовано: 30.09.1982

Авторы: Кондрацкий, Медведев

МПК: E21F 1/08

Метки: вентилятора, вентиляционных, гибких, механических, повреждений, предохранения, пуске, труб

...6 и нижнее 7 основания. Боковая поверхность 8 камеры выполнена гофрированной из плотного гибкого материала, К верхнему основанию камеры . прикреплена гибкая тяга 9, соединенная вторым концом с заслонкой, не непосредственно, а с помощью поужин 10.В нижнем основании и стенке корпуса имеется отверстие 1 Т, через которое проходит гибкая тяга, а также воздух из полости корпуса в камеру и обратно. Устройство работает следующим образом.После пуска вентилятора воздушный поток через дросселирующее отверстие поступает в трубопровод и несколько раздувает его. В результате повышения давления в корпусе 1 воздух по В ступает также через отверстие 11 в ка. меру 5 и начинает наполнять ее.Верхнее основание 6 камеры 5 начинает подниматься, и...

Номер патента: 962644

Опубликовано: 30.09.1982

Авторы: Бондаренко, Ковалевская, Кондрацкий, Медведев

МПК: E21F 1/08

Метки: вентилятора, вентиляционных, гибких, механических, повреждений, предохранения, пуске, труб

...камера5, имеющая жесткие верхнее 6 и нижнее ъо7 основания. Боковая поверхность8 камеры выполнена гофрированной изплотного гибкого материала. К верхнему основанию камеры прикрепленагибкая тяга 9, соединенная вторым кон.цом с шибером.В нижнем основании и стенке корпуса имеется отверстие 10, через которое проходит. гибкая тяга, а такжевоздух из полости корпуса в камеру ри оЬратно.На Ьоковых стенках корпуса устройства имеются отверстия 11 для про.пуска воздуха в начальный период работы вентилятора, Перекрытие отверстий осуществляется с помощью шибера,на котором укреплены заслонки 12.Устройство раЬотает следующим образом.После пуска вентилятора воздушныйпоток через дросселирующее отверстиемедленно поступает в труЬопроводи несколько раздувает...

Номер патента: 962370

Опубликовано: 30.09.1982

Авторы: Малов, Медведев

МПК: D06B 3/06

Метки: жидкостной, нитей, основных

...траекто,риям равной длины,На чертеже изображено устройстводля осуществления способа.устройство для осуществленияспособа жидкостнойобработки основных нитей содержит тянульный вал 1,перекатной ролик 2, ванну 3 для обрабатывающей жидкости, направляющийролик 4, пару отжимных валов 5, ролик б для разделения нитей на дваслоя, направляющий валик 7, расположенный в ванне 1 ниже уровня обрабатывающей жидкости, и две пары отжим 20 ных в ов 8 и 9. Установленные нарасстоянии от валика 7, а также нарасстоянии одной пары от другой,компенсируя разность длин обрабатываемых слоев нитей 10 и 11, Парыотжимных валов 8 и 9 имеют жесткийпривод (не показан) .Предлагаемый способ осуществляется следующим образом,Основные нити 12 одним слоем проходят через...

Номер патента: 962120

Опубликовано: 30.09.1982

Авторы: Азаров, Гаврилов, Медведев

МПК: B65F 5/00

Метки: мусороперегрузочная, станция

...расположенными по обеим сторонам кузова. Задняя часть кузова выполнена в виде шарнирных дверок 29.На раме 1 проложены рельсы 30, расположенные снаружи приемного бун- . кера 2 вдоль его боковых стенок. На рельсах установлены ведуцие ролики 31, закрепленные на концах поперечной несущей балки 32, к середине которой подвешен гидроцилиндр 6 уп- . лотняющей плиты 3,. причем боковые стенки приемного бункера выполнены в верхней части с продольными щелями 33 для несущей балки 32. Между внутренними поверхностями боковых стенок приемного бункера и уплотняющей плитой размещены пластины 34, прикрепленные своими верхними краями к несущей балке. 5 10 о 15 20 25 30 Э 5 40 45 1, Мусороперегрузочная станция,включающая закрепленный на раме приемный...

Номер патента: 961159

Опубликовано: 23.09.1982

Авторы: Виноградов, Долгов, Дубовой, Ларионов, Медведев, Овчинников, Попов, Саввин, Сазонов, Ушакова, Шаров

МПК: H04R 7/00

Метки: высокомодульной, громкоговорителей, диафрагмы, материал, металлической

...материала диафрагмы, необходимых для ее механигчвской:-прочности.Изготовление диафрагм из чистового карбида титана, обладающего высоким механическим коэффициентом, но159 4афрагмы в процессе эксплуатации приработе на высоких (30-35 кГц) частотах.физические показатели предлагаемого и известного материалов приведены в таблице. ПлотностьЯ, г/см Модуль ЮнгаЕ, кт/мм МеханическийкоэффициентЕ/,р Материалы 11600 Титан 2572 Карбид титана100 47000 9552,8 Карбид титана 973Кобальт 3 9254,03 4,96 45900 Карбид титана 9 МКобальт 6 8789 45000 5,12 Создание достаточных пластических свойств материала диафрагмы для устранения указанных трудностей при незначительном уменьшении механицеско- ЗО го коэффициента обеспечивается содер" жанием кобальта в...

Номер патента: 960964

Опубликовано: 23.09.1982

Автор: Медведев

МПК: H01B 17/26

Метки: ввод, кабельный

...что корпус ввода выполнен сос-тавным в виде набора герметично25 соединенных между собой отдельныхсекция, в стенках каждой иэ которыхрасположены отводы,На фиг.1 изображен кабельввод, разрез; на фиг.2 - сек30 бельного ввода, вид сверху; нафиг.З - секция с загерметизированным в ней кабелем.Кабельный ввод состоит иэ полыхсекций 1, которые собраны один наодин своими одинаковыми посадочнымиместами и уплотняются кольцами 2,секции посажены на горловину аппарата 3, сверху закрываются заглушкой4 и стягиваются винтами 5, При этомкаждая секция имеет полый прилив,в котором установлены токопроводящие штыри 6 в изоляторах 7. Подводимый к вводу кабель 8 загерметизирован в секции, например резиной 9.Жилы кабелей подпаиваются к токопроводящим...

Номер патента: 960767

Опубликовано: 23.09.1982

Автор: Медведев

МПК: G05F 1/22

Метки: переменного, стабилизатор

...4 ляется в обмотках 2 и 3, магнитный усилитель работает в режиме авто- трансформатора. При помощи обмотки вольтодобавки 4 в нагрузке обеспечивается номинальное напряжение в состоянии равновесия, Второй магнитный усилитель 8 является управляющим для 35 основного магнитного усилителя 1. Обмотки б и 7 управления магнитного усилителя включены встречно, они подключены к отводам 11 и 12 силовых: .обмоток второго магнитного усилителя.40 Силовые обмотки 9 и 10 этого магнитногс усилителя включены последовательно непосредственно в сеть. Таким образом, обмотки управления магнитного усилителя питаются от ис- точника переменного напряжения. Так как включение обмоток встречное, то при отсутсивии тока управления в цепи второго магнитного...

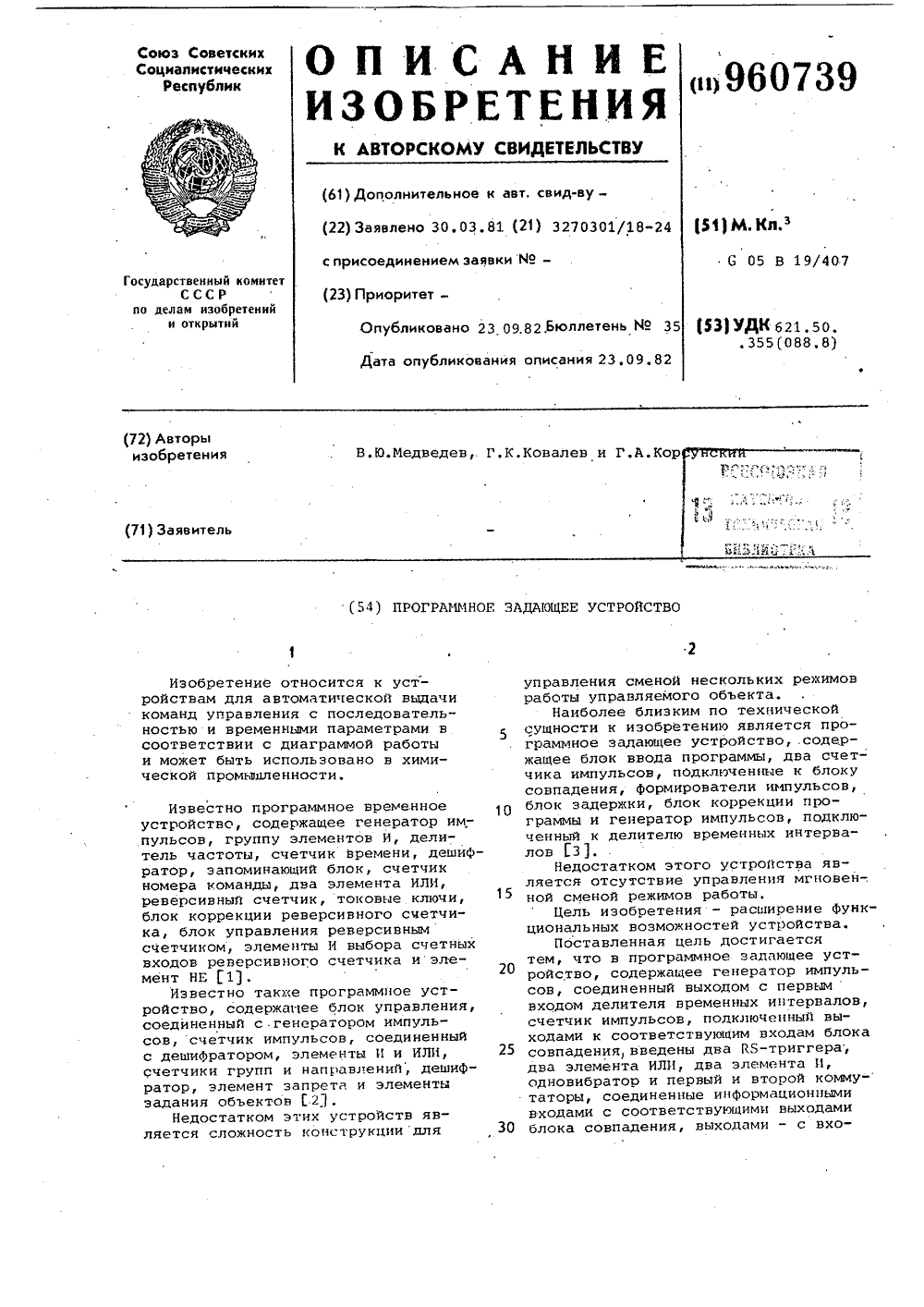

Номер патента: 960739

Опубликовано: 23.09.1982

Авторы: Ковалев, Корсунский, Медведев

МПК: G05B 19/416

Метки: задающее, программное

...импульса - второй триггер, первый остается в единичном состоянии. Девятый импульс устанавливает в единичное состояние девятый триггер, который сбрасывает первые восемь триггеров в нулевое состояние. Десятый импульс устанавливает девятый триггер в нулевое состояние, а первый триггер счетной декады - в единичное состояние. С выходов счетчика 3 импульсов сигналы поступают на блок 4 совпадения.Команды для программ. "Пуск" и Стоп" (" Авария" ) подаются непосредственно на блок 7 переключения. При ,поступлении на блок 7 переключения команды "Пуск" срабатывает ЙБ-триг.гер 8, с инверсного выхода которого через логический элемент И 11 сигнал проходит на генератор 1 импульсов, разрешая прохождение тактовой частоты. Одновременно с прямого...

Номер патента: 958533

Опубликовано: 15.09.1982

Авторы: Арцименя, Башметов, Медведев

МПК: D03D 45/14

Метки: компенсации, многоцветном, нити, станке, ткацком, уточной

...гибкой ленты дляпередачи. движения компенсирующему элементу позволяет значительно упроститьконструкцию .Механизма, улучшитЬ уолл вия передачи движения от главного вала компенсирующему элементу, темсамом повысить надежность механизма.Расположение гибкой ленты в криволинейных направляющих обеспечиваетстрогое плоскопараллельное движениекоьщенсирующего элемента. Вследствиеэтоговне зависимостй от длины компенсирующего элемента) все его точкиописывают при движении одинакбвые ;" траектории и таким образом механизм можно использовать при любом количестве цветов уточных нитей. Скорост-ные воэможности механизма также повышаются. Устройство для компенсации уточ" ной нити на многоцветном.ткацком станке, содержащее средство для фиксацйи петли...

Номер патента: 957787

Опубликовано: 15.09.1982

Авторы: Дураков, Замотаев, Кулькин, Медведев

МПК: A01D 45/26

Метки: корнеклубнеплодов, уборки

...по ,междурядьям, копируют рельеф поля и поддерживают требуемую глубину хода подкапывающего рабочего органа.,Лемехи 4 подрезают пласт почвы и подают к валу с кулачками 5. Вал с кулачками 5 подвергает воздействию нласт, сильно его измельчает без повреждений убираемой культуры, осуществляет сам частичную сепарацию почвы и подачу вороха с минимальным количеством почвы на элеватор 7.На элеваторе.7 осуществля йарация вороха от остатков п которая заканчивается проходтавшихся комков почвы и мелких растительных остатков в регулируемый зазор между прутковым полотном элеватора 7 и перебрасывающим валиком 8. При уборке маточников капусты этот зазор устанавливается увеличенным и 5 обеспечивает полную сепарацию вороха, как от остатков почвы,...

Номер патента: 957146

Опубликовано: 07.09.1982

Авторы: Медведев, Неплохов

МПК: G02B 23/00

Метки: гидирования, телескопа

...конец обмотки исполнительного реле 20 через замыкающий контакт 29 реле 1 9 сигнала захвата блокафотоэлектрической коррекции подключенк общей шине, входы приводов пластины4 ц 6 ц телескопа 1 ц 3 через переключающие контакты 21 и 22 исполнительно-го репе 20 ц два контакта переключателя35 режимов работы блока 34 управленияприводами плоскопараллельной пластиныподключены к двум выходам блока фотоэлектрической коррекции, причем обмотка реле 19 сигнала захвата блока 33фотоэлектрической коррекции включенамежду третьим выходом блока 33 фотоэлектрической коррекции ц через третийконтакт переключателя 35 режимов работы, общей шиной.5 9 "17146 бЕсли плоскопараллельная пластина 5 ри олеской коррекции, которое отрабатывает- находится в зоне рабочих...

Номер патента: 956892

Опубликовано: 07.09.1982

Автор: Медведев

МПК: F16L 9/08

Метки: железобетонная, труба

...таких труб является ненадежноесцепление цилиндра с наружным защитным слоем бетона.Целью изобретения является повышениенадежности.Указанная цель достигается тем, что спирально-шовный цилиндр снабжен спиральными ребрами жесткости расположенными внутри цилиндра, а витки спирали из витков пружины расположены обратно направлению спиральных ребер жесткости.20 На чертеже представлена железобетонная труба, разрез.Железобетонная труба содержит. растр 1, промежуточный цилиндрический участ 2, с кольцевым выступом 3 и втулочную956892 Формула изобретения Составител Техред Л. Бо Тираж 990 Государственного елам изобретений сква, Ж - 35, Рау Патент. г. УжгоЛ. Слесарев1 кас Корректор ЮПодписное .комитета СССРи открытийшская наб., д. 4/5од, ул....

Номер патента: 956517

Опубликовано: 07.09.1982

Авторы: Кирюхин, Медведев, Нестеров, Огрель, Сизова

МПК: C08K 5/55, C08L 13/00, C08L 63/00 ...

Метки: жидкого, карбоксилсодержащего, каучука, основе, резиновая, смесь

...расположенные карбоксильные группы, эпоксидная смола и комплексы трехфтористого бора с аминами-боразацы. П р и м е р ы 1-7. Для получения композиций в смесителе смешивают до однородной массы жидкий карбоксилсодержащий каучук СКД.с концевыми карбоксильными группами, эпоксидную смолу ЭДи комплексное соединР" ние трехфтористого бора с амином, заливают в Формы и отверждают при заданной температуре (100-120 С), Состав смесей, условия вулканизации и свойства получаемых материалов приведены в табл.1 и 2. Свойства предлагаемой смеси и вулканизатов на ее основе сравнивались со свойствамй известной смеси и свойствами материалов, полученных в результате ее вулканизации.. Использование в составе предлагаемой смеси комплекса трехфтористого бора с...

Номер патента: 956251

Опубликовано: 07.09.1982

Авторы: Гончаревич, Иозефович, Медведев, Сокол

МПК: B24B 31/06

Метки: вибрационной, длинномерных

...осуществляет 956251ся при помощи вибратора 11.По бокам вибрационного контейнера закреплены плоские рессоры 12 с расположенными на них регулируемыми по положению на рессорах и массе грузами 13. Контейнер упруго подвешен на пружинах 14, закрепленных на бетонном основании 15.Рессоры 12 крепятся к контейнеру посредством болтов 16 на уголках 17, изменение угловых положений которых достигается перестановкой их и закреплением на приливе 18 в отверстиях 19 или 20. Положение грузов 13 на рессорах 12 фиксируется посредством болтов 21.Описываемая машина работает следующим образом.С вибрационного .контейнера снимается с одной стороны заглушка 6. В эластичную оболочку 2 засыпается постоянное количество рабочего абразивного материала 5,...

Номер патента: 954974

Опубликовано: 30.08.1982

Автор: Медведев

МПК: G05F 1/46

Метки: постоянного, стабилизатор

...узел 8 управления, второй опорный элемент 9, первый ключевой элемент 10, пороговый элемент 11, второй ключевой элемент 12 и второй пороговый элемент 13,Стабилизатор постоянного напряжения работает следующим образом.Нагрузка 1, регулирующий элемент .2, включенный между входной клеммой3 и нагрузкой, узел 4 управления и . 50опорный элемент 5 составляют классическую схему стабилизатора напряжения последовательного типа. Второй.регулирующий элемент 6, вклюценныймежду клеммой для подключения выпря- ЗЗмителя 7 вольтдобавки и нагрузкой,второй узел 8 управления и второйопорный элемент 9 образуют также схе 4 4му стабилизатора последовательноготипа,Если напряжение в нагрузке не отклонилось от нормы, то пороговыеэлементы,11 и 13 делают...

Номер патента: 954614

Опубликовано: 30.08.1982

Авторы: Гунин, Медведев, Плотников, Чагин

МПК: F04D 1/00

Метки: агрегат, вертикальный, насосный

...9 поворота и в них выполнены концентрично оси кольцевые пазы 10, а в последних установлены шпильки 11 крепления, на кольцах 4 и 5 нанесена градуировка (не показана).Устройство работает следующим образом.После определения величины и направления перекоса осей насоса 1 и привода 2 привод 2 приподнимают, освобождая кольца 4 и 5, Затем осуществляют при помощи привода 9 поворота поворот двух колец 4 и 5 относительно друг друга на угол, зависящий от величины и направления перекоса. Для удобства поворота колец 4 и 5 на необходимый угол на их наружной поверхнос954614 Составитель Т ско Техред А, Бой Тираж 678 ВНИИПИ Государственного к по делам изобретений и 13035, Москва, Ж - 35, Раушс лиал ППП Патент, г, Ужгоро. Кукас кова рректор М. Коста...

Номер патента: 954027

Опубликовано: 30.08.1982

Авторы: Богданов, Бойко, Бутенко, Закутский, Кондратьев, Кошеленко, Кравченко, Крыжко, Ластовенко, Лелюк, Лялюсь, Медведев, Мурмыло, Мусиенко, Онищенко, Седых, Смакоуз, Соколов, Сорокин, Стеценко

МПК: A01C 11/02

Метки: корней, маточной, посадки, свеклы

...8 и ротор 9 выполнены в виде обращенных меньшими основаниями внизусеченных конусов, от которых наклоненывперед по ходу движения машины, На каждой лопасти 10 ротора 9 шарнирно установлена заслонка 11. Роторные высаживающие аппараты 12 содержат шарнирно закрепленные посадочные конуса 13, над которыми жестко закреплены направляющие лотки 14. На раме также закреплены рыхлители 15, загортачи 16, шлейфы 17, маркеры 18,сиденья 19 для сажальщиц и тент 20.Технологический процесс работы машиныдля посадки корней следующий,Взятые сажальщиком из лотка-накопителя 6 корни укладываются вручную на заслонки 11 вращающегося лопастного ротора 9в месте наименьшего наклона к горизонтуконического стола 8 и поднимаются к окну7 для прохода корней,...

Номер патента: 954005

Опубликовано: 30.08.1982

Авторы: Казаков, Мазяров, Медведев

МПК: A01B 13/16

Метки: орудие, почвы, противоэрозионной, склонах

...щели и почвенного валика.Орудие для противоэрозионной обработки почвы на склонах состоит из рамы 1, дисковой фрезы 2 с механизмом 3 привода. Над дисковой фрезой 2 установлен отражательный кожух 4, имеющий две сопряженные между собой криволинейные рабочие поверхности. За дисковой фрезой 2 уста3новлена зачистная стойка 5, рабочая поверхность которой выполнена по логарифмической кривой, а ширина ее больше ширинызахвата дисковой фрезы 2,К раме 1 посредством двух параллельных звеньев 6 и 7 присоединена ось 8 катков 9, при этом звенья 6 и 7 связаныс отражательными кожухами 4, чтодает возможность синхронно перемещатькатки 9 и кожух 4 в горизонтальной плоскости посредством гидроцилиндра 10.Орудие работает следующим образом,Дисковая...

Номер патента: 954002

Опубликовано: 30.08.1982

Авторы: Казаков, Мазяров, Медведев

МПК: A01B 13/00

Метки: кротования, почвы

...вид сзади. Устройство состоит из кротователя 1, пустотелого дренера 2 и обрушивателя, свода, который выполнен в виде по крайней мере одного рыхлительного элемента 3. Дренер 2 закреплен к кротователю посредством гибкой тяги 4.Рыхлительный элемент 3 установлен на малой 5 и большой 6 крестовинах и расположен по конической винтовой линии. Малая 5 и большая 6 крестовины закреплены на оси 7, которая установлена во встроенных в дренер 2 радиально-упорных подшипников 8. Большая 6 крестовина может перемещаться вдоль оси 7, что обеспечивает регулирование углов захода и подъем винта.Устройство работает следующим образом, При движении устройства кротов атель 1 нарезает щель, дренер 2 образуеткротовую дрену. Под действием поперечной составляющей...

Номер патента: 953653

Опубликовано: 23.08.1982

Авторы: Князев, Медведев, Петров, Проскуряков, Сальников

МПК: G09B 9/00

Метки: оператора, систем, тренажер

...восприятие вопроса учащимся, вводится через блок 1 в блок 8, где обеспечивается индикация кода условия задания, а также в блок 2 откуда оно поступает в блок 6. формированное условие в блоке 6 сравнивается с эталонным условием, поступившим из блока 7, При полном совпадении сигналов из блока 2 и блока 7, блок 6 выдает сигнал адекватности восприятия условия вопроса, который поступает в блок 8, обес печивая визуальное подтверждение адекватности восприятия условиявопроса, Этот же сигнал поступает в блок 5, разрешая формироВание эталонного ответа, путем сдвига и последующего считывания информации иэ регистра сдвига блока 5, на основании сигнала иэ блока 2. Сигнал из блока 6 поступает также в блок 3, разрешая ввод ответа на вопрос. При...
