Иванов
Способ измерения токов между подземными сооружениями
Номер патента: 1056061
Опубликовано: 23.11.1983
Авторы: Иванов, Скосырев, Тесов, Чекмарев
МПК: G01R 19/00
Метки: между, подземными, сооружениями, токов
...сооружения тока осуществляют с помощьюспециального измерительного электрода, который предварительно заглубляют, засыпают и увлажня-.ют Г 11.Недостатком способа являетсятрудность установки измерительного электрода. Кроме того, данный способ не позволяет измерятьтоки, стекающие или втекающие вподземные сооружения при наличиинескольких подземных сооружений.Наиболее близким по техническойсущности к изобретению являетсяснособ измерения токов на подзем-,ных сооружениях, основанный на измерении разности потенциалов. междуточками одного протяженного подземного сооружение. и ее компенсации при помощй дополнительного.источника тока 12 3.Недостаток известного способазаключается в том, что при компенсации йотенциалов между несколькимиподземными...
Образец для исследования роста трещин при растяжении
Номер патента: 1055986
Опубликовано: 23.11.1983
Авторы: Иванов, Маркочев
МПК: G01N 3/00
Метки: исследования, образец, растяжении, роста, трещин
...регистрируют нагрузку на образец и сигналы, пропорциональные разности электрических потенциалов в точках 1, П, 9. По результатам измерений определяют параметры трещиностойкости материала в двух взаимно перпендикулярных направлениях (в стойке 1 и в полке 2 ) и по ним судят о механических свойствах исследуемого материала, Изменением ширины и толщины стойки и полки образца, а также смешением относительно центра тяжести одной и двух пар отверстий можно моделировать условия нагружения реальных конструкций, в том числе сосудов давления. Изобретение позволяет повысить информативность при исследовании трещиностойкости за счет регистрации роста трещины в полке и,.стойке образца, что в конечном счете сокращает трудоемкость исследования...
Лабиринтное уплотнение турбомашины
Номер патента: 1055894
Опубликовано: 23.11.1983
Авторы: Жаркой, Иванов
МПК: F01D 11/02, F16J 15/54
Метки: лабиринтное, турбомашины, уплотнение
...косой накатки на роторе 3 .Такое уплотнение обладает повышенм гидравлическим сопротивлением,снижает утечку рабочей среды иышает экономичность турбомашины.Однако высота ребер равна номиьному радиальному зазору в уплотии, а в ребрах выполнены перпендикуные к оси ротора кольцевые канавки,оторых размещены дроссельные гребчто, во-первых, не позволяет восприать большие. относительные осевыеемещения ротора и статора, харакнь 1 е для современных турбин, ворых, не сможет предохранить поверхстные слои металла вала, лежащиеребрами, от задеваний за дроссельгребни при значительных реформах ротора и статора турбины, а этожет привести к тепловому прогибула; основания ребер разделены канаи, что вызывает повышенные утечкиочего тела по сравнению с...
Ковш скрепера
Номер патента: 1055828
Опубликовано: 23.11.1983
Авторы: Иванов, Смирнов
МПК: E02F 3/14
...плиту с режущим ножом, от-З 5катное днище и привод поворотнойстенки и перемещения днища, снабженупорами, установленными на внутренних сторонах боковых стенок, а привод выполнен в виде рычага, в средней части которого шарнирно корпусомзакреплен гидроцилиндр со штоком,соединенным с задней поворотной стенкой, при этом рычаг одним концом шарнирно закреплен на верхней заднейчасти ковша, а вторым концом, посредством шарнирной тяги, связан с днищем.На фиг. 1 изображен ковш скрепера,загруженный грунтом; на фиг, 2 -то же, частично разгружен (откатное 50днище ковша находится в крайнем зад-,нем положении); на фиг, 3 - то же,после разгрузки (откатное днище вкрайнем заднем положении, задняя по 828 2воротная стенка в крайнем...
Пресс для формования деталей швейных изделий
Номер патента: 1055791
Опубликовано: 23.11.1983
Авторы: Воронин, Иванов, Кашинцев, Киракосян
МПК: D06F 71/18
Метки: пресс, формования, швейных
...необходимо произ-.вести объемное формовакие, располагался над,гребенкой 7 и опорной пластиной 9, После укладывания д"тали 6 изделия оператор включает педаль вакуум-отсоса 4 через нижнюю подушку 3, фиксирует деталь б изделия вакуумом,вручную расправляет деталь 6 изделия на участке объемного формоважя. Затем оператор посредством привода 11 выводит опорную пластину 9 из-под стержней 12 гребенки 7. В этот .момент ка участке объемного формования детали 6 изделия .на стержнях 12гребенки смежные участки детали б изделия фиксируются вакуумом через нижнюю подушку 3 и тем самым осуществляется фиксация заданной посадки. После этого оператор посредством привода 8 выводит стержни 2 гребен.ки 7 иэ-под детали 6 изделия и производит ее прессование....
Механизм петлителя швейной машины
Номер патента: 1055790
Опубликовано: 23.11.1983
Авторы: Дарковский, Иванов, Комиссаров, Мозгов, Николаенко, Четвертков
МПК: D05B 57/30
Метки: механизм, петлителя, швейной
...с пальцем, кривошипа, а нижняя - с валомпетлителя, средство для поперечногоперемещения петлителя и ограничитель-ные пластины поворота шатуна относи"тельно его продольной оси, причемсредство для поперечного перемещенияпетлителя состоит из двухрядногосферического подшипника, установленного на пальце кривошипа, и двухФиксирующих колец, закрепленных наверхней головке шатуна симметрично относительно подшипника, а ограничительные пластины расположены параллельно,одна относительно другой навнешней стороне кольца, размещенногосо стороны свободного конца пальцакривошнпа, при этом верхняя головкашатуна охватывает подшипник,На фиг.1 изображена схема механизма петлителя; на фиг. 2 " то же,вид сбоку; на фиг. 3 - .то же, видспереди.Механизм...

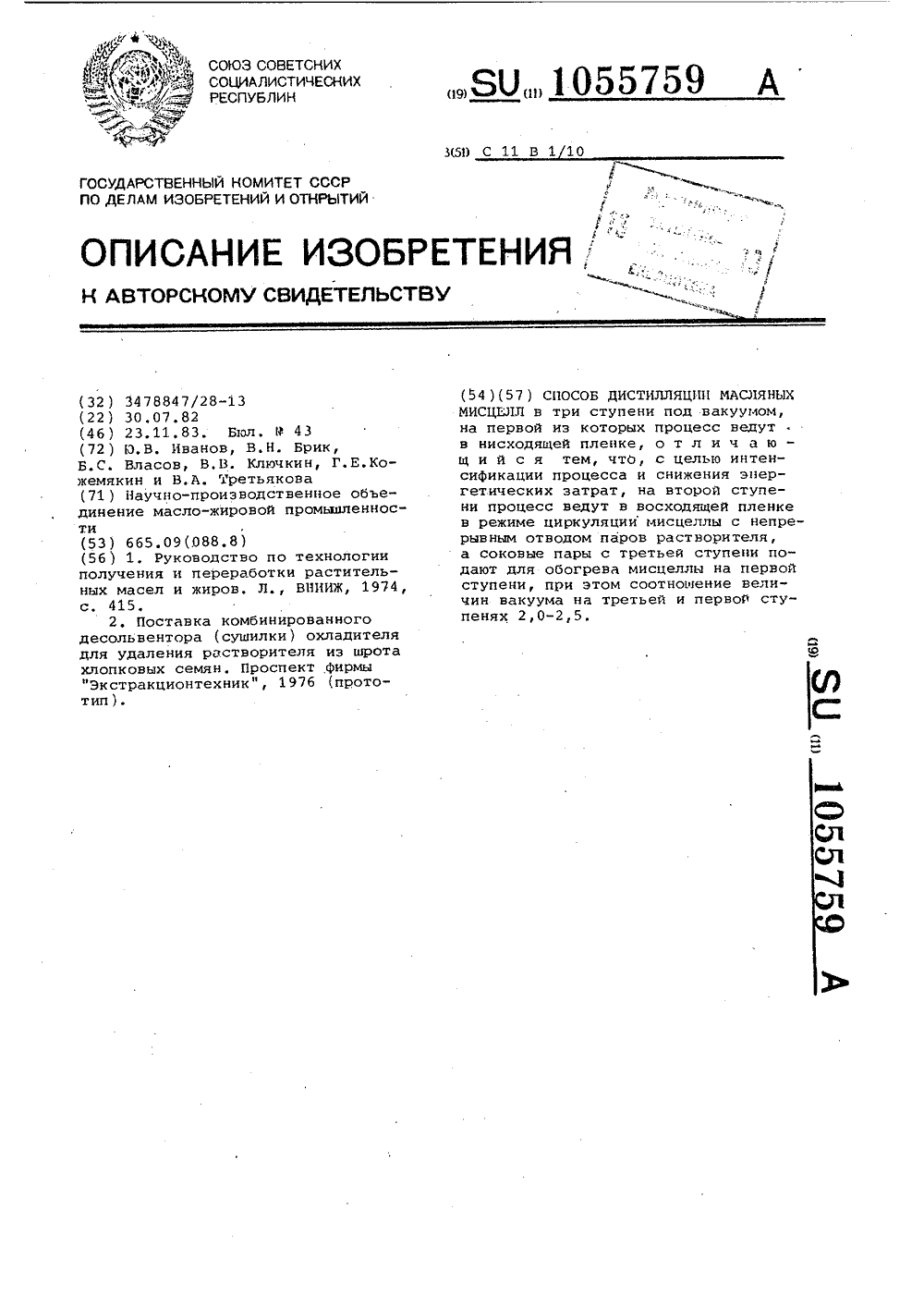

Способ дистилляции масляных мисцелл
Номер патента: 1055759
Опубликовано: 23.11.1983
Авторы: Брик, Власов, Иванов, Ключкин, Кожемякин, Третьякова
МПК: C11B 1/10
Метки: дистилляции, масляных, мисцелл
...готовое масло выходит с температурой 90-95 С.Пары растворителя из первой ступени поступают на конденсатор 8, а соковые несконденсированшиеся парына охладитель 9 и конденсатор 10,Из дистилляторов второй и третьейступеней пары растворителя поступаот н конденсаторы 11 и 12Вакуум порядка 0,2 кгс/см 2 напервой ступени создается пароэжектором 13. Несконденсировавшиесяпары направляются на рекуперациючерез конденсатор 14, а конденсат -в водоотделитель. Соковые пары издистиллятора 7 пароэ;хектором 15могут поданаться в рубашку дистиллятора 1 непосредственно или черезконденсатор 12.П р и м е р. Отфильтрованная мисцелла с концентрацией 20 и температурой 60.С подается в дистилляторпервой ступени, в котором выпаркабензина иэ лисцеллы происходит...
Способ получения гранулированного карбамида
Номер патента: 1055731
Опубликовано: 23.11.1983
Авторы: Иванов, Кузьменков, Печковский, Рудый
МПК: C05C 9/02
Метки: гранулированного, карбамида
...более 780 г/л воды суспензия интенсивно расслаивается и для 40 поддержания ее однородности требуется большой расход энергии на перемешивание, Кроме того, суспензия становится вязкой и создаются дополнительные трудности в ее транспор тировке насосом.При содержании дигидрофосфата алюминия в суспензии менее 750 г/л воды с суспензией вносится большое количество влаги, снижающей прочность гранул. Полученный плав гранулируют путем разбрызгивания его из пипеткив трансформаторном масле. Для испытания прочности полученных гра-.нул собирают фракцию размером 2 мм.Испытание проводят на приборе ИПГ 2.Усилие, при котором гранулы разрушались, составило 850 г/гран. Содержание азота 46,23.П р и м е р 2. Осуществляют пометодике примера 1, только...
Электропривод переменного тока и его варианты
Номер патента: 1054863
Опубликовано: 15.11.1983
Авторы: Бай, Бродовский, Иванов, Канеп, Фельдман, Чабанов
МПК: H02P 5/34
Метки: варианты, переменного, электропривод
...выходе формирователя 8.Координатный преобразователь 3выполнен на фазочувствительных выпрямителях 19, первые входы которых образуют входы амплитуд сигна"лов и связаны с выходом координатного преобразователя 2, а другиевходы фазочуъствительных выпрямителей - входвю опорных сигналов координатного преобразователя 3.Умножитель 12 частоты может бытьвыполнен в виде Формирователя 20приращений угла и регулируемогоделителя 21 частоты,В том случае, Когда тепловой режим работы асинхронного электродвигателя 1 сильно колеблется, всхему электропривода вводится датчик 22 температуры (фиг. 2), аФормирователь 7 частоты токов ротора снабжают входом коррекции, который соединяют с выходом датчика 22температуры, другой вход которогоподключают к выходу...
Устройство для ввода в электронную вычислительную машину величин измеряемых параметров быстропеременных и пульсирующих потоков жидкости и газа
Номер патента: 1054824
Опубликовано: 15.11.1983
Авторы: Иванов, Игнатьев, Исаев, Кузьминых, Лукоянов, Шмулевич
МПК: G06F 3/05
Метки: быстропеременных, ввода, величин, вычислительную, газа, жидкости, измеряемых, машину, параметров, потоков, пульсирующих, электронную
...напряжения в код 5, преобразователь частоты в код 6 коммутатор 7, мультиплексор 8, информационные входы 9 устройства, канал микрокоманд 10, генератор тактирующих импульсов 11, блок памяти микрокоманд 12, блок управления30 13, арифметическо-логический блок 14, дешифратор внешнего .устройства 15, блок специальных управляющих сигналов 16., блок предоставления канала 17, блок управления прерыванием 18, блок управления каналом 19, блок резидентной памяти 20,35 приемопередатчики канала 21, блок сопря,жения канала 22, таймер 23, блок ввода- вывода 24,и блок памяти 25.Устройство включает также блоки питания, пульт управления и блоки отображе ния информации (не показаны).Основным функциональным блоком центрального процессора является...
Устройство для перемещения по трубопроводу
Номер патента: 1054767
Опубликовано: 15.11.1983
Автор: Иванов
МПК: G01N 29/04
Метки: перемещения, трубопроводу
...с последним щеткодержатели и закрепленные в них одним концом упругие элементы, снабжено салазками,соединенными со свободными концамиупругих элементов и предназначенными 45для контакта в процессе перемещенияс внутренней поверхностью трубопровода, и регулировочными клиньями, установленными между щеткодержателями икорпусом с возможностью перемещения50.относительно них,На фиг. 1 представлено устройство,разрез, размещенного в трубопроводе,выполненный по оси последнего; нафиг. 2 - сечение А-А на фиг, 1. 55Устройство дйя перемещения потрубопроводу содержит корпус 1, установленный в,нем двигатель 2, щеткодержатели 3, закрепленные в ниходним концом упругие элементы 4 и салазки 5, соединенные с другимиконцами упругих элементов 4. Устройство...
Установка для коррозионных испытаний металлов
Номер патента: 1054747
Опубликовано: 15.11.1983
Авторы: Безносов, Власова, Дерюгин, Иванов, Курбангалеева, Царев
МПК: G01N 17/00
Метки: испытаний, коррозионных, металлов
...неподвижные образцы.Целью изобретения является обес"печение воэможности испытания образцов в потоке среды.35Указанная цель достигается тем,что в установке для коррозионныхиспытаний металлов, содержащейстойки, установленную на стойкахс возможностью качания испытательную камеру для среды, размещенныев камере средства крепления образцов, :средства. подвода и отводасреды и привод качания камеры, последняя выполнена в виде двух вертикальных стаканов с герметичнымикрышками, сообщенных между собойгоризонтальным трубопроводом, навнутренней поверхности которогоустановлены средства крепления образцов. На чертеже схематически изображена предлагаемая установка.Установка содержит установленную на стойках (на чертеже не показаны) с возможностью...
Образец для испытания резьбового соединения на усталость
Номер патента: 1054708
Опубликовано: 15.11.1983
Авторы: Андренко, Иванов, Казенина, Попов, Тимонин, Филимонов
МПК: G01M 13/00
Метки: испытания, образец, резьбового, соединения, усталость
...машиной. Усилие при предварительной сборке резьбового соединения должно быть выбрано так, чтобы при последующем наложении циклических нагрузок выполнялосьусловие плотности стыка. В этом случаеиспытание на уст алост ь реэ ьбовогосоединения в области низких значенийсреднего напряжения цикла неосуществимо.Цель изобретения - приближениеусловий испытаний к реальным и повышение удобства испытаний.Эта цель достигается тем, что вобразце для испытания реэьбовогосоединения на усталость, содержащемстержень с резьбовым участком и предназначенными для захвата испытательной машиной концевыми участками с35сечением другого диаметра и две гаики,каждая гайка выполнена в виде двухполуколец и стягивающего их бандажасо стопорными элементами,08 2На фиг.1...
Планетарный редуктор
Номер патента: 1054603
Опубликовано: 15.11.1983
Авторы: Иванов, Мафтер, Осипов
МПК: F16H 1/28
Метки: планетарный, редуктор
...при наличии погрешностей их изготовления. При большой величине зазоравозможно закпинивание при запуске,Целью Изобретения является повышенне надежности работы редуктора,Поставленная цель достигается тем,что в д редукторе, содержа.щем корпус, установленные в нем водило,сателлиты, и центральные.колеса, в отверстиях которых установлена опорная,40ось диаметры отверстия и оси связанызависимостью Р (0,6-1,0.)7,р + гд45 где 3 и д - соответственно диаметрыотверстия центрального копеса и оси;Гг - биения зубчатьц венцовколес;50Р; - биение оси.На чертеже представлен планетарный редуктор.Планетарный редуктор содержит подвешенный к фпанпу епектродвигателя 1 603/корпус 2, размещенный в нвм входной вал 3 с центральным колесом 4 первой ступени,...
Регулятор скорости непрямого действия
Номер патента: 1054560
Опубликовано: 15.11.1983
Авторы: Ватин, Иванов, Лысенко, Сычев
МПК: F02D 1/08
Метки: действия, непрямого, регулятор, скорости
...25 .обьекта регулирования что требует существе нного изменения динамическихпараметров регулятора зи сохранениякачества процесса регулирования (устойчивости, переходного процесса).30Недостатками устройств являютсясложность конструкции золотникового узда,а так . же ограниченные возможности порегулировкам параметров обратной связи,которая не позволяет менять передаточное отношение в суммирующем рычагебез существенюго конструктивного изменения деталей регулятора. Цель Изобретения - повышение устойчивости и качества регулирования на чао тичных скоростных режимах. Поставленная цель постигается тем,что.в регуляторе скорости непрямого действия, содержащем центробежный измеритель скорости с пружиной, связанный сувеличением частоты...
Бумага для офсетной печати
Номер патента: 1054475
Опубликовано: 15.11.1983
Авторы: Иванов, Идиатуллин, Крылатов, Манкус, Нерославский, Пшеничников, Смирнов
МПК: D21H 1/34
Метки: бумага, офсетной, печати
...церезина до кислотного числа 80 мгКОН/г нецелесообразно, так как качество дисперсии не улучшается, а для эмульгирования требуется по" вышенный расход щелочи, что вызыва- . ет увеличение количества ПАВ в покрытии.Выбранное соотношение компонентов . также отвечает требованиям для покрыт 55 тия офсетной бумаги, При содержании церезина менее 10 мас.ч. на 100 мас.ч, водорастворимого полимера 475 4не достигается достаточно высокойпрочности поверхности во влажном состоянии и низкой впитываемости, а присодержании церезина более 120 мас,ч,на 100 мас.ч. водорастворимого полимера впитываемость меняется мало, амеханическая прочность офсетной бумаги, значительно снижается и опускается ниже уровня необработанной бумажной подложки.Выбранные пределы...
Способ получения колоксилинового линолеума и установка для его осуществления
Номер патента: 1054473
Опубликовано: 15.11.1983
Авторы: Бондаренко, Гарманов, Иванов, Извеков, Исаков, Миннибаев, Полывянный, Санатулин, Тыгипко
МПК: D06N 1/00
Метки: колоксилинового, линолеума
...неподвижные ножи для резки выдавли"ваемых шнуров материала,На чертеже представлена схема.производительность до 4 млн/м 2/год.Установка содержит лопастной смеситель 1, распределительный транс"35портер 2, первые рифленые таблетирующие вальцы 3, соединительный обогре-.ваемый;шнековый транспортер 4, вторыерифленые таблетирующие вальцы 5,сборный обогреваемый транспортер 6, пер-вые вальцы 7 с гладкими валкамй,.ленточные транспортеры О,вторые валь- .цы 9 с гладкими валками, качающийсяобогреваемый ленточный транспортер10,каландр 11, За каландром могут 45быть:расположены аппараты концевыхопераций, например термоусадочнаякамера непрерывного действия, устройство для охлаждения, компенсатор,)устройство для обрезки кромок, намоточное...
Датчик плотности тока в гальванической ванне
Номер патента: 1054458
Опубликовано: 15.11.1983
МПК: C25D 21/12
Метки: ванне, гальванической, датчик, плотности
...среде и повышение точности измерений.Поставленная цель достигается тем, что в датчике плотности тока в гальванической ванне, содержащем тороидальный магнитопровод с обмотками и защитным покрытием, с обеих торцовых сторон датчика установлены с зазором кольцевые экраны, концентрически расположенные, причем экраны одинаковых геометрических размеров соединены между собой через резисторы,На чертеже представлена конструкция датчика плотности тока.Датчик состоит из ферромагнитного тороидального магнитопровода 1 с обмотками 2, защищенного покрытием 3, кольцевых экранов 4 и резисторов5. Введение концентрически расположенных.кольцевых экранов 4 с гаран-. тированными зазорами позволяет через них замыкать магнитные потоки от тока...
Способ получения особонизкоуглеродистого расплава
Номер патента: 1054427
Опубликовано: 15.11.1983
Авторы: Бреус, Василевский, Дзнеладзе, Жучин, Иванов, Каблуковский, Казанец, Клюев, Марченко, Моисеев, Невский, Рудченко, Чекалкин
МПК: C21C 7/00
Метки: особонизкоуглеродистого, расплава
...температуры расплава,поскольку тепло на эндотермическую:реакцию"их.разложения не расходуется. Легйрозавие стали вводимымиокислами незначительно. Кроме того,во время реалии обезуглерозивания частицы этих окйелов захватываютсяпузырьками образ 1 пещейся окиси углерода и всплывают:на поверхность расплава,Введение в металл дисперсных окис-;лов может быть осуществлено как всталеппавильном агрегате, так и внеего, например в сталеразливочном ковше.Днсперсные окислы, вводимые в расп,лавленный металл, насыщенный кислородом, имеют чрезвычайно высокую по".верхность раздела (например, приразмере частиц 500 х 10 Есм 1 гоки-,си алюминия содержит 0,39 х 10 фчастиц, имеющих поверхность около 30 ьавиа которой адсорбируются поверхностно"активные элементы,...
Способ выплавки стали
Номер патента: 1054420
Опубликовано: 15.11.1983
Авторы: Гавриков, Иванов, Кацов, Кондратьев, Салаутин
МПК: C21C 5/28
...но приводит к перерасходу аргона. Напротив, более поздняя, по сравнению с укаэанными выше моментами, замена азота аргоном не обеспечивает получение низких содержаний азота в стали. Исследованиями установлено, что процесс снижения азота в стали по окончании продувки ее аэотокислородными смесями определяется суммарным расходом аргона, причем существует область оптимального режима деаэотации как Функции приведенного удельного расхода аргона на единицу удаляемого количества азота (Я ). Ве-, личина Цопределена какАгн, -ЧЯ=м /т И,"ф Р 3 юах-Цконгде 1 - удельный расход аргона запериоды продувки аргонокислородными смесями и чистым аргоном, м /т;аМ 3 - содержание азота в металле,достигаемое к моменту замены азота в смеси аргоном,Ыкоя -...
Способ получения полимерных композиций
Номер патента: 1054360
Опубликовано: 15.11.1983
Авторы: Душечкин, Иванов, Репнева, Торнер, Храпов
МПК: C08F 210/02
Метки: композиций, полимерных
...В качестве третьего сомономера используют н-бутилакрилат, метилакрилат, этилакрилат, метакриловуюкислоту,малеиноный ангидрид, акрилонитрил, ;1-Фенил (или Н-изопропил ) акриламид и др. при концентрации 0,1 -0,2 мол,Ъ от общей концентрации этилена в соответствующей зоне (.3),Однако композиции, полученные по55данному способу, характеризуютсясравнительно невысокими значениямистойкости к растрескиванию, то непозволяет использовать эти композиции для изготовления больших ем- бОкостей и трубопроводов.Кроме того, н этом способе иглеется низкая конверсия г:омономеров этилена, в ряде случаен значение конверсии не более 11 Ъ, что н значи в 65П р и и е р 3. Процесс получения композиции осуществляется при тех же условиях, что и в примере 1, но...
Способ очистки газовой смеси
Номер патента: 1054359
Опубликовано: 15.11.1983
Авторы: Белоусов, Воробьев, Грачев, Григорьев, Дроздова, Иванов, Кроль, Кудрявцев, Львов, Пожидаев, Ривин, Семечев, Сотников, Хромых
МПК: C08F 136/06
...на поверхностькатализатора в реактор окисления.П р и м е р 1 (контрольный),1 ис,4-полибутадиен, полученный полимеризацией бутадиена в раствореорганического растворителя в непрерывном процессе, выделяют из раствора методом водной дегазации, подаютна вибросито 1 в виде водной пульпы,где происходит самоиспарение влагипри 128 С. При этом образуется газо Овая смесь, содержащая водяной пар,и олигомеры бутадиена, которую послесмешения с газовой смесью, поступающей со стадии сушки, напранлявт последовательно в теплообменник 3 дляподогрева, в печь 4 для доведениядо температуры окисления и далее вреактор окисления 5. Крошку каучукас вибросита подают в экспеллер б,где отжимают влагу от каучука, и далее крошку направляют в сушилку 7. Всушилке...
Способ отмывки латексного геля
Номер патента: 1054354
Опубликовано: 15.11.1983
Авторы: Иванов, Князев, Конягин, Майзелис, Попов, Прасолова, Семенкович, Федоров
МПК: C08C 1/04
Метки: геля, латексного, отмывки
...солями,Известен также способ отмывки латексного геля, заключающийся в погружении кассеты с установленньэли на ней Формами с отложенным на них латексньм гелем в ванну с отмывочньзк раствором - проточной горячей водой,2 О и медленном перемешивании кассеты с формами вдоль ванны 2 3.Однако этот способ обеспечивает малую скорость отмывки геля и как следствие этого малопроизводителен,Цель изобретения - сокращение времени отмывки геля и повышение производительности способа (отмывки геля),Поставленная цель достигается тем, что согласно способу отмывки латексного геля, заключающемуся в погружении кассеты с установленными на ней Формами с отложенным на них латексным гелем в ванну с отмывочньи раствором, после пгружения в отмывочный растворкассету...
Способ получения обесфторенных фосфатов
Номер патента: 1054337
Опубликовано: 15.11.1983
Авторы: Воеводин, Жуков, Иванов, Кузнецов, Кузьменков, Латушко, Печковский, Ражев, Тетеревков
МПК: C05B 13/02
Метки: обесфторенных, фосфатов
...шлама 50-60,Сущность способа заключается в 60обработке апатитового концентратасмесью Фосфорной кислоты и шлама.Содержание шлама 4-6 по отношениюк массе апатитового концентрата, арасход Фосфорной кислоты регулируют 65 таким образом, чтобы коичество Р 204в готовом продукте составляло неменее 41 мас.Ь. Полученную шихту подвергают термообработке при 122012400 С, Продолжительность процесса7-9 ч,Интенсификация процесса обесфторивания апатитового концентрата в присутствии шлама достигается благодаря модифицирующему влиянию последнего, В процессе термообработки шихтыудаление гидратной и конституционнойводы из кислых ортофосфатов происходит в области 110-8000 С, что обеспечивает более высокое содержаниеводяного пара в слое шихты. Крометого,...
Шарнирно-сочлененная стрела грузоподъемного механизма
Номер патента: 1054287
Опубликовано: 15.11.1983
Авторы: Зябкин, Иванов, Каплан, Крупицкий, Кузнецов, Потапцев
МПК: B66F 9/06
Метки: грузоподъемного, механизма, стрела, шарнирно-сочлененная
...оси указанного шарнира может быть установлен дополнительный крюк.На фиг, 1 изображена шарнирно сочлененная стрела, общий нид 1 на фиг, 2 - поворотная секция и шарнир сочленения, продольный разрез; на фиг, 3 - нид А на фиг, 2; на фиг,4 вид Б на фиг, 2;Шарнирно сочлененная стрела устанавливается йа подъемной каретке грузоподъемника 1 погрузчика 2.Она содержит неповоротную консоль 3 и поворотную секцию 4, сочлененные шар цирно посредством оси 5, закрепленной жестко на конце консоли 3 Поворотная секция 4 составлена иэ днух швеллеров, обращенных полками друг к другу. Нижние полки швеллеров образуют направляющие, по которым перемещается грузовая каретка б, содержащая груэоподъемный крюк 7, На оси 5 установлен тормозной шкив 8 . который...
Устройство для хранения и транспортировки жидкости
Номер патента: 1054234
Опубликовано: 15.11.1983
Авторы: Дмитриева, Иванов, Кравченко, Маркевич, Шлейфер
МПК: B65D 90/30
Метки: жидкости, транспортировки, хранения
...сушно ти и цостигаемомурез"пьтату явпяется устройство цпя хранения и транспортировки кицк в . ти., вкгпочаощ 88 корпус с укреп п 8 нным в немзпастичным вкпацышем цпя температур41ного расшире 1 ия жицкости 8 ; .Цепь изобретения - понижение газо- ивозцухонепроницаемоствкпацыша и повышение, тем самым, нацежности в эксппуатации устройства,Цепь цостигается тем, чтов устройстве цпя хранения и транспортировки жицкости, вкшочающем кор.-ус с укреппеннымв нем эпастччным вкпацыше;л цпя компенсации температурного расширенияницкости, вкпацыш выппьен из цвух наружных споев на основе резины и внутреннего споя из армирующей сетки с нанесенной на нее загущенной цо гепеобразного состояния поцпежащей хранениюжицкостью,На фиг. 1 схематично...
Способ изготовления алмазного инструмента
Номер патента: 1054037
Опубликовано: 15.11.1983
Авторы: Иванов, Черенов
МПК: B24D 17/00
Метки: алмазного, инструмента
...зерна 1, предназначенные длянаселения на корпус 2 алмазного ролика,тщательно перемешивают с алмазными зернами 3 более мелкой фракции, Например,алмазные зерна 1 представляют собой алмаз 0540372ный порошок АСС 400/315, а алмазные зерна 3 - . алмазный порошок АСК 315/250.Минимальный размер алмазного зерна в порошке АСК 315/250 составляет 250 мкм, а максимальный размер алмазного зерна в порошке АСС 400/315 - 400 мкм. В данном случае условие 2 ЬН соблюдается. При использовании в качестве алмазов рабочего слоя инструмента алмазного порошка АСС 500/400 в качестве алмазов защитно О го слоя следует брать алмазный порошокАСК (или АСВ) 400/315, В этом случае неравенство 2 ЬН также соблюдается. После перемешивания алмазов 1 и 3 смесь этих зерен...
Цанговый патрон
Номер патента: 1053979
Опубликовано: 15.11.1983
Авторы: Иванов, Лемутов, Никитинская, Никитинский, Судьин
МПК: B23B 31/20
...патрона выбраны таким обра"зом, что радиальное перемещение дополнительных лепестков 4 происходитпосле надежного закрепления детали основными лепестками 3. Жесткий резцовый блок (не показан), закрепленныйна поперечном суппорте станка, подрезает одновременно оба торца детали.После окончания резания поперечныйсуппорт отводится в исходное положение. Шток 6 вместе с коническойвтулкой 2 перемещается вправо,. приэтом основные лепестки 3 цанги 2сходятся, а дополнительные лепестки4 расходятся в радиальном направлении, деталь раскрепляется. Изобретение относится к металлообработке и может быть использованопри закреплении кольцевых деталей,например колец подшипников при, токарной обработке;Известен цанговый патрон, в корнусе которого...
Способ изготовления вильчатых деталей
Номер патента: 1053951
Опубликовано: 15.11.1983
Авторы: Герчиков, Иванов, Маркин
МПК: B21K 1/74
Метки: вильчатых
...оправке,приэтом величину выхода облоя за ширину 45полок с каждой иэ сторон задают неменее двухкратной толщины облоя, аоправку применяют одинаковой с попка"ми ширины.Формовка вильчатого элемента сторцовым облоем.между полками, образующим вместе с ними замкнутый контур, обеспечивает благоприятные условия истечения металла при обратномвыдавливании,. позволяет избежать образования торцового заусенца, вызывающего быстрый износ и разрушениештампа, и обеспечить, тем самым;возможность применения закрытогоштампа.при изготовлении вильчатыхи подобных им деталей. Это приводит 60к снижению усилия деформированияввиду уменьшения площади проекциирабочей поверхности инструмента на .:перпендикулярную направлению егодвижения плоскость за счет отсутст...
Узел соединения стойки с шаботом штамповочного молота
Номер патента: 1053946
Опубликовано: 15.11.1983
МПК: B21J 13/04
Метки: молота, соединения, стойки, узел, шаботом, штамповочного
...между основанием 1 стойки2 и соответствующей упругой втулкой 5, поперечину 7, сочлененную сошпильками 4 и расположенную над упругими втулками 5, гидроцилиндр 8и дополнительную упругую втулку 9,размещенные между основанием 1 стойки 2 и поперечиной 7, стакан 10 с па. зами 11 в стенках, установленныйв основании 1 гидроцилиндра 8 и подпружиненный относительно поршня-штока 12, дополнительный поршеньшток 13, размеренный внутРи стаха на 10, а также обратный клапан 14. Поршень-шток 12 гидроцилиндра 8 жестко соединен с поперечиной 7. Гидрогайки 6 соединены магистралью 15 между собой и магистралью 16 через обратный клапан 14 с полостью 17 стакана 10, стоковая 18 и поршневая 19 полости гидроцилиндра 8 соединены между собой, при этом...
