Номер патента: 1224252

Опубликовано: 15.04.1986

Авторы: Елманов, Загрубский, Иванов, Леенсон, Миркис

МПК: B66F 3/10

Метки: винтовой, домкрат, телескопический

...3выполнена полость 14, которая охватывает цилиндрический шток 7.Нижняя часть винта меньшего диаметра 3 выполнена с буртом 15 и пазами 16, в которых на осях 17 уста-,новлены Фиксаторы 18, причем пазы16 расположены так, что вверхнемкрайнем положении винта меньшего диаметра 3 они совпадают с пазами 12.На цапфах 19 Фиксаторов 18 укреплены пружины 20.В верхней части винта меньшегодиаметра 3 укреплена проушина 21 сбуртом 22.приводная ганка ч выполнена заодно целое с червячным колесом 23,взаимодействующим с червяком 24.Корпус 1 домкрата оборудованцапфами 25.Винтовой телескопический домкратустановлены при помощи цапф 25 наопору 26, а проушина 21 прикрепленак платформе 27, на которой находитсягруз 28.Домкрат работает следующим образом,Платформа...

Номер патента: 1224116

Опубликовано: 15.04.1986

Авторы: Иванов, Кравченко

МПК: B23K 3/06

Метки: выводов, лужения, радиоэлементов

...20 с установленными над ними никелевыми направ- Зляющими 7 и направленными под угломк ним, Никелевые направляющие 7 несколько выступают над основной плоскостью ванны и закреплены параллельно продольным полостям 12, со стенками которых они образуют капиллярные щели 20, а для лучшего смачивания припоем плоскости направляющих,соприкасающиеся с этими щелями, иверхние плоскости, содержащие канавки 21, залужены,После выполнения всех технологических операций перед электропроверкой на упаковку резисторы 16, пере-50 мещаясь с помощью транспортирующего механизма 6 вдоль ванны лужения,ориентируются в осевом направлении боковыми поверхностями направляющих 15 и своими выводами попадают в зону, пламени водородных горелок 19, где они...

Номер патента: 1224036

Опубликовано: 15.04.1986

Авторы: Бакаев, Иванов, Суров

МПК: B21C 37/26

Метки: лентой, линия, оребрения, спирального, труб

...размешены отрезное устройство 34 с досылателем35, выполненным в виде пневмоцилиндра, и отсекатель 36, выполненный ввиде взаимно перпендикулярно расположенных независимых роликов 37 и38. Последние установлены с помощьюне зависящих друг от друга подшипников 39 и 40 на поворотных рычагах41, закрепленных посредством кронштейна 42 на раме 32 и связанных спневмоцилиндром 43, шарнирно закрепленным на раме 44, Под передающимирычагами 33 установлен стеллаж 45выгрузки оребренной трубы 46. Разматывающее устройство 47 установлено сбоку возле линии. Линия работает следующим образом.Работа начинается после приведения исполнительных механизмов линии в исходное положение; трубы-заготовки уложены на стеллаже 1 загрузки, рулон ленты установлен на...

Номер патента: 1224035

Опубликовано: 15.04.1986

Авторы: Зарицкий, Иванов, Калинушкин, Лючков, Машинсон, Невеселый, Петров, Райчук, Стома, Фурса, Шайтан

МПК: B21C 37/08

Метки: большого, диаметра, производства, сварных, труб

...формовке.Предлагаемый способ производства сварных труб большого .Диаметра осуществляют следующим образом.При подготовке продольных кромок листов производят в холодном или горячем состоянии их прокатку с образованием как фаски, так и утолще ния листа в прикромочной зоне. Затем выполняют формовку листов в трубные заготовки, их сборку и дуговую сварку, локальный нагрев зоны сварных соединений и их прокатку до уровня толщины основного металла.П р и м е р. Обработка сварных соединений по предлагаемому способу производилась на образцах размером 22 180 3000 иэ стали типа Х 70. Прокатка фасок на продольных кромках полос была выполнена на лабораторном стане ВНИТИ. Для сравнения на полосах были выполнены фаски как беэ утолщения, так и с...

Номер патента: 1223992

Опубликовано: 15.04.1986

Авторы: Иванов, Карпанова, Ковальчук, Палагута

МПК: B01J 39/08

Метки: сорбента

...ионов АЗ. , С 1 и Нв очищаемой жидкости. Динамическаяемкость катионита составила 15 мг-э/гтогда как динамическая емкость катионита, обработанного по известномуспособу, равна 7 мг-э/г,Сравнительные данные динамическойемкости сорбентов, обработанных поизвестному и предлагаемому способам,прйведены в таблице. Динамическая емкость ионообменной смолы, мг-э/г, обработанной Время обработки сорбента, чпо известному способу Сточ- Газ Продукталкилирования Сточ- Газ Продукт ная алкилинаявода вода . рования 10,8 7,5 10,8 7,9 11,2 8,5 1 ь 7 9,5 6,6 1 ь 9 10,4 6,7 2,1 110 6,9 с 52,7 111 7,0 11 ь 0 7,0 510 11,5 1,8 9,112,3 24 20,1 4,8 24,0 15,0 110 7,0 11,0 7,0 3,653 ь 7 Зб 40 11,0 7,0 48 60 11,0 7,0 11070 24,5 24 5 15,115 1 1 122Изобретение...

Номер патента: 1223986

Опубликовано: 15.04.1986

Авторы: Грудзинский, Иванов, Кисельников, Кретов, Овчинников, Широков

МПК: B01J 2/16

Метки: аппарат, гранулирования, кипящем, слое

...устройство работает 15следующим образом.Псевдоожижающий агент подают и выводят через средства 3 и 4, при этомнад верхней решеткой образуется кипящий слой частиц, 20Через форсунки 6 подают растворили расплав гранулируемого продукта,Форсунки расположены по радиусу нарасстоянии, равном (0,55-1,0) радиуса корпуса на уровне расположения 25решетки.При организации процесса гранулирования с соблюдением укаэанных параметров расположения форсунок факелыот них, встречаясь в центре аппарата,образуют устойчивый фонтан, в котором велики скорости процессов тепломассопереноса, Размеры указанногофонтана составляют примерно 507 объема всего слоя.На периферии и в средней части слоя также имеет место интенсивная циркуляция частиц вследствиеэжектирующего...

Номер патента: 1223917

Опубликовано: 15.04.1986

Авторы: Бондарев, Иванов, Ларин, Никитин, Попов, Хохлов, Цалькович

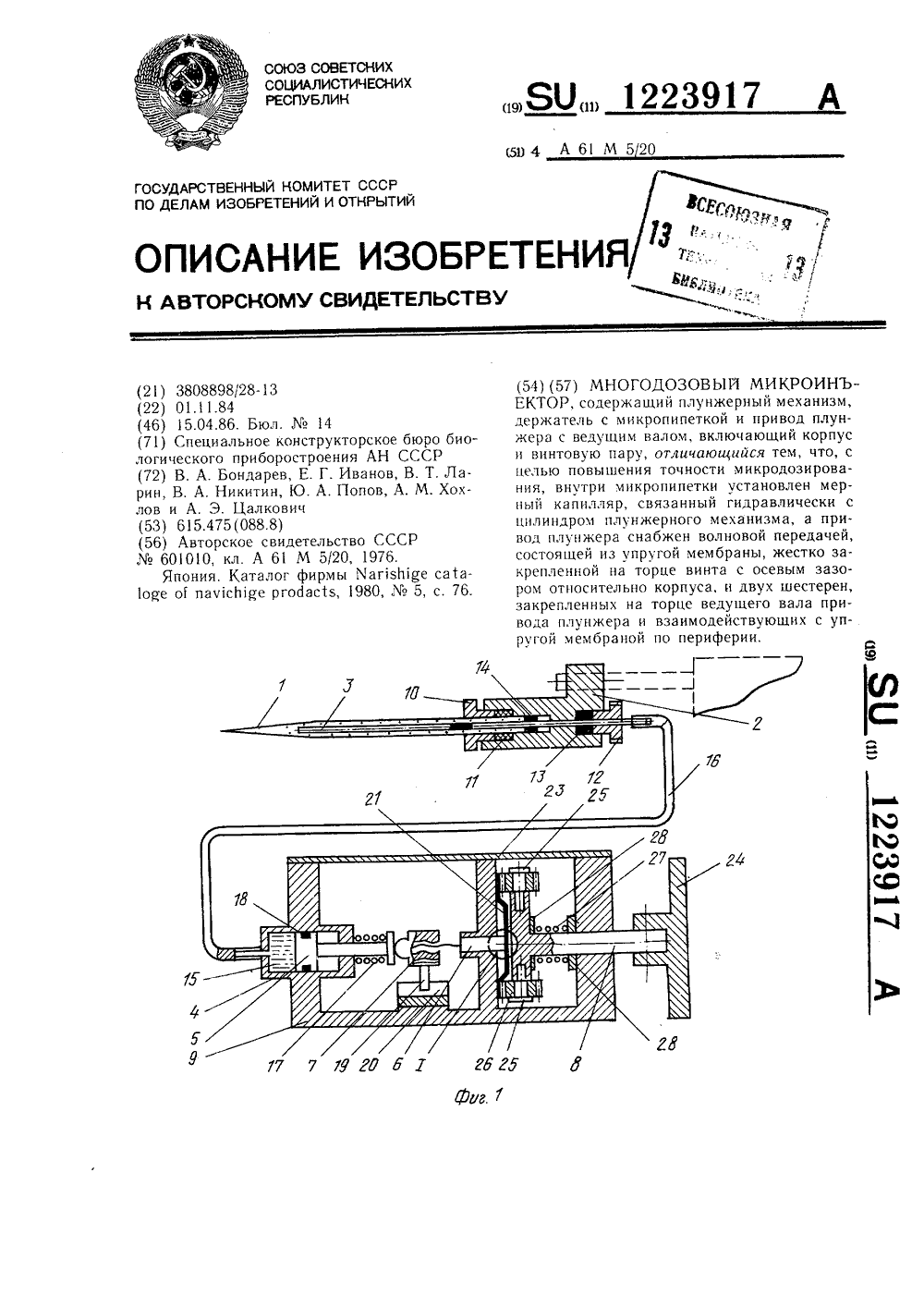

МПК: A61M 5/20

Метки: микроинъектор, многодозовый

...цилиндра 4 уплотнительным кольцом 18. Гайка 7 имеет жестко связанный с ней штифт 19, перемещающийся беззазорно в прямолинейных направляющих 20, благодаря чему гайка также перемещается прямолинейно при вращении винта. К торцу винта 6 методом завальцовки прикреплена круговая упругая стальная мембрана 21, которая упирается в выступ 22 корпуса 9, имеющий длину 0,6 - 0.8 мм, благодаря чему между мембраной 21 и опорной поверхностью 23 корпуса 9 устанавливается зазор 0,6 0,8 мм. Величина этого зазора лимитирует прогиб мембрань 1 по периферии.На ведущем валу жестко закреплена с наружной стороны приводная рукоятка 24, а с другой стороны приводного вала на осях 25 установлены шестерни 26 с возможностью вращения на этих осях. В месте контакта...

Номер патента: 1223852

Опубликовано: 15.04.1986

Авторы: Иванов, Овчаренко

МПК: A01D 46/08

Метки: аппарата, привода, хлопкоуборочного

...Сигналы чувствительных элементов 1 и 2 поступают на входы преобразователя 5 фазоизмерителя и с чувствительного элемента 1 - на преобразователь 6 частоты, а с выхода преобразователя 5 фазоизмерителя на вход корректирующего элемента 9, при этом выделяется аналоговый электрический сигнал, кратный усредненному значению сдвига фаз движения последовательности шпинделей барабанов 3 и 4 через зоны чувствительных элементов 1 и 2. При совпадении частоты вращения с оптимальной движение от 5 10 15 20 25 ЗО 35 базового барабана 3 передается смежному барабану 4 зубчатой передачейпри предельно выбранных в одну стороцу зазорах, т,к. синхронно,В связи с этим спвиги фаз последовательности пар смежных шпинделей исоответствующих сигналов...

Номер патента: 1223370

Опубликовано: 07.04.1986

Авторы: Власов, Далматов, Иванов, Олянюк, Попов

МПК: H04B 1/10

Метки: многоканальное, подавления, помех

...сигналами, полученнымив результате адаптивной настройки по сигналам, в которых полезныйсигнал режектирован блоком 4, Поэтому в случае появления помех, коррелированных с полезным сигналом,15.него введены блок коррекции весовых 20 25 30 отношение сигнал/шум на выходе будет выше, чем в известном устройстве.В блоке 3 для сигнала, приходящего с направления фазирования, напряжения на входах каждого из первых вычитателей 1 О не будут отличаться друг от друга. Поэтому на вы ходах первых вычитателей 10 этот .сигнал будет полностью подавлен. Для источника излучения с направления, отличающегося от направления фазирования, напряжения на двух соседних входах блока 3 на отдельной частоте будут отличаться по фа.зе на определенную величину,...

Номер патента: 1223320

Опубликовано: 07.04.1986

Авторы: Баум, Зайцев, Иванов, Князев, Мачуев, Федосеев, Фокин

МПК: H01Q 15/14

Метки: антенны, рефлектора, щит

...изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 1 12Изобретение относится к конструкциям элементов отражающей поверхности рефлектора антенны,Цель изобретения - уменьшениевлияния температурных деформацийщита рефлектора антенны на точностьположения его профиля относительноопорных площадок.На чертеже изображен щит рефлектора антенны, план,Щит рефлектора антенны имеет четыре опорные площадки 1 - 4, иа которых размещена обшивка, угловые точки которой являются вершинами осесимметричного четырехугольника 5. Координаты опорных площадок и размерыобшивки связаны соотношениями где Хзи- координаты,ь,опорных площадок в прямоугольной системе координат, ось Х которой является осью...

Номер патента: 1223239

Опубликовано: 07.04.1986

Авторы: Богатырев, Иванов

МПК: G06F 13/362, G06F 9/50

Метки: абонентов, вычислительной, магистралью, общей, системы, сопряжения

...55 Устройство для сопряжения абонентов с общей магистралью вычислительной системы, содержащее счетчик, дешифратор, первый триггер, два коммутатора, два магистральных усилителя, при этом нулевой, вход первого триггера подключен к установочному выходу абонента, счетный вход счетчика подключен к синхровыходу 13 или 14) в триггер 3 либо 8 заносится "1". При этом происходит под,ключение через коммутатор 4 (5) иинформационный вход 20 устройства 5 внутренней магистрали абонентак общей магистрали 15 (16), выдачачерез магистральный усилитель 6 (7)сигнала занятости "О" на шину 13 (14)и перевод в нулевое состояние триг- О гера 9, в результате чего исключается захват одним абонентом двухмагистралей 15 и 16, При занятости,общей магистрали 15 (16)...

Номер патента: 1223230

Опубликовано: 07.04.1986

Авторы: Иванов, Кларин, Тышкевич, Фирсов

МПК: G06F 11/25

Метки: анализатор, сигнатурный

...20 по модулю два, пройдя через элемент 22 на вход элемента 23, в момент появления импульса иа выходе элемента 18 задержки вызовет появление на выходе элемента 23 сигнала ошибки, Если не выполняется условие (4), то появление сигнала ошибки будет вызвано сигналом логической единицы с выхода узла 21. Сигнал ошибки устанавливает в единичное состояние триггер 24, Импульс с выхода блока 8, определяющий момент окончания окна измерений, появляясь на входе элемента 25, на .другом входе которого присутствует потенциал логической единицы с выхода триггера 24, вызывает появление на выходе блока 6 контроля сигнала ошибкир который, пройдя через соответствующий элемент ИЛИ 5, сбрасывает в ноль все разряды регистра 16 сдвига (или заносит в...

Номер патента: 1223229

Опубликовано: 07.04.1986

Авторы: Жогло, Иванов, Крегер, Сазонов

МПК: G06F 12/04, G06F 9/46

Метки: адресов, исполнительных, формирования

...коду величины сдвига происходит сдвиг информации в сторону младших разрядов в коммутаторе 18.По информации, поступающей с выходов коммутатора 18 на вторые входы 25 30 35 сумматора 9, происходит арифметическое сложение с относительным адресом, поступившим на первые входы суммато.сра 9, При этом по информации разрядов 1013, поступающей с второго выхода регистра 7 команд, где хранится двоичный код околичестве обрабатываемых разрядов элемента операнда в инверсном виде, под воздействием управляющего сигнала, поступающего на пятый вход устройства, происходит формирование маски дешифратором 16.Сформированная маска поступает с выходов дешифратора 16 на соответствующие вторые входы блока 10 для окончательного формирования информации,...

Номер патента: 1223161

Опубликовано: 07.04.1986

Авторы: Иванов, Черненко

МПК: G01R 23/04

Метки: свч-генератора, спектра

...(фиг.2) имеетрезисторы 10 фильтра питания СВЧтранзистора, конденсаторы 11 фильтра питания СВЧ-транзистора, СВЧ-транзистор 12, ферритовые резонаторы 13,направленный ответвитель 14. СВЧвыход СВЧ-генератора через направленный ответвитель 14 подключен кпервому входу устройства 15 для контроля спектра СВЧ-генератора, второйвход которого соединен с резистором10 фильтра питания СВЧ-транзистора 12,Устройство работает следующимобразом. В режиме генерации на СВЧ-транзисторе 12 образуется разностный комбинационный спектр составляющих спектральной линии (СЛ) первой гармоники и основного колебаний СЛ. Это разностный спектр выделяется на элементах цепи питания СВЧ-транзистора 12, в частности, на резисторе 10. Через полосовой ВЧ-фильтр 3...

Номер патента: 1223149

Опубликовано: 07.04.1986

Авторы: Иванов, Сунгуров, Трушин

МПК: G01P 5/12

Метки: струйный, термоанемометр, управляемый

...расположены симметричноотносительно экрана и расположенногов нем па одной оси с ним термодатчика, причем общая длина приемника динамических давлений кратна половине волны рабочей частоты вибратора,а внешний край приемника динамических давлений размещен в ее узле. 2давлений в газовых (воздушных) потоках,Устройство работает следующим образом.Вибратор 4 создает внутри корпуса термодатчика 3 переменные колебания газа (воздуха), которые приводят к образованию струи на дросселе 1, необходимая величина скорости струи устанавливается регулятором 5 амплитуды,а сама струя направляется на экран9, внутри которого находится термодатчик 2, чувствительный к величинескорости. С другой стороны на этотэкран 9 от приемника 8 динамическо"го давления,...

Номер патента: 1223092

Опубликовано: 07.04.1986

Авторы: Бородич, Иванов, Помозовский, Смолянский

МПК: G01N 21/47

Метки: малоугловой, нефелометр

...3,коллимирующий объектив 4, анализируемый объем 5, Фокусирующий объектив6, кольцевую диафрагму 7, приемныйобъектив 8, аксикон 9, полевую диафрагму 10 и фотоприемник 11.Поток излучения от источника 1 25после конденсора 2 и светозадающейдиафрагмы 3 попадает на коллимирующийобъектив 4, который формирует параллельный пучок через анализируемыйобъем 5. Пучок собирается на оптичес- З 0кой оси в Фокусе объектива 6 и перекрывается кольцевой диафрагмой 7,диаметр внутреннего кольца которойопределяется размером пятна Эри вФокальной плоскости объектива 6, Да 35лее в устройстве проходит лкшь рассеянный свет, который фокусируетсяс помощью приемного объектива 8, отклоняется с помощью аксикона 9 и попадает через полевую диафрагму 10...

Номер патента: 1223076

Опубликовано: 07.04.1986

Авторы: Иванов, Макаров

МПК: G01M 13/02

Метки: одноступенчатого, редуктора, состояния, технического

...формула изобретения Способ определения техническогосостояния одноступенчатого редуктора, заключающийся в том, что прикладывают крутящий и периодически нагружающий моменты к валам испытуемого редуктора и измеряют параметрывибросигналов в выбранной полосечастот, о т ли ч а ю щ и й с я тем,что, с целью повышения точности ди"агностировання редукторов лифтовых40лебедок, в каждый период приложениянагружающего момента по,крайней мере один раз изменяют его величинуи осуществляют измерение параметров45вибросигнала на фиксированной час"тоте вращения валов испытуемого.редуктора при разных значениях нагружающего момента, а по их отношениюопределяют техническое состояние редуктора.итель В.КрасненкоГ.Гербер Корректор М,Самборская Заказ...

Номер патента: 1222937

Опубликовано: 07.04.1986

Авторы: Грозман, Дмитриева, Иванов

МПК: F16H 1/00, F16H 1/32

Метки: звеном, передача, промежуточным

...с промежуточным звеном; на фиг.2 - разрез А-А на фиг.1. Передача с промежуточным звеном содержит нецодвижное зубчатое цент" ральное колесо 1 с внутренними зубьями, ведомое зубчатое колесо 2 с внутренними зубьями, ролики 3, взаимодействующие своими торцами с торцами колес 1 и 2, и кулачок 4, расположенный на ведущем валу 5. Радиус ролика 3 в долях модуля назначают в пределах= (0,5-0,8)й 1, а профиль кулачка, полученный иэ условий соблюдения контакта всех роликов с эвольвентными поверхностя" ми зубьев и постоянства во времени передаточного отношения , описан в полярных координатах зависимостью. М, ( "гО 0=1 пч ассоб - - пчагссое - ) + 1 1 г", и е - числа зубьев неподвижного и ведомогозубчатых колес соот-ветственно;5 и к - полярные...

Номер патента: 1222834

Опубликовано: 07.04.1986

Авторы: Вайнер, Иванов, Павлов, Тумаркин, Ципкис

МПК: E21D 9/10

Метки: бурильная, шахтная

...оборудованием 5 и площадкой 6 для оператора, связанную с опорной стойкой посредством траверсы 7. Опорная стойка 3 дополнительно связана с рамой 2 гидроцилиндром 8 надвигания. Траверса 7 дополнительно связана с рамой 2 гидроцилиндром 9 подъема траверсы, а с подъемной платформой 4 - гидроцилиндром 1 О наклона подъемной платформы. Площадка 6 снабжена вертикальными направляющими 11. Рама 2 и площадка 6 связаны лестницей, состоящей из двух секций - нижней 12 и верхней 13, Нижняя секция 12 снабжена роликом 14, установленным на нижнем ее конце, и жестко связанной с ее верхним концом переходной площадкой 15 с направляющими 16, причем переходная площад ка 15 шарнирно связана с верхней частью опорной стойки 3, а ролик 14 оперт на раму 2,...

Номер патента: 1222801

Опубликовано: 07.04.1986

Авторы: Иванов, Симкин, Трущев

МПК: E04H 7/22

Метки: бункер, сыпучих

...кромками соседних оболочек и расположены в вертикальных ортогональных плоскостях, проходящих по серединам сторон бункера. Снизу оболочки 3 примыкают к нижним обвязочным элементам 2.Бункер для сыпучих материалов, квадратный или прямоугольный в плане, выполнен с прямоугольным выпускным отверстием 7, окаймленным нижними обвязочными элементами 2, повернутыми в горизонтальной плоскости на угол 45 относительно верхних обвязочных элементов.Вариант бункера для сыпучих материалов с размерами выпускного отверстия, превышающими 1/5 - 1/2 размеров верхнего плана бункера, выполнен со стенками, составленными из наклонных плоских 8 или криволинейных плит прямоугольного или трапециевидного очертания в плане, примыкающих снизу к нижним...

Номер патента: 1222733

Опубликовано: 07.04.1986

Авторы: Иванов, Терентьев, Тихонов

МПК: D21H 5/26

Метки: бумаги, напускное, сухого, формования

...ф 0 45 ментами 15 и транспортируется вдольоси барабанов под действием осевойсилы, возниканщей вследствие расположения игольчатых элементов 15 повинтовой линии на валу 14. Одновременно масса под действием центробежной силы перемещается в радиальномнаправлении к переферии барабана иподхватывается лентами 11 внутренне"го ротора. Благодаря изогнутости лентпа винтовой линии масса сохраняетосевую скорость перемещения, Поцдействием центробежной силы вследствие вращений внутреннего роторамасса перемещается в промежутках между лентами внутреннего ротора такжев радиальном направлении и попадаетв зазор между внутренним и внешнимроторами, вращающимися в противоположных направлениях, Векторы линейных скоростей лент внутреннего ивнешнего роторов...

Номер патента: 1222730

Опубликовано: 07.04.1986

Авторы: Ахмедулова, Иванов, Романов, Стебельский, Черепенко

МПК: D06F 71/36, D06F 83/00

Метки: верхней, объемного, подушки, пресса, формования, швейных

...слой 6, между слоямирасполагают клеящий фиксирующий слой7, слои 8 стеклоткани, образующиегладильный элемент и чередующиеся сфиксирующими слоями 7. Причем в качестве электро-нагревательного слояиспользуют термостойкое нагревательное полотно из эластичной ткани свплетенными в ее структуру нихромовыми нитями с шагом 2,5 м, для изоляции используют лакоткань, как паронепроницаемый слой, и асбестовую ткань,как малотеплопроводящий слой,1 ОПосле укладывания слоев настилана поверхность модели подушки прессаи закрепления выводов нагревательныхэлементов разборный корпус закрывают.В верхней части корпуса расположен Бпуансон 9, который имеет возможностьвозвратно-поступательного движения ввертикальном направлении. Поверхность...

Номер патента: 1222710

Опубликовано: 07.04.1986

Авторы: Иванов, Носков, Паршин, Стрекалов

МПК: C23C 2/00

Метки: алюминирования, горячего, линия

...- чеция испадачи брызг в помещение1. 2 О 7" Зс ного конвейера 33 на противоположной стенке камеры установлена натяжная секция 36.Линия горячего алюминирования работает следующим образом.Подлежащие обработке сварные уз - лы, уложенные на специальные поддоны, устанавливают на входной конвейер 2 печи 1 термического обезжиривания и подают в печь, где нагревают дос300-350 С для полного выгорания масляных загрязнений. После этого поддоны 22 с изделиями поступают на роликовый конвейер 24 камеры 3, где на них под давлением подают из сопел холодную воду, создавая терк- ческий удар. За счет разницы коэффициентов термического распирения окалины и чистого железа основнаячасть окалины отделяется от изделия и падает на дно ванны, Уменьшается также...

Номер патента: 1222705

Опубликовано: 07.04.1986

Авторы: Иванов, Кавицкий, Леках, Лысов, Никитин, Розум, Столяров, Хорошко, Черкасов, Шамов

МПК: C22C 37/10

Метки: высокопрочный, чугун

...240 9 О. Верхний 60 60 240 980 ВНИИПИ Заказ 1671/25 Тираж 567 Подписное Произв.-полигр, пр-тие, г, Ужгород, ул. Проектная,Изобретение относится к металлургиив в частности к разработке составов высокопрочного чугуна.Целью изобретения является повы- шение ударной вязкости улучшениежидкотекучестив снижение отбела при сохранении уровня механических свойств. Изобретение иллюстрируется приме О рами конкретного выполнения. Составы известного и предложенного чугунов, а также их свойства приведены в табл. и 2.Повьппение жидкотекучести предла гаемого сплава по сравнению с известным достигается в основном за счет определенного более низкого содержания алюминия в сплаве. Дополнительный совместный ввод кальция и суммы церия, лантана и неодима...

Номер патента: 1222695

Опубликовано: 07.04.1986

Авторы: Балмагамбетов, Гладилин, Гладков, Гринвальд, Дроздов, Иванов, Лебедь, Осипов, Ульянов, Фрадкин, Шевченко, Якушев

МПК: C22B 1/16

Метки: агломерата, магнезиального, производства

...этого показателя по разовым пробам в 2,8 раза,свидетельствуя о более устойчивом режиме спекания агломерата с отношениемБО /МрО 8,5Одновременно отношение Б 10 /МОгявляется показателем плавкости шихты, выражая количественную (БОг ) икачественную (МрО) характеристики.Изменение отношения БОг/МрО изменяет плавкость шихты и вызывает необходимость управления термообработкой слоя под горном, устраняя переоплавление или недопек верхней части спекаемого слоя. Снижение температуры плавления магнезиальных;шихт требует снижения температурыозажигания на 80 С на единицу уменьшения БОг/МдО с 8,5 до 6,5, чтопозволяет избежать снижения выходагодного. При дальнейшем повьппении содержания магнезия, когда БЮг/МдОстановится меньше 6,5 (до 4,6),...

Номер патента: 1222637

Опубликовано: 07.04.1986

Авторы: Андреенко, Бидус, Виницкий, Иванов, Пескин, Приходько

МПК: C03B 3/00, C03B 5/027, F27B 3/08 ...

Метки: печь, расплава, силикатного

...стены печи.Для подачи шихты на лоток 11 с аспирационным укрытием 12 за печью установлен бункер 13 с вибролотком 14.Ускорению продвижения шихты спо" собствует процесс декарбонизации карбонатных пород, входящих в состав шихты, начинающийся сразу после соскакивания с лотка в расплав кусочков шихты, при этом шихта расплывается по зоне активного плавления,покрывая ее всю тонким слоем,Процессы декарбонизации, дегазации и стеклообразования совмещаютсяпо времени в одной зоне - зоне активного плавления, Это интенсифицируетпроцесс плавления, заканчивающийсяуже до распределительной части ванны,что увеличивает время гомогенизациирасплава.Час гь ванны (зона плавления) ис -пользуется для гомогенизации, приэтом увеличение времени гомогенизации...

Номер патента: 1222635

Опубликовано: 07.04.1986

Авторы: Иванов, Перелетов

МПК: C03B 1/00

Метки: брикетированной, нагрева, шихты

...бункера 6.Отходящие газы, прошедшие через слой перфорированной шихты и имеющие температуру, близкую к температуре конденсации водяных паров поступают к трубам 1, опущенным в слой шихты 2. В трубах отходящие газы охлаждаются с конденсацией водяных паров на внутренней поверхности труб, а затем и вставок, Цилиндрические вставки 4 сужают сечение канала для прохода газа, скорость его увеличивается при той же поверхности теплообмена и пленку конденсата выдувают на труб ную доску 3. Чтобы конденсат не стекал обратно в трубы, концы их выступают над трубной доской. Вставки жестко крепят внутри труб. Конденсатс трубной доски стекает в гидрозатвор 5 и сливается через отверстие 7. Отходящие газы удаляются из печи через трубку 8. 22635 2Шихту,...

Номер патента: 1222626

Опубликовано: 07.04.1986

Авторы: Вертиев, Иванов, Назаренко, Сытник

МПК: B66F 1/08, B66F 7/00

Метки: подъемник, шаговый

...пальцы или наоборот) с траверсой 5, т.е. передачи нагрузки с траверсы 5 на ригель 6 на время перестроповки.В верхней части каждой строп овоч ной тяги 9 выполнено отверстие, в которое установлена ось 21. На консольные части этой оси насажены эксцентрики 22, которые опираются на опорные седловины, установленные на консоли 7 ригеля 6 по краям продольных отверстий. Эксцентрики 22 позволяют регулировать длину каждои строповочной тяги 9, что обеспечивает плавную без динамических ударов передачу нагрузки (от поднимаемого груза) с травсрсы 5 на ригель 6.10 На раме 1 установлена сборная прямоугольная вертикальная опорно-направляющая обойма 23, состоящая из двух, жестко скрепляемых между собой в вертикальной плоскости решетчатых панелей 24...

Номер патента: 1222616

Опубликовано: 07.04.1986

Авторы: Иванов, Крымов, Цебоев

МПК: B66C 7/00

Метки: крепления, подвесного, подкранового, пути

...у актор Н. Тупицааз 1 ббз 21ВН 1130 или Изобретение относится к подъемно-транспортному машиностроению, а именно, к конструкциям подвесных подкрановых путей.Цель изобретения - снижение металло- емкости устройства.На фиг. 1 изображено устройство крепления подвесного подкранового пути, общий вид; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 ограничитель взаимного положения скоб, вариант; на фиг. 4 - разрез А - А на фиг. 3.10Устройство крепления подвесного подкранового пути содержит С-образные скобы 1, установленные с возможностью охвата полок 2 подкрановых балок 3 и опорного узла 4, и узел фиксации .скоб относительно полок, причем каждая скоба 1 выполнена с продольным выступом 5 на каждом из ее концов, имеющим криволинейную поверхность в зоне...

Номер патента: 1222578

Опубликовано: 07.04.1986

Авторы: Иванов, Морозов, Николаев

МПК: B30B 15/28

Метки: защитное, прессу

...механизмов в рабочую зону пресса.1 ОНа фиг. 1 показано защитное устройство; на фиг. 2 - фрагмент электрической схемы системы защиты.На ползуне 1 пресса закреплен пуансон 2 и упор 3 со скосами, На столе пресса установлена матрица 4, обслуживаемая приводным исполнительным механизмом, например механизмом подачи заготовок, включающим бункер-наког 1 итель 5 и рабочий орган 6 с приводом от цилиндра 7.Устройство включает в себя также конечные выключатели 8 - 10, один (8) из которых закреплен на рабочем органе 6, а два других закреплены на станине пресса в крайних положениях рабочего органа. При этом нормально замкнутые контакты 11 конечного выключателя 8 последовательно подключены к цепи А кнопки Стоп пресса, а нормально разомкнутые...
