Иванов

Номер патента: 1020559

Опубликовано: 30.05.1983

Авторы: Иванов, Кашкинов, Котеленец

МПК: E06B 3/46

Метки: ворота, раздвижные

...подвески, установленных нанаправляющей, бесконечную роликовуюцепь, огибающую натяжной и приводнойблоки, привод перемещения и подпружиненный кронштейн с упором, снабжены ограничителем, расположенным на подвеске наднижней ветвью цепи привода, а упор кронштейна выполнен с возможностью контакта с нижней средней частью звена цепи изакреплен на подвеске.Конец упора выполнен с радиусом, равным радиусу средней части звена цепи.На фиг, 1 изображены ворота, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - узел 1 на фиг. 1; на фиг. 4 - разрез Б-Б на фиг. 1.Раздвижные ворота включают ригель 1, полотно 2, закрепленное на ригелепосредством катков 3, расположенных на подвеске 4 и 5 и установленных на направляющей 6, причем подвеска 4 имеет...

Номер патента: 1020552

Опубликовано: 30.05.1983

Авторы: Иванов, Макаров

МПК: E04H 9/02

Метки: здания, опора, сейсмостойкого, сооружения

...включает в себя опорные пояса 1, выполненные в виде упругих дисков с противолежащими коническими углублениями 2, в центре которых имеется сферическое углубление 3, между которыми размещен промежуточный подвижный элемент 4, выполнен 5 10 15 20 25 Зо Зг 40 45 50 55 ный в виде упругой шаровой оболочки. Элемент 4 может быть выполнен также в видеоболочки, имеющей форму эллипсоида вращения,Опорные пояса 1 опираются на упругиеэлементы 5, выполненные в виде торообразных оболочек, опертых на опорные плиты 6.В замкнутых полостях оболочек 4 и 5 размещены вкладыши 7, выполненные из материалов, обладающих диссипативными свойствами, например из неопрена.Для повышения податливости в вертикальном направлении опора может бытьснабжена несколькими...

Номер патента: 1020517

Опубликовано: 30.05.1983

Авторы: Болотин, Иванов, Коваль, Моторный, Смородинов, Федоров, Феклин

МПК: E02D 27/00

Метки: возведения, фундамента

...давление.Р - структурная прочность В качестве увеличивающегося в объегрунта ниже подошвы Фун р ме материала, заполняющего скважины3 и 4 могут использоваться различныеЬ -ши 9 ина фундамента,считаяматериалы, например, негашеная изве тизвестьпо наружным поверхностям с песком в состоянии 3:1 постен. объему.Скважины 4, расположенные за пре-,делами стен 1, заполняют материалом, ф 5 . При эамачквании основания "водойющкмся в объеме на высоту ) подъем уровня грунтовых вод, замачиопределяемую иэ выражения ванне через специальные скважины ит.п. ) происходит эамачквание негаР-юР.шенной извести (илк другого матерка%, Ъ+Я 2 ь, 2 п ла), в результате чего осуществляетсястр гидратация извести.Остальную часть глубины скважин 4 При гидратацки иэвт ки...

Номер патента: 1020330

Опубликовано: 30.05.1983

Авторы: Анохин, Зевакин, Иванов, Рыбочкин

МПК: B65G 57/24

Метки: пакетоформирующая

...исоединен с кареткой 5 через вертикальный палец 9, входящий свободнов отверстие штока и неподвижно закрепленный на каретке. В механизмпередвижения слоя входит также установленная на подшипниках в стойках10 заслонка 11, имеющая рычаг 12,взаимодействующий с упором 13, за"крепленным на стойке 10,На раме закреплены направляющие14 для каретки 5 и четыре упора,состоящие иэ корпуса 15, подпружиненного упора 16, пружины 17, гаек 18для регулировки усилия поджима, Наодном из подпружиненных упоров установлен копир 19, взаимодействующийс двумя конечными выключателями 20и 21, входящими в схему автоматики,управляющей работой машины, На рамезакреплен подъемник 22, роликоваядорожка 23 и подающий мешки транспортер 24 и сталкиватель 25 сформированного...

Номер патента: 1020276

Опубликовано: 30.05.1983

Авторы: Аронов, Гамалей, Иванов

МПК: B60L 11/02

Метки: дизель-генераторной, мощности, средства, транспортного, установки

...выход которого подключен к 10входу регулятора мощности дизеля,селективный узел, соединенный входом с выходом генератора, а выходом - с одним иэ входов суммирующего усилителя, выход которого соединен с управляющим входом выпрямителя, силовой вход которого подключен к возбудителю, а выход - кобмотке возбуждения генератора, идатчик частоты вращения дизеля 13.Недостаток известного устройствазаключается в том, что при работедизеля на малых позициях контроллера машиниста обеспечивается малаявеличина потока охлаждающего воздуха, проходящего через тяговые двигатели, что может привести к их перег- .реву и выходу иэ строя.Цель изобретения - повышение надежности работЫ дизель-генераторнойустановки и электрической передачитранспортного...

Номер патента: 1020156

Опубликовано: 30.05.1983

Авторы: Будзинский, Данилин, Иванов, Рутковский, Салихов, Синячов

МПК: B01J 4/02

Метки: приготовления, процессом, смесей, углеродистых

...смеси, соединенные через блок 8 задания производительности с дозаторами 9 сыпучих компонентов и через блок 10 задания производительности дозатору 11 связующего,Количество элементов 1, 2, 4, 8 и 10 зависит от числа сыпучих компонентов, входящих в состав приготовляемой смеси и дозируемых из самостоятельных емкостей сортовых бункеров ) 12 в,смеситель 13, в который из емкости 14 подают связующее (пек ).Пробоотборники 1 периодически отбирают пробы каждого вида сыпучего компонента. Из пробоотборников 1 пробы поступают в анализатор 2 содержания каждой контролируемой фракции в каждом компоненте, Из блока 2 значение содержания каждой контролируемой Фракции в каждом компоненте вводят в блок 3 вычисления нового содержания. каждого вида сыпучего...

Номер патента: 1020131

Опубликовано: 30.05.1983

Авторы: Бахарев, Боровиков, Востриков, Иванов, Николаев, Родэ, Смирнов, Титов, Третьяков

МПК: A62C 1/00

Метки: гермоотсеке, пожара, тушения

...объем отсека, а затем понижают давление в гермоотсеке.Поскольку давление газа в пузырьке пены приблизительно равно давлению атмосферы гермоотсека, то в соответствии с уравнением Менделеева-Крайперона при понижении атмосферного давления в гермоотсеке объем пузырька, а следовательно и кратность пены будет увеличиваться, при этом пена будет заполнять объем секции тушения. Пожаротушение будет осуществляться меньшим, чем в известном способе, количеством раствора пенообразователя. Кроме того. при снижении давления атмосферы уменьшается парциальное давление кислорода, что облегчает процесс тушения.Например, наибольшая пожарная опасность на береговом гипербарическом комплексе ГКК-ДПвозникает при давлении в отсеке Рнач=0,3 МПа, при этом в...

Номер патента: 1020055

Опубликовано: 30.05.1983

Авторы: Брандт, Иванов, Олифиренко, Страйстарь

МПК: A01D 46/24, A01D 46/26

Метки: уборочной, улавливатель

...части лепестков, контактирующие со штамбом, не должны повреждатьего и, следовательно, должны быть эластичными, в то же время сами лепестки,проходящие не только штамбы, но и шпалерные столбы, подвержены значительномуизносу.Цель изобретения - повышение полнотыулавливания.Поставленная цель достигается тем, чтокаждый лепесток установлен с возможностью поворота вокруг продольно-горизонтальной оси и снабжен установленным передним по ходу движения машины щупом, который связан с лепестком посредством механизма его поворота,Иа нерабочей поверхности каждого лепестка установлена пластина, имеющая паз,причем щуп выполнен в виде подпружиненного толкателя с роликом на одном концеи пальцем на другом, а механизм поворота -в виде коленчатого двуплечего...

Номер патента: 1020029

Опубликовано: 30.05.1983

Автор: Иванов

МПК: A01C 7/04

Метки: аппарат, высевающий, пва-3, пневмовибрационный

...ц. 40.3 ц(рт содержит источник изб,3303 оОлдвлс ция (цпик(3:4(3, к 0 Ор 3 й ск)сл цц 55с виревой с мсц 30 й к;3 мсрой 1. сцдбжсццойссмяцр 0340,101 - и с с 3 ООЙ 140 м 3 л.151 псрс.крытия ссмяпровола 2. Устройство 3 для перкры 545 ссмяпровола 2 соединено кана,ом 4 с олцос 1 абильным струЙным усилите. лм 5, который имеет питающий канал 6 с соплом 7, соединенный через камеру 8 с 4 тос 33(ко 3 избыточного давления, выходцыс кзцзлы 4 и 9, олин из которых (9) .Ообп(дсГс 51 с ат(осфероЙ и каналы 10 и 11 прдвлсция со связью 12, включающей ресинр 13. Устройство 3 лля перекрытия семя- провода 2 выполнено в виде цилиндра 14, установленного с зазором на выходном канале 4 струйного усилителя 5. Каналы 10 и 1 правления соединены друг с другом язью...

Номер патента: 1019581

Опубликовано: 23.05.1983

Авторы: Иванов, Шустер-Шерман

МПК: H03C 1/54

Метки: балансный, модулятор

...импульсов.Балансный модулятор работает следующим образом.формирователь б стробирующих импульсов построен таким образом, что он вырабатывает короткие импульсы со скважностью более 30 ) в моменты времени, когда напряжение источника 2 модулирующих синусоидальных ) сигналов фиг. 2,ы) достигает амплитудных значений одного из знаков, например, положительного. Эта последо" вательность импульсов модулирующей частоты (фиг. 2,5) управляет работой блока 5 выборки-хранения. Закороткое время длительности импульсов осуществляется выборка, в остальное время периода - хранение."Мо дулируемый сигнал формируется ис, точником 1 (фиг.2, е)Перемножитель 3 осуществляет перемножение поступающих на него синусоидального модулирующего сигнала 10 и выходного...

Номер патента: 1019399

Опубликовано: 23.05.1983

Авторы: Горюнов, Заборня, Иванов, Морозов, Мухин

МПК: G05B 11/26

Метки: варианты, его, управляющее, цифровое

...номинального значения на + 10 зна-. .чение Р Р также изменяется на + 10. 15Целью изобретения является повышение точности устройства.Указанная цель достигается тем, что в. цифровое управляющее устройся во введены ключ, триггер и последовательно соединенные аналого-цифровой преобразователь, блок памяти и . делитель частоты, второй вход которо. го подключен к выходу усилителя-ог-.раничителя, а выход - к первому входу 25 триггера, вторым входсм соединенно. го с выходом первого одновибратора, а выходом - с управляющим входом ключа,.причеМ выход блока сравнения через ключ подключен к второму управляющему входу вентиля, а вход ана- З 0 лого-цифрового преобразователя - к выходу делителя напряжения.В цифровое управляющее устройство введены ключ,...

Номер патента: 1019308

Опубликовано: 23.05.1983

Авторы: Иванов, Урусов, Фомин

МПК: G01N 29/00

Метки: калибровки, приемника, ультразвукового

...генераторимпульсов и подсоединяемый в процессекалибровки к выходу приемника регистраторэлектрического сигнала, снабжено дополнительным звукопроводом, идентичным основному и закрепленным на свободной поверхности излучателя, расположенным на другомторце дополнительного звукопровода эталонным приемником, поглощающим звукопроводом в виде длинной линии, подсоединеннымк свободной поверхности эталонного йриемника, и дополнительным регистраторомэлектрического сигнала, подключенным кэталонному приемнику, а волновые сопротивления всех элементов звукон,роводоввыбраны одинаковыми,На чертеже изображена блок-схема устройства.Устройство содержит основной звукопровод 1, закрепленный на его торце излучатель 2, закрепленный на другой поверхности...

Номер патента: 1019231

Опубликовано: 23.05.1983

Авторы: Зарипов, Иванов, Капцов

МПК: G01B 7/24

Метки: механических, напряжений, объектах, ферромагнетика

...неконтролируемых соединенный с возбуждающей обмоткой,свойств объекта, например, электро" схему формирования импульсов длительпроводности его материала Мости измеряемых интервалов времени,Целью изобретения является повы- :46 состоящую из компаратора нижнего и шение точности результатов измерений компаратора верхнего уровня сигнала, путем уменьшения влияния неконтроли-соединенных каждый первым"входом с руемых свойств объекта. измерительной обмоткой, и.источникаУказанная цель достигается тем, двух уровней сигнала с двумя выходацто согласно способу определения ме-ми, соединенного каждым выходом с, ханических напряжений в объектах из вторым входом соответствующего компа" Ферромагнетика, заключающемуся в том, ратора, вычислительную схему,...

Номер патента: 1019154

Опубликовано: 23.05.1983

Автор: Иванов

МПК: F16H 45/02

Метки: гидромеханическая, передача

...такой передачи является низкий КПД в режиме независимого отбора мощности,Цель изобретения - повышение КПД в режиме независимого отбора мощности.Указанная цель достигается тем, что в гидромеханической передаче, содержащей блокируемый гидротрансформатор, включающий лопастные насосное и турбинное колесасвязанные соответственно с полыми соосными ведущим и ведомым валами, имеющими внутренние шлицы, реактор, механическую передачу с валом отбора мощности, установленным внутри валов с возможностью осевого перемещения и имеющим наружные шлицы, взаимодействующие с внутренними, и зубчатую муфту,5 1 О 15 20 25 30 35 2кинематически связанную с валом отбора мощности, гидротрансформатор снабжен вторым насосным колесом, установленным перед...

Номер патента: 1019109

Опубликовано: 23.05.1983

Авторы: Гладышев, Гофлин, Иванов, Шмеркин

МПК: F04C 7/00

Метки: жидкостнокольцевая

...делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к компрессоростроению.Известна жидкостно-кольцевая машина, содержащая корпус,.внутри которого с зазором размещена вращающаяся тонкостенная втулка и эксцентрично установленное в ней рабочее колесо 1.Однако в известной машине втулка снабжена ребрами, с которыми взаимодействуют лопатки колеса для синхронного вращения втулки с последним, что при пуске вызывает появление ударных нагрузок и снижение надежности. Цель изобретения - повышение надежности.Указанная цель достигается тем, что в машине, содержащей корпус, внутри которого с зазором размещена вращающаяся тонкостенная втулка и эксцентрично...

Номер патента: 1019083

Опубликовано: 23.05.1983

Авторы: Аверьянов, Емельянов, Иванов, Казаков, Немировский, Репнев, Соловьев, Сорин, Федоров, Чиняев, Чистяков, Шнейдер

МПК: F01N 1/08

Метки: внутреннего, выхлопа, глушитель, двигателя, сгорания, шума

...перфорацию спервой по потоку промежуточной камерой и подключенную к выпускной, завихритель установленный во второй промежуточной камере, и кольцевой канал,охватывающий центгальную трубку исвязывающий вторую промежуточную камеру с выпускной, первая промежуточнаякамера по меньшей мере частичноразмещена во второй соосно с последней камере против входного патрубка размещен отражатель. 4. Глушитель по пп, 1, 2 и 3, о тличаюшийся тем,чтокорпус в районе второй промежуточной камеры снабжен охлаждающими ребрами.и отделена от нее цилиндрической стенкой, завихритель выполнен в виде спиральных трубок, прикрепленных к цилиндрической стенке разделяющей камеры, и кольцевой канал, охватывающий центральную трубку, выполнен сужающимся.При этом во второй...

Номер патента: 1018953

Опубликовано: 23.05.1983

Авторы: Дьяченко, Иванов, Калюжный, Кузнецов, Олейников

МПК: C09C 1/24

Метки: железоокисного, пигмента

...железа, являющихся отходом производства пигментной двуокиси титана.Известен способ получения железоокисного пигмента путем термообработки при 200-600 С смеси сульфата железа 1 Н)и карбоната щелочного металла при 5-30-ном избытке последнего от стехиометрического количества, выщелачивания образовавшегося спека водой и отделения твердой фазы - железосодержащего продукта от раствора сульфата щелочного металла 11, 15Недостатком способа является то, что он не обеспечивает высокую производительность процесса и высокие цветовые характеристики пигмента.Наиболее близким по технической 20 сущности и достигаемому результату является способ получения желеэоокисного пигмента, включающий термообработку смеси сульфата железа 11) и карбоната...

Номер патента: 1018879

Опубликовано: 23.05.1983

Авторы: Иванов, Суворов

МПК: B65B 7/18

Метки: клапанных, мешков, патрубка, расфасовочной, съема

...установленными во втулках на раме направляю- шими, а толкатель для мешков выполнен в виде каретки, жестко соединенной с направляющими.На фиг. 1 изображено устройство для съема клапанных мешков, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - кассета для мешков; на фиг. 4 - вид А на фиг. 2; на фиг. 5 - вид Б на фиг. 3; на фиг. 6 - разрез В-В на фиг. 4.Устройство для съема клапанных мешков с патрубка расфасовочной машины включает загрузочный бункер 1, весовой механизм 2 с наполняющим патрубком 3 и опорной площадкой 4, толкатель для мешксв, механизм закрытия клапана и отводящий конвейер.Толкатель для мешков выполнен в виде подвижной каретки 5 с пневмоприводом 6, жестко соединенной с направляющими 7, установленными во втулках 8 на раме...

Номер патента: 1018875

Опубликовано: 23.05.1983

Авторы: Иванов, Финкель

МПК: B63C 1/02

Метки: ветрозащитное, дока, закрытие, плавучего, торцовое

...торцового закрытия плавучего дока, в рабочем положении (вид на торец дока); на фиг. 2 - то же, в нерабочем положении, вид сбоку.Ветрозащитное торцовое закрытие плавучего дока содержит гибкое полотнище 1,нижняя кромка которого присоединена к барабану 2, размещенному в выгородке 3 кринолина 4 дока 5, смонтированные на торцах башен 6 вертикальные направляющие 7, в которых установлены каретки 8 с приводом, с которыми соединены углы полотнища 1.Каретки 8 соединены с тросами 9 с доковыми шпилями 10 и снабжены фиксаторами их положения по высоте. Боковые кромки 11 полотнища 1 связаны с ползунами 12, установленными с возможностью их перемещения в вертикальных направляющих 7.Полость барабана 2 соединена патрубком 13 с источником...

Номер патента: 1018830

Опубликовано: 23.05.1983

Авторы: Ануфриев, Иванов, Лапин, Пришвин, Сабанцев, Теплоухов

МПК: B23K 31/02

Метки: дуговой, сварки

...смонтирован механизм 10 копирования с электродвигателем 13. От электродвигателя через редуктор приводится во вращение шестерня 14, которая перемещается по криволинейной рейке 15, делительный диаметр которой является эквидистантной свариваемой линии. Соосно с шестерней 14 смонтирован ролик 16,перемещающийся: по пазу П копира 9. На корпусе механизма 10 копирования установлен второй ролик 17, идентичный ролику 16. Ролик 17 перемещается по 5 второму пазу П 2 копира 9На нижнем конце балки 12 расположен кронштейн 18 со сварочной головкой 1, Кронштейн 18 может поворачиваться относительно балки 12 вок руг оси 01. Механизм 10 копирования связан с кронштейном 18 тягой 19 с шарнирами на концах.Привод перемещения механизма деформирования состоит иэ...

Номер патента: 1018809

Опубликовано: 23.05.1983

Авторы: Иванов, Коротков, Лемутов, Никитинский, Судьин

МПК: B23B 27/16

Метки: резец

...тем, что резец, содержащий рабочую часть, выполненную в виде многогранной пластины, установленной25 на штифте с возможностью поворота и упругого взаимодействия с корпусом, снабжен клиновидным элементом, из упругодеформнруемого материала, расположенным между корпусом и боковой гранью пластины.30На фиг, 1 изображен резец, вид сбоку; на фиг, 2 - то же, вид сверху; на фиг. 3 - разрез А-А на фиг, 2; на фиг 1 4 - узел Г на фиг. 3; на фиг. 5 - положение рабочей части и упругодеформируемого клиновидного 35 элемента до начала резания; на фиг. 6 - то же,в процессе резания; на фиг, 7 - то же, послеокончания резания.Резец состоит иэ корпуса 1, в гнезде которого на штифте 2 установлена с воэможностьюповорота рабочая часть 3 (фиг. 1), Винт...

Номер патента: 1018737

Опубликовано: 23.05.1983

Авторы: Гришанов, Данилов, Иванов, Москвитин, Плахтин, Симочкин

МПК: B21B 35/12

Метки: клеть, шестеренная

...осевого первмещения и соединенных между собой в.осевом направлении гайкой с левой и правой резьбой, а на стаиине установлены тормозные элементы, взаимо действующие с гайкой 1.2 1 .Наиболее близкой к изобретению является шестеренная клеть, содержащая корпус и шестеренные валки с косозубым зацеплением и упорные подшипники 3.В известных клетях частично решается задача установки зубчатых венцов шестеренных валков, однако жесткость зацепления остается высокой, что вызывает отрицательные явления.Цепью изобретения является нонн жение жесткости зубчатого зацепления шестеренных валков выбор зазоров в элементах главной линии при перехоц ных процессах прокатки и, тем самым, снижение цинамических нагрузок и повышение надежности оборудования глав ных...

Номер патента: 1018673

Опубликовано: 23.05.1983

Авторы: Елункина, Иванов, Лобов, Резниченко, Синчук, Соболева

МПК: B01D 5/00

Метки: конденсации, кремния, процессом, хлоридов

...компонентов системыв различных агрегатных состояниях(например, жидкость-газ), посколькУ 45учесть количество растворенных инерастворениых в жидкости газообраз.ных веществ весьма, затруднительно,что приводит к снижению извлеченияценных компонентов. 56.Целью изобретения является поВЫшение извлечения трихлорсилана вконденсируеьий продукт и предотвращение попадания полихлоридов в аппарат последующих ступеней эа счетповьанения точности регулирования.Поставленная цель достигаетсятем, что согласно способу управления процессом конденсации хлоридовкремния, заключающемся в ступенчатом ниэкотемпературном охлаждении60парогазовой смеси (ПГС) и регулировании расхода,хладаГента в конденсаторе н зависимости от составапарогазовой смеси на входе...

Номер патента: 1018598

Опубликовано: 23.05.1983

Авторы: Галин, Иванов, Ильинский, Кари, Котов, Музыченко, Сизый, Сычев, Шохин

МПК: A01G 3/04

Метки: косилка, насаждений, подрезки, сплошной, шпалерных

...+у, ф2.где- предельно допустимый угол 35поворота режущего аппарата,при котором еще сохраняетсяего работоспособность;Ч - угол трения побега по лезвиюсегмента; 40с - угол наклона лезвия сегментак:его оси симметрии; д - угол между вектором абсолютной скорости сегмента и скорости машины;- угол поворота режущего аппарата относительно неп.движного рычага, необходимыйдля обхода шпалерного столба;Я - угол поворота режущего аппа"рата относительно рычага;ограниченный упорами;Ь - длина внешней части режущегоаппарата относительно шарнира его крепления к рычагу;На фиг. 1 схематично показана косилка, общий вид;.на фиг, 2 - узелна фиг. 1,Косилка включает закрепленный нараме 1 транспортного средства рычаг2, на одном конце которого посредст"вом шарнира...

Номер патента: 1018196

Опубликовано: 15.05.1983

Авторы: Иванов, Рогов, Саморуков, Шагурин

МПК: H03K 3/286

Метки: триггер

...и через седьмой, восьмой и де- ление резисторов 22 - 27; й - сопровятый резисторы соединены с второйтивление резисторов 28 - 30; ив шиной питания соответственно. падение напряжения на .переходе баэаНа Фиг.1 изображена принципиаль-эмйттер транзисторов:эмиттерных ная схема птна Фиг 2 - .условное повторителей 11 - 14, Обычно на входе рообозначение ПТ, на Фиг,3 - принци- .17 задается постоянныйпотенциалЪ о Ц (Е пиальная схема змиттерного повторите-;:Еоп(О +О.) те. о Ео(.), ля; йа Фиг,4 - условное обозначение пусть триггер находится в состояэмиттерного повторителя; на Фиг,5 - . .-нам Ц = О 4 = 1. Если д 1, К-О гене- схема триггера на Фиг.б - временные ратоФ 19 выдает высокий потенциалОж Ц.(- 06, а генератор 18 " низкийТриггер содержит ПТ 1...

Номер патента: 1018104

Опубликовано: 15.05.1983

Авторы: Иванов, Ташлинский, Юрин

МПК: G04F 10/04

Метки: временных, интервалов

...И соответственно.На чертеже представлена Функциональная схема предложенного устройства.Устройство содержит формирователь 1 старт-импульса, формирователь 2 стоп-импульса, триггер 3, элементы 4, 5 и б И, квантующий генератор 7, реверсивный счетчик 8.Устройство для измерения временных интервалов работает следующим образом.,В исходном состоянии триггер Э и реверсивный счетчик 8 находятся в нулевом положении. По переднему и заднему Фронту исследуемого временного интервала формирователи 1 и 2 соответственно старт- и стоп-импульсов вырабатывают импульсы длительностью Т/2, где То - период следовайия импульсов квантующего генератора 7. Из старт-. и стоп-импульсов посредством триггера 3 Формируются 1 временные ворота; которые за,полняются...

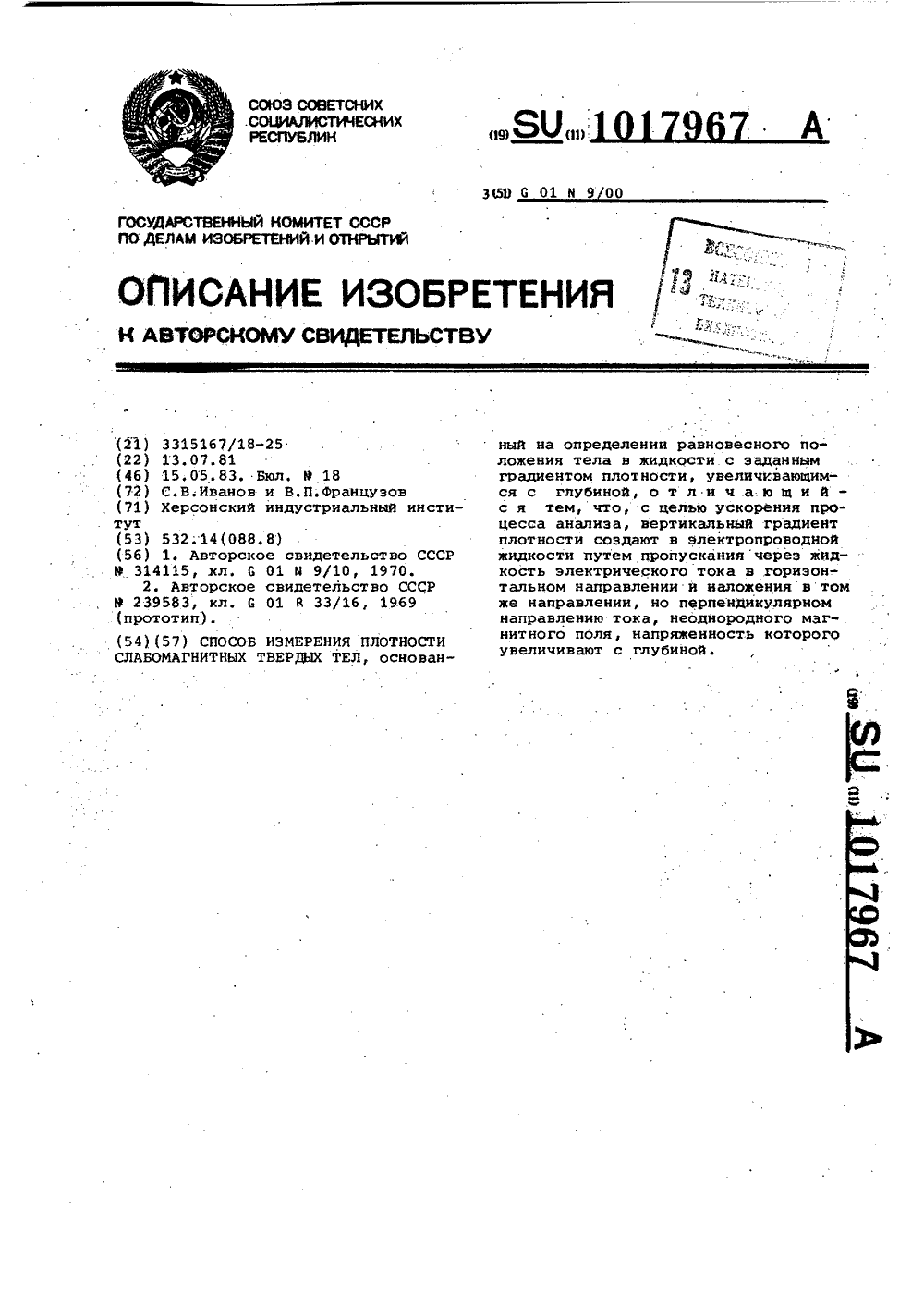

Номер патента: 1017967

Опубликовано: 15.05.1983

Авторы: Иванов, Французов

МПК: G01N 9/00

Метки: плотности, слабомагнитных, твердых, тел

...способ, согласно которомуанализ слабомагнитных твердых телпроводят путем определения равновес-ного положения последних в жидкости,с заданным градиентом плотности,увеличивающимся с глубиной 2,Недостатком такого способа является сложность либо длительность соэ.дания заданного градиента плотности.Цель изобретения - ускорение процесса анализа.Поставленная цель достигаетсятем, что согласно способу измеренияплотности слабомагнитных твердых тел,основанному на определении равновес 1ного положения тела в жидкости с заданным градиентом плотности, увеличивающимся с глубиной, вертикальный 40градиент плотности создают в электропроводной жидкости путем пропусканиячерез жидкость электрического тока вгоризонтальном направлении и наложения в том же...

Номер патента: 1017927

Опубликовано: 15.05.1983

Авторы: Гусев, Иванов, Малешин, Торгашев

МПК: G01D 5/12

Метки: бесконтактной, вращающегося, объекта, передачи, постоянного, сигналов

...экраном 7.Статорная часть 2 включает второйФерромагнитный сердечник 8 с обмоткой 9 индуктивного токосъемника вто-рой магнитный экран 10, ряд Н-образных магнитопроводов - секторов11 с расположенными на них измерительными обмотками 12. Между неподвижными магнитопроводами расположеныФерромагнитные вставки 13, отделенные от каждого чз них гарантированным воздушным зазором 14, торцы неподвижных магнитопроводов имеют скос,величиНа которого равна толщине вращающихся магнитопроводов 3,Для обесп:ения механическойпрочности роторная 1 и статорная2 части преобразователя залитыкомпаундом 15, например эпоксиднойсмолой.Статорная 2 и роторная 1 частиотделены друг от друга воздушныйзазором 16,На Фиг. 2 приведены конструкциивращающегося магнитопровода...

Номер патента: 1017920

Опубликовано: 15.05.1983

Авторы: Гольдштейн, Дьяконова, Иванов, Капцов, Новиков, Овсянников, Осипенко, Суняев, Суровова

МПК: G01B 11/16

Метки: детали, деформаций, остаточных, приращений

...предшествовавшей обработки упорядоченнуюструктуру материала детали. Выявление характерных линий, образованныхпоследовательностями характерных точек, облегчается при рассмотрениидетали с помощью оптических средств,обеспечивающих увеличение от 4,5до 10000 раз. При этом увеличениесвыше 10000 раз оказывается нецелесообразным, так как попадающее вполе зрения малое число характерныхточек с размытыми границами не образует легко идентифицируемого образца искомой характерной линии структуры материала. Идентификация образцов основывается не только на геометрических параметрах точек, но ина их взаимном расположении относительно совокуйности наблюдаемых характерных линий. Такие геометрические параметры, как расстояние междудвумя характерными...

Номер патента: 1017783

Опубликовано: 15.05.1983

Авторы: Аронов, Елисеева, Иванов, Никулин, Прохорова

МПК: E04B 1/38

Метки: перекрытий, сопряжения, стен, узел

...включакщий гофры профилированной обшивки стенового ограждения и перекрытия и металлические Фасонные элементы 2).Однако этот узел сопряжения характеризуется недостаточной герметичностью соединения и невозможностью обеспечения независимой работы сопря:гаемых конструкций.Цель изобретения - повьыение герметизации сопряжения и обеспеченке независимой работы перекрытия и стенового ограждения. Поставленная цель достигается тем, ЗО . что .в узле сопряжения стен и перекрытий, включахщем гофры профилированной обшивки стеиового ограждения и перекрытия и металлические Фасонные элементы, последние консольно эакрвпле ны на верхней повврхностк перекрытия и выполнены в виде Фартука а зубьями на конце, примыкающем к внутренней обшивке стенового...
