Иванов

Номер патента: 1167376

Опубликовано: 15.07.1985

Автор: Иванов

МПК: F16H 3/22

Метки: зубчатая, иванова, передача

...мостика 24, установленного над втулкой 20 переключения. Промежуточное зубчатое колесо 6 выполнено с зубьями упруговращательного колебания, где в двух одинаковых половинах колеса 6 расположены круглые гнезда для зубьев, последние фиксируются кольцевым фиксатором (не показано).Зубчатая передача работает следующимобразом.Крутящий момент через зубчатые колеса 13 и 14 передается на ведущие валы 2 и 3, с них через зубчатые ролики 7 и 8 - промежуточному зубчатому колесу 6, через его полувенцы и зубчатые ролики 9 и 10 - на ведомые валы 4 и 5, при помощи зубчатых колес 14 и 15 суммируется и снимается на одном из ведомых валов 4 и 5.На фиг. 1 и 4 показана работа передачи,когда цевки 21 перемещаются по спирали 20 Архимеда торцового кулачка 22 и не...

Номер патента: 1167215

Опубликовано: 15.07.1985

Авторы: Будкин, Иванов, Филиппов, Хоменко, Шварцман

МПК: C21D 1/42

Метки: индукционного, локального, нагрева

...плоскости симметриииндуктора, что позволяет выбратьоптимальные, с точки зрения получения равномерности распределениятемпературы, соотношения между геометрическими параметрами элементовиндуктора, т.е, выбрать конкретнодля каждого технологического процесса и каждой детали соотношение междушириной секций индуктирующих проводников, расстояние между ними иповерхностью изделия,Ток, подведенный к индукторуот источника питания (не показан),протекает по индуктирующим проводникам секций 3 и 4 индуктора в одном направлении и индуцирует визделии 1 ток, который протекаетпо двум зонам 7 и 8, лежащим напротив секций 3 и 4, симметричныхотносительно оси шва 2. Нагрев изделия 1, вызываемый этим током опысывается температурной кривой, представленной на...

Номер патента: 1167155

Опубликовано: 15.07.1985

Авторы: Иванов, Перелетов, Пушкин

МПК: C03B 1/00, C03B 3/00

Метки: печь, стекловаренная

...шахту 1, непрерывно заполняемую бри кетам 2 из загрузочного устройства 3,В трубе, т.е. осевом канале 4 брикета, расположено горелочное устрой-: щ ство 5. Оболочку трубы 6 устанавливают на водоохлаждаемую опору 7, а сменяемую футеровку 8 опирают на дно пе. чи 9. Расплав выводят из печи через летку 10, а отходящие газы через ды- д моход 11.Шихту, приготовленную по технологии холодно-твердеющих смесей, подают в загрузочно-формующее устройство, расположенное на колошнике шах-о ты, из которого застывшая шихта опускается в виде брикета, образуй шахту 1, являющуюся периферийной оболочкой брикета 2, сменяемая футеровка печи опирается на дно печи, а оболочку трубы из брикетированного сырья35 устанавливают на водоохлаждаемую опору с целью...

Номер патента: 1167122

Опубликовано: 15.07.1985

Авторы: Боровиков, Иванов, Клопотовский, Паюсов

МПК: B65G 47/08

Метки: выдачи, межоперационного, поштучной, транспортирования

...поворота наоси 11 отводящего приспособления 12, выполненного в виде конвейера, на тяговоморгане (цепях) 13 которого установленыгрузонесущие элементы 14, Относительнооси 11 конвейер выполнен поворотным и пос- Зредством шарнирно-рычажной системы 15и винтовой пары 16 кинематически связансо штурвалом 17 управления положения конвейера по высоте, На противоположной оси18 отводящего приспособления 12 шарнирно установлен выводной лоток 19, по наклонной плоскости 20 которого грузы перемещаются в кузов транспортного средства,причем отводящее приспособление 12 и выводной лоток 19 связаны шарнирно-рычажным механизмом 21, выполненным в виде 4пантографа.Устройство работает следующим образом. Баллоны 22 с ртутью (массой 40 кг) перемещаются...

Номер патента: 1167083

Опубликовано: 15.07.1985

Авторы: Барабанщиков, Иванов, Кузин

МПК: B60T 17/22

Метки: вагонов, величины, износа, колодок, тормозных

...луч лазера 2, отраженный от тормозной колодки 3, проходящей поле 4 визирова. ния, и подключенный через усилитель 5 на один вход узла 6 измерения отношения длительности сигналов, на другой вход которого подключен датчик 7 регистрации времени прохода колеса заданной зоны. Выход узла 6 через пороговое устройство 8 подключен к одному входу схемы 9 совпадения, на второй вход которой подключено устройство 10 счета вагонов.Лазер и фотоумножитель устанавливаются в междупутьи (с соблюдением габарита приближения) и ориентируются через вырез в боковой раме тележки под углом к верхней части боковой поверхности колодки. Датчики регистрации прохода колеса заданной зоны устанавливаются симметрично по отношению к полю визирования лазерного излучателя...

Номер патента: 1167068

Опубликовано: 15.07.1985

Авторы: Иванов, Плавельский, Сурков, Шарапов

МПК: B60P 3/16

Метки: средство, транспортное

...1Изобретение относится к специализированным,автотранспортнымсредствам, предназначенным для перевозки сыпучих и сжиженных.грузов,в частности к колесным бетонотранс-портным машинам,Цель изобретения - расширениефункциональных возможностей путемобеспечения вращения резервуара вокруг своей продольной оси при передвижении.На фиг. 1 приведено транспортное средство, общий вид; на фиг. 2 -разрез А-А на фиг. 1.Транспортное средство содержит 15седельный тягам 1, колесную тележку 2резервуар 3, который посредствомопорных колец с телами качения 4 иопорного устройства 5 со шкворнем 6закрепляется на тягаче, а посредством заднего опорного устройства 7 .на колесной тележке, привод вращениярезервуара, состоящий из двигательнасосного агрегата 8 и...

Номер патента: 1167033

Опубликовано: 15.07.1985

Авторы: Иванов, Ульшин

МПК: B29D 23/00

Метки: внутреннего, резины, рукавов, слоя, снятия

...головку 4 с приводом ее вращения 5.На резцовой головке 4 установленс воэможностью осевого перемещенияот силового цилиндра 6 через шариковую муфту 7 разцедержатель 8 срезцом 9, винтовая режущая кромка 10которого выполнена в виде полувитка (фиг. 7).На резцовой головке 4 установлена в направляющих 11 планшайба 1230с закрепленным на ней опорным подшипником 13 с возможностью перемещения в направлении, перпендикулярном направлению перемещения резцедержателя 8 от силового цилиндра 14,закрепленного на резцедержателе резцовой головки 4.На резцовой головке 4 жесткозакреплен упор 15, контактирующийс.нерабочей частью резца 9 для снятия с него слоя резины, для удаления40которого в планшайбе 12 предусмотрены окна 16,Для установки требуемой длины...

Номер патента: 1167005

Опубликовано: 15.07.1985

Авторы: Бубнов, Иванов, Красоткина, Лобусов

МПК: B27C 5/06

Метки: деревянных, заготовок, кулачково-рычажный, механизм, подачи, устройства

...23 - пластина 74.фиксаторы 65 и 66 выполнены со скосами 75, а их грани 76, противоположные скосам 75, служат для взаимодействия с торцами 77 и 78 соот ветствующих верхних ползунов 17 и 18 в крайних положениях гребенки 26.Торцы 79 и 80 верхних ползунов 17 и 18 служат при подъеме гребенки 26 в крайнее положение для отжатия фиксаторов 65 и 66 вверх.Кронштейны 70 проходят через выполненные в гребенке 26 пазы 81.На позиции 12 для выгрузки обработанных заготовок из устройства установлен толкатель 82, приводимый в движение одним из .кулачков б распределительного вала 3. Толка- тель 82 служит для выгрузки заготовок 9 в выгрузочный лоток 83.Работает механизм подачи устройства следующим образом.В исходном положении гребенка 26 опущена вниз и...

Номер патента: 1166946

Опубликовано: 15.07.1985

Авторы: Иванов, Коровин, Пухов, Сивалкин, Соцков, Суханов

МПК: B23K 11/10, B23K 37/04

Метки: контактной, сварки, точечной

...на нем рамой 2, на которой размещен стол 3 с приспособлением 4 для установки и фиксации сваривае- З 5 мого изделия 5. На столе 3 установленупор, выполненный в виде кронштейна 6 с опорной площадкой 7 и осью 8, на которой установлен подпружиненный пружиной 9 двуплечий рычаг 4 О 10. Механизм перемещения стола 3 содержит электродвигатель 11, редуктор 12, сцепную муфту 13, тормозную муфту 14,и ходовой винт 15. В конце хода стола 3 установлены амор тизаторы 16. Рама 2 установлена отно. сительно основания 1 наклонно по ходу перемещения стола и снабженанаправляющей 17, установленной параллельно механизму перемещения стола.Механизм перемещения стола снабженцапфой 18, на которой шарнирно установлен двуплечий рычаг 19, плечом20 контактирующий...

Номер патента: 1166916

Опубликовано: 15.07.1985

Автор: Иванов

МПК: B23D 23/00

Метки: поперечной, резки, станок, стержней

...жидкости 4.Механизм резки выполнен в виде набора режущих дисков 5, посаженных на валу 6, смонтированном на подшипниках качения в нише станины 1, Вращение вала 6 осуществляется от электродвигателя 7 через клиноре", менную передачу 8. Между режущими дисками 5 установлены сменные втулки 9, размер которых соответствует толщине отрезаемых заготовок.Механизм фиксации и подачи стержней выполнен в виде приводного ба рабана с вертикальной осью вращения, состоящего из двух фланцев 10 и 11, между которыми размещены зажимные устройства. Каждое зажимное устройство состоит из жестко закрепленной к фланцам неподвижной призмы 12 и набора подпружиненных рычагов 13, свободно посаженных на ось 14, закрепленную во фланцах барабана. Неподвижная...

Номер патента: 1166751

Опубликовано: 15.07.1985

Авторы: Жигис, Зубов, Иванов, Решетов, Туркин

МПК: B01J 20/10

Метки: биополимеров, разделения, сорбента, хроматографического

...порциями сухого толуола(Зх 1 л) и сухого диоксана (Зх 1 л). К полученной смеси кремнезема и органических растворителей прибавляют при перемешивании 1 л 2 -ного раствора сополимера М -винилпирролидонаи акрилоилхлорида (характеристики сополимера те же, что в примере 1) всухом диоксане и перемешивают 2 ч при25 С. После обработки раствором сополимера сорбент четырежды промывают порциями по 1 л сухого диоксана. Добавляют 50 г этаноламина и перемешивают. Через 16 ч после прибавления этаноламина раствор декантируют и сорбент промывают дистиллированной водой до нейтрального рН.П р и м е р 4. 50 г макропористого кремнезема с диаметром пор 2000 А обрабатывают 1 -ным раствором у- АПТЭС в декане 20 ч при 120 С, промывают 8 ч этанолом в...

Номер патента: 1166335

Опубликовано: 07.07.1985

Авторы: Алявдин, Глазбург, Глухов, Иванов, Панкратов, Устьянов

МПК: H04L 27/06

Метки: дискретных, приемник, сигналов

...электрическая схема предложенного приемника; на фиг. 2 - вариант выполнения бло ка двойного дифференцирования.Приемник дискретных сигналов содержит согласующий блок 1, первый 2 и второй 3 преобразователи частоты, первый 4 и второй 5 полосовые фильтры, первый 6 и второй 7 амплитудные детекторы, первый 8 и второй 9 фильтры нижних частот, первый 10 и второй 11 квадраторы, генератор 12 несущих колебаний, фазовращатель 13, сумматор 14, блок 15 извлечения квадратного корня, блок 6 двойного дифференцирова ния, пороговый блок 17.Блок 16 двойного дифференцирования (фиг. 2) содержит первую дифференцирующую цепь 18, первый усилитель-детектор 19, вторую дифференцирующую цепь 20 и второй усилитель-детектор 21.Приемник дискретных сигналов...

Номер патента: 1166255

Опубликовано: 07.07.1985

Авторы: Иванов, Лозенко, Холмов

МПК: H02P 6/22, H02P 6/24

Метки: вентильным, электродвигателем

...сигналов: каца,1 6 - канал 7 - канал 8. Преобразователь 9 частоты может быть любого типа, например двухполупериодный, выполненный ца транзисторах, Такт коммутации для лвухполупериолного преобразователя частоты составляет Х/3,Управляемый блок 13 формирования сигналов.правого и левого направления враще ния может быть выполнен на базе различных логических схем, например ца трех логических схемах ИСКЛЮЧА 101 ЦЕЕ ИЛИ 37 и формирователе 38 сигналов управления преобразователем частоты (фиг. 2). При цаличии единичного входного сигнала на управляющем,входе 14 сигналы с каналов 6 - 8 датчика 5 положения ицлуктора проходят через управляемый блок 13 ца цепи управления ключей преобразователя 9 частоты без изменения. При этом латчцк 5 положения...

Номер патента: 1166135

Опубликовано: 07.07.1985

Авторы: Белолипецкий, Иванов, Прохоров

МПК: G06F 17/18

Метки: вычисления, интервальной, структурной, функций

...Формуле 5 Й)2С(д) = )Х х(т)-х(Х-Ю)3 (3) где 8(й) - число отсчетов интервалов времени.Устройство может работать в следующих режимах.1. Вычисление структурной функции входного процесса с регулярной: дискретизацией.2. Вычисление вэаимоструктурной Функции входного процесса с регулярной дискретизацией.3. Вычисление автоинтервальной Функции входной импульсной последовательности.4, Вычисление вэаимоинтервальной функции входной импульсной последовательности.5. Вычисление структурной функции входного процесса, представленного неравноотстоящими отсчетами.б. Вычисление взаимоструктурной функции входного процесса, представленного неравноотстоящими отсчетами.Рассмотрим работу устройства на примере 6-го режима, как наиболее общего по отношению к...

Номер патента: 1166057

Опубликовано: 07.07.1985

Авторы: Дмитриев, Иванов, Лукичев, Сазонов, Трубников

МПК: G05B 11/01

Метки: пъезодвигателем

...6, эмиттерные повторители 7 и 8, усилитель 9, накопительные элементы 10 и 11, трансформаторы 12 и 13, выпрямители 14 и 15, делитель 16, источники 17 и 18 постоянного напряжения, сумматор 19, . делитель 20 и пьеэодвигатель 21.Устройство работает следующимобразом.Генератор 5 вырабатывает управля"ющие импульсы (фиг.2 ю) с постоянной частотой, длительность которыхравна половине периода следования.Эти импульсы поступают на управляющие входы ключей 2 и 4, вызываяих одновременное открывание, и через инвертор 6 - на управляющийвход ключа 3, вызывая его открыва"ние в противоположной фазе по отношению к ключам 2 и 4. На входыпервого и второго эмиттерных повторителей 7 и 8 поступает выходнойсигнал 0 (фиг,2 Б) усилителя 9,на вход которого...

Номер патента: 1166015

Опубликовано: 07.07.1985

Авторы: Даниленко, Иванов, Ильницкий

МПК: G01R 27/28

Метки: параметров, свч-элементов

...детектора 8 максимально Убиминимально Ббв те моменты времени,когда изменение фазы, вносимое управляемым фаэовращателем 6, Равноо -и6 макс 6 миниб макс 6 мн и,1 ОЧ: ч+7- -Ла фИз системы двух уравнений (4) определяются модуль коэффициента отражения Г и его фаза Ч, определяемая цв момент времени; когда напряжение.на выходе амплитудного детектора 8равно УЕ+ - Х -,сУ и =К (,1+Г), 151 20ВЕ,Ч+ " Х,=Ю+7 О н=К(,1-).Процесс определения мод.ля и Фазы коэффициента отражения исследуемого СВЧ-элемента 7 происходит следующим образом. Блокинг-генератор 25работает. либо в автоколебательном,либо в ждущем режимах, что определяется режимом работы СВЧ-генератора Зф1. Импульсом с выхода блокинг-генера"Ьтора 25 опрокидывается триггер 15,единичное...

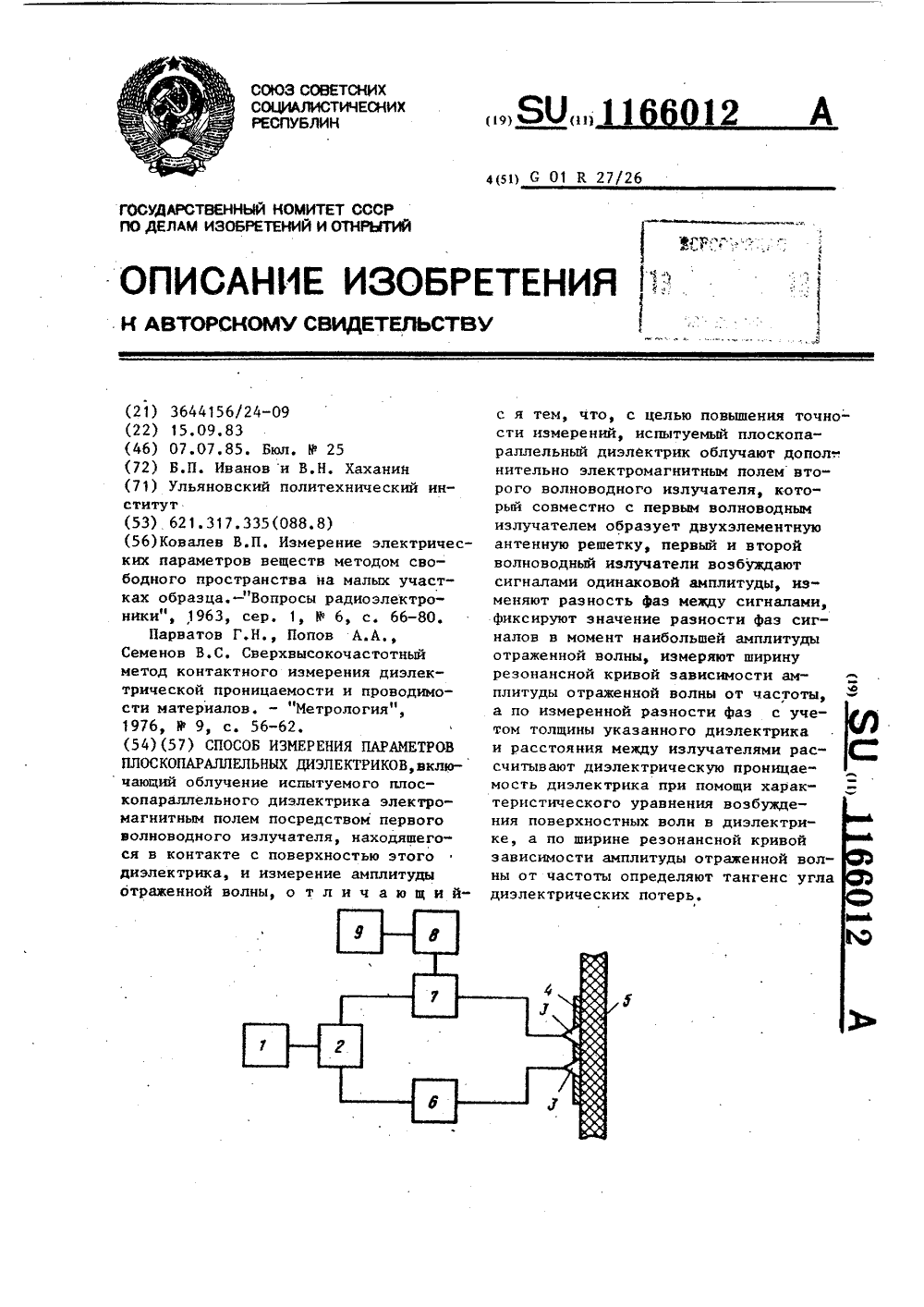

Номер патента: 1166012

Опубликовано: 07.07.1985

Авторы: Иванов, Хаханин

МПК: G01R 27/26

Метки: диэлектриков, параметров, плоскопараллельных

...поверхностных волн в диэлектрике, а по ширине резонансной кривой зависимости амплитуды отраженной волны от частоты определяют тангенс угла диэлектрических потерь.1166012 Х, -К2 2 :-1 Х.-ГК Составитель В. ВасильевТехред И.Асталош Корректор А. Тяско Редактор П. Коссей Заказ 4305/39 Тираж 748ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Подписное филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Изобретение относится к технике радиотехнических измерений в диапазоне СВЧ и может быть использовано для измерений диэлектрической проницаемости плоскопараллельных диэлек триковЦелью изобретения является повышение точности измерения.На чертеже показано устройство, реализующее...

Номер патента: 1165942

Опубликовано: 07.07.1985

Авторы: Брылин, Егоров, Иванов, Котов, Ламухин, Савинов

МПК: G01N 15/04

Метки: гранулометрического, доменной, печи, состава, шихтовых

...штанг 15, снабженных П-образными рамками 16 подвескимаятниковой платформы 2,Маятниковая платформа 2 выполнена в виде прямоугольной рамки с опорными пластинками 17 на углах, соединена с приводом 4 с помощью поперечной перекладины 18 и подвешенана раме 3 на четырех тягах 19,Платформа 2 и рама 3 изготавливаются из гнутого профиля квадратного сечения размером, 30 х 30 мм.Нижнее сито 1, размещенное непосредственно на платформе, выполнено в виде поддона с глухим днищем. Корпуса сит 1 изготовлены из легкого материала и укреплены металлическими уголками 20, являкщимися одно-. временно фиксаторами взаимных поло10 Контроль гранулометрического состава шихтовых материалов доменнойпечи производят следующим образом,В районе производства исследова- З...

Номер патента: 1165864

Опубликовано: 07.07.1985

Авторы: Иванов, Литвин, Уткин, Хлудеев

МПК: F27B 7/22

Метки: вращающейся, опора, печи

...спаренных барабанов с намотанными на них тросами, свободные концы которых соединены с корпусами подшипников, снабжена прикрепленными к каждому барабану кулачками с намотанными на них тросами, свободные концы которых соединены с гидроцилиндром. На чертеже изображена опора, общийвид.Печь своим бандажом 1 опирается наролики 2 и 3, установленные под углом 2 ф относительно центра печи. Ролики 2 и 3 с помощью оси и подшипников установлены в корпусах подшипников 4 и 5; которые посредством поперечных направляющих смонтированы на общей раме 6. Корпуса 10подшипников 4 и 5 соединены друг с другом с помощью гидроцилиндров 7 и устройства для регулирования силы поджатия роликов.2 и 3 к бандажу 1. Рабочие полости гидроцилиндров 7 соединены...

Номер патента: 1165841

Опубликовано: 07.07.1985

Авторы: Иванов, Карпушин, Мисюкевич, Ничипорович, Черняк

МПК: F16H 27/06

Метки: мальтийский, механизм

...цель достигается тем, что в мальтийском механизме, содер жащем ведомый вал, установленный на нем мальтийский крест с пазами и фиксирующими выемками и ведущее звено в виде эксцентрика с пальцем и фиксирующей шайбой, взаимодействую- ЗО щей с фиксирующими выемками, вал выполнен с продольными прорезями, мальтийский крест - в виде секторов, размещенных в прорезях вала, а механизм снабжен плоской пружиной, обхватывающей взаимодействующую с фик. сирующими выемками поверхность Фиксирующей шайбы.На фиг. 1 схематично изображен мальтийский механизм, вид спереди; на Фиг, 2 - то же, вид сверху; на Фиг. 3 " разрез А-А на фиг. 1Мальтийский механизм содержит ведомый вал 1 с прорезями (не обоэ 41 гначены), мальтийский крест,...

Номер патента: 1165677

Опубликовано: 07.07.1985

Авторы: Абдуллаев, Иванов, Камбаров, Рубинер, Тактаров, Хайдаров, Ярошевич

МПК: C07C 15/14

Метки: дифенила

...продукты пиролиза направляют на обогрев куба колонны вьделения дифенила, далее из куба колонны вьщеления дифенила с температурой 430-440 С их подают на обогрев куба колонны вьделения бензола, а затем иэ куба колонны вьделения бензола поток продуктов пиролиза при 400-4 10 ОС направляют на испарение и подогрев до 190-210 С сырьевого бензола, поступающего затем на пиролиэ, и далее подают охлажденный поток продуктов пиролиза на 3-5-ю тарелку колонны выделения бензола для их разделения.На чертеже дана схема осуществления предлагаемого способа.Свежий и циркуляционный бензол подают по линии 1 в конвекционную камеру печи 2. При 400 в 4 С бензол поступает в радиантную камеру печи, в которой он нагревается до 770- 800 С, причем нагрев от 650 до...

Номер патента: 1165661

Опубликовано: 07.07.1985

Авторы: Барил, Гаврилов, Иванов, Инютин, Линкевич, Мытарев, Петрашун, Сяурис

МПК: C04B 30/02

Метки: высокотемпературных, диффузионных, листового, нагревателей, печей, теплоизоляционного

...гидромассына основе каолинового волокна, фор-, 45мование из неевакуумной Фильтрацией на.сетке влажного ковра и по-,следующую тепловую обработку,влажный ковер после формования под.катывают на односторонних вальцах, 50с этой же стороны наносят упрочняюсьщие поверхность вещества,.прокаты.вают на двусторонних вальцах, атепловую обработку начинают со стороны, свободной от нанесенного ве-. 55щества,В качестве веществ, упрочняющихповерхность, наносят водный раствор Повышенная из-за применения глинистых добавок плотность и соответственно прочность материала на изгиб ус. -ложняет футеровку (теплоизоляцию)цилиндрических спиральных нагревательных элементов диффузионных печейи повьппает трудоемкость этого процесса и расход материалов,...

Номер патента: 1165644

Опубликовано: 07.07.1985

Авторы: Ахмедьянова, Баранов, Бикчантаева, Иванов, Кубарева, Пудовик, Тарасова, Фаттахова, Шегидевич

МПК: C02F 5/10

Метки: ингибирования, солеотложений, состав

...и моновинилового эфира дизтиленгликоля, в мас.7,40:60 соответственно.П р и м е р. Для приготовлениясостава берут 1 г сополимера и растворяют при перемешивании в 99 г воды.Составы, содержащие 2 - 50 мас, ч.сополимера, остальное - вода, готовятся аналогично.Полученные составы дозируют врабочие среды для испытаний в качестве ингибиторов отложений солей кальция, магния и бария с учетом содержания сополимера в составе.Предлагаемый состав содержит 150 мас.Е сополимера, остальное - вода. Использование состава с содержанием сополимера менее 1 мас. ч. представляется нецелесообразным дляпрактического применения при дозировании больших объемов ингибитора впромысловых условиях. При использовании же составов с содержанием сополимера выше 50...

Номер патента: 1165607

Опубликовано: 07.07.1985

Авторы: Иванов, Федосеенко

МПК: B65B 3/30

Метки: банок, дозатор, жидкостями, консервных, наполнения

...банками.3. Дозатор по п. 2, отличающийся тем, что датчики верхнего приспособления для пережима концов эластичного рукава расположены от стенок корпуса на расстоянии, в два раза большем, чем датчики нижнего. 2На фиг. 1 изображен предлагаемый дозатор, общий вид; на фиг. 2 - разрез А-А на фиг. 1,Устройство состоит из корпуса ., расходного резервуара 2, мерной емкости, пред" ставляющей собой эластичный рукав 3, механизма управления его работой, содержащего смонтированные на различной высоте с возможностью перемещения приспособления для пережима концов эластичного рукава 3, верхнее из которых содержит попарно смонтированные с возможностью встречного перемещения по горизонтали подпружиненные штоки 4 и 5, перемещающиеся в цилиндрах 6 и 7,...

Номер патента: 1165550

Опубликовано: 07.07.1985

Авторы: Ануфриев, Иванов, Лапин, Пришвин, Сабанцев, Сластиков, Теплоухов

МПК: B23K 37/04

Метки: сборки, сварки

...необходимые усилия для ввода оси в отверстие звездочки без повреждения деталей и дальнейцая запрессовка с обеспечением нужного посадочного соединения.Механизм 3 подачи осей выполнен в виде пневмоцилиндра 12 с поршнем 13, пинали 14, схвата 15, сварочной горелки 16,установленной на схвате 15 при помощикронштейна 17. Механизм 4 подачи звездочек выполнен в виде пневмоцилиндра 18 с поршнем 19 и стола 20.Стол 20 содержит планшайбу 21, врашаюгцуюся в подшипниках 22 качения, червячную передачу 23, толкатель 24 с пружиной 25, микропереключатели 26 - 28 включаемые соответствующими стержнями 29 - 31,Деталь состоит из оси 32 и звездочки 33, Устройство работает следующим образом В начале работы двухступечатый поршень 8 пневмоцилиндра 7...

Номер патента: 1165528

Опубликовано: 07.07.1985

Авторы: Алымов, Быков, Иванов, Кривко, Куликов, Сеничкин, Тишков, Чуб, Чумак

МПК: B22D 41/02, B22D 7/10

Метки: изложниц, надставок, прибыльных, смесь, футеровки

...где последние в прибыльнойнадставке играют роль защитного материала от разъедания металлом ог-;неупорной части прибыли, В условияхразливкИ спокойных марок стали сверху эксплуатационные характеристикисмеси для футеровки резко падают -снижается стойкость футеровки прибыль"ных надставок до 4-б наливов. Этообъясняется недостаточной жаропрочностью смеси футеровки, ее низкоймеханохимической иэносостойксстьюв условиях разливки металла сверху,которые значительно отличаются отусловий сифонной разливки,Целью изобретения является повышение стойкости и огнеупорности футеровки.Цель достигается тем, что смесьдля футеровки изложниц и прибыльныхнадставок, вкиочающая шамот, феррохромовый шлак и жидкое стекло, дополнительно содержит белый...

Номер патента: 1165496

Опубликовано: 07.07.1985

Авторы: Гехтман, Зюлин, Иванов, Корн, Кремнев, Матвеев, Панкратов, Хазанова

МПК: B07B 4/00, B07B 7/00

Метки: пневмосепаратор

...потока, что очень важно. для,выделения их в пневмосепарирующей камере. В таком виде зерновой материал стабильно и эффективно нродувается воздушным потоком, выносящим легкие и крупные примеси к верхнему выходу камеры. Очищенное зерно достигает противоположной стенки пневмосепарирующей камеры и движется вдоль нее вниз к выходу из3 3165камеры в сборник готового продукта.Для обеспечения определенной направленности зернового потока на входев камеру скатные лотки выполнены вогнутыми с уменьшающимся внаправлении потока зернового материала углом касатель-.ной относительно горизонта,Рациональное направление зернового потокаобеспечивается приперпендикулярном квоздуш. ному потокунаправлении касательнойк 10лотку в сходовой кромке .Для...

Номер патента: 1165459

Опубликовано: 07.07.1985

Авторы: Денисов, Зарогатский, Иванов, Корольков, Лаубган, Поляков, Сафронов

МПК: B02C 2/02

Метки: дробилка, инерционная, конусная

...имеющий трансмиссию с подшипниковыми опорами в корпусах, и средства подачи охлажденной жидкой смазки и узлам трения.При измельчении минералов или металлической стружки для охлаждения известной дробилки достаточно использования циркуляционной смазки и холодильника, смонтированного на маслостанции и снабженного подводом охлаждающей воды. В этом случае достигается нормальное охлаждение жидкой смазки и подшипниковых узлов 12.Однако при измельчении высоколегированных металлических гранул разгрузочная щель в процессе работы близка к нулю, поэтому измельчаемый материал не успевает уносить тепло, образующееся в процессе его разрушения в условиях весьма низкой производительности. В то же время работа по разрушению такого материала ( бв= =...

Номер патента: 1165451

Опубликовано: 07.07.1985

Авторы: Вишняков, Иванов, Идельсон, Медведев, Пчелинцев

МПК: B01J 4/00

Метки: выгрузки, высоковязких, продуктов

...чем высота зуба. На стороне входа высоковязкой жидкости с каждой торцовой стороны шестерен 2 и 3 образуется торцовая клиновидная полость 13, ширина которой в месте выхода шестерен 2 и 3 из зацепления не менее половины высоты зуба. Ширина клиновой полости 13 постепенно уменьшается в направлении вращения шестерен, как функция от угла поворота шестерни.Для упрощения технологии изготовления в корпусе 1 может быть сделана расширенная прямоугольная выемка, а торцовые клиновые полости 13 выполняться на торцовых стенках подшипников 4 и 5 скольжения, обращенных к торцам шестерен.Устройство может иметь радиальные полости 14, расположенные вокруг наружной цилиндрической поверхности шестерен 2 и 3. Радиальные полости 14 имеют наибольшую высоту у...

Номер патента: 1165434

Опубликовано: 07.07.1985

Автор: Иванов

МПК: B01D 43/00

Метки: отделитель, щепы

...поворотный бункер-накопитель6 с осью вращения, смещенной по потокуза рабочую поверхность колосникового набора. Бункер-накопитель 6 охватываетсяфартуками 7 из эластомеров,Отделитель щепы работает следующимобразом.Гидросмесь, подаваемая по пульпопроводу 1, поджимается отражательной пластиной 2 и образует струю. Степень поджатиязадается установочным приспособлением 4путем поднятия и опускания пластины 2(перемещение и фиксация с помощью кулачков, болтов, рычажных упоров и пр.).Между отражательной пластиной 2 и установочным приспособлением 4 смонтированапружина 3, обеспечивающая пропуска ние негабарита путем дополнительного открытия пластины под весом негабарита, сглаживание пульсаций и обеспечение равномерного скоростного потока, смывающего...
