Иванов

Номер патента: 1073157

Опубликовано: 15.02.1984

Авторы: Иванов, Самохин, Сапрыкин, Секисов

МПК: B65B 51/06

Метки: запечатывания, лентой, липкой, пакетов

...рычагами и устаОБлена 5 их Валу,1.а фиг.схематично изображено устройство для запечатывания пакетов липкой лентои; на фиг. 2 - крепление пластины для приклеивания ленты и дугообразых рычагов с жестко закрепленным на них режушим инструментом на валу,Устройство для запечатывания пакетов липкой лентой содеркит корпус 1, бобиноде 13 жатесь 2, рО 5 ик 3 для приГлажиВания верхней плоскости пакета 4, установленный в корпусе с помощью Вилки 5, закрепленной через п 1 зуж ну 6 к корпусу 5, пластину 7 5 О 5 20 25 30 35 40 45 50 55 для прижима ленты 8 к пакету 4 и ролик 9 для приклеивания липкой ленты 8 к пакету 4, режуший инструментО, жестко закрепленный на дугообразных рычаГах 11. Дугообразные рычаги 11 шарнирно закреплены на валу 12 и...

Номер патента: 1073043

Опубликовано: 15.02.1984

Авторы: Ермаков, Иванов, Кулжинский, Мирский, Харин, Хейфец

МПК: B23K 13/00

Метки: оребрения, спирального, труб

...10 подключен к трубе 9. Спираль индуктирующего провода 6 охватывает трубу 9. Соединение электрической цепи осуществлено так, что направление тока в индуктирующем проводе 6 противоположно току на поверхности трубы 9, подведенному токоподводами 2 и 1 О. В зазор между индуктирующим проводом 6 и трубой 9 помещена втулка 11 из электро- проводного материала, например меди, охватывающая трубу 9. Втулка 11 имеет сквозной разрез 2 стенки по всей длине вдоль ее оси. Втулка 11 на поверхности, обращенной к трубе 9, имеет выступ 13 в форме спирали, шаг которой равен шагу привариваемого спирального ребра 4. Выступ 13 в сечении имеет форму трапеции, обращенной малым основанием к поверхности трубы 9. Длина малого основания превышает толщину...

Номер патента: 1072890

Опубликовано: 15.02.1984

Авторы: Блиничев, Ваулин, Иванов, Клочков, Мельникова, Новиков, Пугачев, Соболев

МПК: B02C 13/14

Метки: мельница, центробежная

...ступени корпуса. загрузочный патрубок и соединенный с днищем корпуса разгрузочный патрубок, а также расположенные в корпусе вертикальный ступенчатыйдисковый ротор с билами, нижний диск которого выполнен с отверстиями, и смонтированное на днище его соосно с ротором кольцо,снабжена дополнительными расположенными на средней и нижней ступенях корпуса 1загрузочными патрубками, закрепленным на нижнем диске дополнительным коцьцом, расположенным коаксиально кольцу на днище корпуса, и смонтированными над от.- верстиями нижнего диска козырьками, причем кольца выполнены с прорезями.На чертеже показан предлагаемый центробежный смеситель, вертикальный разрез.Центробежный смеситель содержит тризагрузочных патрубка 1, 2 и 3, разгрузоч ный патрубок...

Номер патента: 1072850

Опубликовано: 15.02.1984

Автор: Иванов

МПК: A01K 73/045

Метки: доска, распорная, траловая

...возможнызаверты трала за счет схождения траловыхдосок,Целью изобретения является. повышение надежности работы путем предупреждения завер Отов трала посредством исключения схождения.Поставленная цель достигается.тем, что распорная траловая доска, содержащая четырепластины, крепежные элементы дпя включенияв линию ваер - кабель, поперечную планку.ста- р 5билизагор и утяжеляющий элемент, .размещенный в нижней части доски, имеет в сеченииформу трапеции с острыми углами при основании, а внутренняя часть доски образована тремя нласгинами, площад которых перекрывает,ЗОвсю площадь внешней части, являющейся боль.шим основанием трапеции,На фиг. 1 изображена распорная траловаядоска, общий вид; на фиг, 2 - то же, видсбоку;Распорная...

Номер патента: 1072830

Опубликовано: 15.02.1984

Авторы: Иванов, Присягин, Федоров

МПК: A01B 49/06

Метки: комбинированная, почвообрабатывающая

...в подповерхностный слой почвы, что отрицательно сказывается на урожайность сельскохозяйственных культур.Цель изобретения - повышение качества обработки почвы.Цель достигается тем, что комбинированная почвообрабатывающая машина снабжена установленной на раме емкостью с выливной горловиной, причем горловина размещена под транспортером между подрезающим рабочим органом и семяпроводом,На чертеже показана предлагаемая машина, вид сбоку,Машина состоит из самоходного шасси 1, например, в виде трактора на гусеничном ходу, на раме 2 которого установлены вертикально разрезающие почву рабочие органы в виде дисков 3, горизонтально подрезающие рабочие органы 4, транспортер 5 со скатными досками 6, бункер 7 для семян, емкость 8 для воды с выливной...

Номер патента: 1072273

Опубликовано: 07.02.1984

Авторы: Иванов, Кульчицкий

МПК: H04B 7/08

Метки: автовыбора, каналов, приеме, разнесенном, сигналов, телефонных

...входу ключа. . 65 На чертеже представлена структур,н ая электрическая схема устрой стваавтовыбора каналов при разнесенномприеме телефонных сигналов,Устройство содержит демодуляторы1 и 2, канальные ключи 3 и 4, анализаторы 5 и б отношения сигнал/помеха, первый блок 7 сравнения, вто-. рой блок 8 сравнения, интегратор 9, триггер Шмитта 10, ключ 11, сумматор 12.Устройство работает следующим образом, .Принимаемый сигнал в первой ветви разнесения одновременно поступае. на входы демодулятора 1 и анализатора 5 отношения сигнал/помеха, а сигнал, принимаемый по второй.ветви разнесения, одновременно поступает на вхсщы демодулятора 2.и анализа-. тора ботношения сигнал/помеха.Анализаторы 5 и б отношения сигнал/ помеха предназначены для измерения...

Номер патента: 1072272

Опубликовано: 07.02.1984

Авторы: Ванкевич, Иванов, Макаренко

МПК: H04B 7/00

Метки: диапазона, радиоприемное, свч

...радиоприемного устройства, на фиг. 2 - схемаблока компенсации нелинейных иска"15 жений,Радиоприемное устройство содержитприемную антенну 1, дополнительнуюантенну 2, первый малошумящий усилитель 3, второй малошумящий усилитель 4, блок 5 вычитания, блок бкомпенсации нелинейных искаженйй,блок 7 обратной связи, преобразователь 8 частоты, а также тракт 9 уси.ления сигнала. Блок б компенсации25 нелинейных искажений содержит первый перемножитель 10, интегратор 11и второй перемнежитель 12Устройство работает слецующимобразом,На вход приемной антенны 1 воздействует аддитивная смесь сигналаУ. и шума В, а на вход дополнительной антенны 2 воздействуетшу Б". Некоторое различие в интенсивности Ыи Ю обусловлено ие 35 идентичностью характеристик...

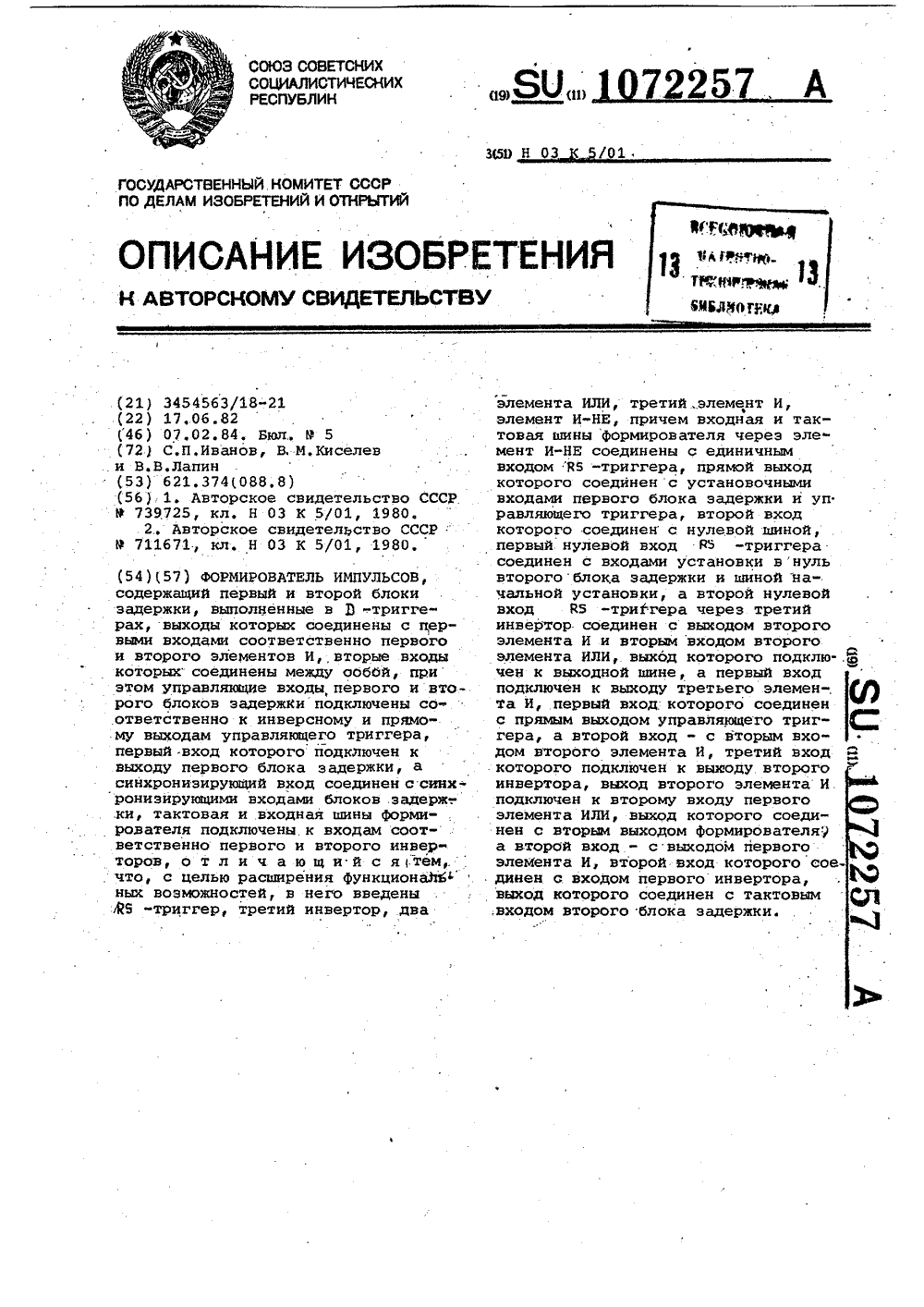

Номер патента: 1072257

Опубликовано: 07.02.1984

Авторы: Иванов, Киселев, Лапин

МПК: H03K 5/01

Метки: импульсов, формирователь

...И, третий вход которого подключен к выходувторого инвертора, выход второгоэлемента И подключен к второму входупервого элемента илИ, выход которогосоединен с вторым выходом формирователя, а второй вход соединен с выходом первого элемента И, втОройвход которого соединен с входомпервого инвертора, выход которогосоединен с тактовым входом второгоблока задержки,Яа фиг. 1 приведена функциональная схема формирователя импульсовна фиг, 2 - диаграьвы его работы.Формирователь импульсов.содержитПЕрВый И, ВтОРОй бЛОКИ 1 И 2 ЗадЕржки, выполненные на Э -триггерах,выходы которых соединены с первымивходами соответственно первого и вто-;рого элементов И 3 и 4, вторые вхо"ды которых соединены между собой,Управляюцие входы первого и второго :блоков 1 и...

Номер патента: 1072248

Опубликовано: 07.02.1984

Авторы: Иванов, Керефов, Тесля, Тхишев

МПК: H03D 3/06

Метки: дискриминатор, частотный

....импульсов, выход которого соединен с первым входом фазового детектора, а также второй форми рователь прямоугольных импульсов, выход которого соединен с вторым входом фазового детектора, введены последовательно соединенные амплитудный компаратор и. фильтр нижних частот, выход которого подключен к входу второго Формирователя прямоугольных импульсов, а входы амплитудного компаратора соединены соответственно с входом и выходом Фаэовращателя, при этом Фазовый детек.тор выполнен в виде тактируемого триггера, например В -триггера, информационный вход которого является первым входом фазового детектора, а вход синхронизации.вторым входом фазового детектора. На чертеже приведена структурнаяэлектрическая схема предлагаемого .частотного...

Номер патента: 1072247

Опубликовано: 07.02.1984

Авторы: Бабошин, Иванов

МПК: H03C 3/08

Метки: колебаний, линейно-частотно-модулированных, формирователь

...от несущей,что обусловлено значительной ошибкойв определении моментов переключенияфазосдвигающих блоков. Эти паразитные составляющие не могут быть от"фильтрованы, так как при большихдевиациях они находятся в полосерабочего сигнала.динены с входом сброса генератора кода.Генератор кода выполнен в виде последовательно соединенных двоичного счетчика и накапливающего сумма- . тора, входы которых соединены между 5 собой, и точка их соединения является входом генератора кода, выход накапливающего сумматора является первым выходом, выход двоичного счет .чика, - вторым выходом генератора ко да, а управляющий вход накапливающего,сумматора является входом сброса генератора кода.На фиг.1 представлена структур- ная электрическая схема предлагаемо го...

Номер патента: 1072156

Опубликовано: 07.02.1984

Авторы: Бабенко, Иванов

МПК: H01R 13/52

Метки: герметичный, соединитель, электрический

...в состыкованном положении при отсутствии гидростатического давления; на фиг, 3 - то же, при воздействии гидростатического давления.Часть 1 соединителя устанавливается на подвижном объекте 2, содержит герметично установленную плату 3 с контактными гнездами 4, к которым подсоединены провода.В подвижном объекте 2 предусмотрены отверстия 5 под штыри-ловители.Другая часть 6, устанавливаемая на неподвижном обьекте 7, содержит неподвижный корпус В, с внутренней стороны которого выполнена торцевая канавка с уплотнительной прокладкой 9, подвижный корпус 10 с уплотиительной прокладкой 11 и установленной в него герметично платой с контактными штырями 12, к которым подсоединены провода, штыри-ловители 13, установленные на подвижном корпусе...

Номер патента: 1072042

Опубликовано: 07.02.1984

Авторы: Иванов, Шумаев

МПК: G06F 7/552

Метки: извлечения, корня, степени, третьей

...представлена. схемапредлагаемого устройства,Устройство содержит второй формирователь 1 импульсов, первый элементИ 2, делитель 3 на шесть, триггер 4,управляемый делитель 5 частоты, накапливающий сумматор б, второй элемент И 7, первый .Формирователь 8импульсов, счетчик 9, тактовый вход10, выход 11 в последовательном коде, выход 12 в параллельном коде.В основу алгоритма работы устройства положено итерационное выражениеО -(и) = ЗМ(п) + 1,где и = 1,2,3Если учесть, что йроизведение п(п - 1)/2 является суммой. (И)-х членов арифметической прогрессии вида а = Ао + 9, пи а = 0 и д1, т.е, бн е 1можно записать п - (п"1) = 2 31 + 1 или13 4и - (п" 1) = 6 + 1 (1)Считаем, что п =Ф, тогда итерационное выражение (1) может быть использовано для построения...

Номер патента: 1072023

Опубликовано: 07.02.1984

Авторы: Дуплин, Иванов

МПК: G05F 1/56

Метки: вторичный, источник, питания

...конденсатора 1, М одинаковых стабилизаторов 2-2 м тока,каждый из которых включает в себя 60транзисторный ключ 3, замыкающий диод 4, канал 5 релейного регулирования, содержащий датчик б тока и пороговый узел 7, сглаживающий дроссель8 с основной 9 и вспомогательной 10 65 обмотками, дифференцирующую цепь 11и выходной сглаживающий конденсатор 12.Все стабилизаторы по входу и выходу соединены параллельно. Транзисторный ключ 3, обратный диод 4 идроссель 8 соединены в каждом стабилизаторе по схеме однотактного прямого конвертора. Выход датчика б тока,включенного в цепь основной обмотки9 дросселя 8, связан с входом порогового узла 7, выход которого являетсявыходом канала 5 релейного регулирования и соединен с базой транзисторного...

Номер патента: 1072013

Опубликовано: 07.02.1984

Авторы: Алимходжаев, Базаров, Иванов, Халиков

МПК: G05D 19/02

Метки: амплитуды, вибровозбудителя, колебаний, электромагнитного

...цель достигается тем, что в устройство, содержащее последовательно соединенные датчик скорости рабочего органа вибровозбудителя, усилитель, трансформатор,диодный блок и однофазный мостовой инвертор, связанный выходом с вибровозбудителем, а также два выпрямителя, введены последовательно соединенные элемент сравнения и формирователь импульсов переменной скважности, а также интегратор, вход которого подключен к выходу усилителя, а выход через первый выпрямитель - к входу элемента сравнения, выход Формирователя импульсов переменной скважности соединенс входом второго выпрямителя, связанного выходом с вторым входомоднофазного мостового инвертора.На Фиг. 1 показана блок-схемапредлагаемого устройства; нафиг, 2 "...

Номер патента: 1071908

Опубликовано: 07.02.1984

Авторы: Базанов, Иванов, Маркетов, Смирнов, Ходов

МПК: F27B 7/24

Метки: вращающейся, печи, уплотнения

...размещенного между барабаном печи и кожухом пылевой камеры, снабжено металлической обоймой, прикрепленной к кожуху пылевой камеры концентрично барабану печи и снабженной направляющими штырями, а соорное графитовое кольцо по- мешено в металлическую обойму и снабжено роликами, установленными на полуосях с возможностью обкатывания поверхности барабана печи, и фиксирующими стержнями, охватывающими наружную поверхность металлической обоймы и расположенными между направляющими штырями.На фиг. 1 изображено устройство для уплотнения вращающейся печи, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг, 3 - установка направляющих штырей на металлической обойме; на фиг, 4 - разрез Б - Б на фиг. 3. 10 15 20 25 30 35 40 45 50 Устройство для...

Номер патента: 1071858

Опубликовано: 07.02.1984

Авторы: Иванов, Кабанов, Каклюгин

МПК: F16K 31/126

Метки: клапан, криогенных, регулирующий, сред

...и закрепления резистивных элементов датчиков в корпусе клапана.Клапан (фиг. 1) содержит корпус 1, сильфон 2, герметично соединенный с днищем 3 и корпусом 1, гермовывод 4, герметично впаянный в стенке корпуса 1, и вакуумный кожух 5, который также герметично соединен с корпусом 1. Герметизирующий сильфон 2 отсекает полость А криогенного продукта полости Б управляющего газа. а кожух 5 разграничивает полость В вакуумной теплоизоляции и внешней окружающей клапан атмосферы Г. Внутри полости А размещен плунжер 6, который закреплен в центральной части днища 3 и свободно перемещается в направляющих опорах 7, закрепленных на внутренних стенках корпуса 1. Входной патрубок 8 заканчивается седлом 9 клапана, которое с запорной поверхностью...

Номер патента: 1071833

Опубликовано: 07.02.1984

Авторы: Голубев, Иванов, Касинов, Лучкин, Степаненко

МПК: F16D 7/06

Метки: муфта, предохранительная

...Б-Б на Фиг. 2 нафиг. 4 - схема взаимодействия упругого элемента с роликом в начале нагружения предохранительной муфты крутящим моментом на фиг. 5 - то же, припревышении предельного момента.В трансмиссию роторного снегоочистителя 1, имеющего силовую установку2 и рабочий орган 3, встроена предохранительная муфта 4, содержащая ведущую полумуфту 5, расположенную в под 50шипниках на валу 6 ведущей звездочки привода шнеков и шарнирно связанную с поперечным карданным валом 7,а также ведомую полумуфту 8, жесткосвязанную с валом 6. Ведущая полумуф та 5 имеет кулачки в виде роликов 9,свободно сидящих на цапфах 10, а кцапфам 11 ведомой полумуфты 6 черезпроушины 12 и прокладки 13 с предварительным прижимом шарнирно присоединены, с возможностью...

Номер патента: 1071801

Опубликовано: 07.02.1984

Авторы: Алексеева, Иванов, Мартынова, Шнырев

МПК: F04B 37/08

Метки: вакуумный, криогенный, насос

...откачивающего элемента могут перегреваться,Целью изобретения является повышениебыстроты откачки.Указанная цель достигается тем, что вкриогенном вакуумном насосе, в корпусекоторого размещен внутри охлаждаемого 25экрана откачиваюший элемент, выполненный в виде сосуда, заполненного криоагентом и разделенного по высоте перегородками, при этом перегородки снабжены патрубками, расположенными концентрично осисосуда, и имеют тепловой контакт со стен- ЗОками последнего, в сосуде с тепловым контактом установлена трубка, снабженнаязащитным кожухом, а патрубки имеют переменный диаметр, увеличивающийся от нижних перегородок к верхним.На чертеже изображен предлагаемыйнасос, продольный разрез,Криогенный вакуумный насос, в корпусе1 которого...

Номер патента: 1071775

Опубликовано: 07.02.1984

Авторы: Иванов, Мешков

МПК: F01C 19/08

Метки: торцевое, уплотнение

...размещенное в торцевом пазуротора и поджатое к поверхностикрышки при помощи пружины, последняявыполнена в виде элемента с изменяемыми в зависимости от температурыупруГими свойствами,Элемент может быть выполнен ввиде биметаллической пластины.Элемент также может быть выполнен в в виде полого эластичногокольца, заполненного газом.В качестве газа может быть применен водород.На фиг, 1 изображен роторныйдвигатель внутреннего сгорания, продольный разрез; на фиг. 2 - торцевое уплотнение с биметаллическимпружинным элементом; на фиг, 3торцевое уплотнение с полым эластичным кольцевым пружинным элементом.Торцевое уплотнение содержит маслоуплотнительное кольцо размещенноев торцевом пазу ротора 2 и поджатое к поверхности крышки 3 при...

Номер патента: 1071718

Опубликовано: 07.02.1984

Авторы: Галацкий, Губенко, Дмитриев, Иванов, Ивасько, Новокрещенов, Платонов, Резник, Сафонов

МПК: E04B 1/38

Метки: панелей, соединение, стеновых, трехслойных

...утеплитель Б, например из поролона, обернутого герметично поливинилхлоридной пленкой и уложенного в полость обрамляющего продольного профиля 3 посредством обжатия его с фиксацией кромками 5 обшивок 1, завальцованных на полки 4 профилей 3 под углом е, свободная сторона которого выступает относительно кромок 5 панелей на, 3/4 величины зазора между кромками 5 смежных панелей и нащельника 7, установленного выступом 8 в зазор между продольными кромками 5 смежных панелей с закреплением его распорным элементом 9 посредством ввинчивания в него самонарезающего винта 10.Нащельник 7 выполнен в виде фасонного прессованного профиля из алюминиевого сплава, у которого.плоскость 11 прилегания к кромкам 5 обшивок 1 панелей снабжена продольными...

Номер патента: 1071701

Опубликовано: 07.02.1984

Авторы: Дудлер, Иванов, Лебедев, Шевцов, Юлин

МПК: E02D 1/00

Метки: водонасыщенного, геотехнической, грунта, оценки

...условную и косвенную информацию, так как зонд перемещается в нарушенном грунте.Цель изобретения - повышение информативности и точности оценки статических и динамических свойств водонасыщенного грунта,Цель достигается тем, что согласно способу геотехнической оценки водонасыщенного грунта, включающему статическое погружение зонда в исследуемый грунт с измерением сопротивления грунта зондированию и величины порового давления грунтовой воды, динамическое воздействие на зонд и одновременное измерение величины порового давления, в процессе статического погружения зонда производят его остановку на заданной глубине, динамическое воздейст вие оказывают при остановке зонда,а после прекращения динамического воздействия регистрируют время...

Номер патента: 1071592

Опубликовано: 07.02.1984

Авторы: Богомолов, Иванов, Кочеткова, Кузнецов, Нетесин, Пироцкий, Платонов, Ткач

МПК: C04B 7/54

Метки: измельчения, клинкера, цементного

...высокой абразивной способностью,25Цель изобретения - повышение производительности мельницы и снижение износа рабо.чих органов мельницы.Поставлепная пель достигается тем, что со.гласно способу измельчения цементного клинкВра с введением интенсификатора помола,30в качестве интенсификатора помола вводятводный раствор нитрилотриметилфосфоновойкислоты и сернокислой соли цинка в соотношении 1,1 в количестве 0,001 - 0,01% отвеса клинкера. 35Водный раствор нитрилотриметилфосфоно.вой кислоты НТФ и сернокислой ЕпЯОсоли цинка вводят дозируюшим устройствочерез питатель мельницы вместе с клинкером. Водный раствор НТФ в присутствии 40Еп 804 равномерно распределяется при измельчешпт на поверхности мелющих тел и бронеплит, образует комплексные...

Номер патента: 1071583

Опубликовано: 07.02.1984

Авторы: Благовидов, Иванов, Инякина, Кан, Улыбышев

МПК: C03B 37/12

Метки: нити, термопластичного, формирования

...поток воздуха сбрасывает замасливатель с волокон и нити в самой опаснойзоне усладывания волокон в нить на нитесборнике,где возможен обрыв иэ-за взаимного проскаль.зывания при наличии сухого трения.Наиболее близким к предлагаемому по технической сущности и достигаемому результату,является устройство для формирования нитииэ термопластичного материала, преимуществен.но стекла, включающее узел замасливания волокон, ннтесборник с роликом с Ч-образной ка.навкой и бобинодержатель наматывающего 5аппарата 21.В данном устройстве замаслнвание волоконпроисходит на валике, выполненном с канав. кой, профиль основания которой, как и профиль основания канавки нитесборника, образует эллептическую кривую, а боковые стороны расположены под углом 100 -...

Номер патента: 1071558

Опубликовано: 07.02.1984

Авторы: Горышин, Иванов, Лаевский, Лермонтов, Ручко, Фишман, Ходош

МПК: B65G 67/22

Метки: вагонеток, загрузки, состава

...вагонеток, а в данном случае вагонетки 13 и 14, соединенные между собой сцепкой (не показана), обеспечиваюгцей постоянное расстояние между торцовыми стенками 15 вагонеток. На одном плече каждого из рычагов 9 и 10 закреплен следящий ролик 16 и 7 соответственно, который находится в по 55 стоян ном контакте с профилем неподвижного кулачка 18 или 9,имеющего прямолинейный и проходящий вдоль направляющей рамыучасток и криволинейный уцасток, расположенный соответственно у передней и задней торцовых стенок разгрузочной воронки 2 устройства. Другое плечо каждого из поворотных рычагов 9 и О расположено с возможностью взаимодействия с торцовыми стенками 15 вагонеток. Длина за. слонки 4 должна быть меньше длины выходного отверстия разгрузочной...

Номер патента: 1071523

Опубликовано: 07.02.1984

Автор: Иванов

МПК: B63B 27/14

Метки: забортный, судовой, трап

...на фиг. 1.Марш трапа 1 шарнирно соединен с верхней площадкой 2, которая подвешена через систему блоков на заваливающейся трап- балке 3 и стационарных стойках 4 с помощью четырех тросов 5, заканчивающихся соединительным звеном 6, Соединительное звено 6 с помоцью троса 7 соединено с ползуном 8, имеющим возможность перемещаться по приводному тросу 9 траповой лебедки 1 О. Приводной трос 9 снабжен стопором 11, к которому закреплены два троса 12, присоединенные вторыми концами через систему блоков на стойке 13 и трап- балке 14 к концу марша трапа.Закрепление верхней площадки к судну у проема лацпорта производится с поо 15 20 25 30 35 ао мощью откидной площадки 15, имеющей захват 16.Установка трапа в рабочее положение производится путем...

Номер патента: 1071518

Опубликовано: 07.02.1984

Авторы: Иванов, Маершин, Миллер, Петраков, Чесноков

МПК: B63B 21/00

Метки: дока, передаточного, плавучего, фиксирующее

...и центрирую 1 цее устройство, включающее зуб, установленный на торце одной из плавучих секций, и ответный паз, расположенный на торце стыкусмой с ней плавучей секции.Кроме того, узел стыковки одной из плавучих секций с мористой оконечностью плавучего дока образован вертикальным пазом круглого сечения, выполненным на плавучем доке, и содержит концевую стяжку регулируемой длины, установленную на секций с мористой оконечностью плавучего дока образован вертикальным пазом круглого сечения, выполненным на плавучем доке, и содержит концевую стяжку регулируемой длины, установленную на этой плавучей секции, причем стяжка снабжена сферическим зубом, подвижно сопряженным с вертикальным пазом круглого сечения, выполненным на плавучем доке....

Номер патента: 1071500

Опубликовано: 07.02.1984

Авторы: Благодатских, Иванов, Каганович, Мешик, Чернобельский, Шатров

МПК: B62B 3/08

Метки: ручная, тележка

...устройствами для подъема груза со стрелой и поворота, поворотная рама размещена внутри опорного контура платформы и жестко соединена с боковых сторон с двумя горизонтальными распорками, свободные концы которых шарнирно связаны с соответствующими стойками, закрепленными на кронштейнах колес прямого хода, при этом вылет стрелы указанного грузоподъемного устройства при вертикальном положении поворотной рамы меньше ее смещения относительно оси вращения.На фиг. 1 изображена тележка в позиции погрузки груза, общий вид; на фиг. 2 - то же, с грузом в транспортном положении; на фиг. 3 - то же, в позиции погрузки груза, вид сверху.Ручная тележка содержит П-образную открытую со стороны загрузки платформу 1 и поворотную раму 2 со стрелой.Платформа 1...

Номер патента: 1071312

Опубликовано: 07.02.1984

Авторы: Иванов, Николаев, Силкин, Цвинев

МПК: B02C 15/08

Метки: мельница

...с породой, на нагрев породы при горе.нии угля, а также потери топлива.Цель изобретения - снижение расхода электроэнергии и потерь топлива..Указанная цель достигается тем, что мель.35 ница для сухого измельчения каменных уг.лей, содержащая корпус, внутри которого по. мешен вращающийся стол и размольиые элементы с кольцевым зазором между ними,40 сепаратор пыли и вентилятор горячего возду ха с напорным патрубком, снабжена течкой, установленной в нижней части корпус н сообщенной с напорным патрубком вентилятора, эжектором, размещенным внизу течки, а также заслонкой, расположенной в напор. 45ном патрубке вентилятора.На чертеже схематически изображена вред.лагаемая мельница.Мелыпща имеет корпус 1, внутри которо. го расположено раэмольное...

Номер патента: 1071299

Опубликовано: 07.02.1984

Авторы: Жаденов, Иванов, Ковалева, Потехин

МПК: A61F 1/00

Метки: сустава, тазобедренного, эндопротез

...фиксатор 3 большого вертела, внутри;костньй стержень 4, шейку 5, съемную головку 6, имеющую лыску 7 и винт. Лыска 7 .представляет собой цилиндрический участок сдиаметром меньше диаметра головки.50 Ось симметрии лыски О - О, О - О - проекция оси симметрии лыски на плоскость симметрии эндопротеэа проксимального конца бедренной кости, О - О - ось симметрии шейки, 55 О - О - проекция оси симметрии лыски на плоскость, перпендикулярную плоскости сапметрии зндопротеза проксимального конца бедренной кости, 04 - Оч - - продольная ось симметрии внутрикостного стержня,Ось симметрии лыски наклонена в сторону свободного конца внутрикостного стержня и составляет с продольной осью шейки угол 35 - 58 ф. Кроме того, ось симметрии лыски расположена под...

Номер патента: 1070704

Опубликовано: 30.01.1984

Авторы: Балашов, Бураковский, Иванов, Луценко, Нудельман, Скляр, Спиваковский, Темесов

МПК: H04L 27/38

Метки: амплитудно, демодуляции, многочастотных, сигналов, фазомодулированных

...с входами .йервого сумматора 2.Однако известное устройство обладает низкой помехоустойчивостью 45 при кратковременных изменениях уровня сигнала.Цель изобретения - повышение помехоустойчивости при кратковременных изменениях уровня сигнала.50 выч слительный блок и делитег выход которого соединен с вторым вхо-дом решающего блока, первый входкоторого соединен с вторыми входамипервого и второго накопителей и свходами третьего.и четвертого накопителей, выходы которых подключены к входам втсуого сумматора,выход которого соединен с входомформирователя пороговых уровней,первый и второй выходы. которого подключены соответственно к второму итретьему входам блока сравнения,первый и второй выходы которого соединены с входами вычислительногоблока,...
