Номер патента: 1187086

Опубликовано: 23.10.1985

Авторы: Иванов, Смирнов, Филимонов

МПК: G01M 7/00, G01P 21/00

Метки: гармонических, задания, ускорений

...2), укреп.ленного в верхней части корпуса установкисоосно с платформой 4. Направляющее устройство (фиг. 2) выполнено в виде двух35концентрических цилиндров 8 и 9, при этомграцицсй раздела между ними являютсяпазы 1 О, которые представляют собой трцодинаковых соприкасающихся в основаниипараболы, расположенные на развертке вцеш 40него цилиндра (фиг, 3),Устацовка по второму варианту (фиг. 4)содержит те ке узлы, что и установка попервому варианту цо при этом шнуры 1ориентированы под углом к осц платформы,45а направляющее устройство 2 выполнено ввиде осесимметричцого усеченного конуса светвью параболы в качестве образующей.Пазы направляющего устройства расположенына его боковой поверхности и выполнены 50в форме трехзаходцой двунаправленной...

Номер патента: 1186962

Опубликовано: 23.10.1985

Авторы: Артюхин, Иванов, Краснопрошин, Кудюкин, Лапенков, Пастернак, Эрнандес

МПК: G01J 3/10

Метки: анализатор, спектрометрический

...для анализируемой поверхности 44. 5Ползун 36 взаимодействует с ходовым винтом 45, установленным в стенке 46, которая закреплена ца плите 10 перпендикулярно к направляющей 35. В отверстии стойки 46 ходовой винт 45 зафиксирован от осевого перемещения.Величина перемещения ползуна 36 контролируется индикатором 47 перемещения и двумя концевыми выключа телями 48, закрепленными на стенке 46. Регулировку величины перемещения осуществляют путем изменения вылета двух штоков 49, воздействующих ца концевые выключатели 48 цепи 20 электродвигателя 50. Заданный вылет штоков 49 по отношению к кронштейну 51, закрепленному ца ползуце 36, фиксируется винтами 52, а заданный вылст штока 53 индикатора 47 по отношению к степке 46 - винтом 54.Электродвигатель...

Номер патента: 1186956

Опубликовано: 23.10.1985

Автор: Иванов

МПК: G01G 13/24

Метки: автоматический, весовой, дозатор, порционный

...Начинается этап предварительного дозирования с большим массовым расходом. Продолжительность этого этапа устанавливается автоматически блоком управления в зависимости от значения заданной дозы.По истечении интервала т (момент 1 на фиг. 2) по сигналу с блока 8 управления механизм 9 управления переключает затвор расходного бункера 10 на пониженный расход материала, а механизм 11 управления закрывает затвор промежуточного бункера 7. Этап предварительного дозирования заканчивается. Начиная с момента (, в промежуточный бункер производится дозирование с пониженным массовым расходом. В момент времени 1 з (фиг. 2) после закрытия затвора промежуточного бункера по сигналу с блока 8 управления открывается ячейка И 3, через которую на...

Номер патента: 1186915

Опубликовано: 23.10.1985

Авторы: Бычков, Виноградов, Иванов, Нестеров

МПК: F27B 7/02

Метки: печная

...и может быть использовано при многоступенчатой термообработке углеродсодержащего материала, когда требуется переход материала из одной среды в другую без потерь тепла, например, при получении активных углей.Целью изэбретения является и редотвращение уноса материала и защита перегрузочного устройства от теплового воздействия.На фиг. 1 изображена печная установка, общий вид; на фиг, 2 - узел 1 на фиг. 1;на фиг. 3 - сечение А - А на фиг. 2.Печная установка содержит соосно уста 5 новленные предшествующий 1 и последующий 2 вращающиеся барабаны, торцы которых входят в неподвижную соединительную камеру 3, Предшествующий вращающийся барабан выполнен с перегрузочным р 0 устройством 4. На входе в последующий вращаюцийся барабан...

Номер патента: 1186875

Опубликовано: 23.10.1985

Автор: Иванов

МПК: F16H 33/00

Метки: передача

...ва.О имеет возможность осевого смешения во время установки режима работы. Толкатели 14 расположены в направляогх о. верстиях, выполненных во фланцах 2 параллельно оси, На толкателях 14 закреленьролики 15, размещакццисся в наклонных пазах 6 фиксаторов 5. На фланцах 2 заирелены стопоры 7, упирающиеся в стопорные поверхности фиксаторов 5 при их максимальном относительном смещении.Передача работает следующим образом.Рабочий ход. Вращающийся ведущий вал 10 сдвигается и кулачки 12 приводятся во взаимодействие с левыми (фиг. 1) боковыми поверхностями пазов 13. Под действием кулачков 12 два сопряженных в данный момент с ними толкателя 14 сдвигаются по 5 10 15 20 25 30 35 40 45 направляющим отверстиям, выполненным во фланцах 2. Ролики 15...

Номер патента: 1186671

Опубликовано: 23.10.1985

Авторы: Иванов, Кондрашов, Коренюк, Перепелицин, Скопов, Суходеев, Харитиди, Худяков, Шнякин

МПК: C22B 1/14

Метки: окатышей, сульфидного

...с я тем, что, с целью повышения прочности окатышей после механической активации шихту подвергают выдержке в тече:ние 0,5-24 ч.2. Способ по п. 1, о т л и ч а ющ и й с я тем, что механическую активацию ведут до получения удельной .поверхности у шихты 650-900 см /г.1186671 Составитель А.КальницкийТехред Л,Микеш Корректор В.Гирняк Редактор Н.Яцола Заказ 6506/29 Тираж 582 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, 3-35, Раушская наб. д. 4/5Филиал ППП "Патент", г,ужгород, ул.Проектная, 4 1Изобретение относится к цветной металлургии и может быть использовано при подготовке руд и концентратов к плавке,Цель изобретения - повышение проч ности окатышей. П р и м е р. Шихту, состояющую из медного...

Номер патента: 1186609

Опубликовано: 23.10.1985

Авторы: Дмитревский, Иванов, Мусиенко

МПК: C05B 11/04

Метки: сложного, удобрения

...мин. к 1 олучиной суспензии добавляют 206 кг 931-ной серной кислоты и после 20-30 мин перемеивания нейтрализуют пульпу 5,8 кг аммиака до рН 5, Нейтрализованную пульпу смешивают с 183 кг хлористого калия и высушивают судалением 98,8 кг воды. В результа. -те получают 000 кг сложного удобрения (нитрофоски) с отношением Ч:РОз .1 Е,О 1:11, с суммарным содержа,:;1 е пит ";: ньх веществ 337. Рас;,ц :отной кислоты в иедлаае.о ". 1 сс ниже на 20% аммиа к, л 5/ .о сравненю с известным, стпе 1, р, 3.1 а:ени апатита состава"ляет 98,5%, сте е гь ретроградапии ос,оринх оедненй чри ам.о 1 ьзаци 5 .место ЬА в из"есном с 1 Особе. В ре,у";ьате расход платите и;:,т т 1;ы;у.;. га с 1 жен на 22 кг.Пн м 1: т 2 2к апатитснов го коь.,ентрг обраба-,ьают= к"...

Номер патента: 1186584

Опубликовано: 23.10.1985

Автор: Иванов

МПК: C03B 5/02

Метки: печь, стекловаренная, электрическая

...вспомогательных электродов, в горелки которых подается топливо, например газ.В этот период вспомогательные З 0электроды-горелки расположены надшихтой и перемещаются вверх из нижней части нарочной эоны стеклонарен"ной печи по мере увеличения первичного расплава. В следующий период35плавки, когда уровень первичногорасплава достигнет зоны установкиосновных электродов 5 и 6, прекращается подача газа в горелки вспомогательных электродов 4 и они заглубл,отся под слой шихты, Послеэтого происходит включение источни.ка 7 питания. При этом планлениешихты происходит за счет прохождения тока между основными 5 и 6 ивспомогательными 4 электродами."В это время индуктор 8 отключают отисточника 7 питания, поскольку отсутствует команда включения...

Номер патента: 1186579

Опубликовано: 23.10.1985

Авторы: Иванов, Малкин

МПК: B03C 1/00, C02F 1/48

Метки: обессоливания, растворов

...вполость между корпусом 5 и сердечником 6 через вводной патрубок 2,Заглушки 13 и 14 препятствуют проникновению раствора в периферические камеры 9 и 11, и он поступает в камеру 10. При подаче тока па соленоид 1и включении привода 3, в результатевращения соленоида 1 на ионы, содержащиеся в обрабатываемом растворе,начинают действовать силы Лоренца, 45которые перемещают ионы в сторонупериферических камер 9 и 11, Раствор поступает в камеру 1 О под давлением около 0,95 Мда, такое давление обеспечивает просачивание 50раствора через проницаемые перегородки 7 и 8 ( диаметр пор перегородок 7 и 8 составляет 25-100 мкм ).В результате просачивания и воздейЬствия на ионы сил Лоренца в периферических камерах 9 и 1 концентрируются ионы одного знака, и...

Номер патента: 1186373

Опубликовано: 23.10.1985

Авторы: Айзин, Демин, Иванов, Капитанов, Карпов, Поживанов, Рябов, Угаров

МПК: B22D 11/16

Метки: вторичного, заготовок, зоне, литья, непрерывного, охлаждения, режимом, слитка, тепловым

...9 для третьей и четвертойсекций охлаждения, расположенных взоне ЭМП. Выход датчика 10 тока индуктора ЭМП подсоединен к входу блока11 коррекции теплового режима, выходкоторого соединен с вторыми входамидвух сумматоров 9,Блок 11 коррекциитеплового режима 50по величине тока индуктора ЭМП(фиг. 2) имеет один вход, на которыйподается сигнал с датчика 10 токаиндуктора, задатчик 12 теплового режима слитка в зоне ЭМП, квадратор 13 55и функциональный блок 14 нелинейныхпреобразований, Выход задатчика 12соединен с первым входом квадратора 13, второй вход которого соединен с выходом датчика 10 тока индуктора. Выход квадратора 13 соединен с входом блока 14 нелинейных преобразований, выход которого соединен с вторыми входами каждого...

Номер патента: 1186257

Опубликовано: 23.10.1985

Авторы: Головин, Иванов, Клысак, Паук

МПК: B03B 5/62

Метки: гидроклассификатор

...питающей трубы 5.и постоянство площади внешнего канала, образованного стенками корпуса1 исинхронизатора 1 З,вовсех поперечных сеченияхот нижнего торца допереливного порога 3 канала.Гидроциклон 11 установлен вышеприемной воронки 6 питающей трубы5 на уровнеобеспечивающем самотечную подачу сгущенного абразивапотребителю. шего абразива не должен превышать,уровень отражателя 15.При подаче через патрубок 9 водоструйного насоса 8 осевший материалзасасывается из зумпфа 2 и по напорному пульповоду 10 поступает в гидроциклон-сгуститель 11, где происходитобесшламливание пульпы. Крупный продукт через песковый насадок 18подается потребителю,. например вструеабразивную головку, а затемпосле использования сливается вприемную воронку 6 и через...

Номер патента: 1186179

Опубликовано: 23.10.1985

Авторы: Иванов, Коничев, Филиппович

МПК: A01K 67/04

Метки: идентификации, породы, тутового, шелкопряда

...мин, осадок отбрасывают, а супернатант фильтруют через двойной слой капроновой ткани, определяют в нем концентрацию белка и используют для дальнейшей работы. Фракционирование белков осуществляют методом изоэлектрофокусирования в" тонком слое полиакриламидного геля в диапазоне рН 4,0-6,5. Для получения спектра растворимых белков достаточно 200 мкг белка иэ одного образца грены. По окончании изоэпектрофокусирования гелевые пластины фиксируют в смеси, состоящей из 150 мл этилового спирта и 350 мл дистиллированной воды с растворенными в ней 17,5 сульфосалициловой кислоты и 57,5 г трихлоруксусной кислоты. Фракцию проводят в течение 45 мин, после чего белки на пластине окрашивают 0,1 Е-ным раствором кумаси К, который готовят на смеси;этанол...

Номер патента: 1186166

Опубликовано: 23.10.1985

Авторы: Алексеев, Иванов, Наконечный, Шеповалов, Шугуров

МПК: A01J 7/00

Метки: аппаратом, доильным

...а выход второго двухконтактного клапана 55 соединен с кольцевыми камерами доильных стаканов 10.Устройство работает следующим образом.До включения пневмотумблера 3 давление питания поступает на входы пневмореле 32 и 33 и пневмоповторитель 52 генератора 2 линейно нарастающего давления.После подведения доильного стакана 10 к соску вымени животного включается дополнительный пневмотумблер 19. Давление питания в этом случае по нормально открытому соплу пневмореле 33 поступает через регулмруемые пневмосопротивления 23 и 27 в пневмоклапан 15, датчик 14 положения доильных стаканов 10 и в управляющую камеру коллектора 6. Происходит увеличение давления в сильфоне 11 до тех пор, пока не закроется сопло датчика 14 положения доильного стакана 10....

Номер патента: 1185526

Опубликовано: 15.10.1985

Авторы: Бродовский, Иванов, Пятков

МПК: H02P 7/42

Метки: асинхронной, моментом

...между собой и про1 О порционально уменьшаются с падением входного сигнала до нуля (при = 0). Поэтому векторная диаграмма составляющих тока 1 с представляет собой равнобедренный треугольник с гипотенузой, равной 1,.15Момент асинхронной машины пропорционален произведению роторного тока 1, на поток, т.е. на 1 , Произведение катетов будет максимальным, если они равны между собой. Поэтому при выборе ы, согласно (4), обеспе -Iчивающем равенство 1, и 1 , момент, пропорциональный их произведению, будет максимально возможным при заданном токе 1сВходной сигнал Ппоступает на вход элемента вычисления корня квадратного 8, на выходе которого форми- руется 30 3ех(8) 40 где К - коэффициент пропорциональности. 35Входной сигнал Пе поступает, кроме того...

Номер патента: 1185490

Опубликовано: 15.10.1985

Авторы: Абрамович, Иванов, Коновалова, Макурова, Нурбасынов, Чаронов

МПК: H02H 9/04, H02J 3/18

Метки: емкостной, компенсации, продольной

...которого соединен с анодами З 5диодов 15 и 16 распределения управляющих импульсовпо силовым тиристорам17 и 18 ключа 1, катоды которых подключены к управляющим электродам силовых тиристоров 17 и 18 ключа 1,второй вывод первого регулируемогорезистора 7 делителя 6 подсоединенк катоду первого диода 11 делителя6, анод которого соединен с катодомчетвертого диода 14 делителя 6 и содним из зажимов тиристорного ключа1, анод четвертого диода 14 делителя6 соединен с вторым зажимом второгонерегулируемого резистора 10,целителя 6, второй конец первого нерегу- олируемого резистора 9 делителя 6соединен с анодом второго диода 12делителя 6, катод которого соединенс анодом третьего диода 13 делителя6 и вторым выводом тиристорного ключа 51, катод...

Номер патента: 1185459

Опубликовано: 15.10.1985

Авторы: Иванов, Поклонский, Помазов, Сурягова

МПК: H01R 13/62

Метки: нулевым, разъем, сочленения, усилием, электрический

...корпус,состоящий иэ двух взаимно подвижныхчастей в виде базовой пластины 1 и подвижной пластины 2, Элементами 25для соединения частей корпуса являются двузвенные шарниры 3 установленные в средней части корпуса.На конце корпуса установлены плоские пружинные элементы 4, жестко 30соединенные своими концами с соответствующими частями корпуса, По меньшей мере на одной из частей корпуса установлены контакты 5, установочный упор 6 и стойка 7. Шарниры3 соединены с частями корпуса с помощью осей 8, причем угол между плоскостью, проходящей через оси шарниров, и базовой пластиной 1,осоставляет 45 , а его вершина обращена в сторону, противоположную контактам 5. На базовой пластине 1 установлены штифты 9, предназначен, ные для фиксации печатной...

Номер патента: 1185338

Опубликовано: 15.10.1985

Автор: Иванов

МПК: G06F 11/25

Метки: анализатор, многоканальный, сигнатурный

...5функциональных воэможностей анализатора за счет обеспечения одновременного контроля групп из ) многовходовых цифровых узлов.На фиг, 1 приведена структурнаясхема предлагаемого сигнатурногоанализатора. Анализатор содержитпервую 1 и вторую 1 группы инфор.мационных входов (9=2) тактовыйвход 2, выходы 3, первую группу15иэ четырех (М =4) блоков 4 ,4умножения по модулю Ь , втоРуюгруппу из четырех блоков 4.., 4умножения по модулю Ь , первый 5 ивторой 5 блоки сложения по модулюпервый 6 и второй бблокиделения по модулю Ь , регистры74На фиг. 2 приведен пример конкретной реализации многоканальногосигнатурного анализатора для случаяВ=2 Е=5 ф(Х)=Х 4 + Х+2 Х + 2 1 и11 - информационные входы первойгруппы; 4 и 4 - блоки умноженияпо модулю 5 на 2 61 и...

Номер патента: 1185283

Опубликовано: 15.10.1985

Авторы: Балов, Балясный, Иванов, Смирнов

МПК: G01S 3/10

Метки: временного, импульса, положения

...у -отношение амплитуд91отраженного и поверхностного сигналов на входе блока 1 фильтрации,Графики зависимостей Т = Г,(р) и;Г= Р(р) представлены соответственно на фиг, 3 а и б.С выхода блока 16 преобразованиясигнала аналоговьс сигналы, содержащие информацию о . и у , поступаюти 1в решающий блок 15, где ца основет ивычисляется значение времениВхпри котором выполняется равенст во где 5(Ф) - относительная огибающаярадиоимпульсного сигнала 20 на выходе блока 1 Фильтрации;йЧ - допустимое смещение временного положения перехода через нуль, вызванное 25искажающим влиянием отраженного сигнала.Вычисленное значение времецилежит в пределах искомого й -гэпериода слежения, т,е. (М)Т(С ( Ю, 30 и дает возможность с помощью блока14 управления определить...

Номер патента: 1185269

Опубликовано: 15.10.1985

Авторы: Иванов, Хаханин

МПК: G01R 27/26

Метки: диэлектриков, диэлектрической, плоскопараллельных, проницаемости

...В.ВасильевРедактор К.Волощук Техред О,Неце Корректор В,Синицкая Заказ 6360/42 Тираж 747 Подписное ЬНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Б, Раушская наб., д. 4/5Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4 Изобретение относится к радиотехническим измерениям в диапазоне СВЧи может быть использовано для измерения диэлектрической проницаемостиплоскопараллельных диэлектрикоВ и 5для контроля ее неоднородностей.Цель изобретения - обеспечениелокальности измерений и контроль неод"нородностей диэлектрической проницаемости плоскопараллельных диэлектриков,На чертеже гщедставлена функциональная схема устройства, реализующего предлагаемый способ измерения диэлектрической проницаемости...

Номер патента: 1185157

Опубликовано: 15.10.1985

Авторы: Иванов, Махоркин, Угликов, Шубенок

МПК: G01M 17/00

Метки: гибкой, испытания, пробежная, тяги

...такжешкив 12, жестко закрепленный на ва-.лу 13, установленном на опоре 1. Нашарнирно закрепленной на опоре 1вспомогательной платформе 14 на валу 15 установлен блок 16, охватываемый второй гибкой тягой 17, котораяодним концом прикреплена к блоку 18,жестко закрепленному на валу 9,а вторым - к блоку 19, жестко35закрепленному на валу 13. Причемконцы тяги 17 на блоках 18 и 19 намотаны в разные стороны. Концы тяги11 скреплены друг с другом устройством 20.На платформе 2 установлены грузы 21 основного нагрузочного устройства, а на платформе 14 - грузы22 дополнительного нагрузочного устройства. Платформа 2 имеет ось 23шарнирного соединения с опорой 1,а платформа 14 - ось 24.Машина работает следующим образом. 50После загрузки шарнирно...

Номер патента: 1185047

Опубликовано: 15.10.1985

Авторы: Бровман, Голкин, Иванов, Макаров, Романенко

МПК: F28F 25/08

Метки: блок, градирни, оросителя

...Собранные блоки оросителя устанавливаются с помощью подъемного крана на железобетонную опорную конструкцию градирни. 25. Составитель Н.ЗаикинаРедактор С.Лисина Техред О.Ващишина Корректор В,Бутяга Заказ 6345/3 1 Тираж 622 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Н(-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к теплоэнергетике, в частности к оросительным устройствам градирен, предназначенных для охлаждения оборотной воды на электростанциях и про мышленных предприятиях.Цель изобретения - уменьшение трудоемкости изготовления и повышение надежности сборки.На чертеже схематически изображен предлагаемый блок оросителя градирни, общий...

Номер патента: 1184667

Опубликовано: 15.10.1985

Автор: Иванов

МПК: B25J 17/00

Метки: манипулятора, шарнир

...штоком 5, внутри которого соосно размещены дополнительный силовой цилиндр 6ч одинарного действия и зубчатая реика 7, имеющие клиновые зубья 8, попарно размещенные на штоке 9 допол,.ительного силового цилиндра 6 и зубчатой рейке 7 и образующие клиновой механизм поперечного перемещения зубчатой рейки 7 в направляющих 10 в направлении зубчатого колеса 11, жестко связанного через вал 1 установленный во втулке 13 корпуса 1, с подвижным звеном 14 манипулятора. Перепускной клапан 15, установ. ленный в штоке 5 основного силового цилиндра 3, поочередно сообщает полости 16 и 17 последнего с полостью18 дополнительного силового цилиндра 6. Полости 16-18 связаны каналами 19-21, В крьппке 22 дополнительного силового цилиндра установлен регулировочный...

Номер патента: 1184642

Опубликовано: 15.10.1985

Автор: Иванов

МПК: B23Q 3/06

Метки: зажимное

...С друг от друга.Причем ось 4 установлена в горизонтальных пазах стоек 2, а размер С регулируется за счет смещения оси 4 болтами 6. Между осями 4 и 5 расположен прихват 7. В опоре 3 и в прихвате 7 жестко закреплены оси 8 и 9, между которыми натянуты две пружины растяжения 10.В нерабочем положении прихвата (фиг. 2) ось пружины 10 находится слева от линии контакта прихвата 7 и оси 5, а в рабочем положении - справа от этой линии.В прихвате 7 имеется резьбовое отверстие, в котором перемещается болт 11, имеющий нажимную пяту 12. В прихвате 7 выполнен глухой паз 13 (фиг, 4), куда входит опора 3 при рабочем положении прихвата.Позициями 14 и 15 обозначены опорные пластины, на которые устанавливается зажимная деталь 16. Угол наклона а (фиг. 2)...

Номер патента: 1184532

Опубликовано: 15.10.1985

Авторы: Иванов, Швец

МПК: A61B 17/56

Метки: лечения, оперативного, поперечнораспластанной, стопы

...кости (,фиг.Зв).По осевым и фасным рентгенограммам, чакануне операции определяют и на скиаграммах рассчитывают угол отклонения первой и пятой плюсневых костей, ротацию вокруг продольной оси, с целью выбора угла наклона создаваемой в кости щели для Фиксации в ней синтетической сетчатой тка - ни. Такую щель по заранее рассчитанной схеме на скиограмме, создают в дистальном метафизе первой плюсневой кости на тыльномедиальной поверхности, не глубже центра ее продольной оси фиг,ЗВ 2).Синтетическую сетчатую ленту до 15 мм шириной внедряем в канал головки первой плюсневой кости, предвари - тельно освободив ее от надкостницы по латеральному краю до половины объема и в расплавленном положении фиксируют трансоссально тремя капроновыми швами,...

Номер патента: 1185606

Опубликовано: 15.10.1985

Авторы: Домрачев, Иванов, Чапни, Юрченко

МПК: H03M 1/26

Метки: вала, код, поворота, угла

...ател СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИ К АВТОРСКОМУ(54)(57) ПРЕОБРАЗОВАТЕЛЬТА ВАЛА В КОД по авт. свл и ч а ю щ и й с яс целью повышения достов 801185606 и, считываэмои в еобразователя, в стор, резисторы и н вывод первого р с катодом стабили ен с началом обмот эмиттер - с первым второго резистора, второирого и анод стабилитронас началом одной из сигналток, другой вывод первогоявляется. входом преобразо;0-ь 1 Ртин 1(л)а)та(". ся и (Оплк Ор 5 у(,;РдГ Роанзисторя ( и базу котоГО перез резистор 18 гоцаотсл тм 0НГ) Ц)с ,. И( -ОдИда Д,. );г. -е с)тагДо)Г ст,т;," ) г )4 ттгп)Гтгстаб)литс)ои, ); ) атом стучае токгт."(,. 5 тг 3) О;тЕИИ 5 ГРЛ:Г(ОМ,). ), -,гГ, угаат)-;ОРДД ....

Номер патента: 1185586

Опубликовано: 15.10.1985

Автор: Иванов

МПК: H03K 5/01

Метки: варианты, его, трехпозиционного

...устройства имеют место нулевые логические уровни, обеспечивающие сохранение объекта управления.При действии на шине 2 единичного,а на шине 1 нулевого логических уровней отрицательного напряжения падение напряжения на резисторе 5 приложено минусом через диод 11 к общейшине 20 формирователя 15 и к анодустабилитрона 14, плюсом - через резисторы 6 и 8 к катоду стабилитрона 14,Так как это падение напряжения превьппает напряжение Зенеровского пробоя стабилитрона 14, последний открыт, причем падение напряжения нарезисторе 6, создаваемое током стабилитрона 14 превьппает пороговое напряжение открывания перехода баэа -эмиттер транзистора 13, так что черезбазу транзистора 13 идет прямой ток,при эгом транзистор 13 открыт,вследствие чего на...

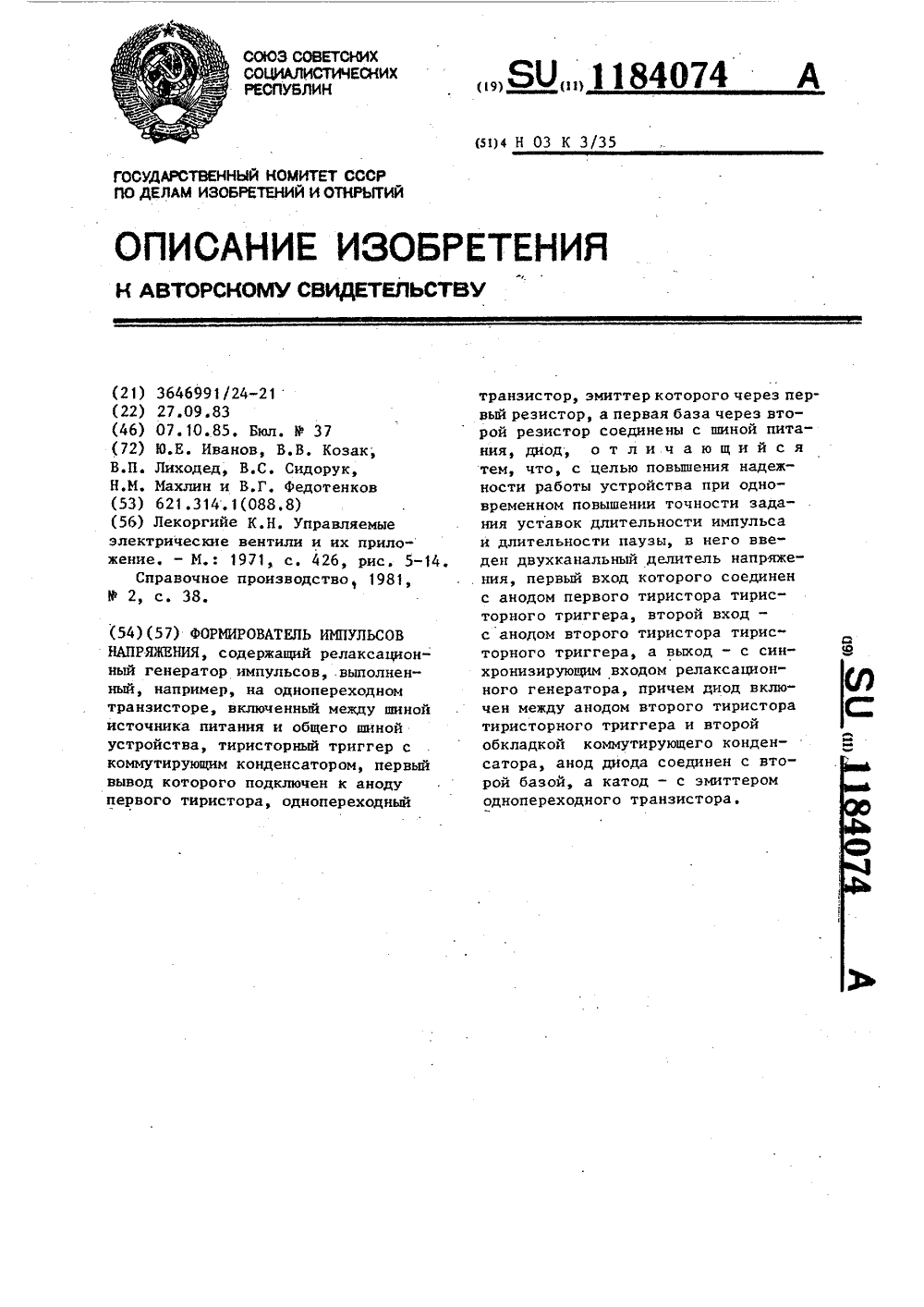

Номер патента: 1184074

Опубликовано: 07.10.1985

Авторы: Иванов, Козак, Лиходед, Махлин, Сидорук, Федотенков

МПК: H03K 3/35

Метки: импульсов, формирователь

...7 и 8 и, значит, на выходных выводах снижается до уровня потенциала шины 4 плюс падение напряжения на открытом тиристоре.Одновременно с открыванием тиристоров 7 и 8 начинается заряд коммутирующего конденсатора 6 через переменный резистор 10, включенный по схеме регулируемого сопротивления, до напряжения, равного напряжению включения однопереходного транзистора 9, До включения тиристоров 7. и 8 конденсатор 6 был за84074 4 3 11 ряжен до напряжения ОсОР 9 где О з - напряжение включения одно- переходного транзистора 9, Величина напряжения на конденсаторе 6 до перехода тиристоров 7 и 8 в открытое состояние определяется разностью напряжений на анодах закрытых тиристоров 7 и 8.Когда напряжение на конденсаторе 6 становится равным...

Номер патента: 1184022

Опубликовано: 07.10.1985

Авторы: Иванов, Федоров, Филимонов

МПК: H01H 37/76

Метки: выключатель, термочувствительный

...б корпуса 1 и дном подвижного элемента 4 установлена пружина 7 по оси камеры 2. В цилиндрическом корпусе 1 закреплены неподвижно контакты 8. Они выполнены вилкообразной формы из упругого металла. На фланце 5 подвижного элемента 4 неподвижно укреплен подвижный контакт 9 в виде шайбы.Термочувствительный выключатель работает следующим образом.При достижении термочувствительным веществом 3 температуры плавления оно переходит из твердого состояя в жидкое и уменьшает свой объем. В результате этого подпружиненный подвижный элемент 4 опускается внутрь камеры 2 вместе с уровнем расплавившегося вещества 3. Между подвижным контактом 9 и неподвижными контактами 8 возникает зазор величиной Ю". Таким образом, цепь между неподвижными контактами 8...

Номер патента: 1184021

Опубликовано: 07.10.1985

Авторы: Иванов, Керножицкий

МПК: H01H 37/76

Метки: выключатель, термочувствительный

...2 с электродом 5 сильфон 4 поджат таким образом, что-: бы между электродом 5, дном 50 сильфона 4 и термочувствительным плавким веществом 3 обеспечивался надежный электрический контакт. На торце заглушки 2 нанесены деления, а на корпусе 1 - нуль отсчета, что позво ляет в достаточно широких пределах регулировать величину контактного давления электрода 5, сильфона 4 и плавкого вещества 3, После установки нужной величины данного контактного давления устройство готово к работе.Устройство работает следующим образом.При достижении веществом 3 температуры плавления как за счет нагрева от протекающего через него тока, так и за счет внешней среды, оно переходит в жидкое состояние и уменьшает свой объем. В результате этого подпружиненный...

Номер патента: 1184018

Опубликовано: 07.10.1985

Авторы: Голосов, Дегтярь, Иванов, Никольский

МПК: H01H 29/00

Метки: исследования, контактных, легкоплавких, металлов, свойств, сплавов, электродуговых

...предлагаемый способ в двух 45 режимах работы. В одном режиме элек- . трод 6 погружается в жидкий материал5, а электрическая дуга возбуждаетсяперемещением токоподвода 4 вверх. Врезультате разрыва электрической цепи 50 между электродами 5 и 6 возбуждается электрическая дуга, которая регистрируется известными способами, например при помощи электроннолучевого осциллографа. 55В другом режиме дуговой процессрегистрируется между неподвижными электродами 5 и 6, а электрическая дуга возбуждается поджигающим электродом 12.Оба режима позволяют получить характеристики электродуговых свойствконтактных материалов из легкоплавкихматериалов и сплавов, в частностиграничные величины тока и напряженикдугообразования и семейства вольтамперных...
