Маркочев

Номер патента: 1780547

Опубликовано: 07.12.1992

Авторы: Васильев, Маркочев

МПК: F01B 9/04, F02B 75/32

Метки: двигатель, поршневой

...и интерьера пассажирского салона,МКак следствие из изложенного, автомобиль недалекого будущего с новым двйгателем будет обладать повышенной 35надежностью, безопасностью в эксплуатации, со значительно удлиненным ресурсным сроком службы,На фиг.1 изображен поршневой двига- .тель с эксцентроштоковым механизмом, с 40дополнительным синхронизирующим устройством в оппозитном выполнении; нафиг,2 - разрез А - А на фиг,1;Двигатель содержит рабочий вал 1 сэксцентриком изготовленным за одно целое 45с валом (или раздельно), блок цилиндров 2,в которомрасположены поршни 3, последние жесткосоединены со штоками 4, бугель5 также жестко соединен резьбой со штоками 4, эксцентриковое кольцо б по внутреннему диаметру подвижно установлено наэксцентрике 7...

Номер патента: 1561078

Опубликовано: 30.04.1990

Авторы: Вершинина, Маркочев

МПК: G09B 23/28

Метки: диабета, моделирования, сахарного

...исследования выявлено 9 что в сыворотке крови инсулин отсутствует.Иорфологическое исследование поджелудочной железы.ЗОНа девятом месяце жизни после по - последнего (третьего)облучения подопытная крыса погибла при следующей картине: труп грязной истощеннойгав крысы с катарактой обоих глаз ( снеж-ная" катаракта зрелая). При мор"фологическом исследовании поджелудочной железы подопытной крысы обнаружено относительное уменьшение количества островков Лангерганса на единицу площади среза и уменьшение их диаметра за счет гибели составляющих клеточных элементов.Таким образом, прижизненно установленный диагноз диабета подтверждается морфологически.В результате проведенного иссле-дования было обнаружено, что через4-5 мес. после лУчевого...

Номер патента: 1293550

Опубликовано: 28.02.1987

Авторы: Бабенков, Иванов, Маркочев

МПК: G01N 3/32

Метки: испытания, прочность, циклическую

...1 приложениемусилий к краям разреза 2 напримерЭчерез отверстия 9 и 10, Нагружение20осуществляют циклически до образования усталостной трещины в зоне сечения А-А. Изобретение относится к исследованию прочностных свойств материалов, а именно к способам испытания материалов на циклическую прочность.Цель изобретения - повышение точности испытания за счет учета влияния на циклическую прочность остаточных технологических напряжений Составитель М, КузьминРедактор Н, Слободяник Техред Л.Сердюкова Корректор А, Зимокосов Заказ 375/44 Тираж 777 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Подписное фПроизводственно-полиграФическое предприятие, г, Ужгород, ул. Проектная, 4 в кольце.На...

Номер патента: 1288544

Опубликовано: 07.02.1987

Авторы: Бабенков, Иванов, Маркочев, Никифоров, Пашнин

МПК: G01N 3/34

Метки: жестком, испытания, кольцевых, нагружении, образцов, трещиностойкость, циклическую

...привод вращения и кинематически связанный с ним нагружатель, имеющий роликовые рабочие элементы, о т л и ч а ю щ а я с я тем, что, с целью повышения производительности и точности, она снабжена косой шайбой с симметричными рабочими поверхностями, установленной на выходном перемещения.Машина работает следующим образом, 35В исходном положении роликовые рабочие элементы 15 и 16 устанавливают таким образом, что они находятся на минимальном расстоянии от плоскости вращения косой шайбы 3, а сле довательно, и друг от друга, и кон - тактируют с ее рабочими поверхностями.При вращении косой шайбы 3 расстояние от плоскости ее вращения до 45 точек соприкосновения ее рабочих поверхностей с роликовыми рабочими элементами 15 и 16 увеличивается, в...

Номер патента: 1272162

Опубликовано: 23.11.1986

Авторы: Гольцев, Иванов, Кудрявцев, Маркочев

МПК: G01N 3/00

Метки: испытания, трещиностойкость

...образец с надрезом ), образующим консоли 2 и 3, и с трещиной (не показана) наведенной из вершины надреза. В консолях 2 и 3 перпендикулярно плоскости надрезавыполняют соосные отверстия 4 и 5 разного диаметра. В консоли 2 диаметр отверстия 4 больше, чем диаметр отверстия 5 в консоли 3. В отверстиях 4 и 5 нарезают резьбу одного направления, но разного диаметра так, что резьба в отверстии 5 меньшего диаметра имеет бол ьши й ша г.Затем предварительно нагружают образец сближением консолей 2 и 3 путем ввинчивания в них силового винта 6, имеющего в средней части кольцевой надрез 7, глубину которого выбирают из условия обеспечения заданного сближения консолей 2 и 3. При ввинчивании винта в зоне трещины, наведенной из вершины надреза ,...

Номер патента: 1259135

Опубликовано: 23.09.1986

Авторы: Иванов, Маркочев, Никишков, Смирнов

МПК: G01N 3/00

Метки: испытания, образец, трещиностойкость

...4 Изобретение относится к исследованию прочностных свойств материалов а именно к образцам для испытания материала на трещиностойкость.Целью изобретения является повышение информативности испытания путем исследования влияния одновременного действия на материал в вершине разреза растягивающей и сдвиговой нагрузки,На чертеже изображен образец дляиспытания,Ооразец выполнен в виде пластиныпостоянной толщины 1 , в которой 5имеются симметричные разрезы 1 и 2,образующие консоли 3 - 5, Боковыеконсоли 3 и 5 выполнены Г -образными В консолях 3 -" 5 имеются отверстия 6 - 8, расположенные симметрично оси А пластины, Центры отверстий 6 и 8 расположены в полках Гобразных консолей 3 и 5Для корректного определения трещи.ностойкости материала разрезы 1 и...

Номер патента: 1195220

Опубликовано: 30.11.1985

Авторы: Бобринский, Иванов, Маркочев, Смирнов

МПК: G01N 3/00

Метки: испытания, трещиностойкость

...отверстия,1195220Изобретение относится к исследованию прочностных свойств материалов,а именно к способам испытания материала на трещиностойкость,Цель изобретения - повышение точности испытания.На чертеже схематически изображенобразец для испытания.Образец имеет призматическую формуи выполнен с надрезом 1 в плоскостисимметрии, образующим две консоли 2и 3; В последних выполнены отверстия4 и 5 для нагружения образца и дополнительные отверстия 6 и 7, расположенные симметрично относительноплоскости надреза 1 между отверстиями 4 и 5 и торцами консолей 2 и 3.Перед испытанием образца свободныеконцы консолей 2 и 3 соединяют между собой с помощью жестких накладок8 и 9 с отверстиями 1 О и 11, совпадащцимн с отверстиями 6 и 7 в консолях 2 и 3, и...

Номер патента: 1113706

Опубликовано: 15.09.1984

Авторы: Иванов, Маркочев

МПК: G01N 3/08

Метки: исследования, образец, развитию, растяжении, сопротивления, трещин

...сопротивления материалов развитию трещин при растяжении, выполненный в виде стержня сконцентратором напряжений, перпендикулярным продольной оси образца.Образец имеет круглое поперечноесечение, а концентратор выполнен ввиде кольцевого надреза по периметрусечения.образца 123,30Недостатком данного образца является низкая информативность, поскольку сопротивление материала развитиютрещин исследуется голько в одном,(в радиальном) направлении .35Целью изобретения является повышение информативности.Указанная цель достигается тем,что в образце для исследования сопротивления материалов развитию трещин при растяжении, выполненном ввидестержня с концентратором напряжений, перпендикулярным продольнойоси образца, стержень имеет...

Номер патента: 1112261

Опубликовано: 07.09.1984

Авторы: Иванов, Маркочев, Никифоров, Тихомиров

МПК: G01N 3/34

Метки: инициатором, испытаний, образца, трещины, усталость

...тем, что эксцентрик не препятствует поперечным смещениям рычагас грузом, которые могут иметь местовследствие потери образцом устойчивости при большой длине трещины или 35при малой толщине образца. Цель изобретения - повышение точности исследования кинетики роста трещины за счет нагружения образца иск лючительно в плоскости, перпендикулярной плоскости распространения трещины,Цель достигается тем, что установка . для испытаний на усталость образца с инициатором трещины, содержащая активный и пассивный захваты для крепления образца, соединенный с пассивным захватом рычаг с грузом и ограничитель перемещения рычага, снабжена соединенным с активным захватом полым валом, внутри которого установлены захваты, и приводом вращения...

Номер патента: 1067402

Опубликовано: 15.01.1984

Авторы: Бобринский, Маринин, Маркочев

МПК: G01N 3/307

Метки: испытания, копер, маятниковый, образцов, растяжении, ударном

...наиболее . близкое к состоянию двухосного растяжения.На фиг.1 схематично показан предлагаемый маятниковый копер, общий вид, на фиг.2 - нагружающее устройство, на фиг.З - разрез Л-А на фиг.2.Маятниковый копер содержит станину 1, шарнирно закрепленный на станине 1 маятник в виде Н-обраэного молота и подвеса 3, расположенные на молоте 2 маятника захват 4 для крепления испытуемого образца 5 и нагружающее устройство, включающее поперечину б, установленные на станине 1 упоры 7 для взаимодействия с концами поперечины б, и средства измерения угла подъема маятника после разрушения образца 5 (не показаны). Нагружающее устройство включает также гидроцилиндр 8, плунжер которого жестко связан с поперечиной б, и установленное на корпусе...

Номер патента: 1055986

Опубликовано: 23.11.1983

Авторы: Иванов, Маркочев

МПК: G01N 3/00

Метки: исследования, образец, растяжении, роста, трещин

...регистрируют нагрузку на образец и сигналы, пропорциональные разности электрических потенциалов в точках 1, П, 9. По результатам измерений определяют параметры трещиностойкости материала в двух взаимно перпендикулярных направлениях (в стойке 1 и в полке 2 ) и по ним судят о механических свойствах исследуемого материала, Изменением ширины и толщины стойки и полки образца, а также смешением относительно центра тяжести одной и двух пар отверстий можно моделировать условия нагружения реальных конструкций, в том числе сосудов давления. Изобретение позволяет повысить информативность при исследовании трещиностойкости за счет регистрации роста трещины в полке и,.стойке образца, что в конечном счете сокращает трудоемкость исследования...

Номер патента: 1045003

Опубликовано: 30.09.1983

Авторы: Захарченко, Каминский, Маркочев, Паранюк, Яремчук

МПК: G01J 1/44

Метки: фотометр

...оси которого последовательно установленысветоделитель 2 и первый фотопреобра зова тель 3, выход которого соединен с входом регистратора 4, другойвход которого соединен с выходом второго преобразователя 5, оптическисвязанного через светоделитель 2 систочником 1 излучения, блок 6 стабилизации излучения, дифференцирующееустройство 7 и пороговую схему 8,выход которой соединен с управляющим входом регистратора 4 . Вход пороговой схемы 8 через дифференцирующее,устройство 7 соединен с источником1 излучения и с выходом блока бстабилизации излучения, вход которогоподключен к выходу второго фотопреобраэователя 5.фотометр работает следующим образом.Световой поток от источника 1 излучения попадает на светоделитель 2и разделяется им на два...

Номер патента: 861695

Опубликовано: 07.09.1981

Авторы: Маркелов, Маркочев, Меленчук, Уланов, Черномордик, Штейнберг

МПК: F02M 31/12

Метки: дизельного, подогреватель, топлива

...топлива,Известен подогреватель топлива,содержащий корпус с укрепленным внутри нагревательным элементом и соштуцерайи подвода рабочего тала, одиниэ которых размещен по оси корпуса,а другой в боковой части последне-го 11: .Однако в известном подогревателечасть элемента находится в застойнойзоне и не участвует в процессе нагрева, что снижает его эффективность,Известен также подогреватеЛь диэельного топлива, содержащий цилинд-рическнй корпус со штуцерами подводаи отвода рабочего тела и установленный в корпусе между последними стержень со спиральной проволокой и .теп флоэлектроизоляционную втулку Г 2 .Однако известный подогреватель недостаточно надежен в эксплуатации.Целью изобретения является повы-.шение эффективности...

Номер патента: 813041

Опубликовано: 15.03.1981

Авторы: Маркочев, Серогодский, Сосницкий

МПК: F16H 25/08

Метки: кулачковый, механизм

...в нем вал 2 сзакрепленным на нем кулачком 3, толкатель выполненный в виде поршня 4с роликом 5, вилку 6 с дополнительным роликом 7, взаимодействующим скулачком 3. Ролики 5 и 7 взаимодействуют между собой и выполнены ввиде игольчатых подшипников. Поршень4 установлен в цилиндре 8, закрытымкрышкой 9. В бобыаках 10 поршня 4на поршневом пальце 11 установленролик 5. В юбке 12 поршня 4 имеютсяпоперечные пазы 13, охватывающие лыски 14, выполненные на оси 15, накоторой установлен ролик 7 и одинконец вилки 6. Другой конец вилки 6закреплен на оси 16. Ось 15 дополнительного ролика 7 в среднем и крайних положениях расположена по разныестороны относительно оси ОО толкателя.Кулачковый механизм работает следующим образом,в тот момент, когда...

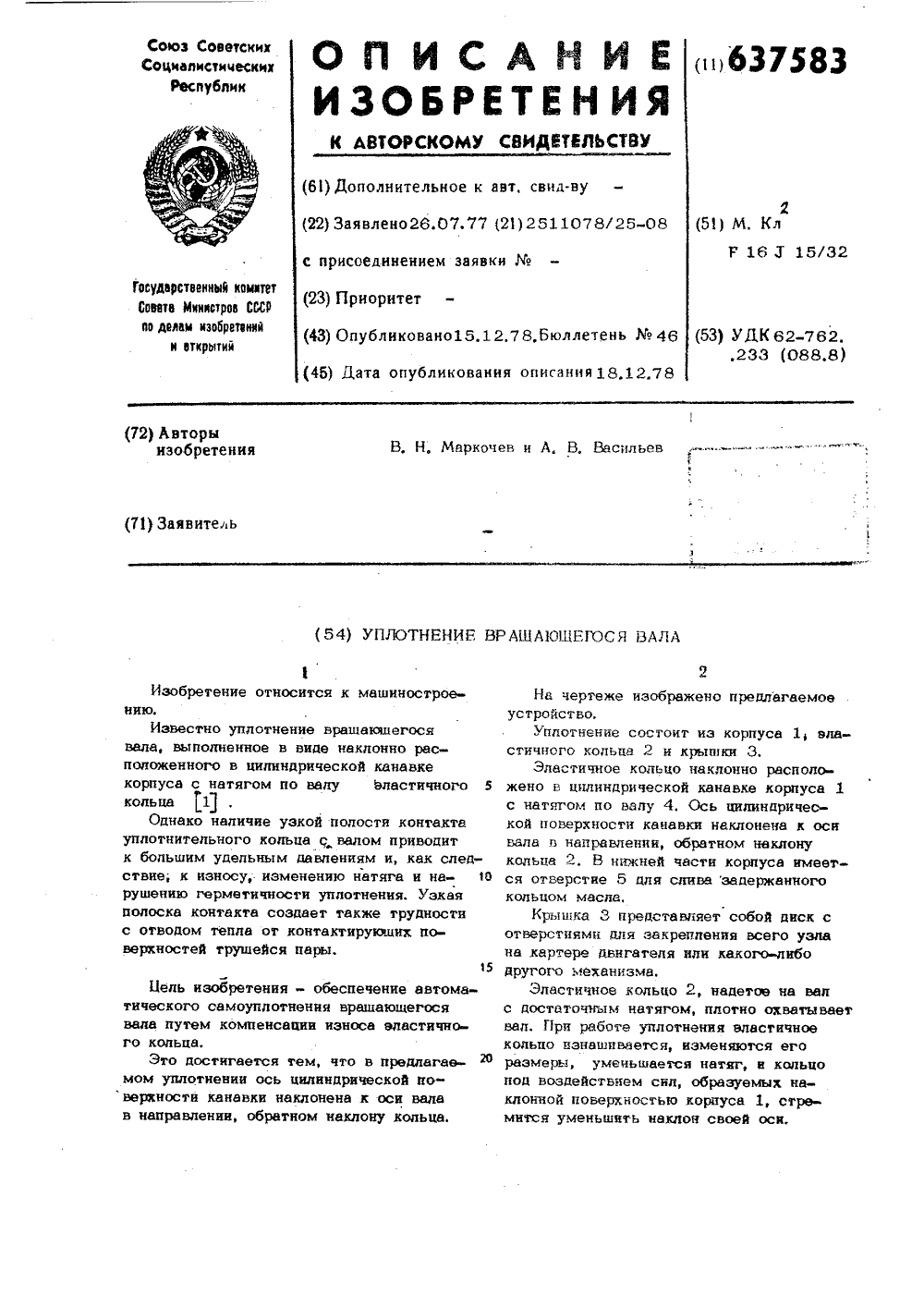

Номер патента: 637583

Опубликовано: 15.12.1978

Авторы: Васильев, Маркочев

МПК: F16J 15/32

Метки: вала, вращающегося, уплотнение

...стнчноГО кольца 2 н крышки 3.Эластичное кольцо наклонно расположено в цилиндрической канавке корпуса 1 с натятом по валу 4. Ось цилиндрической поверхности канавки наклонена к оси вала в напраменни, обратном наклону кольна 2. В нижней части корпуса имеется отверстие 5 для слива задержанного кольцом масла,Крышка 3 представляет собой диск с отверстиями для закрепления всего узлакартере двигателя или какого-либоого механизма.Эластичное кольцо 2, надетое на вал с достаточным натягом, плотно охваты вал. Прн работе уплотнения мастичное кольцо изнашивается, изменяются его размеры, уменьшается натяг, и кольцо под воздействием сил, образуемых наклонной поверхностью корпуса 1, стремится уменьшить наклон своей оси.637583 Составитель Е....

Номер патента: 561441

Опубликовано: 15.06.1978

Авторы: Бобринский, Кийко, Маркочев

МПК: G01B 7/16, G01N 3/00

Метки: длины, образцах, развивающихся, токопроводящих, трещин

...усилителем 7 сигнала, его выход подключен к реверсивному электродви гателю 8, соединенному с механизмом 9 перемещения, сигнал с которого поступает на датчик 10 перемещения и далее на регистратор 11.Принцип измерения заключается в том, что от источника 1 питания через1 г, образец 4 пропускают ток. Возможно использование как постоянного, так и переменного тока, если скин-эффект не служит препятствием для эксперимента. Ток к образцу 4 подводят через Фиксированные контакты 2 и 3. В зоне исходной трещины, начальная длина которой равна 1 , на образце 4 в точке И устанавливают измерительный зонд 5, положение которого. фиксируют. Он может 25 быть установлен, например, у кончика исходной трещины. На кромке образца 4 в точке Я...

Номер патента: 559068

Опубликовано: 25.05.1977

Авторы: Булочкин, Зайченко, Колоколкин, Кузнецов, Кузьмин, Маркочев, Моисейчик, Оберемок, Рахимова, Серегин, Штеинберг

МПК: F23D 11/00

Метки: горелка, жидкого, сжигания, топлива

...камера сгорания 3, снабженная. рядами отверстий 4, 5, 6 в ее цилиндрической стенке 7 и выходным каналом 8. В торцовой стенке 9 корпуса установлена форсунка 10. Горелка снабжена запальником 11 и эавихрителем 12.10Первый ряд отверстий расположен от торцовой стенки на расстоянии 5, равном С 7-0,8 диаметра 3 камеры сгорания, отверстия этого ряда имеют суммарную площадь,равную 0,8-0,9 плошади выходного канала, Расстояние 5 между рядами отмрстий равно 0,2 0,3 диаметра камеры сгорания.Отверстия первого ряда выполнены двух диаметров, отношение которых равно 0,30- 20 0,35, причем бопьшие из них расположены диаметрально противоположны и равно удалены друг от друга по дуге окружности. Отверстия второго и последующих рядов имеют диаметр равный...

Номер патента: 284459

Опубликовано: 01.01.1970

Авторы: Бабич, Конопальцева, Куценко, Маркочев, Стонога, Фомочкин, Шварцман

МПК: G09B 27/08

Метки: имитатор, планеты

...на кромки отверстий и паза в указанных экранах было минимальным.На экранах 11 и 12 предусмотрены зубчатые венцы, входящие в зацепление с трибками 18, предназначенными для разворота экранов относительно друг друга. В заданном положении экраны удерживаются пружинными фиксаторами 14.Узел осветителя диафрагм состоит из фото- метрического шара 15, ламп 16 накаливания, контротражателей 17, коррекционных светофильтров 18 и конденсорпых линз 19. Количество ламп 16 накаливания выбирается из условия обеспечения яркости имитируемой планеты.Лампы питаются от стабилизированного источника. При подаче напряжения на лампы 16, свет от ламп, пройдя через коррекционные фильтры 8 и конденсорные линзы 19, освещает внутреннюю поверхность фотометрического...

Номер патента: 188221

Опубликовано: 01.01.1966

Авторы: Автомоторный, Двуреченский, Кривов, Маркочев, Омиров, Центральный

МПК: F23R 3/28

Метки: газотурбинного, двигателя, камера, сгорания

...5 и несколько рядов мелких отверстий о по ее периферии.Во время работы камеры воздух поступает через отверстия 2 головки в кольцевое пространство между головкой и стабилизатором, равномерно распределяется по сечению выходной щели и направляется вдоль стенок головки через ряды мелких отверстий в область горения. Возникающее при этом разряжение за стабилизатором создает обратное течение горячих газов. Струя горячих газов через центральное отверстие в диафрагме поступает к топливному факелу, перемешивается с ним и ускоряет процесс испарения топлива. Кроме того за, счет лучеиспускания от факела в зоне гореция подогревается топливо.В значительной степени испаренное н пере мешанное с воздухом топливо поступает через мелкие отверстия в...

Номер патента: 102784

Опубликовано: 01.01.1956

Автор: Маркочев

МПК: G01C 22/00

Метки: автомобиля, вала, ведомого, ведущего, вращения, иного, механического, направления, независимо, одностороннего, перемены, спидометра, транспорта

...один конец левой пружины 3, плотно с 1 идя 1 цей на ведомом валу 4. При вращении ведущего вала 1 по часовой стрелке левая пружина 3 закручивается вокруг вала 4 и приводит его во вращение в ту же сторону, т, е. по часовой стрелке. Ведомая шестерня 5, сидящая на валу 4, свободно вращается в противоположную сторону, так как она получает вращение через блок паразитных шестерен 6, находягцпхся на осях 7 и 8, При изменении направления вращения ведущего вала, т. е при вращении против часовой стрелки, левая пружина 3 раскручивается, освобождает ведомый вал 4, а правая пружина 9, соединенная с шестерней 5, закручивается вокруг вс. домого вала 4 и приводится последней во вращение в ту же сторону, что и раньше,При такой схеме устройства...
