Устройство для формирования прямоугольных импульсов напряжения

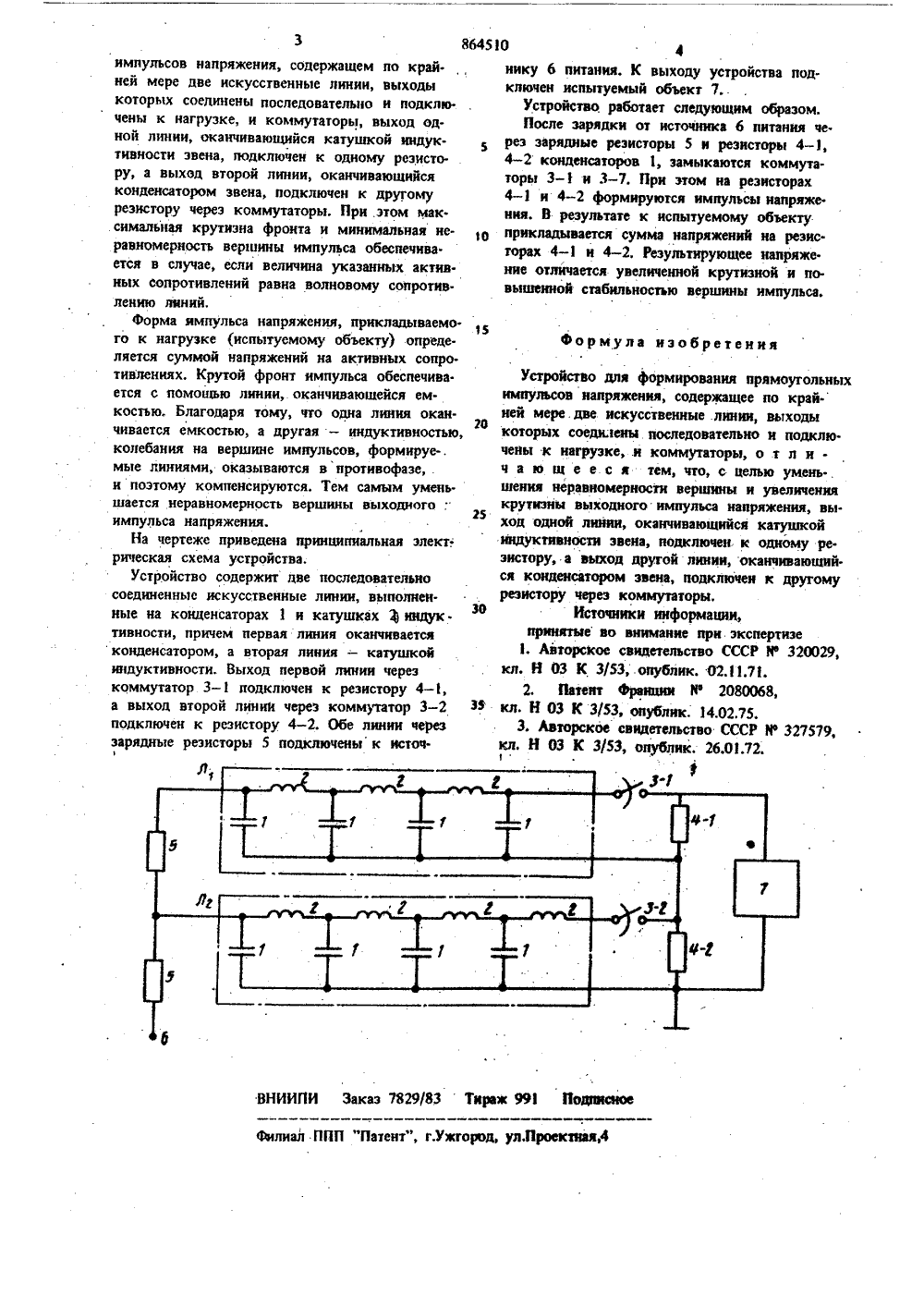

ОПИСАИИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски кСоциалистическихРесиублии и 864510(22) Заявлено 05 Л 2,79 (2 ) 2847935/18 - 21 с присоединением заявки 1 ча Н 03 К 3(5 З Гееударетеаллыа квинтет СССР ае делан азебретеакк и аткрыткй(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ НАПРЯЖЕНИЯИзобретение относится к импульсной технн.ке и может быть испольэовало, например, вкачестве источника зондирующих импульсовпри исследовании и испытании восстанавливающей прочности искровых и контактных проме.жутков коммутирующих разрядников, высоковольтных выключателей и т.д,Известно устройство формирования прямоугольных импульсов напряжения, выполненноев виде формирующей линии (11.Недостатком данного устройства являетсябольшая длительность фронта импульса и наличие колебаний на вершине импульса.Известно устройство формирования мощныхпрямоугольных импульсов, представляющегособой линию, выполненную в виде последовательно соединенных двух согласованных между собой линии разных типов: с распределенными параметрами, например коакснальный.кабель, и с сосредоточенными параметрами,составленной иэ индуктивности н конденсаторов, Данйое соединение позволяет формироватьширокие импульсы с достаточно крутыми передними фронтами 121. Однако колебания на вершине импульсапри этом не устраняется.Наиболее близким кпредложенному является устройство для формирования прямоугольных импульсов напряжения, содержащееисточник, питания, две формирующие линии,выходы которых соединены последовательнои подключены к нагрузке и коммутаторы.Для уменьшения неравномерности выходногоимпульса напряжения одна иэ ливий выполнена с регулируемыми нндуктивностями и волновым сопротивлением в десять раэ и болеераэ меньшим, чем волновое сопротивлениевторой линни 13,Недостатком данного устройства являетсяего сложность, вызванная необходимостью на.стройки регулируемой пинии, а также относительно большая длителытость переднего фрон.та импульса.Цель изобретения - уменьшение неравномср.20ности вершины и увеличание крутизны фронтавыходного импульса напряжения.Поставленная цель достигается тем, что в.устройстве для формирования прямоугольных8645 0 4нику 6 питания. К выходу устройства подключен испытуемый объект 7.Устройство работает следующим образом.После зарядки от источника 6 питания че.реэ зарядные резисторы 5 и резисторы 4-1, 4 - 2 конденсаторов 1, замыкаются коммутаторы 3- и 3-7. При этом на резисторах 4 - 1 и 4-2 формируются импульсы напряжения. В результате к испытуемому объекту прикладывается сумма напряжений на резисторах 4-1 и 4-2. Результирующее напряже.ние отлйчается увеличенной крутизной и повышенной стабильностью вершины импульса. Устройство для формирования прямоугольныхимпульсов напряжения, содержащее по край.ией мере.две искусственные линии, выходыкоторых соедизены последовательно и подклю.чены к нагрузке, .и коммутаторы, о т л ич а ю щ е е с я тем, что, с целью уменьшения неравномерности вершины и увеличениякрутизны выходного импульса напряжения, вы.ход одной линии, оканчивающийся катушкойиндуктивности звена, подключен к одному ре.эистору, а выход другой линии, оканчивающийся конденсатором звена, подключен к другомурезистору через коммутаторы.Источники информации,принятые во внимание при экспертизе. Авторское свидетельство СССР Ие 320029,кл, В 03 К 3/53,.опублик. 02.1.71.2. Патент франции Не 2080068,кл. Н 03 К 3/53, опублик, 14.02.75.3. Авторское свидетельство СССР йф 327579,кл. Н 03 К 353, опублик. 26.01.72. ВНИИЛИ Заказ 7829/83 Тираж 99 иал ПЯП "Патент", г.Ужгород, ул,импульсов напряжения, содержащем по край.ней мере две искусственные линии, выходыкоторых соединены последовательно и подклю.чены к нагрузке, и коммутаторы, выход одной линии, оканчивающийся катушкой индуктивности звена, подключен к одному резистору, а выход второй линии, оканчивающийсяконденсатором звена, подключен к другомурезистору через коммутаторы. При.этом мак.симальная крутизна фронта и минимальная неравномерность вершины импульса обеспечивается в случае, если величина указанных активных сопротивлений равна волновому сопротив.лению линий.Форма импульса напряжения, прнкладываемого к нагрузке испытуемому объекту) определяется суммой напряжений на активных сопро.тивлениях, Крутой фронт импульса обеспечива.ется с помощью линии, оканчивающейся емкостью, Благодаря тому, что одна линия окан.20чивается емкостью, а другая - индуктивностью,колебания на вершине импульсов, формируе-.мые линиями, оказываются в противофазе, .и поэтому компенсируются. Тем самым уменьшается неравномерность вершины выходного ."25импульса напряжения,На чертеже приведена принципиальная элект-.рическая схема устройства,Устройство содержит две последовательносоединенные искусственные линии, выполненные на конденсаторах 1 и катушкахиндук.30тивности, причем первая линия оканчиваетсяконденсатором, а вторая линия - катушкойиндуктивности. Выход первой линии черезкоммутатор 3 -подключен к резистору 4 - 1,а выход второй линии через коммутатор 3 - 2 Зподключен к резистору 4 - 2, Обе линии череззарядные резисторы 5 подключенык источ 1 формула изобретения
