Генератор импульсов

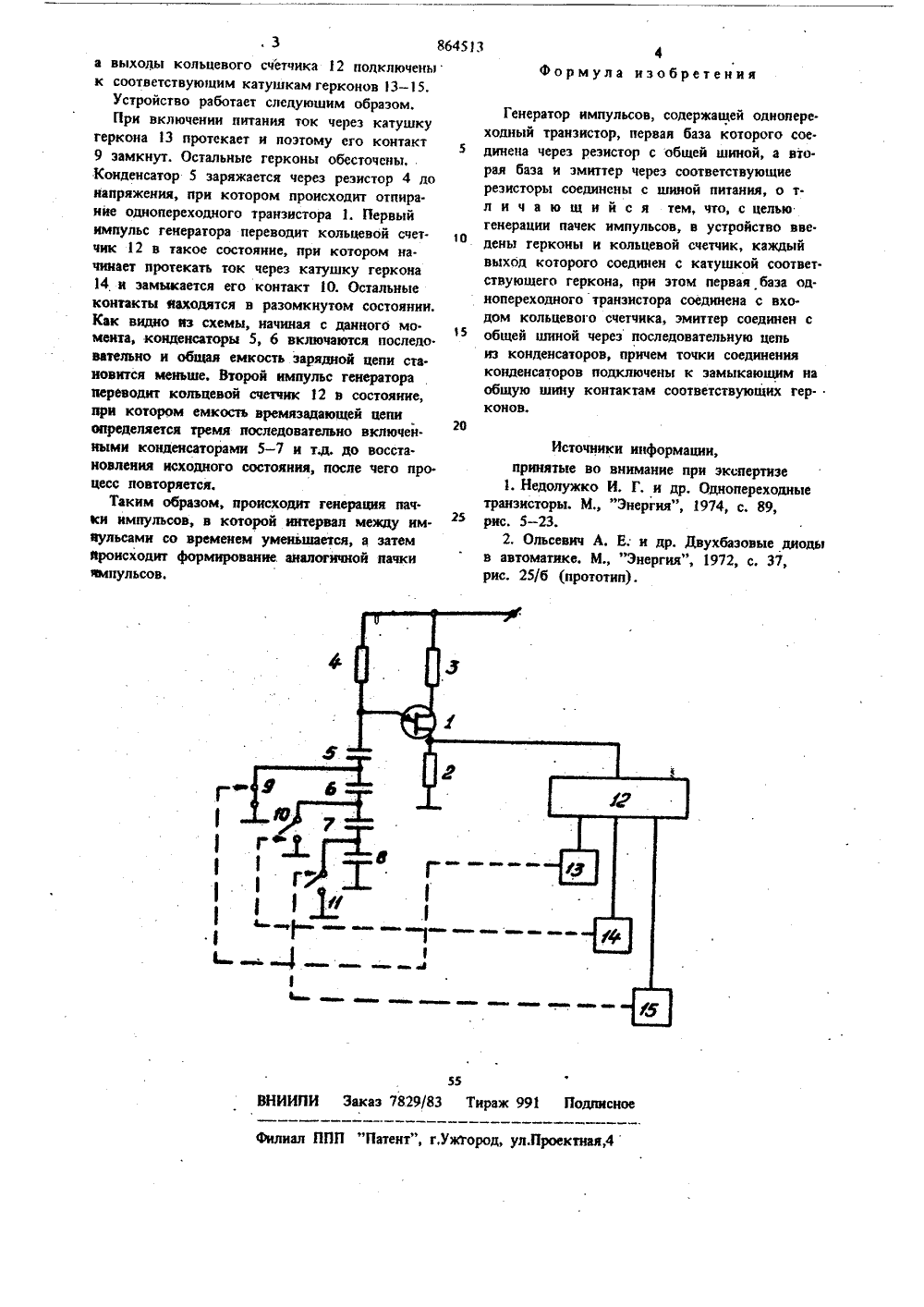

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик и 864513(51)М, Кл,Н 03 К 3/64 Гееударетеенвй кендтет СССР до делан дзебретеадк н открытий(54) ГЕНЕРАТОР ИМПУЛЬСОВ Йзобретение относится к импульсной техни.ке и может быть применено в радиоэлектронной аппаратуре с различным назначением.Известен генератор импульсов, содержащийоднопереходный транзистор 11.Однако данное устройство не позволяет по- длучить на выходе серии импульсов с перемен.иым интервалом между ними, Кроме того,для его управления необходим источник срегулируемым напряжением,Наиболее близким техническим решениемявляется генератор прямоугольных импульсов;содержащий однопереходный транзистор, пер.вая база которого соединена через резисторс общей шиной, а вторая база и эмиттер че.рез соответствующие резисторы соединены сшиной питания 21.Недостатком данного устройства являетсяотсутствие возможности генерации пачек импульсов, так как регулировка частоты осуществляется переменным резистором.20Цель изобретения - расширение функцио.иальных возможностей, а именно генерация пачек импульсов,Поставленная цель достигается тем, что генератор импульсов, содержащий однопереходный транзистор, первая база которого соединена через резистор с общей шиной, а вторая база и змиттер через соответствующие резисторы соединены с шинойпитания, введены герконы и кольцевой счетчик, каждый выход которого соединен с катушкой соответствующего геркона, при этом первая база однопереходного транзистора соединена с входом кольцевого счетчика, эмиттер соединен с общей шиной через последовательную цепь из конденсаторов, причем точки соединения конденсаторов подключены к замыкающим на общую шину контактам соответствующих герконов. На чертеже показана принципиальная схема устройства.Устройство состоит из однопереходного транзистора 1, резистора 2 в цепи первой ба. зы, резистора 3 в цеди второй базы, времязада. ющеи цепи, которая содержит резистор 4, конденсаторы 5 - 8, Контакты герконов 9-11 подключены к точкам соединения конденсаторов,864513 аэ 7829/8 аж 991 Подписи ИИП иал НПП "Патент", г,Ужгород, ул.Проектная,4 а выходы кольцевого счетчика 12 подключены к соответствующим катушкам герконов3 - 15.Устройство работает следующим образом.При включении питания ток через катушку геркона 13 протекает и поэтому его контакт 9 замкнут. Остальные герконы обесточены, . Конденсатор 5 заряжается через резистор 4 ло напряжения, при котором происходит отпнра. ние однопереходного транзистора 1. Первый импульс генератора переводит кольцевой счетчик 12 в такое состояние, при котором на. чинает протекать ток через катушку геркоиа 14 и замыкается его контакт 10. Остальные контакты аходятся в разомкнутом состоянии, Как видно из схемы, начиная с даиногб мо. мента, конденсаторы 5, 6 включаются последо. вательно и общая емкость зарядной цепи становится меньше. Второй импульс генератора переводит кольцевой счетчик 12 в состояние, при котором емкость времязадающей цепи определяется тремя последовательно включейными конденсаторами 5 - 7 и тд. до восстановления исходного состояния, после чего процесс повторяется.Таким образом, происходит генерация пач. оси импульсов, в которой интервал между импульсами со временем уменьшается, а затем происходит формирование. аналогичной пачки импульсов. 4 формула изобретенияГенератор импульсов, содержащей одиолереходный транзистор, первая база которого соединена через резистор с общей шиной, а вторая база и эмиттер через соответствующиерезисторы соединены с шиной питания, о тл и ч а ю щ и й с я тем, что, с цельюгенерации пачек импульсов, в устройство вве.дены герконы и кольцевой счетчик, каждыйвыход которого соединен с катушкой соответ.ствующего геркона, при этом первая база однопереходного транзистора соединена с вхо.дом кольцевого счетчика, эмиттер соединен собщей шиной через последовательную цепьиз конденсаторов, причем точки соединенияконденсаторов подключены к замыкающим наобщую шину контактам соответствующих герконов,20 Источники информации,принятые во внимание при экспертизе1. Недолужко И. Г, и др, Однопереходныетранзисторы. М "Энергия", 1974, с. 89,25 рис 5 232. Ольсевич А. Е; и др. Двухбаэовые диодыв автоматике. М., "Энергия", 1972, с, 37,рис. 25/б (прототип).
