Устройство для формирования импульсов синхронизации распределителей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 657638
Автор: Погорелов
Текст

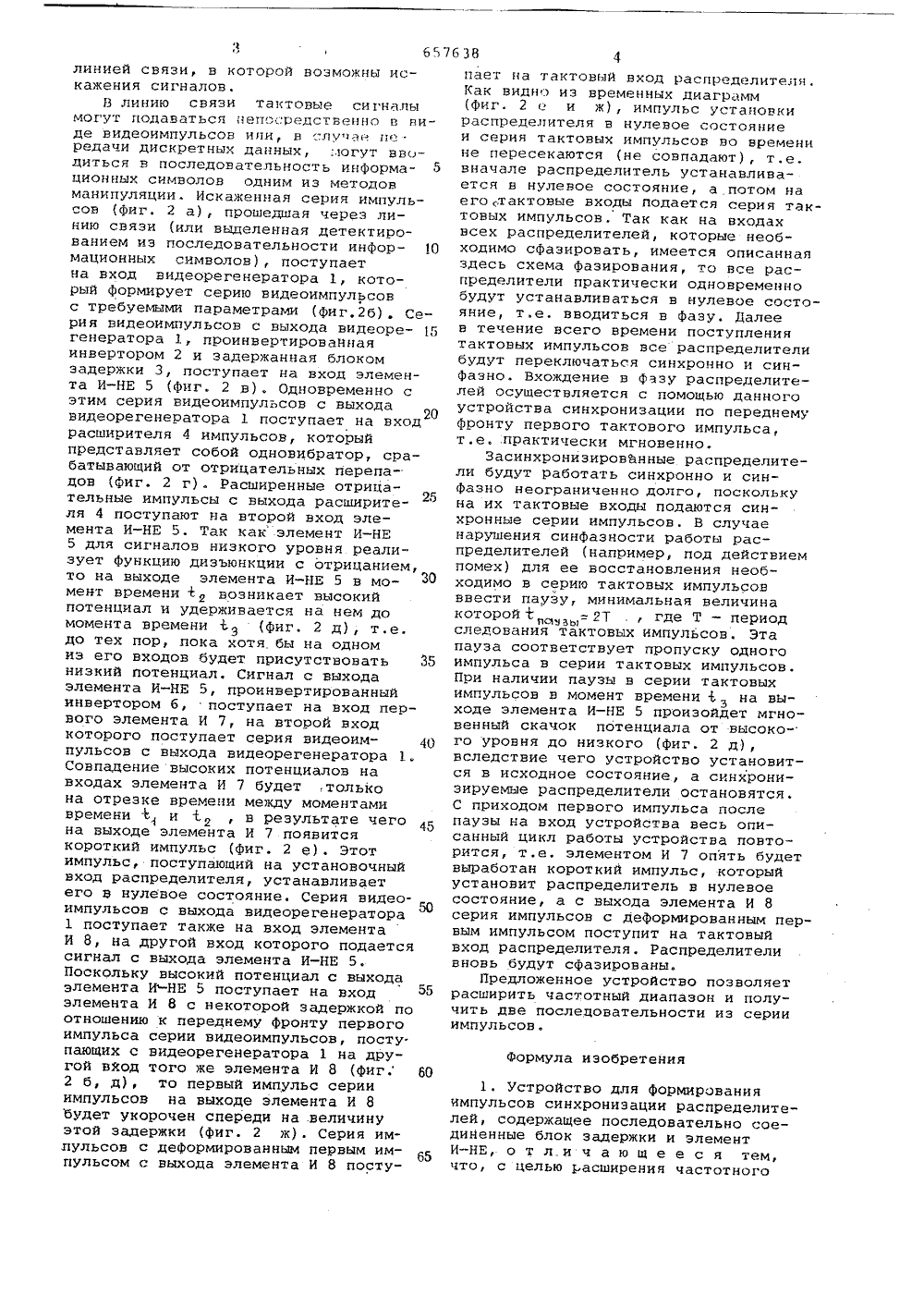

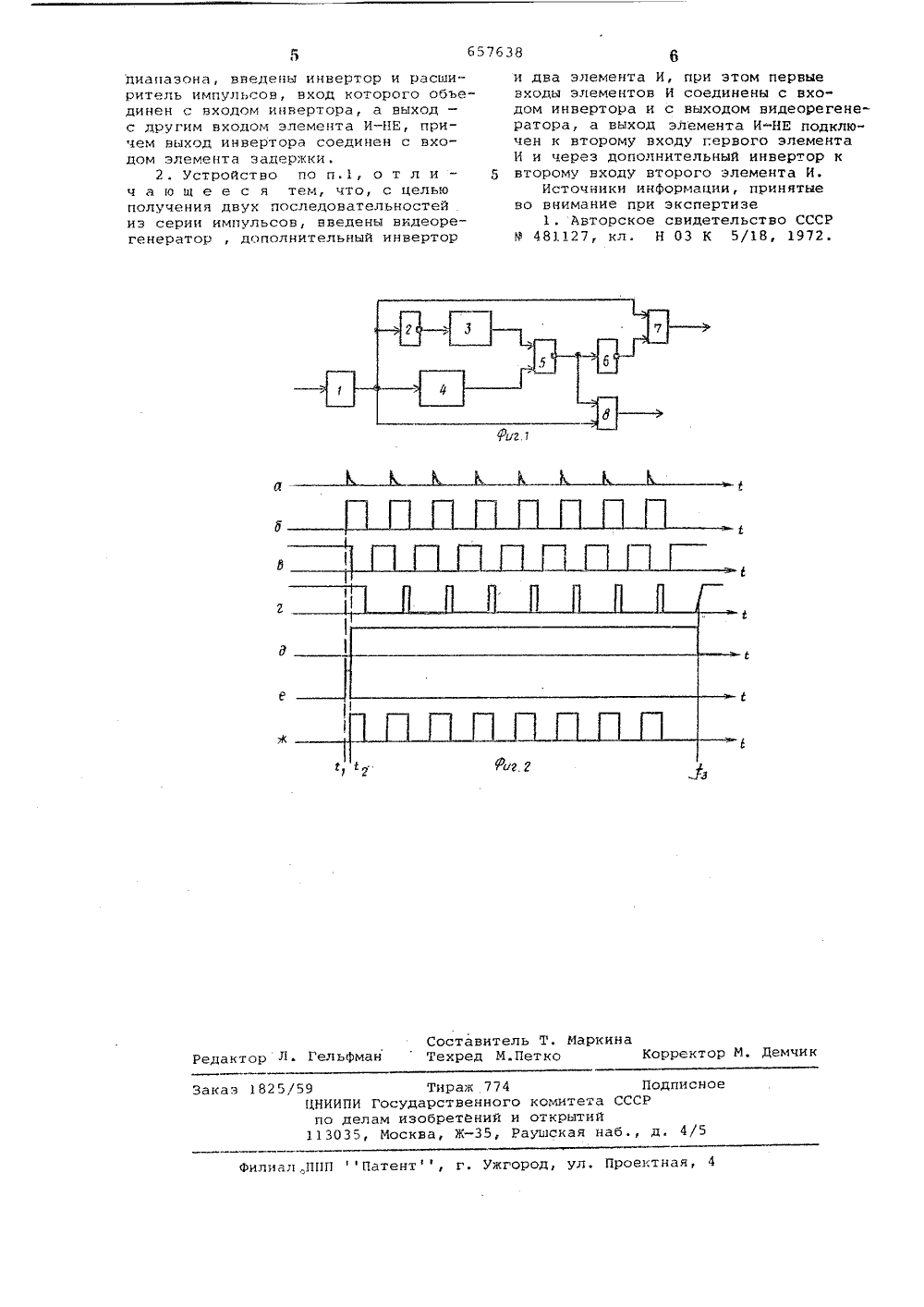

ОПИСА ИЗОБРЕТ Союз Советских Социалистических Республик) Дополнительное к ав Заявлено 040376 (2) 23 Ь 7/О К 5/1 с присоединением заявки итет 07.07.76рствеииый комитетСССРизобретенийкрытий Пр о делами от 621.394.088.8) Дат бликования о) Автор изобретения Погоре Киевский ордена Ленина политехнический(71) ЗаяВИтЕЛЬ им. 50-летия Великой Октябрьской социал революциинститут стическ 4) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ИМПУЛЬСОВ СИНХРОНИЗАЦИИ РАСПРЕДЕЛИТЕЛЕЙрвоный ся к техни ваться в м о подверже помех.для формирова изации распрепоследовательн жки и элемент кеестнных Изобретение относит связи и может использо ных каналах связи, мал воздействию импульсных Известно устройство ния импульсов синхрон делителей, содержащее соединенные блок задер И-НЕ 1)Однако данное устро небольшой частотный д Цель изобретения -частотного диапазона и последовательностей изизображена структур схема предложеннога фиг. 2 - временны ство имеетапазов.асширениеполучение двусерии импульевходе усотсутствон необхсвязана дом Для этого в устройство для формирования импульсов синхронизации распределителей, содержащее последовательно соединенные блок задержки и элемент И-НЕ, введены инвертор и расширитель импульсов, вход которого объединен с входом инвертора, а выход - с другим входом элемента И-НЕ, причем выход инвертора соединен с входом элемента задержки,а также вв дены видеорегенератор, дополнительный инвертор и два элемента И, при этом первые входы элементов И соединены с входом инвертора и с выхо видеорегенератора, а выход элемента И-НЕ подключен к второму входу пе го элемента И и через дополнитель инвертор к второму входу второго элемента И.На фиг. 1 ная электрическая о устройства; н е диаграммы.Устройство для формирования имУльсов синхронизации распределителей содержит видеорегенератор 1, инвертор 2, блок задержки 3, расширитель 4 импульсов, элемент И-НЕ 5, дополнительный инвертор 6 и два элемента И 7, 8.Предложенное устройство работает следуЮщим образом,Для синхронизации двух или нескольких распределителей необходимо на входе каждого распределителя иметь данное устройство, причем выход элемента И 7 нужно соединить с входом установки распределителя в нулевое состояние, а выход элемента И 8 - с его тактовым входом.При этом на передающей стороне натройства видеорегенератор 1 ует, а на приемной стороне одим тогда, когда последняя с передающей стороной длиннойлинией связи, в которой возможны искажения сигналов.В линию сВязи тактОВые сигналы могут подаваться непосредственно В ви- ДЕ ВИДЕОИМПУЛЬСОВ ИЛИ, В СЛУИВЕ ИЕ . редачи дискретных данных, 1 огут вво,циться в последовательность информа ционных символов одним из методов манипуляции. Искаженная серия импульсов (фиг. 2 а), прошедшая через линию связи (или выделенная детектированием из последовательности инфор О мационных символов), поступает на вход видеорегенератора 1, который формирует серию видеоимпульсов с требуемыми параметрами (фиг.2 б). Серия видеоимпульсов с выхода видеоре генератора 1, проинвертированная инвертором 2 и задержанная блоком задержки 3, поступает на вход элемента И-НЕ 5 (фиг. 2 в). Одновременно с этим серия видеоимпульсов с выхода видеорегенератора 1 поступает на вход20 расширителя 4 импульсов, который представляет собой одновибратор, срабатывающий от отрицательных перепадов (фиг. 2 г). Расширенные отрицательные импульсы с выхода расширителя 4 поступают на второй вход элемента И-НЕ 5. Так как элемент И-НЕ 5 для сигналов низкого уровня реализует функцию дизъюнкции с отрицанием, то на выходе элемента И-НЕ 5 в момент времени д возникает высокий потенциал и удерживается на нем до момента времени 1 (фиг. 2 д), т.е, до тех пор, пока хотя бы на одном из его входов будет присутствовать 35 низкий потенциал. Сигнал с выхода элемента И-НЕ 5, проинвертированный инвертором 6, поступает на вход первого элемента И 7, на второй вход которого поступает серия видеоим пульсов с выхода видеорегенератора 1. Совпадение высоких потенциалов на входах элемента И 7 будет ,только на отрезке времени между моментами времени 1 и (, , в результате чего на выходе элемента И 7 появится короткий импульс (фиг. 2 е). Этот импульс, поступающий на установочный вход распределителя, устанавливает его В нулевое состояние. Серия Видео- импульсов с выхода видеорегенератора 1 поступает также на вход элемента И 8, на другой вход которого подается сигнал с выхода элемента И-НЕ 5, Поскольку высокий потенциал с выхода элемента И НЕ 5 поступает на вход элемента И 8 с некоторой задержкой по отношению к переднему фронту первого импульса серии видеоимпульсов, посту пающих с видеорегенератора 1 на другой вход того же элемента И 8 (фиг. бО 2 бц), то первый импульс серии импульсов на выходе элемента И 8 будет укорочен спереди на величину этой задержки (фиг. 2 ж). Серия импульсов с деформированным первым импульсом с выхода элемента И 8 поступает на тактОВый ВхОд распределите 1151Как видна из временных диаграмм(фиг. 2 е и ж), импульс установкираспределителя в нулевое состояниеи серия тактовых импульсов ВО временине пересекаются (не совпадают), т,е.вначале распределитель устанавливается в нулевое состояние, а потом наего,.тактовые входы подается серия тактовых импульсов. Так как на входахвсех распределителей, которые необходимо сфазировать, имеется описаннаяздесь схема фазирования, то все распределители практически одновременнобудут устанавливаться в нулевое состояние, т.е. вводиться в фазу. ДалееВ течение всего времени поступлениятактовых импульсов все распределителибудут переключаться синхронно и синфазно. Вхождение в фазу распределителей осуществляется с помощью данногоустройства синхронизации по переднемуфронту первого тактового импульса,т.епрактически мгновенно,Засинхронизировйнные распределители будут работать синхронно и синфазно неограниченно долго, посколькуна их тактовые входы подаются синхронные серии импульсов. В случаенарушения синфазности работы распределителей (например, под действиемпомех) для ее восстановления необходимо в серию тактовых импульсовввести паузу, минимальная величинакоторойг= 2 Т ., где Т - периодследования тактовых импульсов. Этапауза соответствует пропуску одногоимпульса в серии тактовых импульсов,При наличии паузы в серии тактовыхимпульсов в момент времени 1 на вызходе элемента И-НЕ 5 произойдет мгновенный скачок потенциала от высокого уровня до низкого (фиг, 2 д),вследствие чего устройство установится в исходное состояние, а синхронизируемые распределители остановятся.С приходом первого импульса послепаузы на вход устройства весь описанный цикл работы устройства повторится, т.е. элементом И 7 опять будетвыработан короткий импульс, которыйустановит распределитель в нулевоесостояние, а с выхода элемента И 8серия импульсов с деформированным первым импульсом поступит на тактовыйвход распределителя. Распределителивновь будут сфазированы.Предложенное устройство позволяетрасширить частотный диапазон и получить две последовательности из серииимпульсов. Формула изобретения1. Устройство для формирования импульсов синхронизации распределителей, содержащее последовательно соедииенные блок задержки и элемент И-НЕ, о т л.и ч а ю щ е е с я тем, что, с целью расширения частотного657 б 38У 2,Составитель Т. МаркинТехред М.Петко орректор М. Демч Редактор Л. Гельфма одписн 9 Тираж 774 ЦНИИПИ Государственного по делам изобретений и 113035, Москва, Ж, Р аказ 1825/5 омитетткрытиушская б д. 4/5 Патент, г, Ужгород, ул. Проектная, 4 ли ал,1 П 1 П диапазона, введены инвертор и расширитель импульсов, вход которого объединен с входом инвертора, а выход - с другим входом элемента И-НЕ, причем выход инвертора соединен с входом элемента задержки.2. Устройство по п.1, о т л и ч а ю щ е е с я тегл, что, с целью получения двух последовательностей из серии импульсов, введены видеорегенератор , дополнительный инвертор и два элемента И, при этом первыевходы элементов И соединены с вхо"дом инвертора и с выходом видеорегенератора, а выход элемента И-НЕ подключен к второму входу гервого элементаИ и через дополнительный инвертор к 5 второму входу второго элемента И.Источники информации, принятыево внимание при экспертизе1. Авторское свидетельство СССРР 481127, кл. Н 03 К 5/18, 1972.
СмотретьЗаявка
2328388, 04.03.1976
КИЕВСКИЙ ОРДЕНА ЛЕНИНА ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. 50 ЛЕТИЯ ВЕЛИКОЙ ОКТЯБРЬСКОЙ СОЦИАЛИСТИЧЕСКОЙ РЕВОЛЮЦИИ
ПОГОРЕЛОВ ВАСИЛИЙ СТЕПАНОВИЧ
МПК / Метки
МПК: H03K 5/15, H04L 7/033
Метки: импульсов, распределителей, синхронизации, формирования
Опубликовано: 15.04.1979
