Резервированный генератор

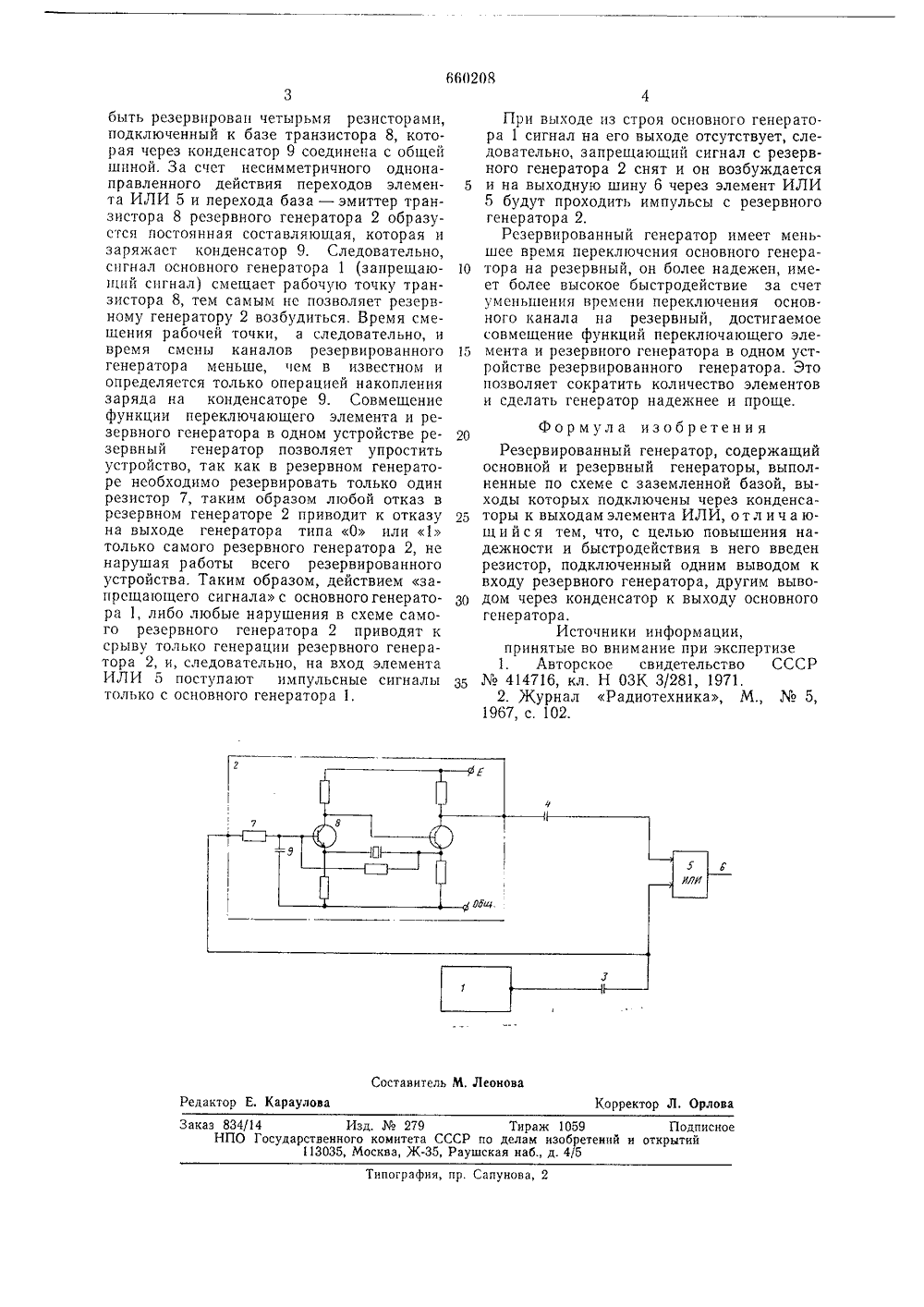

щ 6602 ОВ ОПИСАНИЕ ИЗОБРЕТЕНЙЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических реелвелии1) Дополнительное к авт. св 22) Заявлено 04,03.77 (21) 2459611/18 51) М. Кл.-Н ОЗК 3 явки Ье присоединением Государствеииый иомит(088.8) члетень М 1 нця 30.04.79 но 30.04.79. Б цкованця опцс 43) Опублцков 45) Дата опуб по делам изобретеиии и открытий) РЕЗЕРВИРОВАННЫЙ ГЕНЕРАТО Изобретение относится к импульсной технике и может быть использовано при построении резервированных генераторов.Известен резервированный генератор, который содержит два нерезервированных генератора (мультивибратора) и устройство синхронизации 11. Недостатком его является сложность ц высокая требовательность к допуску на частоту каждого нерезервированного генератора,Наиболсс близким по технической сущности является устройство, содержащее основной ц резервный генераторы, логическую схему ИЛИ и переключающий элемент, служащий для переключения основного генератора на резервный 2.Недостатком известного устройства является большое время переключения основного генератора ца резервный, определяемое как сумма врсмсц последоватсльцо выполняемых операций переключающим элементом; выпрямлсцис, накопление заряда, срабатывание ключевого элемента, отключение генератора.Вторым недостатком известного устройства является необходимость обязательного резервирования переключающего элемента, так как отказ этого элемента приводит к нарушению в работе резервированного генератора. Кроме того, управленце резервированным переключающим элементом со стороны основного генератора требует повышенной в 2 - 4 раза доцолццтсльной мощности, что влцяст на стабильность выходной частоты основного генератора.Цель изобретения - повышение надежности и быстродействия.Поставленная цель достигается тем, что в резервированный гснсратор, содержащий основной и резервный генераторы, выполненные по схеме с зазсмлснной базой, выходы которых подключены чсрез конденсаторы к входам элмента ИЛИ, ввсдсн рсзцстор, подключенный одним выводом ко входу резервного генератора, другим выводом через конденсатор - к выходу основного генератора.На чертеже представлена схема резервированного генератора, Генератор содержит основной 1 ц рсзсрвцый 2 генераторы, собранцыс, например, по схсмс с заземленной базой, раздслцтсльныс конденсаторы 3 ц 4, элеьмснт ИЛИ 5, выходную шину 6, резистор 7, транзистор 8 ц кондснсатор 9, входящие в резсрвный генератор 2,Генератор работает следующим образом.Импульсы основного генератора 1 через разделительный конденсатор 3 поступают на вход элемента ИЛИ 5 ц в резервный генератор 2 на резистор 7, который может660208 Составитель М, Леонова Корректор Л. Орлова Редактор Е. Караулова Заказ 834/14 Изд.279 Тираж 1059 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 быть резервирован четырьмя резисторами, подключенный к базе транзистора 8, которая через конденсатор 9 соединена с общей шиной. За счет несимметричного однонаправленного действия переходов элемента ИЛИ 5 и перехода база - эмиттер транзистора 8 резервного генератора 2 образуется постоянная составляющая, которая и заряжает конденсатор 9, Следовательно, сигнал основного генератора 1 (запрещающий сигнал) смещает рабочую точку транзистора 8, тем самым не позволяет резервному генератору 2 возбудиться, Время смещения рабочей точки, а следовательно, и время смены каналов резервированного генератора меньше, чем в известном и определяется только операцией накопления заряда на конденсаторе 9. Совмещение функции переключающего элемента и резервного генератора в одном устройстве резервный генератор позволяет упростить устройство, так как в резервном генераторе необходимо резервировать только один резистор 7, таким образом любой отказ в резервном генераторе 2 приводит к отказу на выходе генератора типа О или 1 только самого резервного генератора 2, не нарушая работы всего резервированного устройства. Таким образом, действием запрещающего сигнала с основного генератора 1, либо любые нарушения в схеме самого резервного генератора 2 приводят к срыву только генерации резервного генератора 2, и, следовательно, на вход элемента ИЛИ 5 поступают импульсные сигналы только с основного генератора 1. При выходе пз строя основного генератора 1 сигнал на его выходе отсутствует, следовательно, запрещающий сигнал с резервного генератора 2 снят и он возбуждается 5 и на выходную шину 6 через элемент ИЛИ5 будут проходить импульсы с резервного генератора 2.Резервированный генератор имеет меньшее время переключения основного генера тора на резервный, он более надежен, имеет более высокое быстродействие за счет уменьшения времени переключения основ.ного канала на резервный, достигаемое совмещение функций переключающего эле мента и резервного генератора в одном устройстве резервированного генератора. Это позволяет сократить количество элементов и сделать генератор надежнее и проще. Формула изобретен и яРезервированный генератор, содержащийосновной и резервный генераторы, выполненные по схеме с заземленной базой, выходы которых подключены через конденса 25 торы к выходам элемента ИЛИ, о т л и ч а ющийся тем, что, с целью повышения надежности и быстродействия в него введенрезистор, подключенный одним выводом квходу резервного генератора, другим выво 30 дом через конденсатор к выходу основногогенератора.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМе 414716, кл, Н ОЗК 3/281, 1971,2. Журнал Радиотехника, М., Мо 5,1967, с, 102.
