Генератор

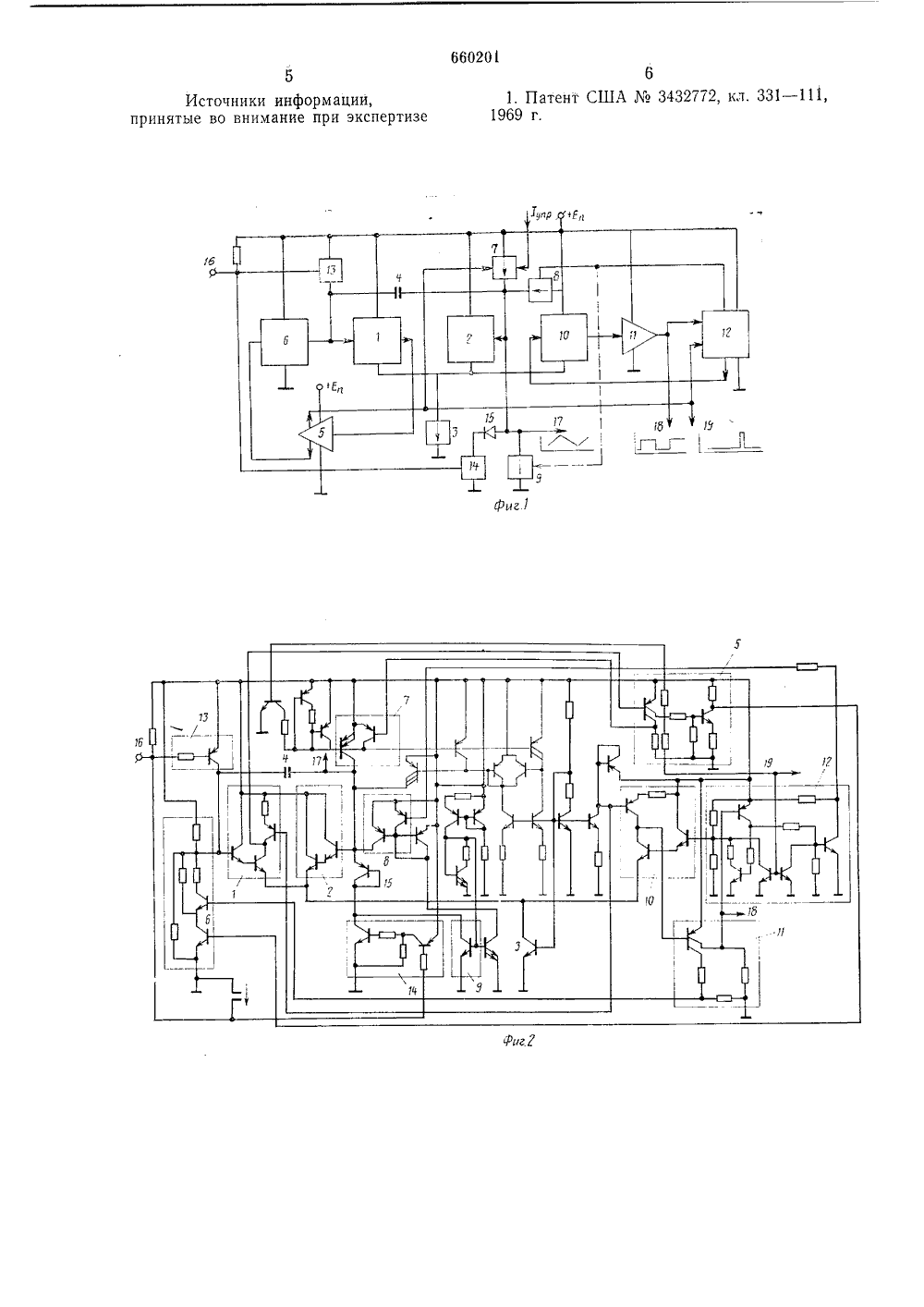

и 11 660201 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикавт, свид ву полнительно с 1) 4 КтН ОЗК 3102//Н ОЗК 1/02 22) Заявлено 29.11.76 (21) 2427101/18-21с присоединением заявки-23) Приоритет43) Опубликовано 30.04.79. Бюллетень1 сударственный комит СССР о делам изобретений и открытий(54) ГЕНЕРАТО тий генератор ток формирования, два ветствснно сосдине дом второго генср полнительного к соединен с входок выходом соединен элемента развязки вход которого соед усилителя обратно щим входом перво чем времязадающ между входамц д теля. На фцг. 1 приведена блок-схема предлагаемого генератора; на фиг. 2 - принципиальная схема генератора; на фиг. 3 - диаграммы напряжений на выходах соответствующих элементов генератора.Генератор содержит дифференциальный усилитель с входными каскадами 1, 2 и генератором тока 3, времязадающцй конденсатор 4, усилитель 5 обратной связи, коммутируемый источцик 6 напряжения, генераторы 7 - 9 тока, дополнцтсльный каскад 10, усилительный каскад 11, элемент 12 развязки ц формирования, ключевые элементы 13 и 14 запуска и диод 15, входной зажцм 16 и выходные шины 17 - 19, причем зажим 16 сосдцнсц с входамц элементов 13 Изобретение относится к импульсной технике, в частности к генераторам импульсов сложной формы и может солзоася в устройствах точного отсчета времени.Известен генератор, содержащий время задающий конденсатор и дифференциальный усилитель с первым и вторым входными каскадами, выход которого через усилитель обратной связи и коммутируемый источник напряжения соединен со своим первым входом 1.Однако этот генсратор нс обеспечивает возможность получения сигналов как прямоугольной, так п треугольной формы в ждущем и автоколсбатсльном режимах при использовании одного времязадающего конденсатора.Целью цзобрстения является обеспечение получения сигналов как прямоугольной, так и треугольной формы в ждущем и автоколебатсльцом режимах при использовании одного врсмязадаюгцего конденсатора.Для этого в предлагаемый генератор дополнительно введены дополнительный каскад, усилительный каскад, включенный параллельно входным каскадам дифференциального усилителя, три генератора тока, соединяющие второй вход дифференциального усилителя с шиной питания через первый и второй, а с общей шиной через тре а, элемент развязки цвыхода которого соотны с управляющим вхоатора тока и входом доаскада, выход которого усилительного каскада, ого с первым входом ц формирования, другой инен со вторым выходом й связи ц с управляюго генератора тока, притй конденсатор включен ффсрснциального усцли5 1 О 15 20 25 30 35 40 45 50 55 60 05 и 14; выход элемента 13 соединен с входом каскада 1 и выходом источника 6, связанным через конденсатор 4 с входом каскада 2, выходами генераторов 7 - 9, шиной 17 и через диод 15 - с выходом элемента 14, выход каскада 1 соединен с входом усилителя 5, первый выход которого соединен с входом источника 6, а второй - с управляющим входом генератора 7, первым входом элемента 12 и шиной 19, второй вход элемента 12 соединен с шиной 18 и выходом каскада 11, вход которого через каскад 10 соединен с первым выходом элемента 12, второй выход которого соединен с управляющим входом генератора 8.Генератор работает следующим образом.При включении питания напряжение на зажиме 16 скачком возрастает до напряжения питания Е. Напряжения на входах каскадов 1 и 2 также скачком синхронно нарастают на одинаковую величину до уровня логической 1, благодаря чему каскады 1 и 2 находятся в скачкообразном состоянии.Таким образом, в момент Т 1 на вход каскада 2 поступает суммарный ток генераторов 7 и 8 за вычетом тока генератора 9, что вызывает нарастание напряжения на входе каскада 2 по отношению к входу каскада 1. В момент Т 2 напряжение на конденсаторе 4 становится достаточным для запирания каскада 1. В результате начинает действовать положительная обратная связь через усилитель 5 и источник 6 и напряжения на входах каскадов 1 и 2 скачком уменьшаются. Поскольку напряжение на выходе элемента 12 и входе каскада 10 становится меньше напряжений на входах каскадов 1 и 2, то каскад 10 открывается и уровень логического нуля на его выходе вызывает появление уровня логической единицы на шине 18 и управляющем входе генератора 8. При этом генератор 8 включается, а на входе каскада 10 действует напряжение выходного рсзистивного делителя элемента 12.Так как в процсссе релаксационного перехода в момент Т 2 генератор 7 выключился, то дальнейший разряд конденсатора 4 осуществляется разностью токов генераторов 8 и 9. При этом напряжение на конденсаторе 4 линейно нарастает до момента Т 4, когда напряжение на входе каскада 2 сравняется с напряжением на входе каскада 10. Последний запирается и, благодаря положительной обратной связи, происходит процесс рсгенеративного переброса. В результате на входе каскада 10 напряжение понижается и он запирается, что приводит к запиранию генератора 8, С этого момента начинается разряд конденсатора 4 током генератора 9. Разряд происходит до тех пор, пока напряжения на выходах каскадов 2 и 10 вновь не сравняются в момент Т 5. При этом происходит опрокидывание устройства, обратное процессу в момент Т 4, и начинается заряд конденсатора 4 разностным током генераторов 8 и 9.Таким образом, если входное воздействие на зажиме 16 отсутствует, на шине 18 будут прямоугольные импульсы, на шине 17 - треугольные, а генератор работает в автоколебатсльном режиме.Предположим, что в момент Т 6 зажим 16 соединен с общей шиной источника питания. Это ведет к закорачиванию элементов 13 и 14, повышенгно напряжения на входе каскада 1 до Еи понижению напряжения на входе каскада 2 до падения напряжения на диоде 15. При этом каскад 1 будет включен, а каскады 2 и 10 - выключены. Эти состояния поддерживаются до момента Т 7 окончания входного воздействия на зажим 16, В момент Т 7 элементы 13 и 14 размыкаются и напряжение на входе каскада 1 падает до уровня логической единицы, На такую же величину уменьшается напряжение на входе каскада 2, так как напряжение на конденсаторе 4 сохраняется. Далее конденсатор 4 начинает заряжаться суммарным током генераторов 7 и 8 за вычетом тока генератора 9, аналогично промежутку Т 1 - Т 2.Если на зажим 16 подавать короткие импульсы, то на шине 17 будет пилообразное напряжение (моменты Т 10 - Т 14). Формула изобретен и яГенератор, содержащий времязадающий конденсатор и дифференциальный усилитель с первым и вторым входными каскадами, выход которого через усилитель обратной связи и коммутируемый источник напряжения соединен со своим первым входом, отличающийся тем, что, с целью обеспечения получения сигналов как прямоугольной, так и треугольной формы в ждущем и автоколебательных режимах при использовании одного врем язадающего конденсатора, в него дополнительно введены дополнительный каскад, усилительный каскад, включенный параллельно входным каскадам дифференциального усилителя, три генератора тока, соединяющие второй вход дифференциального усилителя с шиной питания через первый и второй, а с общей шиной через третий гснератор тока, элемент развязки и формирования, два выхода которого соответственно соединены с управляющим входом второго генератора тока и входом дополнительного каскада, выход которого соединен с входом усилительного каскада, выходом соединенного с первым входом элемента развязки и формирования, другой вход которого соединен со вторым выходом усилителя обратной связи и с управляющим входом первого генератора тока, причем врсмязадающий конденсатор включен между входами дифференциального усилителя.Источники информации,принятые во внимание при экспертизе660201 ь Т 7 Гд Т 7 с Т Т 7 г Тз Тр, Т,д Тг 747 рг Тставитсль А. Степано едактор М, Трофимова Корректоры: А. Галахова и Е. Хмелев Заказ 571/9 Рзд. М 279 Тираж 1059 Подписн НПО Государствснного комитета СССР по делам изобретений и открытий 113035, Москва, 7 К, Раушская наб., д. 475ипографпя, пр, Сапун
