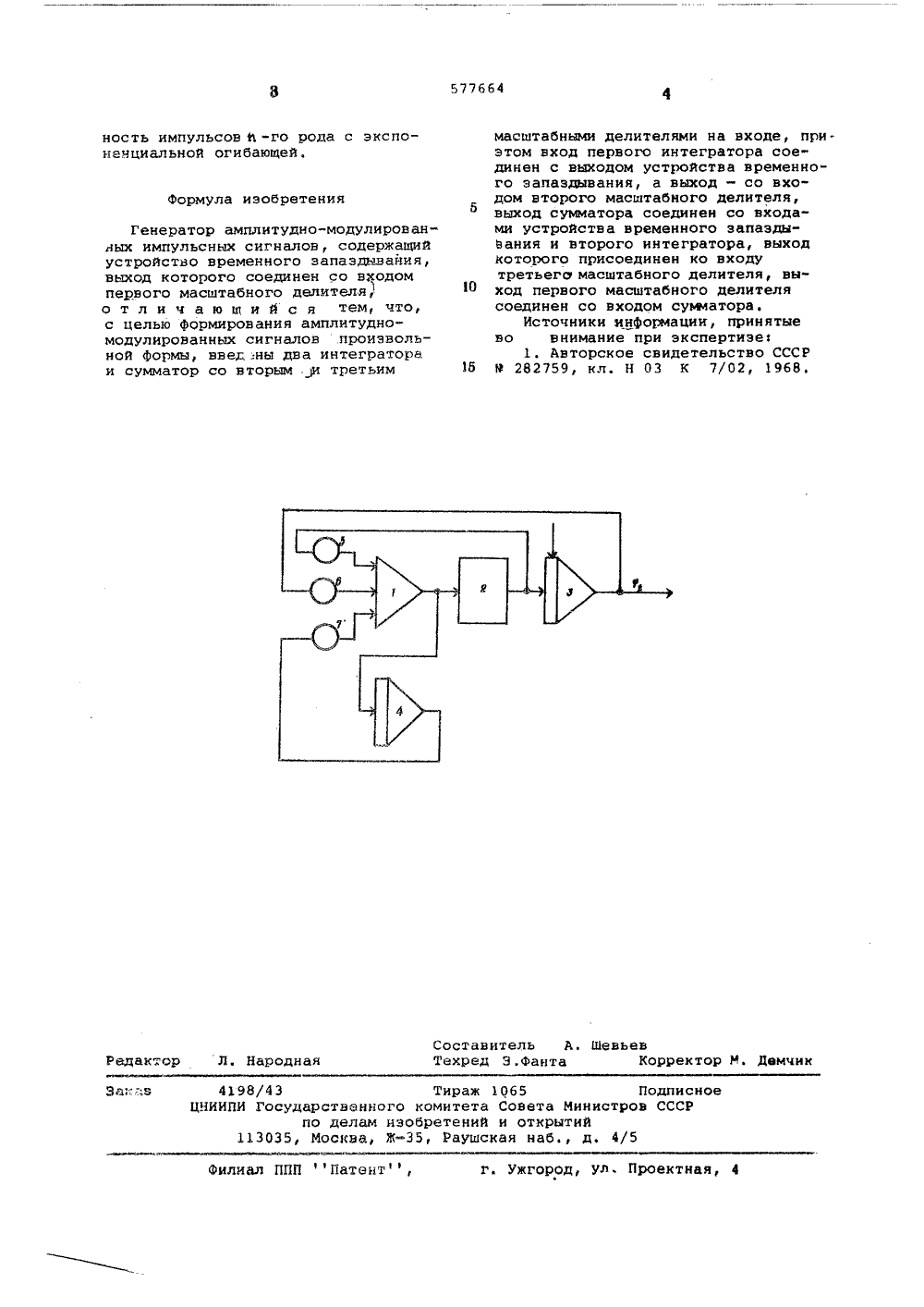

Генератор амплитудно-модулированных импульсных сигналов

Номер патента: 708073

Опубликовано: 05.01.1980

Авторы: Кортунова, Котляр, Магдесиев, Прилепский, Соловьев

МПК: F15C 3/16

Метки: генератор, пневматический

...управляющимикамерами пневмореле б, 7, а входы - ус выкодами трехмембранных элементов8, 9 сравнения.Управляемый генератор работаетследуюцим образом,При подаче на пятимембранныйэлемент 5 и дроссельный делитель 601, 2 Р на ламинарном дросселе 4устанавливается перепад давлениядР Й Рн. При этом давление переддросселемвозрастает на величину фЬ2а после дросселя уменьшается на 65 величину фф , то есть среднее наьРдросселе давление не зависит от величины Р и всегда равно Р. Воздух начинает поступать через дрос" сель 4, сопла пятимембранного элемента 5 и нормально открытое сопло пневмореле б в положительную камеру трехмембранного элемента 8 сравнения. При этом сигнал на выходе триггера Рв,- О, а положительная камера трехмембранного элемента 9...

Номер патента: 482711

Опубликовано: 30.08.1975

Авторы: Кирицев, Кошелев, Маркин

МПК: G04C 11/02

Метки: автоматической, времени, привязки, радиосигналам, шкал, эталонным

...13.Устройство работает следующим образом.Принятая приемником 1 смесь сигнал/пум(фиг. 2, а) поступает ца формирователь 2 зо стробов, где в момент перехода через нуль3напряжения смеси формируются строб-им. пульсь (фиг. 2, б),Из импульсов опорной частоты, поступа. щих из хранителя 5 фазы, формирователем 9 формируются опорные строб-импульсы (фиг.2, в). Совмещение среднего значения фазы опорного генератора с фазой частоты заполнения радиосигналов точного времени осуществляется на предыдущем этапе,На выходе схемы И 3 в результате совпадения стробов опорной частоты и стробов смеси сигнал/шум формируются импульсы, несущие полезную информацию о сигнале - единицы кода (фиг, 2, г), и отдельные импульсы-помехи, появление которых случайно, и...

Номер патента: 1429300

Опубликовано: 07.10.1988

Автор: Остапенко

МПК: H03K 3/64

Метки: времени, интервалов, калиброванных, формирователь

...не по 40 ступают, Таким образом, можно задавать образцовый временной сдвиг на частоте повторения Г,/Б. Для получения малого фазового дискрета необходимо выполнять схемы 27 исключения и делитель 1 с большим коэффициентом деления, что в свою очередь приводит к значительному снижению выходной частоты, увеличению которой препятствует ограниченный частотный диапа 50 зон применяемых в схеме 27 и делителе 1 микросхем. Для повышения частотного диапазона выходных сигналов и для уменьшения временного дискрета используется перенос фазовых соот 55 ношений между сигналами с применением системы фазовой автоподстройки частоты (ФАЛЧ),работающей по вторичным биениям.5 1429300 Исключения и далее через делитель 2 Частоты Г в И раза и фазовращатель 4 на...

Номер патента: 1814036

Опубликовано: 07.05.1993

Автор: Кричке

МПК: G01K 17/14

Метки: тепломер

...которое через линию связи 42 связано с приемным устройством, расположенным на диспетчерском пункте 43, и блок 44 опорного напряжения,Рассмотрим работу отдельных узлов тепломера.Статический преобразователь мощности служит для получения напряжения, пропорционального активной мощности, потребляемой электродвигателем привода насоса. П реобразовател ь вкл ючается так же, как и обычный ваттметр однофазного тока. В высоковольтной сети обмотка напряжения включается через измерительный трансформатор 13 напряжения, а токовый трансформатор - через трансформатор 14 тока. Заданный уровень выходного напряжения с учетом компенсации мощности холостого хода электродвигателя устанавливается с помощью узла 15 компенсации потерь. Узел 16 деления вылолнен...

Номер патента: 561932

Опубликовано: 15.06.1977

Автор: Гилис

МПК: G04F 10/06

Метки: времени, группового, запаздывания, измеритель, неравномерности

...в себя ряд узлов, в том З 0 числе и панорамный осциллографический индикатор.3Измеритель неравномерности ГВЗ работает следующим образом.Вход и выход измерителя соединены с измеряемым объектом 6, например с линией связи. Генератор 3 с частотой Опч перестраивает частоту ГКЧ 2 а в пределах диапазона рабочих частот линии связи, а частота генератора опорной частоты оо должна находиться в пределах полосы пропускания измеряемого объекта. Генератор тактовых импульсов управляется напряжением (фиг. 2 а) генератора пилообразного напряжения и вырабатыВает импульсы (фиг. 2 о) с частотой Оком, которые переключают первый коммутатор 4. Последний поочередно подает на вход амплитудного модулятора 5, то частоту но, то оь В амплитудном модуляторе 5 эти...
