Генератор импульсов

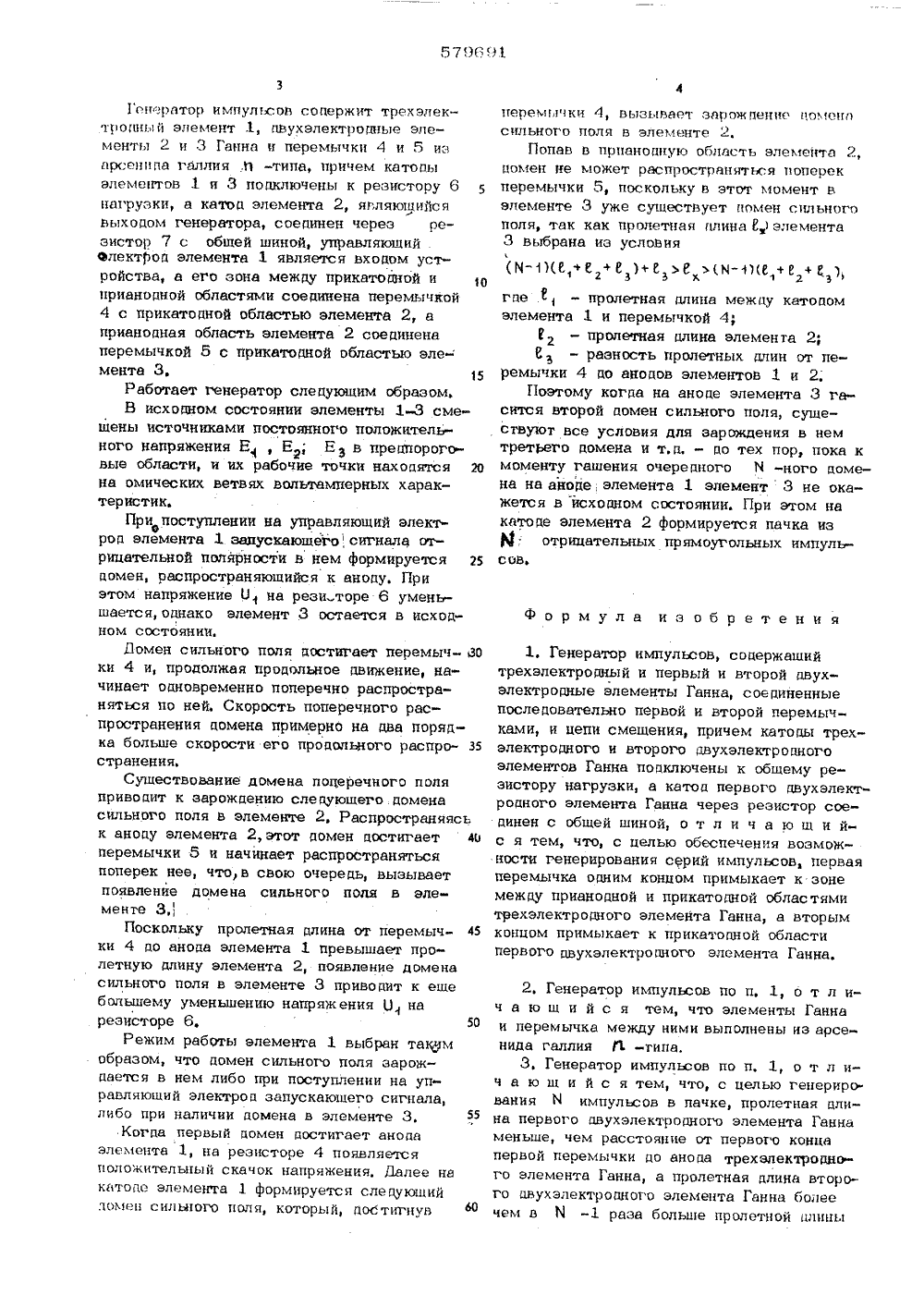

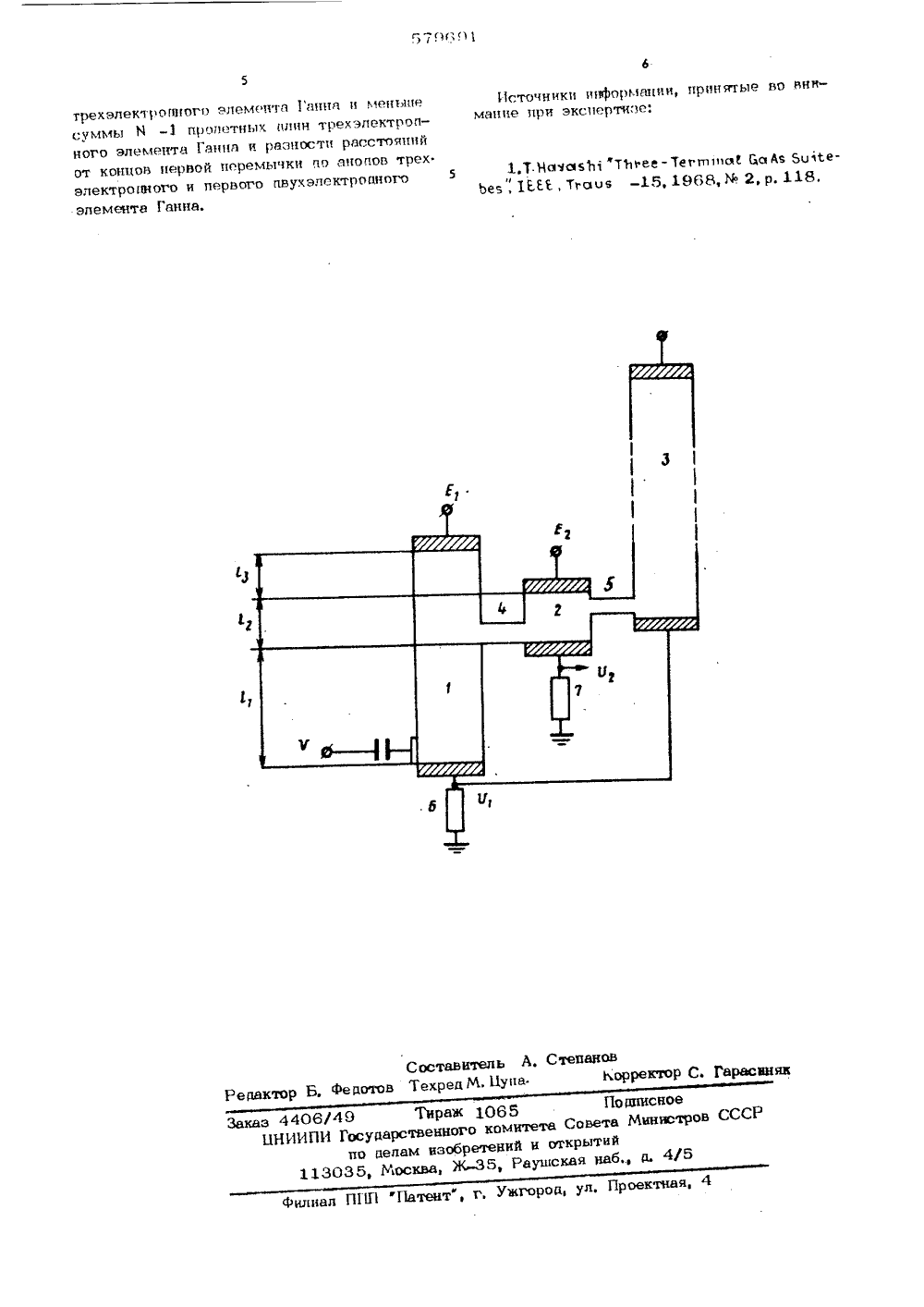

сесоюзная -,ъя ДОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистимеских Республик(45) Дата опубликования описания 25.11.77 51) М 3 КЗ/ Государстеенный иомитет Совета Министроа СССР оо делам иэооретений н открытий(54) ГЕНЕР МП Изобретение относ технике, может найти ровании микросхем, н ных и радиотехническ довании и контроле ли ровых систем связи,мпульсной ние при тествычислительексов, иссле трактов цифя к пр именастройких комплейных Известен генератор импульсов, содержащий трехэлектродный и два двухэлектродныхэлемента Ганна, соединенные последовательно двумя перемычками, и цепи смешения,причем катоды трехэлектродного и второгодвухэлектродного элементов Ганна подключены к общему резистору нагрузки, а катодрервого двухалектродного элемента Ганначереэ резистор соединен с обшей шинойО 3 еОднако это устройство не генерируетсерии из М импульсов,Бель изобретения - обеспечение возможности генерирования серий импульсов, а тактже генерирование М импульсов в пачке,Для этого в генераторе импульсов, содержашем трехэлектродный и два двухэлектродных элемента Ганна, соединенные последовательно двумя перемычками, и пепи смеше-,д ния, причем катоды трехэлектродного и второго двухэлектродного элементов Ганна подключены к обшему резистору нагрузки, а катод первого двухэлектродного элемента Ганна через резистор соединен с обшей шиной, первая перемычка одним концом примыкает к зоне между прианодиой и прикатодной областями трехэлектродного элемента Ганна, а вторым концом - к прикатодной области первого двухэлектродного элемента Ганна. Элементы Ганна и перемычки между ними выпоинены из арсенида галлия П типа. Пролетная длина первого двухэлектродного элемента Ганна меньше расстояния от первого конца первой перемычки до анода трехэлектродного элемента Ганна, а пролетная длина второго двухэлектродного элемента Ганна более чем в Н -1 раз больше пролетной длины трехэлектродиого элемента Ганна и меньше суммы Й -1 пролетных длин трехэлектродного элемента Ганна и разности расстояний от концов первой перемычки до анодов трех- электродного и первого двухэлектродиого элементов ГаннаНа чертеже приведена схема генератора.Генератор импульсов сопержит трехэлектропный элел 1 ент 1, пвухэлектропные элеленты 2 и 3 Ганна и перемычки 4 и 5 из арсеиипа галлия,О -типа, причем катоды элементов 1 и 3 подключены к резистору 6 нагрузки, а катод элемента 2, являюцийся выходом генератора, соединен через резистор 7 с общей шиной, управляющий . Электрод элемента 1 является входом устройства, а его зона между прикатопной и прианодной областями соединена перемычкой 4 с прикатодной областью элемента 2, а прианопная область алемента 2 соединена перемычкой 5 с прикатодной областью эле- мента 3. 15Работает генератор следующим образом.В исходном состоянии элементы 1-3 смещены источниками постоянного положнтельного напряжения Е Е 1:З в преппорого вые области, и их рабочие точки находятся 20 на омических ветвях вольтамперных характеристикк.При поступлении на управляющий алектрод элемента 1 запускаюшегосигнала отрицательной полярности в нем формируется 25 домен, распространявшийся к анопу. При этом напряжение 01 на рези торе 6 уменьшается, однако алемент 3 остается в исходном состоянии.Домен сильного поля достигает перемыч ки 4 и, продолжая продольное движение, начинает одновременно поперечно распространяться по ней, Скорость поперечного распространения домена примерно на два порядка больше скорости его продольного распро странения.Существование домена поперечного поля приводит к зарождению следуюшего домена сильного поля в элементе 2, Распространяясь к аноду элемента 2,этот домен постигает 40 перемычки 5 и начинает распространяться поперек нее, что,в свою очередь, вызывает появление домена сильного поля в элементе 3Поскольку пролетная алина от перемыч ки 4 до анода элемента 1 превышает пролетную длину элемента 2, появление домена сильного поля в элементе 3 приводит к еше большему уменьшению напряжения Онарезисторе 6.50Режим работы элемента 1 выбран такум образом, что домен сильного поля зарождается в нем либо при поступлении на управляющий электрод запускающего сигнала либо при наличии домена в элементе 3.Когда первый домен достигает анодаалемента 1, на резисторе 4 появляетсяположительный скачок напряжения. Далее накатоде элемента 1 формируется следующийдомен сильного поля, который достигнув 60 перемычки 4, вызывает зарождение домена сильного поля в элементе 2.Попав в прианопную область элелента 2, должен не может распространяться поперек перемычки 5, поскольку в этот момент в элементе 3 уже существует помен сильного поля, так как пролетная плина О, элемента 3 выбрана иэ условия(м-не+ е,+ е,)+ е,еси-псе+ е+ с гпе- пролетная плина межпу катодом элемента 1 и перемычкой 4;Г - пролетная длина элемента 2;6 - разность пролетных длин от перемычки 4 до анодов элементов 1 и 2;Поэтому когда на аноде элемента 3 гасится второй домен сильного поля, существуют все условия для зарождения в нем третЬего домена и т.д. - по тех пор, пока к моменту гашения очередного Н -ного домена на аноде, элемента 1 элемент 3 не окажется в исходном состоянии, При этом на катоде элемента 2 формируется пачка из 4 отрицательных прямоугольных импульсов.формула из обр етения1. Генератор импульсов, содержащий трехэлектропный и первый и второй двухэлектропные алементы Ганна, соединенные последовательно первой и второй перемычками, и цепи смещения, причем катоды трехалектропного и второго двухэлектродного элементов Ганна подключены к общему резистору нагрузки, а катод первого двухалектродного элемента Ганна через резистор соединен с общей шиной, о т л и ч а ю щ и йс я тем, что, с целью обеспечения возможности генерирования серий импульсов, первая перемычка одним концом примыкает к зоне между прианопной и прикатодной областями трехэлектропного алемента Ганна а вторым концом примыкает к прикатодной области первого двухэлектродного элемента Ганна,2. Генератор импульсов по п, 1, о т л ич а ю ш и й с я тем, что элементы Ганна и перемычка между ними выполнены из арсе- нида галлия Ъ -типа.3. Генератор импульсов по и. 1, о т л ич а ю ш и й с я тем, что, с целью генериро вания Й импульсов в пачке, пролетная длина первого двухэлектропного элемента Ганна меньше, чем расстояние от первого конца первой перемычки до анода трехалектроднвго элемента Ганна, а пролетная длина второго двухэлектропного элемента Ганна более чем в Й -1 раза больше пролетной плицыИсточники информации, принетые во внимание при экспертизе; 1.Т НдчаьЪ ТЪее-ТегппаВ Ьа Ая Ьцсеоеь, 1 ЕИ, Тооя -15, 1968, Мо 2, р, 118,Составитель А, Степанов дактор Б, Федотов ТехредМ. Иупа. корректор С. Гарасинов СССР я 4иал ПГП Патент", г. Ужгород, ул. Проектная,трехэлектропиого элемента Гання и маниле суммы Н - пролетных плин трехэлектропного элемента Ганна и разности расстояний от концов первой перемычки по анопов трех. электродного и первого пвухэлектролного элемента Ганна. з 4406/49 цНИИПИ Государс по дела 113035, Мос
