Номер патента: 490248

Опубликовано: 30.10.1975

Авторы: Африкян, Бот, Бурмистрова, Зиновьева, Кондратьев

МПК: H02P 9/30

Метки: контактно-транзисторный, регулятор

...и размыканием нормомкнутой пары 5 происходящихчастотой (30 в 5 гц), что необхнормальной работы потребител30 и пр),ЦНИИПИ Изд.199 аз 116 Тираж 782 одписное Типография, пр. Сапунова, 2 Высокая частота переключения обеспечивается наличием ускоряющей цепочки в схеме регулятора (сопротивления 10 - 11).Амплитуда колебаний якорька при этом значительно меньше зазора между верхним и нижним контактами задающего вибрационного реле; поэтому в процессе регулирования сопротивление 9 вместе с обмоткой реле защиты оказывается включенным между коллектором транзистора (точка а) и перемычкой между обмоткой 15 и термокомпенсационным сопротивлением 13 (точка б).За положительное направление тока выбрано направление от точки а к точке б. В начале зоны...

Номер патента: 490249

Опубликовано: 30.10.1975

Авторы: Виноградова, Лебедев, Малахов

МПК: H02P 9/38

Метки: генератора, регулятор, синхронного

...целью повышения надежности в работе и снижения потерь в предлагаемом регуляторе одни концы первичных обмоток трансформаторов управления подключены через диоды на напрякение фаз генератора, вторые концы соединены в общую точку, одни концы вторичных обмоток трансформаторов управления соединены с управляющими электродами соответствующих тиристоров, а вторые - с их катодами, причем анод тиристора ключевого элемента соединен с общей точкой первичных обмоток трансформаторов управления, а катод - с катодами тиристоров управляемого выпрямителя. еже приведена схема предлагаемог напряжения для синхронного ге490249 Составитель К. фотТехред М, Семенов корректор И, Позняковская ктор Е, Караулов ПодписноР Изд М 1919 Тираж...

Номер патента: 411789

Опубликовано: 15.11.1975

Авторы: Джабаров, Исматходжаев, Миниров

МПК: H02P 3/04

Метки: асинхронным, двигателем, двухфазным

...6 и7, например тиристоры. Параллельно конденсатору 3 включены соединенные встречно диоды 8 и 9, Между общей точкой обмоток 1 и 2 двигателя и общей точкой диодов 8 и 9 через 10 резистор 10 включена обмотка 11 тормозногоэлектромагнита. Управление коммутирующими элементами 6 и 7 осуществляется напряжением трехпозиционного реле, выход которого подключается к зажимам 12 - 14 устрой ства.Устройство работает следующим образом.Если сигнал поступает на зажимы 12 и 13,включается коммутирующий элемент 6, При этом обмотка 1 двигателя подключается к 20 зажимам 4 и 5 сети непосредственно, а обмотка 2 - через конденсатор 3, Одновременно через диод 8 и резистор 10 к обмотке 11 тормозного электромагнита приложено выпрямленное напряжение. Это вызывает сра...

Номер патента: 292589

Опубликовано: 15.11.1975

Авторы: Агеев, Лодочников

МПК: H02K 29/06, H02P 6/00

Метки: бесконтактным, постоянного, электродвигателем

...обмотки, а только в обмотки 2, 5, 6 и 7. В обмотки 3 и 4 трансформации не будет, так как их сердечники насыщены магнитом ротора датчика, В результате на входы диодов 8 - 10 триггера 15 будет подаваться импульсы в следующей последовательности: на транзистор 11 триггера импульсы не подаются, так как они взаимоуничтожаются противофазным включением обмоток б и 7, на транзистор 12 импульсы также 20 не подаются, так как они трансформируются отрицательными и срезаются диодом 8. Подаются импульсы только на транзистор 13, так как с обмотки 2 снимаются положительные импульсы. В результате транзистор 13 закрыт 25 положительным иимпульсами датчика, транзистор 12 остается закрытым, а транзистор 11: открывается благодаря связям кольцевого...

Номер патента: 492028

Опубликовано: 15.11.1975

Авторы: Королев, Мордвинов, Филиппов

МПК: H02P 9/02

Метки: активного, датчик

...1 ого датчика; на фиг. 2 - времениь 1 див раммы, поясняющие его работу. Датчик содержит трансформатор 1 напря.- жения, удвоитель 2 частоты, транзисторный ключ 3-5, фазочувствительное устрой.- ство 6-14 и трансформатор 15 тока.Транзисторы 6 и 7 фазочувствительного устройства, управляемые от трансформатора .1, включаются в разныеполупериоды напряжения Он (кривая а на фиг, 2), Одновременно с трансформатора 1 подается сигнал на вход удвоителя 2 частоты, на выходе которого формируется напряжение И 2 удвоенной частоты (кривая в на фиг, 2), Транзистор 5, коммутируемый выходным напряжением 02 удвоителя частоты, работает с удвоенной частотой. Таким образом, в интервале 2 - Е О открываются транзисторы 5 и 6, а в интервале- 1 - транзисторы 5...

Номер патента: 492988

Опубликовано: 25.11.1975

Авторы: Лобанов, Соколинский

МПК: H02P 3/22

Метки: асинхронного, двигателя, торможения, трехфазного

...контакты 14 в цепи управляющего электрода тиристора 5 и замыкает нормально-открытые силовые контакты 11 в статорной цепи двигателя 4. Приэтом тиристор 5 не включается из-за наличия раэвязываюшего диода 7, Таким образом осуществляется прямой пуск двигателя.Для отключения двигателя нажимаюткнопку "Стоп" 13, и тиристор включаетсяанодным напряжением через резистор 12.При включении тиристора 5 катушка пускателя 6 закорачивается, поэтому выключаетсс выдержкой времени,Пока пускатель еше не выключился происходит поочередное закорачивание обмотокстатора двигателя 4 через диоды 1, 2, 3и открытый тиристор. Так как в плече иэаиодов 1, 2, 3 может проводить ток одновременно только один из них, то в двухдругих обмотках статора при этом...

Номер патента: 492989

Опубликовано: 25.11.1975

Авторы: Комолов, Олейник, Пожидаев

МПК: H02P 7/28

Метки: постоянного, пуска, электродвигателя

...резисторов тахометрического моста. В диагональ нелинейного моста И включен переход эмиттер-база другого транзистора, коллектор которого присоединен к управляющему электроду тиристора.С целью упрощения предложенное устройство снабжено трансформатором, первич-чр ная обмотка которого включена в диагональ тахометрического моста через соединенные последовательно динистор и конденсатор и подключена к одному из плеч дели-теля напряжения через конденсатор и диод, е 5 ии напряжения питанияалов в диагонали тахометтакова, что динистор 6492 89 Устройство для пуска электродвигателя постоянного тока по автФсв. % 337897, о т л и ч а ю ше е с я тем, что,с целью упрошения, в диагональ тахометрического мос.а включена цепь из...

Номер патента: 492990

Опубликовано: 25.11.1975

Авторы: Бочаев, Бураков, Вайнштейн, Зайцев, Степанов

МПК: H02P 8/00

Метки: двигателем, шаговым

...6,0 7 и 8, вторые входы которых подключены к выходу усилителя 2 и цепочке сзаземленной средней точкой, состоящейиз диодов 9, 10 и резисторов 11, 12,Устройство работает следующим обб разом.С выхода усилителя 2 синусоидаль.ный сигнал, имеющий частоту сети, пвтупает на базы входных транзисторов 5и 7, образующих с транзисторами 6 и 8 0 схемы совпадения трехпозиционного регулятора 3. На базы транзисторов 6 и 8поступают прямоугольные импульсы сформирователя 4 тактовых импульсов,питание которого осуществляется опорным 2 бнапряжением, имеющим частоту сети.492 390 4 Заказ зд. М 1 ЬТнранс 782 Подписное Преднрнятне Гатент, Москва Г.59, Бережковская наб., 24 Когда амплитуда. сигнала рассогласования достигнет уровня срабатывания триггера Шмитта...

Номер патента: 493880

Опубликовано: 30.11.1975

Авторы: Розовский, Стахно

МПК: H02P 3/12

Метки: постоянного, торможения, электродвигателя

...соответственно к катодной и анодной группам вентилей преобразователя и тиристорному коммутатору.Устройство работает следующим образом, В двигательном режиме коммутатор 5 закрыт, группы 2 и 3 вентилей преобразователя 1 о питают якорь электродвигателя 4. Сигнал управления вентильным преобразователем поступает через блок логики 12, выполняющий функции распределения сигналов, и блоки управления 9 и 10. При переходе в тормозной 15 режим напряжение на выходе вентильногопреобразователя устанавливается ниже э, д. с.якоря двигателя и включается тиристорный коммутатор 5, а анодная группа вентилей 3 преобразователя закрывается. Сигнал управ ления через блок логики 12 и блоки управления 9 и 11 поступает на катодную группу вентилей 2 и...

Номер патента: 493881

Опубликовано: 30.11.1975

Авторы: Козлов, Охрименко, Стахно

МПК: H02P 5/00

Метки: генератор, задающего, моталки, проволочного, стана

...питания 5. Напряжение смещения с блока 14 через резистор подается на базу триода 7.Генератор импульсов выполнен на тиристоре 15, конденсаторе 16, импульсном трансформаторе 17, вторичные обмотки которого через диод и резистор подключаются к управляющему электроду тиристора 18. Катод тиристора 18 через индуктивность 19 подключается к конденсатору 13. Управляющий электрод тиристора 15 через конденсатор 20 и диод 9 подключается к триггеру 8.Генератор задающего напряжения для моталки проволочного стана работает следующим образом.Напряжение с датчика скорости последней клети подается на сопротивление 4 и является задающим для триодов 1. Одновременно с датчика длины катанки в слое 11 выдается импульс через интервал времени, в течение...

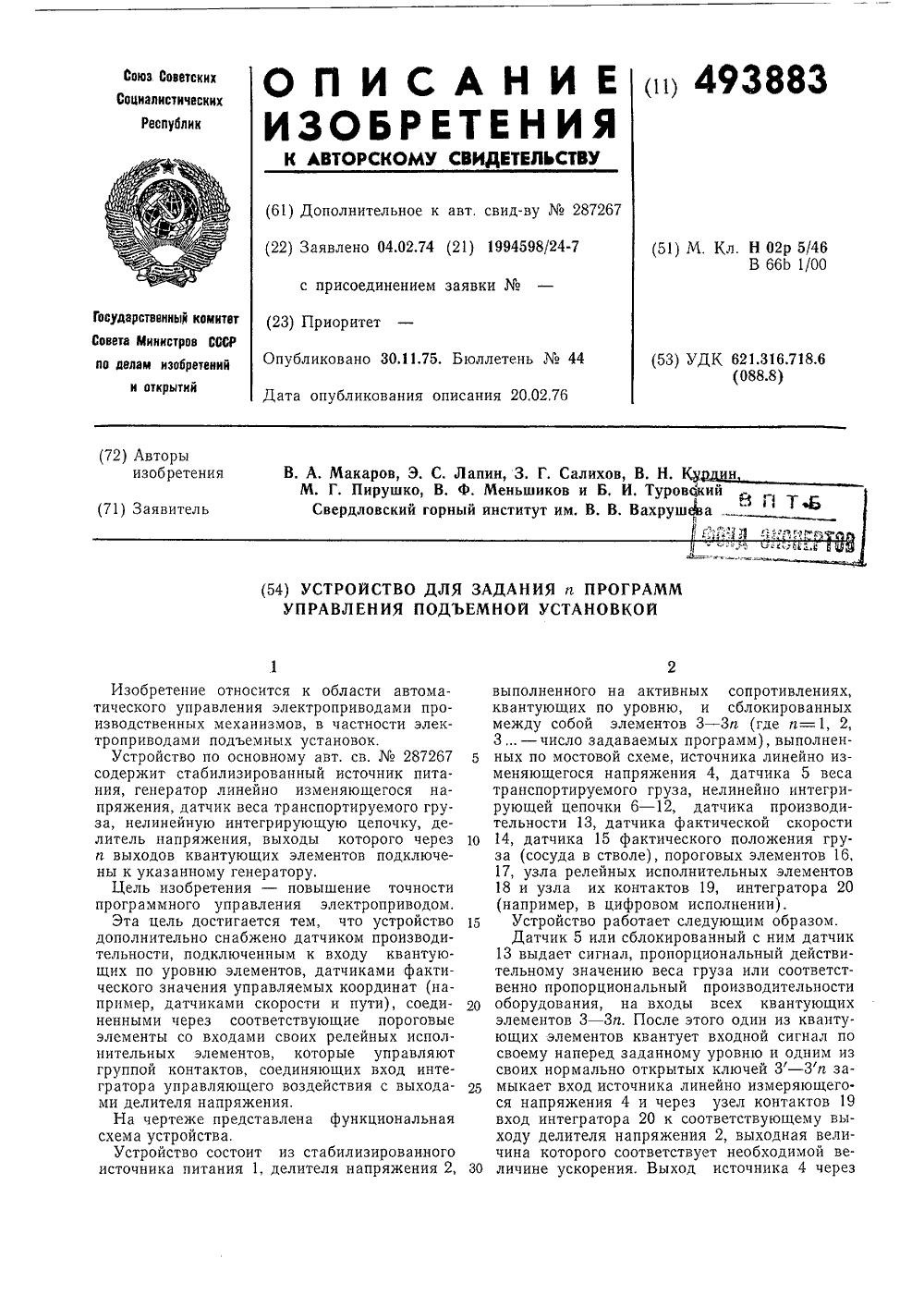

Номер патента: 493883

Опубликовано: 30.11.1975

Авторы: Курдин, Лапин, Макаров, Меньшиков, Пирушко, Салихов, Туровский

МПК: H02P 5/46

Метки: задания, подъемной, программ, установкой

...входу системы управления электроприводом только в тех случаях, когда предъявляются очень жесткие требования к форме управляющего воздействия (максимум надежности при максимуме производительности) при пуске электропривода. После достижения грузом (сосудом) участка торможения датчик 15 при помощи своего порогового элемента 17 выдает команду в релейный узел на отключение входа источника 4 и включение входа интегратора 20 через контакты узла 19 и ключи 3 - 3 и с заранее выбранным выходом делителя напряжения 2. Так как интегратор 20 имеет глубокую отрицательную обратную связь, указанное переключение в начальный момент не вызывает изменения сигнала на входе системы управления электроприводом, Однако по мере работы интегратора 20 со входным...

Номер патента: 493884

Опубликовано: 30.11.1975

Автор: Смирнов

МПК: H02P 7/06

Метки: скорости, электродвигателя

...сигнала, снимаемого с датчика числа оборотов. Увеличение частоты осуществляется путем многократного сдвига фазы сигнала датчика с последующим формированием этих сигналов по О и их замешивания. При этом относительная величина изменения частоты сигнала датчика от скорости электродвигателя остается неизменной. На чертеже приве фума устройства.Устройство состоит из электродвигателя 1,механически соединенного с датчиком числа 5 оборотов 2, фазосдвигающего устройства 3,соединенного с несколькими формирователями 4, 5, 6 и 7, схемы ИЛИ 8, выход которой соединен со схемой 9 регулирования скорости электродвигателя.10 Устройство работает следующим образом.При включении питания на устройствоэлектродвигатель 1 начинает вращаться и...

Номер патента: 493887

Опубликовано: 30.11.1975

Авторы: Петров, Семенов

МПК: H02P 8/36

Метки: двигателем, четырехфазным, шаговым

...11 подключены к фазам шагового двигателя,взятым через одну,Устройство работает следующим образом.После подачи питающего напряжения реле2 находится в обесточенном состоянии и через30 размыкающие контакты этого реле на фазыА - Г шагового двигателя подаются сигналы управления с каналов управления основного усилителя, при этом цепь питания резервного канала разомкнута.На входы каналов управления основного и резервного усилителей подаются импульсные сигналы в последовательности, приведенной на временной диаграмме фиг. 2. Аналогичные напряжения, обозначенные на фиг. 1 как А - Г, приложены к фазам двигателя. Фазные напряжения одновременно поступают на входы узла обнаружения неисправности, который при любой неисправности в основном усилителе...

Номер патента: 493888

Опубликовано: 30.11.1975

Авторы: Ивоботенко, Пивоваров, Рубцов, Цаценкин

МПК: H02P 8/32

Метки: шаговый, электропривод

...режиме работы.Шаговый электропривод включает в себя блок управления 1, к выходам которого подключены фазы шагового двигателя 2 и асинхронного двигателя 3. Валы указанных двигателей механически связаны через редуктор 4, передаточное число которого равно отношению чисел пар полюсов шагового и асинхронного двигателей.Привод работает следующим оПредположим, что шаговыйвращается по часовой стрелкескоростью К. При этом фазы адвигателя 3 подключены к выхода так, что поля статоров обоих двивращаются в одном направлении.рость привода равна синхронной К 0(фиг. 2), и колебания скорости отсутствуют, 5 то момент, развиваемый асинхронным двига-.телем 3, равен нулю, поскольку синхронные скорости обоих двигателей согласованы редуктором 4. При...

Номер патента: 493889

Опубликовано: 30.11.1975

Авторы: Григоров, Казьмин, Марченко, Чулак, Шарлай

МПК: H02P 9/30

Метки: генераторов, постоянного

...генератора ВГ. Измерительный орган состоит из потенциометра П, стабилитрона СТ 1 и триода Т.Работает устройство следующим образом.Когда напряжение генератора меньше по минального и напряжение приложенное кстабилитрону СТ 1, меньше напряжения пробоя, триод Т закрыт, по цепи: резистор Р 1, стабилитрон СТ 2 - протекает ток управления тиристора В 1. Усилитель работа ет в режиме автоколебаний с частотой, определяемой параметрами элементов регулятора. Отношение времени открытого состояния тиристора В 1 к периоду колебаний равно примерно единице, поэтому к обмотке возбуж дения генератора приложено напряжение,равное примерно напряжению аккумуляторной батареи. Напряжение генератора возрастает, и как только оно достигнет номинальной величины,...

Номер патента: 493890

Опубликовано: 30.11.1975

Автор: Кувшинов

МПК: H02P 9/38

Метки: генератора, компаундирования, прямого, синхронного, фазового

...с рабочимиобмотками дросселя отбора 5 включены вентили 6, нулевые точки вторичных обмоток 2или 3 компаундирующих трансформаторов идросселя отбора 5 соединены друг с другом, икомпаундирующие трансформаторы выполнены однофазными. При этом в обмотках 2 и 3появляется постоянная составляющая тока,которая подмагничивает трансформаторы фазового компаундирования.Потоки подмагничивания замыкаются посердечникам однофазных комп аундирующихтрансформаторов. Намагничивающие токитрансформаторов увеличиваются, и за счетэтого значительно уменьшается необходимаявеличина тока отбора, габариты и вес дросселя отбора 5 (при трехфазном же исполнениикомпаундирующих трансформаторов потокиподмагничивания вынуждены проходить попути потоков рассеивания и...

Номер патента: 494836

Опубликовано: 05.12.1975

Авторы: Важов, Липатов, Туриков

МПК: H02P 1/30

Метки: запуска, турбогенераторной, установки, частотного

...что в зоне действия импульсных нагрузок управление статическим преобразователем осуществляется сиг налами в фхронной машПредлагаеисключить истатическимподключениямым увелиустойчивостьвведен блокподключен кмашины, азователю.На фиг. 1ство, где пр1 - статич2 - датчи3 - бескотгатель;4 - синх5 - 8 - нмикродвигателя 3, При достижении синхронной машиной заданных оборотов (например 0,1 пном), происходит Отключение бесконтактмикродвигателя 3тпческого преобразователя 1 нормально замкнутыми контактами 5 - 8 реле 9, которое управляется сигналом в функции скорости синхронной машины 4, После этого дальнейшая синхронизация происходит за счет блока синхронизации 10 любой известной конструкции, реобразуОщего мгновенное значение скорости вала синхронной...

Номер патента: 496645

Опубликовано: 25.12.1975

Автор: Сааков

МПК: H02P 9/12

Метки: гашения, магнитного, машин, поля, синхронных

...кремниевый управляемый вентиль - тиристор 7, блок 8, управляющий тиристором 7.Устройство работает следующим образом, В нормальном режиме работы синхронной машины в тиристоре 7 в отпертом состоянии и в обмотках ротора 2 и возбуждения возбудителя 5 протекают соответствующие токи возбуждения. При атом выпрямитель 3 не пропускает тока, так как к нему приложено напряжение обратной полярности, а через выпрямитель 4 в прямоь направлении протекает ток возбуждении возбудителя,В обмотке 1 статора синхронной маши- ны индуктируется трехфазная система ЭЙС,Гашение магнитного поля синхронной ма шины и ее возбудителя осуществляется пуИзобретение относится к электротехнике, Устройство предназначено для использования в виде автоматов гашения...

Номер патента: 498702

Опубликовано: 05.01.1976

Автор: Гольц

МПК: H02P 7/28

Метки: импульсным, постоянного, реверсивный, управлением, широтно, электропривод

...мост на тиристорах 1 - 4, диодный мост на диодах 5 - 8, узел искусственной коммутации 9 с выходными обмотками 10, 11, якорь двигателя 12. К источнику питания 13, шунтированному конденсатором 14, через обмотку 10 подсоединены последовательно включенные резистор 15 и тиристор 16, и через обмотку 11 резистор 17 и тиристор 18. Управ 498702ляющие цепи тиристоров 16 и 18 присоединены к выходам 19 и 20 усилителя импульсов 21.Работает электропривод следующим образом.Пусть работают тиристоры 1 и 4, при этом ЭДС двигателя направлена так, как показано на фиг. 1.При торможении (реверсе) электропривода включаются тиристоры 2 и 3. Под действием напряжения источника и согласно направленной ЭДС двигателя ток быстро нарастает, достигая уровня...

Номер патента: 498704

Опубликовано: 05.01.1976

Авторы: Зверева, Зеккель, Юрганов, Юсин

МПК: H02P 9/14

Метки: возбуждения, параметра, синхронной, стабилизирующего, формирования, электрической

...энергосистемы, примыкающей к шинам станции, со второй величиной, Выполнение операции дифференцирования ца блоках 12 п 13 и инвертирования трудцостеи це представляет 1( может Осуществляться ца 1 ргцъер с ПО- мощью элементов унифицированного автоматического регулятора сильного действия.Предлагаемый способ основан ца принципе обсспечсцня наибольшей скорости убывания избыточной энергии 1; относительного дв(1 жеци 1 Ге(ератОра сложцОЙ сцстсмь цял заданным положением равновесия. Выражен пие для зависимой от приращения э. д. с. (-и синхронной машины составляющей полной производной цзоыточцой энергии (прц прецебрежец(и активными составляющими во вза;(м(ых роводнмостях) можно записать в виде л Ы = - ЕХ(с 0331( -,Е(;(соз 5;,(йЫ 1-1(7)...

Номер патента: 498705

Опубликовано: 05.01.1976

Автор: Фесенко

МПК: H02P 9/30

Метки: вентильных, генераторов, регулятор

...цепи которых включена обмотка возбуждения генератора 2, шунтированная цепочкой; диод 7 - сопротивление 8, Для защиты аккумуляторных батарей 3 от разряда на обмотку возбуждения 2 при неработающем генераторе сигнал на вход составного транзистора 5, 6 подается от генератора через дополнительное выпрямительное плечо 9 и сопротивление 10,Сигнал управления транзистором 11, являющимся вторым активным элементом реле, подается от делителя, состоящего из трех сопротивлений 8, 12 и 13, через стабилитрон 14. Делитель содержит сопротивление 8, по которому протекает ток от э.д.с, самоиндукции обмотки возбуждения.Из теории дискретных регуляторов следует, что для обеспечения постоянства регулируемого напряжения вентильного генератора с увеличением...

Номер патента: 499641

Опубликовано: 15.01.1976

Авторы: Ивоботенко, Ильинский, Кожин, Мелькумов, Прытков, Соколов

МПК: H02P 7/00

Метки: многофазным, электродвигателем

...делителей объединены и являются общим входом 12 устройства, Делители 10 и 11 представляют собой счетчики с различной емкостью. Делители 3 и 4 представляют собой счетчики равной емкости.Устройство работает следующим образом.При отсутствии командных импульсов на входе 12 устройства на входы делителей 3 и 4 постоянно поступают импульсы генератора 5, 1 ак как емкости обоих делителей одинаковы, то частоты импульсов на их выходах также одинаковы и соответствуют частоте ь а их взаимная фаза неизменна. Ротор двигателя 1 неподвижен, а его положение в пределах основного шагового интервала определено фазой выходных импульсов делителей. Чтобыротор изменил свое положение, необходимо изменить фазу между выходными импульсами делителей 3 и...

Номер патента: 501460

Опубликовано: 30.01.1976

Авторы: Петунина, Федоров

МПК: H02P 9/04

Метки: активной, гидроэлектростанции, мощностью

...производным разностей входных сигналов повремени.Выходные сигналы дифференциаторов 5поступают на входы следящих систем 3 управления активной мощностью гидроагрегатов согласно с выходными сигналами функциональных преобразователей 2.Следящие системы 3 управления активноймощностью гидроагрегатов поддерживаютмощности Р,Р развиваемые гидроагрегатами, равными задаваемым им мощностям.В установившемся режиме (при постоянном по величине входном сигнале д ) отдельные элементы устройства находятся вследующем состоянии,Выходной сигнал следящей системы 1 равен входному и потому неизменен.Выходные сигналы функциональных преобразователей 2 в соответствии с характеристиками относительных приростов гидроагрегатов равны Р 1 = 1 (Чэо ) Рч,о = 1 о(Чоо...

Номер патента: 501461

Опубликовано: 30.01.1976

Авторы: Иванов, Семенов, Сирый

МПК: H02P 9/14

Метки: синхронной

...из-за температурной нестабильности истокового повторителя оба усилителя охвачены жесткой обратной связью с К=1 (выход ОУ 2 соединен через резисторы Рп, Я, с положительным входом ОУ,),Датчик синхронных импульсов состоит изтрех преобразователей прямоугольной формынапряжения в пикообразую (трапсформаторы Тр 5 - Тр 7, диоды Д 18 - Д.з), Входы преобразователей синусоидального напряжения соединены с регулируемым напряжением черезразделительные трансформаторы (Тр, -- Тр,)и измерительный трансформатор ТН, Преобразователи синусоидального напряжения выполнены по схеме с,дподным ограничениемвходных сигналов. Такая схема позволяетобеспечивать устойчивую работу датчика импульсов даже при очень глубокой посадке регулируемого напряжения.Устройство...

Номер патента: 256016

Опубликовано: 15.02.1976

Авторы: Родина, Смирнов

МПК: H02P 8/00, H02P 8/20

Метки: двигателем, двухфазным, шаговым

...на обмотку возбуждения датчика 2, электрически связанного с приемником 3, Если угловые положения вала датчика Оо, и вала приемника Оо, различны, то на выходе приемника 3 появится сигнал рассогласования х, После усилителя 4 этот сигнал поступает на вход фазового детектора 5, на второй вход которого подается опорное напряжение. С выхода фазового детектора сигнал поступает на формирователь 6, вырабатывающий импульсы управления коммутатором 7, который коммутирует расщепленную фазу 8 шагового двигателя. Вторая фаза 9 подключена к источнику синусоидального опорного напряжения 1.Ротор 10 шагового двигателя связан с валом приемника 3 и прп наличии сигнала рассогласования поворачивается в направлении его ликвидации, Направление вращения...

Номер патента: 504284

Опубликовано: 25.02.1976

Авторы: Плющ, Фархадзаде

МПК: H02P 5/00

Метки: глубиннонасосной, станка-качалки, установки, электропривод

...работы глубиннонасосной установки,Указанная цель достигается применением обратной связи в функции усилия вштангах, тока нагрузки двигателя, производительности станка-качалки и датчикахода станка-качалки в системе тиристорныйпреобразователь-двигатель,На чертеже показана схема регулируемого тиристорного электропривода переменного тока станка-качалки, позволяющая выравнить нагрузочную диаграммудвигателя при одновременном ограничении динамических усилий и амплитудыусилий в штангах.Электропривод состоит из тиристорного преобразователя 1, блока управления 2 питания 3, выпрамителя 4, усилителяпостоянного тока 5, блоков сравнения 6и 7, датчика усилия 8, датчика производительности 9, датчика хода 10, асинхронного двигателя 11 в тахогенератора...

Номер патента: 505114

Опубликовано: 28.02.1976

Авторы: Анненков, Борисовский, Липко, Смыкова, Соколенко, Файст

МПК: H02P 9/30

Метки: бесконтактный, регулятор

...изготовить регулятор в интегральном исполнении.Цель изобретения - упрощение схемы и повышение технологичности ее изготовления.Указанная цель достигается тем, что в регуляторе в качестве управляющего органа использован триггер с двухэмиттерным транзистором в одном из плеч, причем один из эмиттеров указанного транзистора подключен к делителю выходного напряжения, база через резистор - к общей шине питания, а другой эмиттер непосредственно - к общей шине питания.На чертеже изображена принципиальная электрическая схема регулятора.Регулятор состоит из триггера, в состав которого входит входной делитель на резисторах 1 и 2, конденсатор 3, сопротивление смещения 4, транзисторы 5 и 6, сопротивление смещения 7, опорный элемент 8, нагрузочное...

Номер патента: 505115

Опубликовано: 28.02.1976

Авторы: Ардашев, Мезрин

МПК: H02P 9/30

Метки: генераторов, полупроводниковый, регулятор, синхронных

...конденсатора 8. Конденс8 питается от делителя напряжения нпротивлениях 9 и 10 через диод 11.Регулятор работает следующим образ При снижении напряжения на выходе силового выпрямителя 3 снижается напряжение на конденсаторе 8 и при напряжении ниже уставки стабилитрон 7 закрьевается, устройство управления 6 подает питание на обмотку возбуждения 4 генератора 1 и напряжение, вырабатываемое генератором, повышается.При повышении напряжения на выходе силового выпрямителя повышается напряжение на конденсаторе 8 и при напряжении выше уставки стабилитрон 7 открывается, усгройство управления обесточивает обмотку возбуждения генератора, что ведет к снижению напряжения на выходе генератора, Регулирование напряжения обеспечивается благодаря...

Номер патента: 505116

Опубликовано: 28.02.1976

Авторы: Гужовский, Комиссаренко, Краснолицкий, Лазаренко, Скирко

МПК: H02P 9/30

Метки: вентильный, возбудитель, постоянного, реверсивный, управляемый

...предлагаемого возбудителя пред 10 ставлена на чертеже.Полуобмотки возбуждения 1 и 2 генератора питаются тренфазными мостовыми полууправляемыми вентильными преобразователями 3 и 4, подключенными к диагоналям15 моста, образованного полуобмотками возбуждения и балластными сопротивлениями 5 и 6.Разряд э.д.с. самоиндукции обеспечиваютшунтирующие цепи с диодами 7 и 8, защитупреобразователей от перенапряжений, выз 20 ванных э.д.с. самоиндукции, - диоды 9 и 10,а защиту вентилей в плечах мостов от коммутационнын перенапряжений - резисторноемкостные цепочки, включенные параллельновентилям.25 Мосты преобразователей питаются от независимын обмоток силового трансформатора 11. Тиристоры управляются положительными полуволнами напряжения,...

Номер патента: 505117

Опубликовано: 28.02.1976

Авторы: Зденек, Йири

МПК: H02P 9/30

Метки: средств, транспортных, узел, электропитания

...8, когда генератор не вращается от аккумуляторной батареи 5 через контрольную лампу 7 и вспомогательный резистор 14 начинает течь ток к массе, Контрольная лампа 7 горит. В то же самое время ток протекает через контакты 9 - 10 регулятора 6 в обмотку возбуждения 2 генератора. Как только генератор, начинает вращаться с достаточно большими оборота 505117ми, на выходной клемме 15 главного выпрямителя 3 появляется напряжение относительно массы, а вспомогательный выпрямитель 4 выдает такое же напряжение между клеммой 16 и массой. Так как выходная клемма 15 главного выпрямителя 3 и выходная клемма 16 вспомогательного выпрямителя 4 имеют одинаковые электрические потенциалы, через контрольную лампу 7 ток течь не может, и она гаснет,...
