Номер патента: 1229939

Опубликовано: 07.05.1986

Авторы: Джонгольский, Дийкова, Рудаков

МПК: H02P 3/26

Метки: переменного, электропривод

...3 " будет находиться ЭДС,равная приблизительно половине величины фазного напряжения. Для надежного отключения третьей фазы 4 статорной обмотки электродвигателя пер" ым замыкающим контактом 14 реле 11 апряжение на обмотке последнего должно быть ниже напряжения отпус" кания, поэтому напряжение стабили- . зации включенного последовательно с обмоткой 3 реле стабилитрона 12 должно быть несколько большим половины фаэного напряжения источника питания.При отключении электропривода с помощью переключателя 5 или микро-. выключателей 6 и 7 второй замыкаю щий контакт 15 реле .размыкает цепь обмотки 8 электромагнитного тормоза и происходит эффективное тормо-жение электропривода, обеспечивдющее малый выбег исполнительного органа.1Таким образом,...

Номер патента: 1229943

Опубликовано: 07.05.1986

Авторы: Беленький, Князев, Миловзоров, Минкин, Никулин

МПК: H02P 6/00, H02P 8/12

Метки: бесконтактного, двигателя, калибровки, постоянного, электрической

...Ротор 3 электрической машины связан с входным валом преобразователя 4 вал-код, ;установленным на основании 1, а статор 5 электрической машины подключен к измерителю 6 вращающего момента, который установлен на основании 1.Измеритель 6 вращающего момента обеспечивает при измерении неподвижное положение статора 5 относительно основания 1. Это условие выполняется при использовании измерите" лей момента компенсационного типа, которые обеспечивают требуемую точность измерения.Вход приводного механизма 2 по цепи 7 соединен с первым выходом вычислительного устройства 8, первый вход которого по цепи 9 соединен с. выходом преобразователя 4 валкод, а второй вход по цепи 10 соединен с выходом измерителя вращакщего мбмента. Второй выход...

Номер патента: 1231559

Опубликовано: 15.05.1986

Авторы: Катаев, Макаревич, Подшивалов

МПК: H02J 3/24, H02P 9/04

Метки: мощности, регулятор-ограничитель, турбоагрегата

...аварийного регулятора турбины и ограничителя мощ 1231559ности, вычисляемых по условиям схем- но-реж."мной ситуации в энергосистеме;2) сигналов на разгрузку и ограничение мощности в аварийных ситуациях,5 не приводящих к заметному изменению местных параметров генератора, т,е, формированию управляющих воздействий на агрегатном уровне, но требующих разгрузки и ограничения мощности по условиям энергосистемы в целом.Сигналы от системы более высокого уровня (например, системы ПАА станции) поступают в узел задания уставок в виде трех восьмиразрядных слоев в дво ичном коде, причем первое слово носит служебный характер, второе слово содержит информацию о факте и уровне задания уставки, а третье - о факте и уровне сигнала на разгрузку (1...

Номер патента: 1232758

Опубликовано: 23.05.1986

Авторы: Елисеев, Иванков, Иржак, Смагин, Толстоган

МПК: E02F 9/20, H02P 5/00

Метки: каната, натяжения, подъемного, стабилизации, экскаватора-драглайна

...3 одназнг;нс характеризует натяжение псд 1 етна 1 О ка 1 ата на ОбоД барабана, та уклктель 8 вьптолняет Функциюрегулятора натяжения подьемнога каната, Прк натяжении каната меньшемзяда 1 гного имеется напряженке ня выходе первого усилителя 8, а прк нятя жении каната большем заданного выход этого усилителя равен нулю. Датчикпроизводной статического тока включается 11 я вход первого усилителя 8 Д 1 тя устраттетткя калзбательнасти прк стябклкзяткк натяжения лодье 1 нагокяня"я,Сигнал с тэьгходя первого усилите ля 8 поступяющкй ня вход втэрогаскгктеля 9. д"йствует в сторонуувел:";.цени: "го вьгходнога напряжения.При Отсутствии сигналов ня вхо,е вто.рагс усилителя 9 сга хяряктерксткка11 меег вид 12 Я Фкг, 3). -1 апряжение свьгхадя....

Номер патента: 1233255

Опубликовано: 23.05.1986

Авторы: Сагитов, Тергемесов

МПК: H02P 5/50

Метки: многодвигательный, переменного, электропривод

...задающиевходы которых объединены и снабженызажимом для подключения к источникузадающего напряжения, выходы каждогоиз И элементов 10-12 сравнения соединены с соответствующими входамиблоков 7-9 управления регуляторов4-б напряжения в фазах статорных40обмоток электродвигателей 1-3.Устройство работает следующим образом.При равенстве нагрузок на валах45 электродвигателей 1-3 роторные токи их совпадают по фазе и управляющий сигнал на регуляторы напряжения всех двигателей одинаков, Двигатели системы вращаются синхронно и синфазно, .что на практике наблюдается крайне редко. Как правило, нагрузки на валах двигателей различны, что отражается на фазе их роторных токов.Ток ротора более нагруженного двигателя отстает по фазе от, роторных токов...

Номер патента: 1233258

Опубликовано: 23.05.1986

Авторы: Бек, Любинский, Тверской

МПК: H02P 8/24

Метки: двигателем, шаговым

...двигателя с постоянной скоростью триггер 12 торможения сигналом Пуск устанавливается в состояние, при котором элемент И 11 оказывается заблокированным для импульсов, поступающих с блока формирования сигналов датчик;., С поступлением на счетчик 2(3-и)-го сигнала, где Ы - полное число отрабатываемых шагов, а и - число шагов на торможение, на выходе счетчика 2 5 25 ЗО 35 Я л 5 появляется сигнал, по которому блок3 запрета запрешает прохождение(Б-в)-го сигнала датчика на коммутатор 8, Кроме того, этот же сигнал перебрасывает триггер 12 в состояниеразблокировки элемента И 11. Приэтом на блок 1 начинают поступатьсигналы датчика, Каждый поступившийсигнал блок торможения задерживаетна время Т, и с такой задержкой подает через элементы ИЛИ 10...

Номер патента: 1234538

Опубликовано: 30.05.1986

Авторы: Кишко, Кузнецов, Ушаков

МПК: E02F 9/20, H02P 5/00

Метки: механизма, одноковшового, поворота, экскаватора, электроприводом

...задания определенной полярности, Полярности напряжения источника задания 0 (фиг, 1, без скобок) соответствует, например, поворот экскаватора вправо, обратной полярности - влево. Для обеспечения максимальной скорости вращения двигателя 1 командоконтроллером 15 устанавливается минимальное значение споротивления резистора 10. При этом падение, напряжения на резисторе 10 недостагочно для открывания оптоэлектронного ключа 7, Величина стопорного тока электропривода определяется напряжением ограничения первого элемента 5 ограничения регулятора 4 напряжения. Если регулятор тока выполнен пропорционально-интегральным, реализованным, например, с помощью критической положительной обратной связи по напряжению двигателя, заведенной на регулятор тока,...

Номер патента: 1234938

Опубликовано: 30.05.1986

Авторы: Толпин, Чернов

МПК: H02P 3/18

Метки: переменного, торможения, электропривода

...выводу обмотки30 контактора "Вперед" 3, первый замыкающий контакт 24 командоконтроллера зашунтирован соединенными последовательно третьим замыкающимблок-контактом 27 тормозного контактора 4 и замыкающим блок"контактом31 контактора "Вперед" 2, другой зажим второго замыкающего контакта 25командоконтроллера через размыкающийблок-контакт 32 контактора "Вперед"2 поцключен к одному выводу обмотки33 контактора "Назад" 3, второй замыкающий контакт 25 командоконтроллера зашунтирован соединенными последовательно четвертым замыкающимблок-контактом 28 тормозного контактора 4 и замыкающим блох-контактом34 контактора "Назад" 3, другой зажим третьего замыкающего контакта 26командоконтроллера соединен с однимвыводом обмотки 35 силового контактора 1,...

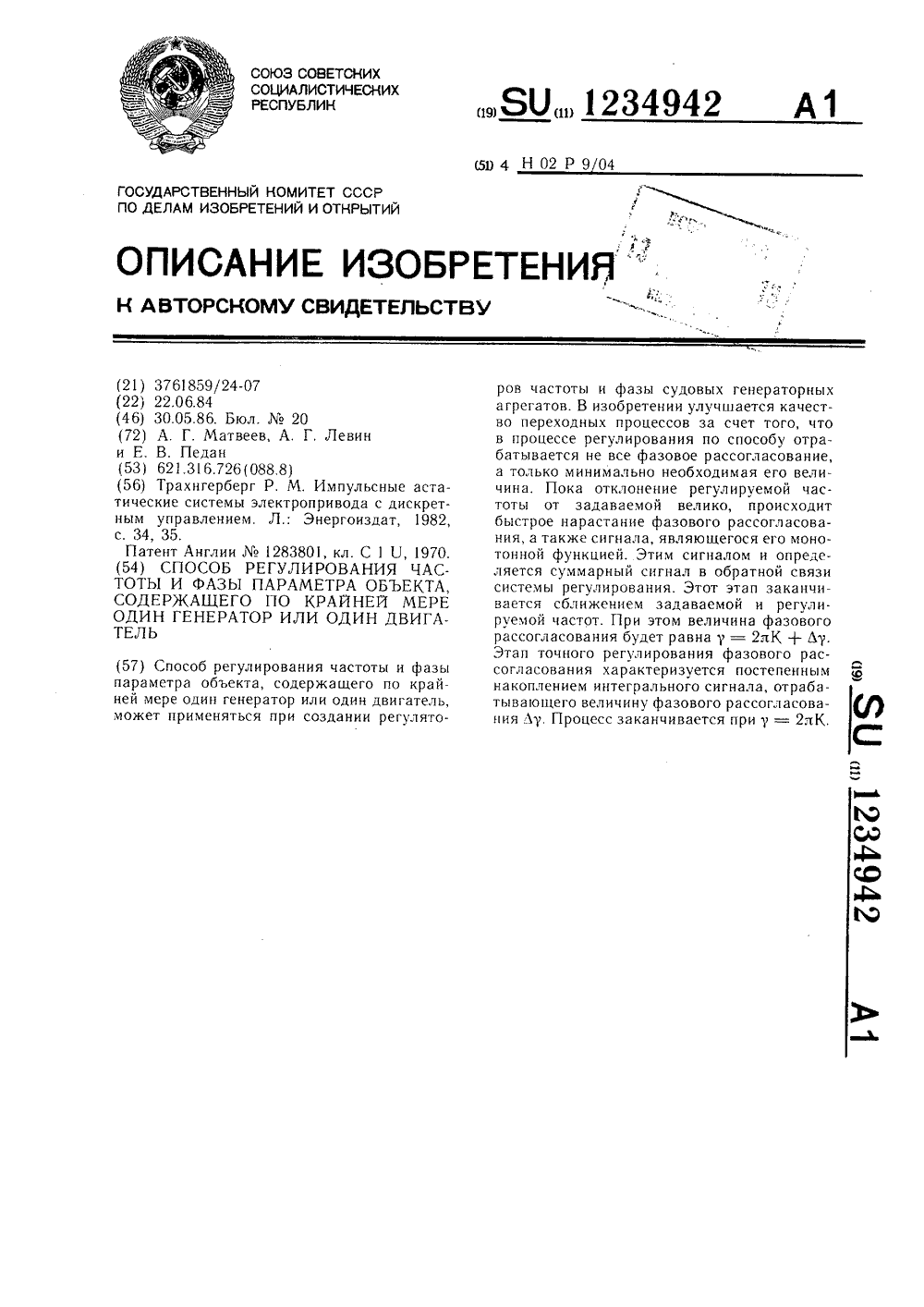

Номер патента: 1234942

Опубликовано: 30.05.1986

Авторы: Левин, Матвеев, Педан

МПК: H02P 9/04

Метки: генератор, двигатель, крайней, мере, объекта, один, параметра, содержащего, фазы, частоты

...может найти применение, например, при создании регуляторов частоты и фазы судовых генераторных агрегатов.Целью изобретения является расширение области использования способа путем улучшения качества переходных процессов регулирования.Особенность задачи точного регулирования частоты и фазы состоит в том, что фазовое рассогласование в конце процесса регулирования может отличаться от первоначального на 2 лК рад (К = О, +-1, +2).Задача регулирования в этом случае решена, поскольку конечное состояние регулируемого параметра - фазового рассогласования - с физической точки зрения эквивалентно начальному.При наличии больших возмущений в системе процесс регулирования частоты и фазы по предлагаемому способу происходит в два этапа.Пока отклонение...

Номер патента: 1234943

Опубликовано: 30.05.1986

Авторы: Дворак, Лебедев, Носов

МПК: H02P 9/14

Метки: возбуждения, двигателя, переходных, режимах, синхронного

...составляющей электромагнитного момента синхронного двигателя при коротком замыкании соответственно по цепи его питания и в других электроприемниках.Управление возбуждением синхронного двигателя в переходнь 1 х режимах производят следующим образом.В блоке 3 по сигналам двух фазных напряжений Бг и 1)в и токов 1 д и 1 в двигателя определяют мгновенное значение электро. магнитного момента по выражению Мг= 14 (1.1, - 1 вйв) Ф - 1,1 (1.)л -- 1 лК )д 11,где Кв - сопротивление фазы обмотки статора. На выходе фильтра 4 нижних частот, к входу которого подведен сигнал момента Мь, получают среднюю составляющую этого момента - статический момент М т, На вход блока 6 поступают сигналы М- и фазное напряжение 1.1 в статора электродвигателя. Выходной...

Номер патента: 1234944

Опубликовано: 30.05.1986

Авторы: Габуния, Глонти, Джапаридзе, Мелуа, Шеварднадзе

МПК: H02P 9/30

Метки: автономный, источник, переменного, регулируемый

...с первичным двигателем (не показан), - обмотка 5 возбуждения, Первый выпрямитель 6 входом подключен к дополнительной якорной обмотке 3, а выходом связан с обмот кой 5 возбуждения через первый регулируемый резистор 7. Второй выпрямитель 8 входом подключен к основной якорной обмотке 2, а выходом через второй регулируемый резистор 9 - к обмотке 5 возбуждения25 параллельно и встречно с выходом первого выпрямителя 6.Автономный регулируемый источник переменного тока работает следующим образом.При вращении ротора 4 синхронного генератора от первичного двигателя в дополнительной якорной обмотке 3, расположенной на статоре 1, за счет остаточной индукции наводится ЭДС, в результате чего в обмотке 5 возбуждения через первый выпрямитель 6 и первый...

Номер патента: 1234945

Опубликовано: 30.05.1986

Авторы: Гоштейн, Гуров, Комиссаренко, Родькин, Соловьев, Щука

МПК: H02P 9/42

Метки: автономная, электропитания

...с блока задания технологического параметра на второй1 О 5 20 25 30 35 40 45 50 55 вход блока 14 сравнения, и приводит в действие технологический механизм 18. Информация о текущем значении технологического параметра с выхода датчика 12 технологического параметра поступает через низкочастотный фильтр 13 на первый вход блока 14 сравнения, где сравнивается с заданным уровнем. Если выходное напряжение блока 4 сравнения равно нулю, то скорость вращения приводного двигателя 17 остается постоянной величиной, так как сигнал с выхода блока 14 сравнения на вход интегратора 15 не подается и углы управления блока 5 импульсно-фазового управления и систем 6 и 7 импульсно-фазового управления не изменяются. При этом выходное напряжение с нелинейного...

Номер патента: 1236587

Опубликовано: 07.06.1986

Авторы: Воскобойник, Крюков, Школа

МПК: H02K 19/14, H02P 1/50

Метки: синхронный, электродвигатель

...статора;Б - величина. скольжения прибгвходе в синхронизм;Х - эквивалентное сопротивлениеконденсатора при скольжении,Работа устройства для пуска осуществляется следующим образом,В начале пуска емкостное сопротивление конденсатора Э в десяткираз меньше сопротивления резистора4, контур конденсатор 3 - резистор4 не оказывает никакого влияния на возросшей величины емкостного сопротивления конденсатора,в цепи обмоткивозбуждения автоматически компенсиру-,ется часть индуктивного сопротивления рассеяния обмотки возбуждения и вводится необходимая для повышения момента часть сопротивления резистора 4, Величина индуцированной в обмотке возбуждения ЗДС на этой стадии пуска резко падает, что и дает возможность компенсировать значительную...

Номер патента: 1236592

Опубликовано: 07.06.1986

Авторы: Бейлина, Зильдман, Лотар, Рашкович, Стрижевский, Урман, Фидель, Шкловский

МПК: H02P 1/42

Метки: переменного, электропривод

...конца первой фазной обмотки 9 и начала второй фазной обмотки 10 асинхронного электродвигателя снабжена зажимом для подключениянулевого провода питающей сети,Устройство работает следующим образом.При пуске включается пусковой ком"мутационный аппарат и замыкаются егоконтакты 4-6, В результате перваяфазная обмотка 9 оказывается подключенной к питающей сети через соединенные последовательно пусковой фазосдви"гаюший элемент, первый и третий контакты 4 и 6 пускового коммутационного аппарата. Параллельно фазосдвигающему элементу 8 включен фазосдвигающий элемент 7,Вторая и третья фазные обмотки 10и 11 двигателя соединены последовательно чере.з контакт 5 пускового аппарата и также включены в однофазнуюсеть, По окончании разгона...

Номер патента: 1236593

Опубликовано: 07.06.1986

Авторы: Волков, Мищенко

МПК: H02P 3/22

Метки: регулируемого, торможением, частотно, электропривода

...скольжения двигателя в генераторнам режиме работы определяется величина тока, протекающего в обратном направлении: от днигателя через диоды обратного моста автономного инвертара 16, через диод-резистор - конденсатор силового фильтра 15Кинетическая энергия н виде электрических потерь рассеивается в самом двигателе 2, силовых элементах инвертара 6 и фильтра 15, в результате чего двигатель подтормажинается. Однако при больших скольжениях двигателя ( большие темпы снижения частоты) и н случае малого активного сопротивления потерь преобразователя частотыи малой емкости конденсатора силовогофильтра (что соответствует экономичноспроектированным преобразователя)наблюдаются перенапряжения на выходепреобразователя частоты, приводящие...

Номер патента: 1236595

Опубликовано: 07.06.1986

Авторы: Адомавичюс, Васильев, Жебрайтис

МПК: H02P 8/12

Метки: двигателем, четырехфазным, шаговым

...диод19 с катодом разделительного диодавторого кацапа усилителя мощности и,кроме того, между катодами разделительных диодов 4 и б включен конденсатор 20. Устройство работает следующим образом,При парной коммутации смежных об. моток одна обмотка шагового двигателя отключается, другая обмотка остается обеспечивает упрощение устройства4 т.к, 1 тозволяеч избавиться от четырех диодов и четырех тиристорон, имеющихся в прототипе. 1 ил. подключенной, третья обмотка подключаетс.я и т.д,В начальный момент ключевые элементы 11 и 12 замкнуты и ток протекает по обмоткам 7 и 8 шагового двигателя. Одновременно с размыканием ключа 11 замыкается следующий по циклограмме работы ключ т 3, тем самым включая обмотку 9 шагового двигателя. Тазмыкание ключа...

Номер патента: 1239816

Опубликовано: 23.06.1986

Авторы: Горшков, Комплинов, Мазнин, Марков, Матвеев

МПК: H02P 1/26

Метки: асинхронного, короткозамкнутым, пуска, ротором, электродвигателя

...и точкой соединения токоограничивающего резистора с контактом15 реле включена катушка 17 второгореле через пороговый элемент, вчастности стабилитрон 18, катод каторога подключен к объединенным катодам диодов 9-11, а анод стабилитрона18 подключен к одному выводу катуш О ки 17 второго реле, другой вывод которой соединен с точкой соединениятакаограничивакщега резистора с контактом 15.Катушка первого пускателяодним 1 б своим выводом через последовательноссединенные кнопки Пуск" 3 и Степи4, а другим своим выводам йепосредстьенно подключена к двум клеммам,предна.эначенным для подключения к 20 двум Фазам сети, катушка второго пускателя 2 одним выводом через свойзамыкающий блок-контакт подключенак общей тачке между кна 1...

Номер патента: 1239817

Опубликовано: 23.06.1986

Авторы: Мазнев, Некрасов, Сулейманов, Шевцов

МПК: H02P 3/14

Метки: электропривод

...ток нагрузки в маневровомрежиме. Минимальный так нагрузкиреализуется цри времени задержки отпирания тиристора 1 атцасительна3981 7 2 45 .О .) 5 Б 10 5 20 25 30 35 10 коммутирующего тиристора б, достаточном для днойного перезаряда коммутирующего конденсатора 5 по цепям;коммутирующие конценсатор 5 - тиристор б - реактор 4 - конденсатор 5,а"атем: коммутирующий конденсатор 5коммутирующий реактор 4 - дополнительный диод 15 - диод 13 - коммутирующий конденсатор 5, и определяется добротностью контуров перезаряда.Ь тяговом режиме начинает работать силовой тиристор 3 и одновременно с ним тиристор 12, Регулированиенапряжения на. двигателе достигаетсяширотно-импульсным методом изменения коэффициента заполнения от нуляда максимального...

Номер патента: 1239818

Опубликовано: 23.06.1986

Автор: Первушкин

МПК: H02P 3/24

Метки: асинхронного, торможения, трехфазного, электродвигателя

...и третьей фаз статорной обмотки электродвигателя и источникупитания.Устройство работает следующимобразом,При включении силового контактораФазы статорной обмотки электродвигателя с помощью контактов 2 под 45ключаются к источнику питания, ВФазах статорных обмоток двигателяпротекает переменный ток. В ротореиндуктируется ЗДС вызывающая появление тока ротора и магнитного по 50тока статора, и создает вращающиймомент, под действием которого ротордвигателя вращается. Для переводадвигателя из рабочего режима в тормозной необходимо разомкнуть контак 55ты 2. При этом образуется контурэлектромагнитного торможения, втораяфаза статорной обмотки, катушка 4реле максимального така, диод б,18размыкающий контакт 3 силового контактора, третья...

Номер патента: 1239827

Опубликовано: 23.06.1986

Авторы: Антипов, Шубин

МПК: H02P 8/40

Метки: группой, двигателей, шаговых

...подача импульсов коррекции от генератора 17 навход сбившегося РИ.Пусть в исходном состоянии РИ " 3 находятся в таком, положении, что присутствуют управляющие потенциалы на их выходах ц, ,мс, Роторы ЩЦ 7 - 9 находятся в устойчивомпо- ложении, На выходах блока 10 управляющие сигналы отсутствуют, элементы И 11 - 13 заперты, на входы элементов ИЛИ 14 - 16 импульсы коррекции от генератора не проходят, 5При поступлении импульса, напри-мер, по входу "Вперед" он проходитна входы РИ 1 - 3, которые в нормаль-ных условиях переключаются и управ."ляющие потенциалы перемещаются наих выходы б, д, з, ЩЦ 7 - 9 обрабатывают шаг и устанавливаются в новое устойчивое положениеНаличиепотенциала одновременно на шинах б,д, з приводит к тому, что элементы21 -...

Номер патента: 1239828

Опубликовано: 23.06.1986

Авторы: Богуславский, Ковалев, Шевченко

МПК: H02J 3/24, H02P 9/04

Метки: мощностью, тепловой, электростанции

...на клемму 2( Р, ), скорректированного заданияна вьходе сумматора 1 (4 Р ), сигналов на выходах каналов распределения (лР ,аРАР, ), сигналов на выходе сумматора 7 (Б ) интегратора 9Й ) и аварийного сигнала на релеконтроля (РК),Для рассматриваемого примера принято три канала распределения с одинаковыми коэффициентами усиления.Для каждого канала задана величинаограничения (на загрузку).Пусть в момент а на клемме 2 появится сигнал задания (ЬР ), который проходит на выход сумматора 1 (ЬР, =дР, ) и далее равномерно распределяется по всем каналам. Если выходные величины каналов (аР, аР ,дР ) не превышают ограничения, задаваемого с ограничителей 5 и 6, то цепь обратной связи фактически не участвует в работе устройства(Б =О). В момент 8...

Номер патента: 1239829

Опубликовано: 23.06.1986

Авторы: Григоров, Чулак, Шарлай, Янушпольский

МПК: H02P 9/30

Метки: генераторов, постоянного

...генерагора постоянного токасвязаны с одноименными выводамиаккумуляторной батареи 3, Коллектор6 измерительного элемента через дополнительный резистор 20 подключенк катоду дополнительного диода 21, 1239829анод которого соединен с анодом отсекающего диода 13, включенного в цепь обмотки возбуждения генератора постоянного токаИсточник питания с предлагаемым устройством регулирования напряжения генераторов постоянного тока работает следующим образом.Когда выходное напряжение генератора меньше напряжения уставки измерительного элемента и открыт первый тиристор 10 несимметричного мультивибратора, ток возбуждения генератора постоянного тока течет от положительного силового выводагенератора через обмотку возбуждения указанного генератора,...

Номер патента: 1239830

Опубликовано: 23.06.1986

Авторы: Алексеев, Балашов, Лещенко, Сенекин, Хавкин

МПК: G05D 13/62, H02P 15/00

Метки: вращения, исполнительного, частоты, электромеханического, элемента

...1 на вход "-1" 1 СИ 2.В интервале времени (=1:,; =С) на выходе второго элемента И-НЕ 10 устанавливается единичный уровень сигнала, соответствующий инверсии логического произведения сигналовЗО соответственно единичного уровня с одновибратора 11 и нулевого уровня с Я-выхода первого Р-триггера 7.В момент времени С=С, т.е, в начале второго периода, на выходе ИД 4 В 6 формируется следующий импульс, ко 35 торый вновь поступает одновременно на С-вход РСИ 2 и на С-вход второго Р-триггера 8, обусловливает запись по Р-входам соответственно в РСИ инФормации с задатчиков 3 частоты вра 40 щения, а во втором Р-триггере логического нуля с Ц-выхода первого Р- триггера 7, соответствующего результату измерения в предыдущем перио 45 де, т.е. на...

Номер патента: 1241388

Опубликовано: 30.06.1986

Автор: Медведев

МПК: H02P 1/26

Метки: асинхронным, трехфазным, электродвигателем

...пере. - .ключающей контактной группы 7 и 8обоих реле направления движения,объединены и соединены с одним фазным выводом статорной обмотки трехфазного асинхронного электродвигателя 1, выводы, связанные, с вторыминеподвижными контактами второй итретьей переключающих контактных .групп 7 и 8 обоих реле направления движения,.соединены перекрестно иподключены к остальным фаэным выводам статорной обмотки трехфазного асинхронного электродвигателяУстройство работает следующим образом, 1241388При нажатии, например кнопки2, образуется. цепь от фазы источника питания через замкнутые контактыкнопки 4 на катушку 5 реле направления движения и вывод нулевого провада, Эта цепь сохраняется через замы-,кающий контакт 9. Открытые контактыпереключающих...

Номер патента: 1241389

Опубликовано: 30.06.1986

Авторы: Бабокин, Колесников, Серов

МПК: H02P 1/30, H02P 7/42

Метки: асинхронным, инструмента, механизма, режущего, частотного, электродвигателем, электропривода

...соединены соответственно с элементами 17 и 18 сравнения, включенными последовательно,при этом общая их точка соединена свходом блока 11 управления. Выходызадатчика 8 интенсивности и элемента18 сравнения соединены соответственнос входами элемента 17 сравнения и регулятора 5 напряжения, Кроме того,выход элемента 18 сравнения соединенс вхоцом регулятора 7 частоты.Устройство, реализующее предлагаемый способ, работает следующим образом,Ж В начальный момент пуска блок 11управления с помощью переключателя 3подключает вход элемента 15 сравнения к источнику 12 опорных сигналов, Тем самым устанавливается зада 35 ние по току и начало пуска, от ну 1241ля до граничной частоты, осуществляется при заданном неизменном значении тока...

Номер патента: 1241390

Опубликовано: 30.06.1986

Авторы: Орлов, Прудников, Реут, Тарасов, Чванов

МПК: H02P 1/54

Метки: гистерезисных, группы, двигателей, синхронизации

...которогоподключен к вторым входам третьейлогической схемы 9 и шестой логической схемы 12, а второй выход через блок 18 задержки - к управляющему входу резервного контактора 5 и к управляющему входу ключа 20, Блок 19 импульсного намагничивания через ключ 20 подключен к индивидуальнымшинам 2 питания.Поясним способ на примере работы устройства повторной синхронизации гистерезисных двигателей. В случае аварии основного источника 4 исчезновения напряжения в цепях его питания постоянным током контактор 3 отключает шины 2 от основногоисточника 4 и на информационном выходе контактора 3 появляется сигнал "1 диаграмма А на фиг. 2), При готовности резервного источника б к работе с его первого информационного выхода подается сигнал Б "1" на...

Номер патента: 1241391

Опубликовано: 30.06.1986

Автор: Волков

МПК: H02P 3/24

Метки: асинхронного, торможения, частотно-регулируемого, электродвигателя

...01 э 013 где 01 - входной сигнал задающего.генератора 9, поступающийс выхода датчика 10 ЭДС илинапряжения Щ = Е);Ц, - опорный сигнал задающегогенератора 9, поступающийс выхода блока 13 двухзонного регулирования.В первой зоне работы (при частоте Е ниже номинального значения Е ) иа входе блока двухзонного регулирования 13 выполняется условие где Е , Е - соответственно сигнал1задания ЭДС, поступающий5 12413 с второго выхода пульта 12 управления, и сигнал обратной связи по ЭДС, поступающий с выхода датчика 10 ЭДС или напряже 5ния электродвигателя, - номинальное значение по- токосцепления электродвигателя, При этом блоком 13 двухзонного регулирования формируется выходной сигнал постоянной величины Бцсопят, значит устройством реализуется закон...

Номер патента: 1241392

Опубликовано: 30.06.1986

Авторы: Первушкин, Степаненко

МПК: H02P 3/24

Метки: асинхронного, динамического, торможения, трехфазного, электродвигателя

...содержащее замыкающие контакты силового контактора в фазах статорной обмотки электродвигателя: и размыкающий контакт, двадиода, аноды которых связаны с первой и .второй фазами статорной обмотки электродвигателя, а катоды объединены и соединены с одним выводомрезистора, другой вывод которогосоединен с одним выводом регулируемого резистора, конденсатор, о т л ич а ю щ е е с я: тем, что, с цельюповышения эффективности торможения, 40в него введены три оптрона, светодиоды которых соединены последовательно,анод одного крайнего светодиода соединен с другим выводом переменногорезистора, катод другого крайнего 45светодиода через размыкающий контактсоединен с одним выводом конденсатора и с третьей фазой статорнойобмотки, другой вывод...

Номер патента: 1241400

Опубликовано: 30.06.1986

Авторы: Епифанова, Куликов, Лукин, Микеров

МПК: H02P 6/00

Метки: вентильный, следящий, электропривод

...вход соединен также с об 46 щей шиной 2 б через ключ, выполненный на транзисторе 29, База этоготранзистора подключена к выходу источника 9 опорного напряжения.Источник 9 опорного напряженияможет быть выполнен например в ви"де компаратора 30, входы которогосоединены с вторичной обмоткой опорного трансформатора 31, подключенного, например, к сети переменного тока. В качестве источника 9 опорного напряжения может быть также использован любой другой импульсныйгенератор, выполненный, например,на операционном усилителе с положительной обратной связью,Фазочувствительный усилитель .8мощности (фиг.З) содержит два идентичных канала, сииусный 32 и коси"3 1 нусный 33 выход каждого из которых подсоединен к соответствующей фазе якорной...

Номер патента: 1244777

Опубликовано: 15.07.1986

Автор: Мартинович

МПК: H02P 1/34

Метки: асинхронного, пуска, ротором, фазным, электродвигателя

...блок-контакта 41 третьего контактора 5 соединены с точкой соединения обмотки второго контактора 4 ускорения и третьего замыкающего 30 блок-контакта 40 четвертого.контактора б ускорения.Устройство работает следующим образом.Э При включении силового контакто ра 1 замыкаются его контакты 2 и электродвигатель 43 запускается при полНостью введенных в цепь ротора секциях 11-14 пусковых резисторов.Длительность его пуска на этой сту пени определяется временам зарядки конденсатора 19 до величины напряжения втягивания якоря реле 16, которое при включении замыкающим контактом 28 своего переключающего кон такта включает первый контактор 3 ускорения. Контактор 3 контактамишунтирует секцию 11 пусковых резисторов в цепи ротора электродвигателя,...
