Способ регулирования частоты и фазы параметра объекта содержащего по крайней мере один генератор или один двигатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

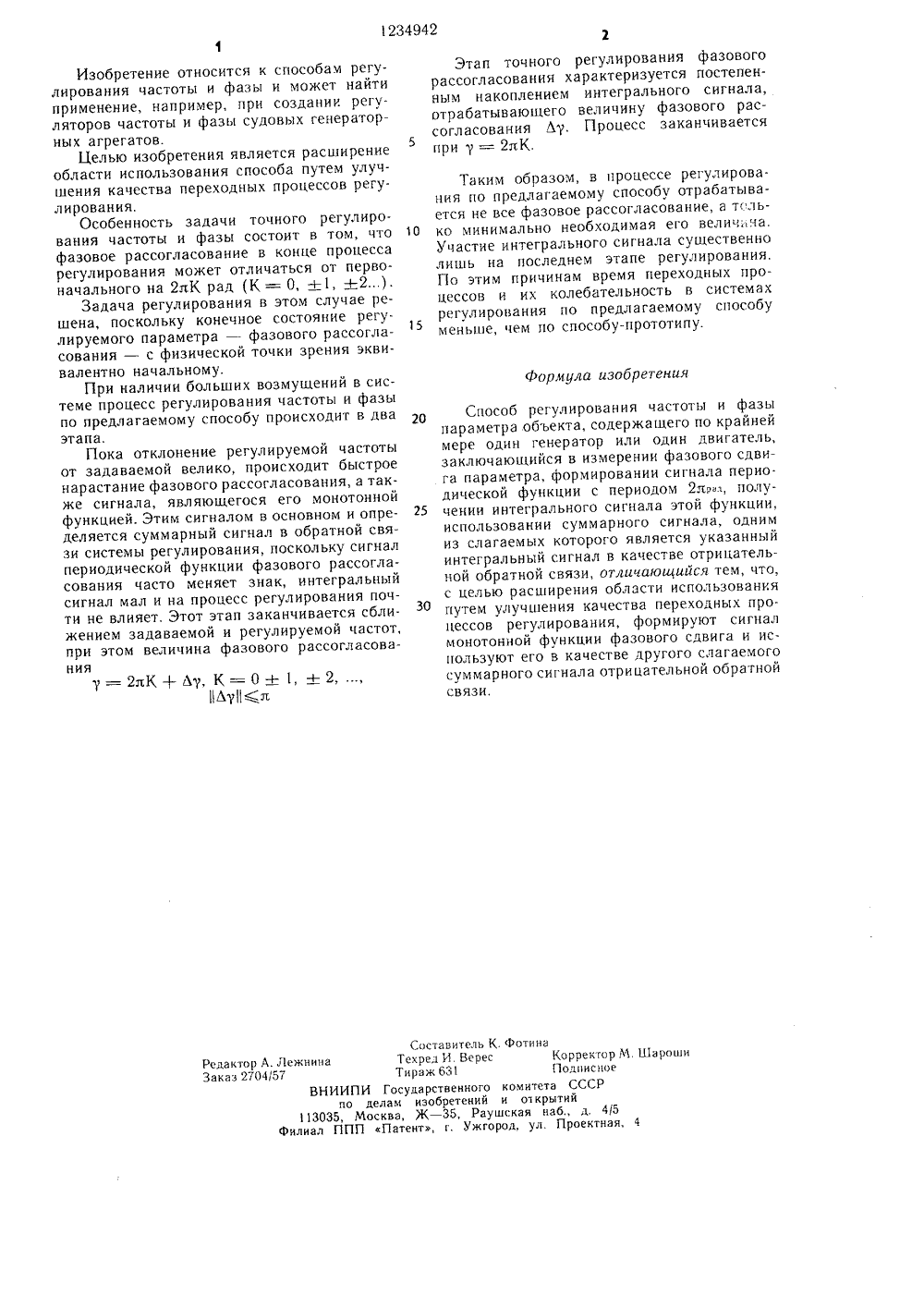

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК А 1 9) (11) 494 Ш 4 Н 02 Р 9 Я ПИСАНИЕ ИЗОБРЕТЕ еви ьсные аста а с дискрет здат, 1982 С 1 .), 1970. НИЯ ЧАСОБЪЕКТА, НЕЙ МЕРЕ ИН ДВИГАОСУДАРСТВЕННЫИ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ ВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Трахнгерберг Р. М. Импутические системы электроприводным управлением. Л.: Энергос. 34, 35.Патент Англии1283801, кл.(54) СПОСОБ РЕГУЛИРОВАТОТЫ И ФАЗЫ ПАРАМЕТРАСОДЕРЖАЩЕГО ПО КРАЙОДИН ГЕНЕРАТОР ИЛИ ОДТЕЛЬ(57) Способ регулирования частоты и фазы параметра объекта, содержащего по крайней мере один генератор или один двигатель, может применяться при создании регуляторов частоты и фазы судовых генераторных агрегатов. В изобретении улучшается качество переходных процессов за счет того, что в процессе регулирования по способу отрабатывается не все фазовое рассогласование, а только минимально необходимая его величина. Пока отклонение регулируемой частоты от задаваемой велико, происходит быстрое нарастание фазового рассогласования, а также сигнала, являющегося его монотонной функцией. Этим сигналом и определяется суммарный сигнал в обратной связи системы регулирования. Этот этап заканчивается сближением задаваемой и регулируемой частот. При этом величина фазового рассогласования будет равна у = 2 лК + Л 7. Этап точного регулирования фазового рассогласования характеризуется постепенным накоплением интегрального сигнала, отрабатывающего величину фазового рассогласования Лу. Процесс заканчивается при у = 2 лК.1234942 Формула изобретения Составитель К. Фотина Техред И. Верес Корректор М. Шароши Тираж 631 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и оп крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор А. ЛежнинаЗаказ 270457 Изобретение относится к способам регулирования частоты и фазы и может найти применение, например, при создании регуляторов частоты и фазы судовых генераторных агрегатов.Целью изобретения является расширение области использования способа путем улучшения качества переходных процессов регулирования.Особенность задачи точного регулирования частоты и фазы состоит в том, что фазовое рассогласование в конце процесса регулирования может отличаться от первоначального на 2 лК рад (К = О, +-1, +2).Задача регулирования в этом случае решена, поскольку конечное состояние регулируемого параметра - фазового рассогласования - с физической точки зрения эквивалентно начальному.При наличии больших возмущений в системе процесс регулирования частоты и фазы по предлагаемому способу происходит в два этапа.Пока отклонение регулируемой частоты от задаваемой велико, происходит быстрое нарастание фазового рассогласования, а также сигнала, являющегося его монотонной функцией. Этим сигналом в основном и определяется суммарный сигнал в обратной связи системы регулирования, поскольку сигнал периодической функции фазового рассогласования часто меняет знак, интегральный сигнал мал и на процесс регулирования почти не влияет. Этот этап заканчивается сближением задаваемой и регулируемой частот, при этом величина фазового рассогласованияУ = 2 лК + Лу, К = О -1- 1, +. 2, ,Иу 1(л Этап точного регулирования фазовогорассогласования характеризуется постепенным накоплением интегрального сигнала, отрабатывающего величину фазового рассогласования Ау. Процесс заканчивается 5при у = 2 лК. Таким образом, в процессе регулирования по предлагаемому способу отрабатывается не все фазовое рассогласование, а т"ль ко минимально необходимая его велич. на.Участие интегрального сигнала существенно лишь на последнем этапе регулирования.По этим причинам время переходных процессов и их колебательность в системах регулирования по предлагаемому способу меньше, чем по способу-прототипу. Способ регулирования частоты и фазыпараметра объекта, содержащего по крайней мере один генератор или один двигатель, заключающийся в измерении фазового сдвига параметра, формировании сигнала периодической функции с периодом 2 лп.ч полу чении интегрального сигнала этой функции,использовании суммарного сигнала, одним из слагаемь 1 х которого является указанный интегральный сигнал в качестве отрицательной обратной связи, отличающийся тем, что, с целью расширения области использования путем улучшения качества переходных процессов регулирования, формируют сигнал монотонной функции фазового сдвига и используют его в качестве другого слагаемого суммарного сигнала отрицательной обратной связи.
СмотретьЗаявка
3761859, 22.06.1984
ПРЕДПРИЯТИЕ ПЯ В-2156
МАТВЕЕВ АЛЕКСАНДР ГАВРИЛОВИЧ, ЛЕВИН АЛЕКСАНДР ГРИГОРЬЕВИЧ, ПЕДАН ЕВГЕНИЯ ВЛАДИМИРОВНА
МПК / Метки
МПК: H02P 9/04
Метки: генератор, двигатель, крайней, мере, объекта, один, параметра, содержащего, фазы, частоты
Опубликовано: 30.05.1986
