Гулиа

Номер патента: 827082

Опубликовано: 07.05.1981

Авторы: Воронин, Гулиа, Демин, Очан, Юдовский

МПК: A62B 1/10

Метки: спуска

...поверхностью, взаимодейтвующей с тягой 9.С другой стороны вал барабана 2 связан с водилом 11 планетарной передачи,центральное колесо 12 которой соединенонормально замкнутой фрикционной муфтой 8 с осью 6 маховика 7. Спусковое устройство устанавливается на основании 13посредством подвесок 10 и 14. Лента 3 имеет утолщенную часть 15, 827082Устройство работает следующим образом.К утолщенной части 15 ленты 3 присоединен спускаемый объект, по мере падения которого происходит сматывание лен- ь ты, вызывающее вращение барабана 2 и соединенного с ней через передачу 4 и автоматически включаемую при спуске муфту 5 маховика 7. Изменение передаточного отношения от ленты к маховику, происхо дящее благодаря уменьшению радиуса мотка ленты, обеспечивает...

Номер патента: 823197

Опубликовано: 23.04.1981

Авторы: Гернер, Гулиа, Климпуш, Левинсон

МПК: B60T 13/22, G01L 5/28, G01M 17/007 ...

Метки: испытания, стенд, тормозов

...въезжает на стенд ведущей осью. Колеса этой оси размещаются на роликах 1 и 2. Затем осуществляют разгон роликов 1 и 2 и маховичного аккумулятора 3 от колес двигателем автомобиля при включенных управляемых муфтах 5. Разгон осуществляется до заданной скорости, установленной с помощью задатчика 8. В момент достижения заданной скорости, который определяется блоком 7 управления путем сравнения сигналов, поступающих от датчика 9 и здатчика 8, блок 7 управления вырабатывает управляющее воздействие, выключающее муфты 5. Оператор выключает привод колес и производит торможение. После остановки роликов по полученным от датчиков 9 сигналом определяют тормозные качества колес испытываемой оси.Кинетическая энергия, сообщенная маховичному...

Номер патента: 796577

Опубликовано: 15.01.1981

Авторы: Гулиа, Новиков, Очан, Юдовский

МПК: F16H 29/00

Метки: маховик

...чашеобразные кольца разделены радиальными прорезями на лепестки, охватывающие фасонный поясок. Кроме того, фасонный поясок обоймы и лепестки имеют тороидальную поверхность переменного радиуса, а обойма набрана из соединенных полимерных клеем частиц пластин, каждая из которых796577 формула изобретения гФиг. 6,2ВНИИПИ Заказ 9749/53 Тираж 1015 Подписное Филиал ППП "Патет", г. Ужгород, ул, Проектная, 4 расположена в плоскости, параллельной оси вращения маховика.На фиг. 1 изображен маховик, разрез; на фиг. 2 - то же, вид сбоку.Маховик содержит обод 1, выполненный иэ волокон высокопрочного материала, например стекла, связанных между собой полимерным связующим материалом ступицу 2, на которой установлен обод 1, и пружинящие чашеобразные кольца...

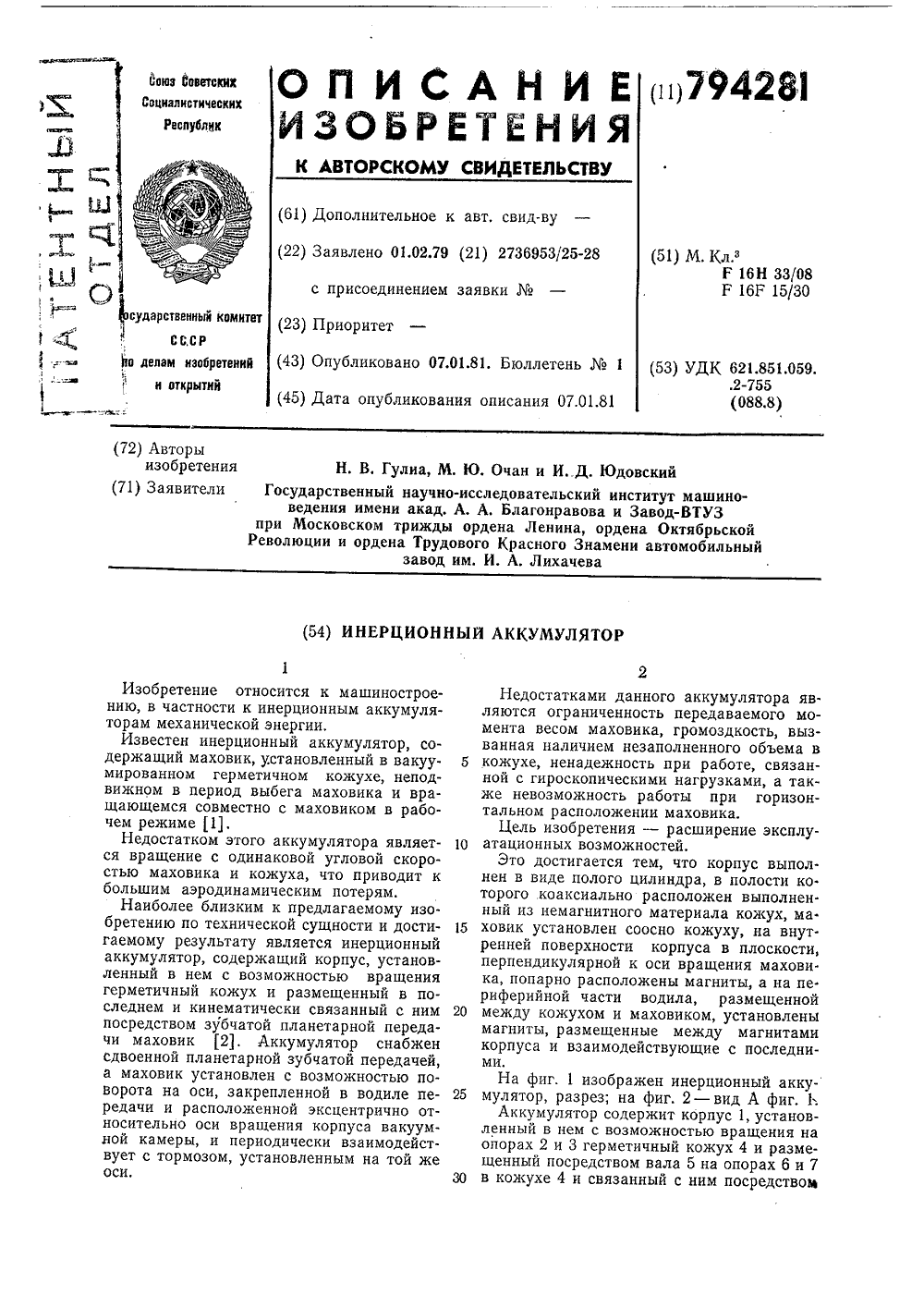

Номер патента: 794281

Опубликовано: 07.01.1981

Авторы: Гулиа, Очан, Юдовский

МПК: F16H 33/08

Метки: аккумулятор, инерционный

...магнитамикорпуса и взаимодействующие с последними,На фиг. 1 изображен инерционный акку 25 мулятор, разрез; на фиг. 2 - вид А фиг, 1;Аккумулятор содержит корпус 1, установленный в нем с возможностью вращения наопорах 2 и 3 герметичный кожух 4 и размещенный посредством вала 5 на опорах 6 и 730 в кожухе 4 и связанный с ним посредствоте3зубчатой планетарной передачи маховик 8, Передача состоит из центрального колеса 9 с внешними зубьями, связанного с валом 5, центрального колеса 10 с внутренними зубьями и водила 11 с установленным в нем двухвенцовым сателлитом 12, взаимодействующим с центральными колесами 9 и 10. Корпус 1 выполнен в виде полого цилиндра, в полости 13 которого коаксиально расположен выполненный из немагнитного материала...

Номер патента: 794280

Опубликовано: 07.01.1981

Авторы: Гулиа, Очан, Юдовский

МПК: F16H 33/08

Метки: аккумулятор, инерционный

...нерабочий объем. Кроме того, установка маховика несоосно с корпусом на рычагах усложняет конструкцию.Целью изобретения является упрощение и повышение надежности аккумулятора. Указанная цель достигается тем, что маховик установлен соосно кожуху, а водило передачи снабжено грузом.На фиг. 1 изображен предлагаемый акку мулятор, разрез; на фиг. 2 - то же, видсбоку.Аккумулятор содержит маховик 1 с горизонтальной осью, расположенный в опорах 2 в установленном соосно маховику герме тичном цилиндрическом кожухе 3, смонтированном в опорах 4, Зубчатое колесо 5 установлено на валу маховика и связано с зубчатым колесом 6 кожуха 3. Передача 7 установлена на водиле 8 и соединена с зуб чатыми колесами 5 и 6. Водило находитсяна подшипниках 9 на оси...

Номер патента: 794277

Опубликовано: 07.01.1981

Авторы: Гулиа, Очан, Юдовский

МПК: F16F 15/30

Метки: супермаховик

...нове полнены желобы, в кото тросы, концы последни ободе,На фиг. 1 изображен дольный разрез; на фнг.Супермаховик включает обод 1, навитыи 5 из высокопрочных элементов, и несущийцентр, выполненный в виде расположенного соосно ободу 1 диска 2 и соединенный с ободом упругим элементом. Последний выполнен в виде наклонно расположенных к о оси супермаховика тросов 3, соединяющихдиск 2 с ободом.Диск 2 имеет равное сопротивление вращению с изгибом, и на его поверхности выполнены желобы 4, в которых расположе ны тросы, закрепленные на ободе 1. Ободустановлен в обойме 5, а диск 2 - в вертикальном валу 6, размещенном в опорах 7.Тросы 3 образуют куполообразную конструкцию, несущую обод 1 (на фиг. 1 и 2 обо значена пунктирной линией),В 4277 Фиг./...

Номер патента: 783520

Опубликовано: 30.11.1980

Авторы: Гулиа, Очан, Юдовский

МПК: F16F 15/30

Метки: аккумулятор, кинетической, энергии

...возрастанием радиуса В при постоянной линейной скорости обода Ч по закону Ю ЦЦЦЦ, т,е.для заданной удельной энергоемкости, пропорциональной Ч,. ьсегда имее"ся радиус обода прк котором центробеж ные силы достаточно маль 1 для уразно= вешквания кх маГнитамк Б кольцевом Ободе с всзсастанием радку.а центсобеФные силы также убывают нс прк этОм БОз растает уГОл между натяжением Б соедких элмнтах обода к псэтс 1 у Бе/"1 кчн 11 Ы натяжения ст радиуса не зависятьНа чертеже представлено устройст- ц БО сбшкй видАккумулятор кинетической энергии ссцержкт ксльцевс 11 обод 1 заполненный кз соединенных между собой магнитов 2/ В Расположенный Б устанозленном на ;3 Фундаменте 3 кольцевом корпусе 4, .В корпусе 4 расположены маГнитныеспор , 5 и линейные...

Номер патента: 750179

Опубликовано: 23.07.1980

Авторы: Гулиа, Киров, Очан, Столяров

МПК: F16F 15/30

Метки: супермаховик

...кольцом 13 балласта и охватывающей егокольцевой секцией 14 сбода. Диски 6 иреборды 10 установлены на Балу 1 по"средством щпонок 15:1 16 соотвэтственффно, а реборды 10 стянуты гайками 17.Мщвя энергоемкость маховика можетбыть выбрана больщей либо тленъ 1 ттей взависимости от числа касет, состввляюц 1 их маховик,Супермаховик работает следующимобразом.Бо время вращения супермаховика отверстия 8 дисков 2, посредством которых они насвжены на вел 1, будут увеличиваться в диаметре и отойдут от 1 евле,7 9тттттВЛЕйщИй двбаЛВНС ПрИВЕдЕТ К тОМу, Чтоось диска 2 сместится относительно оси9 вача 1 и дебаланс мгновенно начнетпрогрессировать. Для ориенташли дисков2 относительно оси 9 вала 1 в выточках3 дисков 2 установл ены металлические,напрщлер...

Номер патента: 743903

Опубликовано: 30.06.1980

Авторы: Гулиа, Мельянцев, Старинский, Черный

МПК: B60K 41/28

Метки: гидравлическим, рекуператором, средства, торможения, транспортного, энергии

...так, что чем больше ход педали тормоза 46, тем больше рабочий объем гидромашины 8 и тем больше замедление. В этом режиме торможения, под действием давления в аккумуляторе 17, жидкость первоначально не может пройти сквозь дроссель 22, так как давление жидкости недостаточно, чтобы преодолеть действие пружины 40. В это время золотник клапана 30 занимает левое крайнее положение, поскольку давление жидкости, подаваемой в этот клапан через трубопроводы 19 и 55, неспособно переместить этот золотник вправо (в силу противодействия пружины 35); пружина 45 зо 55 Обратный клапан 56 обеспечивает поступление воздуха из атмосферы в бак 24 в случае понижения давления при уменьшенииколичества жидкости. С помощью клапана57 избыток воздуха, при повышении...

Номер патента: 704597

Опубликовано: 25.12.1979

Авторы: Гончарук, Гулиа, Юдовский

МПК: A47L 9/00

Метки: агрегат, всасывающий, уборочной

...создают в соот 5ветствии с законом Бернулли в кожухе 7маховика 6 разрежение. В результате этогоуменьшаются аэродинамические потери энер гии, увеличивается продолжительность работы маховика, что повышает КПД всего агрегата. 10 7045973Формула изобретенияВсасывающий агрегат уборочной машины по авторскому свидетельству617031, отличающийся теи, что, с целью повышения КПД, маховик имеет форму втулки переменного сечения, обращенной меньшим диаметром в сторону движения воздушного потока в агрегате, и установлен в кожухе с зазором, образующим каналы, связанные с всасывающим и нагнетающим воздуховодами, при этом последние соединены с кожухом маховика.дактор А. Бер каз 7906/10 ЦН И ИП И Государс по делам изо 113035, Москва, Ж -филиал ПП П Патент,...

Номер патента: 693073

Опубликовано: 25.10.1979

Авторы: Гулиа, Новиков, Очан, Юдовский

МПК: F16F 15/30

Метки: супермаховик

...или волокна, который навит на ступицу, состоящую из диска 2, упругого элемента 3, выполненного в виде кольцевой полости, в которой помещен балласт 4, причемширина балласта меньше ширины кольцевойполости. Балласт может быть выполнен изтяжелого металла. Для фиксации обода 1на упругом элементе 3 ступица имеет щеки 5.Шеки 5, упругий элемент 3 и помещенныйвнутри него балласт 4 имеют радиальныепрорези, доходящие до диска 2 и предназначенные для исключения вредной для конструкции окружной жесткости упрутого элемента 3 и щек 5. Диск 2, упругий элемент 3с балластом 4 и щеками 5 выполнены длятехнологичности из двух одинаковых частей,посаженных на вал 6 и скрепленных гайкой 7.693073 Вид А ректор М. Селехман ПодписноеССР Составитель Техред О....

Номер патента: 687279

Опубликовано: 25.09.1979

Авторы: Гулиа, Златкин, Киров

МПК: F16H 33/02

Метки: маховичный, привод, рекуперативный

...жидкость к гидромащине 3, работающей в моторном режиме и разгоняющей маховик 6,После зарядки маховика, устанавливая в соответствующие положенияраспределители 11 и 12, могут выполняться следующие режимы,25 Режим разгона переднего хода выполняется при псложении 1 и распределителей 11 и 12.Регулированием гидромашины 3, работающей в насосном. режиме, регулируется скорость обратимых гидрома687279 формула изобретения Составитель С, Рождеств енскийто Т. Клюкина Тех е З.фанта Корректс М, Вигула Подписноеомитета СССРткрытийская наб. д. 4,l5 6/35 Тираж 1139 ЦНИИПИ.Государственного по делам изобретений и 13035 Москва ЖРаЗаказ 5 Филиал ППП Патент, г, Ужгород, ул. Проектная,шии 9 и 10, работающих в моторном режиме.Режим торможения переднего...

Номер патента: 682708

Опубликовано: 30.08.1979

Авторы: Гулиа, Мельянцев, Тимохин

МПК: F16H 33/00

Метки: кинетической, рекуператор, средства, транспортного, энергии

...которого помещен гидроаккумулятор 22, изготовлен из пластичного металла и имеет термоизоляцию 32 и патрубок 33 с обратным клапаном 34, через который в гидробак 27 поступает воздух низкого давления, например, от компрессора тормозной системы, для улучшения работы гидромашины 2 в режиме насоса, и с предохранительным клапаном 35 аварийного режима. Перед патрубком 33 в гидробаке 27 имеется маслоотражатель 36, препятствующий попаданию масла в патрубок 33 и выбросу его через предохранительный клапан 35. Гидролинии 26 и 21 соединяет также ручной насос 37 для ручной закачки масла в гидроаккумулятор 22.Распределитель 18 состоит из золотника 38, имеющего ряд отверстий, и корпуса 39. Отверстие в золотнике 38 сделано так, что при положении 1...

Номер патента: 679747

Опубликовано: 15.08.1979

Авторы: Гулиа, Киров, Очан

МПК: F16F 15/30

Метки: навивки, супермаховика

...заключается в следующем.Бунт нити, предназначенной для намотки, делится на две части, но не разрезается. Одна часть закрепляется набазовом цилиндре 1, а со второй нить 5наматывается на базовый цилиндр, Например, виток 4 принадлежит первой частинити, закрепленной на базовом цилиндре1, а витки 5, 6 7, 8, 9 и 10 - второй части нити, которую наматываютна базовцй цилиндр при левом его вращении.:Когда витки второй части нитидошли до щеки 3, левое вращение базового цилиндра останавливают, натянутуюнить закрепляютк щеке 3, всю вторую 25часть нити укрепляют на базовом цилинд-,ре, например, на щеке 3 с наружной стороны, первую часть нити снимают с баэового цилиндра, что делают уже приправом вращении базового цилиндра, например, два витка в...

Номер патента: 672410

Опубликовано: 05.07.1979

Авторы: Гулиа, Лехницкий

МПК: F16H 33/02

Метки: аккумулятор, инерционный

...чертеже представлена принципиальная схема описываемого инерционного аккумулятора,Инерционный аккумулятор содержиткорпус 1, размещенный в нем с воэможностью вращения маховик 2, муфтусцепления, одна иэ полумуфт 3 которой подвижна вдоль оси маховика 2,а другая полумуфта 4 жестко связанас маховиком 2.На корпусе 1 размещен кольцеобразный тормоз 5, взаимодействующий с поддвижной палумуфтой 3, а в подвижнойпалумуфте 3 и на периферии корпуса1 выполнены вентиляционные отверстия6 и 7. Полумуфта 3 телескопическисоединена с трансмиссионным валом 8и перемещается при помощи вилки 9,Инерционный аккумулятор работаетследующим образом. При вращении маховика 2 ввиду его аэродинамическогоэффекта повышается давление воздухана периферии корпуса:1 и...

Номер патента: 658342

Опубликовано: 25.04.1979

Авторы: Григориади, Гулиа, Шаповалов

МПК: F16F 15/30

Метки: аккумулятор, инерционный

...содержиткорпус 1, установленные в нем,с возможностью вращения вал 2 с маховиком3 и промежуточный кожух 4, расположенный между корпусом 1 и маховиком 3,Аккумулятор снабжен установленнымна корпусе 1 тормозом 5, взаимодействующим с промежуточным кожухом 4,крыльчаткой б, расположенной с возможностью вращения и осевого перемещения на валу 2 между корпусом 1 ипромежуточным кожухом 4, муфтой, одна из полумуфт 7 которой жестко связана с крыльчаткой б, а другая полумуфта 8 жестко установлена на валу 2,и исполнительным устройством 9, перемещающим тормоз 5 и крыльчатку б сполумуфтой 7,Инерционный аккумулятор работаетследующим образом.При необходимости диссипации э ергии, большей чем энергоемкость маховика, крыльчатка б с полумуфтой...

Номер патента: 658341

Опубликовано: 25.04.1979

Авторы: Гулиа, Никитин

МПК: F16F 15/30

Метки: аккумулятора, зарядки, инерционного, машин

...снабжено подвижной платформой 7 с колесами 8, на которой размецены зарядный двигатель 1 и передаточный узел 2, Подшипниковый узел 3 связывает передаточный узел 2 с подвижной платформой 7 упругими658341 растяжками 9, выполненными в виде цилиндрических пружин, Устройство снабжено также пневмоцилиндрами 10, размещенными внутри упругих растяжек 9 и шарнирно связанными с подвижной платформой 7 и подшипниковым узлом 3, а передаточный узел 2 размещен с воз можнОстью вращения в подшипниковом узле 3.Каждый пневмоцилиндр 10 снабжен фиксирующим устройством 11, выполненным в виде резиновой втулки, рас положенной на штоке с радиальными отверстиями 12 для подвода воздуха.Устройство работает следующим образом.При подъезде машины (например, 15...

Номер патента: 656886

Опубликовано: 15.04.1979

Авторы: Гулиа, Мельянцев, Мельянцов, Черный

МПК: B60K 17/00

Метки: рекуперации, средства, транспортного, энергии

...аккумулятором, схема которого изображена на чертеже.Гидромашииа 1, вал которой соединен странсмиссией транспортного средства, схематически изображенной приведенной махо 2 с вой массой 2, соединена трубопроводами 3и 4 с клапанной коробкой 5 управления на .гидробаке 6, Гидробак связан трубопрово.дом 7 с ресивером 8 сжатого газа, На валу гидромашины 1 установлен датчик 9 угловой".оставнтедь Н. Укнннор Г, Мозжечкова Тевред О. Луговая698 Л 8 Тнраж 803ИНИИПИ Государственного коинтетапо делам нзооретеннй и открыт3035, Москва, Ж.35, Раушская наб.,навал ППП Патент, г. Ужгород, ул, П Корректор Л,Вяасенк Подпнсное ССРРедан Заки д. 4/5оектнвя, 4 Эскорости вала (тахометр), а на трубопроводе 7 - регулируемый редукцнонный клапан 1 О,...

Номер патента: 654815

Опубликовано: 30.03.1979

Автор: Гулиа

МПК: F16F 15/30

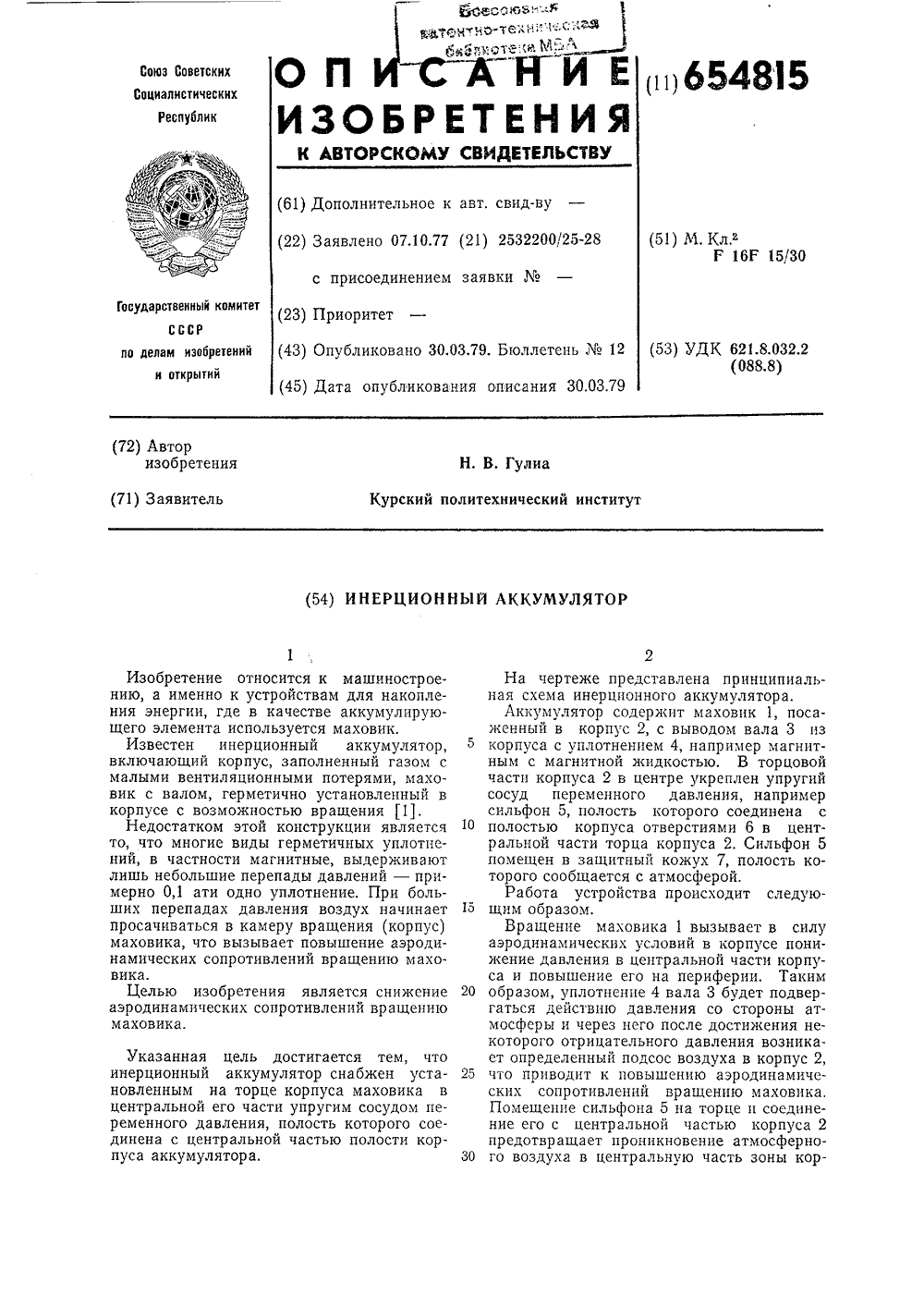

Метки: аккумулятор, инерционный

...происходит следующим образом,Вращение маховика 1 вызывает в силу аэродинамических условий в корпусе понижение давления в центральной части корпуса и повышение его на периферии. Таким образом, уплотнение 4 вала 3 будет подвергаться действию давления со стороны атмосферы и через него после достижения некоторого отрицательного давления возникает определенный подсос воздуха в корпус 2, что приводит к повышению аэродинамических сопротивлений вращению маховика. Помещение сильфона 5 на торце и соединение его с центральной частью корпуса 2 предотвращает проникновение атмосферного воздуха в центральную часть зоны кор654815 Формула изобретения Составитель В. ШтукаревРедактор Н. Суханова Техред А. Камышникова Корректор А, Степан аказ...

Номер патента: 649907

Опубликовано: 28.02.1979

Автор: Гулиа

МПК: F16F 15/30

Метки: маховика, сборки, составного

...с помощью центрирующих втулок 3. Резьбовые отверстия под шпильку 2 выполняются в центре ступицы маховика 1 так, чтобы онп не нарушали заданный, например, равнопрочный профиль диска маховика 1. Это существенно влияет на прочность и энергоемкость маховиков. Цапфы 5 предохранены от проворачивания в резьбе болтами (не показаны), скрепляющими цапфы со ступицей маховиков 1.649907 Формула изобретения Составитель В. Штукарев Тсхред А, Камышникова Корректоры: Л. Орлова и А. ГалаховаРедактор Н. Суханова Заказ 2718/9 Изд.159 Тираж 1138 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, К, Раушская наб д, 4(5Типография, пр. Сапунова, 2 Все скрепляемые маховики 1 выполняются одинаковыми и...

Номер патента: 648778

Опубликовано: 25.02.1979

Автор: Гулиа

МПК: F16H 33/08

Метки: аккумулятор, инерционный

...колеса 5, жестко связанные с корпусом, двухвенечные зубчатые или фрикционные сателлиты 6, расположенные на Ьси 7 в щеках водиб 48778 Инерционный аккумулятор, дсодержа,щий соосные выходные валы, усстанов 5 ленный на н их вращающийся вакуумированный корпко пус, сдвоенную планетарнуюзу бчатую передачу с центральнымии с корпуколесами,ми жестко связаннымм ассом, двухвесом, д ухвенечным сателлитом, реках водила,положенным на оси н щ20и маховик, у становленный на оси сателлита, о т л и ч а ю щ и й с ятем, что, сс целью увеличения передаваемемого крутящего момента, щекино,водила разв ернуты одна относительгой на 180 О а корпус со стороныкаждой планетарной пер д чодными валами с помощью криношипон, разнернутых один относит ельно0...

Номер патента: 628363

Опубликовано: 15.10.1978

Автор: Гулиа

МПК: F16F 15/30

Метки: супермаховик

...от внешней поверхности к ступице, и на контактирующей с ней половинке ступицы закреплен последний виток навивки. Внешний слойнавивки у обеих секций общий. Витой обод может быть пропитая связкой, например эпок" сидной смолой, или выполняться навивкой без связки.При вращении супермаховика край ние витки оказывают давление практически на весь обод, что создает ничтожно малое добавочное усилие в ободе и повышает прочйость и энергоемкость маховика. 15При этом безразлично, сколько диаметральных слоев волокна навито в каждой секции, важно лишь то, что крайние витки находятся внутри навивки у ступицы 4 и при вращении оказывают давление на все навитые на них витки. В случае разрыва такого супермаховика одна из секций может размотаться...

Номер патента: 617031

Опубликовано: 30.07.1978

Авторы: Гончарук, Гулиа, Шадырь, Юдовский

МПК: A47L 9/00

Метки: агрегат, всасывающий, уборочной

...6, помещенным в герметичный кожух 7 и имеющим спицы 8. Вентилятор 1 установлен коаксиально с маховиком 25 6, а лопасти вентилятора 1 смоцтированысвободно на спицах 8 маховика ц имеют средство для изменения их угла атаки.Средство для изменения угла атаки лопастей вентилятора содержит разрезную втул ку 9 с проушинами 10, установленную ко 6170313аксиально с валом 11 маховика 6, центробежный регулятор 12, размещенный подвтулкой 9, и пальцы 13, закрепленные налопастях, для взаимодействия с проушинами 10. Весь агрегат закреплен на раме 14 5уборочной машины.Устройство работает следующим образом.При вращении маховика 6 в направлении, указанном стрелкой на фиг, 2, лопасти, установленные на спицах 8, создаютнапор воздуха. Нагрузка от вращения...

Номер патента: 615302

Опубликовано: 15.07.1978

Автор: Гулиа

МПК: F16H 33/02

Метки: аккумулятора, инерционного, подзарядки, средства, транспортного

...их скоростей включают зарядное устройство.На чертеже изображена схема устройства, реализующего способ.Устройство состоит из маховика 1 в кожухе 2, установленных на транспортном сре.,- стве 3. Маховик 1 соединяется с промежуточ615302 15 Формула изобретения Составитель В. ШтукаревТехред О. Луговая Корректор А. Власенко Тираж 1198 Подписное Редактор И. МарголисЗаказ 3871/29 Совета Министров ССи открытийская наб., д. 4/5род, ул. Проектная, 4 ИИПИ Государс по де 113035, Мо Филиал ПППвенного комитета лам изобретений ква, Ж, Рауш Патент, г. Ужго ным валом 4 с помощью муфты 5 сцепления. Разгонный двигатель 6, подвешенный в упругом подвесе 7, имеет телескопический выходной вал 8, оканчивающийся зубчатой полумуфтой 9 включения, Промежуточный...

Номер патента: 605051

Опубликовано: 30.04.1978

Автор: Гулиа

МПК: F16H 33/02

Метки: инерционный, привод

...обгонной муфты 12 соединена с валом 13 маховика 14, причем муфта 12 передает вращение только от маховика 14 на втулку 4, Обойма 10 соединена с валом маховика 14 обгонной муфтой 15, передающей вращение только от обоймы 10 на маховик 14. Обойма 10 периодически соединяется с втулкой 4 муфтой включения 16, служащей для блокировки втулки 4 с обоймой 10 при их близких угловых скоростях.Привод работает следующим образом.При включении разгонного двигателя 1 приводится во вращение через обгонную муфту 3 втулка 4, а от нее через оси 7 - рычаги 5 с роликами 6, Ролики 6, обкатываясь по эллипсной поверхности 9, создают крутящий момент в сторону вращения, действующий импульсами в моменты прохождения роликами б участков, на которых радиус поверхности...

Номер патента: 605050

Опубликовано: 30.04.1978

Авторы: Гапоян, Гвелесиани, Гулиа, Кичжи

МПК: F16H 33/02

Метки: замедлитель, рекуперативный, средства, транспортного

...выключателями 12, а перемотка ленты дискретного вариатора 5 в 25 ту или другую сторону в случае принудительного отключения вариатора в середине процесса - маломощными сервомоторами 13.Корпус 14 маховика 1 содержит входной 15 и выходной 16 патрубки для циркуляции ра- ЗО бочей жидкости через внутреннюю полость605050 10 Подписное Тираж 1198 Разя.413 Заказ 59311 Типография, пр. Сапунова, 2 корпуса, соединенные с источником рабочеи жидкости (на чертеже не показан) и сливной емкостью 17, и снабжен ребрами 18 охлаждения, Маховик 1 объединен с лопастным ротором, а корпус 14 - со статорами гпдродинамического замедлителя.Устройство раоотает следующим образом.Для осуществления рекуперативного замедления илн разгона автомобиля включаются...

Номер патента: 598782

Опубликовано: 25.03.1978

Авторы: Гулиа, Киров

МПК: B60K 17/10

Метки: гидростатическая, средства, трансмиссия, транспортного

...10, приводимым во врдщеццке маховиком 11. Суммарный поток от клапаца 9 направляется через клапан 7 к гцдромотор-насосам 4, которье обеспечивают передачу момента кручсция ца движители транспортного средства. Направление движения рабочей жидкости прц вращении колес в режиме переднего хода показано стрелками - ПХ, в режиме заднего хода - ЗХ.Положения клапана 7 обозначены соответственно цифрами 1, 11 и Ш, а клапана 9 - 1 ц 1.Таким образом, режиму разгона переднего хода соответствуют: положение 111 клапана 7 и положение П клапана 9.Режиму торможения переднего хода соответствуют: положение 1 клапана 7 ц положение 1 клапана 9.В этом случае поток рабочей жидкости от насоса 1 в клапане 9 будет суммироваться с потоком рабочей жидкости от...

Номер патента: 597895

Опубликовано: 15.03.1978

Автор: Гулиа

МПК: F16H 33/02

Метки: аккумулятор, электромаховичный

...причем статор 7 имеет возможность скольжения в осевом направлении по прорезям во втулке 6, уменьшая зазор между конусообразными поверхностями 1 О при движении вниз и увеличивая его при движении вверх. Движение .статора осуществляется, например, с помощью механической стабилизирующей системы, состоящей иэ траверсы 10 с подшипником 11 на ней, при- чем подвижное кольцо подшипника 11, снабженное конической втулкой 12, прикасается к скошенным направляющим 13., закрепленным на штангах 14, зафиксированных на магнитах 5, 20Для принудительного выдвигания стато,фа 7 вверх предусмотрены тяги 15, выводящиеся из корпуса 4 при помощи сильфонов 16, Траверса 1 О проходит через прорези во втулке 6 и концы ее зафиксиро ваны на статоре 7.Устройство...

Номер патента: 586286

Опубликовано: 30.12.1977

Автор: Гулиа

МПК: F16H 22/02

Метки: аккумулятор, инерционный

...2.Сдвоенная планетарная передача выполнена зубчатой, а маховик установлен с возмож ностью поворота на оси, закрепленной в водиле передачи, и периодически взаимодействует с тормозом, установленным на той же оси кку мул я тор содержит гер 1, в котором размещена арная передача, состоящая и 3 со сферическими по586286 20 еод 4 Рог. ставителя В. ШтукарТехред Н Рыбкина орректор Л, Орлова едактор В, Левитов ПодписноССР Изд,999 осударственного коми по делам изобре 113035, Москва, ЖТираж 1154та Совета Министровний и открытийРаушская наб., д. 4/5 Заказ 2711/14 Типография, пр, Сапунова, 2 верхностями касания, взаимодействующих с фрикционными венцами 4 и 5, например, конического сечения.Фрикционы 2 и 3 прижимаются к венцам 4 и 5 центральными...

Номер патента: 582429

Опубликовано: 30.11.1977

Автор: Гулиа

МПК: F16F 15/30

Метки: маховик

...маховика.5 Для этого в предлагаемом маховике кольцо представляет собой последовательно расположенные и скрепленные между собой эластичным материалом сегменты, а внешний виток ленты скреплен с остальными, витками.10 На чертеже изображена принципиальнаясхема предлагаемого маховика.Маховик содержит обод 1, навитый пз выоокопрочной ленты, диск 2, установленное между ними упругое кольцо 3 и кольцо 4 из 15 тяжелого материала, представляющее собойпоследовательно расположенные и скрепленные между, собой эластичным материалом сегменты.При, вращении маховика сегменты 4 под 20 действием центробежной силы прижимаютсяк внутренним виткам ленточного обода 1, поджимая их к наружным виткам и,предохраняя обод от расслоения.Упругое кольцо 3 заполняет зазор...
