Панчеха

Номер патента: 1835469

Опубликовано: 23.08.1993

Авторы: Лещенко, Панчеха

МПК: F16F 1/34

Метки: длины, изменения, пружина, устройством

...с устройствами для изменения ее длины работает следующим образом, Нагрузка на пружину 1 снята. С помощью ключа, связанного с лысками 12 нэвинчивают профильный пружинный элемент 8(гайка 13 в нижнем положении) на резьбовой выступ 6, после этого снизу поджимают часть 11 пружинного элемента 8, гайкой 13 (которой может и не быть) наличие гайки 13 позволяет обеспечить предварительное сжатие пружинного элемента 8 и при определенных условиях даже раздвинуть витки 4, 5 пружины 1 в нагруженном положении. После этого прикладывают нагрузку, например массу шасси автомобиля, и проверяют длину пружины 1 в сжатом состоянии, Если необходимо, то производят разгрузку пружины 1, манипуляции с пружинным элементом 8, гайкой 13, обратно дают нагрузку,...

Номер патента: 1781017

Опубликовано: 15.12.1992

Авторы: Алешкин, Панчеха, Самохвалова, Ткачев

МПК: B24B 39/00, B24B 39/04

Метки: накатник

...еталь 20, а оттуда в емкость для смазки 15,31781017 4 С другой стороны смазка 16 удерживается в насоса, системы регулйровайия подачи Ч-образном зазоре 10 кольца 7, за счет сил смазки (гидравлической) упрощает конст- поверхностного натяжения и смазывает де- рукцию накатника. формирующий элемент 5, который уже ее Данное техническое решение может подаетвзонуобработки,этотвариант пере быть использовано в роликовых и другого дачи смазки пригоден при относительно вы- типа накатниках. сокой вязкости смазки и недостаточной ф о р мул а и зоб рет.е ни я скорости" вращейия кольца 7 для подачи 1, Накатник, содержащий корпус, в отсмазки инерционйым способом, Подача 10 верстиях которого на осях установлены подсмазки 16 в зонуобработки регулируется...

Номер патента: 1743670

Опубликовано: 30.06.1992

Авторы: Ананьев, Панчеха

МПК: B21F 35/00

Метки: навивки, пружин

...9 (последнего по нап равлению движения проволоки навиваемой пружины 42), Так как вращение оправки 2 и роликов 7, 8 направлены в противоположные стороны, навиваемая проволока направленного перемещается за счет сил трения по оправке 2, завиваясь в спираль. То, что ролик 9 не вращается, принципиального значения не имеет, так как ролик 9 вращается самостоятельно за счет сил трения в месте прижима ролика к пружине 42. Диаметр витков спирали 42 зависит от диаметра конусной оправки 2, находящейся напротив роликов 7,8 и 9, С помощью привода 27 осевого перемещения оправки 2 этот диаметр можно легко изменять, при этом будет изменяться диаметр витков пружины 42, Постоянство прижимных усилий роликов 7, 8 и 9 к виткам пружины 42 обеспечивается...

Номер патента: 1734911

Опубликовано: 23.05.1992

Авторы: Алешкин, Андреев, Ивницкий, Киселев, Панчеха, Самохвалова, Шнейдер

МПК: B21H 3/00

Метки: виброобкатывания, винтовых, профилей

...перемещения деформирующих элементов, мм.Устройство работает следующим образомКорпусу 8 сообщают возвратно-поступательное движение, а винтовому профилю 40 1 сообщают вращательное движение. Деформирующие элементы 2 - 4 прижимают к поверхности винтового профиля 1 с определенным усилием, в результате чего на поверхности винтового профиля остаются волнообразные каналы для смазки, Так как деформирующие элементы размещены на разном расстоянии от поверхности впадины 9 винтового профиля, то образуется сеть микроканалов для смазки. Поэтому исключаются повторные проходы устройства, что повышает производительность обработки. Привод осевого перемещения устройства отсутствует, так как само устройство выполняет функцию "гайки" и...

Номер патента: 1725918

Опубликовано: 15.04.1992

Авторы: Панчеха, Самохвалова

МПК: A61F 9/00, A61M 31/00, B01L 3/02 ...

Метки: введения, лекарства, носа, обе, одновременного, полости

...в медицине, и является усовершенствованием изобретения по авт, св. М 1639662.Цель изобретения - снижение травматизации при введении лекарства.На фиг. 1 схематически изображено устройство, общий вид; на фиг. 2 - разрез А-А на фиг. 1.Устройство содержит две трубки 1 и 2 из эластичного материала, соединенные посредством тройника 3 с камерой 4. Каждая трубка 1 и 2 выполнена с поперечным сечением в виде сегмента. Тройник 3 выполнен с внутренним цилиндром 5 с прорезью 6, расположенным между трубками 1 и 2 для увеличения их раздвижности, В зоне плоской части трубки 1 и 2 имеется О-образная направляющая 7 для размещения и удержания в ней гибкой проволоки 8, Диаметры трубок 1 и 2 и камеры 4 выполнены равными, Рабочие торцы трубок 1 и 2 для...

Номер патента: 1725066

Опубликовано: 07.04.1992

Авторы: Алешкин, Киселев, Панчеха

МПК: G01B 3/38

Метки: калибр, накатных, роликов, установки

...а ее измерительный щуп, ориентированный в осевом направлении - с другой частью корпуса.За счет выполнения корпуса из двух подвижных частей в осевом направлении, контроля их смещения и установке роликов повышается точность и ускоряется процесс настройки накатных роликов.На фиг, 1 показана схема калибра; на фиг. 2 - вид А на фиг. 1.Калибр для установки накатных роликов содержит корпус 1, выполненный из двух частей 2 и 3, связанных одна с другой подвижным в осевом направлении соединением 4, например, типа ласточкин хвост.Часть 3 корпуса имеет упор 5, Пружины 6 и 7 связаны с упором 5, упором 8 части 2 корпуса 1, планкой 9 с прорезями 10, прикрепленной винтами 11 к части 2 корпуса 1. В процессе изготовления калибра планка 9 может...

Номер патента: 1716587

Опубликовано: 28.02.1992

Авторы: Андреев, Киселев, Панчеха, Спирин

МПК: H01T 21/04

Метки: зажигания, свечи

...+ 0,2 мм по 01.Приспособление работает следующим образом. Снимают заглушку 9 с корпуса 2, После этого загружают иголки 3 во внутреннее пространство корпуса 2, затем ввертывают резьбу 6 корпуса свечи 1 в корпус-пружину 2, заостренные концы 4 иголки 3, направляют к электродам свечи 1, и вставляют заглушку 9, Корпус 2 берут в руку и встряхивают его в осевом направлении, Иголки 3, ориентированные восевом направлении корпуса 2, совершают возвратно-поступательное движение и ударяют заостренными концами 4 в электроды свечи 1. Иголки 3 меняют свое положение хаотически при своем движении, при этом каждый раз удар наносится по новым точкам очищаемых поверхностей, В результате частицы нагара скалываются и электроды свечи очищаются. Выполнение...

Номер патента: 1711886

Опубликовано: 15.02.1992

Авторы: Лещенко, Панчеха, Спирин

МПК: A61H 15/00

Метки: массажа

...установленных ча- кольца 5 (ролик 3 мало сдеформирован) плостей 13 и 14, при этом часть 13 выполнена юцадь кольца 5 увеличивается, число игл 4 вполой. контакте увеличивается, причем упругоеДиски 1 и 2 жестко закреплены на час- . кольцо 5 деформируется в виде эллипса втях 13 и 14 с образованием зазора 15 между месте контакта.В результате иглы 4 на тело воздействуют с определенным-давлением, которое не может быть превышено,Подобрав необходимое давление игл 4 на тело, чтобы не было болевых явлений, систему "диски 1, 2, кольцо 5" прокатывают по телу, При необходимости усилить давление игл 4 в некоторых активных точках - конец 6 прижимают к концу 7.За счет выбирания зазора и эластичности фиксирующего элемента 18 диски 1, 2 сильнее...

Номер патента: 1697669

Опубликовано: 15.12.1991

Автор: Панчеха

МПК: A01K 97/04

Метки: кормушка

...мере через смежные витки 5,6грибовидных частей 3 с внутренней 7 и наружной 8 сторон корпуса кормушки. Концы9 нитевидных элементов 4 связаны с лесой 25участками 10, 11, идущими к рыбаку и крючкам, Прикорм 12 размещается с внутреннейстороны 7 корпуса 1.Работу с кормушкой осуществляют следующим образом. 30Берутся за грибовидные части 3 и максимально раздвигают их, а заодно и виткицентральной части цилиндрической части2 корпуса 1, затем загружают прикорм ввидо каши, жмыха и т.д., а после этого грибовидными частями 3 сжимают витки центральной цилиндрической части 2 дополучения нужного шага между витками,который обеспечивает оптимальную скорость вымывания прикорма в зависимости от 40его вида и скорости течения воды. Силы трения...

Номер патента: 1692576

Опубликовано: 23.11.1991

Авторы: Грачев, Панчеха, Самохвалова

МПК: A61H 11/00

Метки: массажа

...1, рукоятки 6, контргайки 7. Участок 8 вилки 3 и рукоятка ггыполнены с резьбой 9, а ролики 2 - со сферическими выступами 10 и иглами 11,Устройство используется следующим образом,Ось 1 устанавливают концами 5 в углубления 4 вилки 3 так, что ее прогиб направлен перпендикулярно массируемой поверхности тела. При этом в зависимости от выпуклости (вогнутости) участка тела прогиб оси 1 направлен в одну или другую сторону, Прогиб оси может быть направлен и параллельно телу. Контргайку 7 навинчивают на участке 8 вилки 3 для обеспечения заданной кривизны оси 1, которая увеличивается за счет сжатия вилки 3 от исходного состояния, Свинчиванием гайки 7 уменьшают кривизну оси 1, так как вилка 3 за счет упругости раздвигается, Так как участок 8 вилки...

Номер патента: 1681081

Опубликовано: 30.09.1991

Авторы: Андреев, Косимовский, Панчеха, Самохвалова, Спирин

МПК: F16D 7/00

Метки: муфта, предохранительная, упругая

...пазов 7 с малым углом наклона а 1а 2, также облегчают процесс деформирован 1 я концевых частей 5, б бруска 3 и снижают передаваемый крутящий момент увеличением плечаконцевых частей 5, б() в направлении по часовой стрелке, При вращении в направлении против часовой стрелки жесткость концевых частей 5, б резко повышается, уменьшается величина их плеч (1), Угол а 1 -О, что также спссобствует снижению прогиба коньеэых частей 5, б бруска 3, тзк как концевые части 5, б прижимаются к стенкам 9, существенно не деформируясь в пространстве, Силы трения, удержива ощие брусок 3, повышены эа счет увеличения нормального давления на стенку 9, В результате передаваемый крутящий момент полумуфтой 1 полумуфте 2 э направлении против часовой стрелки...

Номер патента: 1677429

Опубликовано: 15.09.1991

Авторы: Андреев, Ивницкий, Панчеха

МПК: F16H 25/20

Метки: винтовая, передача

...элементов 9 и 10,Бинтовая передача работает следуощим образом.Гайку 1 приводят во вращение. При этом винт 2 перемещается поступательно, например, вверх, Спиральный уплотнительный элемент 9 удерживает смазку 12, которая поднимается винтом 2, Последний работает как винтовой насос. Смазка удерживается в микронеровностях, а зазорах преимущественно силами поверхностного натяжения. В зоне уплотнительного элемента 9 создается избыточное давление смазки 12, а в зоне спирального уплотнительного элемента 10 из-за постоянного оттока смазки создается разрежение, По углублению 5 смазка 12 устремляется из зоны повышенного давлечия к зоне пониженного давления.Глубина и углубления 5 должна быть достаточной для рециркуляции смазки 12, в...

Номер патента: 1657183

Опубликовано: 23.06.1991

Авторы: Панчеха, Самохвалова

МПК: A61H 11/00

Метки: массажа

...несколько игл, размещенных на площади, занимаемой одной секцией ремня 1, По специальной программе распределитель 13 воздуха может изменять давление воздуха в камерах 10 и 11, отсеках 6 и 7 как в одной секции, так и в различных секциях. При этом иглы 8 могут перемещаться в пространстве по различным траекториям, воздействуя на различные группы точек тела, и создавать эффект бегущей волны изменения давления иглы 8, точки ее приложения в одной секции, а также в различных секциях, В результате при наличии небольшого количества игл 8 можно осуществлять импульсирующее воздействие игл 8 на бесчисленное множество точек тела, что значительно .расширяет функциональные возможности устройства. Кроме того, обеспечивается воэможность избирательного...

Номер патента: 1657182

Опубликовано: 23.06.1991

Авторы: Панчеха, Самохвалова, Спирин, Ушаков

МПК: A61H 11/00

Метки: массажная, щетка

...2, расположенными перпендикулярно основанию 1, которые выполнены из эластичного материала (полиэтилен), пористый элемент 3, выполненный съемным из полиуретана открытоячеистой струкЪуры с полностью раскрытыми порами и расположенный между иглами 2, Высота и диаметр пор пористого элемента 3 превышают высоту и ширину (диаметр) игл 2. Пористость и размер пор элемента 3 выбраны так, чтобы обеспечить сборку его с иглами 2 и работоспособность, так как необходимо, чтобы обеспечивался возврат при деформации верхней поверхности 4 пористого элемента 3 в исходное положение при снятии нагрузки на щетку; при этом пористый элемент 3 надежно удерживается на иглах 2 за счет прижима перемычек пор (эластичных) к поверхности игл 2,Массажная щетка работает...

Номер патента: 1653926

Опубликовано: 07.06.1991

Автор: Панчеха

МПК: B23Q 3/15

Метки: закрепления

...и ричем ориентация проволоки такова, что одна из сторон многогранникаприлегает к основанию 1.Основание 1 и пружина 2 выполнены измагнитного материала,крепления деталей на металлорежущих станках. Цель изобретения упрощение констоукции устройства, Зажим для детали выполнен в виде замкнутой спиральной пружины 2 из магнитного материала, охватывающей по периметру деталь 3, установленную на основании, выполненном также из магнитного материала, Пружина выполнена многогранной в поперечном сечении и может быть выполнена из проволоки, многогранной в поперечном сечении. 1 з.п. флы,3 ил,Устройство работает следующим образом,Пружину 2 растягивают так, чтобы онаохватила деталь 3, после этого ее отпускают,Пружина 2 плотно прижимается к...

Номер патента: 1651898

Опубликовано: 30.05.1991

Авторы: Лещенко, Панчеха, Спирин

МПК: A61H 11/00

Метки: массажа, суставов

...электрофоретического эффекта путем исключения экскриментов ткани,На чертеже представлена схема устройства для массажа.Устройство для массажа содержит сепаратор 1 из эластичного материала, например из резины, в углублениях 2 которого расположены шарики. 3, выполненные из диэлектрического материала, электризующегося при трении о тело с образованием отрицательного заряда, например эбонита, янтаря. Между эластичной ручкой 4 (резина, полиэтилен) и шариками 3 размещен материал 5, электризующий шарики 3, например шерсть, войлок и т.д,Устройство работает следующим образом.Руку человека продевают между ручкой 4 и сепаратором 1, после чего сепаратор 1 с шариками 3 прижимают к суставу или другому участку тела так, чтобы сепаратор 1 принял его...

Номер патента: 1648519

Опубликовано: 15.05.1991

Автор: Панчеха

МПК: A63F 9/08

Метки: головоломка

...выполнены из светозащитного материала, что исключает непроизвольное смешивание цветов.Смотровые окна основания выполнены с размерами сечения, соответствующими .размерам поперечного сечения игровых элементов. Игровые элементы выполнены с тоновой окраской цветов радуги. При использовании 3 (5 основных цветов их сочетания образуют 3 (10) дополнительных цветаИгра заключается в следующем.В комплект с каждой стороны основания 1 входят игровые элементы 3 различных расцветок; При определенном их расположении с одной из сторон образуется рисунок определенного орнамента на основе образования сочетающихся и основных цветов игровых элементов 3 (игрок-наблюдатель и источник света должны быть с противоположных сторон основания 1). Вместо орнамента...

Номер патента: 1647616

Опубликовано: 07.05.1991

Авторы: Домбровский, Панчеха, Рязанов, Широчкин

МПК: G08B 17/12

Метки: аппаратах, летательных, обнаружения, пламени

...формирователя 10, равной 2, Ь или менее. При этом происходит срабатываб 6цие цорогового элемента 12, цанример стабцлитроца и транзистора, выходного каскада, на выходе которого запитывается обмотка реле, контакты реле замыкаются и подается сигнал тревоги, При прохождении через инФормативный тракт случайной помехи на выходе формирователя 10 устанавливаются сигналы со скважцостью больше 2, 6 и напряжение на выходе интегратора 11 будет недостаточным для срабатывания порогового элемецта 12 выходного каскада, Обмотка реле обасточивается и с выходного каскада 12 це поступает сигнал тревоги,.Ба летательном аппарате устанавливаются 2 или 4 двигателя, В межкапотном пространстве каждого двигателя устанавливаются три входных торца световодов 2 с...

Номер патента: 1646514

Опубликовано: 07.05.1991

Авторы: Панчеха, Спирин

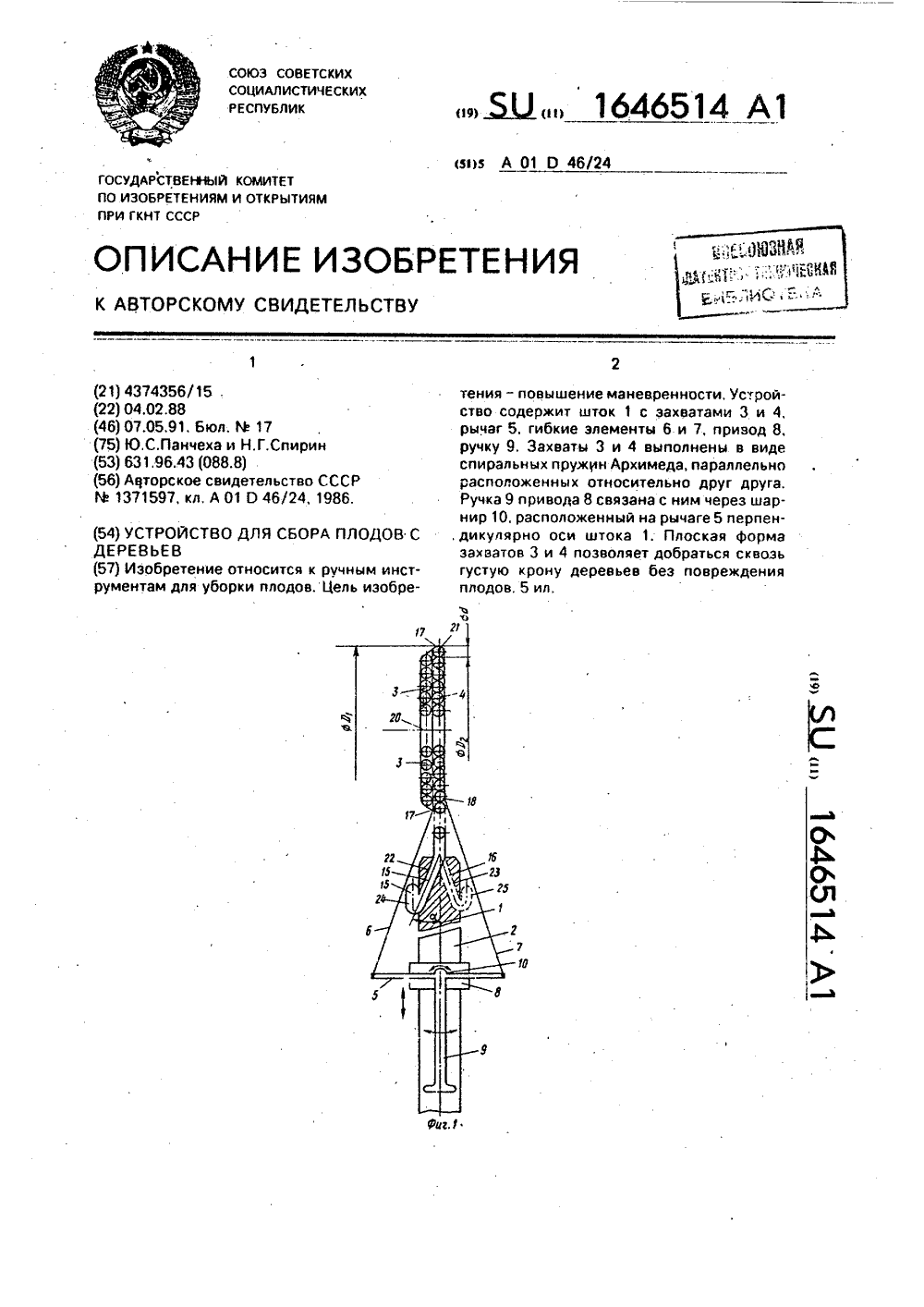

МПК: A01D 46/24

Метки: деревьев, плодов, сбора

...55 ные возможности устройства. Так какзахваты 3 и 4 выполнены в виде технологичных спиральных пружин, одновременно упрощается конструкция устройства, так как отсутствуют дополнительные пружинные и фиксирующие элементы, а захваты 3 и 4 5 101520 2530 354045 50 вдоль штока 1. 26. - плод, 27 - плодоножка, Вариант выполнения проволоки 21 (фиг.5) предполагает покрытие ее эластичным материалом 28, например резиновой трубкой, напыление полиуретана и т.д, Исходное положение захватов 3 и 4 устройства показано на фиг.1 и 2.Устройство работает следующим образом.Захваты 3 и 4 подводят к снимаемому плоду 26, при этом плоская форма захватов 3 и 4 позволяет добраться сквозь густуюкрону деревьев без повреждения плодов 26, После этого ручку 9...

Номер патента: 1642157

Опубликовано: 15.04.1991

Авторы: Андреев, Ивницкий, Панчеха

МПК: F16F 15/32

Метки: подвижных, соединений, узел, уплотнения

...В известно,а значение 0 можно вычислить, томожно задавать требуемые значения их,разности, то есть значение Д, Этопозволяет исключить полностью кон 50 ная втулка 13, которой обеспечивают затяжку сальникаУгол 7-образного проФиля колец 2 и 3 в исходном состоянии - после затяжки(град). Кольцо 12 и втулка 13 также имеют угол профиля - 3 на поверхностях 15 и 14, сопряженных с сальником 1, Для подготовки к работе сальника 1 в качестве уплотнительно О го элемента производят его затяжку.Втулку 13 с определенным усилием Р прижимают к кольцу 12. При этом лепестки 7 и 3 и 10 и 11 колец 2 и 3 раздвигаются, изменяется угол профи ля с б на РУсилие затяжки Р в несколько раз превышает усилие, действующее насальник со стороны герметиэирующей полости с...

Номер патента: 1639662

Опубликовано: 07.04.1991

Авторы: Панчеха, Самохвалова

МПК: A61F 9/00, A61M 31/00, B01L 3/02 ...

Метки: введения, две, лекарства, носа, одновременного, полости

...в том, что в устройстве трубки подсоединены к камере посредством тройника, имеющего внутреннюю поверхность в виде цилиндра с прорезью, и устройство снабжено фиксатором. Фиксатор может быть выполнен в виде клина, установленного в цилиндре с возможностью перемещения вдоль прсрези, или в виде гибких проволок, расположенных в стенках цилиндра, и трубок, расположенных параллельно их осям, 2 з,п, ф-лы, 5 ил. В исходном состоянии клин 7 находится 0 в цилиндре 5, а концы трубок 1 и 2 (сдвину- О тые) опускают в жидкость и, разжимая предварительно деформированную камеру 4, набирают жидкость в трубки 1 и 2, После этого перемещением клина 7 вниз вдоль прорези осуществляют раздвижку концов трубок 1 и 2 на определенный угол, соответствующий...

Номер патента: 1625569

Опубликовано: 07.02.1991

Авторы: Андреев, Ивницкий, Панчеха, Самохвалова, Шнейдер

МПК: B21H 3/06

Метки: виброобкатывания, винтовых, профилей

...раздвигающихся частей упругого корпуса 6, имеющего Ч- образный профиль. При обработке крупных резьб усилия при вершине и вавпадине витка 10 резьбы могут отличаться в несколько раз, в результате чего изменяется глубина профильной канавки, образуемой на поверхности витка 10, Для того, чтобы этого не происходило, необходимо изменение жесткости корпуса 6. Это осуществляется с помощью пружины 11, которая может изменять свое положение относительно корпуса 6 таким образом, что при обработке поверхности витка 10 у вершины, когда жесткость корпуса 6 уменьшается, для увеличения его жесткости пружину 11 сближают с корпусом 6, а при обработке впадины витка 10 пружины 11 отводят от корпуса 6, Таким образом, при сближении пружины 11 и корпуса 6...

Номер патента: 1622225

Опубликовано: 23.01.1991

Авторы: Грачев, Панчеха, Самохвалова

МПК: B65B 33/06

Метки: упаковывания

...СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к способам упаковывания изделий нанесением легкоудаляемого пористого покрытия на опОрный слой из пленочного материала и может быть использовано при упаковывании тяжелых изделий в различных отраслях народного хозяйства.Цель изобретения - повышение качества упаковки путем предотвращения повреждения пористого материала,На чертеже изображено изделие в оболочке, размещенное во вспененном пористом материале,Способ упакования изделий заключается в размещении изделия 1 в оболочке 2 из пленочного материала и застроповке изделия 1 в оболочке 2 строповочным элементом 3, оснащенным расположенными по его длине...

Номер патента: 1599708

Опубликовано: 15.10.1990

Авторы: Панчеха, Сазонов

МПК: G01N 3/58

Метки: обрабатываемости

...диаметра 60 мм из материала наплавки ПН-бЛ с твердостью НСР 37,- режущим инструментом иэ эльбора-э с передним углом -10 , задним углом 10 , главным углом в плане 45 , вспо могательным углом в плане 15 , углом наклона главной режущей кромки 0 , радиусом при вершине 2 мм.В таблице представлены режимы резания и результаты испытаний. ия обрабатывазаключающийся во протачивают торолой цилиндрической заготовки от центра к перийериипри постоянной частоте вращения заготовки на каждом проходе с изменениемее между проходами и с начальной скоростью резания последующего прохода,равной конечной скорости резания предыдущего прохода, и определяют скорость резания, при которой наступаетзатупление резца, па которой судятоб обрабатываемости, о т л и...

Номер патента: 1587257

Опубликовано: 23.08.1990

Авторы: Панчеха, Самохвалова

МПК: F16F 1/00

Метки: пружина, сжатия-растяжения

...лью изобретения являем.прочнояется повышениести, что обеспечивается авнкостью виткотся равной жествыполв за счет их соответствующеголнения и расположения.На фиг, 1 изображена п жинвыполнения.на иг. 2 - коническая пя пружина, вариантки 1 и 2Пружина сжатия-растяжения имеет витки и разных диаметпов чеся между собой Со ои. ечение каждого витка 1 и 2выполнено эллиптическим, а голбольшой осью 3уменьшается отэллипсов и осью п жиа угол междуружины 4от витков 2 меньшегора к виткам 1 бго диаметмежду большой 3м ольшего диамет а." осью эллипса витковосью пружины 4 близок к 0ков 1 иои осью эллипса витков 2 близок к 90 4Пружина работает следующим обо разом. мешаюр д йствии нагрузки витки 1 2щ ются друг относительно д га.и пе е 1 Вков . ыполнение...

Номер патента: 1581249

Опубликовано: 30.07.1990

Авторы: Панчеха, Спирин

МПК: A01K 97/00

Метки: кормушка, прикорма, рыб

...фиксав- тора 8 конец коромысла 4 может бытьтакже снабжен фиксатором б Б.-образной формы (фиг.2). Леса 9 проходитду витками 10 (плотнонавитыми) коУ еских пружинных элементов 2, об1581249 20 г.2 спечивая надежное. удержание кормушки на лесе (фиг.З и 4). Внутренняя часть 11 корпуса 1 служит для заполнения прикормом. 11 илиндрический 1 и конические 2 пружинные элементы могут быть выполнены из относительно малого диаметра пружинной (металлической и неметаллической) проволоки и ссоответственно иметь небольшую массу. С мушкой работают следующим обкурразом,емент 1ц ндрический.пружинный элементразжимают в зоне витков 3 руками изаполняют прикормом его внутреннюючасть 11. После этого деформируюткоромысло 4 и изменяют его радиус К,так,...

Номер патента: 1577746

Опубликовано: 15.07.1990

Авторы: Алешкин, Панчеха, Самохвалова, Спирин

МПК: A23B 7/00, A23N 15/00

Метки: консервированных, пригруз, продуктов

...оыть выполнен уМСНцаюц)ИМС 51 Ь С 1 ОрОНу ОСЛЕДНС 0 БцтК;).Устройство ргбоггет следующим образом.Крыцку 1 с прикрепленной к ней пруж:.)1051 2 и лепестками 3 опускаот Б емс)ст с коцссрвировацнымп продуктами.1)аспцр 5 юцес 5 части поплавков в начальный момсгг Бремени скользят пс поверх- :ОСП, ЦРОДУКТО ИЛИ ЖИДКОСТИ, а ЗатСМ Зг счет действия ца них выг алки БаюПей силы рг-Бс)1)гчивгюгся Б горизонтальное положение до м)ора Бьступа 7 з Биток 9 Гри ,)иПсцем опускании крыцки 1 пг)ужина 2 ск)1 Сзся и дсиствие выталкиваюцей силы цг 110)лавки частично Омценсируется 1 си;нем ге сх г Г 5Г 10 цлгв 1, 110 ГрукаюЯ Б кидкост и цриж. мают продукт;до их пол- ОГО ПО 1."сс 11 я. Искл 01 я их конт 1 кт с )03 , КОМ И СЦОСООСТБУЯ ДЛИ С) НОМУ СОХ- рг 1" и 0....

Номер патента: 1570823

Опубликовано: 15.06.1990

Авторы: Грачев, Логин, Панчеха, Самохвалова

МПК: B21F 3/04

Метки: навивки, проволоки, спирали

...кромки 31 должно быть определенным, чтобы обеспечить отрезку спирали в заданном месте. Коническая часть 19 диска 11 должна быть поджата к оправке 2, В момент, когда напротив оправки 2 проходит обнижение 14 диска 11, с оправки 2 сходят под-. жатые друг к другу витки 16 спирали 15 (фиг.4 и 3), а когда напротив оправки 2 проходят переходные участки 18 (заостренные площадки), происходит раздвижка витков 16 на заданный шаг 1 и при прохождении участка конической поверхности 19 диска 11 с нее сходят витки 16 с заданным шагом. В зависимости от конфигурации диска 11 (его обнижений 14) можно получать спирали и с переменным шагом. Для этого диск 11 выполняют переменным по толщине в соответствии с необходимыми величинами шагов. При включении...

Номер патента: 1562052

Опубликовано: 07.05.1990

Авторы: Алешкин, Грачев, Киселев, Панчеха

МПК: B21H 3/00

Метки: поддерживающее, профиленакатному, станку

...11, который закреплен в цилиндрическом ползуне 12. Ползун 12 подпружпнен относительно носится кавлениемакатыван Ю 4 Р Ю ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(71) Чеховский завод энергеностроения(57) Изобретение относитсяметаллов давлением и можпользовано при накатываниитовых профилей. Цель изобрет 562052 АПеред установкой заготовки с помощью механизма 22 нож 1 перемещают по ползуну влево и вниз. Затем заготовку 2 устанавливают в центрах и зажимают с определенным усилием центром 19, при этом пружина 21 несколько сжимается. После установки заготовки в центрах нож перемешают вправо вверх до упора роликов 5 и 6 в цапфы 7 и 8 с усилием, которое регулируется подбором пружины 25,К заготовке подводят накатный ролик...

Номер патента: 1547798

Опубликовано: 07.03.1990

Авторы: Кузнецов, Панчеха, Самохвалова

МПК: A01K 51/00

Метки: паразитов, прилетковое, пчел

...на сборной емкости 1 параллельно одна другой наклонные токопроводящие решетки 2 с очищающими гребешками 3 в отверстиях 4 для прохода пчел и контактами 5, при этом наклонные токопроводящие решетки 2 выполнены из внутреннего электропроводного 6 и наружного 7 диэлектрического слоев, 20 причем диэлектрический слой 7 выполнен из эластичного материала, а очищающие гребешки 3 образованы радиально-лучевыми разрезами 8 в отверстиях для прохода пчел. 25Устройство работает следующим образом.Подключают токопроводящие решетки 2 к источнику тока и пчелы проходят через отверстия 4, при этом паразиты, которыесидят на пчелах попадают под напряжение между решетками 2, причем контакт с паразитами осуществляется через электропроводный слой 6,...
