Шабаев
Динамически настраиваемый гироскоп
Номер патента: 536702
Опубликовано: 27.07.2005
Авторы: Виноградов, Родионов, Шабаев
МПК: G01C 19/00
Метки: гироскоп, динамически, настраиваемый
Динамически настраиваемый гироскоп, содержащий маховик, привод и три упругих двухосных карданных подвеса между приводом и маховиком, отличающийся тем, что, с целью упрощения конструкции и технологии изготовления, каждый подвес выполнен в виде двух полуосей, сочлененных с приводным валом и маховиком на одинаковом расстоянии от оси вращения, причем три несимметричных подвеса расположены внутри приводного вала и образуют вместе систему, симметричную относительно оси вращения.
Трехстепенный гироскоп
Номер патента: 1107621
Опубликовано: 27.07.2005
Авторы: Виноградов, Назаров, Шабаев, Ягупова
МПК: G01C 19/00
Метки: гироскоп, трехстепенный
Трехстепенный гироскоп, содержащий корпус, маховик со сферической подвижной опорой, подвижный сферический подпятник, жестко связанный с валом приводного двигателя, жидкость, заполняющую зазор между опорой и подпятником, отличающийся тем, что, с целью повышения точности, введен дополнительный сферический подпятник, жестко связанный с корпусом и расположенный относительно сферической опоры симметрично подвижному сферическому подпятнику.
Динамически настраиваемый гироскоп
Номер патента: 1086890
Опубликовано: 20.07.2005
Авторы: Бойко, Виноградов, Лаптиева, Прозоров, Шабаев
МПК: G01C 19/56
Метки: гироскоп, динамически, настраиваемый
Динамически настраиваемый гироскоп, содержащий ротор, приводной вал, карданную рамку и двухосный упругий подвес, отличающийся тем, что, с целью упрощения конструкции и технологии изготовления, элементы упругого подвеса выполнены в виде тонкой плоской пластины, плотно зажатой между двумя жесткими пластинами с четырьмя щелевыми пазами, расположенными под углом 90°, при этом все три жестко соединенные пластины разделены с помощью двух сквозных фигурных пазов на три части, образующих соответственно ротор, приводной вал и карданную рамку, соединенные между собой частями тонкой пластины, расположенными в щелевых пазах жесткой пластины.
Способ определения масштабного коэффициента гироскопа в режиме гиростабилизатора
Номер патента: 1600475
Опубликовано: 20.07.2005
Авторы: Виноградов, Голубева, Редькин, Черноморов, Шабаев
МПК: G01C 25/00
Метки: гироскопа, гиростабилизатора, коэффициента, масштабного, режиме
Способ определения масштабного коэффициента гироскопа в режиме гиростабилизатора путем задания тока в датчике момента и измерения скорости прецессии гироскопа, отличающийся тем, что, с целью обеспечения возможности определения масштабного коэффициента при ограниченной скорости отработки гиростабилизатора путем расширения диапазона задания тока, в датчике момента формируют знакопеременный импульсный ток с амплитудой импульса тока, равной заданному значению постоянного тока и добавляют постоянную составляющую тока в пределах ограничения скорости отработки гиростабилизатора, сопоставляют данные измерений скорости прецессии при наличии и отсутствии знакопеременного импульсного тока и...
Трехстепенный гироскоп с внутренним подвесом
Номер патента: 1662211
Опубликовано: 10.07.2005
Авторы: Блюмберг, Виноградов, Серебряков, Смирнов, Шабаев
МПК: G01C 19/22
Метки: внутренним, гироскоп, подвесом, трехстепенный
Трехстепенный гироскоп с внутренним подвесом, содержащий корпус, магнитотвердый ротор с радиальной намагниченностью, неравномерной вдоль его окружности, установленной во внутреннем кардановом подвесе, обмотки приводного двигателя, датчик угла, статор датчика момента с обмотками, расположенными в поле магнитотвердого ротора, жестко закрепленный на корпусе, отличающийся тем, что, с целью уменьшения габаритов гироскопа без увеличения осевого тяжения ротора, в нем обмотки приводного двигателя расположены на статоре датчика момента с шагом в половину периода неоднородности намагничивания ротора и включены встречно.
Рабочий орган погрузочно-транспортной машины
Номер патента: 1809118
Опубликовано: 15.04.1993
Авторы: Витковский, Дронов, Игнатов, Колесников, Семенченко, Хомичук, Шабаев, Шматко
МПК: E21F 13/00
Метки: орган, погрузочно-транспортной, рабочий
...штоков 21 приводит к встречному относительному движению наружных 15 и внутренних вспомогательных втулок 14, Эти втулки, действуя своими буртами 17 и 16 на фланце 13 перемещают правые 12 и левые подвижные втулки 11, центрированные по поверхностям наружных 15 и внутренних вспомогательных втулок 14, приводя к сжатию упругие элементы 10. Причем сжатие тяги 7 (стойки 8), в отличие от растяжения, сопровождается работой противоположных буртов 16 и 17 наружных 15 и внутренних вспомогательных втулок 14,Для обеспечения нормальной работы машины расстояние между ограничительными буртами 16 внутренних вспомогательных втулок 14 и буртами 17 наружных вспомогательных втулок 15 за вычетом толщины фланцев 13 подвижных втулок 11 и 12 приято равным...
Жидкостный лазер
Номер патента: 1616479
Опубликовано: 23.03.1993
Автор: Шабаев
МПК: H01S 3/20
Метки: жидкостный, лазер
...5 который расположены под углом друг к другу. Компенсирующий клин б размещен со стороны выходного окна 5 кюветы, которое наклонено к оптической оси резонатора. Кювета 3 заполнена активной средой 7, а клин б - жидкостью 8, идентичной по своим физическим свойствам активной среде 7. Цилиндрическая стенка 9 кюветы прозрачна для излучения 10 накачки, падающего на кювету. Кювета кинематически связана со средством 11 вращения и жестко - с клином 6. Жидкостный лазер работает следующим образом.Средство 11 приводит во вращение кювету 3 с клином б, а затем через цилиндрическую стенку 9 кюветы осуществляетсянакачка активной среды 7 излучением 10, Врезультате через выходное зеркало 1 резонатора осуществляется генерация лазера.Заполнение...
Орудие для противоэрозионной обработки почвы
Номер патента: 1796083
Опубликовано: 23.02.1993
Авторы: Воронин, Корытов, Морозов, Шабаев
МПК: A01B 13/16, A01B 49/02
Метки: орудие, почвы, противоэрозионной
...брус с плужными ной 13 и являющийся регулируемым ограни- корпусами рамы орудия. . 50 чителем угла поворота стойки 9 дисковогоНа фиг,1 представлена принципиаль- рабочего органа 11 относительно аси 12,ная схема орудйя для противоэрозионной Стойки 9 могут быть соединены пружинами обработки почвы; на фиг,2 - фрагмент бата, которые верхними концами крепятся за реи дисковых рабочих органов; на фиг,З - ушки 16 боковых кронштейнов 8, нижними принципиальная схема орудия для противо концами за регулировочные винты 7, устаэрозионной обработки почвы с боковыми новленные накронштейнах 18, расположен- кронштейнами, присоединенными к несу- ных на нижних частях стоек 9, На верхней щему элементу батареи с возможностью пе-части каждой стойки 9 может быть...
Вибратор к ручным встряхивателям плодов
Номер патента: 1790859
Опубликовано: 30.01.1993
Авторы: Антонов, Васильева, Золотухин, Иванов, Ким, Шабаев, Шмидт
МПК: A01D 46/26
Метки: вибратор, встряхивателям, плодов, ручным
...диском 3, На. кривошипном диске 3 жестко закреплен палец 4 со свободно насаженной на него втулкой 5 шарообразной формы, котораяразмещена в канавке ползуна колебателя 6,Эксцентрик 7 жестко закреплен на вал 2 ина котором неподвижно надет подшипник8, наружное кольцо которого свободновставлено в отверстие прямоугольной формы диска-ползуна противовеса 9, находящегося в силовом замыкании с ползуномколебателя 6, приводной вал 2 размещен надвух подшипниках в опоре 10 с направляющими дорожками, Опора 10 закреплена накрыш.е 11 корпуса 1. Ползун-колебатель 6размещен в"направляющей втулке 12, закрепленной на крышке 11 корпуса 1, Накрйшке 11 закреплен ограничительный щиток 13, предотвращающий от возмокныхповоротов ползуна-колебателя 6 вокругсвоей...
Способ изготовления цветных силикатных изделий
Номер патента: 1789519
Опубликовано: 23.01.1993
Авторы: Ахметова, Бадретдинов, Баимбетова, Исмагилов, Косолапова, Круглова, Никонов, Шабаев
МПК: C04B 28/18
Метки: силикатных, цветных
...иполучают фильтрационным прессованиемобразцы. Характеристика способа; прочность при сжатии после прессования 7,3 - 13,6МПа, после 28 сут, естественного твердения- прочность при сжатии 14,3 - 20,8 МПа, приизгибе 4,06 - 5,17 МПа, 1 табл,Предварительно размалывают негашеную известь до удельной поверхности 4000 см /г, что соответствует остатку на си 2те 02 - 10% и отход производства алюмоникельмолибденового катализатора до удельной поверхности - 6000 см /г. Компоненты смешивают, полученную смесь затворяют водой в количестве 70% от массы сухого вещества, выдерживают смесь 30 мин, затем получают фильтрационным прессованием образцы - цилиндры высотой и диаметром 50 мм и плитки 100 х 100 х 10 мм. Цилиндрь испытывают на сжатие, плитки...
Способ юстировки лазерного резонатора
Номер патента: 1567058
Опубликовано: 07.12.1992
Авторы: Зуев, Овсянников, Саркаров, Шабаев
МПК: H01S 3/086
Метки: лазерного, резонатора, юстировки
...использовании кольцевого пучка в направлении одного из зеркал резонатора, например зеркала 1, производят действия, аналогичные тем, которые выполняют при юстировке с двусторонним преобразованием кольцевого пучка, с применением для формирования вспомогательного излучения элементов 3 - 8, а после установки несколлимированного пучка 9 в центр зеркала 2 пучок 9 после коллимации преобразуют в кольцевой пучок и обеспечивают оптическую обратную связь, После этого с помощью устройства 22 юстируют зеркало 2, о точности юстировки которого судят по системе переотраженных зеркалами концентрических колец. Завершают юстировку также фиксацией вспомогательного излучения на экране за пределами резонатора и выводом элементов 3-6 и 11. 13 иэ эоны...
Устройство для юстировки лазерного резонатора
Номер патента: 1567057
Опубликовано: 07.12.1992
Авторы: Добротворский, Павлов, Суровенков, Шабаев
МПК: H01S 3/086
Метки: лазерного, резонатора, юстировки
...зеркал, При юстировке зеркал 7, 8 за счет оптической обратной связи между зеркалами и источником 10 происходит увеличение интенсивности вспомогательного излучения равномерно по кольцу до максимально возможного. После этого электропривод выключается и с помощью механизма коррекции производится согласование с резонатором по фокусу одного из кольцевых пучков, например 29 и 31. затем привод вновь включается, а пучок 30 излучения, переотраженного от зеркал 7, 8, выводится из резонатора и используется для контроля и визуализации направления его оси. а также юстировки внешних оптических элементов для передачи пучка основного излучения. Источник 10 может быть лазером на красителях,Устройстводля юстировки лазерных резонаторов...
Устройство для измерения вибраций узлов выемочного комбайна
Номер патента: 1774010
Опубликовано: 07.11.1992
Авторы: Витковский, Горобец, Игнатов, Семенченко, Хомичук, Шабаев
МПК: E21C 27/00, E21C 29/02
Метки: вибраций, выемочного, комбайна, узлов
...угольного комбайна 16 работает следующим образом.В исходном состоянии основание 12 устройства 1 крепится к корпусу 15 угольного комбайна 16, а тол катель 3 - к двигателю 17 один из возможных узлов угольного комбайна 16), при этом конус 4 толкателя 3 выведен в среднее положение по отношению к цилиндрической вставке 8 тензобалки 7, что при родит ее к предееритепе ному под 177401045 50 55 жатию деформации). П-образная рама 2 в исходном состоянии расположена перпендикулярно основанию 12. Наличие на ней уголка 6 и скоса 1/3 на основании 12 с закрепленными на них тензобалками 9 и 14 соответственно обуславливает в этом состоянии также предварительное поджатие тензобалок относительно крестовины 10. Предварительное поджатие тенэобалок.7, 9 и 14...
Способ диагностики мастита
Номер патента: 1772761
Опубликовано: 30.10.1992
Авторы: Кожин, Шабаев
МПК: G01N 33/68
Метки: диагностики, мастита
...путем встряхивания пробирки, и охладили в холодильнике до 10 С, Затем пробирку перенести в гнездо флуориметра и измерили интенсивность флуоресценции при длине волны 540 нм и 470 нм. Ее величина составила 60 и 49 отд. ед. соответственно. Разность в интенсивности флуоресценции равна 19. Женщина практически здорова, что подтверждено последующими анализами,П р и м е р 2. К 1 мл 0,001-ного раствора БФС добвили 1 каплю молока от другойженщины, кормящей грудью, После охлаждения смеси молока и индикатора до 10 -15 С измерили интенсивностьфлуоресценции в сине-зеленой областиспектра (470, 540 нм), которая составила,соответственно, 44 и 55 отн, ед, Разность ихравна 20. Через 3 дня женщина почувствовала боли в области правой молочной железы....
Способ определения концентрации жира в молоке
Номер патента: 1755197
Опубликовано: 15.08.1992
Авторы: Кожин, Шабаев
МПК: G01N 33/48
Метки: жира, концентрации, молоке
...самописца типа КСП(стрелочного или цифрового индикатора) регистрируют интенсивность флуоресценции в области 660 нм, пик которой указывает на относительное содержание жира в молоке.Для выражения количественного содержания жира в пробе молока в весовых единицах или процентном отношении строят калибровочную кривую, показывающую зависимость интенсивности флуоресценции молочного жира от его концентрации в водном"растворе БФС в концентрации 0,0010 и более,П р и м е р 1. В кварцевую кювету помещают каплю женского молока объемом 0,1 мл и добавляют 2 мл 0,001 о-ного водного раствора БФС, Далее проводят облучение полученной смеси лазерным излучением (длина волны 337,1 нм, мощность 3 мВт) в течение 60 с и одновременнорегистрируют...
Способ определения концентрации белка в молоке
Номер патента: 1755196
Опубликовано: 15.08.1992
Авторы: Кожин, Шабаев
МПК: G01N 33/48
Метки: белка, концентрации, молоке
...флуоресценции в областизеленом светофильтре. длины волны 540 нм, Пик интенсивности на вО ь,длине волны 540 нм указывает на относительное содержание белка в пробе молока,Для выражения количественного содержания белка в молоке в весовых единицах или процентном отношении строят стандартную (калибровочную) кривую, показывающую зависимость интенсивности флуоресценции; например, альбумина от его концентрации в водном растворе в пределах 1-10 г.П р и м е р 1, В кварцевую кювету помещают каплю женского молока объемом 0,1 мл и добавляют 2 мл 0,001-ного водного раствора БФС. Далее проводят облучение полученной смеси лазерным излучением (длина волны 337, 1 нм, мощность 3 мВт) в течение 60 с и одновременно регистрируют интенсивность...
Способ изготовления шаровой гидродинамической опоры
Номер патента: 1749706
Опубликовано: 23.07.1992
Авторы: Виноградов, Горбачева, Горшков, Лаптиева, Прячина, Серебряков, Шабаев
МПК: G01C 25/00
Метки: гидродинамической, опоры, шаровой
...КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР 1(71) Раменское приборостроительное крукторское бюро(56) Авторское свидетельство СССРйг 795895, кл, В 24 В 11/00.Патент СЙАМ 3263507, кл, 74-57. 1959,Последующую сборку шаровой опорыосуществляют креплением рабочего шарика2 к оси 1, креплением втулок 4 в обойме 5,фиксацией деталей обоймы 5 припоем иликлеем 7 и заполнением зазора б рабочейжидкостью.П р и м е р, Шаровая опора гироскопаМГ.-,Во втулки 4, изготовленные из пористойбронзы Бр 010, закладывают шарики 3 диа: метром 1,3 мм, изготовленные из стали11 х 18 М. С помощью пресса во втулках 4выдавливают рабочую и вспомогательныесферы. Затем центральный шарик заменяют на рабочий парик 2 меньшего диаметрас отверстием для соединенйя с осью 1....
Устройство для управления электродвигателем с переменной реактивностью
Номер патента: 1746483
Опубликовано: 07.07.1992
МПК: H02K 29/14
Метки: переменной, реактивностью, электродвигателем
...50 тора и.сигналы на выходах управления фаположения ротора используется весьма зами двигателя; на фиг. 3 - упрощенныйсложно реализуемая схема умножителя ча- вариант конструкции трехфазного электростоты. двигателя с переменной реактивностью; наЦелью изобретения является улучше- фиг. 4 - диаграммы тока и момента для рениеэнергетическиххарактеристикпривода. 55 жимов работы беэ регулирования угловУказанная цель достигается тем, что в включения-выключения (а) и с регулироваустройство для управления электродвигате- кием б).лем с переменной реактивностью, содержа- Устройство состоит из импульсного датщее контроллер, к первому выходу которого чика 1 скорости, преобразователя 2 частотаподключен вход регистра задержки, а к вто- - код,...
Бункер
Номер патента: 1740291
Опубликовано: 15.06.1992
Авторы: Палагута, Шабаев
МПК: B65G 65/30
Метки: бункер
...приводных цилиндров, которые задают движения в вертикальной плоскости крышками, а все это вместе составляет механизм принудительной подачи стружки.На фиг.1 представлен общий вид бункера, встроенного в конвейер; на фиг.2 - вид А на фиг,1 (бункер с закрытыми крышками вид сверху); на фиг.З - разрез Б-Б на фиг,2 ( бункер с раскрытыми крышками); на фиг,4 - разрез В-В на фиг,2 (разрез по корпусу бункера).Предложенный бункер, например, встроенный в разгрузочный проем конвейера для дробления и транспортирования стружки, расположенный вдоль линии металлорежущих станков в механиэируемом цехе, содержит корпус 1, в котором двухстворчатые крышки 2 закреплены на поворотных цапфах 3, оснащенных в центральной части кронштейна 4, а по концам отверстиями...
Электрическая машина
Номер патента: 1737644
Опубликовано: 30.05.1992
Авторы: Григорович, Метелкин, Тубис, Шабаев
МПК: H02K 19/20
Метки: электрическая
...частей 5 магнитопровода 1 размещены кольцевые катушки 6 возбуждения, На валу 7 закреплен безобмоточный ротор 8 с полюсами 9. Вал установлен на подшипниках 10. Безобмоточный ротор состоит из двух рядов отдельных ферромагнитных пакетов 8, которые установлены относительно статора 3 и катушек 6 возбуждения так, что обеспечивается автономное замыкание магнитного потока от каждой из катушек 6 возбуждения. Катушки 6 намотаны согласно. Ферромагнитные пакеты ротора 8 перемыкаются вкаждом ряду попарно частью кольца 11.Электрическая машина работает следующим образом,При подаче напряжения на катушки 6возбуждения создается магнитный поток,замыкающийся через магнитопровод 1, статор 3, воздушный зазор, полюс 9 пакетаротора 8 и торцовую часть 5...
Переносная ограждающая перемычка
Номер патента: 1735595
Опубликовано: 23.05.1992
Авторы: Бердник, Витковский, Игнатов, Лен, Семенченко, Хомичук, Чистюхин, Шабаев, Шостак
МПК: E21F 5/00
Метки: ограждающая, перемычка, переносная
...12 также имеют шарнирное соединение с основанием 8, Каждый из телескопических распоров 7 с помощью пальцев 17 и 18 одним концом закреплен на цилиндре 10 гидростойки 9, а другим шарнирно соединен с нижними боковыми элементами 1 каркаса. Нижние боковые элементы 1 каркаса снабжены пазами а, выполненными в продольном (вертикальном) направлении для размещения цапф 18 шарнирного соединения боковых элементов 1 и 2. Гидродомкраты 12 и гидро- стойки 9 снабжены гидрозамками (не показаны) для запирания жидкости в поршневых полостях.Устройство работает следующим образом,Доставленное в место монтажа в сложенном виде (см. фиг. 2) устройство ориен-, тируется перпендикулярно коси выработки. Поршневые полости гидродомкратов 12 и гидростоек 9...
Способ изготовления силикатных изделий
Номер патента: 1733424
Опубликовано: 15.05.1992
Авторы: Ахметова, Бадретдинов, Берг, Исмагилов, Кочетова, Липерт, Розенбаум, Шабаев
МПК: C04B 28/18
Метки: силикатных
...цеолитсодержащих катализаторов крекинга нефтяных фракций, имеющий следующий химический состав, мас,%: 510 г 56-65; А 10 з 5,4-9,1; М 90 1,2- 5,1; МагО 3,1-2,0; СаО 0-0,61; РегОз 0,3 - 0; КгО 0,9 - 1,7; ЯОз - 2,8 - 4,8.Образцы из смеси готовят следующим образом.Предварительно размалывают негашеную известь до удельной поверхности 4000 см /г, что соответствует остатку на сите 02 - 10%, и алюмосиликатный отход производства катализаторов, высушенный при 120 С до постоянной массы, до удельной поверхности 6000 см /г. Компоненты сме(54) СПОСОБ ИЗГОТОВЛЕНИЯ СИЛИКАТНЫХ ИЗДЕЛИЙ(57) Сущность изобретения: известь 23 - 30% и алюмосиликатный отход производства цеолитового катализатора 70 - 77% размалывают до удельной поверхности соответственно...
Исполнительный орган горного комбайна
Номер патента: 1712598
Опубликовано: 15.02.1992
Авторы: Витковский, Горобец, Игнатов, Семенченко, Семенюта, Хомичук, Шабаев
МПК: E21C 27/24
Метки: горного, исполнительный, комбайна, орган
...забуривания режущих головок 9 на величину их полного захвата проходческий забой приобретает ступенчатую форму (фиг, 7 В) в своем поперечном сечении с наличием дополнительных плоскостей обнажения, способствующих разупрочнению оставшейся неразрушенной части породного забоя. Дальнейшее разбуривания забоя осуществляется с обнаженной ступенчатой поверхности. в радиальном направлении: при вращенииредуктора 3; приводимого в движение двигателями 18; посредством гидродомкратов 15 и поворотных рукоятей 7, приводимых во вращение электродвигателями 6, режущие головки 9 производят радиальное черновое разбуривание забоя с большой толщиной стружки (фиг. 5). При этом изменение угла поворота редуктора 3 и величины хода штоков гидродомкратов 15...
Гидропривод рабочего оборудования землеройно-транспортной машины
Номер патента: 1700168
Опубликовано: 23.12.1991
Авторы: Витковский, Дронов, Игнатов, Онищенко, Семенченко, Хомичук, Шабаев, Шматко
МПК: E02F 9/22
Метки: гидропривод, землеройно-транспортной, оборудования, рабочего
...работы машины,Составитель М,Савченко Техред М.Моргентал Корректор М.Кучерявая Редактор А.Мотыль Заказ 4449 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при г КНТ СССР113035, Москва, Ж, Раушская нэб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул,Гагарина, 101 Изобретение относится к горной технике и может быть использовано в гидроприводах землеройно-транспортных машин,Целью изобретения является повышение надежности работы машины за счет 5снижения динамических воздействий нагидропривод,На чертеже показана схема гидропривода рабочего оборудования землеройнотранспортной машины, 10Гидропривод рабочего оборудованияземлеройно-транспортной машины содержит насос 1, гидробак 2, гидроцилиндры 3...
Устройство для управления асинхронным электродвигателем
Номер патента: 1690161
Опубликовано: 07.11.1991
Авторы: Андрющенко, Вычужанин, Петров, Тубис, Шабаев
МПК: H02P 7/36
Метки: асинхронным, электродвигателем
...Датчик 4 фазового угла преобразует угол между нулем фазного напряжения и сигналами О,4, или О,; в пропорциональное напряжение в зависимости от режима двигателя. По сигналу Од+ или Ов+ или Ос" в обоих случаях начинает Формироваться опорный сигнал пилообразного напряжения О Гфиг. 2 л).При появлении сигнала Ок в двигательном режиме или О; в генераторном режиме текущее напряжение Бэапоминаетгя. идается нэ выход датчика и используется в качестве напряжения обратной связи Оос (фиг, 2 м), Таким образам, фазовый сдвиг между нулем напряжения и окончанием или началом тока дд или дг преобразуется в пропорциональный выходной сигнал О 0 С. Подсоединение сигналов Онт или Окт к входу дэтцика 4 осуществляется с помощью переключателя 10 с...

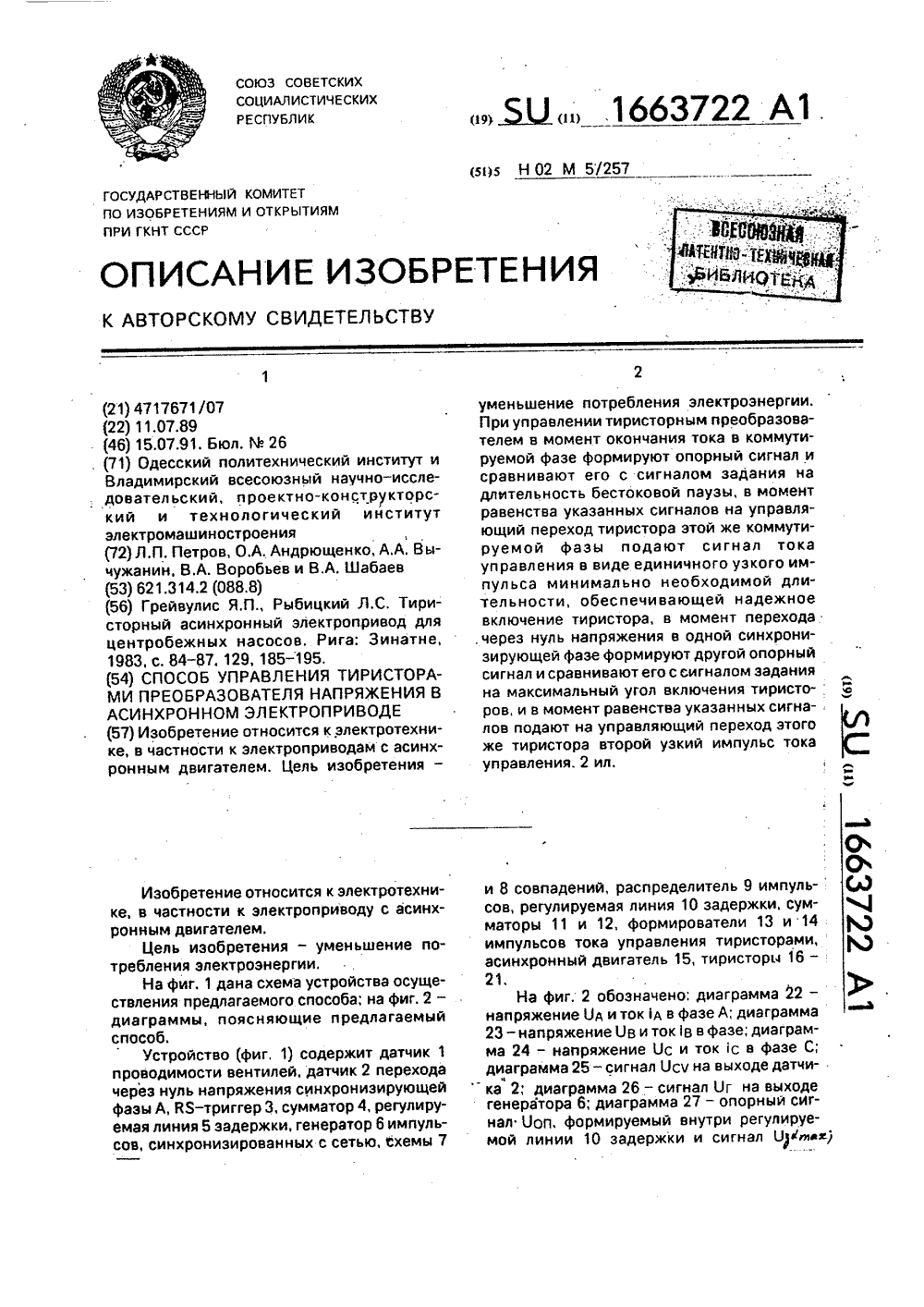

Способ управления тиристорами преобразователя напряжения в асинхронном электроприводе
Номер патента: 1663722
Опубликовано: 15.07.1991
Авторы: Андрющенко, Воробьев, Вычужанин, Петров, Шабаев
МПК: H02M 5/257
Метки: асинхронном, преобразователя, тиристорами, электроприводе
...к исходному, и на первый вход регулируемой линии 5 через сумматор 4 на второй вход регулируемой линии 5 поступает сигнал Оа задания бестоковой паузы. Внутри регулируемой линии 5 формируется опорный сигнал Ооп и сравнивается с сигналом Оз В момент равенства указанных сигналов формируется импульс, который через схему 7 или 8 совпадений и сумматор 11 или 12 поступает на вход формирователя 14 или 13. Формирователь 14 или 13 формирует и подает на управляющий переход тиристоров 16, 18 и 20 анодной группы или тиристоров 17, 19 и 21 катодной группы одиночный УЗКИЙ ИМПУЛЬС ТОКЭ(СИГНВЛЫ 1 уа 2 И 1 ук 2), ПРИ этом происходит включение тиристора, у которого существует условие для включения согласно диаграммам 22 и 24, Оба указанных процесса...
Электропривод
Номер патента: 1624642
Опубликовано: 30.01.1991
МПК: H02H 11/00, H02P 3/14
Метки: электропривод
...выхода регулятора частоты вращения и выхода датчикатока, и блок формирования трехфазного напряжения, (БФТН), на входы которого поступают сигналы с выхода регулятора тока,регулятора частоты вращения и сигнал обратной связи по частоте вращения.Электропривод работает следующимобразом,При выключении сетевого напряженияотключается реле 10 через время,. котороеопределяется емкостью фильтра 9, что необходимо для предотвращения срабатывания схемы при кратковременном(2-3 периода)пропадании сетевого напряжения, При выключении реле 10 его контакт 12 через10 15 диод 13 развязки и токоограничительныйрезистор 11 включает управляемый ключ 4, в результате чего конденсатор фильтра сетевого выпрямителя 1 разряжается, Если двигатель 7 при этом вращается,...
Электропривод постоянного тока с защитой от перегрузок
Номер патента: 1624641
Опубликовано: 30.01.1991
МПК: H02H 5/04, H02H 7/085, H02P 3/14 ...
Метки: защитой, перегрузок, постоянного, электропривод
...подключен компаратор11 с гистерезисам, а его выход подсоединенк управляющему входу импульсного преобразователя б,Электропривад оаботает следующимобразам.В. режиме потребления энергии(фиг;2 а,б) от выпрямителя 1 среднее падение на шунте 9 3 ш) в функции времени (т) иток (3 ш) пропорционально мощности, поступающей в двигатель. В режиме генерацииток на делителе ( Дел) и среднее напряжениена делителе 8 напряжения Одежд пропорцио-нально мощности, отдаваемой двигателем висточник (фиг.2 в,г).Так как.шунт 9 и делитель 8 соединеныпоследовательно, то напряжение на выходеВС-фильтра Ос пропорционально среднеймощности, потребляемой двигателем 7 иливырабатываемой двигателем 7, если он работает в режиме генерации, Если постоянная времени ВС-фильтра...
Вяжущее
Номер патента: 1609760
Опубликовано: 30.11.1990
Авторы: Ахметова, Борисенко, Глуховцев, Гузеев, Клюев, Пименов, Розенбаум, Шабаев
МПК: C04B 7/00
Метки: вяжущее
...ерлитЖидкое текло ерлит тход то О, 85 15 50 46,9 зацию, Сточная вода представляет собой низкоконцентрированный растворэлектролитов (плотностью 1,1 г/см )5и имеет следующий, состав, мас,%:5На; ЯО 4,5-4; ИаБО 5- 5,5; водаостальное.Уменьшение количества сточной воды в вяжущем до 9% нежелательно, таккак смесь становится жесткой, требу" 10ется более длительное прессование,увеличение более 13% нежелательно,так как смесь перевлажнена и лишнееколичество сточной воды отжимаетсяпри прессовании. 15:Вяжущее изделия из него готовятследующим образом.Готовят смеси, включающие молотыйперлит с удельной поверхностью4000 см/г и отход ; сточную водупроизводства цеолита из расчетаВ/Т = 0,4, БаО около 0,7% от перлита, После перемешивания формуют...
Способ внесения органических удобрений
Номер патента: 1607720
Опубликовано: 23.11.1990
Авторы: Воронин, Медведев, Шабаев
МПК: A01C 21/00
Метки: внесения, органических, удобрений
...их с верхним слоем почвы, в результате чего удобрения заделывают почвой 4. При этом вскрытие куч или валов 2, формирование удобрений в полосу, разволакивание, перемешивание и заделку органических удобрений выполняют одним агрегатом.Агрегат (фиг. 2) состоит из энергетического средства 5 с приспособлением типа бульдозерной навески 6 с окном шириной В и прицепного орудия 7 с опорными колесами 8. Орудие 1 содержит отвальный клин 9 типа снегопаха и секции дисков 10 типа тяжелой дисковой бороны. При этом передние дисковые секции расположены за отвальным клином, а задние секции с противоположным направлением угла атаки. Ширина захвата отвального клина и дисковых секций больше ширины бульдозерной навески,Агрегат работает следующим образом,...
