G06F 11/26 — функциональное тестирование

Номер патента: 1336013

Опубликовано: 07.09.1987

Авторы: Андреев, Белов, Водовозов, Сачков

МПК: G06F 11/26

Метки: тестов, формирования

...третий режим работы устройства позволяет вывести на входы объ екта контроля любую предварительно рассчитанную последовательность сигналов. При этом подаваемая на входы объекта информация одновременно записывается в блок 6.Четвертым режимом работы устройства является режим формирования псевдослучай ной испытательной последовательности. Для осуществления четвертого режима на шину адреса выводится сигнал А= 1 О, из которого 4формируется сигнал в=1 1000. Елиничный сигнал во, поступающий на вход разрешения работы блока 6 и на вход запрета (разрешения блока 10), разрешает запись и считывание информации из блока 6 и запись информации с шины 15 блока 1 О. Единичный сигнал в запрещает запись информации в блок 21. Единичный сигнал в поступает...

Номер патента: 1336014

Опубликовано: 07.09.1987

Автор: Самошин

МПК: G06F 11/26

Метки: информацией, обмена

...по сигналу с выхода элемента ИЛИ 9 через одновибратор 14, длительность импульса которого определяется длительностью переходных процессов записи информации в счетчики 4 и 5 и установления 20 уровней сигнала на выходах элементов НЕ22 и И 17. По этому же сигналу Т-триггер 7 перебрасывается в нулевое состояние, которое говорит о том, что следующая передача информации должна осуществиться передающей стороной. Далее устройство работает аналогично описанному.При корректном обмене информации сигнал реакции (от передающей или от приемной стороны) приходит в допустимый интервал времени, когда счетный режим счетчи ка 4 завершен (находится в нулевом состоянии), а счетчика 5 - не завершен, т.е. на входах элемента И 16 и одновибратора 15...

Номер патента: 1337900

Опубликовано: 15.09.1987

Авторы: Лыско, Ляхов, Разумов, Улыбин

МПК: G06F 11/26

Метки: имитации, неисправностей

...8 появляетсяединичный потенциал, Этот потенциалразрешает прохождение сигнала с выхода 17 устройства через элементИ 20 на вычитлюший вход счетчика 18,Ири обнулении счетчика 18, т.е. привыполнении процессором и-й команды7900 35 40 45 50 55 10 15 20 25 30 нл выходе счетчика понля т я си нлл,который подается нл вход лиусклраспределителя. Сигнл с перно о выхода распределителя 23 поступлст нлвход считывания блока 6 памяти. По адресу, приходящему н этот момент нладресные входы блока 6 памяти с выхода регистра 19, считывается "1",поскольку блок памяти перед начлломработы обнулен.Единичный сигнал с выхода блока 6памяти поступает на второй вход элемента И 21. На первом входе элемента И 21 присутствует единичный потенциал с прямого выхода...

Номер патента: 1339567

Опубликовано: 23.09.1987

Авторы: Мансуров, Столов

МПК: G06F 11/26

Метки: блоков, цифровых

...и информационный вход регистра25, На тактовый вход блока 8 подаются импульсы синхронизации (по одномуна каждое число на информационномвходе), которые поступают на первые входы элементов И 28 и 29, вторыевходы которых соединены с прямым иинверсным выходами триггера 34.Таким образом, в зависимости отсостояния триггера 34 тактовые импульсы проходят по разным каналам. Приединичном состоянии триггера 34 тактовый импульс через элемент И 29 пос 133956750 55 тупает на синхровход регистра 25.По этому синхросигналу информация синформационного входа блока 8 записывается в регистр 25 и поступает навторой информационный вход блока 26сравнения. Одновременно с этим импульс с выхода элемента И 29 поступает на К-вход триггера 34 и устанавливает...

Номер патента: 1339568

Опубликовано: 23.09.1987

Авторы: Кузьмин, Меркуль, Фомич

МПК: G06F 11/26

Метки: блоков, логических

...(г+2) блока 26 хранения временных задержек на эле менте И 22 осуществляется анализ состояния триггеров 3 ошибок и, в случае отсутствия ошибок, сигналом с выходы элемента И 22 производится установка через элемент ИЛИ 23 триггера 25 в 20 единичное состояние, т,е. производится запуск генератора 6 для выдачи последующей информации тестовой проверки, При установке в разрядах поля управления блока 7 команды 17 (еди ничный сигнал на выходе 4 дешифратора 9) сигналом переполнения счетчика 8 осуществляется возбуждение элемента И 21, сигнал с выхода которого через элемент ИЛИ 24 устанавливает в нуле вое состояние триггер 25, и генератор 6 останавливается, что соответствует окончанию работы по контролю блока 1. 68 35 Устройство для контроля...

Номер патента: 1343417

Опубликовано: 07.10.1987

Авторы: Бакай, Зильберман, Рейзин, Рубинштейн, Ховтун

МПК: G06F 11/26

Метки: блоков, цифровых

...27 записывается поток данных, поступаю-. щих с выхода 1 К-триггера 20 на ин" формационный вход 39 сигнатурного анализатора 11, Поступающий с выходаформируются 1 п и Бнп тоже отрицатель 7 13434. мультиплексора 3 на вход 36 сигнатурного анализатора.11 сигнал "Стоп"переводит формирователь 26 в состояние ожидания нового запускающего сигнала Пуск . При этом прекращается11 11 5формирование измерительного строба,в связи с чем .запрещается прохождениеимпульсов синхронизации на соответствующий РСОС 27 и С- вход 1 К-тригге-;ра 20,После окончания измерительного интервала код состояния РСОС 27, т.е.сигнатура (К-разрядное двоичное число), через группу 53 выходов сигнатур ного анализатора 11 поступает нагруппу входов блока 17 сравнения сигнатур и...

Номер патента: 1345198

Опубликовано: 15.10.1987

Авторы: Календарев, Крюков, Новиков, Смирнов, Шумилов

МПК: G06F 11/26

Метки: логических, многовыходных, элементов

...также через элемент ИЛИ 12 Обеспечивает срабатывание триггера 13 иблока 6 сравнения,Сигнатура с выходов МСА 9 выдает 5ся в блок 15 индикации, результатсравнения сигнатур также вьдается вблок 15.Если на каком-то такте, напримерпри контроле наиболее короткого канала КЛЭ 8, произошло несравнение сигнатур, то блок индикации высвечиваетсигнал "Не годен", а блок 6 сравненияпосредством элемента ИЛИ-НЕ 22 блока2 управления останавливает процессконтроля.Кроме того, контроль останавливается посредством элемента ИЛИ-НЕ 22при появлении "1" на последнем выходегенератора 7 тестов (например, в старшем разряде счетчика),Елок 6 сравнения на фиг,3 обеспечивает сравнение эталонной сигнатурыиз блока 5 памяти и МСА 9 посредствомсхемы 25...

Номер патента: 1345199

Опубликовано: 15.10.1987

Авторы: Борисенко, Рябцев, Чернышев

МПК: G06F 11/26

Метки: блоков, тестового, цифровых

...прием информации с выходов контролируемого цифрового блока. По шине связи с ЭВМ осуществляется запуск микропрограммы выдачи тестовых воздействий на контролируемый цифровой блок. Выбираемая информация из блоков 26-28 заносится в соответствующие регистры 29-31 блока памяти, а затем выдается на входы контролируемого цифрового блока.Устройство в режиме лиагностиропавия на этапе подготовки массива,диагностических данных работает следующим образом,К входам-выходам коммутатора входов-выходов блока обмена с контролируемым цифровым блоком подключается эталонный блок, К выводам выбранного прибора в определенном по Орядке подключается набор зажимов, Вблок 49 памяти эталонных состоянийблока 11 памяти эталонных диагностических данных в...

Номер патента: 1348838

Опубликовано: 30.10.1987

Авторы: Бесов, Сафин

МПК: G06F 11/26

Метки: устройств, электронных

...эталонный код, соответствующий ответным сигналам исправногоконтролируемого объекта. По окончании переходных процессов в контролируемом объекте ЭВМ 1 по шине 11 запускаеР тактовый генератор 5, который начинает вырабатывать последовательность тактовых импульсов, посту- Опающих на вход распределителя 6 импульсов, который обеспечивает выдачуодиночных импульсов с первого и второго выхода и последовательность импульсов с третьего выхода, По импульсу с первого выхода распределителя 6 в блоке 3 сравнения происходит фиксация результата сравненияэталонного кода с кодом контролируемого объекта. Зафиксированный кодрезультата сравнения с выходов блока3 сравнения поступает на информационные входы регистра 2 сдвига и импульсом с второго выхода...

Номер патента: 1354195

Опубликовано: 23.11.1987

Авторы: Атовмян, Березкин, Дашковский, Ефремов

МПК: G06F 11/26

Метки: узлов, цифровых

...15 задержки и элемент ИЛИ16 выполняют функции дифференцированной задержки сигнала, подаваемого навход 17. Причем они задерживают только отрицательный фронт этого сигналана время срабатывания узла 1. Эта задержка требуется ддя того, чтобы припереходе из режима контроля работоспособности в рабочий режим разрешитьработу коммутатора З.лишь после появления на их входах реакции узла 1 напервый рабочий набор,Устройство работает следующим образом.При включении питания генератор 4и анализатор 5 через формирователь 13и элемент ИЛИ-НЕ 12 устанавливаютсяв исходное состояние, Это обеспечивает невозможность выполнения усеченной последовательности тестовой проверки и, следовательно, появленияложного сигнала неисправностиИсходным...

Номер патента: 1354196

Опубликовано: 23.11.1987

Авторы: Левченко, Мансуров

МПК: G06F 11/26

Метки: блоков, цифровых

...комбинациипоступают на входы эталонного блока3, на вход блока 1 сумматоров по модулю два и на вход комбинационногосумматора 4, Реакция на входное воздействие с выхода эталонного блока3 поступает на вторую группу входовблока 1 сумматоров по модулю два.Выходные сигналы блока 1 сумматоровпо модулю два участвуют в формировании нового значения разрядов регистра 2 сдвига. Комбинационный сумматор 4 совместно с регистром 5 результата осуществляет накопление суммыдвоичных чисел с выхода регистра 2сдвига, Число тактов работы автономного генератора определяется емкостью счетчика 8 тактов, импульс свыхода переполнения которого, проходя через элемент ИЛИ 28, устанавливает нулевое состояние триггера 1 В пуска, что прерывает поступление тактовых...

Номер патента: 1149779

Опубликовано: 15.12.1987

Авторы: Беляев, Костанди, Тяжев, Шахматов

МПК: G06F 11/26

Метки: блоков, тестового, цифровых

...номеров тестовых наборов 8 в блок индикации .5 не поступает. Затем по коман 55 5114977 записывается первый тестовый набор первого идентификатора и ответная реакция, соответствующая реакции блока при наличии в нем дефекта дан 5 ного класса. Тестовый набор из блока памяти тестов 2 через коммутатор 3 поступает на вход диагностируемого блока 7. Ответные реакции диагностируемого блока 7 через коммутатор 10 3 подаются на вход блока сравнения 4. Одновременно на другой вход блока сравнения 4 из блока памяти тестов 2 поступают ожидаемые ответные реакции, В случае несовпадения ожидае мых и полученных ответных реакций блок сравнения 4 формирует сигнал не- сравнения; который поступает на блок управления 6. Появление сигнала не- Сравнения говорит о...

Номер патента: 1361560

Опубликовано: 23.12.1987

Авторы: Домбровский, Дуда, Узлова

МПК: G06F 11/26

Метки: сравнения, схем

...3 сравнения на ее выходе должен быть нулевой сигнал, вследствиечего на выходе элемента НЕРАВНОЗНАЧ"НОСТЬ 6 также должен быть нулевой сигнал, при котором индикатор 7 выключен.В момент, когда в счетчике 1 будет число 111.111, на выходе первого элемента И 4 возникает единичный сигнал. При этом на выходе второго элемента И 5 нулевой сигнал остается, так как на единичном выходе триггера 2 остается нулевой сигнал.Затем тактовый импульс, поступающий на тактовый вход 8 устройства, устанавливает в счетчике 1 нулевое число. При этом импульс переполнения с выхода двоичного счетчика 1 устанавливает триггер 2 в состояние "1", вследствие чего на его единичном выходе возникает единичный сигнал, за счет чего на вторую группу входов проверяемой схемы 3...

Номер патента: 1361561

Опубликовано: 23.12.1987

Авторы: Андреев, Белов, Водовозов, Жилин, Сачков

МПК: G06F 11/26

Метки: герератор, тестов

...начиная с записанной попервому адресу, до адреса и, кратноготрем. По и+1 адресу записано слово,содержащее нули во всех разрядах,по и+2 адресу записано слово, содержащее единицы в первом, втором ичетвертом разрядах по и+3 адресу -единицы в первом и пятом разрядах,по и+4 адресу - единицы в первом и3 136 шестом разрядах, по и+5 (последнему) адресу записано слово, содержащее единицы в первом и седьмом разрядах. В остальных разрядах слов по адресам с и+2 по и+5 записаны нули. Таким образом, в первом такте работы генератора тестов через элемент ИЛИ 11 с первого выхода блока 16 постоянной памяти поступает единичный сигнал, проходящий на суммирующий вход счетчика 3 и изменяющий его выходной код, Во втором такте работы Формируется сигнал на...

Номер патента: 1372323

Опубликовано: 07.02.1988

Автор: Почечуев

МПК: G06F 11/26

Метки: блоков, группового, логических

...кромепоследнего, логические "1". Заднийфронт сигнала с выхода элемента ИЛИ16 устанавливает триггер 10 в состояние "1", При этом вновь запрещаетсяпрохождение импульсов на регистр 13сдвига через элемент И 5 и разрешается прохождение импульсов через элемент И 3 на счетный вход счетчика 8.Вновь начинается заполнение счетчика8 и формирование тестовых воздействий генератором 9 тестов, т.е. схемапродолжает работать по основномуалгоритму с той лишь разницей, что вблоке индукции зарегистрированы номера неисправных блоков и номера тактовтестовой после довательности, на которых были обнаружены неисправности,Поскольку в регистре 14 записаны логические "1" в разряды, соответствующие номерам неисправных блоков, то навходах соответствующих...

Номер патента: 1372324

Опубликовано: 07.02.1988

Авторы: Рябуха, Сикорин

МПК: G06F 11/26

Метки: блоков, логических

...и возникновениесмены кодов на входах накапливающегосумматора 1 О, Однако в течение определенного количества первых тактовработы генератора 1 (определяетсясодержимым регистра 27), которые составляют первый этап цикла проверк 1,на втором выходе блока 2 управленияприсутствует нулевой сигнал, запрещающий выдачу информации на выходыгруппы элементов И коммутатора 6,При совпадении содержимого счетчика29 и регистра 27 схема 36 сравнениявырабатывает единичный сигнал, устанавливающий триггер 25 в нулевоесостояние, В результате на второмвыходе блока 2 управления присутствует единичный сигнал, разрешающийпрохождение информации с генератора1 псевдослучайных кодов и выходовпроверяемого блока 5 через элементыИ коммутаторов на входы блока 7 свертки,...

Номер патента: 1372327

Опубликовано: 07.02.1988

Авторы: Папшев, Ульянцев, Чеберкус, Шуть, Ярмолик

МПК: G06F 11/26

Метки: воздействий, тестовых, формирования

...3, информация с выхода которого по заднему фронту импульсов, поступающих с триггера 5, переписывается в триггер 6, с выхода которого заносится в нулевой разряд 11-го разрядного сдвигающего регистра 2 (, = 1 И).Режим 2, При поступлении отрицательного импульса на шину "Реж 2" триггер 7 устанавливается в единицу, а триггер 8 - в нуль. По его заднему фронту генератор 11 одиночных импульсов вырабатывает импульс, по переднему Фронту которого в И-й разряд 1-го разрядного сдвигающего регистра 2 записывается единица, а в остальные разряды - нуль. По заднему фронтч триггер 9 устанавливается в нуль, обеспечивая тем самым И-му разрядному сдвигающему регистру режим работы "Сдвиг".При включении генератора начинают вырабатываться импульсы, первым из...

Номер патента: 1374230

Опубликовано: 15.02.1988

Авторы: Павлов, Цвеленьев

МПК: G06F 11/26

Метки: блоков, диагностики, микроэвм

...останова устройства, послечего можно приступить к проверке блока другим тестом или окончить проверку,Блок 1 управления (фиг.2) работает 30следующим образом.Перед началом контроля произведеныподготовительные операции, которыеосуществлены следующими элементамисхемы, Блок 21 задания начальных условий выполнен на кнопках и переклю 35чателях, С шины Г осуществляется подача на блок 2 сигнала о номере теста, который будет вводиться в эталонный объект 5.40С шины е устанавливается стартовыйномер тестовой программы эталонногоблока. Сигналы с переключателей поступают на вход А мультиплексора 11С выхода Б мультиплексора 11 код номера команды старта поступает на управляющие шины эталонного объекта 5,так как на управляющий вход ВК...

Номер патента: 1379785

Опубликовано: 07.03.1988

Авторы: Данилов, Клюев, Мальцев, Махалин, Прилежаев, Тяжев

МПК: G06F 11/26

Метки: воздействий, тестовых, формирования

...обратной связи, то от регистра 41 на вход элемента И 39.2 приходит единица, в противном случае поступает ноль.Сигналы с выходов элементов И50 39.1-39.5 поступают на входы сумматор 40.1-40.5 по модулю два. На вторые входы сумматоров 40.2-40.5 приходят сигналы с выходов сумматоров 40.1-40.4 соответственно, а на второй вход сумматора 40.1 поступает55 сигнал ВхК из коммутатора 4 связей через группу входов-выходов коммутатора 3 обратных свяэей. Последовательно соединенные сумматоры 40.в 40,5 вырабатывают сигнал обратной связи ВыхК 1, который через группу входов-выходов коммутатора 3 обратных связей поступает на коммутатор 4 связей, Базовые ячейки 36-38 выполнены по схеме базовой ячейки 35 и работают так же.Запись КТ в коммутатор 7 связей...

Номер патента: 1381517

Опубликовано: 15.03.1988

Авторы: Румянцев, Шлемин, Юсупов

МПК: G06F 11/26

Метки: логических, схем

...входах формирователей 16 устанавливаются требуелыс значения уставок, 381517Далее производится контроль объекта. Информация трех строк подпрограммы считывается из генератора 1 в регистры 2, 24 и 17. При этом в каждом5 разряде регистра 2 формируется кодовая информация, задающая сигнал с необходимыми амплитудными и временными параметрами по каждому контакту контролируемой схемы 5, в разрядах регистра 24 формируются кодовые комбинации, задающие сигналы с требуемым временным параметром по тем контактам с контролируемого объекта, по которым необходим контроль временных характеристик, сигналов, на соответствующих выходах регистра 17 устанавливаются единичные уровни напряжения, Содержимое регистра 2 по команде из блока 7,...

Номер патента: 1383368

Опубликовано: 23.03.1988

Авторы: Бодян, Борщевич, Жданов, Морщинин, Сидоренко, Филимонов

МПК: G06F 11/26

Метки: блоков, цифровых

...этой цепи упомянутый разряд принимает единичное значение.Структура записей в ячейках блока 15 памяти соответствующих различным неисправностям контролируемого блока 6.Безусловное невыполнение некоторой команды. При фиксированном нулевом значении на группе адресных входов блока 15 памяти, поступающем с выхода регистра 17 (цепь единичной длины), фиксированном значении на группе адресных входов этого блока, поступающем с генератора псевдослучайной последовательности, равном коду невыполняемой команды, и по всем возможным значениям кодов на группе адресных входов блока 15 памяти, поступающих с счетчика 4, осуществляется запись кода невыполняемой команды, сопровождаемой нулевым значением обоих разрядов, блокирующих регистр 19 и...

Номер патента: 1383369

Опубликовано: 23.03.1988

Авторы: Великан, Язневич

МПК: G06F 11/26

Метки: генератор, кодовых, колец

...исчезнет сигнал на первом выходе блока 4 сравнения, но до появления сигнала на четвертом выходе генератора 1. Установка по сигналу на выходе элемента И 12 триггера 5 в единичное состояние блокируется появлением сигнала на выходе эле 45 5055 хода сигнал через элемент ИЛИ 17 поступает на вторые входы элементов И 10 и 11. После поступления на первые входы этих элементов сигналов, на их выходах формируются соответствующие сигналы. По сигналу с выхода элемента И 10, поступающему на вход сдвига регистра 6, происходит сдвиг регистра 6 на один разряд. По сигналу с элемента И 11, поступающему на вход разрешения записи регистра 6, происходит запись на место крайнего сдвинутого разряда регистра 6 состояния крайнего справа разряда регистра 3,...

Номер патента: 1383370

Опубликовано: 23.03.1988

Автор: Кривенков

МПК: G06F 11/26

Метки: блоков, логических

...элемент И 15 закрывается и запрещается прохождение тактовых импульсов на вход регистра 16 теста. В связи с тем, что на инверсный вход элемента 24 поступает низкий потенциал с выхода триггера 22, высоким потенциалом с выхода триггера 11 включается элемент 25 индикации Годен. На этом устройство прекращает свою работу. Блок 2 (фиг. 2) предназначен для управления включением генератора 1. Высокий потенциал К во время работы устройства триггера 11 поступает на вход элемента И 26. Тем самым происходит подключение блока 2 к входу генератора 1. Работа устройства контроля логических, блоков, а следовательно. и блока 2 начинается с подачи импульса высокого уровня на вход шины Пуск. При этом через элемент ИЛИ 28 триггер 29 перебрасывается в...

Номер патента: 1386998

Опубликовано: 07.04.1988

Авторы: Ивкин, Чернядьева

МПК: G06F 11/26

Метки: блоков, логических

...на управляющие входы элементов памяти взаимоисключающих синхросерий Г - Г 1, вырабатываемых в блоке 1 управления. Коммутация осуществляется следующим образом. Переключатель, соответствующий коммутируемому контакту, становится в положение Выключено, и на первый вход (гнездо) соответствующего элемента 2 И - ИЛИ 32 перемычкой подается синхросигнал с одного из четвертых выходов (гнезд) блокауправления.Устройство может работать в режимах кодировки, получения обобщенной сигнатуры получения сигнатур для каждого из выходных контактов самопроверки и режиме сравнения с эталоном. Режим задается переключателем на внешней панели управления и индикации.Перед проверкой контролируемого логического блока 2 производятся автоматическое определение...

Номер патента: 1386999

Опубликовано: 07.04.1988

Авторы: Аршавский, Знаменская, Юферова

МПК: G06F 11/26

Метки: блоков, тестового, цифровых

...запись нуля в младший разряд и единицы во все остальные разряды регистра 16. Формирователь 20 срабатывает от положительного фронта на входе маски и переводит триггер на элементах И - НЕ 24 и 25 в нулевое состояние и регистр 16 в режим сдвига.Сигнал запуска приходит на синхровход и устанавливает в единичное состояние триггер 17, выход которого открывает элемент И 22, на который поступают импульсы высокой частоты с тактового входа. По переходу из нуля в единицу на выходе триггера 17 формирователь 21 формирует отрицательный импульс, устанавливающий в нулевое состояние триггер, собранный на элементах И - НЕ 24 и 25, что переводит регистр 16 в режим сдвига. Во время сдвига нулевое состояние проходит по разрядам регистра 16. При...

Номер патента: 1388873

Опубликовано: 15.04.1988

Авторы: Господынько, Нуров, Пономарев, Черенков

МПК: G06F 11/26

Метки: блоков, логических

...в новое состояние, данное воздействие также попадает через блок 8 сигнала на вход сигнатурного анализатора 6, что обеспечивает возможность самоконтроля,Изменение информации, подаваемой непосредственно на блок 7, происходит в каждом такте лишь в одном разряде. Такой прием гарантирует отсутствие ситуаций, когда фронты стимулирующих воздействий подаются на несколько входов синхронизации испытуемого блока 7 одновременно.Другой класс несовместимых входов - входы установки в исходное состояние. Так, если. на входах сбро са и установки ЭСЛ триггера присутствует "1", то на выходе возникает пороговый уровень напряжения, равньгй для ЭСЛ -1,3 Б, Если этот сигнал подать непосредственно на вход сигнатурного анализатора 6, то неоднозначное...

Номер патента: 1388874

Опубликовано: 15.04.1988

Автор: Мазур

МПК: G06F 11/26

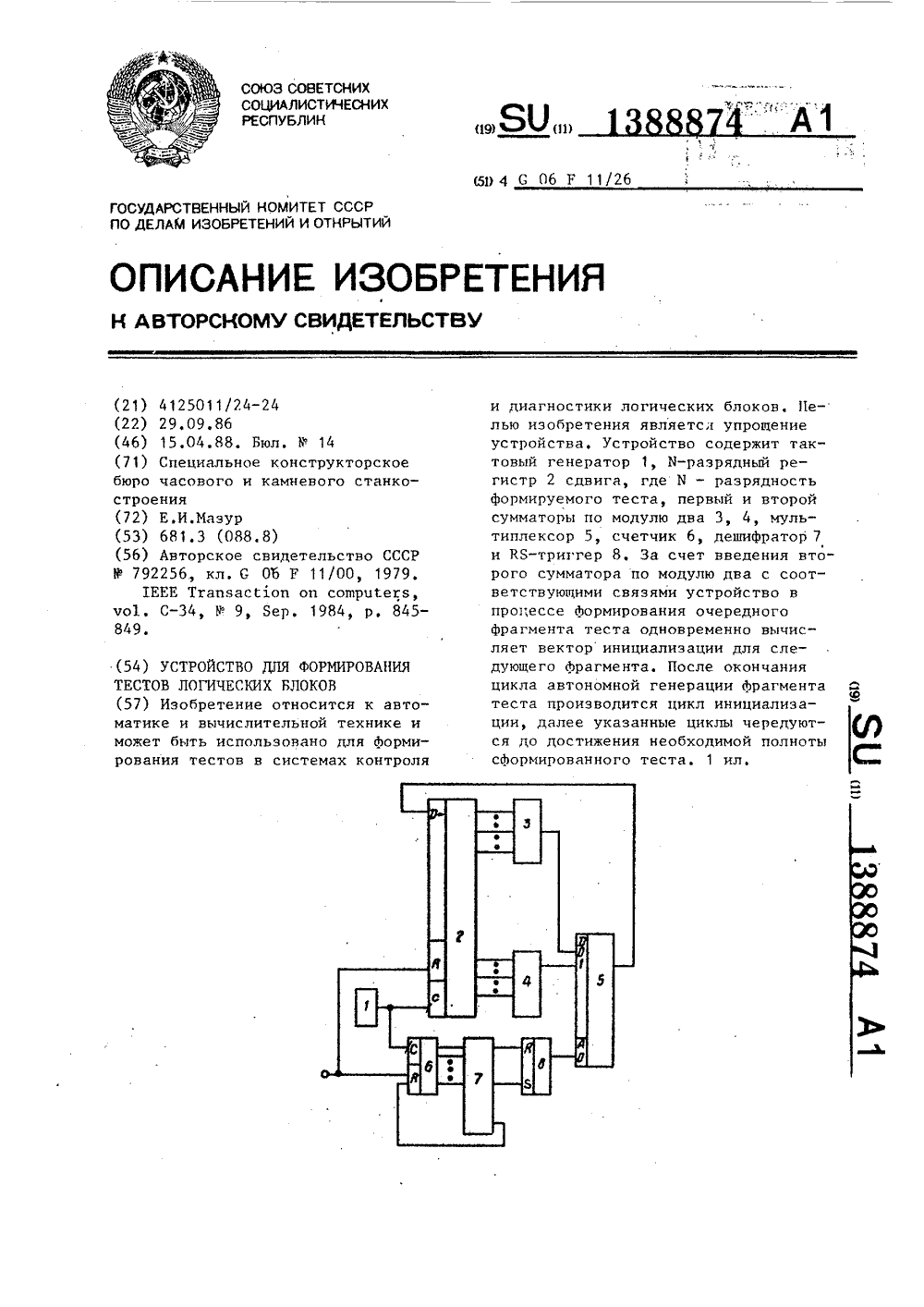

Метки: блоков, логических, тестов, формирования

...6 в нулевоесостояние. Таким образом, происходитчередование циклов автономной генерации с циклами инициализации,Работа устройства формированиятеста основана на представлении состояний сдвигающего регистра с помощью элементов поля остатков по моду-.лю полинома С(Х) и на том факте, чтомножество представителей циклов в поле остатков по модулю неприводимогополинома может быть представлено .какЮ ,осюс , где о 6 - примитивныйэлемент поля. Поэтому все множество представителей циклов может быть получено путем реализации умножения на м, . Так как состояния сдвигающего регистра с характеристическим поли- номом С(Х) могут бить отождествлены с остатками по модулю С(Х), а умножение на фиксированный полином реализуется посредством суммирования по...

Номер патента: 1392569

Опубликовано: 30.04.1988

Авторы: Громов, Журавель, Зинченко, Тарасенко, Уткин

МПК: G06F 11/26

Метки: блоков, встроенного, логических

...(Б,Р),у 3 ин ы и к.1 ии(,1( КО;Р)ц, Р 3,3.Еа Ц;3( 11 Л Х ГН(Р Гс)Р)Ч 1 ( )1 И(313 Н а 51 П Р (3 Р , 3, Ч) с 1 Р ) Ц Г ( ) ) 53 ( 153 Л , 1 и Б .(. .( К ( , Р1 Н(.Р(3 ГОР(1 1 . ОГД(3 1 Д ВЬ 1 ХО,Е( ( Р Р( 1РПЕЕВ;1 И ЛУЧ)ИНЫХ Ц 3,33 ЯЦИ 1 Я КО 1 ЦД,Ь Рй У 3(3(ВК 1, тц Р3 ЫХОДД( 33 нфР;3 ОР: ) ЛГ(1 ОНИГ 5 ИГНД)3 130 КОРОЛ 33 Р 01 ОИ;Е ( Т 1а Р с 11 1 1 Б с 1 1 1( ((1 1 3 К (3 ,( ; 1 11 1 1 3.1 и (, 10 . Р 1 ( р Л 1 3 13 и р О 1ц и 1 Л1 О по Р, в ь;1 (Р с. чых нд ОГ,екг кнтро,Я 3(пр, л к, ГЛ 1( г 13(1 ( ли 3 ицч 6033)33( 3 р( дь Ел ц (3 к,д 1 л 3 .Л( В Ц(Цк((3331,Н(; Л( 3(3 ОБ 3(.Ч Л;КИЧД.ЬН(Р ЦИ 30, ГО Ц Р(,1 Кс К.ЕЛЧ 3 К Ц и- ЛЧЧДИЬЧ К,Г) )ЛЧ РЫ с(33( 3 Я Б( ;ЕЕТ(РЧИНИРВДН 31 Л 3(,Ь. (33 ИсННЬ( Р (,ОК 8. 1 осРО:)1 Р( Гс( (Н(Р(3 Гс(3 1 Р...

Номер патента: 1396145

Опубликовано: 15.05.1988

Авторы: Валов, Виткин, Герасимов

МПК: G06F 11/26

...компонент вектора ЛУ и тех разрядов кодов времени, для которых нет 15априорных знаний их значений; в блоке 27 памяти - информации о маскировании не инвариантных к данному КУСкомпонентах вектора ЛУ. Далее выполняются действия, отмеченные в пп. 20б) и в) при поступлении сигнала запуска.Через время, заданное для выработки управляющим автоматом нового КУС,соответствующего поступившему на 25него вектору ЛУ, управляющий автомат.выдает по входу 23 КУС, сопровождаемый стробирующим сигналрм по входу31 устройства.При этом сигналом по входу 31 3 Отриггер 1 управления переводится внулевое состояние. Сигналом с егоинверсного выхода осуществляется запись КУС в регистр 12 и запись врегистр 26 информации о векторе ЛУ,хранимой в регистре 13....

Номер патента: 1397920

Опубликовано: 23.05.1988

Авторы: Баранов, Комаров, Латыпов, Нурутдинов, Столов

МПК: G06F 11/26

Метки: блоков, встроенного, цифровых

...генератора,В зависимости от выбранной функцииобратной снязи устройство может ра139792 ботать либо как сигнатурный анализатор, ориентированный на проверку наличия единиц в заданных местахФ расположенных периодически, либо как обычный сигнатурный анализатор,Рассмотрим вначале проверку наличия единиц в заданных местах, расположенных периодически, В этом случае выбирают одну из функций У, У 2 1 У; У ., причем выбранная функция у должна удовлетворять.равенству ) = 1-2, где д - период, с которым расположены единицы в проверяемой последовательности: у - логические функции обратной связи регистра 3.П р и м е рПусть в проверяемой последовательности на местах с номерами. 1+1, 1+21,1+31расположены единицы, а в остальных местах могут быть как...
