Жадько

Номер патента: 1438404

Опубликовано: 15.03.1994

Авторы: Бабичев, Брегман, Бритвин, Ваганов, Жадько, Ошкадерова, Романов, Сердега, Случак

МПК: G01L 9/04

Метки: давления, интегральный

ИНТЕГРАЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ, содержащий выполненную за одно целое с основанием кремниевую мембрану, ориентированную в плоскости (100), зеркально-симметричную относительно каждой из двух плоскостей семейства (110), проходящих через центр мембраны и перпендикулярно ее плоскости, тензоэлемент, расположенный на мембране и выполненный в виде интегрального тензорезистора с двумя вводами для тока и двумя выводами для снятия напряжения, причем вводы для тока ориентированы в направлении < 100 >, а выводы перпендикулярны вводам, и токоведущие дорожки, отличающийся тем, что, с целью повышения точности преобразования деформации в электрический сигнал, тензоэлемент расположен в центре мембраны, причем токоведущие дорожки к токовым...

Номер патента: 1789843

Опубликовано: 23.01.1993

Авторы: Володарский, Жадько

МПК: F25D 21/00, F25D 29/00

Метки: испарителя, оттайкой, полуавтоматической, терморегулятор, холодильников

...замкнутых электрических контактах холодильный агрегат (не показан) подключен к электросети, и в результате его10 работы температура в холодильнике понижается, уменьшая давление внутри термочувствительного элемента 1. Основнойрычаг 3 совместно с дополнительным рычагом 8, пружиной 9 и винтом 10 под действи 15 ем перестановочного усилия пружины бначинает поворачиваться против хода часовой стрелки. При достижении определенного положения основной рычаг 3 концомсвоего горизонтального плеча размыкает20 электрические контакты 14, 15, отключая отэлектросети холодильный агрегат. В результате естественных теплопритоков температура в холодильнике постепенно возрастает,давление наполнителя в термочувствитель 25 ном элементе 1...

Номер патента: 1783331

Опубликовано: 23.12.1992

Авторы: Бабичев, Гузь, Жадько, Козловский, Романов

МПК: G01L 9/04

Метки: давления, интегральный

...диффузией 5 в пластине кремния 1 для определения р-типа с выращенным нэ ней эпитаксиальным слоем п-типов. На краях базовой области расположены высокопроводящие площадки 2. Их ориентация относительно кристаллографических осей такая же как и в предыдущем случае, В пределах заряда в пластине кремния с биполярной электропроводностью в условиях одноосной деформации. Перераспределение носителей заряда происходит в направленииперпендикулярном направлению протеканию тока.Схематично процесс возникновения этого эффекта показан на фиг.1, 2, Сечение поверхностей равной электропроводностиизображены на фиг.1, 2 пунктиром, и - механическое напряжение, Там же.показаны кристаллографические направления, вдолькоторых пропускается электрический ток и...

Номер патента: 1707643

Опубликовано: 23.01.1992

Авторы: Володарский, Жадько

МПК: H01H 37/02, H01H 37/38

Метки: термовыключатель

...1, под д:и;теием которого передаточный рычаг 2 Оь лестно с Рычагом 8. Регулироаочной прул,. н й 9 и винтом 10 поворачивается по хо, часовой стрелки вокруг оси (шарнира) 13 до устаноаки рычага 8 на упор 12, после че регулирсвочнэя пружина 6 блоируетса л усилию, развиваемому термочувстелтельнь л упругим элементом 1, протиьодействус. 1 ишь регулироеочная пружина 9. С это оз лента система состоящая из г. редаточн;.з Рычага 2, рьчага 8 регу;соеочой г, киы 9 и еи н.а 10, пеоестает быть же: -Г-,л дэл: еишсм чоеыше и 1 темпьратсы давление наполнителя в ;ерглочуьствительном упругом элементе 1 ег:Растает, развиваемое термочувствительным упругим элементом усилие также епзрастает и становится больше усилия Разе,аьнлого регулировочной...

Номер патента: 1686526

Опубликовано: 23.10.1991

Авторы: Володарский, Жадько

МПК: H01H 37/02, H01H 37/38

Метки: термовыключатель

...13 поворачивается по ходу часовой стрелки, преодолевая усилие пружины б и усилие электроконтактного блока Зи в определенный момент концом своего плеча- замыкает основные контактны электроконтактного блока 3, подключив к электросетихолодильный агрегат,При нормальной работе холодильного агрегата термовыключатепь работает в режиме термостатирования (периодически включает и отключает холодильный агрегат), при этом Г-образный рычаг 2, дополни 5 10 15 20 25 30 35 40 тельный рычаг 11, пружина 12 и винт 13 представляют собой единую жесткую систему, перемещаются под действием элемента 1 или пружины б и дополнительный рычаг 11 не доходит до упора 14.В случае неисправности холодильного агрегата (например, утечка хладагента) контакты...

Номер патента: 1474869

Опубликовано: 23.04.1989

Авторы: Бабичев, Бедусенко, Верхацкий, Жадько, Козловский, Романов, Шаповалов

МПК: H04R 19/04

Метки: капсюль, конденсаторного, микрофона

...из заданных величин чувствительности иуровня шумов, равномерности частотнойхарактеристики в заданном диапазоне звуковых частот, Неравномерность частотнойхарактеристики микрофона со стороны высоких частот, вблизи резонанса, определяется соот- ношением Ь = 10 181 - -) + гоСа 2 нй) фмаксимальная частота рабочего диапазона; эквивалентная податливость воздуха в капсюле; эквивалентное сопротивление потерь в капсюле, обусловленное вязкостью воздуха; резонансная частота капсюля, определяемая из соотношения (фиг.З) й =047 Ьо ф гй где Е - модуль упругости пластиныподвижного электрода;- ее коэффициент Пуассона; р - плотность пластины;Ь - толщина пластины; г - радиуспластины,Эквивалентное сопротивление по-.терь вычисляется через вязкость во духа...

Номер патента: 1244447

Опубликовано: 15.07.1986

Авторы: Володарский, Жадько

МПК: F25D 21/00, F25D 29/00

Метки: работы, регулятор, режимов, холодильника

...пружину 15 и элемент 16 связи.Регулятор содержит также связанные с электрической цепью холодильного агрегата подвижный 17 и неподвижный 18 контактырежима термостатирования, и подвижный 19 15 20 25 30 35 40 лие пружин 3 и 10 соответственно. После прохождения рычагами 5 и 6 положения неустойчивого равновесия рычаг 6 под действием перекидывающейся пружины 7 мгновенно перебрасывается на регулировочный винт 21, при этом подвижный контакт 17 благодаря своей упругости замыкается с контактом 18 электрической цепи холодильного агрегата, включив его в работу. Рычаг 9, поворачивающийся одновременно с рычагом 5, поворачивает своим выступом храповое колесо 11 с кулачком 12 на один зуб, после чего храповое колесо 11 фиксируется стопорной...

Номер патента: 1241204

Опубликовано: 30.06.1986

Авторы: Жадько, Филиппов

МПК: G05D 23/08

Метки: пневматический, регулятор, температуры

...элемент в виде пластины 3, пневматический клапан, состоящий из седла 4, шарика 5 и входного канала б. Ручка 7 настройки закреплена на корпусе 1 с помощью резьбовой втулки 8 и регулировочного штока 9. Пластина 3 закреплена на корпусе шарнирно так, что ось вращения шарнира 10 совпадает с центром тяжести пластины 3.Регулировочным винтом 9 с помощью ручки 7 настройки регулируется степень поджатия биметаллическим чувствительным элементом - пластиной 3 шарика 5 к седлу 4 и определяется падение входного давления во входном. канале 6 в зависимости от температуры окружающей среды,При повышении температуры окружающей среды пластина 3 изгибается таким образом, что перемещает шарик 5 к седлу. 4, В результате пневматический клапан оказывается...

Номер патента: 1158994

Опубликовано: 30.05.1985

Авторы: Володарский, Жадько

МПК: G05D 23/02

Метки: терморегулятор

...электроконтактов, Рычаг 8 шарнирно закреплен на Г-образном рычаге 2 и одним своим концом связан с пружиной6 настройки температуры отключенияконтактов и плечом Г-образного рычага 2, а другим концом - с пружиной 9 настройки температуры включения электрических контактов и посредством ее и винта 1 О с Г-образнымрычагом 2. Рычаг 2, дополнительныйрычаг 8, пружина 9 и винт 10 образуют перед моментом отключения контактов единую жесткую систему.Терморегулятор работает следующимобразом.В положении (фиг.1), при которомпереключатели контактов 3 разомкнуты, холодильный агрегат отключен(не показан) и в результате естественных теплопритоков температура вхолодильнике постепенно возрастает,давление наполнителя увеличивается и под действием...

Номер патента: 1156160

Опубликовано: 15.05.1985

Авторы: Володарский, Жадько

МПК: H01H 37/02, H01H 37/38

Метки: термовыключатель

...пружинами элемент связи регулировочных пружин механизмов настройки температур включения и отключения электрических контактов, упоры для элемента связи регулировочных пружин механизмов настройки температур включения и отключения электрических контактов, расположенные на передаточном рычаге и корпусе, элемент связи регулировочных пружин механизмов настройки температур включения и отключения электрических контактов выполнен в виде рычага, установленного на оси передаточного рычага, регулировочные пружины механизмов настройки температур включения и отключения электрических контактов и термочувствительный упругий элемент расположены по разные стороны относительно передаточного рычага, а упор, расположенный на корпусе, выполнен...

Номер патента: 1156027

Опубликовано: 15.05.1985

Авторы: Володарский, Жадько

МПК: G05D 23/00

Метки: регулятор, температуры

...вторуюклеммы 6 и 7, неподвижный контакт 8,подвижный контакт 9, упругий контактодержатель, выполненный в видепластины 10, стойку 11 клеммы 7.Рычажный механизм 2 включает уравновешанный рычаг 12, пружину 13. Узелнастройки включает в себя рычаг 14,кулачок 15, В колодке 5 выполненыпрямоугольные отверстия 16 и 17,в которых фиксируются нижние частиклемм 6 и 7 (фиг, 3), Кпеммы 6 и 7имеют выступы 18 и 19, Кроме того,регулятор содержит корпус 20, пружину 21, рычаг 22 и шток 23.Регулятор температуры работаетследующим образом.В положении, когда контакты 8и 9 замкнуты (фиг. 1 и 2) холодильньм агрегат (не показан) работаети понижает температуру в холодильнике. Давление наполнителя в термочувствительном элементе 1 уменьшается, и уравновешанный рычаг...

Номер патента: 1149325

Опубликовано: 07.04.1985

Авторы: Володарский, Жадько, Лобачев

МПК: H01H 37/38

Метки: термореле, холодильников

...5 уравновешенный рычаг б поворачивается по движению часовой стрелки, После прохождения рычагов б и 9 через положение неустойчивого равновесия появляются вертикальные составляющие силы перекидывающейся пружины 10 и рычаг 9 мгновенно перебрасывается до упора, которым является винт 11, и контакты 16 и 18 с помощью пружины 17 замыкаются. Точка перехода рычагами 6 и 9 положения неустойчивого равновесия (включение холодильного агрегата) по температуре настраивается винтом 21, т.е, изменением усилия пружины 4. После включения холодильный агрегат работает и понижает температуру в холодильнике. Давление в терм очувствительном элементе 5 понижается. Уравновешенный рычаг б под действием пружины 4 поворачивается против часовой стрелки и дохоДит...

Номер патента: 933741

Опубликовано: 07.06.1982

Авторы: Багненко, Гринавцев, Жадько, Осадчий, Рыбас, Стецюк

МПК: C21D 1/40

Метки: нагрева, проволоки, электроконтактного

...от понижающего трансФорматора 12 и включается электродвигатель 4, который приводит во вращение через ременную передачу 5 приводную моталку 3 и сматывает проволоку 20.На участке АВ (фиг.2) через проволоку 20, между электродами б и 7 проходит электрический ток, который и разогревает проволоку. Температура нагрева проволоки 20 регулируется величиной электротока понижающего трансформатора 12.Изобретение позволяет повысить качество обработки, приводит к уменьшению загрязнения окружающей среды, не требует строительства специальных очистных сооружений, как например, при использовании щелоч)ных растворов и поверхностно-активных веществ. 25 Формула изобретения Электроды 6 и 7 изолированы отоснования корпуса 1 керамическимиизоляторами 17,...

Номер патента: 907406

Опубликовано: 23.02.1982

Авторы: Жадько, Михайленко, Романов

МПК: G01L 1/18

Метки: сил

...элемент выполнен па схеме параметрического стабилизатора напряжения сзмиттерным повторителем на транзисторе 2, щбазовый вьгвод которого соединен с движкомпотенциометра 3, подключенного параллельностабилитрону 4, верхняя по схеме общая тачка стабилитрона 4 и патенциометра 3 черезбалластное сопротивление 5 соединена с коллекторами транзисторов 2 и б и с одним изпроводов от источника питания, к змиттерутранзистора 2 подключена цепочка стабистарав7 последовательно с патенциаметрам 8, второйкрайний вывод которого подключен к обще- ЗОму проводу, а движок соединен с базой транзистора 6, к эмиттеру последнего подключентензодатчик одним концом, а другим - к общему проводу, так же как и стабилитрон 4,потенциометры 3 и 8 и атрицательньш...

Номер патента: 885751

Опубликовано: 30.11.1981

Авторы: Володарский, Жадько

МПК: F25D 21/00

Метки: автоматической, испарителя, оттайки, холодильника

...13. Для воз.30 ние неустойчивого равновесия посредством з 5 перекидывающей пружины 16, резко переводит контакт 17 в крайнее нижнее полоВ случае разгерметизации термочувствительного упругого элемента 2 при замкф 5 нутых контактах 17 и 18 устройство работает следующим образом (фиг. 2). При нор.мальной работе термочувствительный элемент 2 совершает перемещение в зоне своего упругого растяжения за счет давления наполнителя. Когда же произошло нарушение герметичности термочувствительный упругий элемент 2 перемещается в положение, которое имел до заполнения термочувствительным наполнителем и при этом посредством контакта 2 и 3 размыкает контакты 20 и 22, тем самым автоматически отключая средства активного оттаивания и холодильный агрегат,...

Номер патента: 844952

Опубликовано: 07.07.1981

Авторы: Володарский, Жадько

МПК: F25D 21/00

Метки: испарителя, оттайкой, полуавто-матической, термостат, холодильников

...испаритвля холодильника от перегрева, имеющее неподвижный контакт 13 электрической цепи холодильного агрегата 14, неподвижный контакт 15 цепи средства ускорения оттайки, подвижный контакт 16, связанный стержнем 17 с рычагом 11, биметаллическую пластину 18, кнопку 19 и выступ 20 на рычаге 5,Работает термостат следующим образом.При нажатии на кнопку 19 ведущий рычаг 10 поворачивается по ходу часовой стрелки и отжимает до упора биметаллическую пластину 18, После прохождения рычагами 10 и 11 положения неустойчивого равновесия перекидывающая пружина 12 мгновенно поворачивает по ходу часовой стрелки рычаг 11, который посредством стержня 17 соединяет контакты 15 и 16, включая при этом средства ускорения оттайки. В результате этого температура...

Номер патента: 721600

Опубликовано: 15.03.1980

Авторы: Абрамович, Войченко, Жадько, Скалацкий, Скляренко

МПК: F16D 11/06

Метки: муфта, поворотной, сцепная, шпонкой

...антифрикционного кольца 15, имеющего паз 16,надето водило 17, содержащее на внутренней поверхности углубление 18, а на наружной - три кулачка 19, один из которых находится в контакте с упором 20 механизма управления (не показан). В пазах 11 - 13установлена поворотная шпонка 21. Хвостовик 22 шпонки 21 помещен внутри пазов14, 16 и углубления 18 и имеет с боковыхсторон упорные поверхности 23 и 24 длявзаимодействия с водилом 17 и стаканом 4.Водило 17 подпружинено пружинами 25 растяжения, которые стремятся повернуть его 16вокруг стакана 4 по часовой стрелке (см.фиг. 4). Шпонка 21 в местах ее установки впазах 12 и 13 имеет участки круглого сечения, отделенные друг от друга участкомс рабочим сечением, соответствующим поформе и размерам пазу...

Номер патента: 708323

Опубликовано: 05.01.1980

Авторы: Володарсий, Жадько

МПК: G05D 23/12

Метки: терморегулятор, холодильника

...2 в которого соединено через расположенныйв основном отверстии 3 корпуса 4 приводной элемент 5 с подвижным плечом рычага 6 переключения, связанного с размыкающим контактом 7 ключевого элема нта 8, узел9 настройки температурного диапазона и подстроечный винт 10.Точная настройка величины зоны нечувствительности (дифференциала) устройства осуществляется подстроечным винтом. Регулирование величины зоны нечувствительности устройства посредством установки элемента 5 в основное 3 и дополнительное 11 отверстия корпуса происходит в связи с изменением величины дифференциального хода рычага 6 переключения, которая изменяется пропорционально изменению длины консоли рычага от места крепления его к корпусу до места соединения его с приводным...

Номер патента: 698847

Опубликовано: 25.11.1979

Авторы: Бидюк, Войченко, Жадько, Скляренко

МПК: B65G 15/26

Метки: конвейер, ленточный, телескопический

...раме 1 установлены приводной барабан 10 и барабан 11, на выдвижной раме - барабан 12, а на дополнительной раме - барабан 13.698847 Формула изобретения 6 г Л Ь/4/г авитель Г. Ненахов О. Луговая Кор958 Поди венного комитета СС ретений и открытий 35, Ргувская наб., д г. Ужгород, ул. Прое СосТехре Лука ректор исно СР едактор Л. Лашковаказ 7424/18 Тираж ПИ Государс делам изоб Москва, Ж -П Патент, ЦНИИи 113035, лиал П 4/ тнаДля компенсации натяжения ленты при наклоне дополнительной рамы барабан снабжен пружинным натяжным устройством 14, ,Дл 11 горизонтального перемещения выдвижной рамы на ней установлены направляющие катки 15, 16 а на стационарной раме направляюгцие 17 и катки 18. Для автоматического отключения привода выдвижения на...

Номер патента: 698064

Опубликовано: 15.11.1979

Авторы: Володарский, Жадько

МПК: H01H 13/26

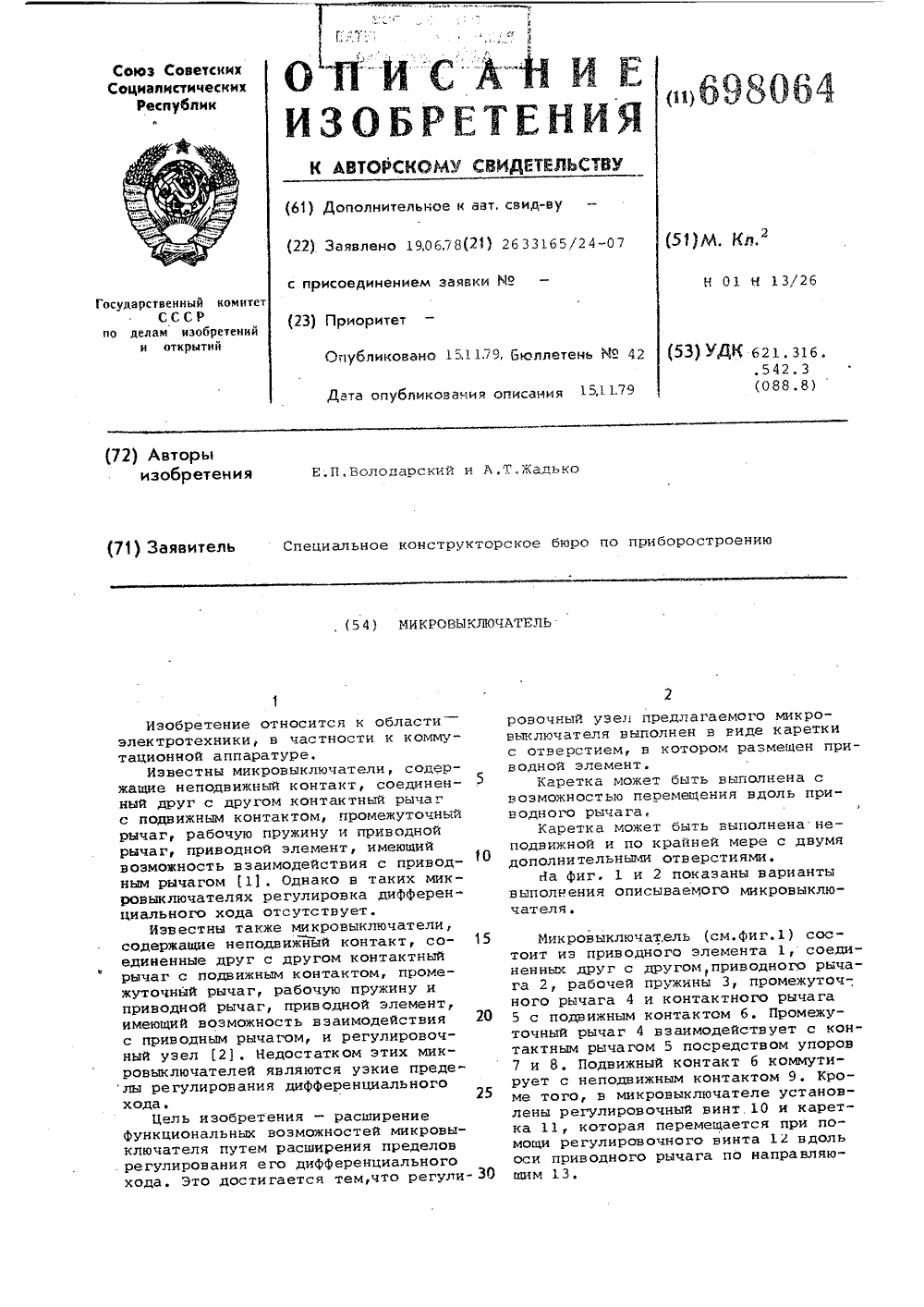

Метки: микровыключатель

...отверстиями.Иа фиг, 1 и 2 показаны вариантывыполнения описываемого микровыключателя. Микровыключатель (см.фиг.1) состоит иэ приводного элемента 1, соединенных друг с другом, приводного рычага 2, рабочей пружинй 3, промежуточ-, ного рычага 4 и контактного рычага 5 с подвижным контактом 6. Промежуточный рычаг 4 взаимодействует с контактным рычагом 5 посредством упорон 7 и 8. Подвижный контакт 6 коммутирует с неподвижным контактом 9. Кроме того, в микроныключателе установлены регулировочный винт.10 и карет" ка 11, которая перемещается при помощи регулировочного винта 12 вдоль оси приводного рычага по направляющим 13.698064 Формула изобретения Риг 2 Состави гель Т.ГроздоваРедактор А.Пейсоченко Техред О. Андрейко Корректор арен Тираж...

Номер патента: 646208

Опубликовано: 05.02.1979

Авторы: Жадько, Романов, Салов, Святогор, Сердега

МПК: G01L 1/18

Метки: сил

...и обратно пропорционален температуре. В. Сердега, Л.В. Святоаж 10 акаэ 1 ППП Патен Фи Ужгород, ул ектная,шим, что позволяет легко (путем подбора количества стабисторов .в цепочке 4 и стабилитрона 5 с подходящим напряжением стабилизации О ) получить необходимую его величину для полной компенсации температурного изменения чувствительности тензо датчика 7. Линейная зависимость 0 и О от температуры (фиг. 2), а следовательно и О - О (прямая 3 на фиг. 2), позволяет получить линейную компенсацию в широком темпера- Ю турном диапазоне. Прямая 4 на фиг.2 демонстрирует температурную зависимость выходного напряжения данного устройства для измерения сил.Из сравнения приведенных на фиг.2 5 кривых следует., что в данном устройстве...

Номер патента: 587521

Опубликовано: 05.01.1978

Авторы: Дидок, Жадько, Курило, Намацалюк, Скляренко

МПК: H01H 47/18

Метки: времени, реле

...включен меж587521 Формула изобретения Заказ 1449 Подписное ЦНИИП Тираж фПатентф 1,ул.Проектная,4 Филиал П г.ужгоро ду выходом времязадающей М С-цепи и анодом второго тиристора.На чертеже приведена принципиальная электрическая схема реле времени.Реле времени содержит тиристоры 1 5 и 2 с резисторами 3 и 4 в анодных цепях, времяэадающую цепь иэ конденсатора 5 и резистора б, стабилитрон 7, диод 8, нагрузку 9, дополнительный конденсатор 10.10Реле работает следующим образом.В исходном состоянии тиристор 1 выключен, а тиристор 2 включен, так как в цепи его управляющего электрода протекает постоянный ток от источника питания через резистор б и стабилитрон 7, конденсатор 5 времязадающей цепи заряжен, а конденсатор 10 разряжен.При поступлении...

Номер патента: 401291

Опубликовано: 05.08.1977

Авторы: Жадько, Романов, Сердега

МПК: H01L 41/10

Метки: полупроводниковый, тензодатчик

...с крнсталлографическим направлением111, а для кремния 1- типа - с 100,Для преобразования механической деформации в соответствующее изменение электрического сигнала, тензореэисторы обычно используются как активные элементы потенциометрических (в) или мостовых (б) схем. Тензопреобразователем фактически, является твеэорезнстор в совокупности с одной иэ указанных схем,Величина изменения падения напряжения нв тензорезнсторе в первом случае (а) или величина раэбаланса моста во втором случае (б) служит мерой деформации,Зависимость выходного. сигнала для схем обоих типов от величины относительного изменения сопротивления активного элемента а 3 в общем случае нелинейна, что особенно заметно при больших деформациях и соответственно болыцих ЬЯЯ,...

Номер патента: 506741

Опубликовано: 15.03.1976

Авторы: Володарский, Жадько, Котляров, Лавров

МПК: F25D 29/00

Метки: испарителя, оттайкой, полуавтоматической, термостат, холодильников

...образом.В положении, когда кнопка 13 оттайки не нажата, термостат работает в режиме термостатирования. В результате естественных теплопритоков температура в холодильнике постепенно возрастает, давление наполнителя в термочувствительном элементе 4 возрастает, и под действием перестановочного усилия последнего уравновешенный рычаг 5 поворачивается по направлению движения часовой стрелки. После прохождения рычагов 5 и 6 через положение неустойчивого равновесия появляются вертикальные составляющие силы перекидывающейся пружины 7, и рычаг 6 мгновенно перебрасывается на регулировочный винт 18. При этом подвижный контакт 16 за счет своей упругости замыкается с контактом 14 электрической цепи холодильного агрегата,В результате работы...

Номер патента: 505571

Опубликовано: 05.03.1976

Авторы: Адамчик, Борщев, Жадько, Жир, Куликович, Пергат

МПК: B29G 1/00

Метки: теплозащиты, формования

...16, что обеспечивает герметичность полости между матрицей 6 и пуансоном 4. Затем подают связующее через канал 25 пуансона 4 от устройства пропиткп 23, При заполнении полости между матрицей 6 и пуансоном 4 связующим через канал 25, выполненный в теле стола 3 и пуансона 4, зеркало связующего рассекается кольцевым выступом 26, расположенным в нижней части матрицы 6.В дальнейшем при повышении уровня связующего между кольцами 11 и 12, компенсаторами 14 и 15 и зеркалом связующего, выступом кольца 12 и выступом матрицы 6 образуется воздушная подушка 27, предотвращающая возможность контакта внутреннего резинового компенсатора 15 со связующим, что дает возможность многократно использовать уплотнение, а другая часть связующего, поступающая...

Номер патента: 439690

Опубликовано: 15.08.1974

Авторы: Жадько, Романов, Сердега

МПК: G01B 7/16

Метки: датчик, полупроводниковый

...более высокой 5 чувствительности, датчик снабжен двумя дополнительными контактами, в том числе, по крайней мере, одним запорным, расположенными на широкой грани на перпендикуляре к ее длинному ребру симметрично относительно 10 упомянутой продольной оси симметрии. оставитель Н. Тимошенк орректор Е. Кашина Редактор М, Макаро. Дворина Заказ 3721/2 Изд.1896 ЦНИИПИ Государственного ко по делам изобре Москва, Ж, РПодписное ия, пр. Сапунова,Тип 3фПредмет изобретения Полупроводниковый датчик механических напряжений, содержащий чувствительный элемент в виде удлиненного параллелепипеда, вырезанного из слитка примесного германия так, что плоскости широких граней его параллельны оси 110, а длинные ребра этих граней лежат в плоскости 110 и...

Номер патента: 393734

Опубликовано: 01.01.1973

Авторы: Володарский, Жадько, Котл, Лавров

МПК: F25D 11/00, G05D 23/01

Метки: 100удк, 2301f, 923(088, кл, п-а(аяtu-••"бнбдис, пая, •»м

...фиг, 1), холодильный агрегат 2 О работает и пошвкает температуру в холодильнике, Давлетне в термочувствительном элементе 4 понижается.Уравновешенны рычаг 5 под действиемпружины 8 поворачивается против часовой 30 стрелки и доходит до положения неустойчивого равновесия, когда рычаги 5 и 8 выходят на одну прямую линию и точки опоры 6, 7, 10 и 11 этих рычагов также выходят иа одну прямую. При этом усилие перекидывающейся пружины 9 направлено по линии продольной оси рычагов 5 и 8, совпадающей с прямой линией силовой нейтрали, определяющей положение неустойчивого равновесия рычагов. В данном положении на рычаги 5 и 8 ие действует никаких моментов сил со стороны перекидывающейся пружины 9. При дальней. шем повороте рычага 5 против часовой...

Номер патента: 359550

Опубликовано: 01.01.1972

Авторы: Бойко, Жадько, Институт, Романов

МПК: G01L 1/18

Метки: датчик, усилий

...чувствительныи элемент1, выполненный,в виде пластичны собственного германния с двумя токовыми выводами, вырезанной так, что плоскости широких граней 2 и 8, на которых обеспечивается максимальная скорость поверхностной рекомбинации за счет шлифования их поверхностей, параллельны оси 110 и направлению тока, лежащему в плотскости 1101 и повернутому на угол 30 по отношению к оси 1111 в сторону оси ООЦ.25 Шарнирные опоры 4 и б соединены с концами пластины, а силопередающие элементы б и 7, показанные условно стрелками, указы,вающими направление действия силы, симметрично расположены на равных расстоя- ЗО ниях а от соответствующих опор 4 и б.Тираж 406 Подписнооткрытий при Совете Министров СССР к 1 я паб д 4/5 Изд. М 1769омитета по делам...

Номер патента: 217826

Опубликовано: 01.01.1968

Авторы: Жадько, Котл

МПК: F16K 31/02

Метки: злектропневматический, клапан

...неподвижный контакт 14 клапана соединены с источником тока Е, При такой схеме включения катушка 2 находится под током только тогда, когда замкнуты контакты 20 и 18 переключателя К и контакты 12 и 14 клапана, Катушка 3 находится под током только тогда, когда замкнуты контакты 20 и 19, 13 и 14.Во время работы клапана канал 17 соединяется с линией высокого давления рабочей среды, канал 1 б - с управляемым объектом, канал 15 - с атмосферой.Если в переключателе К замкнуты контакты 20 и 18, то при замкнутых контактах 12 и14 клапана сердечник б находится в положе. нии, когда запорный элемент 7 клапана закрывает канал 17 с высоким давлением, а управляемый объект со.динен через каналы 15 и 1 б с атмосферой, Пружины 10 создают силу Рнаправленную...

Номер патента: 138174

Опубликовано: 01.01.1961

Авторы: Глувчинский, Жадько, Жарко, Козлов, Лемпель, Семенов, Шандыба, Шкрабак

МПК: B65G 37/02, B65G 47/56

Метки: грузов, конвейерная, сбора, транспортирования, штучных

...7 через муфту 8 и редуктор 9 посредством цепной передачи 10, натяжение которой производится пружинами 11. Короткие ленточные кон- вейеры (сбрасыватели) приводятся в движение гибкими валами 12, а также валами 13, шарнирно соединенными с барабанами б. Подача груза (посылок) от сортировочного транспортера 14 осуществляется приемным рольгангом 15, а сход груза на разгрузочный транспортер 16 -138174рольгангом 17, в конце которого установлена удерживающая груз заслонка 18.Груз, поступающий с сортировочного конвейера 14, проходя фото- датчик 19, включает электродвигатель. После прохождения фотодатчика 20 срабатывает счетчик 21 и останавливаются конвейеры 1. Таким образом, фотодатчики 19 и 20 подают импульсы на включение и выключение конвейера 1...
