Номер патента: 1675710

Опубликовано: 07.09.1991

Авторы: Комаров, Костин, Пенчко

МПК: G01L 21/12, G01L 27/00

Метки: вакуумметра, градуировки, теплового

...проводить при давлении 582 Па, при этом а= 0,667,Таким образом, градуировочная характеристика вакуумметра калибруется вначале при бесконечно малом давлении (й = 0),25 30 35 40 45 50 4затем при давлении 582 Па (а = 0,667) и приатмосферном давлении (а = 1). В результате коррекции градуировочной характеристики реального преобразователя пилообразным сигналом (фиг,2, кривая б) получают результирующую зависимость погрешности показаний вакуум- метра (фиг.2, кривая в),Таким образом, при реализации предлагаемого способа градуировки при измерении давления, например, преобразователем типа ПМТ- 3 возможноснижение погрешности до 15-20, т.е, в 2-3 раза,Максимальное напряжение на выходе блока коррекции может быть паспортным параметром, измеряемым для...

Номер патента: 1543270

Опубликовано: 15.02.1990

Авторы: Пенчко, Сущинский

МПК: G01L 21/30

Метки: давления, ионизационного, преобразователя, эквивалент

...блоком вакуумметра, диапазон допустимых измененийтока накала катода,Диод 11, переключатель 12 в замкнутом состоянии и резисторы 4,5,6 и 408 имитируют работу модулятора при высоком давлении - разные токи в цепиусилителя при высоком напряжении намодуляторе и нулевом.При занулении модулятора диод 11 45не пропускает ток в .обратном направлении, а напряжение во всех точкахцепи резисторов 4-6 равно напряжениюсмещения катода.При разомкнутом переключателе 12диод 11 и резисторы 4-7 имитируют работу модулятора при низком давлении,когда относительная разность токовв цепи коллектора ионов мала из-заналичия для обоих случаев (зануленныймодулятор или при высоком напряжении)неизменного фонового тока,Эквивалент работает следующим об"разом....

Номер патента: 1472777

Опубликовано: 15.04.1989

Авторы: Костин, Пенчко

МПК: G01L 21/30

Метки: вакуумметр, ионизационный

...представляет собой вольтметр,45измеряющий при низких давлениях падение напряжения на входном резистореот ионного тока, пропорциональногодавлению а при низком вакууме -Рнапряжение нагрева нити, зависящееот давления. Блок 5 деления определяет отношение напряжения питания нити к току питания и выдает сигнал, пропорциональный сопротивлению нити., Сааре. менные ионизационные вакуумметры оснащаются микропроцессорами, автоматизирующими их работу и выводящими сигнал прямо в единицах давления.Процессор вакуумметра может решить задачу деления с вьводом управляющего сигнала для стабилизатора.Вакуумметр работает следующим образом.При низких давлениях традиционно производится измерение давления ионизационным преобразователем. Электронный...

Номер патента: 1462130

Опубликовано: 28.02.1989

Авторы: Донской, Коган, Пенчко, Шарапова, Янкелевич

МПК: G01L 21/30

Метки: давления, ионизационный, электронный

...ними. Диаметр кольца должен быть больше расстояния между сетками, Этим достигается однородность электрического поля по оси преобразователя. Вывод коллектора защищен заземленным экраном.Электронный ионизационный преобразователь давления работает следующим образом.55При приложении положительного потенциала к верхнему электроду катода 1 относительно нижнего, МДМ-катод эмиттирует электроны. При обратной полярности на катоде эмиссии не происходит. Питание катода осуществляется напряжением чередующейся полярности, При этом, эмиссия модулируется с частотой напряжения питания, а ресурс и стабильность характеристик катода улучшаются в сравнении с однополярным питанием МПМ-катода, приводящим к переносу примесей через слой диэлектрика и...

Номер патента: 669833

Опубликовано: 23.02.1986

Авторы: Берман, Биршерт, Гринченко, Пенчко

МПК: G01L 21/30

Метки: вакуумметр, ионизационный

...покрытия и в конечном счете сокращению его ресурса.Статистика работы преобразователяПМИ-2, в котором установлен воздухостойкий катод на иридиевом керне с покрытием из окиси иттрия, с вакуумметром, стабилизатор которогопостроен по обычной схеме, показывает, что 2/3 преобразователей выходит из строя именно в момент включения катода. Близким по техническойсущности к предлагаемому вакуумметру является вакуумметр, допускающийплавное включение катода преобразователя за счет тепловой инерционностиподогревного катода радиолампы (6 П 6 С или 6 ПЗС, входящей в составстабилизатора тока эмиссии, Катодпреобразователя в вакуумметре подключен к накальному трансформаторупоследовательно с регулирующим трансформатором, вторичная...

Номер патента: 1206636

Опубликовано: 23.01.1986

Авторы: Головяшин, Комаров, Пенчко

МПК: G01L 21/30

Метки: вакуумметр

...путем сравнения сигнала, пропорционального току канала, с сигналом, пропорциональным току эмиссии, и воздействия разностного напряжения этих сигналов на работу стабилизатора тока эмиссии,На чертеже приведена блок-схема вакуумметра.Вакуумметр содержит электронный .ионизационный преобразователь 1 давления, на анод которого подается напряжение с источника 2 питания, в коллекторную цепь преобразователя включен усилитель 3 ионного тока, в катодной цепв - источник 4 питания, регулирующее устройство 5 и датчик 6 тока накала катода. К входу регулирующего устройства 5 подсоединен усилитель 7 стабилизатора, управляемый сигналами с датчика 8 тока эмиссии и сумматора 9. Компаратор 10 сопоставляет сигнал датчика 6 тока с опорным напряжением...

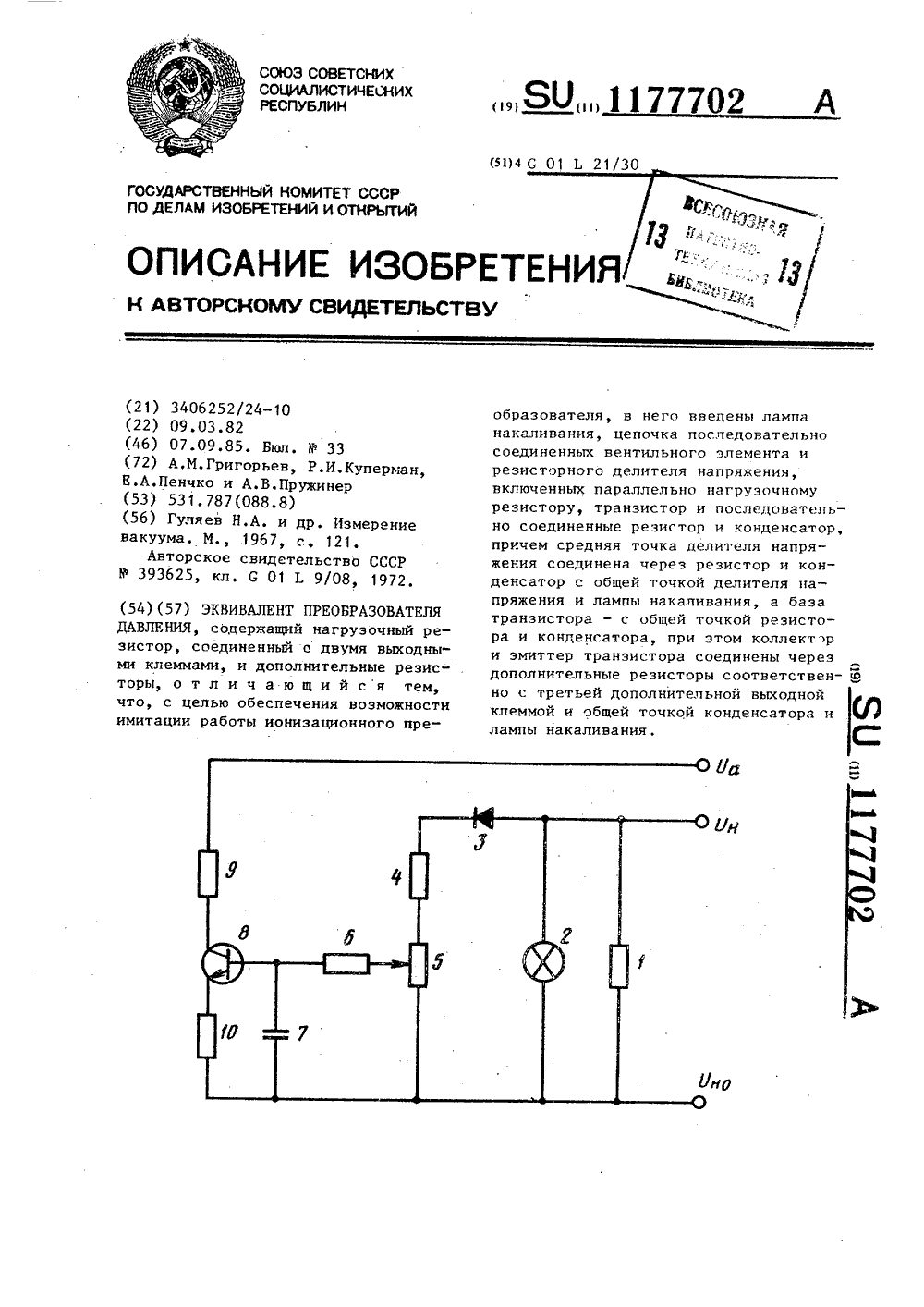

Номер патента: 1177702

Опубликовано: 07.09.1985

Авторы: Григорьев, Куперман, Пенчко, Пружинер

МПК: G01L 21/30

Метки: давления, преобразователя, эквивалент

...вольфрама с температурой, Вкачестве последней удобно использовать автомобильные лампы накаливания шести- или двенадцативольтового напряжения.Элементы 3-10 имитируют термоэмиссионное поведение катода, изменение эмиссии катода с изменением его накала, временную задержку эмиссии ре-. ального полупроводникового катода после его включения.Резисторы 4 и 5 выбираются из соображений создания ниэкоомного для транзисторной цепи источника.напряжения и в то же время они не должны потреблять значительного тока посравнению с элементами 1 и 2.Исходя из этих требований достаточно,чтобы сопротивление резисторов 4 и 5было на один-два порядка больше сопротивления резистора 1 и лампы 2;Величина резистора 5 назначается из условия полностью открытого...

Номер патента: 1012058

Опубликовано: 15.04.1983

Авторы: Дрель, Пенчко

МПК: G01L 21/30

Метки: ионизационный, манометрический

...дополнительными анодом и коллектором ионов и -образной Формы, которые расположены аналогично основеным с противоположной стороны катода,На чертеже приведена принципиаль-,ная.схема преобразователя, 60Преобразователь содержит проволочный катод 1, п "образный анод 2 из тон,кой проволоки и такой же формы коллектор ионов Э.Все электроды находят-,ся в одной плоскости и растянуты на 65 выводах, закрепленных на корпусе 4,выполненном в виде рамки.Возможны два варианта построенияпреобразователя. Один из них: вцентре анод, по краям катод и коллектор ионов. В другом, преследующемцель повышения чувствительности, вцентре расположен катод, рядом сним симметрично две петли анода иснаружи две петли коллектора ионов.В последнем варианте, показанном...

Номер патента: 960564

Опубликовано: 23.09.1982

Авторы: Вдовина, Комаров, Кудряшов, Пенчко, Проказин

МПК: G01L 21/34

Метки: газа, давления, многопозиционного, разреженного

...с полярностью напряжения на:входе измерителя, а потенциал большепотенциала на входе измерителя, приэтом переключатель коммутатора соединен с измерителем разрядного тока,зоа коммутируемые точки - с соответствующими цепями между преобразователем и вентильным элементом.Повышение быстродействия измерения давления разреженного газа дости- Згается в этой схеме незначительным изменением потенциала в линии измеренияразрядного тока при подключении к измерителю различных преобразователей.На чертеже приведена принципи Оальная электрическая схема устройства.Устройство содержит магнитные электроразрядные преобразователи 1, высоковольтный источник 2 напряжения, 4высоковольтную линию 3, измеритель4 разрядного тока, вентильные элементы 5 прямой...

Номер патента: 712706

Опубликовано: 30.01.1980

Авторы: Королинский, Пенчко, Ханина

МПК: G01L 21/34

Метки: манометрический, электроразрядный

...конструкциях порядка 5 10 В/см. Этот градиент поля, как показали проведенные экспериментальные исследования, вызывает авто- электронную эмиссию 10 - " А с проволоки диаметром 6 мкм и длиной 10 мм, Эмиссия с проволоки обусловлена шероховатостью ее поверхности. Автоэлектронный ток зажигает разряд в преобразователе.Электронный ток, проходя через изолятор, увеличивает потенциал петли, снижаст градиент электрического поля и дальнейшего роста тока не происходит. Изолятор выполняет функцию балластного резистора, ограничивающего автоэлектронный ток. Величина сопротивления изолятора 5 определяется из условия, чтобы поджигающий разряд автоэлектронный ток был на один-два порядка меньше минимального рабочего тока Ур.при напряжении на петле...

Номер патента: 684354

Опубликовано: 05.09.1979

Авторы: Комаров, Панюшкин, Пенчко

МПК: G01L 21/34

Метки: вакуумметр

...состоит нз манометрического преобразователя 1, работукЬторого обеспечивает блок питания 2.цепь выходного сигнала манометрического преобразователя 1 соединена свходомфа операционного усилителя 3. Операционный усилитель 3 поэтому входу шунтирован логарифмирующим устройством 4. Выходной сигналс операционного усилителя 3 подаетсяна измерительный прибор 5 (например,вольтметр) . Другой вход б операционного усилителя 3 соединен сосредней точкой резисторного.делителя, один из концов б которого связан с источником постоянного опорного напряжения 7, а другой 8 - свыходом выпрямителя 9 сетевого напряжения,Токовой сигнал с выхода манометрического преобразователя 1 можнопредставить в виде суммы двух слагаемых: номинального значения 1 н...

Номер патента: 678363

Опубликовано: 05.08.1979

Автор: Пенчко

МПК: G01L 21/30

Метки: вакуумметр

...тиристора подсоединен к точке эмиттерной цепи между нагрузочным резистором и транзистором, к базе которогоподключен резистор смещения накалакатода преобраЗователя,На чертеже показана принципиальная электрическая схема вакуумметра.Он содержит манометрический преобразователь 1, усилитель 2 ионноготока, накальный трансформатор 3.Последовательно с катодом преобразователя 1 включен тиристор 4, Параллельно трансформатору 3 установленывентильный элемент 5 и конденсатор6, соединенные последовательно так,что вместе с тиристором 4 и катодомпреобразователя 1 образуют замкнутыйпроводящий контур. Между конденсатором 6 и катодом тиристора 4 установлена усилительная цепочка на основетрансформатора 7 и резистора 8, Управляющий электрод тиристора 4...

Номер патента: 667810

Опубликовано: 15.06.1979

Авторы: Пенчко, Фальковский

МПК: G01F 1/34

Метки: газа, измеритель, потока, разреженного

...сигнала в постоянный; второе логарифмическое устройство 5; устройство 6, пропускающее постоянную, но задерживающее переменную составляющую сигнала (фильтр), например в виде ййдукционного дросселя; сумматор 7; регистрирующий прибор 8.667810 Формула изобретения итель О. Лугов5 рли СостаТехред ОТираж 8ударствизобретЖ - 35,ент, г. Редактор М. Харитонов Заказ 3448/35 Корректор А, ГрПодписноетета СССРкрытийнаб., д. 4/5л. Проектная, 4 нко ЦНИИПИ Госпо делам113035, Москва, филиал ППП Пат етйого коми ний и от Раушская Ужгород, уУстройство работает следующим образом.Выходной сйгнал майометрйческого п)еобразователя-датчика- давления, установленного в преобразователе потока (модуляторе потока) 1, соСтойт из двух"составляющих: постоянной,...

Номер патента: 611114

Опубликовано: 15.06.1978

Авторы: Комаров, Пенчко

МПК: G01F 1/34

Метки: газа, измеритель, потока, разреженного

...разреженного газа.Целью изобретения является обеспече ние возможности измерения скорости откачки разреженного газа.Это достигается тем, что предлагаемый измеритель снабжен логарифмируюшим устро ством, вход которого подключен к манометрическому преобразователю а выход через конденсатор - к измерительному прибору,На чертеже представлена принципиальная схема описываемого устройства.В корпусе 1 устройства установлены модулятор 2 потока (заслонка) и манометрический преобразователь 3, цепь выходсигнал манометрического З,установленного в кор ух составляюших: посто ной давлению Р в зоне и и откачки;, Андрейчук Корректор П. Макаревич Редактор С, Хейфиц Г Тираж 872 Подписноерственного комитета Совета Министров СССРпо делам изобретений и...

Номер патента: 603848

Опубликовано: 25.04.1978

Авторы: Орлеанская, Пенчко

МПК: G01F 1/34

Метки: газа, измеритель, потока, разреженного

...ИЗМЕРИТЕЛЬ ПОТНА РАЗРЕЖЕННОЮ ГАЗ603848 3В корпусе 1 иэмернтеля размещены мвнометряческяй преобразователь 2 и растянутыйна гибких нитях 3 держатель 4 с заслонкой8 и мвгнятом 6. Магнит находится в полеэлектромагнита 7. Измеритель потока снабжен индуктивным датчиком 8 скорости двнжейня заслонки,б, визуальным индикатором9, усилителем 10 н блоком сравнения 11,а выходы усилятеля н блока сравнения соединены состабилизирующим устройством12, которое подключено к обмотке электромагнита 7. Манометрический преобразователь 2 связан с устройством 13 отсчетапотока. /В процессе работы качание заслонки 8 15я магнита 6 регистрируется индуктивнымдатчиком 8, Последний регистрирует качание магнита 6. Наведенная в нем ЭДСподается нв визуальный индикатор 9,...

Номер патента: 575522

Опубликовано: 05.10.1977

Авторы: Пенчко, Фурсов, Ханина

МПК: G01L 21/34

Метки: магниторазрядный, манометр

.... ИОм и инверснсмагнетронном режимах рабь.ты, Ток разряда в инектрораэрядных мане метрах Явдяетси мерой давдении. РабОта элеетрор,ьзрядных манометров на давление нище т. 0 мм от.сГ. требует Обезгаживаниу электродов Ы.Известен также мами Электродами В кот нометр с прогреваемыОром центральный атей щ трои выпопнен В виде спиради иди провопочки, что позводиет обезгажиВать эпеетрод маф номвтра электронной бомбардировкой ахи ето го снимается магнит, аспираль, или проволочка накадивается зпектрическим током до получении эмиссии 5-АТОМА, К внешнему епектроду прикладывается боньщое попожитедьное напряжение порядка иескопьких ки довопьт. При зпектронном токе 10 МА на внен 1 нем электроде (аноде в режиме обеэГаживания) Вндедяется мотнность В...

Номер патента: 502223

Опубликовано: 05.02.1976

Авторы: Григорьев, Пенчко, Фурсов, Хавкин

МПК: G01F 1/00

Метки: величины, газового, давлениях, низких, потока

...потока Я, величину которого необходимо определить; 2 - измерительная камера известного постоянного объема Р 2, 3 - манометрический преобразователь, Я - газовый поток из манометрического преобразователя 3; 4 - трубопровод (штенгель), соединяющий камеру 1 с камерой 2; 5 - заслонка, модулирующая поток на входе в измерительную камеру 2,Поток газа из камеры 1, проходя через вращающуюся заслонку 5, становится пульсирующим, Переменная составляющая давления Лр в измерительной камере 2 пропорциональна величине измеряемого газового потока С, равного Я = К 12 ЛР15 где К - постоянный коэффициент, Г - частота вращения заслонки. Постоянный поток Я, из манометрического преобразователя 3 приводит к увеличению или уменьшению постоянной составляющей...

Номер патента: 453575

Опубликовано: 15.12.1974

Авторы: Королева, Пенкин, Пенчко, Савельев, Смирнов

МПК: G01F 1/34

Метки: газа, измеритель, потока, разреженного

...представляет собой часть по верхности цилиндра, качающейся (вращающейся) относительно оси 6. Заслонка 5 закреплена на оси 6, подвешенной на гибких упругих растяжках 7, На оси 6 закреплен магнит 8, находящийся в поле электромагнита 9. Он 10 обеспечивает качание заслонки 5 с частотойпитания электромагнита 9 переменным напряжением. При качании заслонка 5 соединяег измерительную камеру 10 с установленным в ней манометрическим преобразователем 3: то 15 с линией источника потока, то с линией откачки.Устройство работает следующим образом.Газ движется, например, слева направо. Втот момент, когда заслонка 5 перекрывает от верстие справа, газ заполняет измерительнуюкамеру 10 с манометром 3. К моменту полного перекрытия отверстия с правой стороны...

Номер патента: 440555

Опубликовано: 25.08.1974

Автор: Пенчко

МПК: G01F 1/00

Метки: величины, газа, потока, разряженного

...на сопротивление течению потока газа У или 30 умноженная на газовую проводимость в за= РЛр соб абсолюо от прововлений Лрсистемы.рение малэтому метдимости, са существаждым изффективн тен, величина потокадимости диафрагмы Р на ней и не зависит ых потоков разреженоду требует диафрагмтем чтобы разность енно выше флуктуаманометров. Это резую быстроту откачки спечить высоку етения дим ость.ется тем,переменно поток газа в трустично перекрыва Данный спо зависит тольк и разности да от параметров Однако изме ного газа по малой прова давления был ции отсчетов к ко снижает э системы. Цель изобр газовую прово Это достига бопроводе пото с одной, то с другой стороческого преобразователя, устатрубопроводс, измеряют перена сопротивлении потоку газа...

Номер патента: 439701

Опубликовано: 15.08.1974

Авторы: Григорьев, Пенчко, Смирнов, Фурсов

МПК: G01F 1/00

Метки: газа, измеритель, потока, разреженного

...два магнита 6 и7 (или один магнит, а другой - ферромагнетик), и двигателя 8,При работе двигатель 8 с помощью магнитной передачи (6 - 7) заставляет вращатьсязаслонку 3. Вращаясь, заслонка 3 изменяетпоперечное сечение канала трубы 1, по которой проходит газ. Модуляция проводимоститрубы 1 приводит к модуляции потока газа,движущегося по ней. По переменной составляющей давления, измеренной манометрическим преобразователем 2, можно судить о потоке газа. Поток газа Я равенЯ=а ЬР ,где ЬР - разность между максимальным и минимальным отсчетами давления манометрическим преобразователем 2 (переменная составляющая давления);а - коэффициент, зависящий от режима работы измерителя потока;) - частота вращения заслонки 3;Р - объем измерительной...

Номер патента: 356500

Опубликовано: 01.01.1972

Авторы: Винник, Мейзеров, Пенчко, Хавкин, Шкл

МПК: G01L 21/30

Метки: 356500

...получения номинальной эмиссии катода преобразователя 1 ттрн давлении 25 вблизи верхней границы рабочего диапазона.Когда сопротивление 7 заскорочено, стабилизатор 3 работает в своем номинальном режи ме 1 и поддерживает постоянство рабочего значения тока эмиссии в цепи катода преобразо- ЗО вателя 1 в рабочем диапазоне давлений,356500 15 Составитель О, ПолевТехред А. Камышникова Тюрина Редактор С. Хейф оррект Изд,1602 Тираж 406 Подписноеделам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д, 4/5 Заказ 558/2067ЦНИИГ 111 Комитета п, Харьк, фил, пред, Патент Схема защиты,катода от перегрузок по давлению с автоматическим,вводом в режим при рабочих давлениях действует следующим образом.При выключенном накале...

Номер патента: 304468

Опубликовано: 01.01.1971

Авторы: Комаров, Пенчко

МПК: G01L 21/10

Метки: вакуумметр, теплоэлектрический

...и графики относительных ошибок измерения давления; нафиг, 3 - градуировочные кривые маномегрического преобразователя МТс очувствлением на краях диапазона.Вакуумметр содержит манометрический преобразователь 1, включенный в плечо мостовойизмерительной схемы 2, к диагоналям которойподключен генератор-усилитель 8 и регистрирующий прибор 4, включенный параллельнопрсобразователю.В цепь регистрирующего прибора 4 последовательно включены переменный резистор б ипостоянный резистор б, параллельно которому подключена цепочка из соединенных последовательно источника 7 постоянного напряжения и дополнительного переменного резистора 8.В одну из диагоналей моста подается напряжение питания моста от генератора-усилителя, с другой снимается...

Номер патента: 293187

Опубликовано: 01.01.1971

Авторы: Винник, Мейзеров, Пенчко, Хавкин, Шкл

МПК: G01L 21/30

Метки: рабочего, участка

...тем, что одному и томуже значению тока коллектора могут соответствовать два значения давления.Если на коллектор при работе преобразователя прц низких давлениях (на участке вос ходящей кривой) подать более отрицательное относительно остальных электродов напряжение, то это приведет к сокращению пути электронов, на котором они ионизуют газ, и ток в цепи коллектора уменьшится. Если же 20 на коллектор преобразователя при его работена высоких давлениях (нисходящий участок кривой) подать более отрицательное относительно остальных электродов напряжение, то это приведет к увеличению скорости движе ния ионов к коллектору, уменьшению времени пребывания ионов в пространстве, снижению рекомбинации ионов ц, следовательно, к увеличению ионного тока...

Номер патента: 233259

Опубликовано: 01.01.1969

Авторы: Воротилин, Козырева, Краснов, Пенчко, Семин, Хавкин, Чекрыгин

МПК: G01L 27/00

Метки: градуировки, манометрических, поверки, преобразователей

...термокамеру с воздухоохладителем И.На передней панели термокамеры установлен катетометр 14 для визуального наблюдения. Холодильный агрегат 15 и агрегат откачки 16 соединены с термокамерой и воздухоохладителем посредством трубок 17.Воздухоохладитель содержит испаритель 18 для охлаждения газообразного фреона, электродвигатель с вентилятором 19, боковые люки 20 для поступления воздуха из окружающей среды и сливную трубу 21 для стока воды, образовавшейся при оледенении испарителя.Работа устройства заключается в следующем,Включая агрегат откачки 16, откачивают набор компрессионных манометров 10, включают нагреватели 6 и в термокамере создают температуру 300 - 350 С. В течение 3 - 4 сссс вся вакуумная система обезгаживается при непрерывной...

Номер патента: 190632

Опубликовано: 01.01.1967

Автор: Пенчко

МПК: G01L 21/34

Метки: ионизационный, манометр, электронный

...измерения давления в системах с магнитным полем, вектор напряженности которого изменяется в плоскости, перпендикулярной оси прибора, стержневой катод расположен вдоль оси прибора, коаксиально с катодом установлен коллектор ионов, а между ними по краям расположен анод, выполненный в виде двух дисков с втулками в центре. Известны ионизационные манометры, работающие в магнитном поле, например манометр Хаустона, состоящий из цилиндрического анода, коллектора ионов, экрана и П-образного катода, установленного внутри прибора около экрана,Цель изобретения - измерение давления всистемах с магнитным полем, вектор напряженности которого изменяется в плоскости,перпендикулярной оси прибора, 10Это достигается тем, что катод манометрав виде...

Номер патента: 152113

Опубликовано: 01.01.1962

Авторы: Григорьев, Ничипорович, Пенчко

МПК: G01L 21/34

Метки: катодом, магнитронный, манометр, холодным

...2 манометра состоит из двух дисков 4 и 5, натянутой между ними тонкой 1 диаметром несколько микронов) проволочки б и расположенной вокруг этой проволочки цилиндрической сетки 7 диаметром не более 3 л 1 льНа анод 1 подается постоянное напряжение порядка киловольт, Вдоль оси манометра создается постоянное магнитное поле, превышающее критическое. Мерой давления служит разрядный ток. В целях исключения из измерительной цепи тока автоэлектронной эмиссии с катода 2 в направлении анода 1, который может дать в этой цепи постоянную фоновую составляющую, а также для защиты от других наводок, служит заземленный экран 3, находящийся практически под потенциалом катода 2. Для того, чтобы обеспечить разряд, при включении ма152113 нометра (положение 8...

Номер патента: 146559

Опубликовано: 01.01.1962

Автор: Пенчко

МПК: G01L 21/30

Метки: ионизационный, манометр

...по чувствительности.На чертеже схематически изображен описываемый ионизационный манометр в двух проекциях.Электродная система манометра состоит из трех параллельно расположенных пластин 1, 2 и 3. Крайние пластины 1 и 3 служат коллектором ионов, а средняя пластина 2, в которой имеется овальный вырез 4, выполняет функции анода. Воздухостойкий иридиевый катод 5 имеет П-образную форму. Активная горизонтальная часть катода покрыта двуокисью тория или окисью иттрия и располагается в овальном вырезе анода.Образующиеся ионы газа поступают на коллектор, Так как катод работает в режиме насыщения, то распределение электронов по всей поверхности катода примерно равномерное, Смещение катода в горизонтальной плоскости овального выреза практически не...

Номер патента: 145037

Опубликовано: 01.01.1962

Автор: Пенчко

МПК: G01L 21/34

Метки: ионизационный, манометр

...от одного из этих электродов, пр;летал к другому электроду ровно через полпериодг. На втором электроде, коэфф;1 ццснт вторцчноц эмиссии которого Оольше 1, ОР ВыоиВ 2 ет неско.1 ько элскгрОНОВ, которые, так как в этот момент происходит изменение знака на электродах, устремляются на псрВый электрод, и так да,псе, В конце концов з 1 сжду электродами Д, и Д устанавливается непрерывное, резонансОе с приложенной частотой колебание электронов, Величина потока ограни145037 чивается плотностью пространственного заряда самого электронного потока, а также пространственным влиянием отрицательного поля коллектора.Такое высокочастотное резонансное движение электронов в манометре с постоянной геометрией возможно в какой-то определенной зоне...

Номер патента: 142062

Опубликовано: 01.01.1961

Автор: Пенчко

МПК: G01L 21/32

Метки: ионизационный, манометр

...фоновый электронный ток фотоэмиссии.С целью уменьшения фонового электронного тока и расширения диапазона измеряемых давлений, в предлагаемом манометре применсц секторный экран, а коллектор выполнен в виде пластин, расположенных по радиусу в секторах, затененных экраном.На чертеже изображена принципиальная схема предлагаемого ионизационного манометра в поперечном разрезе.Ионизациопный манометр цилиндрической конструкции содержит катод 1, анодцую сетку 2 и коллекторные пластины 3, расположенные по радиусу, Коллекторные пластины 3 затенены от анодной сетки 2 экранами 4, так что рентгеновское излучение с анодной сетки 2 не попадает на коллекторные пластины д.Благодаря этому в цепи коллекторных пластинновый электронный ток фотоэмиссии, что...

Номер патента: 134475

Опубликовано: 01.01.1960

Автор: Пенчко

МПК: G01L 21/32

Метки: ионизационный, манометр

...лнительпый да;д лампытоянн рения ьсног Известные ионизационные вакууметрические лампы с термокатодом имеют не меньше трех электродов: катод, анод и коллектор ионов. Нижний предел давлений, измеряемых такими лампами, определяется величиной фонового тока фотоэлектронов, эммитируемых коллекгором, которые появляются в результате оолучения коллектора мягкими рентгеновскими лучами, возникающими при торможении электронов на поверхности анода.В описываемом ионизационном манометре исключено влияние фотоэлектронной эмиссии с коллектора, благодаря чему появляется возможность расширить нижние пределы давлений, измеряемых манометрическим устройством, На анод лампы диодной конструкции, находящейся под постоянным отрицательным потенциалом...
