G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров

Номер патента: 879438

Опубликовано: 07.11.1981

Авторы: Алексеев, Быховский

МПК: G01B 7/12, G01N 27/90

Метки: автоматической, сортировки, цилиндрических

...распределения поля допуска на диаметр по егодлине. Цикличность работы устройства задается распределителем 14, кото"рым управляет тактовый генератор 13,Частота тактового генератора 13 выбрана с учетом максимально возможнойскорости перемещения изделия 17.последовательность импульсов Ос выхода распределителя 14 показанана Фиг.2.Э интервале времени"2 осуществляется установка в исходное состоаззие реверсивного счетчика.В интервале времени г- г 2 распределитель .14 дает разрешение на поступление импульсов О 4 из блока 13 хранения информации о расстоянии О на суммирующий вход реверсивного счетчика.5В интервале времени г -г подает 4 ся разрешающий потенциал от распределителя 14 на управляющий вход одного из автогенераторов 4 и одновремейно через...

Номер патента: 883649

Опубликовано: 23.11.1981

Автор: Фурман

МПК: G01B 7/12

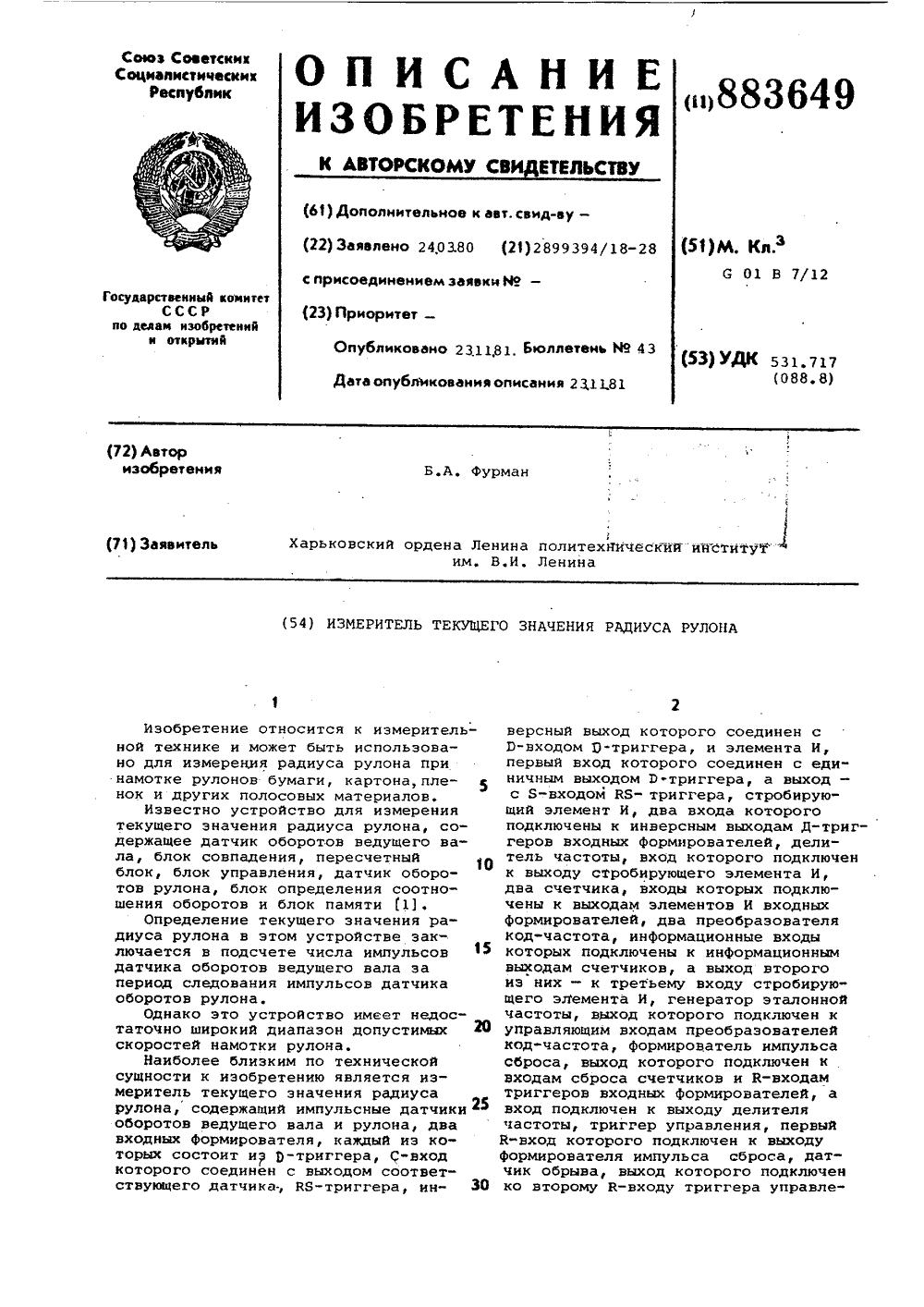

Метки: значения, измеритель, радиуса, рулона, текущего

...триггер 16.Обнуление всей схемы производится выходным импульсом Формирователя 15 15 импульса сброса, фиксирующего окончание второго этапа измерения. При этом обнуление блока 20 отсчета производится с задержкой, определяемой элементом 18 задержки. Элемент И 21 2 О открыт сигналом 1 ф с инверсного выхода триггера 24.В том случае, если на первом этапе цикла измерения (в режиме малых скоростей вращения) значение любого из числ Б или И окажется превышающим емкость счетчика 9 или 10, импульс переполнения счетчика через логический элемент 2-2 ИИЛИ 22 вызывает.срабатывание триггера 24 в состояние 1. Выходы триггера управ- Зо ляют прохождением через логический элемент 2-2 ИИЛИ 23 на входы элементов И 7 эталонной частоты. Состояние О триггера 24...

Номер патента: 885801

Опубликовано: 30.11.1981

Авторы: Ермаков, Мансуров, Никитин

МПК: G01B 11/26

Метки: колес, проверки, средства, транспортного, углов, управляемых, установки

...18.Проектор 11 установлен в корпусе 19 и связан с ним посредством регулировочных винтов 20. Корпус 19 жестко связан со стержнем 21, установленным подвижно в направляющей стойке 22, закрепленной на опорнойплите 23.Стержни 2 фиксируются в направляющей стойке 22 винтом 24. Проектор 11 содержит источник света 25, линзы 26 и 27,объектив 28 с фиксатором 29. 1На дисках управляемых колес 6 и 7 закреплены зеркальные отражатели 30 и 31,а на боковых стенках осмотровой канавыустановлены подъемники 32 и 33. Зеркальные отражатели 30 и 31 закреплены надисках управляемых колес посредством регулировочных винтов (не показано),Устройство работает следующим образом,Транспортное средство 8 заезжает управляемыми колесами 6 и 7 на поворотные круги 4 и 5...

Номер патента: 887913

Опубликовано: 07.12.1981

Авторы: Ефимов, Соколов

МПК: G01B 5/08

Метки: активного, размеров, скоба, трехконтактная

...штоком упорного наконечника,3 8879На ползуне 9 имеется зубчатая рейка, связанная с колесом 12, Колесо 12жестко закреплено с шестерней 13, которая связана с колесом 14. Передаточное отношение колес 14 к шестерне 13равно 1, 4. Диаметры делительной окружности колес 12 и 14 одинаковы.Шток 5 с упорным наконечником 6расположен в направляющих 15 и 16,установленных на корпусе 1 под углом 1645 по отношению к направляющим 10и 11. На штоке 5 имеется рейка 17,связанная с колесом 14, На конце штока 5 закреплена гайка 18, охватывающаяходовой винт 19, Ходовой винт 19 имеет внутреннюю резьбу с шагом, значительно меньшим шага наружной резьбы.По внутренней резьбе в ходовой винт 19ввернут винт 20 тонкой настройки, который ограничен от осевого перемещения...

Номер патента: 887914

Опубликовано: 07.12.1981

Автор: Белецкий

МПК: G01B 5/18

Метки: резьбовых

...на нем при нагружении штока со стороны контактного элемента усилием, превосходящим усилие тарированной пружины 5. о 5 Для регулировки усилия тарированной пружины 5 на штоке 2 устанавливается регулировочное кольцо 7. Регулировка положения торца контактногоэлемента 4 относительно резьбы корпуса1 обеспечивается изменением положения упора 3 на штоке 2,Контроль с помощью предлагаемогоустройства осуществляется свинчиванием проверяемой крышки с резьбой кор-. ЗО6пуса 1 устройства с моментом, которыйустановлен.,для свинчивания крышки ссосудом и производится в два этапа,Вначале крышка контролируется с помошыо устройствами у которого резьба 35на корпусе 1 выполнена по верхнемупредельному отклонению диаметра резьбы сосуда, В этом случае...

Номер патента: 887915

Опубликовано: 07.12.1981

Авторы: Бессокирный, Кудрицкий, Луцышин

МПК: G01B 5/24

Метки: взаимного, звездообразных, корпусах, несколькими, отверстиями, отклонений, поверхностей, радиальными, расположения, центральным

...12 измерения величины непаралпепьности (см. фиг. 1 и 3).Упор и индикатор 11 измерения величины непересечения отверстий размещены в плоскости оси узла центрирования по радиальному отверстию, перпендикулярной оси поворотной оправки, аиндикатор 12 измерения величины непарвплельности смещен от этой плоскости на расстояние с. Индикатор 1 1 удвпен от упора в плоскости измерения величины непересечения на расстояние Ъ,в проекция нв эту плоскость смешенияиндикатора 12 равна .с (см. фиг. 3). 4Для обеспечения комплексной проверки корпуса устройство может быть снабжено и другими измерителями, например измерителем углового расположения боковых отверстий, выполненным,например, в виде многогранника 13 ивзаимодействующего с ним индикатора. 14,...

Номер патента: 887916

Опубликовано: 07.12.1981

Автор: Баранов

МПК: G01B 5/25

Метки: оси, разметки, трубопровода

...8, винт 9 фиксации каретки на направляющей, направляющуюЗ) 10 с уклономером 11,Устройство для разметки оси, трубо-провода работает следующим образом,На шкале уклономера 11 направляюФшвй 10 устанавливают каретку 5 и фикособетого пр ить креплении его заданным уке близким теэобретению явэметки осейкорпус с двмаркировочны нческим реляется устройрубопровода,умя упорами и м приспособле Нанболе шепнем к и ство для ра содержащее кареткой с кием 2 . Однако при помощи эдения невозможно произвку оси трубопровода прина вертикальную стену слоном,РАЗМЕТКИ ОСИ ТРУБОПРОВОДА1, Авторское свидетельство СССР1 М 143559, кл, ( 01 С 03/02, 1961. оставитель А, ШакировехредС. Мигунова Корректор О,. Хейфиц,едак Подписноекомитета СССРи открытийушская наб.,...

Номер патента: 887917

Опубликовано: 07.12.1981

Авторы: Авдейчиков, Ванкевич, Шугаев

МПК: G01B 5/30

Метки: исследуемый, объект, тензометра, установки

...является повышение точности измерений.Указанная цель достигается тем, что 35устройство для установки тензометрана исследуемый объект снабжено стержнем для опоры на исследуемый объекти упругим элементом, один конец которого соединен со свободным концомстержня, а другой - со свободным концом струныНа чертеже показано предлагаемоеустройство для установки тензометрана исследуемый объект.887917 ра и устройства для его установки на исследуемый объект,Устройство содержит струну 1, пред- назначенную для соединения одним концом с исследуемым объектом 2 и средней частью с чувствительным элементом 3 датчика 4 тензометра, стержень 5 для опоры на исследуемый объект 2 и упругий элемент 6, один конец которого соединен со свободным концом стержня...

Номер патента: 887918

Опубликовано: 07.12.1981

Автор: Бруфман

МПК: G01B 7/04

Метки: перемещений, подвижного, продольных, стержневого, типа, элемента

...плоскости, в которойлежат оси 2 роликов 3, выполненных ввиде кольцевых постоянных магнитов, барабаны 4 с магнитными метками, установленные на осях 2 и терконы 5, служащие в качестве преобрвзоввтелей углаповорсеа роликов 3,Устройство содержит четное количествороликов, что обеспечивает замкнутое матснитное поле вокруг элемента 1, котороеФувеличивает мвгнитное сцепление всехроликов 3. из-зв взвимного притягиванияпротивоположных кольцевых мвгнитов.Составитель А. Куликов ая Техред А. Савка Корре Поное ета СССРоткрытий кая наб., д, 4 3 д, уп. Проектная, 4 П."П г. У 38879Устройство работает следующим образом,Для измерения линейного перемещения элемента 1 на него устанавливают ролики 3 таким образом, чтобы все кольцевые...

Номер патента: 887919

Опубликовано: 07.12.1981

Авторы: Арустамов, Эстерлис

МПК: G01B 7/02

Метки: дугового, оплавления, разряда, степени, электродов

...устойчивого режима горения дуги переключающим устройством переключают анод или катод и вспомогатель- .ный электрод к источнику переменноготока. Процесс осцкппогрвфируется, и поосциллограмме определяют наличие оплавления на аноде или катоде. Вспомогательный электрод в технологическом процессене участвует и заведомо не являетсяоплавленным, в связи с этим осцашограммы имеют вид, показанный нв чертике( ь ),между электродами при приложенном к нимпеременном напряжении, будет определяться только термоэлектронной эмиссией сразогретой поверхности катода, В случаеприложенного к электродам переменногонапряжения они попеременно имеют отрицательный и положительный потенциапы,Термоэлектроннвя эмиссия осуществляется только с электрода, который...

Номер патента: 887920

Опубликовано: 07.12.1981

Авторы: Сыромятников, Титенко

МПК: G01B 7/04

Метки: движущихся, длины

...память, на выходе которой в исходном состоянии устройства сохраняется сигнал нулевого уровня. Устройство работает следующим обра-зом. Измеряемое изделие 11, перемешаясьтранспортирующим механизмом 12 в направлении, указанном на чертеже стрелкой, воздействует сначала на датчик 1, а затем на датчик 2.При воздействии изделия на датчик 1 на выходе элемента 8 И возникает сигнал; который поступает на управляющий вход многовходовой вентильной схемы 9, вызывая тем самым запись в счетчик 7 черезкодовые входы кода расстояния междудатчиками 1 и 2 положения, установленного в блоке 10 задания кода, После воздействия изделия на датчик 2 на входахэлемента 6 И собираются условия для прохождения импульсов с преобразователя 3 частоты вращения...

Номер патента: 887921

Опубликовано: 07.12.1981

Авторы: Вейнгер, Городнов, Пьянков, Садчиков, Серый, Третьяков

МПК: G01B 7/30, G01D 5/20

Метки: датчик, положения, углового

...установлен дисковый ротор 2, выполненный из частично метал- лизированного диэлектрика, например из фольгированного стеклотекстолита, небью-. щегося стекла, фарфора и т,п. По обе сто- ЗЗ роны от дискового ротора 2 установлены два элемента 3 и 4 статора 5, На элементе 3 статора 5 размещена плоская секционированная измерительная обмотка 6, а на элементе 4 - обмотка 7 возбуждения, фф выполненная в виде кольца, соосного с осью вращения ротора 2 и утопленного в канавку ротора, Элементы 3 и 4 статора выполнены из магнитодиэлектрика и являются магнитопроводами. Секции изме рительной обмотки 6 образуют две системы печатных обмоток, сдвинутых между собой на угол (+3 Г) эл. радиан, где- целое число. 56Металлизация дискового ротора 2...

Номер патента: 887922

Опубликовано: 07.12.1981

Авторы: Мохель, Ринкевичюс, Салганик, Сидорин, Толкачев, Черствов

МПК: G01B 11/16

Метки: деформаций

...излучениемфиксируют экстреы Допплера дляют поле кваэистаформулам: Сэтой целью периоди объект, зондируют рактерным точкам,ные значения частот й точки и определя ких деформаций по 32х -кЬЯ ф. ения являерений. Изобретение относится к измерительной технике, а более конкретно к измере,нию деформаций оптическими методами.Известен способ измерения деформаций, заключающийся в том, что объект освеща-. кажд ют когерентным монохроматическим иэлу- ф тиче чением, регистрируют излучение фотопри емником и определяют деформации ЬОднако, этот способ обладает низкой точностью измерений, так как измеряется только одна компонента перемещений.1 ОНаиболее близким по технической суп- , ности является способ измерения деформаций, заключающийся в том,...

Номер патента: 887923

Опубликовано: 07.12.1981

Автор: Урьяш

МПК: G01B 11/26

Метки: вала, поворота, угла

...(например, многогранную, симметричную зеркальную призму или райр), с помощьк3 8 которой возбужцают на выходах датчиков импульсы, Маркируют импульсы на выхоцах датчиков от оцного из периоаов меры, при этом за один оборот цвига теля стабильной скорости имеют место ава маркированных импульса, Измеряют. временные интервалы между импульсами, поочередно поступающими с датчиков. Одновременно поасчитывают число импульсов, поступающих с одного из датчиков в интервале времени между двумя маркированными импульсами, вычисляют среднее арифметическое иэ ь измеренныэ, временных интервалов, гце- число периодов меры, и по полученным данным опрецеляют угол поворота вала по формулев+К ЬЮгце с- искомый угол поворота;о- угол, соответствующий периодумеры, :п...

Номер патента: 887924

Опубликовано: 07.12.1981

Авторы: Воробьев, Дуб, Кулаков

МПК: G01B 11/26

Метки: клина, оптического, угла

...на заднюю поверхность клина ыэлектрическое покрытие с коэффициентомпреломжния, отличным от коэффицентапреломжния среды, в которую помещен,клин, а освещение поверхностей клинапроизводят под углом Ерюстера к его передней поверхности.На чертеже представле Жфнвя схема устройства для едлагаемого способа.Способ осушестваяют бПодписноео комитета СССРи открытийая наб., д. 4/8 илиал ППП фПатентфр г. Ужгород, ул. Проектн 3 8879Поляризационный автоколлиматор 1 направляет из,цучение на оптический клин 2 поц углом Ерюстера к его передней поверхности, при отражение пучка передней и задней поверхностью оптического клина5 2 минимально. Для уве.личения интенсивности излучения, отраженного от задней поверхности оптического клина 2, на нее насосят...

Номер патента: 887925

Опубликовано: 07.12.1981

Автор: Стобецкий

МПК: G01B 13/02

Метки: перемещений

...шестерней 14 соецинен велик 18 й накотором закрепляют либо стрелку, либосельсин или потенциометрй образующиеИузел отсчета.Экран 4 скреплен с обьектом измерения (на чертеже не показан),4Чтобы исключить ошибки при измерении перемещения в результате нарушения обкатывания шестерен суммарная сида, действующая со стороны толкателей на ведущую шестерню, не должна быть равна нулю. Кроме того силы.тожателей всегда должны быть приложены по одну сторону от мгновенной оси поворота ведущей шестерни, проходящей через ось шарнира перпендикулярно осям толк ателей. Для уцовлетворения этим требованиямразмеротверстий в экране не долженбыть меньше 28, Тогда для наиболеенеблагоприятного случая (п=З) ато условие выполняется, а цля случаев устройства с и 3...

Номер патента: 887926

Опубликовано: 07.12.1981

Авторы: Саяускас, Юозонене

МПК: G01B 17/02

Метки: слоя, толщины, ультразвуковой

...слое возбуждают продольные Ь и савиговые Т ультразвуковые волны, принимают эти волны после прохождения слоя и изугол ввода рьтразвуковых волнв иэделие;Тираж 645 ПоцписноеИИПИ Госуцарственнбго комитета СССРпо делам изобретений и открытийМосква, Ж, Раушская наб., д. 4/8 акаэ 10710ф1130 лиал ППП Патент, г. Ужгород, ул. Проектная, 4 3 8879С- скорость продольных волн втериале преобразователей.У льтразвуковой способ измерения толщины слоя осуществляется слецующим образом. В материале изделия с помощью5 продольной ультразвуковой волны, падающей на поверхность под острым углом, возбуждают продольную и поперечную волны. Продольная волна при падении на нижнюю границу слоя отражается и трансфор мируется в продольную и поперечнук...

Номер патента: 887927

Опубликовано: 07.12.1981

Авторы: Домаркас, Пятраускас, Шештокас

МПК: G01B 17/02

Метки: оболочек, толщины, ультразвукового

...позво-ляет повысить эффективность контроля толщины оболочек, выполненных из материала с большим коэффициентом затухания ультразвуковых волн и подвергающихся разрушающему воздействию высокотемпературных потоков. 8879 амплитуд шумов, прошедших по водноводамНа че тер же представлена схема реадизации способа,Схема содержит оболочку 1, внедренные перпендикулярно ее поверхности дваводновода 2 3да, 3. На торцах водноводов 2,3 со стороны наружной поверхности оболочки 1 апеобар сположены пьеэоэлектрическре разователи 4, 5, подключенные пос оиеледоватедьно к усилителям 6 7 и детекторам 8 9 Вр 8, . Выходы детекторов подключены к дифференциальному усилителю10 ко торый в свою очередь соединенСсо счетно-решающим устройством 1115пособ осуществляется...

Номер патента: 887928

Опубликовано: 07.12.1981

Авторы: Бансевичюс, Каспарайтис, Перфилов, Рагульскис

МПК: G01B 17/02

Метки: головка, измерительная

...ма деления электродов возбудителя механических колебаний; на фиг. 4 - эпюра механических колебаний пьезоэлектрнчес кого возбудителя в случае иэмерещя по методу трех точек,Измерительная головка содержит измерительный рычаг 1, механически связанный с ннм возбудитель 2 механическихколебаний, акустически связанный с ннм измерительный наконечник 3 в форме контактного кольца н электроды 4 и 5 воэ 3 88702 буцителя 2 механических колебаний, разделенные на 2изолированных друг от друга секторов. Например электрод 4 разделен .на 6 секторов, а электрод 5 - на 4 сектора. Сектора 4 а и 5 а являются возбуждающими, .а сектора 4 б и 5 б - измерительными. Генератор 6 служит для подачи питающего напряжения на возбуждающие секторы 4 а и 5 а,...

Номер патента: 887929

Опубликовано: 07.12.1981

Авторы: Габидулин, Рязанцев, Чентемиров

МПК: G01B 21/00

Метки: объектов, перемещений

...положении растро-. вых решеток 4,7, причем точность формирования этого сигнала определяется в основном. точностью фазовой интерполяции электрических сигналов, снимаемых с фотоприемников 15, 16, 17, 18 блоком 19 фазовой внутришаговой интерполяции.При пространственном совмещении реперных штрихов 5,8 на выходе фотоприем-: ника 14 формируется сигнал, поступающий на вход логического элемента 26 И, на второй вход которого поступает сигнал с выхода блока 20 формирования стробируюшего сигнала, осуществляющий временное стробирование.Сигнал начала отсчета, формируемый логическим элементом 26 И, при совпадении фаэ информационного и опорного сигнала поступает на выход устройства.Устройство работает следующим обра- щзом,Коллимированный...

Номер патента: 890059

Опубликовано: 15.12.1981

Авторы: Кучеренко, Меркулов, Скрипник

МПК: G01B 3/00

Метки: кромок, многогранных, неперетачиваемых, пластин, положения, режущих

...призмы 1).Недостатком данного. устройства является низкая точность измерения из-за погрешности, вводимой износом напаянных пластиН, Кроме того, для восстановления заданных координат базовых точек необходима трудоемкая операция напаивания пластин, шлифования и лекальной доводки поверхностей.Цель изобретения - повышение точности контроля.Укаэанная цель д тигается тем, что базовые элемент выполнены в виде штифтов с кониче ой поверхностью репленных.на основании ью поворота.схематически представлемое устройство, общий2 - разрез А-А на фиг.1. о содержит стойку 1, от 2, наконечник 3, основаазовых элемента 5, устау б. Базовые элементы 5 виде штифтов с коничесстью контакта и закреплении 4 с возможностью по 5 разом. Установочную мер...

Номер патента: 890060

Опубликовано: 15.12.1981

Авторы: Миляев, Черкасов

МПК: G01B 5/24

Метки: базирования, колес, средства, транспортного

...базирования колеспортного средства; на фиг. 2 -вид сбоку,Приспособление содержит штангу 1,кронштейны 2 и 3 с базовыми поверхностямн ч и 5, установленные с возможностью вращения относительно осиштанги 1, и две установочные опоры 6и 7, предназначенные для размещенияконтролируемых колес 8 и 9 транспортного средства,15 Приспособление работаетимобразом.устанавливают колеса 8 и 9 транспортного средства на установочныеопоры о и 7 так, чтобы ось колес 820 и 9 и ось штанги 1 лежали в вертикальной плоскости. Устанавливаюткронштейны 2 и 3 вертикально и измеряют расстояние В и , от базовых поверхностей ч и 5 до ободов колес 825 и 9 на заданной высоте, по которымсудят о величине развала колес 8 и 9.Поворачива:от кронштейны 2 и 3 противчасовой...

Номер патента: 890061

Опубликовано: 15.12.1981

Авторы: Гинзбург, Дроздов

МПК: G01B 5/30

Метки: волновой, зацеплении, зубьями, между, нагрузки, передачи, распределения

...ьями в зацеплении содержащее датчимещаемые в прорезя стороны выцеленого колеса переиболее близки ческой сущнос ительному эфф во для иэмере зки между зуб овой передачи Формации, ра лненных по об зуба жестк г).890061 Формула изобретения ВНИИПИ Заказ 10948/62 Тираж 645 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная,ду зубьями в зацеплении волновой передачи, общий вид; на фиг. 2 - датчик деформации с направляющей и рычагами, вйд сбоку (разрез А-А на фиг. 1) .Устройство для измерения распределения нагрузки между зубьями в заеплении волновой передачи содержит атчик 1 деформации размещаемый на жестком зубчатом колесе 2 исследуемой волновой зубчатой передачи, рычаги 3, одни концы которых выполнены о па форме зубьев 4, жесткого...

Номер патента: 890062

Опубликовано: 15.12.1981

Авторы: Балакин, Гуляев

МПК: G01B 5/30

Метки: давлением, деформации, металлов, обработке, параметров

...торца продеформированной части 5 заготовки 3 регистрируется фотодатчиком 7 и 8, цто4позволяет определить осевую скоростьпродеформированной части 5 заготовки3 при выходе из очага деформациикак отношение расстояния между фото датциками 7 и 8 к интервалу временипрохождения мимо них переднего торца56части 5 заготовки 3. При прохождении передним торцом части 5 заготовки 3фотодатчика 8 последний дает сигнал исполнительному механизму 9 привода пресса на сброс давления жидкости 2в контейнере 1, что обеспечивает торможение заготовки 3. После торможения заготовки 3 ее извлекают из 0 1 определения толщины смазочного слоямежду инструментом и заготовкой Р очаге деформации,Указанная цель достигается тем,что при деформировании заготовки измеряют...

Номер патента: 890063

Опубликовано: 15.12.1981

Авторы: Айзенштат, Егоров, Жедь, Камышев, Новикова

МПК: G01B 7/00

Метки: подвижных, позиционирования, точности, узлов

...15узла, вход которого связан с выходомпреобразователя сигналов датчика, авыход - со входом блока управления,На чертеже приведена блок-схемаустройства.Устройство содержит датчик 1 относительно;о текущего положения подвижного узла, преобразователь 2, подключенный к выходу датчика, блок 3накопления данных, блок 4 управления,890063 4системой управления станком, расширяет его функциональные возможности. Формула изобретения выходом подключенный к управляющемувходу блока 3 накопления данных, иблок 5 анализа скорости перемещенияподвижного узла.Устройство работает следующим образом,По заданной программе подвижныйузел станка перемещается в положение,подлежащее измерению. Датчик 1 относительного текущего положения подвижного узла...

Номер патента: 890064

Опубликовано: 15.12.1981

Авторы: Агулов, Сахно, Талдыкин

МПК: G01B 7/06

Метки: измерений, косвенных, толщины

...9 электропроводности.11 одвижный шток 5 кинематически связан с преобразователем 10 перемещения, а полый прижим 3 - с преобразо- зователем 11 перемещения полого прижима.Выходы преобразователей 9,10 и 11подключены к вычислительному блоку 12,Выход преобразователя 9 электропроводности соединен с дополнительнымисточником 13 тока, создающим падениенапряжения в месте касания полого прижима 3 с контролируемой печатной платой 2, равное падению напряжения наконтролируемом отверстии. Выход вычи Ослительного блока 12 соединен с блоком 14 регистрации.,Устройство для косвенных измерений толщины работает следующим образом.В исходном положении под действием пружин полый прижим 3, подвижный шток 5 и подпружиненный шток 6, находятся в крайнем...

Номер патента: 890065

Опубликовано: 15.12.1981

Авторы: Гринев, Лазарев, Попов, Садов

МПК: G01B 7/16

Метки: датчик, регистрации, трещин

...точ Зности и надежности регистрации.Указанная цель достигается тем,что токопроводящий слой выполнен изметаллографитовой композиции.В качестве металлографитовой композиции исгользован свинцовографитовый состав.На чертеже показан датчик для ргистрации трещин, общий вид.Формула изобретения Составитель С. Сурковко Техред А, Савка Коррект Син Реда Але ч 8/62НИИПИ Госудапо делам из13035, Иоскв ираж бч 5т венного коми ретений и откЖ, Раушск Подписноеета СССРытийя наб д, /5 ка л ППП "Патент", г. Ужгород, ул. Проектная 8900Датчик для регистрации трещин содержит токопроводящий слой 1 длянанесения на поверхность исследуемого объекта 2 и токоподводящие контакты 3 и 1,ккоторымприпаяны провод-ники 5 и 6. Токопроводящий слой 1выполнен из...

Номер патента: 890066

Опубликовано: 15.12.1981

Авторы: Варушкин, Дайн

МПК: G01B 7/16

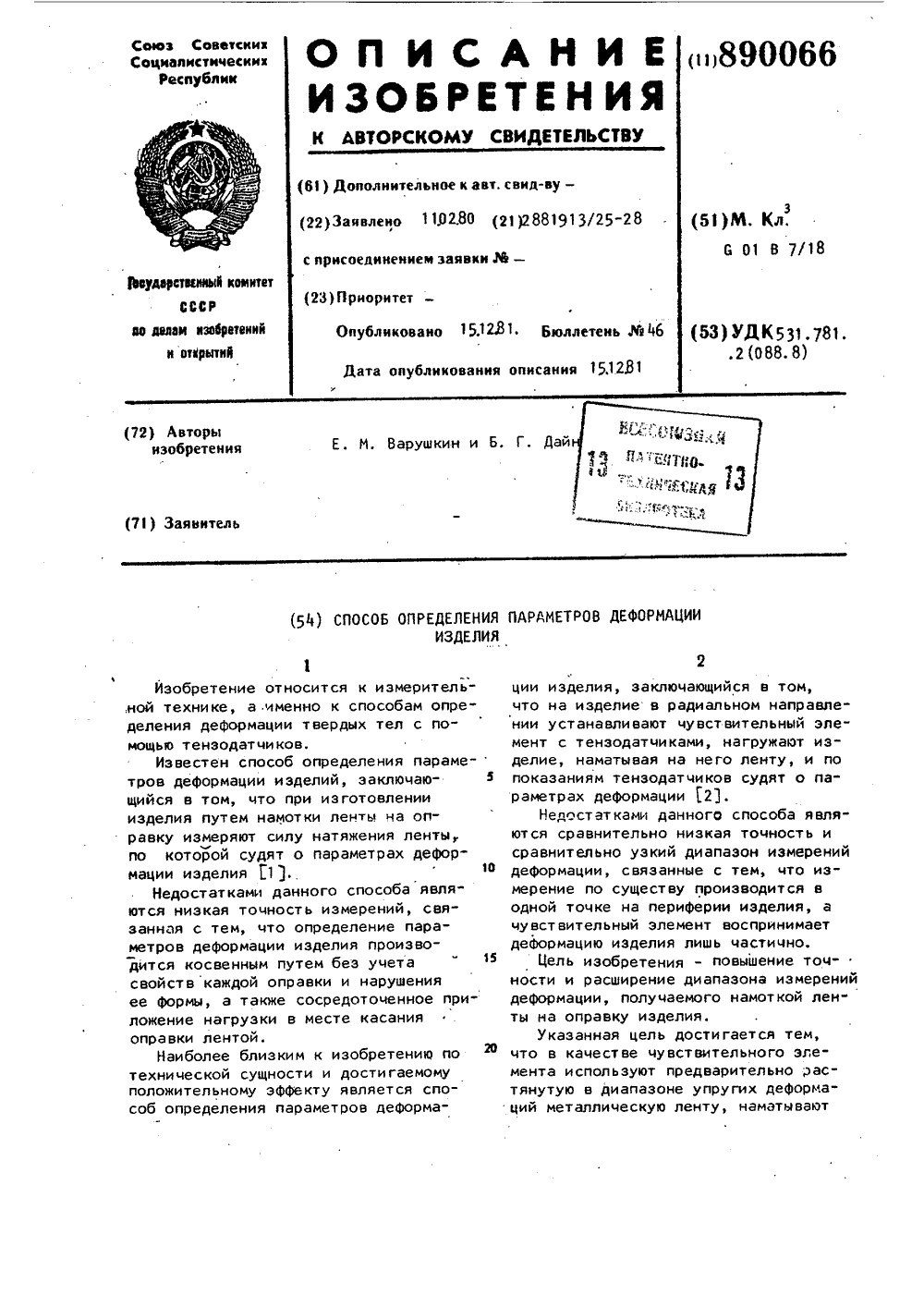

Метки: деформации, изделия, параметров

...давления от , показаний, тензодатциков (от сопро-тивления).Дпя изготовления изделия на оправку 1 наматывают ленту 2. Для проведения измерений в оправке 1 выполняют кольцевой паз 3, в котором размещена резиновая подложка 4. На подложкупомещают металлическую ленту 5, на которую наклеивают тензодатцики 6.Способ определения параметров деформации изделия осуществляется следующим образом.На поверхность оправки 1 в кольцевой паз 3 помещают резиновую подложку 4, на которую укладывают метал" лическую ленту 5, Фиксируют один ее конец, растягивают в пределах упругой деформации и наматывают по периметру оправки 1 в пазу 3. Затем ленту 5 в растянутом состоянии соединяют с первоначально закрепленным на оправке 1 концом и обрезают. Затем наклеивают...

Номер патента: 890067

Опубликовано: 15.12.1981

Авторы: Пуряев, Шандин

МПК: G01B 9/02

Метки: большого, выпуклых, диаметра, интерферометр, линз, поверхностей

...контролируемой линзы 9,и расположенная между контролируемойлинзой 9 и компенсатором 7, выполненным с вогнутой поверхностью 10 иобращенным вогнутой поверхностью кисточнику 1 излучения, а последо 35вательно располагаемые по ходу излучения компенсатор 7, контролируемаялинза 9 и жидкостная линза 8 образуют систему с отрицательной оптическойсилой, и линзу 11, установленную с40возможностью перемещения вдоль оптической оси интерферометра между компенсатором 7 и элементом 5 разделениясветового потока на два.Интерферометр работает следующимобразом.,Излучение от источника 1 под действием элементов 2,5,7,11 и поверхности контролируемой линзы 9, контактирующей с жидкостной линзой 8, падает 0нормально на:,. контролируемую поверхность К...

Номер патента: 890068

Опубликовано: 15.12.1981

Автор: Шумилин

МПК: G01B 9/02

Метки: амплитуды, винтерферометрах, лучей, периодической, разности, хода

...давление с заданнойамплитудой. Изменение разности ходалучей на участке пути между окнами 7,обусловленное звуковым давлением,создаваемым вибратором 8 с помощьюусилителя 10 мощности и генератора 11приводит к периодическому смещениюинтерференционных полос на фотоприемнике 1, а приемник разности ходалучей за счет преобразователя 5 обе В дальнейшем изображение сигнала занимает на экране осциллографа первоначальное положение, а Фаза сигнала, после пуска счетчиков 12 и 15, изменяется точно на 360 , В этот же момент электрический импульс с Фотоприемника 11 с помощью релейной схемы в блоке 18 управления вызывает команду "Стопн счетчиков 12 и 15. При этом на табло счетчика 12 регистрируется число, равное щ периодов процесса в камере 6, а на...
