F15B 11/05 — для поддержания постоянной скорости, например с помощью компенсации давления, определения чувствительности к нагрузке

Номер патента: 320646

Опубликовано: 01.01.1971

Авторы: Брон, Жилин, Экспериментальный

МПК: F15B 11/05

Метки: дроссельного

...нагрузки, рабополость силового цилиндра соединена нсредственно с дросселем, сливная полчерез регулятор соединена со сливом, ашень силового цилиндра снабжен дренажканавкой. соесчая епоость чор- ной Известны системы дрвания и стабилизации подстанков.Предложенная система, обеспечивает полную неизменность величины рабочей подачипри изменении внешней нагрузки на силовойузел станка,Для этого дроосель установлен на входе врабочую полость силового цилиндра, регулятор установлен на сливе, а поршень силовогоцилиндра снабжен дренажной канавкой.На чертеже изображена принципиальнаясхема предложенной системы,Рабочая жидкость от насоса подается черездроссель 1 по магистрали 2 в полость 3 сило;вого цилиндра 4. Из полссти б силового цилиндра рабочая...

Номер патента: 310062

Опубликовано: 01.01.1971

Авторы: Брон, Жилин, Экспериментальный

МПК: F15B 11/05

Метки: дроссельного

...сливается в бак, Из полости 7 силового цилиндра рабочая жидкость сливается в бак по магистрали 8 через дроссель 9.При повышении нагрузки Р, действующей на силовой узел, как и в любой системе дроссельного регулирования скорости, происходит кратковременное уменьшение подачи; уменьшается расход рабочей жидкости через дроссель 9, В результате этого уменьшается перепад давления на дросселе, и золотник 10 дозирующего клапана под действием пружины 11 перемещается влево, уменьшая переменную дроссельную щель. Расход рабочей жид кости через щель уменьшается, а расход, поступающий в полость 4 силового цилиндра, увеличивается до тех пор, пока расход через дроссель не достигнет исходной величины.При этом давление в полости 7 силового ци линдра и в...

Номер патента: 318733

Опубликовано: 01.01.1971

Авторы: Ёлио, Кулик

МПК: F15B 11/05

Метки: гидравлический, привод

...с нейлинии и вытачки.Предлагаемый привод работает по циклу:Быстро вперед - Рабочая подача - Быстроназад - Стоп, который обеспечивается аппаратом б, На чертеже привод показан в положении Рабочая подача.Жидкость от насосной установки по линии 32 поступает к аппарату б, затем,по линии 34 к регулятору скорости, Изменениемплощади щели 23 дросселя 21 обеспечиваетсяизменение расхода жидкости и рабочей скорости перемещения поршня 2 гидроцилиндра 1. От регулятора скорости по линии 24жидкость поступает в камеру 15 аппарата б,а затем в полость 10 гидроцилиндра 1, Из полости 11 гидроцилиндра 1 по линии 35 жидкость поступает к аппарату б и затем по линии Зб отводится на слив,Незначительный расход масла Ялм 0,1 л(мин) поступает от насосной установки...

Номер патента: 372378

Опубликовано: 01.01.1973

МПК: F15B 11/05

Метки: выходе, гидропривода, подачи, регулятором, скорости, станка

...с регулятором скорости на выходе, включающие реверсивный золотник, регуляторы расхода, установленные в линии слива, и золотники переключения скоростей, известны.Отличительной особенностью предлагаемого устройства является то, что оно снабжено дозирующим цилиндром, имеющим поршень с односторонним штоком и управляемым пятиходовым золотником, при этом в рабочем положении золотника (при включенном электромагните) штоковая полость дозирующего цилиндра соединена с магистралью, расположенной перед регуляторами расхода, а поршневая полость - с напорной магистралью, Такое выполнение устройства позволяет исключить скачки исполнительного органа станка при включении рабочей подачи с места или при переходе с одной подачи на другую.На чертеже...

Номер патента: 435377

Опубликовано: 05.07.1974

Автор: Абушенков

МПК: F15B 11/05

Метки: гидропривод, малых, подач

...золотника 8.Камеры у торцов золотника 8 имеют допол нительные дренажные каналы, которые черезканал 25 сообщаются с баком. Сливы из дросселя с регулятором 5 и из золотника 8 объединены со сливом от реверсивного золотника 15 через подпорный клапан 22.Дроссель с регулятором 4 основной и подключен последовательно вспомогательному гидроцилиндру 7, а дроссель с регулятором 5 вспомогательный и подключен параллельно вспомогательному гидроцилиндру 7,При работе гидропривода плунжера 9 (вместе со штоком 10 и поршнем вспомогательного гидроцилиндра 7) участвует одновременно в трех движениях: относительное движение (движение вправо с постоянной скоростью относительно корпуса вспомогательного гидроцилиндра); переносное движение (движение влево с...

Номер патента: 536328

Опубликовано: 25.11.1976

Авторы: Герасимов, Константинов

МПК: F15B 11/05

Метки: гидропривод

...наличие статической ошибки регулирования, а также большоевремя переходного процесса, обусловленное наличием обратной связи по нагрузке.Известен гидропривод, имеющий гидрораспределитель и стабилизатор перепада давлений, соединенный с напорной и сливной гидролиниями и срабочими полостями гидроцилиндра 2.Недостатками гидропривода являются: статическая ошибка регулирования скорости, обусловленная наличием пружин золотника стабилизатора,большое время переходного процесса установленияскорости, обусловленное наличием обратной связипо расходу на гидр ораспределителе.Целью изобретения является улучшение статических и динамических характеристик гидропривода. Это достигается тем, что стабили давлений выполнен в виде двух одн рораспределителей с...

Номер патента: 542847

Опубликовано: 15.01.1977

Автор: Абушенков

МПК: F15B 11/05

Метки: гидропривод, малых, подач

...распределитель 12 и подпорный клапан 14, д слвпая полость Г пдроцилиндра 6 чсрез распределитель 8. Камера у торца золотника распределителя 8 сообщена дренаж ным каналом со слишым баком. Слпвныс магистрали от дросселя с регулятором 5 и распределителя 8 объсдинсны со сливом распределителя 12 через подпорный клапан 14. Дроссель с регулятором 4 является основным и 25 подключен последовательно с дополнительнымпдроцплиндром 7, а дроссель с регулятором 5 является вспомогательным н подключен пара;лсльно гид 1)оцплинд 1)у /.При работе пдропривода золотник 9 (вме- ЗЭ сте с корпусом дополшпельпого пдроцилшдра 7) участвует одновременно в трех движениях; относительном (вправо с постоянной скоростью относительно штока 10), переносном (влево с...

Номер патента: 568756

Опубликовано: 15.08.1977

Автор: Абушенков

МПК: F15B 11/05

Метки: гидравлический, малых, подач, привод

...13 и птдролинпю 14 с напорной гидролпнией 10 насоса 11.Привод работает следующим образом, При среднем положении птдрораспределптеля 2 обе полости А и Б исполнительного гпдроцилиндра 1 и насос 11 соединены со сли. вом. При этом давление в напорной гттдролттнпи 10 насоса минимально по величине и определяется незначительным сопротивлением сливной гидролинии и гпдрораспределителя 2. Соответствующее незначительное давление510 15 20 5 30 устанавливается и в рабочей полости В гидро- цилиндра б. В результате этого поршень б при помощи пружины перемещается вверх и перемещает при этом вверх посредством толкателя 7 золотник регулятора 4,до перекрытия его рабочей щели а. При переключении ;идрораспределителя 2 в крайнее левое положение...

Номер патента: 573616

Опубликовано: 25.09.1977

Авторы: Алексеев, Бытик, Визельман, Литвинов

МПК: F15B 11/05

Метки: гидроусилитель, обратной, расходу, связью

...пружина26 8, пружина 9 удерживается ограничителем хода 10. Если сжимается пружина 9, увеличивается по длине пружина 8. Результирующее возвращающее усилие пружин 8 и 9 при перемещениях в обе хб стороны должно равняться приблизительно половине результирующего усилия от разности давлений, действующих на торцы золотника 7, при любом иэ крайних положений золотника 3. Соблюде- ЗО ние этих условий обуславливает непрерывное движение золотника 7, увеличение дросселирующих щелей, соединяющих напорную гидролинию 23 и гидролинии 17 или 18 с гидролиниями 25 35 и 26, идущими к гидродвигателю, На дросселях 21 и 22 создаются давления обратной связи, действующие на подвижные части электромагнитов 1 и 2,Таким образом, усилия от давления 40 обратной...

Номер патента: 580368

Опубликовано: 15.11.1977

Авторы: Алексеев, Бытик, Визельман, Литвинов

МПК: F15B 11/05

Метки: гидропривод, насосный

...стралями 2 и 20 3 расположен обратный клапан 8. Далее, магистрали подведены к дросселирующему гидрораспрсдслителю 9, при помощи которого регулируется скорость исполнительного идродвигателя 10.25 Насосный гидропривод работает следуош,им образом.Прп движении против цдгр 1 зки при дроссслирующих мелях п 1 дрордспрсделитсля 9, соотвстствующих потокам, ис прсвып 1 дюц 1.м 30 уровсиь ограничснпя регуляторами 6 и 7 потока, перепады давления на них невелики. Работа определяется зависимостями для дроссельного регулирования. При большем откры вании дросселирующих щелей гидрораспреде. лителя 9 регуляторы потока ограничивают поток рабочей среды и скорость исполнительного гидродвигателя 10, поддерживая ее постоянной.При движении в сторону нагрузки...

Номер патента: 663896

Опубликовано: 25.05.1979

Авторы: Емельянов, Кокидко

МПК: F15B 11/05

Метки: гидропривод

...к выходу дросселя 10 с регулятором гидролинией 13, канал 14 подсоединен к поршне.вой полости Б гидроцилиндра 2 гидролинией 15, Штоковая полость А гидроцилиндра 2 подсоеди.1 О Ю Ф ЦНИИПИ Заказ 2960/31ираж 869 Подписное Филиал ППП "Патент"г.Ужгород,ул.Проектная 3 66 иена к магистрали 6 нагнетания гццролинией 16 непосредственно.Гидропривод работает следующим образом.В левом положении распределителя 3 масло от насоса 1 поступает по Магистрали б нагнета ния к каналу 5 распределителя 3 и в штоко. вую полость А гидроцилиндра 2 по гидролинии 16. Поршень 4 перемещается влево, так как канал 5 распределителя 3 заперт. Из поршневой полос. ти Б гидроцилинцра 2 масло по гвдролинии 15 через каналы 14 и 9 распределителя 3 подводит. ся к дросселю...

Номер патента: 665123

Опубликовано: 30.05.1979

Автор: Шумилин

МПК: F15B 11/05

Метки: гидропривод

...принципиаль ная схема предлагаемого гидропривода,Гидропривод содержит регулятор потока1 с командным дросселем 2 на выходе 3, установленный в напорной гидролинии 4, гидродвигатель 5 и распределительные уст ройства 6 и 7 с рабочими полостями 8 -10 и полостями подпора 11 - 13, сообщенными каналом 14 с выходом 3 регулятора потока 1 перед командным дросселем 2, В канале 14 дополнительно установлен на порный клапан 15.Гидропривод работает следующим образом.При включении распределительных устройств 6 и 7 рабочая жидкость из напор ной гидролинии 4 через регулятор потока1, командный дроссель 2 и рабочие полости 8 и 9 распределителей 6 и 7 поступает в рабочую полость 10 гидродвигателя 5.При достижении заданного расхода рабо чей жидкости...

Номер патента: 705159

Опубликовано: 25.12.1979

Авторы: Герасимов, Константинов

МПК: F15B 11/05

Метки: гидропривод

...в неи; 1,н е 40Оз - расход, задаваемый гидрораспределителем 12;О - расход, поступающий из рабочей йо.лости 4 гндродвигателя 3,45До достижения гидродвигателем 3 заданнойскорости 0 ( О, и:Од С 0 происходит вытеснение жидкости из поршневой полости 10,золотник б движется вправо (по схеме), обеспечивая разгон гидродвигателя 3, По мере разгона последнего величина 0 растет и в некоторый момент времени 0 = 0(0 а,= О) золот- .ник 6 достигает крайне правого положения,В этот "момент площади дросселирующихотверстий золотника б достигают максимального (дляданного состава нагрузок) значения. Вследствиемалого сопротивления на сливе и максимальноразгоняющей силы (в .зтот момент) поршеньгндройвйгатеззя продолМает движке"с-ускоре 3делитель 12...

Номер патента: 717412

Опубликовано: 25.02.1980

Авторы: Гофман, Дудченко

МПК: F15B 11/05

Метки: гидропривод

...полости управления.Предохранительнйй клапан 9настроен на определенное давление,при котором оноткрывается. При достижении в полости 4 гидроцилиндра 2Этой величины давления, предохранительный клапан открывается и перепускает небольшой поток жидкостина слив, В результате прохожденияпотока через дроссель 8 нарушаетсяравновесие давления в полостях управ" ления распределителя б так, что вполости, соединенной с предохранительным клапаном, давление будетменьше, чем в противоположной полости, на величину гидравлических по терь давления потока на дросселе 6.Под действием разности давленияраспределитель б, преодолевая усилиепружины, смещается в йравую позициюи соединяют полости 4 и 5 гидроцио линдра.между собой и со сливом.В результате этого в...

Номер патента: 754125

Опубликовано: 07.08.1980

Авторы: Водопьянов, Зюбин, Краснянский

МПК: F15B 11/05

Метки: гидравлический, привод

...дроссели регулятора 11 жестко связаны с регулируемыми дросселями 9 и 10 и работают с ними в противофазе. Реверс гидролвигателя 6 осуществляется распределителем 12, к которому от насоса 2 подведена дополнительная напорная магистраль 13.Гидравлический привод работает следующим образом754125 Формуяа изобретения Составителехред К. ц 1ираж 798 Э. Айбинд рич ф Корректор Н. СПодписноекомитета СССРи открытийшская наб., д. 45род, ул. Проектная, 4 едактор В. Смирягинаказ 4881/31 ц ЦНИИПИпо д 113035, Мо илиад ППП Государствен ног лам изобретений ква, Ж - 35, Ра Патент, г. Ужг Жидкость от насоса 1 через делитель потока, распределитель 12 подводится в полости гидродвигателя 6 и одновременно через регулируемые дроссели 9, 10 сливается в бак.При...

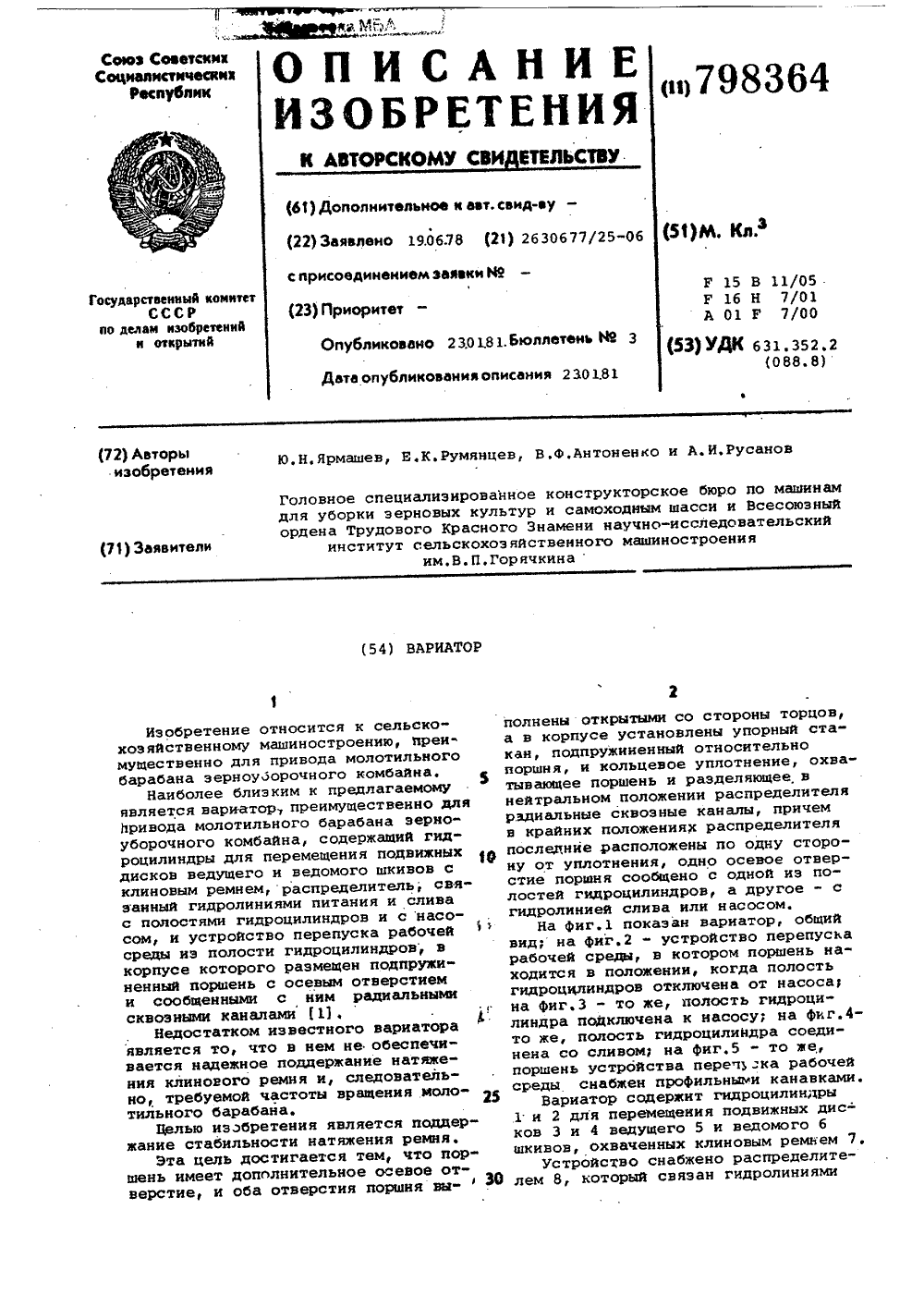

Номер патента: 798364

Опубликовано: 23.01.1981

Авторы: Антоненко, Румянцев, Русанов, Ярмашев

МПК: F15B 11/05

Метки: вариатор

...8 передается ЗОв одну из полостей гидроцилиндров 1и 2. В другом крайнем положении распределителя 8 (см.фиг,4) поршень 16находится в положении, когда оба радиальных сквозных канала 23 и 24 находятся со стороны торца 27 кольцевогоуплотнения 25. При этом давление иэодной из полостей гидроцилиндров 1или 2 сбрасывается через распределитель 8 и гидролинию 28 слива, Вариатор (см,фиг.1) имеет приводной вал 4029, связанный с выходным валом 30молотильного барабана (на чертеже непоказан). На ведомом шкиве 6 имеютсяболты 31, связанные с фигурным диском32, взаимодействующим с уступом 33 45гидроцилиндра 2. В варианте, показанном на фиг.5, .поршень 16 имеет профильные канавки 34.Вариатор работает сЛедующим образом. 50При нейтральном положении...

Номер патента: 830018

Опубликовано: 15.05.1981

Авторы: Белов, Дегтярев, Дорощенко, Иванов, Рондин, Соболевский, Столбов

МПК: F15B 11/05

Метки: гидропривод

...сообщеный напорной гидро -линией 1 с напорой о:остью 2 гидродвигателя 3 через последовательноустановленные регулятор 4 потока идроссель 5, причем сливная полость бгидродвигателя 3 сообщена со сливомчерез клапан 7 противодавлеия,управляющая полость 8 котороо сообщена линией 9 управления с :ПпорнойГидролинией 1, Линия 9 подк:.юьек 1 идролинии 1 между дросселем 5и регулятором потока 4,Гидропривод работает след ющимобразом.Рабочая жидкость податся насосомчерез регулятор 4 потока и дросссль5 в напорную полость 2 гидродвигателя 3. Из полости б гидродвигателя 3жидкость сливается через клапан 7противодавления,При повышении нагрузки, действующей на силовой узел (не показан),давление в напорной полости 2, а,следовательно, и в линии 9 уран...

Номер патента: 850946

Опубликовано: 30.07.1981

Авторы: Герасимов, Константинов, Солодников

МПК: F15B 11/05

Метки: гидравлической, гидропривод, дроссельного, обратнойсвязью, расходу, регули-рования

...работает следующийобразом.25 При подаче зающего нала науправляющнй распределитель 6, последний смещается, например, вправо,сообщая при этОм полость 12 управле 1ния с линией 5 слива. Золотник 8 пе ремещается из исходного положения850946 Формула изобретения Составитель С.В.РождественскийРедакторП. Макаревич Техред Ж.КастелевичКорректор М. Шар 82/46 Тираж ВНИИПИ Государствен по делам иэобрет 113035, Москва, Ж49 Подписное ка а СССтий ого комит ний и отк Раушска(при котором полости гидродвигателя отделены от линий нагнетания и слива) в крайнее левое, происходит разгон гидродвигателя 1 при максимальной проводимости золотников 8, что обес" печивает некбторое перерегулирование скорости, таким образом, что расход жидкости, вытесняемый иэ...

Номер патента: 879061

Опубликовано: 07.11.1981

Авторы: Бобровник, Кондратьев, Лазарчик, Назаров

МПК: F15B 11/05

Метки: гидравлический, постоянной, привод, скорости

...передаточным отношением вы,полнен в виде двух пар птестерен 8, 9 и 10, 11 и гидромуфт 12, 13 с полостями 14, 15 управления, установленных на валу 4 насоса, причем к выходу распределительного золотника 7 1 подключены полости 14, 15 управления гидромуфт 12, 13, Вал 4 насоса 1 связан с центробежным регулятором 5 через шестерни 8, 9 и 10, 11 механизма уп. равления. Привод содержит также двигатель 16, дополнительный насос 17 и регулируемый дроссель 18.Гидравлический привод постоянной скорости работает следующим образом.Частота вращения центробежного регулятора 5 пропорциональна частоте враще ния двигателя 16. При угловой скорости, соотвегствующей но мин альноц мощности двигателя 16, центробежный регулятор 5 перемещает плунжер 6...

Номер патента: 883573

Опубликовано: 23.11.1981

Автор: Муляр

МПК: F15B 11/05

Метки: гидропривод

...дг дросселей 3 и 4, при этом золотнйк 10 делителя потока 5 занимает такое положение, в котором выдерживается определенное соотношение щелей,Ь и 1 э, обеспечивающее создание в рабочих полостях гидродвигателя 15 необходимого о перепада давления Р, В случае изменения величины расчетного усилия на валу гидродвигателя 15 изменится и значение скорости вращения его вала и будет отличаться от требуемого. Компенсируется такое изменение усилия дополнительным перемеще 0 нием золотника 10.Гидропривод работает в режиме, когда вся подача (расход) от насосов 1 и 2 поступает в систему, т. е. предохранительные клапаны 25 и 26 закрыты. йРассмотрим конкретный случай работы гидропривода. Вал гидродвигателя 15 вращается по часовой стрелке (согласно...

Номер патента: 939846

Опубликовано: 30.06.1982

Авторы: Калиба, Рудченко

МПК: F15B 11/05

Метки: гидравлическая

...вращения вала гидромотора 1 при этом осуществляется с помошью дрос. селя 22, который определяет расход жидкости на сливе, По окончании форсированного перемещения отключается электромагнит 27 гидрораспределителя 5, который соединяет гидролинию 38 с гидролинией 39, и включает электромагнит 16 .гидрораспределителя 15, который соединяет гидролинию 18 с гид. ролинией слива 6. Вход 19 регулятора 8 остается запертым, При этом слив из гидро- мотора 1 осушествляется по гидролинии 28, через гидрораспределитель 5, который находится в положении, показанной на схеме, по гидролинии 39, черезрегулятор 7, дроссель 13 по гидролинии 18, через гидрораспреде.литель 15 в гидролинию слива 6. Жидкость под давлением также поступает и в регулятор 8 и через...

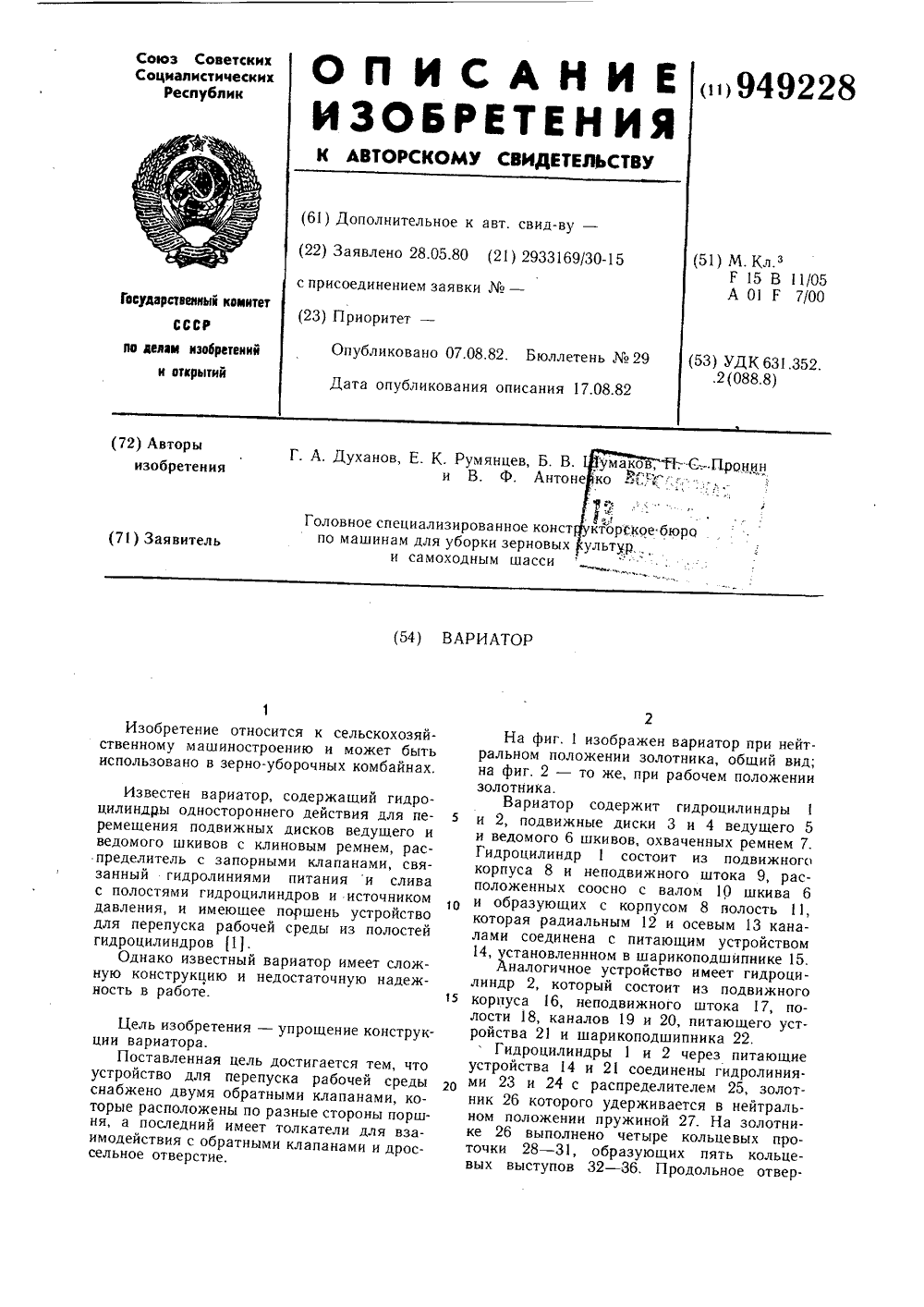

Номер патента: 949228

Опубликовано: 07.08.1982

Авторы: Антоненко, Духанов, Пронин, Румянцев, Шумаков

МПК: F15B 11/05

Метки: вариатор

...полости 43с 44 и 46 с 47 корпуса распределителя 25,а кольцевая проточка 28 устанавливаетсяпротив канала 72.При данном расположении золотника 26в корпусе распределителя 25 поток рабочей жидкости от источника давления 82 5 10 15 20 25 Зо 35/ 40 45 50 55 по трубопроводу 81 поступает в полость 71 переливного клапана 66, после чего часть потока рабочей жидкости проходит через дроссельное отверстие 67 переливного клапана бб в полость 69, а затем через каналы 72 - 75 - кольцевую проточку 28, кольцевую полость 47 и через трубопровод 76 сливается в резервуар 77.При этом в полостях 71 и 69 создается перепад давлений, вследствие которого клапан 66, преодолевая усилие пружины 68, перемещается вверх. и сообщает полости 71 и 70. Основная часть потока...

Номер патента: 950965

Опубликовано: 15.08.1982

Автор: Герасимов

МПК: F15B 11/05

Метки: гидропривод

...в виде двухпозиционноготрехбуртового золотника 15, торцовыекомандные камеры 16 и 17 которогосвязаны с торцовыми командными камерами 8 и 9 распределительного эолот ника 7, межбуртовые полости 18 и 19 с рабочими полостями 5 и б гидромотора 4, а центральный бурт 20спружинной полостью 11 редукцнонногоклапана 10, который имеет регулирую- ЗО щий золотник 21,950965 формула изобретения ВНИИПИ Заказ 5915/38 Тираж 735 Подписное ППП "Патент", г.ужгород,ул,Проектная,фили Уйдропривод работает следующим образом.При подаче на золотник 7 сигнала управлбния в виде перепада давления в командных камерах 8 и 9 происходит его смещение, например, влево по чер тежу, на величину, соответствующую разности давлений в камерах 9 и 8. Одновременно под действием...

Номер патента: 1038629

Опубликовано: 30.08.1983

Автор: Лабковский

МПК: F15B 11/05

Метки: гидропривод

...- повышение КПД,надежности и долговечности гидропривода.Поставленная цель достигается тем,чтогидропривод снабжен дифференциаль- уным механизмом с входным и выходнымзвеньями, источник питания выполнен ввиде двух насосов, каждый из которыхсвязан с одним из выходных звеньев дифференциального механизма, входное ,звено которого связано с приводным двигателем.На чертеже представлена принципиальная схема гидропривода.Гидропривод содержит источник питания, выполненный в виде двух насосов 1 и 2 с приводным двигателем 3, гидродвига. тель 4, сообщенный через электромаг-. нитный гидрораспределитель 5 с насосами 1 и 2. Электронное реле 6, состоящее из суммирующего усилителя 7,блоков 8 квантования по уровню выход-ных каскадов 9. Входы 10 и 11...

Номер патента: 1038630

Опубликовано: 30.08.1983

Авторы: Храмцов, Цыркин, Шиндер

МПК: F15B 11/05

Метки: двигателей, исполнительных, синхронизации

...в виде пневмоцилиндров,штоки которых 11-13 служат рабочимиорганами, связанными с рейками топливных насосов (не изображены), подающих топливо двигателям 1-3,Устройство имеет также источник 14рабочей среды под давлением, устройство 15 сброса рабочей среды, задающее устройство 16, клапан 17 дляотключения устройства для синхронизации от двигателей 1-3 и датчики 1820 перемещения штоков 11-13 соответственно, связанные со сравнивающимустройством, выполненным в виде трехсумматоров 2 1-23, имеющих корпуса24-26, Сумматор.21 имеет стержень 27,закрепленный на упругих элементах 2834, иэ которых элементы 28, 30, 32,34 имеют одну величину эффективнойплощади, а элементы 29, 31 и 33 другую.Элементы разной эффективной площади чередуются вдоль стержня 27...

Номер патента: 1048190

Опубликовано: 15.10.1983

Автор: Хазанович

МПК: F15B 11/05

Метки: гидропривод

...цилиндра при изменении величины подачи.Бель изобретения - упрощение конструкции гидропривода.Указанная цель достигается тем, что в гидроприводе, содержащем насос, исполнительный гидродвигатель, подключенный через распределитель с закрытым центром к насосу и сливу, регулятор скорости, сообщенный с напорной гидролинией и стабилизирующее устройство, подключенное к напорной гидролинии параллельно распределителю и сообщенное со сливом, регулятор скорости установлен в напорной гид" ролинии перед распределителем и.стабилизирукщим устройством, которое вы полнено в виде напорного клапана.На чертеже представлена схема гидропривода. 40Гидропривод содержит насос 1, исполнительный гидродвигатель 2, подключенный через распределитель 3 с...

Номер патента: 1060820

Опубликовано: 15.12.1983

Авторы: Герасимов, Константинов, Пьяных

МПК: F15B 11/05

Метки: гидропривод

...через осевой канал 29 поршня 28, и одной центральной 30, сообщенной с междроссельной камерой (не обозначено), распределительного элемента 23, а через ряд 31 радиальных отверстий в поршне 28 с осевым каналом 29 поршня 28, причем поршень 28 связан с заслонкой 32 распределительного элемента 23 через плоскую пружину 33, а каждая из торцовых полостей (не обозначены), сообщена с одной из торцовых камер 14 и 15 золотников 6 и 7.Гидропривод работает следующим образом.При подаче управляющего сигнала, например ступенчатого, в виде угла поворота заслонки 32, в торцовых камерах 26 и 27 гидрораспределителя 22 образуется перепад давления, который приводит к смешению его плунжера (не обозначен), на величину, со. ответствующую командному сигналу...

Номер патента: 1060821

Опубликовано: 15.12.1983

Авторы: Герасимов, Константинов, Пьяных

МПК: F15B 11/05

Метки: привод, следящий

...полостями 4 и 5 гидродвигателя 3, а управляющая полость 10 связана с управляющим гидрораспределителем 6, два дополнительных двухпозиционных гидро- распределителя 13 и 14 с торцовыми управляющими камерами (йе обозначены), управляющий гидрораспределитель 6 выполнен с командными полостями (не обозначены) и двумя подпружиненными гидроуправляемыми толкателями 15 и 16, камеры 4 О управления 7 и 18 которых связаны с управляющей полостью 10 и междроссельной камерой 19 корректирующего золотника через один из дополнительных гидрораспределителей 14, а другой дополнительный гидрораспределитель 13 установлен в гидро линиях (не обозначены), связывающих рабочие полости 4 и 5 гидродвнгателя 3 и корректируюший золотник, управляющая полость0 и...

Номер патента: 1160133

Опубликовано: 07.06.1985

Авторы: Бардин, Герасимов, Константинов, Пьяных

МПК: F15B 11/05

Метки: гидропривод

...жидкости из напорной гидролинии 2 через сливную полость 14 в сливную гидролинию 3, поэтому величина смещения золотника 7 определяет скорость движения гидродвигателя 4 независимо от изменения нагрузки или давления насоса 1. 15 20 25 30 35 Поскольку заданный распределительным золотником 7 расход не может полностью поступать. в рабочую полость 6 гидродвигателя 4 до выхода его на режим установившейся скорости, то давление в полости 6 за конечный промежуток времени (О -возрастает до рабочего давления гидроаккумулятора 15, вызывая через редукционный клапан 10 эквидистантный рост давления в напорной гидролинии 2 до Ря =Рямакс где Рн - давление напора насоса 1;Рщ- максимальное давление напоранасоса 1, определяемое настройкой редукционного...

Номер патента: 1170198

Опубликовано: 30.07.1985

Авторы: Белков, Карликов, Никитин, Пенкин

МПК: F15B 11/05, F15B 3/00

Метки: гидропривод, перемещения, шагового

...20, расположенные в гильзе 16, имеющиеограничители поворота 21 и 22 и регулируемые упоры 23 и 24, соответственно взаимодействующие с конечными выключателями25 и 26, установленными на гильзе 16 исвязанными с электромагнитами 8 и 9. Поршни 19 и 20 образуют в гильзе 16 рабочие камеры 17 и 18 и сливные камеры 27 и 28,к которым подключены дроссели 29 - 31,и имеют соосные резьбовые отверстия 32и 33,Регулятор хода выполнен в виде оси 34с участками 35 и 36 резьбы с противоположным направлением нарезки и зубчатой передачи, шестерня 37 которой закреплена наоси 34, а шестерня 38 жестко связана сгильзой 16,Упоры 23 и 24 настраиваются таким образом, чтобы конечные выключатели 25 и 26срабатывали тогда, когда поршни 9 и 20находятся в крайних...
