Струйный генератор пульсирующего давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 302503
Авторы: Дымковский, Козловский
Текст

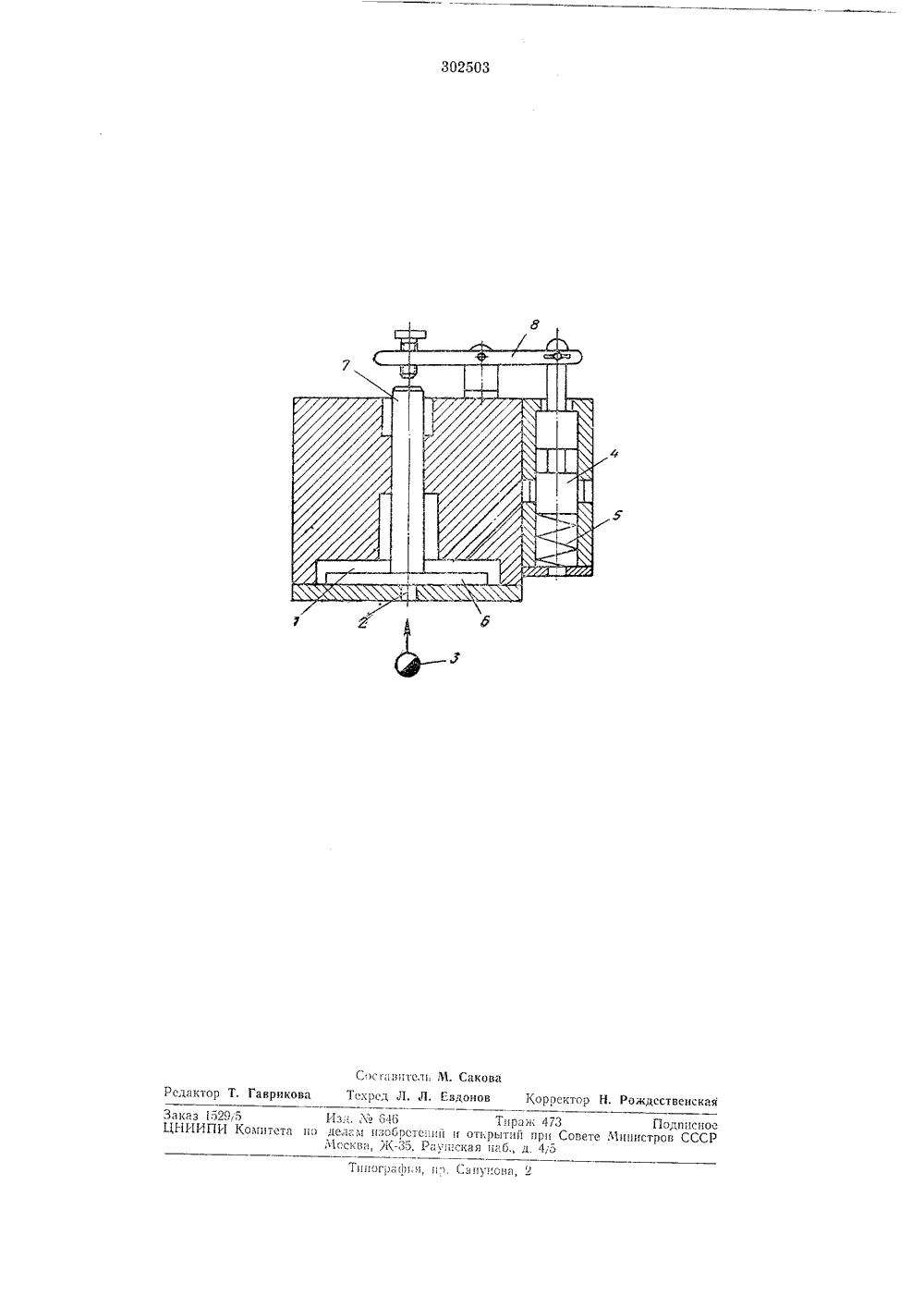

302503 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства1390821/25-8 ИПК Г 15 Ь 21/12 аявлено 20.Х 11.1 с присоединением зая иПриорите Комитет по делам зобретений и открытиДК 621 646 25(088 8 Опубли 1, Бюллетснь1исания 11 Л 1.1971 о 28.1 Ч. кования ри Совете Министра СССР. Козловский, М итель СТРУЙНЫЙ ГЕНЕРАТОР ПУ УЮШЕГО ДАВЛЕНИЯ Предмет изобретенияСтруйный генератор пульсирующего давления с рабочей камерой, соединенной посредством впускного отверстия с источником сжа того газа, сбрасываемого в атмосферу черезавтоматически открываемый выпускной клапан, отлича 1 оцийся тем, что, с целью расширения диапазона частот пульсаций, в нем впускное отверстие перекрыто уложенной на 5 него со стороны рабочей камеры пластинойс расположенным подвижно в направляющей штоком, кинематпчески связанным с упруго подвижным запорным органом выпускного клапана. Известны струйнь 1 е генераторы пульсирующего давления с рабочей камерой, соединенной посредством впускного отверстия с источником сжатого газа, сбрасываемого в атмосферу через автоматически открываемый выпускной клапан.Описываемый генератор позволяет расширить диапазон регулирования частот пульсацией давления и увеличить долговечность. Это достигается тем, что в нем впускное отверстие перекрыто уложенной на него со стороны рабочей камеры пластиной с располокенным штоком, кинематически связанным с упруго подвижным запорным органом выпускного клапана.На чертеже изображен описываемый генератор.Он содержит рабочую камеру 1 с выполненным в ее плоской стенке отверстием 2, куда подается от сети через дроссель 3 сжатый воздух, Камера посредством клапана 4 с пружиной б может сообщаться с атмосферой. Управление клапаном производится от пластины б со штоком 7 через рычажный механизм 8.Струя газа или жидкости, наполняя рабочую камеру сквозь отверстие, присасывает к сго торцу пластину с силой, уменьшающейся по мере наполнения камеры. При этом за счет направленной вверх избыточной силы, рав 1 чковский и А, А. Козловский ной по величине произведению давления в камере и площади поперечного сечения штока, пластина с штоком перемещается вверх.В результате соударения с регулируемым вин том рычага клапан перемещается вниз и сообщает камеру с атмосферой, вследствие чего давление в ней быстро падает до величины атмосферного. Под действием силы присасывания струи, вновь истекающей сквозь отвер стие, пластина возвращается в исходное положение, а также под действием пружины происходит закрытие клапана. Таким образом цикл повторяется, и в камере имеет место пульсирующее давление сжатого воздуха.302503 С с га в и тел и М. С а конаТсхрсд Л. Л. Евдонов Корректор Н, Рождественская Редактор Т. Гаврикова Тииосрафи,1, и 1 Сзпиова, 2 Заказ 15295 Изл.,6 б 46 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобрсзсиий и открытий при Совете Министров СССРМосква, гК, Рышская иаб., д. 4,5
СмотретьЗаявка
1390821
М. А. Козловский, Г. Дымковский, А. А. Козловский
МПК / Метки
МПК: F15B 21/12
Метки: генератор, давления, пульсирующего, струйный
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-302503-strujjnyjj-generator-pulsiruyushhego-davleniya.html" target="_blank" rel="follow" title="База патентов СССР">Струйный генератор пульсирующего давления</a>
Аэродинамический клапан для камеры пульсирующего горения
Номер патента: 459612
Опубликовано: 05.02.1975
Авторы: Бут, Голдаев, Полевичек, Рублевский, Фурсов
МПК: F02K 7/02
Метки: аэродинамический, горения, камеры, клапан, пульсирующего
...камеры сгорания, а камеры, сообщающие камеру сгорания с камерой затвора, направлены тангенцпально по отношению к наружной поверхности патрубка. На фиг. 1 показаи предложенный аэродинамический клапан с камерой сгорания, продольный разрез; на фиг, 2 - поперечный разрез по А - А на фиг. 1.5 К камере 1 сгорания (фиг. 1), работающейв пульсирующем,режимепримыкает камерь 2 затвора с глухим торцом 3, сообщающаяся с камерой сгорания посредством каналов 4.Коаксиально камере 2 затвора установлен 10 воздухоподводящий патрубок 5, в котором находится форсунка 6 для,подачи топлива, Пат.рубок 5 сообщается каналами 7 с камерой 2 затвора, а выходной конец парубка со стороны камеры 1 сгорания закрыт перегородкой 15 8. Каналы 4, сообщающие камеру...
Камера пульсирующего горения
Номер патента: 544827
Опубликовано: 30.01.1977
МПК: F23C 3/02
Метки: горения, камера, пульсирующего
...переделок камеры сгорания. КПГ для сжигания мазута, при прочих равных условиях, необходимо выполнять длиннее, чем для газа, что обусловлено дополнительным процессом распыла и 30 испарения жидкого топлива.3Цель изобретения - обеспечение возможности сжигания в камере различных по реакционным способностям топлив и расширение частотного диапазона работы.Это достигается тем, что передняя стенка камеры установлена с возможностью осевого перемещения, например, с помощью регулировочных винтов,На чертеже представлена камера пульсирующего горения в продольном разрезе,Камера пульсирующего горения содержит собственно камеру 1 горения, резонансную трубу 2, соединенные коническим переходом 3. Камера 1 и резонансная труба 2 могут иметь...
Камера пульсирующего горения
Номер патента: 806990
Опубликовано: 23.02.1981
МПК: F23C 11/04
Метки: горения, камера, пульсирующего
...(ФаУ,Й 1 й) . Акустически проницаемыйпоршень 9 состоит из набора металлических сеток, количество которых подбирается экспериментально, исходя из условий806990 Формула изобретения ВНИИПИ Заказ 252/57 Тираж 617 Подписное Патентф, г. Ужгород, ул,Проектная,илиал обеспечения максимального поглощения акустической энергии при несущественном изменении фазы коэффициента отражения.Регулировка пульсирующего давления включает в себя регулировку частоты и амплитуды.1. Регулировка частоты:В исходном положении поршни 9 и 10 совмещены и находятся в среднем положении. Установление требуемой частоты возбуждения осуществляется одновременным перемещением совмещенных поршней в цилиндрических трубах 8. В случае, когда необходимо сохранение постоянных...
Камера пульсирующего горения
Номер патента: 832251
Опубликовано: 23.05.1981
Автор: Лысков
МПК: F23C 11/04
Метки: горения, камера, пульсирующего
...от постороннего источника, иприоткрывается вентиль 8. Пар, прерываясь в пульсаторе 7, через сопло б выбрасывается в резонанснуютрубу 1, где, взаимодействуя с воздушным объемом в КПГ, вводит его в О колебательный режим. Объем в КПГ реэо832251 Формула изобретения ВНИИПИ Заказ 3153/29 Тираж 606 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная,4 нирует, когда пульсатор 7 настроен на собственную частоту КПГ. Частота пульсатора 7 для различных режимных ситуаций КПГ предварительно замеряется при помощи известной измерительной аппаратуры и далее задается приводу (например в виде оборотов двигателя постоянного тока )Уровень колебаний в КПГ корректируется расХодом пара через вентиль 8. Пульсирующая струя пара в резонансной трубе 1...
Способ испытания камеры пульсирующего горения
Номер патента: 1014342
Опубликовано: 23.12.1991
Авторы: Андреев, Мнацаканян, Пинкэ, Эпштейн
МПК: F23C 11/04, G01M 13/00
Метки: горения, испытания, камеры, пульсирующего
...2, Далее вновь возбуждают колебания давления источником 8 и измеряют их датчиками 6 в точке с координатой г и у среза топливного патрубка 2 с координатой г,) . Измеряют также датчиком 7 колебания расхода газа и фазы между колебаниями давления вточках г и г и колебаниями расхода газа. Затеи источник 8 пульсирующего расхода газа перемещают в топливный патрубок 2 и вновь измеряют колебания давления датчиками 6 у среза топливного патрубка 2 и в месте прежнегс расположения источника 2, т,е, в точке с координатой г. Кроме того, измеряют пульсации расхода газа датчиком 7 и Фазы между колебаниями давления в точках с координатами г, и г и пульсациями расхода. Проводя описанные измерения, при различных частотах пульсаций пстока газа можно...
