Номер патента: 160717
Автор: Ринкус
Текст

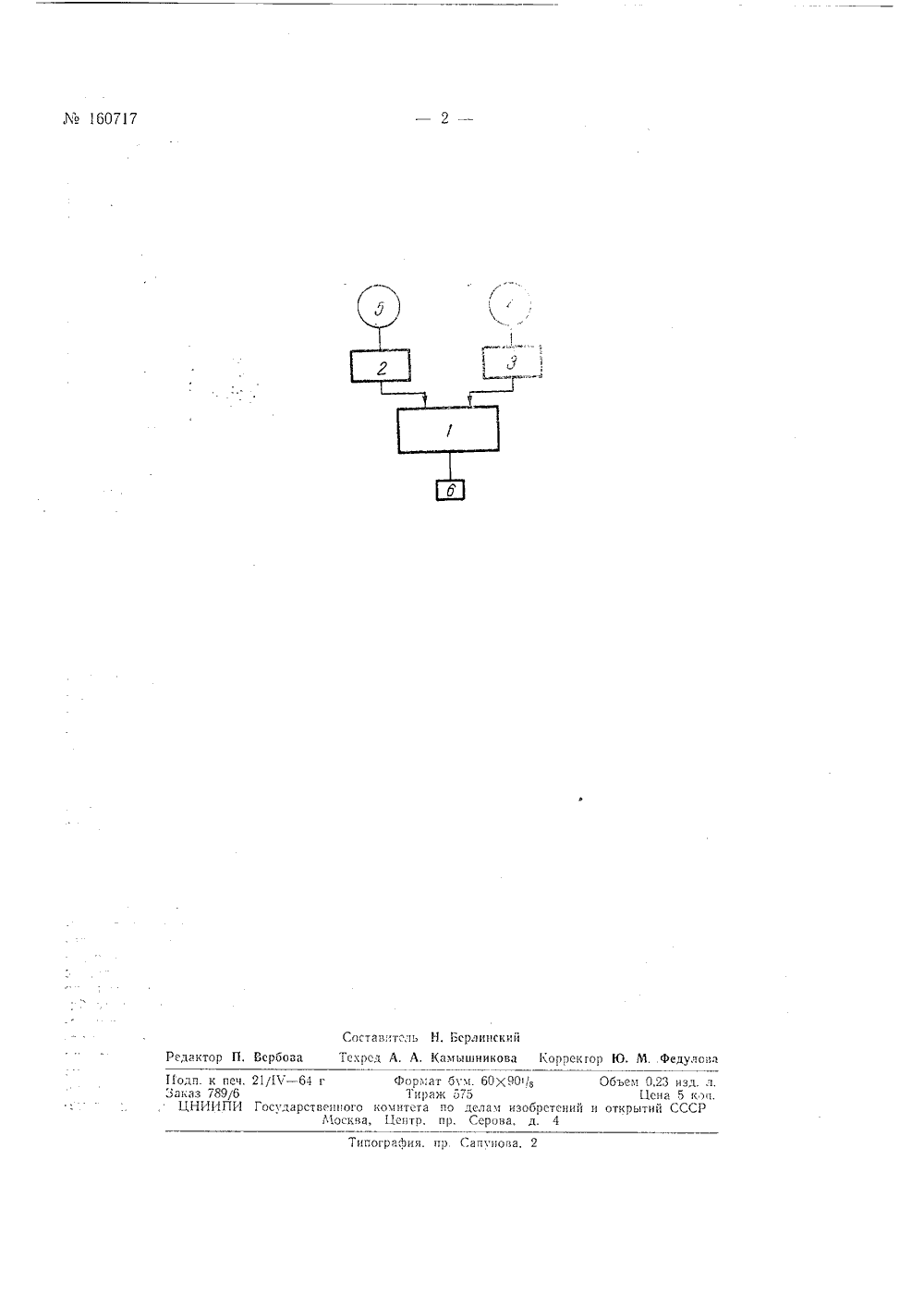

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИКОЛЙСляИЕ ЙЗОЬ РЕТЕЫйЛ К АВТОРСКОМУ СВИАЕТЦЛЬСТВУКласс 14 с, 8 ов160717 МПК Г 016 Заявлено 26,1.1963 ( 86496/24-6) ГОСУАЛРСТВЕННЫИКОМИТЕТ ПО АЕЛАМИЗОБРЕТЕНИЯ И ОТКРЫТИЙСССР УДК Опубликовано 26.11.1964. Бюллетень5 Подписная группаб 4 Заявитель Всесоюзный ордена Трудового Красного Знам теплотехнический научно-исследовательский инс им. Ф. Э, Дзержинского Автор изобретения Э, К. Ринкус УСТРОЙСТВО АВТОМАТИЧЕСКОЙ ЗЛЩИ ПАРОВОЙ ТУРБИНЫенититут Устройство авт вой трубины, соле ры острого пара, р) ющпц орган исп чачи пара, отл целью обеспечени всем диапазоне л цой применен дат щцй орган выпол щего сигналы по выработки импуль при снижении теь го значения, завис рел турбиной. Устройства автоматической защиты паровых трубин, содержащие датчики температу. ры острого пара, возлейстгующце ца регулирующий орган подачи пара, известны.Особец ость предложенного устройства г, том, что для надежной защиты паровой турбины во всем диапазоне давлений пара перел ней применен датчик давления, а регулирую щий орган выполнен в виде реле, суммирующего сигналы по температуре и давлец 1 ю лля выработкп импульса ца срабатывание защиты при снижении температуры пара ло заданного давления, зависящего от давления пара перел турбиной.На чертеже схематически изображено предложеное устройство лля автоматической защиты турбины. Регулирующий орган (суммирующее реле) 1, получающий сигнал от латчиков давления 2 и температуры 3, настроен на срабатывание при снижении температуры острого пара 4 ниже определенного, близкого к температуре насыщения значения, которое зависит от давления пара перед турбиной 5,Устройством, автоматически изменяющим уставку срабатывания защиты по температуре в зависимости от давления, является датчик давления 2, имеющий квадратичную характеристику. Применение датчика с квадратичной характеристикой (по типу электрических плоскостных индукционных датчиков) лает гозможность прц линейном температурном датчике получить без специальных целицейцых преобразователей кривую характеристики срабатывания регулирующего органа 1 завцсцмость уставкц срабатыцацил от давления пара), достаточно хорошо повторяющую кривую характеристики насыщения. Прн срабатывании регулцрующ гй орган 1 воздействует на механизм закрытия стопорцого клапана б, предотвращая попадание влажного пара в турбину. Предмет изобретен н оматцческой защиты пароржащее датчик температувозлействуюший на регулиолнительного механизма почающееся тем, что, с я надежности защиты во авлений пара, перед турби чик давления, а регулируюен в виде реле, суммирую- температуре ц давлению для са на срабатывание зашиты пературы пара до заланнояшего от давления пара пе. Берлинский агиышникова Еоррскгор Ю. М. федул оставнтсль Редакт србова крсд брстс д погряфия, пр Сапунова,11 одп. к печ. 21/Гч - 64 гЗаказ 789/6ЦНИИПИ Государстве нногоб 1 оскв ФорматТираж сом итста и Центр, п м. 60 Х 9075делам иСерова,Объем 0,23 изд. и. 1.1 сна 5 кои.и открытий СССР
СмотретьЗаявка
816496
Всесоюзный ордена Трудового Красного Знамени, теплотехнический научно исследовательский институт, Ф. Э. Дзержинского
Э. К. Ринкус
МПК / Метки
МПК: F01D 21/00
Метки: jiaaif, uoloif-"-•, автоматической, защиты, паровой, турбины
Опубликовано: 01.01.1964
