Система лабиринтного уплотнения валов газовых турбин
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

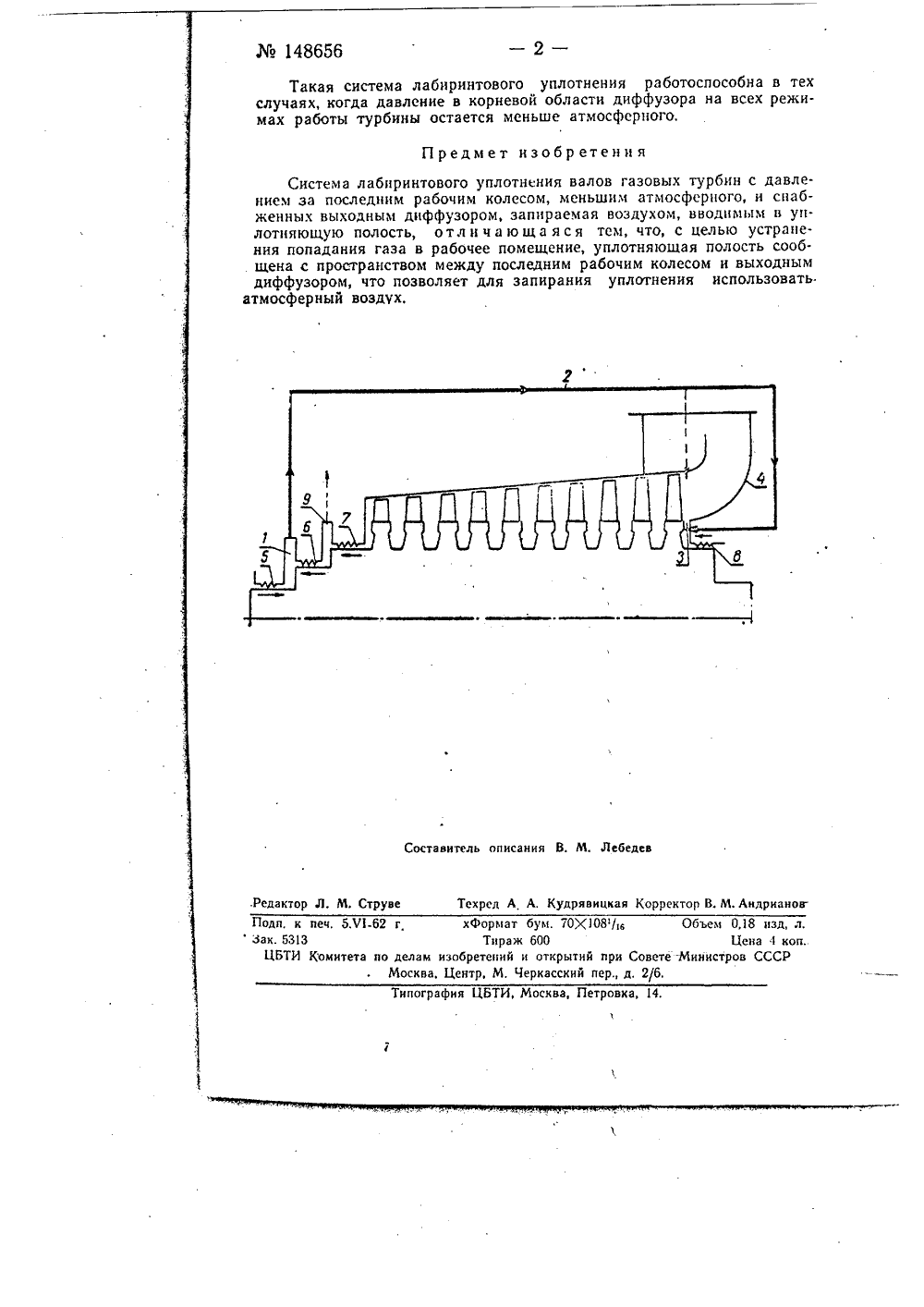

56 по делам изобретений и открытий при Совете Микис блнковано в Бюллетене изобретений ЛЪ 13 за 1962 тет Известны системы лабиринтового уплотнения валов газовых турбин, снабженных выходным диффузором и с давлением за последнимрабочим колесом, меньшим атмосферного. Запирание системы осуществляется воздухом, вводимым в уплотняющую полость.Описываемая система лабиринтового уплотнения отличается отизвестных тем, что уплотняющая полость сообщена с пространствоммежду последним рабочим.колесом и выходным диффузором. Для запнрания системы используется атмосферный воздух. Такая система лабирннтового уплотнения может устранить попадание газов в рабочеепомещение.На чертеже показана схема лабирннтового уплотнения вала газовой турбины,В концевом уплотнении высокого давления выполнена камера /,которая соединяется каналом 2 с кольцевым зазором 3 в корневой области диффузора 4. Уплотнение высокого давления снабжено тремялабиринтами 5, б и 7, а уплотнение низкого давления - лабиринтом 8, Между лабиринтами б и 7 предусмотрена камера 9, сообшаюшаяся с атмосферой,Из камеры 9 газ отводится непосредственно в атмосферу, а из к.меры 1 под действием пониженного давления газа в диффузоре 4 воздух и небольшое количество газа отсасываются в полость кольцевогозазора 3, Отсос предпочтительнее производить в корневую часть лиффузора, где устанавливается наименьшее давление газа, В тех случаях,когда диффузор создает недостаточное разрежение для подсоса, эжектирующее действие может быть усилено за счет центробежного эффекта, создаваемого быстро вращающимся диском, При этом между диском и кожухом оставляется минимально допустимая щель, через кото.рую воздух и газ подсасываются в корневую часть диффузора.148656 Такая система лабиринтового уплотнения работоспособна в тех случаях, когда давление в корневой области диффузора на всех режимах работы турбины остается меньше атмосферного. Предмет изобретения Система лабиринтового уплотнения валов газовых турбин с давле нием за последним рабочим колесом, меньшим атмосферного, и снабженных выходным диффузором, запираемая воздухом, вводимым в уплотняющую полость, отл и ч а ю щ а я с я тем, что, с целью устране. ния попадания газа в рабочее помещение, уплотняющая полость сооб.щена с пространством между последним рабочим колесом и выходным диффузором, что позволяет для запирания уплотнения использовать атмосферный воздух,г Составитель описания В. М. Лебедев.Редактор Л. М. Струве Техрел А, А, Кудрявицкая Корректор В. М. Андрианг, хформат бум. 70 ХТираж 600делам изобретений и открытиМосква, Центр, М, Черкасский Поди, к печ, 5.Ч-б 2Зак. 5313 ЦБТИ Комитета по 108/,6 Объем 0,18 изд, л. Цена 4 коп й при Совете -Министров СССР пер д, 2/б, ипография ЦБТИ, Москва, Петровка, 14
СмотретьЗаявка
694784, 26.01.1961
Алексеев О. Н, Доброумов Л. А, Дьячков В. А, Кириллов И. И
МПК / Метки
МПК: F01D 11/02, F02C 7/28
Метки: валов, газовых, лабиринтного, турбин, уплотнения
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/2-148656-sistema-labirintnogo-uplotneniya-valov-gazovykh-turbin.html" target="_blank" rel="follow" title="База патентов СССР">Система лабиринтного уплотнения валов газовых турбин</a>
