Егоров
Герметизирующее устройство газонаполненного коммутационного аппарата
Номер патента: 1472966
Опубликовано: 15.04.1989
Авторы: Егоров, Серяков, Худалеев
МПК: H01H 33/02
Метки: аппарата, газонаполненного, герметизирующее, коммутационного
...поскольку качество герметизации не зависит от пространственной ориентации аппарата,Сборка узла уплотнения произЪодится следующим образом,Аппарат устанавливается так,чтобы вал 3 после сборки занималвертикальное положение, причем тасторона втулки 1, которая граничит с высоким давлением газа 8,занимала бы верхнее положение, Впроточки 4 и 5 вставляются уплотнительные кольца 6 и 7, причем верхнее кольцо 6 должно быть установлено в крайнее верхнее положение,Кольцо 6 должно иметь наружный диаметр несколько больший в сравнениис диаметром канавки 4, в результатечего сила упругости кольца и силатрения удерживают это кольцо вверхнем положении. Затем с нижнейстороны втулки в нее вводится вал,После того как он войдет в нижнеекольцо 7, через....
Устройство для создания призабойной циркуляции промывочной жидкости
Номер патента: 1472634
Опубликовано: 15.04.1989
Автор: Егоров
МПК: E21B 21/08
Метки: жидкости, призабойной, промывочной, создания, циркуляции
...111 с 11 НО 11 ЕПГКней части 17 штока 18 хо 11 с ШО размеБИется на штоке Де; 11 Фнрующ,111 1 ружина23, а поршень 16 размещается во внутренней полости 40 промывочного сальника 6 всегда ниже вводного канала41, Кроме того, благодаря большейплощади нижнего основания поршня всравнении с верхней кольцевой площадью поршень и связанный с ним штокпри отсутствии в канале 41 потокажидкости и при наличии некоторого избыточного давления сверх атмосферного, создаваемого нульсатором, Всегдазанимает исходное верхнее йоложение(всегда ниже вводного канала 41),При подаче через канал 41 в полость 40 единичного объема жидкости,вытесняемого из бурового насоса 3при каждом рабочем ходе его плунжера 9, поршень 16 вместе со штоком 17,18 перемещается вниз вместе с...
Цилиндровый механизм дверного замка
Номер патента: 1472610
Опубликовано: 15.04.1989
Автор: Егоров
МПК: E05B 27/00
Метки: дверного, замка, механизм, цилиндровый
...фиг. 1 изображен цилиндровый механизм, разрез; на фиг. 2 - то же, с блоками, развернутыми на 180; на фиг. 3 - разрез А-А на фиг, 1 и 2,Цилиндровый механизм дверного замка снабжен промежуточным установочным элементом 1 и средством 2 фиксации, при этом корпус выполнен разъемным в виде двух блоков 3 и 4, блоки установлены по обе стороны от промежуточного установочного элемента 1 и закреплены на нем с помощью средства фиксации с возможностью разворота один относительно другого на 180", причем средство фиксации выполнено в виде винтов, установленных параллельно оси запирающего барабана 5, с возможностью взаимодействия с пружинами 6 толкателей 7. Цилиндровый механизм работает следующим образом.Для отпирания в канал запирающего...
Способ получения липоксигеназы
Номер патента: 1472501
Опубликовано: 15.04.1989
Авторы: Аль-Нури, Васильева, Егоров, Кривова, Прянишникова
МПК: C12N 9/02
Метки: липоксигеназы
...1 табл,Активность липоксиг ляют при помощи электродапоглощению кислорода, а всубстрата используют линоарахидоновую кислоты.1472501 Формула изобретения Способ получения липоксигеназы, предусматривающий культивирование продуцента на питательной среде,до доСтижения максимального уровня активности, отделение мицелия и разрушение его, о т л и ч а ю щ и й с я тем, что, с целью повышения активности целевого продукта и ускорения процесса, в качестве продуцента используют штамм Бггергошусев врЬегоЫев ВКПМЯ, а культивирование ведут на питательной среде с рН 8,0,Активность липоксигеназы нМ 0 Длительность рН Штаммы культивирования,ч г биомассы,мин субстраты Линолевая Арахидоноваякислота кислота Гцвагцт 0,6 2,4 168 6,0 охуврогцш Бггерготусев...
Композиция для теплоизоляционного покрытия
Номер патента: 1470708
Опубликовано: 07.04.1989
Авторы: Артемов, Денисов, Егоров, Линючев, Орлов, Судакевич
МПК: C04B 26/12
Метки: композиция, покрытия, теплоизоляционного
...она содержит в качест",10 708 1,65-5,5 1,35"4,5 5,0-20 5,0-20 Таблица 1 Содержание компонентов, мас, Ев составе Компоненты Г 1 1 Г 1 2 3 4 5 46 50 69 87 92 70,15 50,25 14 27 451 192,5е3,0Ш 6,5 5,5 3,6 5,5 4,5 3,1 2,1 20 12 21 20 12,3 1,651,355,0 2,7 . 4,5 0,3 0,5 0,15 0,25 24 40 Т а б л и ц а 2 Показатели для состава 1 ( Т(.Заказ 1429/26 Тираж 589 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Минеральная ватаФенолформальдегидная смолаКанифольКсилол,СольвентСульфитно-спиртовая бардаПластификаторБорная кислотаВода Коэффициент водостойкости.:нормальноехранениесушка 150 СПредел...
Устройство для блокирования бункеров саморазгружающегося вагона
Номер патента: 1470589
Опубликовано: 07.04.1989
Авторы: Губарева, Денисенко, Дровосеков, Егоров, Колесник, Литвинчук, Торба, Хроменко
МПК: B61D 9/06
Метки: блокирования, бункеров, вагона, саморазгружающегося
...их расхождению друг относительно друга на осях 6 подвески,Для разблокировки и открывания бункеров приподнимается стопор 15 по пазу кронштейна 17 и откидывается вверх, а приводной рычаг 13 поворачивается против часовой стрелки до упора ребра тяги 9 в лобовой брус 12. При этом ролики 11, плотно прижатые друг к другу, вращаясь, выходят из зацепления с запорными кронштейнами 8 и разъединяют бункеры 7, которые под действием давления сыпучего груза на стенки и наклонную крышку разгрузочного люка поворачиваются относительно осей 6 подвесок в противоположные стороны и производится разгрузка.Для фиксации бункеров в открытом положении до окончания выгрузки предусмотрены поводки 18, шарнирно закрепленные с 2одной стороны на бункерах 7, а с...
Устройство для выпрессовки деталей типа втулок из отверстий базовых деталей
Номер патента: 1470490
Опубликовано: 07.04.1989
Автор: Егоров
МПК: B23P 19/02, B25B 27/02
Метки: базовых, втулок, выпрессовки, отверстий, типа
...разборки.На чертеже изображено устройство для выпрессовки деталей, общий вид.Устройство содержит цилиндрический корпус 1 с осевой полостью 2, в которой размешен силовой орган в виде стержня 3 с кони ческой рабочей частью 4 и закрепленным на его торце поршнем 5.В корпусе имеются равномерно расположенные по окружности сквозные радиальные отверстия 6, в которых установлены захваты 7 с острыми рабочими кромками.Осевая полость 2 заполнена передающей средой и сообщена посредством каналов 8 с глухими отверстиями 9 ступенчатой формы, в которых расположены вспомогательные поршни 10 со штоками 11, расположенными З 0 в отверстиях 12. Вспомогательные поршни 10 подпружинены посредством пружин 13. В исходном положении штоки 11 расположены на...
Штамп для горячей штамповки спеченных изделий
Номер патента: 1470458
Опубликовано: 07.04.1989
Авторы: Гейдаров, Дорофеев, Егоров, Мамедов, Рзаев, Синельщиков, Шульга
МПК: B22F 3/17
Метки: горячей, спеченных, штамп, штамповки
...выступами. Штамп легко подвергается автоматизации. Фиъ 2 Составитель Б.Семенов Техред А.Кравчук Корректор А.Обручар Редактор В,Данко Заказ 1416/13 Тираж 710 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, 3-35, Раущская наб., д. 4/5 Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина, 101 Изобретение относится к порошковой металлургии, в частности к конструкции штампов для прессования спеченных изделий методом горячей штам 5повки,Цель изобретения - расширениетехнологических возможностей за счетштамповки изделий с боковыми выступами. 10На фиг.1 изображен штамп, общийвид; на фиг.2 - сечение А-А на фиг.1,Штамп состоит иэ матрицедержателя1 с размещенными в нем...
Многокомплектный гимнастический снаряд
Номер патента: 1470308
Опубликовано: 07.04.1989
Автор: Егоров
МПК: A63B 17/04
Метки: гимнастический, многокомплектный, снаряд
...из отверстий 26 (фиг. 7). Корпус 12 соединен со сте но й 13 6 ол та м и 27.Конец жерди 5 закреплен на корпусе 14 посредством втулки 28, связанной с ним фиксатором 29 (фиг. 8). Корпус 14 установлен на вертикальных направляющих 30 и 31 посредством втулок 32 и 33. Втулки 32 и ЗЗ крепятся на направляющих фиксаторами 34 и 35, Направляющие ЗО и 3 закреплены на стене 13 с помощью болтов 36,Регулируемая по высоте стойка 2 состоит из верхней 37 и нижней 38 частей (фиг. 9). Обе части стойки 2 связаны фиксатором 39. На верхней части 37 стойки установлена и закреплена посредством фиксатора 40 втулка 41, несущая кольцевой40 45 50 формула изобретения 55 5 10 15 20 25 30 35 2кронштейн 42, в отверстие которого пропущена жердь 1.Конец тяги 4 шарнирно...
Способ изготовления горячего спая кабельной термопары
Номер патента: 1469365
Опубликовано: 30.03.1989
Авторы: Егоров, Капцов, Масленников, Язовцев
МПК: G01K 7/02
Метки: горячего, кабельной, спая, термопары
...материала оболочки, толщиной, равной толщине последней, и диаметром, равным диаметру кабеля, и соединяют термоэлектроды 2 и заг- лушку 7 с оболочкой 1 кабеля сплав" лением с ней лазерной сваркой периферийной части кольца 4 с получениемгерметизирующего шва 8 (фиг.3). Толщину и материал заглушки 7 выбираютисходя из условия равной жаростойкости с оболочкой кабеля.Разделку свободных, концов 9 термоэлектродов производят механическимспособом. Изготовленную термопаруустанавливают в корпус,Реализация способа технологичнадля кабелей больших диаметров ряда5,0, 6,0 и 7,2 мм,При соединении термоэлектродов 2с оболочкой 1 через тонкие и пластичные лепестки 5 кольца 4 возникающие термические напряжения релаксируют в этих лепестках, служащих...
Рентгеновский измеритель толщины полосы проката
Номер патента: 1469350
Опубликовано: 30.03.1989
Авторы: Гусев, Егоров, Маслов, Соколов
МПК: G01B 15/02
Метки: измеритель, полосы, проката, рентгеновский, толщины
...с рабочего источника излучения 1 в виде 45 положительной полуволны, а с компенсирующего 2 - в виде отрицательной полуволны (фиг, 4 в). При отсутствии "скачков" сетевого напряжения сигналы с выхода модулятора 7 поступают на один иэ входов сумматора 8.50 При этом на выходе блока 9 формирования сигнала коррекции изменений переменного напряжения формируются полуволны, одинаковые по амплитуде и длительности, но в прбтивофазе к ос 55 новному сигналу, которые поступают на второй вход сумматора 8 (фиг. 4 г). В случае равенства толщины контролируемой полосы 12 и стандартного образца 4 на выходе сумматора 8 форми.руется разностный сигнал, не содержащий постоянной составляющей(фиг. 4 д), Этот сигнал поступает нафильтр 10 нижних частот, где...
Теплообменное устройство
Номер патента: 1469260
Опубликовано: 30.03.1989
Авторы: Аралов, Боев, Егоров, Капалин, Кузнецов, Потемкин
МПК: F25B 39/02, F28D 7/00
Метки: теплообменное
...заливают в емкость 21. Открывают вентиль22 и заполняют теплоносителем полость барабана 2. Приводят ротор 9во вращение при помощи электропневмо- или гидропривода (не показан). Охлаждающий теплоноситель отбрасывается ребрами 11 на внутренююповерхность барабана 2 (твердую теплообменную поверхность 7) и двигается в кольцевом зазоре 8 между нейи наружными кромками ребер 11 ротора 9Лишний охлаждающий теплоноситель выдавливается через патрубок3 обратно в емкость 21. Через патрубок 4 и коллектор 16 в каналы13 теплообменника 6 поступает газ,который, проходя через отверстия15 в перфорированной боковой стенкебарабана 2, барботирует в виде от. дельных пузырей через охлаждающий: теплоноситель, движущийся в кольцевом зазоре 8. В результате...
Способ гидрообработки свиты угольных пластов
Номер патента: 1469179
Опубликовано: 30.03.1989
Авторы: Бурчаков, Гуревич, Егоров, Красюк, Ли, Хамиев, Шарипов, Швец
Метки: гидрообработки, пластов, свиты, угольных
...сетку скважин, расстояние между скважинами определяют из условия максимального расстояния возможной гидросбойки между смежными скважинами. По опытным данным этом расстоя 5 ние составляет 200-250 м. Скважины обсаживают колонной стальных труб .и тампонируют затрубное пространство цементным раствором. Затем скважины разбивают на группы смежных скважин по 3-4 скважины в каждой группе, в первую 1,2,5, во вторую 3,4,7, в третью 6,9,10, в четвертую 8,11,12, В центре каждой группы скважин сооружают по одной водобазорной системе 13,14,15 и 16 и устанавливают насосные агрегаты. Группа скважин соединяется с водозаборной системой водопроводами 17. Количество насосных агрегатов определяется из условия одновременной. подачи рабочей ,жидкости во все...
Смеситель
Номер патента: 1468761
Опубликовано: 30.03.1989
Авторы: Богацкий, Буркуш, Егоров, Мюллер, Тари, Ушаков
МПК: B28C 5/14
Метки: смеситель
...кожуха 4 радиально установлены пластины 5 с возможностью взаимодействия с пластинами 6, которые закреплены на наружной поверхности корпуса 1 смесителя. Боковые и торцовые поверхности корпуса 1 смесителя и кожуха 4, а также пластины 5 и 6 образуют замкнутые полости , которые через трубопроводы 8 соединеныс системой 9 аспирации воздуха и системой 10 его подогрева.Рабочие поверхности пластин 5 и 6могут быть оснащены уплотняющими элементами 11.Устройство работает следующим образом,Перед загрузкой смесителя его поворотные части корпуса 1 устанавливают в положение, при котором их нижние торцы плотно прилегают друг кдругу, при этом закрепленные на наружной поверхности корпуса 1 смесителя пластины 6 взаимодействуют спластинами 5 которые...
Манипулятор
Номер патента: 1468740
Опубликовано: 30.03.1989
Авторы: Егоров, Колыванов, Простопопов, Успенский
МПК: B25J 9/00
Метки: манипулятор
...2 закреплено коническое зубчатое колесо 23. Ось 24 одним концом жестко связана с вилкой 20, а другим - с вилкой 19 через подшипники 25 и 26, установленные внутри конического зубчатого колеса 27, которое закреплено на вилке 19.На каждом из валов 28 и 29 смонтированы вилки 19 и 20 с парами подшипников 30, 31 и 32, 33. На одном конце и в середине валов 28 и 29 закреплены цилиндрические зубчатые колеса 14, а на другом конце - конические зубчатые колеса 34 и 35.Манипулятор работает следующим образом.При включении пары двигателей 18(фиг, 1 и 4), расположенных в узлах 8 вращения звеньев 1 и 2, когда валы 28 и 29 вращаются в разных направлениях, происходит вращение конических зубчатых колес 34 и 35, зубчатых колес 23 и 27. Так как 2колеса 23 и...
Способ винтовой прокатки
Номер патента: 1468620
Опубликовано: 30.03.1989
Авторы: Егоров, Зеленцов, Потапов, Самигуллин
МПК: B21B 19/02
...для реализации способа можно изготовить либо термообработкой, при этом участок с меньшей твердостью подвергают нормализации, участок с большей твердостью - закалке с последующим отпуском, либо проводят нормализацию (охлаждение на воздухе) всего валка и последуюцую поверхностную закалку токами высокой частоты,Кроме того, есть возможность изготовления валка составным либо бандажированным. Не исключается возможность изготовления другими способами, в том числе наплавкой. С целью установления пределов соотношений твердостей входного и выходного участков валков проводили опытную прокатку с варьированием этих твердостей. Оценивали коэффициент стойкости валков и характер протекания процесса, За единицу принята стойкость обычных...
Способ определения ацилпроизводных фенотиазина в биологическом материале
Номер патента: 1468500
Опубликовано: 30.03.1989
Авторы: Егоров, Саломатин
МПК: A61B 5/10
Метки: ацилпроизводных, биологическом, материале, фенотиазина
...500-ным раствором гидроксида натрия или калия рН=13 и выдерживают в течение 1 О мин, после чего экстрагируют 150 мл эфира дважды по 1 О мин. Следует избегать интенсивного встряхивания, чтобы не допустить образования эмульсии. В случае образования эмульсии проводят центрифугирование до расслоения эмульсии. Затем осторожно во избежание образования эмульсии переливают в делительную воронку и отделяют эфирный слой, пропуская его через бумажный фильтр с безводным сульфатом натрия (3 - 4 г). При этом в эфирном слое содержатся в нативном состоянии 10-аллилпроизводные фенотиазина (аминазин, пропазин, этаперазин, дипразин, метеразин, тиоридазин, трифтазин, левомепромазин и др.), а 10-ацилпроизводные фенотиазина (нонахлазин, хлорацихин,...
Устройство приема дискретных сигналов с относительно фазовой модуляцией низкой кратности
Номер патента: 1467786
Опубликовано: 23.03.1989
Авторы: Астапкович, Буянов, Васильев, Готгильф, Егоров, Жаренов, Перфильев, Федоров
МПК: H04L 27/22
Метки: дискретных, кратности, модуляцией, низкой, относительно, приема, сигналов, фазовой
...на и-м единичном интервале; начальная фаза некогерентного опорного .колебания, циклическая частота опорного колебания, равная номинальному значению частоты несущего колебания, рекомендованной МККТТ для данной скорости передачи информации.В предлагаемом устройстве демодулятор 9 обеспечивает устранение на приемной стороне неинформационный набег фазы несущего колебания за единичный интервал, возникающий из-за отсутствия кратности частот несущего и тактового колебаний. Расхождение частот и фаз несущего и опорного колебаний, обусловленное несихронностью и несинфазностью соответствующих генераторов, в данном случае не 6778 беоказывает существенного влияния напомехоустойчивость, поскольку в предлагаемом устройстве используется...
Составной поршень для двигателя внутреннего сгорания
Номер патента: 1467240
Опубликовано: 23.03.1989
Авторы: Булатов, Егоров
МПК: F02F 3/02
Метки: внутреннего, двигателя, поршень, сгорания, составной
...поршня и внутренней поверхностью сопрягаемой детали. 40При нагреве такого поршня вследствие большего коэффициента линейного расширения материала корпуса 1 на сопрягаемьж поверхностях возникает дополнительный натяг . 45Описанное полностью справедливо для канавки корпуса 1, образованной поверхностями А и Б, а также дляпроизвольных сечений ИК корпуса 1 и ЛМ детали 2 и корпуса 1, причем в каждом случае при произвольном повышении температуры Ь Т.Таким образом, угол между прямолинейными образующими каждых двух пар сопрягаемьж поверхностей, пере" секающимися в общей точке, лежащей на оси поршня, не изменяется в процессе нагрева, в том числе, если корпус и сопрягаемая деталь выполнены из разнородных материалов и нагреваются при работе до...
Устройство для тренировки спортсменов
Номер патента: 1466763
Опубликовано: 23.03.1989
Автор: Егоров
МПК: A63B 21/00
Метки: спортсменов, тренировки
...поршень 14, а сама полость сообшается с атмосферой.Перегородка 3 имеет два дополнительных канала 15 и 16 со смонтированными в них соответственно вентилями 17 и 18 и клапанами 19 и 20.Нижняя полость 4 соединена с датчиком 21 давления, а последний связан с кимографом 22.Устройство работает следуюшим образом.При движении рукоятки 7 вниз (фиг. 1, направление а) от усилия спортсмена поршень 10 создает давление жидкости, которая под давлением проходит через каналы 6 и 15, выжимает .поршень 14 вверх. При обратном движении рукоятки (фнг. 1, направление б) поршень 10 опускаегся вниз, увлекая за собой жидкость, которая через каналы 6 и 16 перетекает из полости 5 в полость 4. С помошью различных сечений используемого вала 11 в динамике...
Генератор равномерно распределенных псевдослучайных величин
Номер патента: 1465954
Опубликовано: 15.03.1989
Авторы: Борисов, Воробьев, Егоров
МПК: H03K 3/84
Метки: величин, генератор, псевдослучайных«, равномерно, распределенных
...до 7=2-" .Дляэтогд числа представляются в двоичном коде и установка регистров блока 10 регистров памяти производитсяустановкой триггеров в единичное илинулевое состояние аналогично регистру 15 памяти, Кроме того, импульсс выхода генератора 1 запускающихимпульсов после задержки элементом2 задержки (на время переходных про цессов) подается на вход установкитриггера 5 и устанавливает его в единичное состояние В результате начинает работать генератор б тактовыхимпульсов, сигналы которого поступазо ют на счетный вход счетчика 8 импульсов. Счетчик 8 импульсов формирует номера точек, каждому из которых соответствует определенноесостояние разрядов счетчика. Импульс, 35который был подан на вход счетчика 8 импульсов после задержки в элементе 13...
Трубогибочный станок
Номер патента: 1465149
Опубликовано: 15.03.1989
Авторы: Дубинин, Егоров, Паращенко
МПК: B21D 7/02
Метки: станок, трубогибочный
...водила 11,удлиняя водило до освобождения трубы от сцепления с захватом 14, и водило 11 отводится в сторону, освобождая проход трубе для подачи еек следующему захвату 14 для последУющего изгиба трубы,Подвижная часть 13 водила 11 ставится на свое место.При изменении радиуса изгиба трубы5полэушка 9 должна быть перемещена вдругое заданное положение,При изменении Формы копира 19 в,процессе гибки и после завершения.гибки, когда труба выводится вперед1 О из индуктора 21, она опирается наролики 23 стола 22.При рабочем ходе ролики 7 прижаты,при ускоренном ходе и цри установкетрубы отжаты,Трубогибочный станок обеспечиваетповышение качества изделий за счетуменьшения искажения форм сеченияи одновременного изгиба трубы в вертикальной плоскости,20...
Соединение провода в термопластичной изоляции с наконечником и способ его осуществления
Номер патента: 1464236
Опубликовано: 07.03.1989
Авторы: Агеев, Вегеря, Егоров, Орлов
МПК: H02G 15/04
Метки: изоляции, наконечником, провода, соединение, термопластичной
...введении жил 4 в гнездо 3 и выступа 5 под слой изоляции провода 1 весь узел нагревают до температуры размягчения термоппастичной изоляции провода 1, Размягченная изоляция провода 1 заполняет полость между выступом 5 и втулкой 6. Перемещение провода в наконечнике 2 производят до полного заполнения указанной полости. Контроль заполнения осуществляют, например, по появлению изоляции в отверстиях, выполненных на втулке 6 со стороны како" нечника 2, После появления изоляции в отверстиях жилы 4 провода 1 фиксируются в наконечнике 2, например, путем опрессовки материала наконечника 2 на жилах 4. После сстывания термопластичная изоляция провода 1 плотно охватывает заостренный тонкостенный кольцевой выступ 5, герметизируя протечки жидкости по...
Двигатель внутреннего сгорания
Номер патента: 1463944
Опубликовано: 07.03.1989
Авторы: Бутов, Гордеев, Егоров, Овсянников, Олейников
МПК: F02B 37/00
Метки: внутреннего, двигатель, сгорания
...связан с впускными трубопровода-ми 12 блоков при помощи канапов 13.Охладитель 8 размещен в развале блоков и его длина выполнена равнойдлине блока.Двигатель работает следующим образом.Отработавшие газы из цилиндровпо выхлопным коллекторам 4 поступаютв гаэосборник турбины турбокомпрессора 6 и приводят во вращение ротортурбокомпрессора, Центробежный компрессор каждого турбокомпрессора 6всасывает окружающий воздух и подаетего через воэдухонапорный патрубокв крышку 7 охладителя 8 наддувочноговоздуха, где осуществляется охлаждение воздуха. Из каждого охладителя 8воздух поступает по патрубкам 9 вкольцевой ресивер 10 наддувочноговоздуха, из которого по каналам 13распределяется по впускным трубопроводам 12 и подводится к цилиндрамдвигателя 1,...
Шихта для изготовления сегнетоэлектрического керамического конденсаторного материала
Номер патента: 1463729
Опубликовано: 07.03.1989
Авторы: Бертош, Давыдова, Егоров, Ларичева, Мамчиц, Подласенко, Самойлов
МПК: C04B 35/46, H01G 4/12
Метки: керамического, конденсаторного, сегнетоэлектрического, шихта
...ших 1, а в табл. ученных из ших" характеты матернало ности ной пов ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГННТ СССР енсаторов.ель изобретения - повышениетрической проницаемости мате и может быть использовано для изготовления низкочастотных керамическихконденсаторов, Для повышения диэлектрической проницаемости материалашихта сегнетоэлектрического керамического конденсаторного материаласодержит в качестве добавки СаЯпОзи каолин при следующем соотношениикомпонентов, мас,Ж: ВаТхОз 86,2188,40, Са 2 тО8,0-9,0; МпСО 0,080,10 БЬО 0,70-0,981 2 пО 0,450,70; СаБпОз 2,17-2,66; каолин 0,200,35. Полученные по обычной керамической технологии составы материалаиз полученной шихты имеют следующиехарактеристики:15000-16800, 8 Ф1463729...
Устройство для опрессовки пластичных материалов
Номер патента: 1463503
Опубликовано: 07.03.1989
Авторы: Егоров, Ткаленко, Юров
МПК: B29D 30/04
Метки: опрессовки, пластичных
...возможностей.На чертеже изображено предлагаемое устройство, общий вид; (слева -- положение корпуса в начале рабочего хода вибрации, справа - в момент захвата вентиля),Устройство содержит основание 1, корпус 2 с кольцевым пояском 3, разгрузочной канавкой 4, выхлопной камерой 5, выхлопным отверстиями 6, соединяющими канавку 4 с амерой 5, впускным отверстием 7, соплом 8,кольцевой выемкой 9 и конструктивными элементами крепежа, эластичную диафраг. му 1 О с захватными эластичными губками 11, а также заслонку 12 с приводом (не показа 1), Эластичная диафрагма 1 О снабжена утолщениями 13, обеспечивающими работоспоособность устройства.Устройство работает следукнщим обра- зоМ. Вентиль 14 (отшерохованный и прома;нный) находится на исходной...
Способ тушения полярных горючих жидкостей
Номер патента: 1463316
Опубликовано: 07.03.1989
Авторы: Агафонов, Егоров, Мокроусов, Тарадайко
МПК: A62C 3/06
Метки: горючих, жидкостей, полярных, тушения
...которой во время пожара сверху равномерно и одновременно на всю горящую лове-,хность подают раздробленную пену кратностью 50-100 с интенсивностью 0,15-0,25 л мси средним размером конгломератов (хл:пьев) пены 40-80 мм.Т"шение достигается за счет того, что хлопья пены, падая на просечновытяжной лист, перекрывают его ячейки, зависают в них, изолируя тем самым содержимое емкости от окружающего экономичности н эффективности тушения полярных жидкостей вместо специальных дорогостоящих пенообразователей используют промышленные пенообразователи общего назначения, для чего пену с интенсивностью О, 15-0,25 л х х м с применяют в виде хлопьев в с размерами 40-80 мм, которые во время пожаров равномерно и одновременно на всю горящую поверхность подают...

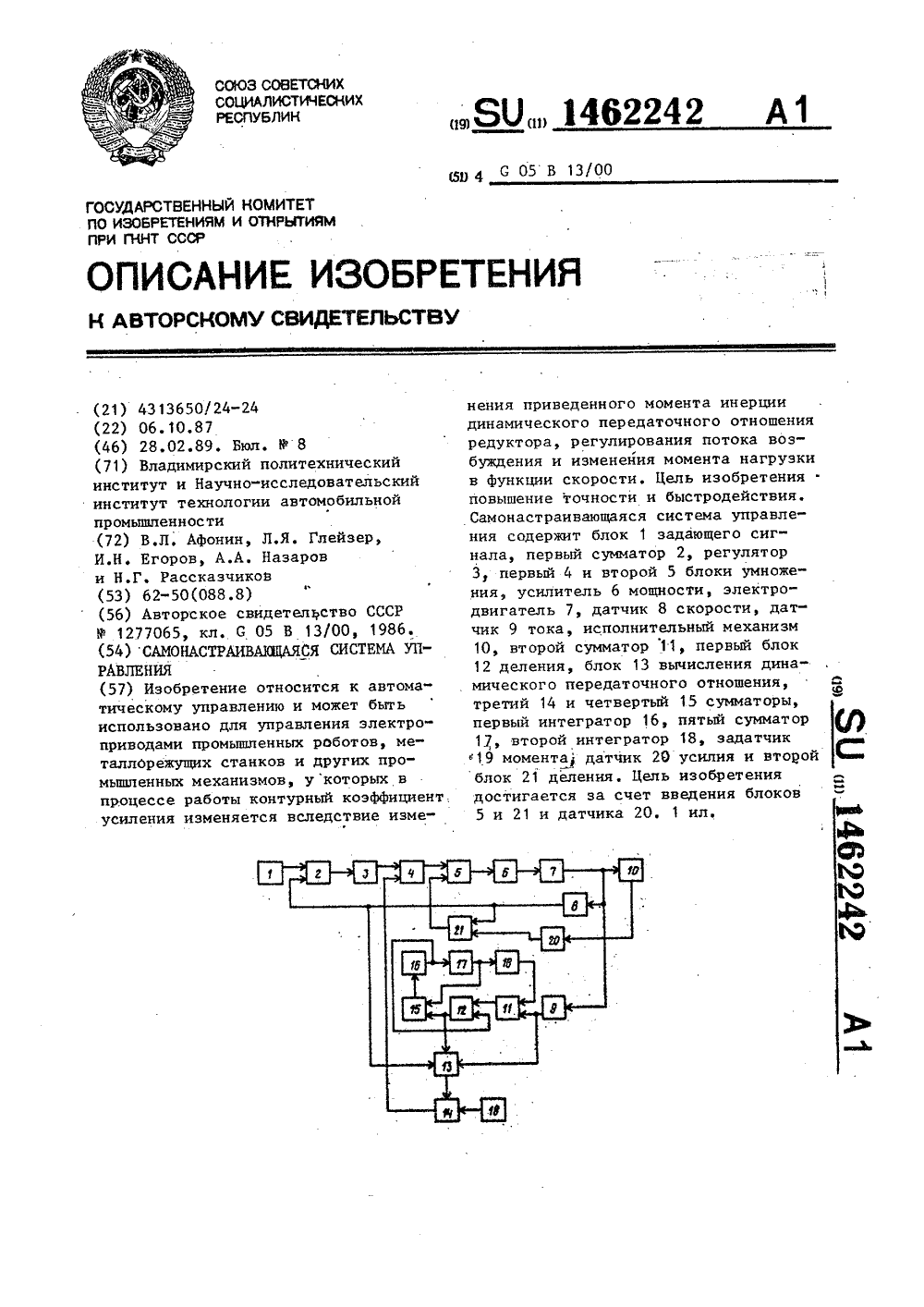

Самонастраивающаяся система управления
Номер патента: 1462242
Опубликовано: 28.02.1989
Авторы: Афонин, Глейзер, Егоров, Назаров, Рассказчиков
МПК: G05B 13/00
Метки: самонастраивающаяся
...15. Так будет происходить до тех пор, пока сигнал на выходе сумматора 15 не станет равным ускорению выходного вала редуктора, а сигнал на выходе блока.деления 12 - моменту инерции нагрузки, Далее этот сигнал через блок 13 поступает на вход третьего сумматора 14, на второй вход которого подается сигнал пропорциональный моменту инерции двигателя с выхода задатчика 19. На выходе сумматора 14 Формируется сигнал, пропорциональный суммарному моменту инерции, приведенному к валу двигателя. Этот сигнал в блоке 4 умножается на сигнал, поступающий с выхода регулятора 3, В .результате получаем эффект увеличения общего коэффициента передачи регулятора 3 и блока 4 на. величину, пропорциональную уменьшению коэффициента передачи двигателя, и...
Устройство для обмотки канатов
Номер патента: 1461744
Опубликовано: 28.02.1989
Авторы: Горшков, Егоров
МПК: B65H 81/06
...каната 63 и расположенным по его Ьси.В свободном конце консольного направителя 57 параллельно оси каната 63 выполнен паз 64 под обматывающий материал 53.Направляющий барабан 39 выполнен с винтовой канавкой 65 под канат 63.Устройство работает следующим образом.Заплетенный с чалочными приспособлениями канат 63, надевается на крюк 30; а второй конец каната наматывается на 2-3 витка в винтовую канавку 65 направляющего барабана 39.Краном 44 управления включается пневмоцилиндр 42, который через тяги 38 и 41 отклоняет стойки 36 и 37 по оси каната, при этом барабаны 39 и 40, смещаясь вместе со стойками,.сближаются между собой и зажимают канат, одновременно натягивая его.14617 Катушка 52 поджимается гайкой 54 к тормозной шайбе 55 для...
Механизм настройки переворачивающего цилиндра в листовой печатной машине
Номер патента: 1461639
Опубликовано: 28.02.1989
Автор: Егоров
МПК: B41F 21/00
Метки: листовой, машине, механизм, настройки, переворачивающего, печатной, цилиндра
...14. Кроме того, в регулировочном зубчатом колесе 8 выполнены два диаметрально расположенных отверстия, в которых установлены сва вала 15, несущих конические зубчатые колеса 16 и цилиндрические зубчагые колеса 17. Коницеские зубчатые колеса 14 зацеплены с коническими зубчатыми колесами 16, а цилиндрические зубчатые колеса7, жестко закрепленные на валах 15, находятся в зацеплении с цилиндрическим зубчатым колесом 18, свободно установленным на конце вала 5.Механизм настройки переворяцивякнпсго цилиндра работает след кипим образом.Гидро- или пневмодвнгатель псрсдяег вращение зубчатом колесу 18, например, 1461639церез электромагнитную муфту. Крутящий момент через зубчатые колеса 17, 16 и 14 передается на червяки 10, 11, которые совершают...
