Номер патента: 929309

Опубликовано: 23.05.1982

Авторы: Быстров, Васильев, Волков, Галанцев, Егоров, Зорий, Калюта, Князев, Попков, Скульский, Сущев, Терешков, Хагажеев, Шамро

МПК: B22D 7/00

Метки: анодов, медных

...на процесс образованияпассивируюцей пленки. Одна треть измельченной меди подается на поверхность изложницы перед заливкой в нее расплава, при этом происходит экранирование поверхности изложницы от теплового удара.Для предотвращения приварки анодов к телу изложницы поверхность изложницы перед заливкой расплава обра В батывают пульпой, состоящей иэ шамотного мертеля и воды. На нагретой поверхности изложницы вода быстро испаряется и остается защитная корочка шамотного мертеля. При заливке расплава корочка вплавляется в тело анода и вместе с ним загружается в электролиэные ванны. При электроли 4зе медь анода растворяется, а шаиотный мертель опускается на дно ванныв шлам. Выведение шамотного мертеляиэ шлама в процессе его...

Номер патента: 929222

Опубликовано: 23.05.1982

Авторы: Азбель, Воликов, Галевская, Гашев, Егоров

МПК: B03C 1/30

Метки: сепаратор, электромагнитный

...на ячейке ротора, взаимодействуетс соответствующей направляющей 6 и перекрывает выходное отверстие ячейки,что ускоряет время ее предварительногозаполнения водой, 15При подходе ячейки к зоне загрузкиисходного питания, подаваемого иэ питателя 7, пластина 5 взаимодействует сдругой направляющей, которая открываетее на величину, обеспечивающую оптимальную скорость протекания пульпы через ферромагнитные тела 4,Исходное питание подается в ячейку,предварительно заполненную водой, и перемешается между ферромагнитными телами со скоростью обеспечивающей наименьшую турбулентность потока и исключающую разрыв струи жидкости, Магнитные частицы притягиваются к поверхности ферромагнитных тел 4 и вращениемротора 2 выносятся из области сильногомагнитного...

Номер патента: 929190

Опубликовано: 23.05.1982

Авторы: Барышев, Егоров, Сахаров

МПК: B01J 2/02

Метки: высоковязких, гранулирования, расплавов

...установлены два штока 5, соединенных снизу траверсой 6, а сверху коромыслом 7, 11 вилку 8, связанную с приводом возвратно-поступательного движения (на чертеже не показан). В отверстиях днища 2 установлены трубки 9, поджатые к днищу пластиной 10. Воздушный зазор, у 5 который имеется между днищем и пластиной, уменьшает отдачу тепла от днища в окружающую среду, Трубки 9 имеют прорези 11, В трубках установлены плунжеры 12, укрепленные на траверсе 6, На трубках 9 установлены плотно схватывающие их втулки 13, укрепленные в плите 14 за счет наличия у втулок в ях верхней части прорезей 15. В плите 14 укреплены два штока 16, которые че 35 рез бобышки 17 в крышке 3 гранулятора выведены наружу. Верхние концы каждого штока шарнирно соединены с...

Номер патента: 573953

Опубликовано: 23.05.1982

Авторы: Анциферов, Бойко, Дубинский, Егоров, Медовар, Попов, Шуруев

МПК: C21C 5/56

Метки: выплавки, электрошлаковой

...деформаций отливки, которые трудно скорректировать, приходитсярасполагать стеркень вертикально. Однаков результате медленного нагрева стержня,ца нем образуется гарниссаж, заццмаюцтцйзаметную площадь, что приводит к бракуи вынуждает значительно увеличивать прцпуски.Целью изобретения является повышепцекачества отливки, уменьшение припусков наобработку.В основе изобретения лежит задача преобразовать способ приплавления части слитка с малым сечением и части слитка сбольшим сечением в процессе выплавки последней.Это достиго стержня агается введением приплавляемо в нижнюю часть кристаллиззно профиль Впадины в торц полнить коцгруэнтным профи члцческой ванны, образующе лавке стержня.прогревать конец стержня оль затравки, перед...

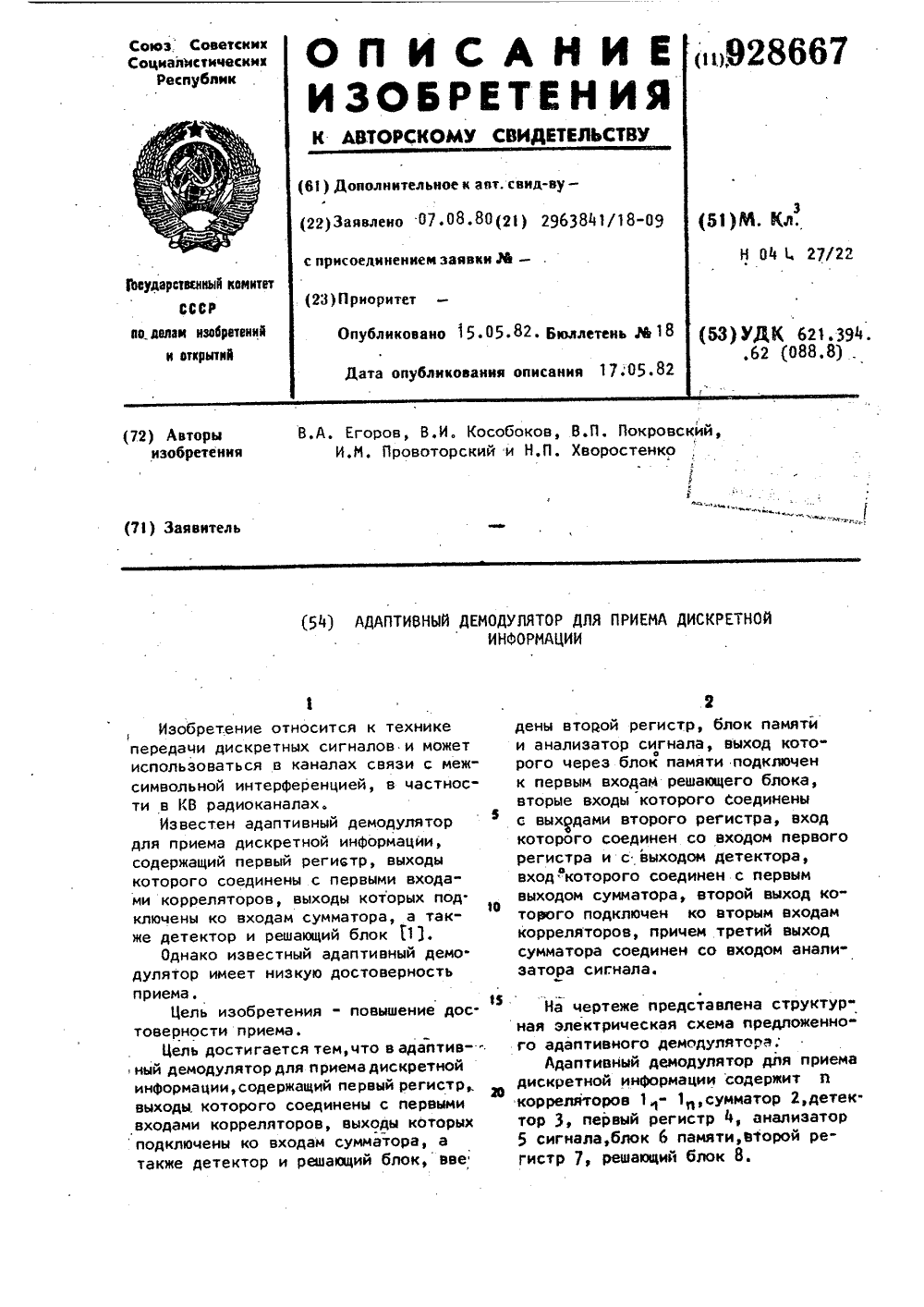

Номер патента: 928667

Опубликовано: 15.05.1982

Авторы: Егоров, Кособоков, Покровский, Провоторский, Хворостенко

МПК: H04L 27/22

Метки: адаптивный, демодулятор, дискретной, информации, приема

...Сумматор 2 осуществляет в соответствии с выбранным правилом сложение этих составляющих. На выходе сумматора 2 выделя- ется скомпенсированный сигнал, который поступает на детектор 3. Нарушение нормального приема приводит к появлению на выходе детектора 3искаженных сигналов. Это в свою очередь вызывает неточность в выделении интерференционных составляющих на выходах и корреляторов 1= 1 и резкое изменение параметров сиг- д нала, формируемого сумматором 2, из-за возрастания нескомпенсированной интерференционной помехи. Ана" лизатор"5 сигнала на основе анализа контролируемого параметра сигнала производит оценку текущего качества приема. Последовательность отсчетов записывается в блок 6 памяти и продвигается по нему с каждым тактом,...

Номер патента: 927958

Опубликовано: 15.05.1982

Автор: Егоров

МПК: E21B 25/02, E21B 31/18

Метки: захватное, оборудования, скважинного

...3( это положение изображено на чертеже. Верхняя часть защелок выполнена с уклоном внутрь, что улучшает условия попадания и прохождения головки в захватный узел,Продолжая двигаться вниз во внутренней цилиндрической полости корпуса 5, заполненной жидкостью, захватная головка овершота ударяется о кольцо 11, при этом штифт 12 утапливаетсясжимая пружину 13. Овершот вместеосвободившимся кольцом 11, внутренняя конусная расточка которого плотноприлегает к захватнои головке, имеющей с ней близкую или одинаковуюконусность, замедляет движение. В данном случае кольцо 11, установленноев полости корпуса 5 с небольшим зазором, будучи плотно сочлененным с конусной захватной головкой, представ-.ляет собой своеобразный поршень, который гасит скорость...

Номер патента: 927956

Опубликовано: 15.05.1982

Автор: Егоров

МПК: E21B 19/10

Метки: зажимное

...что механизм перемещения плашек выполненв виде коромысла, соединенного шарнирно с плашкой, и кулачка,установленного на эажимном. кольце, причемФормула изобретения Составитель А. ПавловскийРедактор С. Тимохина Техред И, Гайду Корректор А, Ференц Заказ 3193/41ВНИИПИпо113035 Тираж 624сударственного коми ам изобретений и от осква, Б, Раушск Подписноета СССРрытийя наб., д, 4/5 Филиал ЛПП "Патент", г. Ужгород, ул. Проектная 3 92795 ось поворота коромысла расположена вне плашки, а кулачок и коромысло установлены с возможностью взаимодействия между собой.На чертеже приведена схема предлагаемого зажимного устройства.Предлагаемое зажимное устройство состоит из корпуса 1 с плашками 2, зажимного кольца .3 с клиновыми пазами, перемещаемого...

Номер патента: 927943

Опубликовано: 15.05.1982

Авторы: Агеев, Архипов, Егоров, Садковский

МПК: E05B 55/14

Метки: врезной, дверной, замок

...на плечо 10 рычага 7, устанавливает последний в положение, показанное нафиг, 6. При этом упор 11 препятствует перемещению защелки 4 внутрь корпуса 1, обеспечивая тем самым ее дополнительное запирание, а плечо 9 рычага устанавливается в такое положение, в котором исключается его взаимодействие с нажимным кулачком 12,чем достигается предотвращение отпирания 4 с наружной стороны рукояткой 19. 55 3 92794установлены соосно с поворотным стопором.На фиг. 1 изображен предлагаемыйзамок, продольный разрез, выполненныйсогласно изобретению; на фиг. 2 - 5вариант исполнения замка с наружнойи внутренней ручками, установленнымина одной оси с нажимным кулачком; нафиг. 3 - вариант исполнения замка свнутренней ручкой, установленной на 10одной оси с...

Номер патента: 927556

Опубликовано: 15.05.1982

Авторы: Бочаров, Егоров, Сафонов

МПК: B30B 1/18

Метки: винтовой, двойного, действия, пресс

...связаны между собойдифференциальным винтом 6, которыйчерез подпятник 7 соединен с приводным винтом 8, свинчивающимся с,гайкой 9, установленной в станинеНа приводном винте 8 установленадополнительная гайка 10, свинцивающаяся с полым винтом 11, жесткозакрепленным на траверсе 12, установленной на пружинах 13 в направляющих 11 наружного ползуна 2 и связанной через подшипник 15 и 16 снажимным диском 17, соединенным шлицами с приводным винтом 8 и взаимодействующим с Фрикционной прокладкой 18, закрепленной на торце дифФеренциального винта 6. Дополнительная гайка 10 опирается на бурт19 приводного винта 8 и жесткосоединена с поводком 20, взаимодействующим через толкатель 21 с регулируемым упором 22, закрепленным настанине 1, На приводном...

Номер патента: 927316

Опубликовано: 15.05.1982

Авторы: Азбель, Воликов, Галевская, Гашев, Егоров

МПК: B03C 1/30

Метки: сепаратор, электромагнитный

....системы пакеты 6 ферромагнитных тел и дополнительные пакеты 7 ферромагнитных тел, вала 8, привода 9, питателя 10, брызгал 11 и 12 для подачи громывной и смывной воды, ванны 13, которая имеет приемники 14, 15, 16 для разгрузки немагнитного, промежуточного и магнитного продуктов. В качестве примера ферромагнитные тела 6 и 7 изображены,в виде зубчатых пластин.Принцип работы сепаратора заключается в следующем,Исходное питание в виде пульпы из питателя 10, расположенного на входе в зо ну сильного магнитного поля, подается в каждую ячейку вращающегося ротора и последовательно проходит сначала через дополнительный пакет 7 ферромагнитных тел, а затем через пакет 6 ферромагнитных тел,20 расположенный между полюсами электромагнитной...

Номер патента: 927315

Опубликовано: 15.05.1982

Авторы: Азбель, Беззубов, Воликов, Галевская, Гашев, Егоров

МПК: B03C 1/30

Метки: роторный, сепаратор, электромагнитный

...исходного материа 92735тикально, разгрузочные патрубки 7 - 9, привод ротора 10, желоб 11, отсекатели 12, закрепленные шарнирно на пластинах загрузочного приспособления, брызгала 13.Работа сепаратора осуществляется следующим образом.5Исходный материал в виде пульпы питателем 5 подается в желоб 11, в котором происходит сегрегация пульпы по содержанию твердого и крупности частиц, причем. крупные частицы опускаются на днище желоба, а мелкие частицы располагаются в верхних слоях пульпы. При выходе из желоба 11 пульпа отсекателями 12 делится по высоте на ряд потоков с различным содержанием твердого, которые поступают в секции ротора 1, причем поскольку ротору сообщают движе ние в направлении движения материала, потоки поступают в...

Номер патента: 927216

Опубликовано: 15.05.1982

Автор: Егоров

МПК: A01K 79/00

Метки: снасть, ярусная

...опорную пластину 4 спрорезью и гибкий элемент 5 для обвязки, а кольцевые приспособления 15снабжены вертлюгами 6.Каждая из приманок содержит покрайней мере две захватные коронки7, выполнены с сине-зеленым люминофорным покрытием 8 и снабжены крас оными разделительными шариками 9, расположенными между захватными коронКд МИЧасть приманок последовательновмонтирована в хребтину 2, а другая 25их часть, размер которых превышаетразмер вмонтированных в хребтину 2приманок, закреплена к хребтине 2посредством жестких пластинчатых поводков 10 с зажимами 11 и кольцами 12,Несущий трос 1 расположен вдольпродольной оси хребтины 2. При работе снасти ее перемещают вверх ивниз. Приманки, имеющие различныеразмеры и вес, поворачиваются с хребтиной 2...

Номер патента: 926576

Опубликовано: 07.05.1982

Авторы: Егоров, Ланин, Притчин

МПК: G01N 3/60

Метки: испытаний, термопрочность, хрупких

...вращения вокруг своей оси коническими барабанами, на которых закреплены другие концы нитей.На фиг. 1 изображена схема предлагаемого устройства; на фиг. 2 - тоже, вид сверху. 30Устройство содержит нижний и верхний захваты 1 и 2, служащие для крепления испытуемого образца 3, выполненного в виде диска и установленноговнутри нагревателя 4, выполненного, например, в виде индуктора. Между соответствующими захватами 1 и 2 и торцовыми поверхностями образца 3 размещены два слоя 5 и 6 теплоизоляции,каждый из которых, выполнен в виде свер-,нутой по спирали Архимеда нити. Одинконец каждой нити слоев 5 и 6 теплоизоляции закреплен на соответствующемзахвате 1 или 2, а другой, проходя че.рез соответствующую направляющую тру 45 бу 7 или 8,...

Номер патента: 926479

Опубликовано: 07.05.1982

Авторы: Егоров, Кузьмин, Слицан, Таджиев, Харичкин

МПК: F27B 7/00

Метки: вращающихся, печах, прокалки, процессом, трубчатых, углеродистых

...3, через устройство 4 связи с объектом периодически поступают в логическое вычислительное устройство 5, Логическое вычислительное устройство 5 определяет знаки и величины рассогласования измеряемых температур относительно заданных значений, анализирует сложившуюся технологическую ситуацию по заданной программе и выбирает. одно или несколько управляющих воздействий, направленных на стабилизацию технологического процесса, Уст ройство, кроме того, содержит цифро-аналоговые преобразователи 6-8, исполнительные механизмы 9-11, шибер 12, блок 13 изменения скорости вращения печи, дроссельную заслонку 14, печь 15, 55 трубопровод 16 для отходящих газов материала 17, трубопровод 18 для вторичного воздуха. 9 4Так, например, исходя йз требовайий...

Номер патента: 926415

Опубликовано: 07.05.1982

Автор: Егоров

МПК: F21V 31/04

Метки: глубоководное, осветительное

...между собой полусФер 2 с иллюминаторами 3, опору такие имеющей форму шара, но меньшего диаметра, и выполненную в виде герметично скрепленных между собой полусФер 5 с размещенными на них патронами с источниками 6 света, приспособление 7 для ввода электрического кабеля 8 в корпус и в опору, каждое из которых состоит из втулки 9 с резьбой на обоих ее концах и накидными гайками 10. Для герметизации ввода электрического кабеля в корпус и опору втулки имеют пазы с уплотняющими прокладками 11. Для закрепления опоры в корпусе имеются кронштейны 12 Т-образного профиля с отверстиями 13Опора , с размещенными на ней патронами с источниками 6 света, крепится внутри корпуса 1 на кронштейнах 12. Полость между корпусом и опорой заполнена жидкостью...

Номер патента: 926204

Опубликовано: 07.05.1982

Авторы: Архипов, Егоров, Садковский

МПК: E05B 27/00

Метки: дверного, замка, механизм, цилиндровый

...вставленном в канал 5 барабане ч ключе б все контак"тирующие торцы штифтов 10 и толкателей 2 располагались. по линии разъе"35 ма, образованной барабаном 4 и корпусом 1. 4ны (фиг 2, слева) - так, чтобы соштифтами 10 контактировала рабочаягрань 13, т.е. ключ переворачиваетсяна 180 О,Для отпирания цилиндрового механизма ключ 6 вводят в канал 5 поворотного запираоцего барабана 1 (например, справа), который по мере продвижения своей рабочей гранью 11 воздействует на нажимные штифты 10 дотого момента, пока каждый из нихсвоим заостренным концом не установится в соответствующем углублении13 ключа 6. При этом нижние торцывсех штифтов 10, контактирующие .сторцами толкателей 2, устанавливаются по линии разъема поворотного барабана 1 и корпуса 1....

Номер патента: 926056

Опубликовано: 07.05.1982

Авторы: Арзамасцев, Бродский, Гейнц, Гоголев, Егоров, Заславский, Кириченко, Лукьяненко, Нарыжный, Островский, Рыскина, Сердитов, Спирин

МПК: C22C 35/00

Метки: легирования, модифицирования, раскисления, сплав, стали

...распределению леХром 50-75 гирующих элементов в объеме металла,Никель 0,01-15,0более полному удалению газов и немеКремний 0,1-25,0 таллических включенийУглерод О,б-о,о Одновременное присутствие в сплаАлюминий 0,055-11,0 ув ве хрома, никеля, кремния, углерода,Магний 0,012-0,75 алюминия и магния обеспечивает полуЖелезо Остальное чение у стали высокого комплекса проч- Введение в состав сплава алюминия од- ностных, пластических и вязких новременно с раскислением способству- свойств. Положительным моментом являет измельчению зерна в результате об з ется также то, что легкоокисляющиеся разования мелкодисперсных нитридов металлы алюминий и магний введены в алюминия. Нитриды алюминия и мелко- состав утяжеленного легирующего сплазернистая...

Номер патента: 925956

Опубликовано: 07.05.1982

Авторы: Гельфанд, Гутковский, Дорфман, Егоров, Зысин

МПК: C07D 307/50

Метки: выделения, гидролизата, конденсата, растительного, сырья, фурфуролсодержащего

...контура в поверхностном водо-водяном теплообменникеза счет конвективной передачи теплаот фурфурою 1 содержащего конденсата кводе, которая догревается таким образом до 130-135 фС и поступает далее по трубопроводу на приготовление варочной смеси. Окончательный догрев варочной смеси до температурыварки осуществляется в смевивающемподогревателе. По трубопроводу изконтура после второго инжектора осуществляется постоянный отбор на дальнейаую переработку фурфуролсодержащего конденсата в количестве, равном потоку паров самоиспарения наобоих инжекторах,ОХ С = 1000 0,0615 65 кг Температура охлаждающего фурфуролсодержащего конденсата на входе в инжектор 1 ступени ц =100 оС, а на выходе из инжектора 1 ступени=135 ф С Уравнение смешения для инжектора...

Номер патента: 925857

Опубликовано: 07.05.1982

Авторы: Баранов, Егоров, Кузнецов, Моргуновский

МПК: B66F 11/04

Метки: передвижной, подъемник

...выполненную на пиноли 28.На валу звездочки 22, смонтированномв корпусе 24, закреплен кулачок 46,с которым находится в постоянномконтакте ролик 45.Подъемник работает следующим образом.В рабочий. период стрела перемещается в пределах эоны, обозначеннойпунктирными линиями, Рабочая жидкостьот насоса 47 подается с помощью золотникового распределительного устройства 48 через линию 49 магистрали в подпоршневую полость гидроцилиндров 11,в результате чего стрела совершает поворот в вертикальной плоскости до 75беэ раздвижения звеньев. Одновременнорабочая жидкость распределяется черезлинию 50 в гидродвигатель 13, в результате чего подъем стрелы сопровожЪдается раздвижением ее звеньев, атакже через линии 51 и 52 в гидродвигатель 53...

Номер патента: 925464

Опубликовано: 07.05.1982

Авторы: Болотников, Васильев, Егоров, Криворучко, Цуркан

МПК: B21B 43/00

Метки: клапанный, проката, сбрасыватель, холодильник

...сбрасывания имеет меньшую величину Ьь а у последнего рычага (в конце сбрасывания) больдую величину зазора Л. В середине же устройства должно быть соблюдено условие Л, С Л. Лгде Л - величина зазора между торцом стержня и дном корпуса в середине сбрасывателя.Чля сохранения условий торможения полосы при повышениях температуры окружающей среды зазор выбирается таким образом, чтобы соблюдалось соотношение Л 1+Л 1(Лгде Л 1 - увеличение зазора за счет температурного удлинения приводной тяги.Работает устройство следующим образом.В исходном состоянии клапаны 2 свободно опираются на упоры 3 и смещены вниз относительно;уровня рольганга на величину б. Продольная приводная тяга находится в крайнем левом положении. При этом зазор между торцом...

Номер патента: 925306

Опубликовано: 07.05.1982

Авторы: Алексеев, Ганзель, Егоров, Магомедов, Самуйлов

МПК: A46B 7/10

Метки: цилиндрическая, щетка

...закрепленным в нихворсом 2 и средство для соединения дисков1 между собой. Диски 1 имеют направляющие 3 и 4 для удержания основания ворса2, расположенные параллельно их торцам,и пружины 5 и 6, размещенные между направляющими каждых двух смежных дисков 1. Средство для соединения дисков 115 между собой содержит смонтированнуюмежду каждой парой дисков 1 втулку 7, установленную вдоль оси щетки на торцовойстороне одного из дисков 1, и палец 8, свободно размещенный во втулке 7 и жестко20 связанный с торцовой стороной второгодиска 1.Два крайних диска 1 на радиальноупорных подшипниках 9 и 10 установленыв цапфах 11 и 12 рычагов 13 и 14 подвески25 щетки к подметальной машине.Рычаг 14 установлен с возможностьюперемещения вдоль оси щетки...

Номер патента: 925298

Опубликовано: 07.05.1982

Авторы: Антипин, Бакулев, Балаев, Беляев, Егоров, Жуков, Землянов, Исаев, Колчин, Крутских, Ляменков, Москалев, Орлов, Понятых, Попов, Прусенок, Фатеев, Чернобай, Шурыгин

МПК: A23N 15/00

Метки: капусты, кочанной, линия, послеуборочной

...на пункт доработки капусты автотранспорт с груженным капустой контейнером подает его,к наклонной площадке 1, где с помощью кранбалки 20 груженный капустным ворохом контейнер 2 устанавливается и закрепляется на наклонной площадке 1, после чего открывается борт контейнера 2 и с пульта 18 управления включается вибратор (не показан). Под действием вибрации кочаны капусты устремляются по акатному листу 3 на листоотделитель 4, откуда рассредоточенно попадают на верхний ярус 8 стола обработки. Одновременно свободные листы кочанов отделяются и затягиваются встречными ,шнеками листоотделителя 4, попадая на транспортер 5 для отходов. Операторы, обслуживающие стол, берут проходящие мимо них кочаны капусты, обрабатывают их, отрезая...

Номер патента: 924663

Опубликовано: 30.04.1982

Авторы: Доманов, Егоров, Зарубин, Ростов

МПК: G05B 11/26

Метки: следящая, цифровая

...пропорциональности (параметры алгоритма управления).Цикл работы системы состоит из 1-х тактов. В первом такте каждого цикла15 напряжения, подаваемое на двигатель, пропорционально составляющей к,ф 5 л 1-сг 1 ЛЗ) во втором - ксГи 3, в третьем - К(о.о- оГ 13,) и в цетвертом И20Система работает следующим образом,В канале 1-го такта й-го цикла через коммутатор 1 цифровых сигналов, который управляется тактовыми сигналами 1 Формируемыми распределителем 10 тактовых импульсов, к входам вычислителя 2 разности кодов поступает х-я пара цифровых сигналов, причем сигнал, которому соответствует знак Плюс в алгоритме управления поступает на первый вход блока 2, а сигнал, которому соответствует знак минус - на второй вход блока 2, В 1-м такте может...

Номер патента: 923565

Опубликовано: 30.04.1982

Авторы: Барышев, Егоров, Сахаров

МПК: B01D 9/02

Метки: кристаллизатора, отвержденного, поверхности, срезания

...на рычагах 2, которые установлены с возможностью поворота на общей оси 3, параллельной осикристаллизатора и закрепленной вкронштейнах 4. На одном конце рычага2 закреплен груз 5. На другом концерычага имеется жестко связанный с нимпалец 6 с коаксиально расположеннойвтулкой 7, неподвижно связанной соснованием 8. На втулке 7 жестко укреплены две противоположно расположенные оси 9, на которых с возможностью вращения установлены опорныеролики 10, контактирующие с поверхностью кристаллиэатора. На основании 8 установлен кронштейн 11, наодном из концов которого укрепленнож 1, а другой конец, установленныйна основании 8, имеет пазы 12, обеспечивающие возможность перемещениякронштейна 4 вместе с ножомотносительно поверхности...

Номер патента: 923431

Опубликовано: 30.04.1982

Авторы: Арсеньев, Егоров, Истомин, Кириенко, Колчин, Ляменков, Орлов, Фурлетов

МПК: A01D 45/26

Метки: капусты, кочанов, отделения, примесей, растительных

...закрепленными по винтовой линии между эластичными пальцами и имеющими большую жесткость923и меньшую высоту по сравнению с последними.На фиг. 1 схематично изображеноустройство для отделения кочанов капусты от растительных примесей; нафиг, 2 - вид А на фиг, 1; на фиг.3 схема расположения шипов и пальцевна барабане.Устройство выполнено из транспорте.ра 1 с бесконечным полотном и бараба на 2, имеющего встречное вращениеотносительно направления движениярабочей ветви транспортера 1.Барабан 2 снабжен радиально закрепленными шипами 3 и эластичными 15пальцами ч, при этом шипы 3 выполненыимеющими большую жесткость и меньшуювысоту по сравнению с эластичнымипальцами ч и расположены по винтовойлинии между последними. Устройство 2 Осодержит также...

Номер патента: 922517

Опубликовано: 23.04.1982

Автор: Егоров

МПК: G01F 11/22

Метки: водного, стока, учета

...20, прикрепленной к вкладышу 5, К вкладышу прикреплен также подпружиненный храповик 21, взаимодействующий с храповым колесом 22, которое через редуктор 23 передает вращение на вал 21. На валу укрепле,на катушка 25, связанная гибкой 1 связью 26 с кареткой 27 самописца ,28. Диаграммный барабан самописца 28 снабжен часовь 1 м механизмом, который может быть застопорен чекой 29, связанной гибкой связью 30 с коромыслом 2. В нижней части устройства расположена карусель 31 с мерными емкостями 32. Карусель 31 Фиксируется в требуемых положениях Фиксатором 33 Карусель 31 связана с валом 21 посредством подпружиненной поводковой муФты, состоящей из двух пальцев 31, установленных на карусели 31 и консольных пружин. 35 секторной фланцевой втулки 36....

Номер патента: 922401

Опубликовано: 23.04.1982

Авторы: Василенко, Вишняков, Егоров, Образцов, Смирнов

МПК: F16K 17/40

Метки: действия, одноразового, привод

...освобождают захваты, которые затем раскрываются под действием тогоже усилия Р натяжного устройства 10,и стопорящее действие стопора прекращается. Кроме того, когда требуетсяповысить надежность и быстродействиесрабатывания привода в условиях вакуума при высоких температурах, междуконтактирующими поверхностями захва 1 О тов 1 и щек 2 и самими захватами 1установлены ролики 4 и 5 и пружины 6.Благодаря выполнению контактирующих поверхностей захватов и щек на, клонными и установки между ними ро 15 ликов уменьшается трение и увеличиван ется быстродействие при срабатываниипривода одноразового действия. Формула изобретения ЭПривод одноразового действия состоит из двух взаимосвязанных захватов 1, охватываемых двумя щеками 2. Иежду захватами 1 и...

Номер патента: 922285

Опубликовано: 23.04.1982

Авторы: Егоров, Поляков, Урванцев, Шипиленко

МПК: E21D 11/14

Метки: выработок, горных, замок, крепи, податливости, подготовительных

...по длине равными ширине открытой части сегмента,11 онтаж предлагаемой крепи осуществляется следующим образом,922285 Формула изобретения Фиг.1 На соединенные внахлестку сегменты 1 и 2 надевают скобу 3, на концы которой накладывают планку 5 и стягивают двумя гайками 7. Затем на эти же сегменты надевают скобу 4, на нее ь накладывают стержень 6 с отверстиями на концах и стягивают гайками 7.Крепь работает следующим образом.При горном давлении, превышающем сопротивление податливости крепи, 0 сегменты 1, и 2 проскальзывают один относительно другого на величину, компенсирующую прирост горного давления. Скоба 3 вместе с втулкой 8 и планкой 5 перемещаются вместе с 15 сегментом 2 относительно сегмента Втулка 8 перекатывается по поверхности...

Номер патента: 922160

Опубликовано: 23.04.1982

Авторы: Богданов, Воробьев, Егоров, Казьмин, Клюев, Титов

МПК: C21C 5/54

Метки: смесь, шлакообразующая

...постоянного окислительного цотенциала на границе раздела металл - шлак ивсьпцением окислами хрома шлакового расплава иполучения при этом легкоплавкого, жидкоподвижного шлака, который исключает контакт Указанное соотношение силикокальция и железной руды в шлаковой смеси регулирует скорость ее расплавления. Плавиковый шлат и кальцинированная сода в указанных пределах обеспечивают требуемую жицкотекучесть и лагкоплавкость шлака. Увеличение содержания плавикового шпата и соды существенно понижает межфазное натяжение на границе раздела металл. шлак и усиливает прилипаемость алака к стенкам изложницы, что затрудняет их очистку и ухудшает поверхность слитка. Уменьше.нне содержания этих компонентов увеличивает температуру плавления шлаковой...

Номер патента: 921976

Опубликовано: 23.04.1982

Автор: Егоров

МПК: B65B 25/04

Метки: плодов, укладки
