Егоров

Номер патента: 1352382

Опубликовано: 15.11.1987

Авторы: Егоров, Закиров, Ланцман, Лесков, Рыкачевский

МПК: G01R 19/00

Метки: напряжение-ток

...входу усилительного блока 3,который соединен через токозадающий резистор 7 (К 1) с выходом инвертирующего усилителя 1, второй вход 40усилительного блока 3 соединен синверсным входом его первого усилителя, а выход является выходом преобразователя.Преобразователь напряжение-токработает следующим образом,При подаче на вход преобразователя Бна выходе инвертирующего усилителя 1 напряжение равно 82 2где 1 - коэффициент передачи делителя напряжения 2. В соответствии с принципом работы усилительного блока 3 на его выходе относительно общей точки первого усилителя устанавливается напряже- ние где и - число усилителей усилительного блока 3;Б - напряжение на выходе перво 1го усилителя усилительногоблока 3 относительно егообщей точки.Тогда...

Номер патента: 1352262

Опубликовано: 15.11.1987

Авторы: Егоров, Запускалов, Шахнин

МПК: G01L 1/12, G01L 5/16

Метки: датчик, динамометрический

...ЭДС Е, и Е, , а также ЭДС Е и Е взаимно компенсируются и выходные напряжения Б, и Б оказываются равными нулю. Мостовая цепь, н противоноложные плечи которой включены намагннчивающие катушки 13 и 14, уравновешена и выходное напряжение Ц также равно нулю,При появлении силы, действующей вдоль продольной оси 2, происходит деформация датчика. Действие растягивающей силы приводит к увеличениювоздушных зазоров в магнитных цепях,по которым протекают потоки Ф, и Фи их составляюц 1 ие. В результате магнитное сопротивление этих цепей увеличивается, а индуктивность и полныеэлектрические сопротивления намагничивающих катушек 13 и 14 уменьшаются,Под действием сжимающей силы воздушные зазоры уменьшаются, а индуктивности и полные электрические...

Номер патента: 1350670

Опубликовано: 07.11.1987

Авторы: Близнюк, Гайдуков, Егоров, Киянский, Кудрявцев, Сорокин, Хлудов

МПК: H01B 17/26

Метки: ввод, высокотемпературный, электрический

...нзащитной среде до 1300-1350 С и выдерживают при этой температуре в течение 5-15 мин. При этом происходит о 2плавление керамической массы, пропитка расплавом торцевой части жзолятора, представляющего собой сгрессованную окись алюминия на глубину до 5 мм, а также взаимодействие расплава с материалом кожуха (н частности, с окисью алюминия), сопровождающееся образованием герметичного соединения изолятора с защитным кожухом, После охлаждения заготовок ка оболочку и торец кожуха устанавливают шайбу из активного припоя (например, медно-титанового), а затем заготовки повторно нагревают, и результате чего происходят планление припоя и герметзация зоны контакта кожуха и металлического корпуса. Температура пайки в этом случае 900-950 С,...

Номер патента: 1350066

Опубликовано: 07.11.1987

Авторы: Блинов, Егоров

МПК: B60S 13/00

Метки: автономного, колес, привода, средства, транспортного

...рояльного типа 13. На составной части 8 кронштейна смон тирован упор 14, а на тележкеугор 15. Тележка 1 снабжена рукоятками 16.Предлагаемое устройство работает следую 1 цим образом.Для перемещения тра нспортногс средства устройство с отведенной в сторону составной частью 9 кронштейна подводят к колесу 17 транспортного средства. Затем, Вря 1 цяя состаВную чясть крОРштейна 9 вокруг шарнира 10, размещают ось вело- мого фрпкционного ролика 12 параллельно Оси Ведущего фрикционного ролика 6 и Фик. сируют его положение пальцем 11. Надавливая на рукоятки 16, обеспечивают заклинивание колеса 17 между. фрикционными роликами 6 и 12. Включив двигатель 4, приводят во вращение редуктор 5 и связанный с ним ведущий фрикционпый ролик 6, который...

Номер патента: 1350028

Опубликовано: 07.11.1987

Авторы: Егоров, Зайцев, Казаков, Сабуров

МПК: B28B 7/22

Метки: вентблоков, формования

...пустотообразователей и пустотообраэователи 5 вытяжных каналов 15 одним концом шарнирно прикрепленык траверсе 8, другой конец пустотообразователя 5 установлен в гнездоподдона 3, а другой конец пустотообразователя 6 образует с нижней частью 20 21 бетонную перемычку.Нижние части 21 пустотообразователя б приемных каналов закрепленына поддоне 3 при помощи шаровых опор22.Установка работает следующим образом.В Формовочные отсеки 1 устанавливают объемные арматурные каркасы изакрывают наружные борта 2. С помощью ЗО траверсы 8, на которой шарнирно закреплены пустотообразователи 5 иверхние части 20 пустотообраэователей6; устанавливают их в форму.Включают подачу воздуха к пневма тическим механизмам 11. Воздух, попа.дая в камеру 14, начинает...

Номер патента: 1350016

Опубликовано: 07.11.1987

Авторы: Егоров, Мещерин, Солоухин, Шигаев

МПК: B28B 1/087

Метки: виброплощадки, крепления, подвижной, раме, формы

...со скосом вертикально-подвижного элемента 5 с пружиной 6. Т-образные элементы 5 размещены в радиальных каналах 7 центральной штанги, причем рабочий ход центральной штанги 4 превышает шаг установки Т-образных элементов 5. Устройство работает следующим образом.Форму 1 с бетонной смесью устанавливают на подвижную раму 2, Т-образные элементы 5, попавшие под плоскость поддона формы 1, утапливают в плоскость подвижной рамы 2, при этом сжимаются концы пружин 6. 25Затем подключают магистральный воздух на закрепление формы 1 к подвижной раме 2. Камеры 3, расширяясь, тол 162кают центральные штанги 4, которые, двигаясь в направляющих, перемещают Т-образные элементы 5, при этом ближние к форме 1 не утопленные элементы 5 крепят форму 1 к...

Номер патента: 1349906

Опубликовано: 07.11.1987

Авторы: Егоров, Ефимов, Изотов, Комаров, Корнев, Логинов, Симанов

МПК: B23D 33/00

Метки: фиксирования

...Каретки снабжены электроконтактами 12. Между упорами установлен фиксатор 13. При прокатке периодического профиля 14 на его боковойповерхности наносят выемки 15, имеющие форму конца упора.Устройство устанавливается наштампе со стороны одной из его направляющих 16,Линия, перпендикулярная направляющим штампа и проходящая через середину между осями упоров устройства,должна совпадать с линией, проходящейчерез середину матрицы 17 штампа перпендикулярно направлению перемещенияполосы,Устройство работает следующим образом.Предварительно его настраиваютна минимальную длину периода 1которая может быть определена по статистическим данным. Настройка производится перемещением фиксатора 13так, чтобы расстояние между осямиупоров 8 и 9 составляло 1,...

Номер патента: 1349806

Опубликовано: 07.11.1987

Авторы: Егоров, Харин

МПК: B07B 11/06, B07B 4/02

Метки: пневмосепаратор

...4 и .5 установлена охватывающая шахту 1 подвижная передаточная рамка 6, на которой смонтированызагрузочный вибролоток 7, дополни.ельные выводящие вибролотки Я и 9и вибратор 1 О. Верхние части вибро,потков 8 и 9 по периметру снабженывоздухонепроницаемыми перегородкамииз эластичного материала 11., которыевходят в П-образные выемки 12 на выходных патрубках 13 и 14 днища осадочной камеры 3. Вибролотки 8 и 9оснащены подвижными разгрузочнымиклапанами 15 и вместе с ними образуют разгрузочное приспособление,Вибролоток 7 и вибролотки 8 и 9 разгрузочного приспособления установлены продольно соответственно по ширине пневмосепарирующей шахты и дни 35 ща осадочной камеры. Вибролотки 8 и 9 установлены с наклоном по ширине осадочной камеры и имеют...

Номер патента: 1349781

Опубликовано: 07.11.1987

Авторы: Егоров, Жуков, Мизонов, Ушаков

МПК: B02C 17/04

Метки: барабанная, мельница

...для помола ма"ериалов ц горно-рудной, строитсльной, хи 1 ической и других отраслях промышлен ности.Цель изобретенияповышение эффективности процесса измельчения путем регулировайия уровней питания и разгрузки мельницы.На фиг 1;1 редставлсна барабанная мельО ница, продольный разрезна фиг, 2 -- вид Л ца фиг. 1; на фиг. 3 - разрез Б - Б ца фиг. 2.Мельница состоит из футерованного броней барабана 1 с опорными бандажами 2 и мелющими телами 3, станицы 4 с приводцы ми роликами 5, торцовых стенок 6, жестко связанных кронштейнами 7 со станиной 4. Б торцовых степках 6 выполнены вепикальные цаправляю 1 цие 8, в которых подвижно размещены прямоугольные фланцы 9 горловин патрубкоВ подВода исхОЛИОГО материала О и отвода готового продукта 11....

Номер патента: 1348617

Опубликовано: 30.10.1987

Авторы: Егоров, Курочкин, Шейнблит

МПК: F26B 21/02

Метки: теплогенератор

...зен 3 3 нср;(гр, н; фиг. " р;3 ре Л-Л нди и . ) р )ре1)Ь нс Н(.1 пл(е(ц р;)гр н.цржит летановленньц ,(цч дг(л.(нд цсц(рбсжных всг)3- , ятри,5, хна(еных ци.(ицдри(секим (5 зрплчч 1, 3(л(ск)3333(л Нд 3 рцвсй крып(ке ( ;(сын; н) п(и й и д грубк ), 3(ерепр,сл 7 л( ж.сл 3)с нИлирдчи 2 и 3 и уста(333,(с ццый3333,(ин,(рн Искй ч;(сти крплсд 4 тдп(ен ци;,(3,333,33 сбИсцй и;)(рл)ок Ч. Вет(.353(р 2 р,(с (ц( и у т(р(н(п)й крып(ки 5 в кдмсре.3 (с н л;(чс рл ), 3,(с ьц иИлятрл ", рд С н ( 3; и3Л Н Л( ),Н) Л ,) Е )(л И Л(С, С.3:.5((:(х (3:л(н( ) л ( ( , ц), 3 (3( . , 1 ;с (3)(.,)33 ,.Л .31)3(3 (ИСЛ( Н;3 Н(П;)С 3(и по каналу 13 в патрубки 2, охлаждая на.ходящиеся в них части вала 1, Размещенный в камере 11 прямоугольный канал 13, пере.крывая...

Номер патента: 1348575

Опубликовано: 30.10.1987

Авторы: Егоров, Хохлов

МПК: F16D 41/12

Метки: механизм, свободного, хода, храповой

...3 Огцосиг(г(ьцо кры(ц ки 1(3Хр( 3 ВОЙ мс :. ц И )ч В 00,1 ИО 0,1 0.3 р(3 603,3( 3 с.цлк ц(ич (бра (ом.При ВрдПсции рдпоного к,3(3 д 4 (к чдсош)й стр,".кконы 3(г 3 т(33( 5 сколь (яг по зуб ям 1 и 33),рогрзцоцо(0 к 0,(ссд 4 :(р 0(ив чзсош)й ( грлки коц(;ы 33)353( гин 5 Воляг В (з(ц"3,3 ц(;с с го.(убьями и пер;1 дк)г крГяц(иЙ 303(ц( рз 06 ОЙ 2 ц; кор(3 сР(,(ир 03(к(3 (лжтия и,3 Гиц 5 к х 1);(цо Вочко, -1 Ири из 3 Иии драк.3( рис гик уцр 3 иэ.(с (с 30 В В 3(роли(сс( экс.3353"с(ции пр(и (В(.1 ит(53 сл(13033(им Обр( 30.11 ри цол цо О(т( ИОВмех(ни (чО( л збг 53. кГ крпленикры, (ки 1 О винтами 7 и ОТВО- ,3530605 3 л 0кои(ч( корис 3 1 11 р и это Вц11) О(В 65 кл(3(тся 03;(сн"Г(33(и И 3 тифтд 17. Зд Гч 3(рд(33.,л Винт,6 (ц (н м(цдк)т клин 1",...

Номер патента: 1348010

Опубликовано: 30.10.1987

Авторы: Егоров, Захаров

МПК: B08B 3/06

Метки: мойки

...приводом поворота, .1 опатки установлены своими осями 14 вовтулках 15, размещенных на торцовыхстенках барабана. Привод поворота лопаток содержит направляющую 16, ус -тановленную внутри ванны 1. На свободных концах осей 14 лопаток посредством рычагов 17 укреплены ролики 18,Устройство для мойки работаетследующим образом.В исходном положении (фиг.4) приоткинутой крыпке 2 и открытом люке 6подлежащие очистке детали загружаютв барабан 5, который находится вверхнем положении над ванной 1. После загрузки деталей масса барабанапревышает массу противовеса 11 и барабан опускается по направляющим 9в ванну с моющей жидкостью. Закрывают люк барабана, крышку ванны и включают привод 7, в результате чего вращение передается валу 3 и закрепленному на нем...

Номер патента: 1347976

Опубликовано: 30.10.1987

Авторы: Егоров, Мизонов, Михеев, Ушаков

МПК: B02C 15/00

Метки: валковая, мельница

...ползуне 16 с помощью шарнира 26,Диски 4 могут быть подпружинейы упругими элементами 27 через шток 28,упор 29, скобу 30 и ролики 31, аупругие элементы 27 заключены в кожух 32. Диски 4 валка контактируютс раэмольным столом 3 через слой материала 33. Между дисками 4 могутбыть смонтированы тела качения 34,разделенные сепаратором 35, при этомскаждый диск укреплен в ступице 36 наподшипниках 37, а ось 5 в шарнире26 крепится гайками 38, между которы 6 2ми и шарниром 26 установлена шайба 39. Шарнир 14 размещен в подшипнике 40 подвижно а пружина 23 устанавливается шайбой 41.Валковая мельница работает следуюшим образом.Приводным валом 2 размольный стол 3 приводится во вращение, и исходный материал, поступая в корпус 1, попадает между...

Номер патента: 1347879

Опубликовано: 30.10.1987

Авторы: Андреева, Андрюхина, Егоров, Кудинов, Лавров, Павлик, Сидоренко

МПК: A01B 59/06

Метки: жатки, ходовая

...отверстием, сопрягающимся с концом вала 2, и горизонтальным отверстием по оси продольного рычага 6. Заканчивается поворотный рычаг 4 вертикальным пазом для фиксатора 5 и горизонтальным отверстием под ось последнего,,Фиксатор 5 выполнен в виде плоского кулачка с отверстием под ось.Рабочим выступом фиксатора 5 является его удлиненная часть, а кулачковая часть фиксатора 5 служит для его удержания в рабочем вертикальном положении посредством, например, пружины и вывода иэ этого положения воздействием на выступ кулачка.Продольный рычаг 6 снабжен по обоим концам двумя в одну сторону горизонтальными осями, одна иэ которых входит в поворотный рычаг 4, а вторая служит, осью колеса 7. Свободный конец продольного рычага 6 (у колеса 7) имеет...

Номер патента: 1346957

Опубликовано: 23.10.1987

Автор: Егоров

МПК: G01M 11/04

Метки: внутреннего, двигателя, картером, сгорания, смазки, сухим

...предприятие, г . Ужгород, ул . Проектная, 4 Изобретение относится к двигатепестроению, а именно к системам смазки двигателей внутреннего сгорания с сухим картером.Цель изобретения - упрощение конструкции,На фиг.1 представлена схема системы смазки, на фиг.2 - устройство откачивающего насоса.Система смазки двигателя 1 внутреннего сгорания с сухим картером 2 содержит масляный резервуар 3, подводящую магистраль 4 с нагнетающим насосом 5, отводящую магистраль 6 с откачивающим насосом 7, рабочий элемент которого, например шестерня 8, установлена в полости 9,. выполненной в нижней части картера 2. Полость 9 снабжена крышкой 10, Кроме того, в картере 2 выполнена накопительная емкость 11, которая посредством канала 12 сообщается с...

Номер патента: 1346939

Опубликовано: 23.10.1987

Авторы: Егоров, Костылев, Нифонтов, Эсманский

МПК: F02N 17/02, F28D 7/10

Метки: подогреватель

...канал 7 соединен с воздухопроводом 3, подключенным на выходе к камере 1 сгорания. Канапы 6 и 7 теплообменника 5 снабжены пламепреградительной насадкой из спирально намотанных в рулон плоской 8 и гофрированной 9 лент с образованием ячеистой структуры в каждом канале. Магистраль 4 выполнена с разветвлением на два трубопровода 1 О и 11, подведенные к масляным поддонам 12 и 13 разных двигатепей. В месте разветвления магистрали 4 размещен переключатель 14 потока. Подогрев осуществляется в котле 15, снабженном источником 16 воспламенения и топливоподающим устройством 2. Подогреватель работает следующим образом,При запуске подогревателя в работу включают источник 16 и топливоподающее устройство 2. При подаче атмосферного воздуха топливо в...

Номер патента: 1346914

Опубликовано: 23.10.1987

Авторы: Григоров, Егоров, Качан, Остапущенко, Семенюк

МПК: F24F 3/14

Метки: агрегате, воздуха, отопительно-вентиляционном

...3 уста Овсн циркуляционный 1 асос 18, соединснньй лини 5 ми 19 и 20 соотВе-ствснно с тсплофикационным 14 и утилизационным 1 о тсплообменниками. Нд Выходе ци)Куляцион. ной Волы из теплообменников 4 и 16 рубангки 4 подогрева и греющей решетки 5 установлены датчики 21 - 23 температуры, соединенные через блок 24 сравения с треххолоВы 11 кланегно 1 15, а поддон 3 саожсн дренаж;гым и нолпиточным трубопроводами. Устройство для осуществления спосооа обработкг:. Воздуха В отопительно-Вентиляционном аг регате работает следу 1 ощигг образом.Нагревают и увлажняют наружный воз.дух с отрицательной температурой последовательно В двух контактных аппаратах 6 и 8 потоком волы циркуляционного контура, подаваемой насосом 18 из годдона 3 по линиям 19 и...

Номер патента: 1346739

Опубликовано: 23.10.1987

Автор: Егоров

МПК: E04B 1/40, E04B 1/56

Метки: зданий, кладки, культуры, памятников, расклинки, реставрации, сооружений

...могут иметьна внешних поверхностях упругие накладки 7, при этом упругие накладкимогут быть выполнены в виде облицовки или съемными, различной толщины,формы сечения, Изготовленные накладки могут быть из дерева, резины илидругого упругого материала.Устройство работает следующимобразом,Раздвижные элементы 1 устройстваустанавливают в шов 8 кладки 9 между смежными кирпичами или камнями.Затем в стакан 3 вводят нагруэочныйвинт 6 и ввинчиванием его н стакан осуществляют расклинку кладки стены или свода за счет раздвижки элементов 1 распорного приспособления внутри шна.При этом плотное прилегание раздвижных элементон 1 к элементам кладки 9, а также предотвращение воэможности повреждения расклицинаемых элементов кладки обеспечивается нали. 20...

Номер патента: 1346570

Опубликовано: 23.10.1987

Автор: Егоров

МПК: B66F 7/22

Метки: автомобилей, подъемник-опрокидыватель

...тяг 9, другиеконцы которых связаны шарниром 10крепления с подъемным механизмом.Для безопасности работы в крайнемположении служит страховочная стойка 11.Автомобиль устанавливают на ровнуюплощадку, после чего собранные ложементы фиксируются на автомобиле посредством пальцев 5 и гаек 6,Подъемный механизм 7 н тяги 9 присоединяются к ложементам.После этого подъемным механизмом 7 производится стягивание верхних частей ложементов, расположенных выше оси центров пальцев 5, нижние концы ложементов, перекатываясь на катках 3, в это время расходятся, вследствие этого автомобиль поднимается над площадкой.1Затем производят опрокидывание автомобиля на бок, В этом положении подъемник-опрокидыватель Фиксируется страховочной стойкой 11. Далее...

Номер патента: 1346252

Опубликовано: 23.10.1987

Авторы: Егоров, Мнушкин, Солопов, Твердохлебов, Шаповалов

МПК: B03B 7/00

Метки: глиносодержащих, железных, обогащения, руд, слабомагнитных

...способа измельченная фракция исходного материала (класс 74 мкм), дозируемая питателями, распыляется при помощи воздушно-газовой смеси под давлением Р = 1,2 10 - 2 10 Г 1 а, вводится в область газового потока с температурой Т = 1800 - 2300 К, истекающего в восстановительную среду реактора, и в течение 1 - 10 с подвергается термообработке, после чего охлажденный концентрат подвергают магнитной сепарации. В результате термической обработки системы происходит плавление и сфероидизация глинистой примеси. Гематит Ре,Оз переходит в магнетит Ге О, и частично в железо.При температуре газового потока ниже 1800 К процесс выплавления и сфероидизации глинистой примеси резко замедляется, что сказывается на производительности установки, а для...

Номер патента: 1346114

Опубликовано: 23.10.1987

Авторы: Глущенко, Егоров, Куренева, Фаткуллина, Федоров

МПК: A23K 1/16

Метки: кормления, цыплят

...мас.Е Группыцыплят Добавки Цинк Железо Медь 4 28 49 Р 0,0006 0,0008 0,00010 187 560 1502 0,001,3 19,5 Высо и по -1 пер снь рошки 21,1 2 8,0 Как видно из табл. 1 прирост живой массы цыплят в первой половине выращивания с 1 по 14 сут от использования высокодисперсных порошков цинка, железа и меди выше 20% по сравнению с применением сернокислых солей тех же микроэлементов во второй половине выращивания с 28 по 49 сут на 3,8-8,17,Коэффициенты усвоения микроэлементов из комбикормов ,обогащенных сернокислыми солями и высокодисперсными порошками цинка, железа и меди (7) представлены в табл. 2.Т а б л и ц а 2 вая масса цыплят-бройлеров по срокам выращивания, дн. 23,2 22,5 40,02518,8 23,5 32,4 Приведенные в табл. 2 данные свидетельствуют...

Номер патента: 1345126

Опубликовано: 15.10.1987

Авторы: Егоров, Захаров

МПК: G01R 21/00

Метки: дискретного, значений, мощности, свч-импульсов, текущих

...-коэффициент усиления генератора,,умножается в церемножителе 5 на зна 130 чение модуля ускорения функции мощности, хранимого в блоке 4 выборкихранения, и подается на первый входкомпаратора 6 (фиг, 26),На второй вход компаратора 6 с исЗ 5 точника 12 регулируемого опорногонапряжения подается постоянное напряжение Пч, пропорциональное заданнойабсолютной погрешности аппроксимации А (фиг, 2 В);40где К - коэффициент пропорциональ 3ности45 В момент времени С наступает равенство напряжений на входах компаратора 6:А ККМ50где К - коэффициент преобразования блока выборки-хранения, формирователя модуля, двойного дифференциатора и детекторного преобразователя. Величи ну К для правильной работы устройства выбирают равной К= К К/8,В момент С, (фиг2 д)...

Номер патента: 1344782

Опубликовано: 15.10.1987

Авторы: Ажажа, Борисов, Гуменюк, Егоров, Иванов, Корнеев, Махницкий, Носов, Тартаковский

МПК: C21C 5/34

Метки: донной, продувки, расплава

...15 для подсоединения к тракту защитного газа и трубы16 для его подачи, полого пневматического датчика 17 и подводящей трубки 18. Последние своими фланцами плотно сжаты между торцами штуцера 19 инакидкой гайки 20. Полый датчик 17через подводящую трубку 18 подсоединен к тракту инертного газа через35дроссель 8 и коллектор , при этомэектроконтактный манометр 9 настроентак, что его контакты 10 разомкнуты.Заглушенный конец датчика 17 расположен выше уровня предельно допустимогоизноса футеровки Ь или на этомуровне.Система донной продувки расплавовработает следующим образом.Кислород, необходимый для ведения 45плавки, подается через трубопровод 1,запорно-регулирующий элемент 2 итрубу 14. Защитный газ, необходимыйдля изоляции реакционной...

Номер патента: 1344738

Опубликовано: 15.10.1987

Авторы: Егоров, Жабо, Калинин, Мешко, Мнушкин, Навроцкий, Сергиенко

МПК: B01J 20/20, C02F 1/28

Метки: сорбента, углеродсодержащего

...способу производится при температуре до 1800 фС вфакеле котлоагрегата. Количество частиц угля, пбдаваемого в топку котлоагрегата, а также время их пребыванияв топке как и в предложенном спо-,собе остаются постоянными,Угрубление помола сырья (содержание фракции +90 мкм (10-70%) приво. -дит к понижению среднемассовой температуры в топках до 1200-1500 С. Прибольшей крупности частиц температурастановится ниже 1200 С и процесс горения протекает. неустойчиво, термическая обработка сырья происходитмалоэффективно, в результате чеговыход годного продукта снижается,В табл, 3 приведены данные по вли.янию содержания фракции +90 мкм висходном сырье на количественный сос.тав компонентов сорбента и его эффективность при одноразовой очистке...

Номер патента: 1344482

Опубликовано: 15.10.1987

Авторы: Гусев, Егоров, Карамышев, Кузьменко, Лемкин, Шутков

МПК: B21J 5/00

...фортиру и.с обчайки лва одинаковых полу. кл Нд.,3)тех( к Обечзйке прикладываот ,си,ис, рпен,кхт 5 р 30 плоскости нзд(рхбк. и произи я Одновременную разгибку .цух сфорчцроцзнньх полуколец ло их по 1- иП 0 Р Си Р 53 Х 1,1 СЦ И 51 - ;О ОП РИ КОСНОВСН 151 Вцугрницх;нВрхностей (фиг. 2). Перечычкч. оставшиеся при на,ц)убке, пол дейст;сич изгиб;кцсго чочнтз работают кзк ,1,тичский Ндрнир, т. е. сохрдняюг пе, 30 л нл и ззготовки и обеспечивают бес. пр(.п 51 Гс 3 ГИ 1(п рд)Г 3 бз ис сформиров 3 нньх ИО.укол ц З( гсм и с образовавшейся плоской .Войноц з,гоговки произво;ят вырезку (фиг. 3), при этом проис.(олит разлеление Ц( ЛВ И СЛССГ И 51.Ьылз изготовлены заготовкд лцд пзро нртор( размероч 3000;)(3000)(140 мч, чдссд здготовки 10 т. 110...

Номер патента: 1343299

Опубликовано: 07.10.1987

Авторы: Егоров, Ерохин, Лурье, Ляховецкий

МПК: G01N 9/26

Метки: плотномер

...счетчик16 импульсов и делитель 15 частотыблока 2 управления в состоянии "0",разрешая прохождение одиночного импульса от генератора 14 через формирователь 18 на один из входов схемыИ-НЕ 20 блока 3 измерения, двоичнодесятичный реверсивный счетчик 22 исчетный триггер 21 которого также всостоянии 0 . При этом переднийфронт одиночного импульса через схему И-НЕ 20 поступает на вход счетного триггера 21, переводя его из "0"в1 и, таким образом, разрешая работу двоично-десятичного счетчика 22 в режиме суммирования и запрещая запись информации в регистр 23.Информация от датчика 12 давления,поступающая в виде напряжения постоянного тока на вход преобразователя19 напряжение-частота блока 3 измерения, преобразованная в частоту следования импульсов,...

Номер патента: 1342706

Опубликовано: 07.10.1987

Авторы: Егоров, Корнев, Одинцов, Сергеев, Хрущев

МПК: B24B 39/00

Метки: деформированием, инструмент, отверстий, пластическим

...отверстий деталей, вид сбоку;на Фиг. 2 - то же, вид сверху; нафиг.3 - сечение А-А на Фиг. 1; нафиг. 4 - сечение Б-Б на фиг. 1,Инструмент содержит сборнЫй сепаратор, выполненный в виде основанияс выступом 2 и планки 3, которая подпружинена относительно основания 1 внаправлении его выступа 2 пружиной 4.В гнездах 5 основания 1 на осях 6размещены деформирующие ролики 7.Оси последних параллельны и попарноразмещены в поперечных плоскостях, арабочие их поверхности соприкасаются.Положение планки 3 при ее перемещении обеспечивается штифтами 8, взаимодействующими со стенками пазов 9,выполненных в планке 3,Инструмент работает следующим образом.Обрабатываемая деталь, имеющая отверстие прямоугольной формы, устанавливается на опорной плите...

Номер патента: 1341520

Опубликовано: 30.09.1987

Авторы: Грингауз, Егоров, Победоносцев, Чучелин

МПК: C21C 5/50, G01M 19/00

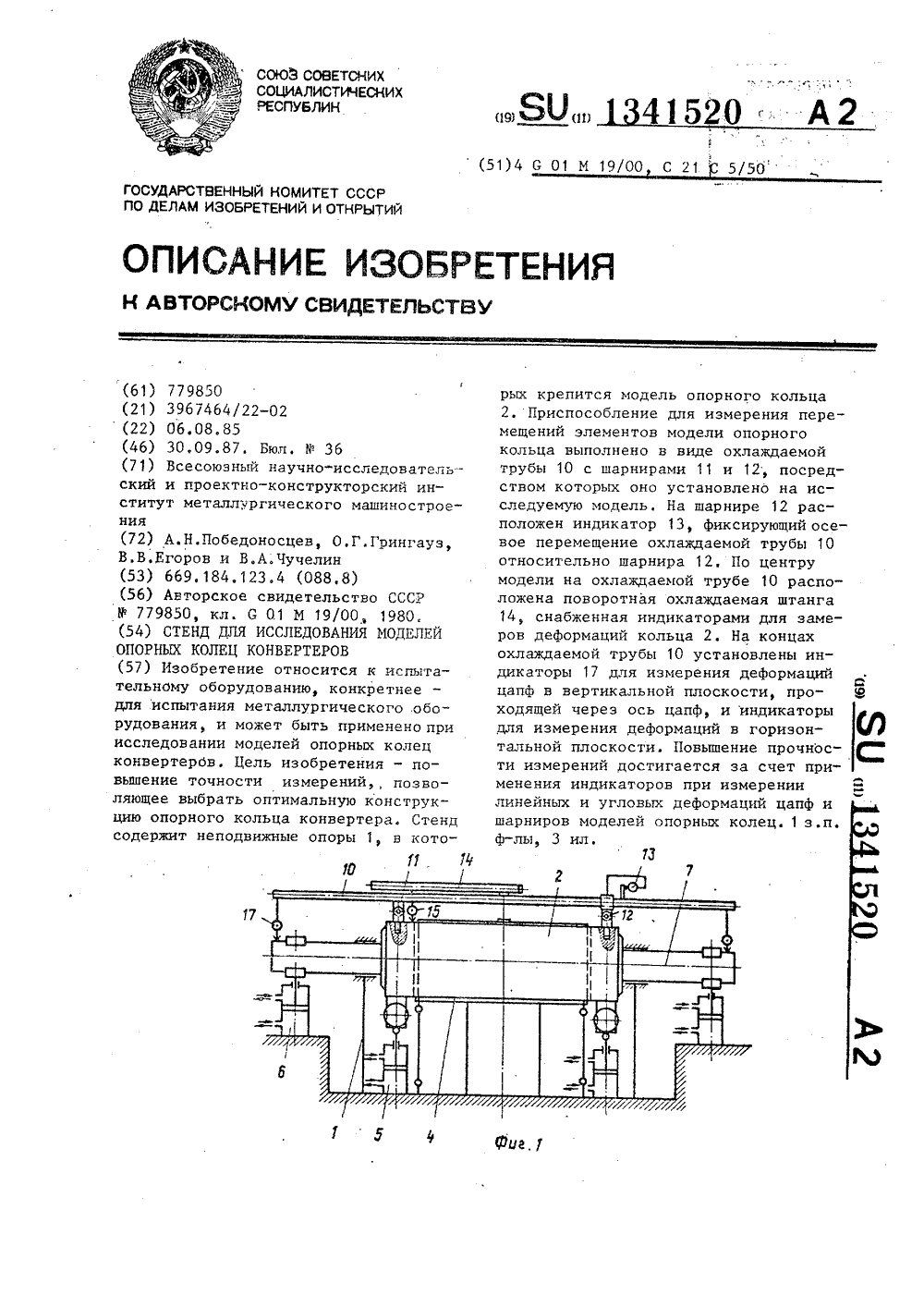

Метки: исследования, колец, конверторов, моделей, опорных, стенд

...поворота штанги;- осевое перемещение кольца,К - радиус модели кольца,о - фактическое перемещение частей модели кольца в плоскости кривизны относительногеометрического центра "0"деформированного кольца;3 - перемещение частей моделикольца в плоскости кривизны.Применение предлагаемого стендапозволяет выбрать оптимальную конструкцию опорного кольца конвертера,повысить его надежность и долговечность в период эксплуатации. 1. Стенд для исследования моделейопорных колец конвертеров по авт. св.У 779850, о т л и ч а ю щ и и с я 1 13415Изобретение относится к испытательному оборудованию, конкретнее - дляметаллургического оборудования, иможет быть применено при исспедованиимоделей опорных колец конвертеров,Цель изобретения - повышение точности...

Номер патента: 1341476

Опубликовано: 30.09.1987

Авторы: Егоров, Смоляков, Сулименко, Филонова, Шаповалов

МПК: F27B 17/00, F27B 3/26

Метки: мартеновской, насадка, печи, регенератора

...повышение эффективности работы регенератора,На чертеже показана насадка регенератора мартеновской печи, продольный разрез. Насадка 1, выполненная из огнеупорного кирпича или блоков, установлена в камере регенератора 2. Насадка 1 состоит из чередующихся ячеек 3 и 4, в стенках которых выполнены отверстия 5, расположенные под углом 10 - 45 к вертикальной оси ячеек. Ячейки 4 в верхней части закрыты огнеупорными пробками 6. Отношение сечений ячеек 3 и 4 составляет 1,2-1,8.Насадка регенератора работает следующим образом.В начале кампании ячейки 3 имеют сечение 300 Х 300 м, а ячейки - 4 - 200 Х Х 200 мм и закрыты огнеупорными пробками 6 сверху. Дым из печи поступает в регенератор и проходит сверху вниз через ячейки 3 и далее через отверстия 5...

Номер патента: 1341371

Опубликовано: 30.09.1987

Авторы: Егоров, Цветков

МПК: F03B 11/06

Метки: вала, гидромашины, направляющий, подшипник

...со ц)ци,)ькдчи 13, имеющих перпендикулярные ил О. и и р;)злсц)енцых В .егл)ентдх 7, и клицовычехзнизлов 17, кджлый из когорьх вклкшзет цилинлрические клин 18 и уцор 11, ичек)цие в)зимно церценликулярцьн Оси и )лскис контзктцые поверхности и р;.л)ешенньи. Илн)тветственно в стенкс корцусз 1 и ссчсцтд 7, д листзнциоцирук)- цсие элсченты 8 выполнены в ниле размепнчных НО высоткзжлоо сегчецтз 7 опорцы, болтов 2 П, вдичлействуюцих с болГдми 211 СНгЕЛц ГО СЕГМЕНтд 7, ПрИЧЕЧ бОЛ-ы 2)11 О.ного исосс:)них сегчентов 7 ичеют сферичсские коцтдктные поверхцос)и 21. Рд.сидльцые ребра 2 корпусарасположены В лий )лоск)сти с ребрзчи 6 крышки 5Н.срол)ацсиць, с тс)кжс с к,)ицьячи 18 и уцрзчи 11 чс, )низчов 1711 лциццик рзнгает сллующич обра)л.11 ри...
