Номер патента: 802074

Опубликовано: 07.02.1981

Автор: Егоров

МПК: B29H 5/16

Метки: вулканизацииконвейерных, лент, местной

...18 установлены клиновидные копиры 21, а на нижней ее плоскости -плоские упоры 22,На верхних нагревательных плитах 4размещены сферические упоры 23, а наверхней траверсе 2 установлены направляющие планки 24.0Устройство работает следующим образом,Перед началом рабочего цикла промежуточная опорная плита 18 сдвигается в крайнее правое положение (см.фиг. 1). При этом ролики 1 б находятся 5на клиновидных копирах 21, а верхниенагревательные плиты 4 свободно висятна подвесках 11 под нижними плитами 5.Ремонтируемая конвейерная лента 25 Яс подготовленными к вулканиэацииучастком укладывается на нижние нагревательные плиты 5 так, чтобы ли,ния разреза 26 ленты располагалась быпо центру плит. Для предотвращения 5 провисания краев ленты на...

Номер патента: 801270

Опубликовано: 30.01.1981

Авторы: Егоров, Кособоков, Покровский, Провоторский, Хворостенко, Цимблер

МПК: H04B 3/04

Метки: адаптивный, каналах, корректор, межсимвольныхискажений, фазовойманипуляцией

...последовательно соединенные элемент задержки, дополнительный перемножитель,амплитудно-фазовый детектор, фильтри формирователь стробирующих импульсов, при этом вход элемента задержкиобъединен с первым входом электронного ключа, второй вход которого соединен с выходом формирователя стробирующих импульсов, второй вход дополнительного перемножителя соединенс нулевым выходом регистра сдвига, авторой вход амплитудно-Фазового детектора соединен с выходом нулевогокоррелятора,На чертеже представлена структурная электрическая схема предлагаемого адаптивного корректора,Адаптивный корректор межсимвольных искажений в каналах с фазовойманипуляцией содержит когерентныйдетектор 1, электронный ключ 2, первый блок 3 вычитания, сумматор...

Номер патента: 800853

Опубликовано: 30.01.1981

Автор: Егоров

МПК: G01N 27/22

Метки: влагомер, влажностиволокнистых

...укладки вдатчикволокна он закрывается экранизирующей крышкой б, фиксируя постоянный объем измерения. Поочередно взвешивая и закладывая навески контролируемого материала в датчик, определяютпроцент влажности каждой отдельнойпробы по прибору в делениях по его З шкале.10 Разгрузка датчика осуществляетсяследующим образом.Стакан с волокном 3 отсоединяетсяот корпуса 1 датчика, при этом освобождается часть объема стакана, ранеезатянутого цЕнтральным электродом 2.Уплотненное при заправке волокнораспрямляется и прижимает форму плотно сцепленного тороида, что способствует быстрому освобождению хлопкаиз стакана, причем сохранение всехсорных примесей.,Конструкция стакана позволяетсблизить электроды и тем самымуменьшить длину силовых линий...

Номер патента: 800427

Опубликовано: 30.01.1981

Авторы: Афонский, Другова, Егоров, Сорокин, Тишин

МПК: F04D 19/00

Метки: вентилятор, осевой

...прокладка,и в них выполнены отверстия подстяжные болты, которые имеют сфери 1 э ческие головки, а отверстия подннх выполнены коническими,На фиг. 1 схематически изображен осевой вентилятор; на фиг. 2сечение А-А на фиг. 1.20 Осевой вентилятор содержит корпус1 и установленные в нем рабочееколесо 2 с электроприводом 3, связанным с корпусом 1 крепежным механизмом, выполненным .в виде профилированного башмака 4 с фланцем 5, акорпус 1 имеет пилон б с профилем,повторяющим профиль башмака 4, причем между пилоном б и башмаком 4размещена эластичная прокладка 7,30 и в них выполнены отверстия подкт Заказ 10361/3 Тираж 723 НИИПИ Государственного по делам изобретений 13035, Москва, Ж, Родписномитетаткрытийская на Филиал ППП Патент, г. Ужгоро...

Номер патента: 800415

Опубликовано: 30.01.1981

Авторы: Дудкин, Егоров, Филин

МПК: F04B 37/08

Метки: вакуумная

...второй ступени идругому нагнетателю с тепловым контактом.-На чертеже приведена схема вакуумной установки.Вакуумная установка содержит герметичный корпус 1 с криопанелями 2и оптически непрозрачными экранами3 и 4, расположенная внутри корпуса 1. 1 краны 3 и 4 подключены к 15 охладительному устройству, выполненному в виде криогенератора 5 Гтирлинга, к головкам б каждой ступеникоторого прикреплены теплообменникии 8 и нагнетатели 9 и 10. Нагне 2 О татель 9 со стороны всасывания подключен к теглообменнику 7 первойступени и со стороны нагнетанияподключен к криопанелям 2. Второйнагнетатель 10 со стороны нсасыва ния подключен к теплообменнику 8второй ступени, а со стороны нагнетания - к экранам 3 и 4, Теплообменннк 7 и подключенный...

Номер патента: 800116

Опубликовано: 30.01.1981

Авторы: Егоров, Самсыгин

МПК: B66C 23/90

Метки: грузоподъемности, крана, ограничитель

...показаны выводы 8 источника-питания) через последовательно соединенный размыкающий контакт 11 реле 7. Параллельно контактам 9 и 11 включен замыкающий контакт 12 режима "Спуск" командоаппарата 10. Блок 13 задания грузовой характеристики подключен к схеме 4.800116 Формула изобрЕтения1 Составитель А. ГедеоновРедактор А. Лежнина Техред С.Мигунова Корректор М. Шароши 10296/22 Тираж 940 ПИ Государственного комит о делам изобретений и отк 3035, Москва, Ж, Раушс ака ВНПодписноета СССРытийая наб., д. 4/5 лиал ППП "Патент", г. Ужгород, ул. Прое Ограничитель грузоподъемности крана работает следующим образом.При работе крана в режимах "Подьем и "Спуск" в грузовом тросе при одном и том же грузе наблюдаются разные по величине усилия,...

Номер патента: 800115

Опубликовано: 30.01.1981

Авторы: Егоров, Портной, Смородинский, Шифрин

МПК: B66C 23/32

Метки: башенный, кран, самоподъемный

...на башню. Телескопическая секция 2 башни 1 в выдвинутом положении опорной частью присоединяется анкерными болтами 8 к строящемуся объекту. Для соединения опорной части 3 после ее подъема с поворотной частью 5 служат крепежные элементы 9 на опорной части, например в виде шпилек с гайками, и приливы 10 с отверстиями на поворотной части. Для попеременного присоединения механизма выдвижения, например гидроцилиндра 11, используют кронштейны 12, которые могут быть выполнены выдвижными на башне 1, проушины 13 на телескопической секции 2 и элементы 14 на опорной части 3, например в виде шарнирных серьг. Устройство работает следующим образом.Вначале с помощью гидроцилиндра 11 фиг.4) , присоединенного с одной стороны к башне 1, а с другой -...

Номер патента: 800007

Опубликовано: 30.01.1981

Авторы: Антонов, Егоров

МПК: B62D 55/30

Метки: гусениц, механиз-mom, натяжения, транспортногосредства

...клапан 9 и питающий гидронасос 4 работает в режиме циркуляции.При нажатии водителем на педаль 13управления подачей топлива двигателявозрастает скорость движения транспортного средства на данной передачеи при определенном положении педали 10 происходит замыкание контакта 12 электроцепи 11 и переключение золотников 10, при этом напорными становятся сливные полости силовых гидроцилиндров 2 и натяжение гусениц ступенчато уменьшается. При уменьшении нажатия на педаль 13 при снижении скорости или переключении передач контакт 12 размыкается, золотники 10 возвращаются в исходное положение, и происходит ступенчатое увеличение натяжения гусениц до начального, так как напорными опять становятся сливные полости гидроцилиндров 2, Этот...

Номер патента: 799985

Опубликовано: 30.01.1981

Автор: Егоров

МПК: B60S 3/00

Метки: abtocamo, большегрузных, гидравлическойочистки, свалов

...вдоль стоящего автомобиля 6 от привода с трособлочной системой (не показана) по направляющим 7, Подача моющей жидкости в подвижную арку осуществляется через горизонтальные трубы 8, шарнирно сочлененные между собой с напорной магистралью 9 и аркой,Трубы 8 поддерживаются поворотнымикронштейнами 10.Коллекторы 3 установлены в подшипниковых узлах и снабжены рычагами 11, концы которых связаны тягами12 между собой и с кривошипношатунным механизмом привода 13, При включении привода происходит качаниеколлекторов 3, в результате чегоувеличивается зона активного воздействия нижних струй на очищаемую поверхность автомобиля,С наружной стороны гидропанелей1 установлены сплошные экраны 14 сотогнутыми внутрь краями, Нижниекрая 15 экранов образуют...

Номер патента: 799707

Опубликовано: 30.01.1981

Авторы: Егоров, Мартыненко, Мишиев

МПК: A23G 3/32

Метки: колера

...него спирт ( вслучае использования сухого виноматериала). Получают гидролизат винных дрож.жей с рН 1,5-3,0. Полученный гидролизат имеет оптимальные состав и качестство.После начала побурения, через 25- 1 О35 мин после начала варки, в смесьвводят 0,1-2% пищевой соды и проводят.процесс в слабошелочной среде пирН 8-10, температуре 150-155 С инепрерывном перемешивании. За 3-5 миндо окончания варки вводят соль аммонияв количестве 0,03-0,1%, что способствуетзначительному увеличению окрашивающейспособности колера. После прекращенияонагрева колер охлаждают до 80-90 С идобавляют к нему горячую воду из расчета 0,055 дал на 1 кг сахара,П р и м е р 1. 50 кг сахарного пескасмешивают с 3,5 л предварительно приготовленного гидролизата винных дрожжей...

Номер патента: 798695

Опубликовано: 23.01.1981

Авторы: Егоров, Зайцев, Курковский, Молочков, Сапалановский

МПК: G05B 11/01

Метки: позиционнымэлектроприводом

...а выход -с входами регулятора 10 положения,второго блока 11 сравнения и датчика 12 малых рассогласований, выход которого соединен с управляющим входом:первого ключа 13, вход которого соединен с выходом регулятора 10 положения, а выход - с вторым входом регулятора б скорости, токоограничивающий вход которого соединен с задатчиком 18 полного момента, входы блока 16 умножения соединены с выходомдатчика 2 скорости, а выход - с первым входом блока 17 деления, выходкоторого соединен с вторым входомвторого блока 11 сравнения, выходкоторого соединен с управляющим входом второго ключа 14, вход которогосоединен с выходом задатчика 15 скорости, а выход которого соединен свходом масштабного блока 19, управляющий вход которого соединен с...

Номер патента: 798170

Опубликовано: 23.01.1981

Авторы: Егоров, Егофарова, Мнджоян, Писарницкий

МПК: C12H 1/22

Метки: древесины, дуба, коньячных, производства, спиртовиз, ускорителясозревания

...установилось в пределах 0,41 МПа. По истечении указанного времени древесинуизвлекали из. термостата и подсушивали на воздухе. Полученный продуктвводили в коньячный спирт в количестве 5 г/л. Для сравнения обрабатывали древесину дуба известным способом и также вводили ее в коньячный спирт в указанном количестве. В.образцах коньячного спирта определяли количество ароматических альдегидол, данные приведены в таблице,Предлагаемый способ позволяет интенсифицировать процесс до 12- 24 ч, а также в связи с существенным снижением давления значительно упрощает технологию и необхоцимое оборудование,Способ производства ускорителяО созревания коньячных спиртов из древесины дуба, предусматривающий термическую обработку древесины дубапод...

Номер патента: 798122

Опубликовано: 23.01.1981

Авторы: Егоров, Сидякин, Филатова

МПК: C08G 59/56

Метки: отвердитель, смол, эпоксидановых

...испытания двухотвердителей эпоксидных смол в составеэпоксидной эмали: низкомолекулярной смолымарки Л - 19 и аналогичной ей, представляющих собой продукты взаимодействия жирныхкислот льняного масла с этилендиамином иимеющих аминное число 280, вязкость 60 Пз .(1 вариант) и аминное число 340 вязкость37 Пз Г 11 ваоиант).15 Методика приготовления образцов.А. Отвердитель (1), состоящий из эвтектической смеси полиметиленфениленамина см-фенилендиамином, салициловой кислотыи полиамидной смолы (ПС) (11 вариант), 20 взятых в соотношении 1: 1 по массе, вводят в состав эпоксидной эмали ЭП - 5165 сПС (11 вариант) в близком к стехиометрическому соотношении из расчета 0,6 первичной или одной вторичной аминогруппы на 25 одну эпоксигруппу...

Номер патента: 796630

Опубликовано: 15.01.1981

Авторы: Бычков, Егоров, Коровкин, Курканин, Нестеров

МПК: F27B 7/08

Метки: наружным, обогревом, печь

...дымовые газы до непосредственОного контакта с корпусом проходят по ка.-.налам футеровки нагревательной камеры,и отдают тепло футеровке нагревательнойкамеры, нагревающей лучеиспусканием корпус печи. Дымовые газы, контактирующиес корпусом, имеют уже пониженную температуру,На фиг, 1 показана печь с наружнымобогревом, продольный разрез, на фиг. 2 разрез А-А на фиг. 1, 20Печь состоит из вращающегося корпуса 1 с бандажами 2 и 3,. опирающимисяна опорные станции 4 и 5. На корпусезакреплен зубчатый венец 6 привода. Наг. ревательная камера 7, охватывающая корпус 1, имеет выносные топки 8, соединенные с камерой 7 патрубками 9. Патрубки9 соединены с каналами 10, проложенными в футеровке нагревательной камеры7. футеровка камеры 7 имеет отверстия...

Номер патента: 796367

Опубликовано: 15.01.1981

Авторы: Гогешвили, Егоров, Карев, Скориков, Чичков

МПК: E04H 7/22

Метки: силос, сыпучегоматериала, хранения

...части силоса и прилегающая в исходнс)м положении к стенке и днищу силоса. Оболочка крепится герметично приспособлением 7 к стенке силоса выше уровня остатков сыпучего и приспособлением 8 - к воронке 3. Подача воздуха под оболочку и отсос воздуха из-пад нее производится воэдухоподакщим агрегатом 9 через распределительный клапан 11 и патрубки .12-15, Нагнетание воздуха под оболочку производится через патрубок 12 ниже герметичного крепления 7 оболочки к стенке силоса и выше уро-, 60 б 5 мальное давление процесса разгрузки, Это может быть достигнуто увеличением высоты крепления оболочки к стенке силоса. К моменту максимального давления оболочка на уровне верхнего края сыпучего отойдет отстенки силоса на большее расстояние,1 вня сыпучего,...

Номер патента: 796362

Опубликовано: 15.01.1981

Авторы: Егоров, Ефимов, Копышев, Серебрякова

МПК: E04G 11/20

Метки: обделки, объемно-переставная, опалубкадля, туннелей

...подвижными в вертикальнойплоскости опорами - домкратами 7. Рельсы 6 уложены на опорной платформе 8,помещенной на лотке перед фермой. Вдольсредней линии платформы для соединениясо штоком гидротолкателя 9 выполненыгнезда 10, передний край платформыснабжен опорами 11. Возможен вариантбез откидных опор, например при фиксировании заднего края платформы. Дляперемещения портала и платформы можетбыть применен и независимый привод,например лебедки,Края щитов 1, расположенные вдольтуннеля посредством шарниров 12 связаныс продольными ребрами 13 фермы, причем с каждым ребром связаны два смежных шита. При этом шарниры 12 каждогощита 1 располагают под смежным щитоми тем самым вне плоскости их разъема.Такое расположение шарниров приводит...

Номер патента: 795994

Опубликовано: 15.01.1981

Авторы: Егоров, Нифонтов, Отлетов, Чугунов, Эсманский

МПК: B60K 15/02

Метки: бак, сред-ctba, топливный, транспортного

...трубку, выполненную ввиде штока 15 иуплотненную установленным во втулкерезиновым кольцом 16, Внутренняяполость штока 15 через отверстия 17в его боковой стенке сообщена с отверстием 9. На штоке 15 имеется поясок 18, подпирающий надетое на штокрезиновое кольцо 19. Во втулке 8 выполнено седло 20 под кольцо 19, Иток15 подпружинен относительно втулки 358 пружиной 21 сжатия, опирающейсяна шайбу .22, которая .установлена свозможностью проворачивания на резьбовой пробке 23, ввернутой в нижнийконец втулки 8. Пробка 23 имеет вертикальные отвррстия 24.На штоке 15 закреплен с помощьюстопорного кольца 25 колпак 26, ох- "ватывающий верхнюю часть втулки 8.В его .боковой стенке выполнен Фигурный паз 27 с прорезью 28. Вбоковую 4стенку...

Номер патента: 795910

Опубликовано: 15.01.1981

Авторы: Егоров, Козырев, Корнев, Одинцов, Петров

МПК: B24B 39/02

Метки: алмазного, внутренних, выглажива-ния, поверхностей

...8, градуированная врасстояниях до центра тяжести грузаот оси вращения устройства. Сверхуи снизу от двуплечего рычага в средней части правого плеча имеются планки 9, соединенные со стенками 10 корпуса, На планках установлены регулиЗО ровочные винты 11, отличающиеся перемещеним рычага в вертикальном направлении, Для установки груза на заданном расстоянии от центра используются гайки 12.При вращении устройства эа счет груза 7 возникает центробежная силаГ = щЮ" К = 1,118 10"б паяй. где ( - вес несбалансированного груза, кг;и - скорость вращения устройства,об/мин;К - расстояние от оси вращения оустройства до центра тяжестигруза, мм.Например, при массе несбалансированного груза 0,5 кгс, расстоянии до центра тяжести 40 мм и скорости...

Номер патента: 793919

Опубликовано: 07.01.1981

Авторы: Быстров, Егоров, Калашников, Павлов, Самсыгин

МПК: B66C 15/06

Метки: датчикаусилия, механизма

...исходном состоянии на выходе датчика 3 напряжение пропорционально технологическому усилию, воздействующему на датчик д. Блок 8 в соответствии с импульсом генератора 7 запоминает указанное напряжение. Последующий импульс генератора 7 действует на блок 2 управления, приводящий в действие блок 1 силового воздействия. Последний оказывает дозированное импульсное силовое воздействие на датчик 3 усилия, Блок 8 выделяет и формирует на выходе постоянное напряжение, пропорциональное амплитуде дозированного импульса силы. Это напряжение с помощью компаратора Б сравнивается с заданным уровнем напряжения источника 4 эталонного напряжения, Если уровень выходного сигнала блока 8 меньше заданного уровня, то срабатывает узел 6 блокировки механизма....

Номер патента: 793799

Опубликовано: 07.01.1981

Автор: Егоров

МПК: B29H 7/22

Метки: лент, разделки, стыковконвейерных

...направляющие 6 и перемещается по ним,Устройство работает следующим образом.Под поврежденный участок конвейернойленты 19 подкладывают щит 20, которыйопирается на основание 21 конвейера.Вдоль бортов конвейерной ленты укладывают продольные направляющие 6 и устанавливают на них поперечную балку 5 скареткой 4 и режущим узлом 1. Под действием пружин 9 режущий узел находитсяв верхнем поднятом положении над лентой 19.Вращением гайки 11 устанавливают упор12 ца стержне 10, ограничивая тем самымвеличину подачи режущего узла вниз,Включают привод 3 и, нажимая на рукоятку 14 и преодолевая действие пружин 9,поворачивают плиту 13 вокруг осей 7. Приэтом режущий узел 1 опускается и его вращающиеся ножи 2 входят в полотно конвейерной ленты 19....

Номер патента: 793798

Опубликовано: 07.01.1981

Автор: Егоров

МПК: B29H 7/22

Метки: лент, резино-тканевыхтранспортерных, стыковки

...укладывая в зазо О ры между концами ступеней слои сырой резины, с последующей вулканизацией места стыка, согласно изобретению при разделке каждой из ступеней вместе с резиновым слоем вырезают расположенный под ним 15 тканевый слой и верхнюю часть лежащегопод последним резинового слоя. Предлагаемый способ поясняется фиг. 1и 2.20 Способ осуществляют следующим образом.Кромку 1 и аналогично кромку 2 резинотканевой транспортерной ленты, состоящей из обкладок 3, резиновых прокладок 4 и 25 тканевых слоев 5, разделывают с образованием ступеней 6. При этом при образовании верхней из ступеней 6 вырезают первый резиновый слой, например обкладку 3, расположенный под ней первый тканевый слой 5, 30 и верхнюю часть лежащего под последним793798 Формула...

Номер патента: 793767

Опубликовано: 07.01.1981

Авторы: Егоров, Клодчик, Уфимцев

МПК: B27L 1/00

Метки: ctahka, дерево-обрабатывающего, протаскивающее

...на фиг. 2 - взаимодействие опорного вальца с направляющей несущей рамы и стволом дерева в процессе его протаскивания.15 Протаскивающее устройство деревообрабатывающего станка включает основание 1, на котором закреплены верхняя 2 и нижняя 3 гусеницы, каждая из которых имеет привод (на, чертежах не показан), несущую ра му 4 с направляющей 5, приводной 6 и натяжной 7 туеры, цепи 8 с шарнирно смонтированными на них опорными вальцами 9, каждый из которых снабжен стопором 10.Верхняя гусеница 2 закреплена на основа нии 1 посредством поворотного в вертикальной плоскости от гидроцилиндра 11 шарнирного четырехзвенннка 12.Устройство работает следующим образом.Ствол дерева 13 укладывается на нижнюю гусеницу 3. Затем посредством...

Номер патента: 792490

Опубликовано: 30.12.1980

Авторы: Егоров, Новикова, Панин

МПК: H02K 3/50

Метки: крепления, лобовых, обмотки, частей, электрической, якоря

...затем якорь вместе с бандажом запекают в печи. После запечки бандаж обрабатывают под посадку и насаживают на него бандажное кольцо 3, затем наматывают на свободный конец банда" жа стеклянную ленту и якорь запекают. После эапечки стеклянная лента, спекаясь, образует запирахщее кольцо 4.Преимущество изобретения состоит в том, что при такой конструкции и бандажное, и запирающее кольца находятся на лобовых частях, эа счет чего сокращаются габариты якоря, а следовательно, и машины в целом.Технико-экономический эФфект изобретения выражается в сокращении габаритов машины. Устройство для крепления лобовыхчастей обмотки якоря электрическоймашины, содержащее охватываюший ло"бовые части бандаж из изоляционногоматериала и насаженное на него...

Номер патента: 792139

Опубликовано: 30.12.1980

Авторы: Егоров, Зубик, Тужиков, Шишкин

МПК: G01N 33/36

Метки: анализатор, нити, пороков

...циклов. В первом цикле измеряется среднее значение толщины нити на заданном отрезке. Во втором цикле поцсчитывается число пороков (утолщений и утончений) на следующем отрез ке нити относительно среднего значения препыдущего отрезка.В первом цикле устройство работает слецующим образом.Контролируемая нить с помощью механизма 5 протяжки цвижется через датчик 1 толщины нити. Сигнал с датчика, карактеризующий текущее значение толщины нити, поступает на55 преобразователь 2 напряжение - частота который преобразует аналоговый сигнал в импульсы переменной частоты, которые фиксируются интегратором 3. Соцержа 39ние интегратора 3 (счетчика) увеличивается до тек пор, пока со счетчика 1 О метража на преобразователь 2 "напряжение - частота" не поступит...

Номер патента: 791955

Опубликовано: 30.12.1980

Авторы: Вдовин, Гуров, Егоров, Скиба

МПК: E21B 47/00, E21C 39/00

Метки: датчика, скважины, стенку, установки

...на осйнасажены направляющие ролики 13, 14,Корпус устройства имеет продольную прорезь 15, расходящиеся продоль- З 5ный 16 и.наклонный 17 пазы и направляющие для вертикального перемещения.блока внедрения,В месте разветвления пазов 16 и17 установлен распределитель 18 нап- , 40равления движения. роликов 13, 14.Узел поджатия 3 содержит реверсив"ный электродвигатель, редуктор и упор.Устройство работает следующим образом.45 Устройство опускается в скважину,например с помощью составной штанги,и жестко фиксируется узлом поджатия.Подается напряжение,пйтания на 5 Оэлектродвигатель 4 привода, которыйчерез редуктор,5 приводит в движениемеханизм перемещения и пильиую цепьна,шине 8,ЬПри этом блок внедрения 2 перемещается вниз вдоль корпуса 1, а...

Номер патента: 791602

Опубликовано: 30.12.1980

Авторы: Галанова, Егоров, Созинов, Черноруков

МПК: C01G 31/00

Метки: ванадила, дигидрофосфата

...1:3-5 с введением эталонав течение 10-20 ч, а также тем,чтоэтанол вводят при мольном отношении Я ванадик к этанолу 1:2-5. Сущность способа заключается втом, что добавка этанола стабилизирует ванадий в четырехвалентном . 15 состоянии за счет образования комплекса и тем самым исключает возможность образования Фосфатов ванадик в других валентных состояниях.Пример. 20 г ванадила растворяют 20 при нагревании в 145 мл 5 М растворафосфорной кислоты. К полученномураствору добавляют 30 мл этанолапри мольном соотношении ванадий:кислота:этанол= 1:3:2 и смесь упари вают на водкной бане в течение 1020 ч, Полученные кристаллы осадка отделкют декантацией, промывают и сушат на воздухе при 20-50 С. Выходцелевого продукта составляет 58 гили 93 в...

Номер патента: 789968

Опубликовано: 23.12.1980

Авторы: Егоров, Запорожец, Лизунов, Маркин

МПК: G05B 1/01

Метки: амплитудный, дискриминатор, дифференциальный

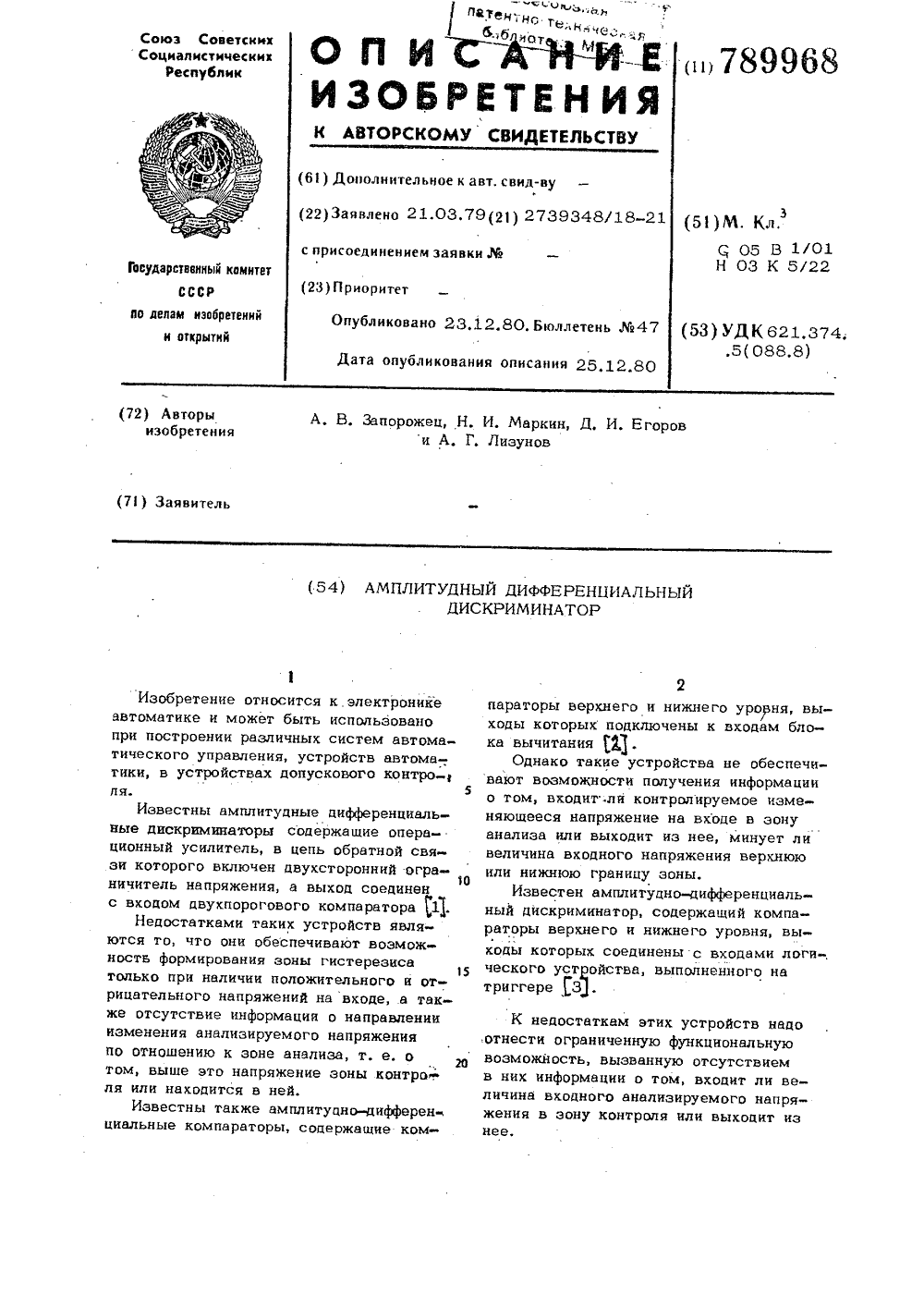

...входного напряжения верхнюю или нижнюю границу зоны.Известен амплитудно-дифференциальный дискриминатор, содержащий компараторы верхнего и нижнего уровня, выходы которых соединены с входами логи-, ческого устройства, выполненного на триггере ) 3. К недостаткам этих устройств надо отнести ограниченную функциональную возможность, вызванную отсутствием в них информации о том, входит ли величина входного анализируемого напряжения в зону контроля или выходит из нее,789968 Заявленное техническое решение дает возможность проанализировать моменты колебаний входным сигналом вокруг верхнего уровня, что расширяет функциональные возможности устройства,2, Мирский Г. Я. Аппаратурное определение характеристик случайных процессов, М"Энергия", 1967, с,...

Номер патента: 789396

Опубликовано: 23.12.1980

Авторы: Грибова, Егоров, Журавлева, Колосова, Коршак, Крутикова, Ливен, Неделькин, Павлова, Сергеев, Тепляков, Хотина, Юнников

МПК: C01G 39/06

Метки: дисульфида, модификации, молибдена

...в 70 мл И -метилпирролидонапри кипении растворителя. В кипяший раствор помешают 99 г дисульфидамолибдена при перемешивании. Далее массу охлаждают при непрерывном перемещиванин, а затем отфильтровывают избытокрастворителя. Дисульфид, молибдена сушатв вакуумном шкафу при температуре 1001500 С до постоянного веса.П р и м е р 3. 1 г полифенилсульфида с молекулярным весом 800 растворяютв 70 мл хлороформа. Обрабатывают подученным раствором 99 г дисульфида молибдена, далее массу сушат в вакуумномшкафу до постоянного веса.П р и м е р 4. 1 г полифениленсульфида растворяют в 70 мл хлороформа. Даль-нейшие операции аналогичны указанным внримепе 3,Результаты фрикцйонных испытаний по.примерам 1-4 даны в табл. 1. дОпытным путем...

Номер патента: 787874

Опубликовано: 15.12.1980

Авторы: Арсеньев, Егоров, Шевчук, Широков

МПК: F28D 15/02

Метки: теплопередающее

...в резервуар 4 через трубопровод 6 препятствует закрытый давлением пара впускной клапан 7. Когда пар начинает кон.денсироваться, давление в конденсаторе 2 падает, а соответственно и в ис- парителе 1.За счет образовавшейся разности давлений между паровым конденсатором (испаритель,конденсатор и паропровод) и резервуаром 4 выпусной клапан 8 закрывается, а впускной клапан 7 открывается и поршень 10 под действием давления газа вытесняет жидкость из резервуара 4 через впускной клапан 7 и трубопровод б в иснаритель 1.Поступление рабочей жидкости в испаритель 1 интенсифицирует процесс конденсации оставшегося пара, увеличивая разность давлений и тем самым поступление рабочей жидкости. увеличение разности давлений приведет к дополнительному...

Номер патента: 787851

Опубликовано: 15.12.1980

Авторы: Егоров, Чагин

МПК: F26B 21/00

Метки: газа, горелочному, ковшей, подвода, сушки, узел, устройству

...коллектор 3, установленный с возможностью поворота, например, выполненный в виде части полого поворотного вала и снабженный системой газораздающих 2штуцеров 4, а также регулирующис вентили 5. Вентили 5 регулируют количество одновременно работающих горелок.Устройство работает следующим образом.От газопровода 2 газ подводится к патрубку 1 и через него к цилиндрическому коллектору 3, откуда газ через штуцера 4 и регулирующие вентили 5 подводится к горелкам.Регулировкой количества одновременно работающих горелок и интенсивности их работы настраивают производительность горелочного устройства на необходимый режим. Режим работы горелочного устройства можно изменять в широких пределах (от режима сушки вновь зафутерованных ковшей до режима...
