Пастоев

Номер патента: 1810530

Опубликовано: 23.04.1993

Авторы: Гетопанов, Жура, Зубань, Пастоев, Рахутин

МПК: E21C 27/32

Метки: агрегата, исполнительный, орган, фронтального

...1.Исполнительный орган работает следующим образом;Расположенный на штреке привод через приводную звездочку 22 приводит в . движение тяговую цепь 3 и соединенные сней струговце каретки 1, которые посредством двухребордных роликов 10 перекатываются по трубчатым направляющим 2. Забой 50 обрабатывается одной из групп резцов расположенных на резцедержавке 11 и находящейся впереди по ходу каретки, При этом вал 9 зафиксирован стопором, Смена рабо-: чей группы резцов осуществляется в зоне 55 разворота кареток по концам лавы, После вступления резцедержавки 11 в контакт с .дополнительными направляющими 25 происходит расфиксация вала 9 в следствии взаимодействия клиновидного упора 16 с ограждающей стенкой 24. При этом упор 16 вдавливается в...

Номер патента: 1809101

Опубликовано: 15.04.1993

Авторы: Гетопанов, Жура, Зайков, Кравцов, Пастоев, Рачек

МПК: E21D 23/16

Метки: агрегата, базы, непрерывной, передвижки

...управлением и возвратной пружиной.На чертеже показана гидравлическаясхема системы непрерывной передвижкибазы. Система содержит рабочие гидроцилиндры 1, гидрозамок двустороннего действия 2, трехлинейный двухпозиционный распределитель дистанционного управления с возвратной пружиной 3, клапан ИЛИ 4, настроенный регулятор потока 5 с обрат ным клапаном б в штоковой линии гидроцилиндра 7, элемент ИЛИ 8 в бесштоковой, линии гидроцилиндра передвижки 1, четырехпозиционный четырехлинейный распределитель 9 с отсекателем 10 и гидролинии 35 дистанционного управления первой группы секций 11, передвижки второйгруппы секций 12, линии передвижки базы 13, слива 14, напорной линии 15 местного управле ния. 40Устройство работает следующим...

Номер патента: 1809100

Опубликовано: 15.04.1993

Авторы: Гетопанов, Жура, Кравцов, Пастоев

МПК: E21D 23/16

Метки: агрегата, базы, передвижной

...линиями 8 с гидроцилиндрами датчиков 4 и 5, а механически с пружиной 9 и золотником регулятора потока 10.Устройство работает следующим образом.При передвижении базы агрегата на забой происходит нарушение ее прямолинейной в вертикальной и горизонтальной плоскости под влиянием различных возмущающих воздействий. При изгибах базы в вертикальной плоскости или прямолинейном взаимном перемещении секций 3 на допустимую величину зазоров и люфтов в замках, перемещения штоков цилиндров 4 й 5 будут одинаковы. Рабочая жидкость иэ штоковой полости одного из цилиндров вытесняется в поршневую полость другого и на гидроцилиндр управления регулятором потока 7 сигнала об изменении угла между секциями базы 3 не поступит.При угловом или лабом...

Номер патента: 1803558

Опубликовано: 23.03.1993

Авторы: Гетопанов, Жура, Кравцов, Пастоев, Рачек, Солод

МПК: E21C 41/18

Метки: выемки, ископаемого, полезного

...операций. (Я Цикл разрушения пласта исполнительным р органом выемочной машины на одном из участков (модулей) продолжается в течение времени выдвижки гидроцилиндров передвижки базы на заданную величину с уста- ф новленной скоростью при плавном изгибе базы на переходном участке между модулями. За время цикла на последующих участках производятся по одной последовательно операции скола подкровельной пачки пласта, передвижка крепи, погрузка угля носками конвейера при его передвижк, ди1803558 Составитель В.ТычинаРедактор Е.Мельникова Техред М.Моргентал Корректор Е.Папп Заказ 1039 Тираж ., .,Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Рэушская наб., 4/5 Производственно-издательский...

Номер патента: 1800160

Опубликовано: 07.03.1993

Авторы: Балабышко, Жура, Пастоев, Суслин

МПК: F15B 21/04

Метки: гидравлический, привод

...ротора 27 с отверстиями 28, расположенного внутри радиального стэтора 29 с отверстиями 30, сообщенными с камерой озвучивания 13. 45Гидравлический привод включает в себя трубопроводы 31, 32. 33, 34 и запорные устройства 35, 36.Гидравлический привод работает следующим образом, 50В бак для готовой рабочей жидкости 3 подается подогретая вода через запорное устройство 4, а в бак 6 для присадки закачивается определенное количество присадки посредством насоса 1 из резервуара 2 по 55 трубопроводу 31. Затем открываются запорные устройства 4 и 35 в положение на смеситель 5, одновременно включается гидродинамическое устройство 7 и обрабэтываемая среда по трубопроводу 34 поступает при вращении насосного колеса 17 во входной патрубок...

Номер патента: 1702232

Опубликовано: 30.12.1991

Авторы: Лексин, Пастоев, Тираспольский

МПК: G01N 3/00

Метки: пригодности, пружин, сплавов, трубок, узла, хромоникелевых, цветных, экранно-масочного, электронно-лучевых

...долговечности путем увеличения выхода годных. Образцы сплава подвергали действию статического изгиба и растяжения при температуре 500 С. Определяли при этой температуре пределы текучести и 8 К и а 8 ст . Устанавливали соотношение 1,15-1,19, по выполнению которого судили о пригодности сплава. Проводили изготовление пружин ЭМУ из сплавов 36 НТЮМ 5, 12 Х 17 Г 9 АН 4.Предел текучести Ж,2 при растяжении в интервале 450 - 550 С определяли на стандартных образцах на разрывной машине Р- а 0,5 по ГОСТ 9651-84, 4Пружины изготавливали из сплавов различных партий.Оптимальными параметрами являются значения аэ 2 = 75-80 кгс/мм и температу 2ра стабилизации 475-5250 С, так как при Т выше этого интервала и при а,275 проис- ф ходит накопление...

Номер патента: 1446333

Опубликовано: 23.12.1988

Авторы: Гетопанов, Гудилин, Жура, Пастоев, Полторацков, Пронин

МПК: E21D 23/00

Метки: агрегат, фронтальный

...следующим образом,40Рабочий цикл состоит из четырехрежимов.В 1-м режиме секция 2 расперта,секция 1 посажена (фиг. 1), Гидрораспределитель 19 устанавливается в положение 111 (фиг. 5), Рабочая жидкость подается в полость 7, полости 8и б сообщены со сливом. Жидкость изполости 8 вытесняется в магистральи через обратный клапан 11 регулятор 9 потока, обратный клапан 13и гидрораспределитель 19 в сливнуюмагистраль, Из полости б жидкостьпоступает на слив через обратный клапан 15, регулятор, потока 10, обратныйклапан 17 и гидрораспределитель 19.При этом секция крепи 2 остается не"подвижной. Поршень 4, а следовательно, и конвейер движутся на забой,поршень 5 также перемещается в сторону забоя, что обеспечивает задвижку связанной с ним секции 1....

Номер патента: 1411512

Опубликовано: 23.07.1988

Авторы: Капырин, Логвин, Пастоев, Полторацков

МПК: E21D 23/16

Метки: агрегата, базы, поддержания, потока, прямолинейности, регулятор, системы, угледобывающего

...8 и сопрягаемым го внутренней поверхности втулки пояском 9 с кромкой, образующей с пазами 5 втулки 4 переменное дроссельное отверстие.Золотник 7 взаимодействует с пружиной1 О и воспринимающим управляющее воздействие толкателем 11, Для протока жидкости на пояске 9 выполнены сегментные каналы 12 (фиг. 2), Для предотвращения разворота золотника 7 относительно втулки 4 на правом конце золотника 7 и в крышке 13 предусмотрены соосно сопрягаемые направляющие поверхности 14 (фиг. 3) .нижней расто гке корпуса размещенрегулирующий дроссель, вксиочающий втулку 5, золотник 16 и пружины 17. Втулка 5 имеет канал 18, который с кромкой 19 золотника 16 обеспечивает регулирование потока жидкости.Полость 20 сообщена с полостью 21 каналом 22, полость 23 - с...

Номер патента: 1388564

Опубликовано: 15.04.1988

Авторы: Бурчаков, Гетопанов, Жура, Кантович, Михеев, Пастоев, Полторацков, Рачек

МПК: E21C 27/32, E21D 23/00

Метки: агрегат, фронтальный

...за счет исключения недозадвиганиясекций механизированной крепи.На фиг.1 показан агрегат, профильный вид; на фиг.2 - разрез А-А нафиг а 1Агрегат состоит из исполнительного 15органа, перемещающегося вдоль забояпо направляющим 1, конвейера 2 с разнесенными в горизонтальной плоскостирабочей и холостой ветвью и расположенной холостой ветвью выше рабочей,наклонных лотков 3, установленныхпод холостой ветвью конвейера 2, вднище которой выполнены проемы 4, исекций механизированной крепи 5, связанных с конвейером 2 посредством 25гидродомкратов 6,Агрегат работает следующим образом.Исполнительный орган, перемещаясьвдоль забоя, разрушает угольный массив. Гидродомкраты 6, раздвигаясь,подают на забой конвейер 2 и связанный,с ним исполнительный орган....

Номер патента: 1339255

Опубликовано: 23.09.1987

Авторы: Гудилин, Жура, Кантович, Капырин, Неповинных, Пастоев

МПК: E21D 23/00

Метки: агрегата, крепь, механизированная, сопряжения, фронтального

...16 и штоковые ио.2 О,)ости гилроломкратон 26 и 27. Кареткаисполнительного органа 16 с устдновлеццычи нд ней цринодами исполнительного органа 22 и ланного конвейера 24 сОВместно с ре)лОй коццейера 38 подается цд забой,,К и, Е кос т ь и О, Е д (те я т а к ж с В и О р ИЕ н с ез ы(. 2 ноости гидролочкрдтов 36 и 37 иерелнижения Оиереждн)цих секций 2 и Еилролох(кре)- тон 45 и 46 дополнитльцой фланговой секции 3.:3 дтм нереднигается базовая секция крсни 1.,115 Яс 1 О рдзГруже)н)тс 5 ГидрО- с Гойки 14 и 15, д В Ентоконх н нол(Есть (илро;еох)крат;5 и В нори)нс Вь(с ИО.)ости п 1,цпломкрдтОВ 26 и 27 но.есстся рд 60 дя ж илксть. 11 рсл нрс,енижцим Он(рсж К) неи х сскций 2 Еи;цпстойки 33 и 34 рдзгружднт, нсрхняки 31 Ончскдн)тся ло КОнтдктд с...

Номер патента: 1323737

Опубликовано: 15.07.1987

Авторы: Берлизев, Брызгалов, Коробов, Пастоев, Полторацков, Рожков, Эренбург

МПК: E21C 35/24, E21D 23/12, E21D 23/16 ...

Метки: агрегата, базы, передвижной

...фиг. 1 показано устройство, общий вид; на фиг. 2 - звено устройства управления.Устройство содержит рабочие гидроцилиндры 1, шарнирно связанные секции базы 2 и 3 с дугообразными направляющими 4, управляющие гидроцилиндры 5, жестко закрепленные на секции 2 и шарнирно связанные с втулками 6, перемещающимися в дугообразных направляющих 4.Поршневые полости управляющих гидроцилиндров 5 связаны с золотниками реляторов потока (не показан) гидравлическими каналами 7,Устройство работает следующим образом.В процессе выдвижения базы агрегата на забой вследствие пробуксовки крепи в сторону забоя (или других возмущающих воздействий) происходит нарушение прямолинейности базы, т. е. в стыках ее секций образуются углы взаимного разворота. При...

Номер патента: 1276809

Опубликовано: 15.12.1986

Авторы: Гонтов, Кантович, Малышев, Онищенко, Пастоев, Сычев

МПК: E21C 25/60, E21C 45/00

Метки: агрегат, выемки, гидромониторной, угля

...- вид А на фиг. 1; на фиг. 3 разрез Б - Б на фиг. 2.Агрегат для гидромониторной выемки угля включает секции механизированной крепи 1, на которых смонтирована базовая балка 2, вдоль продольной оси которой закреплен снизу монорельс 3, имеющий сог. нутые участки 4 на сопряжениях 5 лавы со штреком, захваты 6, прикрепленные жестко к осям 7 шарниров 8 линейных секций 9, подвижную плиту 10 с гидромонитором 11, расположенную внутри средней секции 12 ограждающего шита 13 и содержагцую шарнирно соединенные с ней захваты 14, перемегцаюгциеся по монорельсу 3, шарниры 15, соединяюгцие нижние части секций ограждающего гцита 13, опирающиеся на желоб 16.Устройство работает следующим образом, При передвижке подвижной плиты 10с гидромонитором 1. по...

Номер патента: 1230976

Опубликовано: 15.05.1986

Авторы: Гетопанов, Гонтов, Михеев, Онищенко, Пастоев, Сычев

МПК: B66D 1/08

Метки: гидравлический, привод

...нал 17 обоймы 14, кольцевую канавку 27, внутренний канал 38 сердечника 12, полукольцевую канавку 35 сердечника 12, канал 20 и штуцер 24 обоймы 14, шланг 37 поступает в поршневую полость гидроцилиндра 2, который, 30976 3 5 О 15 25 ЗО 35 40 45 50 выдвигая шток 4, приводит во вращение кривошип 6, вал 9, сердечник 12 гидрораспределительного устройства 11 и барабан 8, Из штоковой полости гидроцилиндра 2, установленного на раме 1, рабочая жидкость через штуцер 24, шланг 37 и канал 19 обоймы 14, полукольцевую канавку 36, внутренний канал 34 и кольцевую канавку 28 сердечника 12, канал 18 и штуцер 16 обоймы 14 поступает в сливную магистраль. При бесконечно малом повороте сердечника 12 через штуцер 15 и канал 17 обоймы 14, кольцевую канавку...

Номер патента: 1229371

Опубликовано: 07.05.1986

Авторы: Гетопанов, Гудилин, Жура, Кантович, Капырин, Пастоев, Суслин

МПК: E21D 11/36, E21D 23/08, E21D 23/12 ...

Метки: агрегата, крепь, сопряжения

...домкрата 7 подачи, домкрата 10 корректировки, следящего трехпозиционного золотника 11 с подпружиненным плунжером2, установленного на кронштейне 13, жестко связанного с основанием секции 1. Домкрат 7 подачи и следящий трехпозиционный золотник 1 запитываются от магистрали 14.Следящая система секции 2 состоит из домкрата 9 подачи, домкрата 1 О корректировки, следящего трехпозиционного золотника 15 с подпружиненным плунжером 16, установленного на кронштейне 1. Домкрат 9 подачи и следящий трехпозиционный золотник 15 запитываются от магистрали 18. Трехпозиционные следящие золотники 11 и 15 установлены с двух сторон от тяги 19. Ход подпружиненных плунжеров 12 и 16 определяет тяга 19, соединяющая шарнирно энергопоезд 20 с основанием 4 секции...

Номер патента: 1190024

Опубликовано: 07.11.1985

Авторы: Гудилин, Кантович, Капырин, Пастоев, Теняков

МПК: E21C 27/32

Метки: агрегат, очистной, фронтальный

...по длине лавы, исполнительный орган с бесконечной тяговой цепью 12, струговыми каретками 13, перемещаемыми по верхней 14 и нижней 15 направляющим, выполненными из телескопических трубчатых элементов 16, жестко соединенных между собой кронштейнами 17 и 18. Верхняя направляющая 14 дополнительно снабжена телескопическим трубчатым элементом 19, жестко закрепленным на забойной стороне кронштейнов 17 и контактирующим с верхней частью струговой каретки 13. Телескопический трубчатый элемент 19 создает дополнительную точку опоры от опрокидывания каретки силой, возникающей при скалывании угля. Верхняя направляющая 14 установлена на забойной части перекрытия 8 бызовых секций 6 крепи в Г-образных пазах 20 кронштейнов 17 с помощью болтов...

Номер патента: 1041701

Опубликовано: 15.09.1983

Авторы: Бреславский, Гдалевич, Пастоев, Полторацков

МПК: E21D 23/16

Метки: агрегатов, базы, перемещения, угледобывающих

...их перемещения заданиесигнапа скорости перемещения базы опрецепяют по ее угловым рассогласованиям45и режиму работы агрегата и передаютотдельно на кажный дроссепь - регулятор.На фиг. 1 изображена бпок-схема дпяосуществления прецпагаемого способа;на фиг. 2 - конструкция цроссепя - регупятора,50Бпок-схема, используемая цпя осуществпения прецпагаемого способа, содержитзадающие эпементы 1 и 2, кинематически .связанные с контрольным эпеменфтом 3 (например, с пружинной попосой),возцействуюшими связями 4 на бпок 5управления через цроссепь - регупбтор 6. Воспринимающий эпемент цроссе 701пя - регулятора 6 кинематически связанс цатчиком 7 рассогпасования, Блоки 5управления соецинены с напорной линией 8гидроцилиннров 9 и пинией 10 с пущтом...

Номер патента: 1040172

Опубликовано: 07.09.1983

Авторы: Атрушкевич, Баскаков, Гдалевич, Гетопанов, Гудилин, Жура, Копырин, Павельев, Пастоев, Сазонов

МПК: E21D 23/00

Метки: агрегат, очистной, фронтальный

...по10 длине лавы исполнительный орган сбесконечной тяговой цепью 3, замкнутой в вертикальной плоскости, струговыми каретками 4 и кольцевой направляющей 5.15 Кольцевая направляющая 5 выполнена из двух взаимно напранленныхв плоскости движения струговой каретки и жестко связаннйх между собойв горизонтальной и шарнирно - в вертикальной плоскости цилиндрическихтелеекопических элементов 6. Верхняя нетвь направляющей 5 установлена шарнирно на перекрытии секциикрепи 1 с помощью двуплечих рычагов7 и гидроцилиндров 8. Нижняя ветвьнаправляющей установлена шарнирно.с помощью днуплечих рычагов 9 и гидроцилиндров 10 на кронштейнах 11конвейера 2.Гидроцилиндры 8 и 10 .служат дляЗО управления агрегатом по мощности игипсометрии пласта. На завальной...

Номер патента: 1036920

Опубликовано: 23.08.1983

Авторы: Гдалевич, Гетопанов, Гудилин, Жура, Заузолков, Пастоев

МПК: E21C 27/32

Метки: агрегат, очистной, фронтальный

...является повышение надежности работы агрегата путем обеспечения непрерывного поддержания прямолинейности направляющих в вертикальной плоскости.Поставленная цель достигается тем, что фронтальный агрегат снабжен регуляторами потока в гидропатронах с золотниками, имеющими подпружиненные толкатели, и клиновыми упорами, которые смонтированы внутри полых звеньев телескопических направляющих в месте их шарнирного соединения, при этом клиновые упоры установлены на одних из звеньев телескопических направляющих с возможностью перемещения вдоль них и фиксации посредством стопора, а золотники - на соседних звеньях с возможностью взаимодействия их подпружиненных толкателей с клиновыми упорами.На фиг. 1 изображен агрегат; на фиг. 2 - вид А на фиг....

Номер патента: 926276

Опубликовано: 07.05.1982

Авторы: Бычков, Гетопанов, Гудилин, Жура, Коваль, Копырин, Пастоев, Рачек, Яковлев

МПК: E21C 27/32

Метки: агрегат, очистной, фронтальный

...плоскости, струговыми каретками 4 и кольцевой направляющей 5. Верхняя и нижняя направляющие выполнены из двух цилиндрических телескопических элементов 6, которые взаимно параллельны в плоскости движения струговой каретки, жестко связанных между собой в горизонтальной и шарнирно в вертикальной плоскостях. Нижняя направляющая 7 установлена шарнирно с помощью двуплечих рычагов 8 и гидроцилиндров 9 на кронштейнах 10 конвейера 2. Верхняя направляющая 11 связана с двуплечими рычагами 12 посредством гидропатронов 13, штоки 14 которых закреплены на концах двуплечих рычагов 12, а цилиндры 15 установлены с возможностью вертикаЛьного перемещения в вертикальных обоймах 16 двуплечих рычагов 12, Обоймы 16 могут иметь фигур" ную форму (например,...

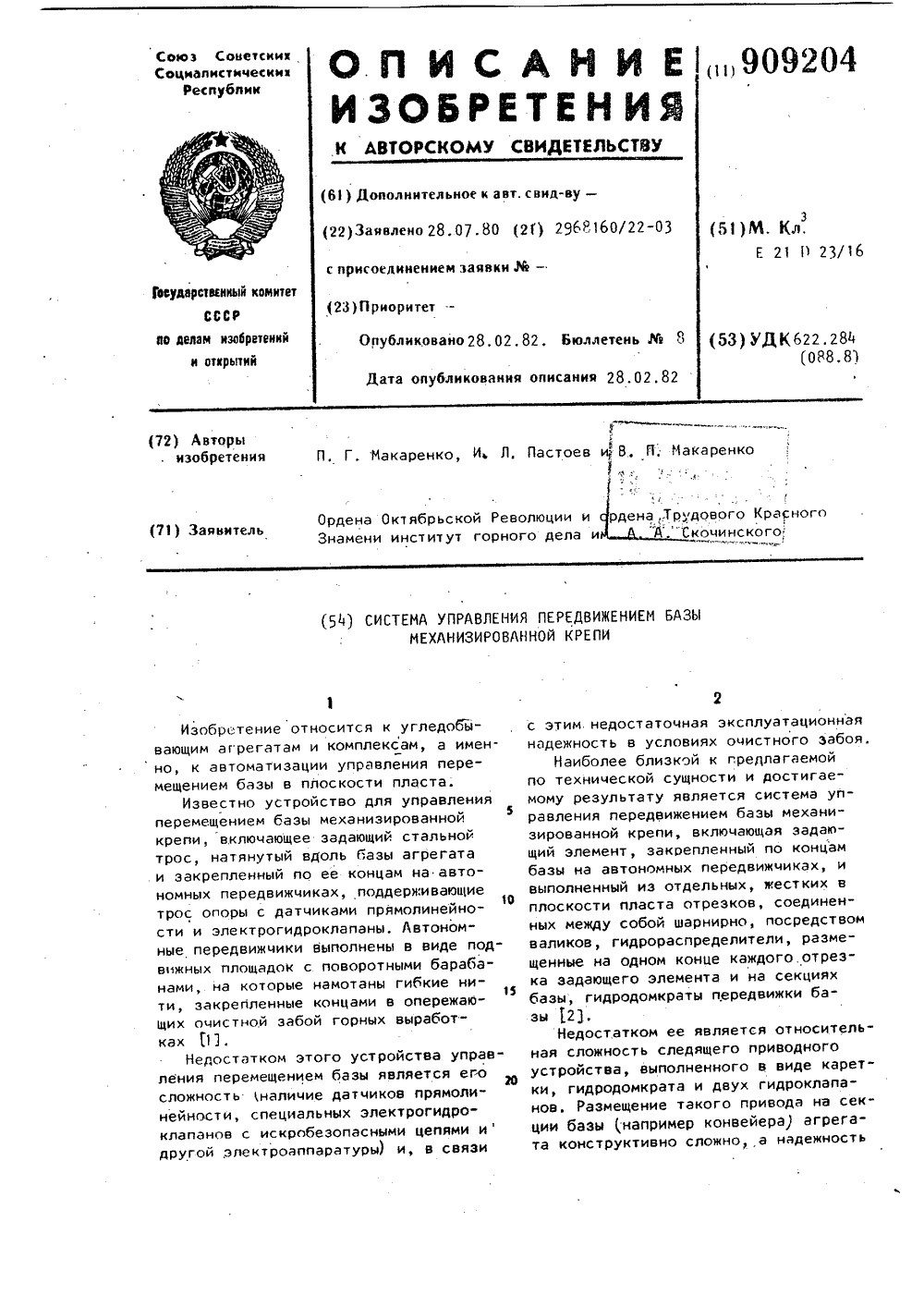

Номер патента: 909204

Опубликовано: 28.02.1982

Авторы: Макаренко, Пастоев

МПК: E21D 23/16

Метки: базы, крепи, механизированной, передвижением

...взаимодействия с отрезками задающегоэлемента.На одном из концов каждого отрезка задающего элемента жестко закреплен гидрораспределитель 15, установ-.ленный с возможностью взаимодействияс консолью 16, являющейся продолжением смежного отрезка.Гидродоикраты 4 секций базы, подключенные к.гидрораспределителями 15, размещены симметрично относительно шарнирных стыков участков базы, Такое размещение их обеспечиваетболее равномерное распределение усилий, действующих на базу при передвижке, улучшает ее управляемость и повышает надежность работы системы в целом.Давление рабочей жидкости от насосной станции 17 поступает по гидрома- .гистрэли 18 в гидрораспределители 1315, э через них - в гидродомкраты 4передвижки базы (условно...

Номер патента: 901512

Опубликовано: 30.01.1982

Авторы: Бычков, Гонтов, Гудилин, Капырин, Пастоев, Спирочкин, Янин

МПК: E21C 27/32

Метки: агрегат, очистной, фронтальный

...- Б на фиг. 2.Фронтальный очистной агрегат содержит секционную механизированную крепь, состоящую из посадочных 1 и базовых 2 секций, лавный скребковый конвейер 3, распределенный по длине лавы исполнительный орган с бесконечной тяговой цепью 4, струговыми каретками 5 и кольцевой направляющей 6. Направляющая 6 выполнена из двух взаимно параллельных в плоскости движения струговой каретки жестко связанных между собой в горизонтальной и шарнирно в вертикальной плоскости элементов.Телескопические участки 7 направляющей снабжены упруго-податливыми элементами 83го наклона секций их вырняя ветвьВ случае бокового на оцилиндрами 8.ги оцил индрами. Верхна нивание обесп - позволяет обесечивается гидрнапримеР гидр ена шарнирно П длагаемое устрт...

Номер патента: 901510

Опубликовано: 30.01.1982

Авторы: Демин, Жучкова, Казак, Пастоев, Солод

МПК: E21C 27/32

Метки: агрегатом, выемочным, гипсометрии, пласта, угольного

...цилиндрических 2 О элементов и шарнирно установленных соответственно на перекрытиях секций крепи и кронштейнах конвейера посредством двуплечих рычагов.На чертеже изображено предустройство, продольный разрез.901510 Формула изобретения Составитель А. Моливич Техред А. БойкасТираж 623НИИПИ Государственного комипо делам изобретений и от35, Москва, Ж - 35, РаушскаяППП Патент, г. Ужгород, у винКорре Подп ета СС крытий наб., д л. Прое дактор П.Макарказ 2324/34В ктор А. ФеренцсноеСР 13 Филиа4/5 ная Устройство содержит жестко укрепленные на двуплечем рычаге 1 цилиндрические направляющие 2 и 3, по которым перемещается струговая каретка 4. На двуплечем рычаге 1 шарнирно установлены катки 5 и 6, размещенные в пазах 7 и 8 кронштейнов 9 и 10, жестко...

Номер патента: 899921

Опубликовано: 23.01.1982

Авторы: Бреннер, Демин, Жучкова, Казак, Пастоев

МПК: E21C 27/32

Метки: агрегата, выемочного, направляющая

...втулкой, имеющей торцовые кулачки, установленные с возможностью взаимодействия с торцовыми лазами.15 На фиг, 1 изображен выемочный агрегат,поперечный разрез; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 2; на фиг. 4 - сечение В-В на фиг. 2; на фиг. 5- сечение Г-Г на фиг. 2.20Направляющая для выемочного агрегатасостоит из отдельных секций 1, соединенных между собой. Каждая секция 1 состоит из двух цилиндрических частей 2 и 3, соединен- ных между собой жестко посредством фиксирующего элемента, например клина 4.899923Часть 2 направляющей снабжена цапфой 5, которая охватывает эластичную втулку 6, снабженную односторонними торцовыми кулачками 7. Часть 3 направляющей имеет в свою очередь торцовые пазы 8, которые...

Номер патента: 823594

Опубликовано: 23.04.1981

Авторы: Жура, Исаев, Пастоев, Солод

МПК: E21D 23/26

Метки: крепи, механизированной, перемещениемсекционной

...плунжер 10.Система управления перемещением крепи сгидравлической связью между направляющей 4 и регулятором 2 потока жидкости гидро- домкрата (фиг, 2) состоит из гидроцилиндров 11 и 12 двухстороннего действия с двухсторонними штоками 13 и 14. Корпус гидро. цилиндра 12 закреплен на концевой секции 15 базы, а его шток 13 связан с направля. ющей 4 с возможностью относительного перемещения вдоль нее, шток 14 связан с регуля. тором 2 потока гидродомкрата йередвижения концевой секции базы, при этом одноимен. ные полости гидроцилиндров 11 и 12 сооб. щены между собой. Для изменения направле; ния движения штока 14 при определенном двиЖении штока 13 имеется четырехлинейный двухпозиционный распределитель 16. При необходимости компенсации объемных...

Номер патента: 787643

Опубликовано: 15.12.1980

Авторы: Демин, Жучкова, Казак, Пастоев, Солод

МПК: E21C 27/32

Метки: агрегата, каретка, струговая, фронтального

...каретка, общий вид; наФиг.2 - разрез А-А на фиг,1; нафиг.3 - разрез Б-Б на фиг,1; нафиг.4 - разрез В-В на фиг.1; наФиг.5 - разрез Д-Д на Фиг.2,Струговая каретка Фронтальногоагрегата содержит полукорпус 1 сустановленными на нем струговой головкой 2, роликом 3 и в пазах 4 черезподвеску 5 роликом 6, Между подвеской 255 и боковой стороной 7 полукорпуса 1установлен упругий элемент 8.Боковаясторона 7 на консольном конце имеетГ-образную форму, ужесточена ребром9 и снабжена сферическим упором 10. 30контактирующим с боковой сторонойполукорпуса 11. Ролик 12 укреплен наполукорпусе 11 диаметрально противоположно ролику 3, а ролик 13 черезподвеску 14 установлен в пазах 15 З 5полукорпуса 11 диаметрально противоположно ролику 6 и также снабженупругим...

Номер патента: 769007

Опубликовано: 07.10.1980

Авторы: Бычков, Капырин, Пастоев, Спирочкин, Шальнов, Щербакова

МПК: E21D 23/00

Метки: крепь, штрековая

...секцийкрепи.На основании секции 2 в подшипниках13, 14, 15 и 16 установлены направляющие17, 18 каретки 19.Гидродомкраты 22, 23, 24, имеющие шарнирную связь с приводом и основаниямисекций крепи, осуществляют непрерывнуюО подачу выемочной машины 20 и конвейера21 на забой. Гидроцилиндром 25 производятнатяжение цепи исполнительного органа,Каретка 19 снабжена двумя парами взаимно перпендикулярных опор 26, 27, 28 и29, которые охватывают направляющие 17, 518 и штанги 30, 31. Направляющая 17 связана с гидродомкратом 24.Штанги ЗО, 31 шарнирно связаны с приводом выемочной машины 20, который через гидроцилиндр 25 имеет шарнирную 10связь с кареткой 19,Работа штрековой крепи осуществляетсяследующим образом. В исходном положении гидродомкрат 22...

Номер патента: 699201

Опубликовано: 25.11.1979

Авторы: Алымов, Берлизев, Знаменский, Исаев, Лактионов, Пастоев, Руденко, Солод

МПК: E21D 23/16

Метки: испытания, комплекса, передвижения, системы, стенд, угледобывающего

...из жесткой сварной рамы1, направляющих 2, соединяющих черезпостоянный шаг противоположные стороны рамы, базовой балки 3, перемещающей Ося вдоль направляющих, гидроцилиндров4 двухстороннего действия, переднего ряда регулируемых тормозных устройств 5,соединенных неподвижно с базовой балкой,служащих для нее опорой и перемещаюшихся по направляющим и заднего рядарегулируемых тормозных устройств 6,выполненных в виде рычажных захватов,соединенных с базовой балкой 3 гидроцилиндрвми двухстороннего действия. Кро ме того, на стенд монтируется гидро- иэлектрооборудование управления стендом,которые могут иметь различные варианты в зависимости от исследуемой системы передвижения,Стенд работает следующим образом.При подаче жидкости в поршневые...

Номер патента: 472200

Опубликовано: 30.05.1975

Авторы: Коленцев, Кузнецов, Пастоев, Первов, Солод, Цыцора

МПК: E21D 23/18, E21F 13/08

Метки: забойного, конвейера, передвижной

...нением длин тяг 9. В процессе работ наличии погрешности в величине р дросселей 6, установленных на стыках между балками образуется угол, При изобретени лей 6 измеы приасхода балок,этом тжкои забоиноприсоединенные ели с регуляторемещения, о тцелью уменьшеавления передвключающаяомкраты, дросповорота и пя тем, что, с Система упр го конвейера,к ставу гидрод рами, датчики ЗО личающаясИзобретение относит горной промышленност Известны системы уп забойного конвейера,ненные к ставу гидродо гуляторами, датчики по Цель изобретения кость работ процесса п Это достигается тем,но соединенными балками, на котодатчик поворота 4 вращает вал дросселя 6 иизменяет его расход в сторону уменьшенияпогрешности.При наличии погрешности в величине рас...

Номер патента: 461228

Опубликовано: 25.02.1975

Авторы: Зайков, Коваль, Пастоев, Первов, Слепцов, Солод, Юрьев

МПК: E21D 15/44

Метки: гидравлическая, крепи, стойка, шахтной

...поясняется чертежом.Устройство включает цилиндр 1, шток 2 и 3, гидрозамок с предохранительным 4 и обратно-разгрузочным 5 клапанами, гидроаккумулятор б, соединенный при помощи дросселя 7 с поршневой полостью стойки. Гидроаккумулятор с дросселем может быть выполнен вынесенным или встроенным в гидростойку.При работе гидравлической стойки аккумулируется объем жидкости, равный разности рабочих объемов стойки при максимальных перепадах давлений. Имея возможности резко выпустить этот объем в поршневую полость стойки, гидроаккумулятор б после закрытия клапанов 4 и 5 восполняет разность 5 объемов, доводя давление вновь до величины,мало отличающейся от первоначальной. Просадка стойки под действием горного давления, а также усилие...

Номер патента: 271464

Опубликовано: 01.01.1970

Авторы: Картавый, Пастоев, Солод, Топчиев

МПК: E21C 27/32

Метки: струг, угольный

...органа (с завальной стороны) и состоит из копира 8 гипсометрии почвы пласта и копира 9 мощности пла ста, Каждый копир состоит из набора отдельных регулируемых элементов пластин 10 и воспроизводит в масштабе длину лавы и профиль гипсометрии почвы или мощности пласта, 10На направляющей 11 смонтирован ползун 12, который при помощи винтовой пары, гайки 13 и винта 14, перемещается вдоль корпуса струга. Винт 14 приводится во вращение от холостой ветви тяговой цепи 15 через звез дочку 16, коническую передачу 17 и цепную передачу 18. На ползуне 12 жестко укреплены штоки 19 и 20 гидроцилиндров 21 и 22 механизма обратной связи. С гидроцилиндрами 21 и 22 жестко связаны корпусы управляе мых золотников 23 и 24 и золотников 25 и 26....
