Номер патента: 1560348

Опубликовано: 30.04.1990

Авторы: Манов, Савельев, Федорова

МПК: B21C 1/24

Метки: волочения, периодического, труб

...в начале безоправочного редуцирования по диаметру; на фиг.2 - стадия 10процесса в конце безоправочного редуцирования по диаметру; на фиг,3стадия процесса в конце обжатия постенке.Процесс волочения по предложенному способу осуществляют следующимобразом.Заготовку 1 подают в волоку 2 наопределенную величину. При этом происходит редуцирование заготовки по 2(диаметру, Оправку 3, закрепленную настержне 4 к моменту окончания редуцирования, вводят в контакт с внутренней поверхностью заготовки 1,Одновременное окончание редуцирования и касание оправки с заготовкойможет быть достигнуто либо путемопределенного расположения оправки вочаге деформации в процессе безоправочного редуцирования, когда иэ-за 30уменьшения внутреннего диаметра заготовки...

Номер патента: 1543534

Опубликовано: 15.02.1990

Авторы: Манов, Стулов

МПК: H03B 27/00

Метки: генератор, сигналов, синусоидальных, трехфазных, цифровой

...управления фазой иамплитудой выходного напряжения генератора, поступающие с третьего и четвертого выходов блока 1 управления,20 могут быть как в цифровой,так и в аналоговой формах, что требует соответе ствующей реализации первого и второгоуправляющих источников 17 и 18 напряжения.25 Временные диаграммы работы генератора при скачкообразном изменениисоставляющей Ц от 0 до - У , (третий режим работы генератора) показанна фиг.2 (интервал времени- ).Как видно из временных диаграмм, выходные напряжения фаз А,В,С получаютоприращение фазы +90 Цаааааа х а = агс га - , кагсгд - =о агсйд= + 90о Таким образом, по сигналам с пер вого выхода блока 1 управления осуществляется изменение частоты, с второго выхода - изменение чередования фаз,с т 5...

Номер патента: 1379863

Опубликовано: 07.03.1988

Авторы: Манов, Стулов

МПК: H02H 7/08

Метки: асинхронного, защиты, несимметричных, режимов, трехфазного, электродвигателя

...работает следующим образом.,Ток каждой Фазы асинхронногоэлектродвигателя 1 измеряется датчиками 9 - 1 тока, С выхода каждого датчика тока напряжение, пропорциональное току н фазе, подается на входы 5 - 7 блока 4 суммирования, а с его выхода 8 - на вход 13 исполнительного органа 12,При отсутствии на входе 15 исполнительного органа 12 сигнала "Пуск" интервал времени 1 -1, фиг.2) на выходе элемента 20 присутствует сигнал логического 0", который через выход 14 исполнительного органа 12 поступает на преобразователь 2 частоты и воспринимается им как команда на отключение.При подаче на вход 15 исполнительного органа 12 сигнала "Пуск" (логическая ), на выходе элемента 20 также появляется сигнал логической "1", который нключает н работу...

Номер патента: 1348974

Опубликовано: 30.10.1987

Авторы: Манов, Мищенко, Стулов

МПК: H02M 7/48

Метки: инвертором, мостовым, трехфазным

...непосредственно,а формирователь 5 - через ицнертар6, элемент ИЛИ 7, входы катар( а з- динены с выходами формирователей5, два элемента И 8 и 9, первые цхаДЫ КОТОРЫХ 1 ОДКЛЮ;ЕЦЫ СаатЕс тсно к нходам формирователей 4 и "; )цновибратор 10, вход которого соединен с выходом элемецта 7, а выхас вторыми входами элементов 8 и 9,Выходы элементов 8 и 9 служат .ц с):1 ключения управляющих ц: адов Гаае г т-.ВУЮЩЕЙ фаЭЫ ТРЕХфаЗ 11( с (ЭСТСсьтора. Входы каждсэ ге и- к а цалаключены к соатнетствуь)сим с.с)дсмблока 11, формируВщего сиг 1, ццреключение силовых кт)че т)ехсГ,эного мостового ицнертара.Устрбйство управлс ция тре. фн Ыммостоным инвертаром раб(стает :ьующим образом.ПРЯмоУгольнье имУ(ьсы Пь сых(дан бЛОКа 11 Иастуи;цот ца В; сэьЬ...

Номер патента: 1288892

Опубликовано: 07.02.1987

Авторы: Манов, Стулов

МПК: H03B 27/00

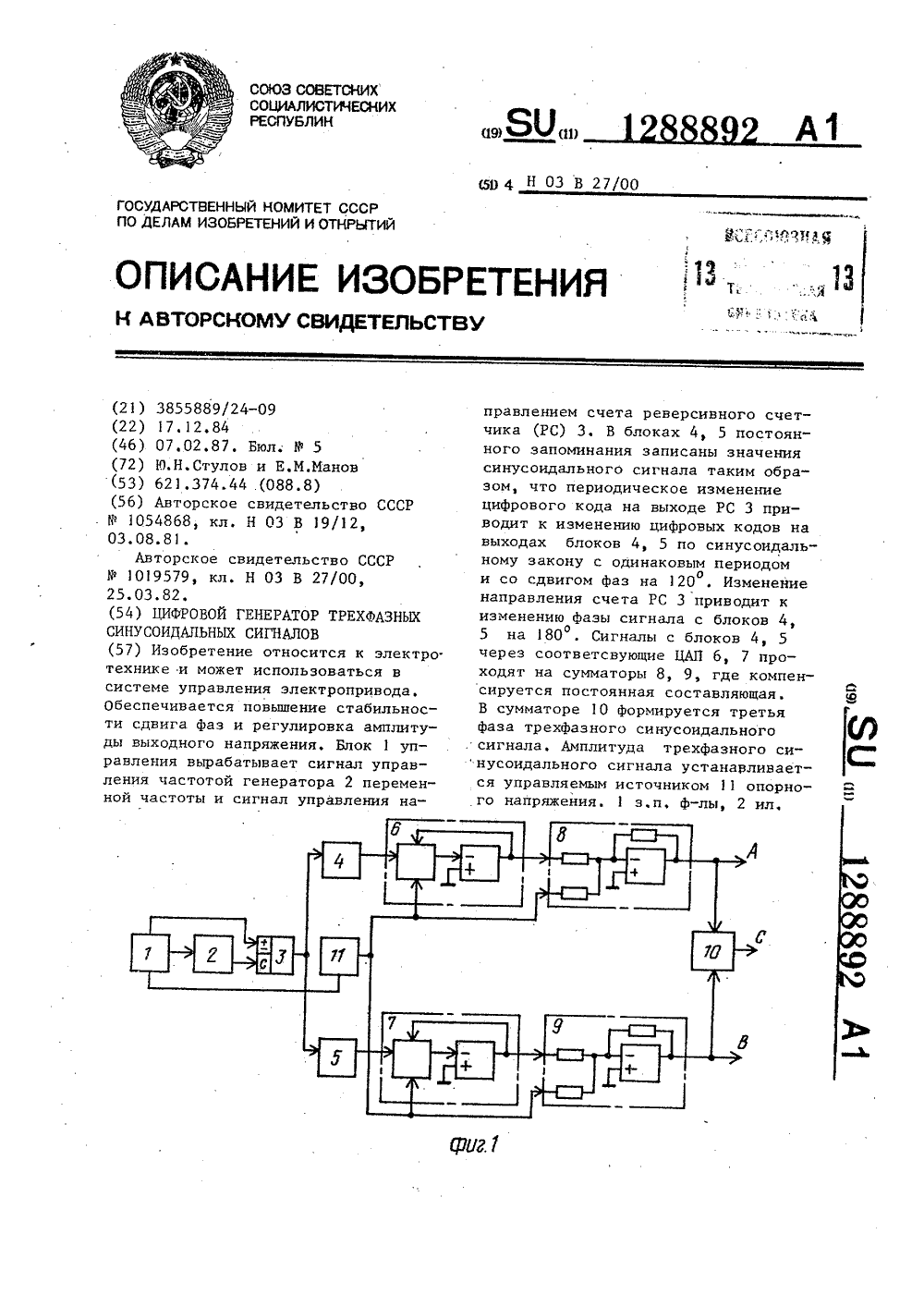

Метки: генератор, сигналов, синусоидальных, трехфазных, цифровой

...счетчика 3 приводит к изменению цифровых кодов (на выходах первого и второго блоков 4 и 5) по синусоидальному закону, с одинаковыми периодами и со сдвигом фаэ на 120 (фиг.2 а ). Иэмнение направоления счета реверсивного счетчика 3 приводит к изменению фазы сигналов на выходах первого и второго блоково4 и 5 на 180 . На выходах первого и второго цифроаналоговых преобразователей 6 и 7 синусоидальные сигналы имеют постоянную составляющую (Фиг.2 Р ), которая компенсируется на первом и втором сумматорах 8 и 9Сумматор 10 предназначен для получения третьей фазы трехфазного синусоидального сигнала (Фиг,2 6 ), Амплитуда трехфазного синусоидальногосигнала зависит от напряжения на выходе управляемого источника 11, который преобразует сигнал...

Номер патента: 1260797

Опубликовано: 30.09.1986

Авторы: Боюр, Булер, Лазуткин, Манов, Савлев, Семенова, Якушев

МПК: G01N 25/16

Метки: коэффициента, расширения, термического

...И. Сегляник Заказ 522142 1Изобретение относится к тепловым испытаниям, а именно к исследованию термического расширения, и может быть использовано при исследованиях нежестких ма териалов и изделий.Цель изобретения - повышение точности.На чертеже представлен дилатометр с размещенным в нем испытуемым образцом. Стержень-толкатель 1 связан с индикатором перемещения 2 и расположен с возможностью перемещения соосно с кварцевой трубкой-держателем 3, Кварцевые подложки 4 распираются пружиной 5. Между подложками 4 закреплен испытуемый образец 6.Проводят измерение КТР аморфной металлической ленты состава Ге 4 оС 14 оМо 2 Ро Ва длиной 50 мм. В процессе нагревания образец аморфной ленты изменяет свои линейные размеры. Пропорционально этому...

Номер патента: 1036922

Опубликовано: 23.08.1983

Авторы: Дихтяр, Зиборов, Мажбиц, Манов, Нарыжный, Нефедов

МПК: E21C 33/00

Метки: горной, массы, механизм, транспортирования, ходовой

...поворота посредством привода, установленного в направляющих и соединенных с балансирными тележками, а лыжи выполнены поворотными.На фиг. 1 изображена машина, общий вид; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 - разрез Б - Б на фиг. 2.Ходовой механизм машины для транспортирования горной массы, состоящей из приемной 1 и разгрузочной 2 консолей, включа.ет раму 3, опирающуюся тремя опорами 4 через балансирные тележки 5 на выдвигаемые приводом 6 поворотные лыжи 7. Кроме того, рама 3 связана с базой 8 тремя гидро- домкратами 9, два из которых опираются на базу через балансирные тележки 10, перемещаемые с помощью привода 11 по направляющим 12 базы 8, а третий гидродомкрат опирается на базу через сферическую опору 13, совмещенную с осью...

Номер патента: 990363

Опубликовано: 23.01.1983

Авторы: Акчурин, Бергер, Добкин, Донской, Жданов, Манов, Павлов, Попов, Шевакин

МПК: B21C 37/08

Метки: бухтах, производства, стан, труб, трубосварочный

...машину 4, формовочные клети с неприводными формуюшими роликами 5, сварочную клеть 6, тянущую клеть 7 с восьмью парами роликов (8 роликов приводных и 8 роликов прижимных) причем первая и пятая пары имеют вертикальную ось вращения, бухтосверточное устройство 8 с гибочными роликами 9, выполненное, например, в виде трех роликовой гибочной машины, приемное устройство 10 с параллельно расположенными приемными роликами 11, размещенными на платформе 12, установленной с возможностью наклона ее относительно осей гибочных роликов 9 с помощью механизма наклона, выполненное, например, в виде пневмоцилиндра 13, шарнирно закрепленного на раме бухтосверточного устрчйства 8 и платформе 12 через стяжки и сг нную муфту 14. При этом привод 15...

Номер патента: 450448

Опубликовано: 15.11.1982

Авторы: Зареченский, Колечко, Корюкова, Манов, Савран, Серенко

МПК: B23K 35/36

Метки: материал, наплавки

...и компоненты ших ты взяты в следующем соотношении, вес.%:феррохром 1,0-1,2Хром металлический 11,0-13,0 МарганецметаллическийГрафитСилнкокальцийЖелезный В качестве оболочки порошковой ленты используется холоднокатанная лента" по ГОСТ 503-41 марки стали 08 КП или 10 КП, 8 ПС, 10 ПС.Ъ зависимости от химического состава компонентов коэффициент заполнения ленты порошкообразной шихтой составляет 49-30%, сечение порошковой ленты 19 х 4 мм.Наплавленный металл имеет следую щие механические свойства: Предел прочностиОтносительное удлинениеУдарнаявязкостьТвердостьнаплав 64,0-80 кг/мм 18-25%12,0 кгм/см.ленного 220-250 НВ металлаТвердостьнапла влек ного металла после отпуска 200-220 НВ Износостойкость в 11 раэ большестали 20,3 45044Порошковая лента...

Номер патента: 950485

Опубликовано: 15.08.1982

Авторы: Еременко, Золотов, Кленин, Крайзингер, Манов, Муску, Серов, Тарпиньян, Якименко

МПК: B22D 5/04

Метки: охлаждения, погрузки, чушек

...как и ребра 9 без пропускных окон 8. 485При работе устройства рабочее колес.1 вращают вокруг горизонтальной оси посредством опоры-привода 2 в направлении, указанном стрелкой, После заполнения желобов 6 охлаждающей жидкостью производят загрузку рабочего колеса 1 раскаленными чушками 12, которые попадают в зону загрузки рабочего колеса 1 по стрелке с 1 из разливочной машины (не показана). В зоне загрузки чушки 12 соскальзывают по ребру 9 и через пропускное окно 8 разделительного ребра 7 перемешаются в направлении стрелки б на наружную обечайку 3 при движении желоба 6 из положения 1 в положение Й . При этом чушки 12 по наружной обечайке 3 соскальзывают в направлении стрелки Ь на стенку 5. Затем чушки 12 по стенке 5 перемешаются в...

Номер патента: 869967

Опубликовано: 07.10.1981

Авторы: Зегер, Коломоец, Копцев, Крайзингер, Майоров, Манов, Мойжим, Пухальский, Тимофеев

МПК: B22D 41/08

Метки: затвор, шиберный

...диаметру сферического пояска,при этом шток контактирует с дополнительно регулируемым толкателем пружинной опоры, расположенной в корпусе,На чертеже схематически изображеншиберный затвор, разрез.25Шиберный затвор состоит из корпуса 1 с установленными в нем неподвижной огнеупорной плитой 2 в обойме 3и скользящей по ней подвижной огнеупорной плитой 4 в металлической обой- З 0ме .5 с Т-образным сквозным пазом 6,В отверстии 7 корпуса 1 установлен. соединенный с обоймой 5 шток 8 привода,Шток 8 выполнен с кольцевым сферическим пояском 9, диаметр которогосоответствует диаметру отверстия 7 свозможностью взаимного скольжения,В корпусеустановлена пружиннаяопора, состоящая из регулируемого 40толкателя 10 и пружины 1, котораяудерживает...

Номер патента: 820945

Опубликовано: 15.04.1981

Авторы: Гусев, Добкин, Лемешев, Манов, Ревунов

МПК: B21B 31/32

Метки: лентопрокатногостана, нажимное

...на упорное кольцо 10 кольцевой кулачок 11 с приводом его поворота. Привод поворота кулачка 11 включает червячное зацепление 12, червячным колесом которого является сам кулачок 11, а червяк этого зацепления закреплен на крышке 13 гидроцилиндра 5. Привод поворота кулачка 11, кроме червячного зацепления 12, ЗО содержит расцепную муфту 14, включаемую с помощью двуплечего рычага 15 гидроцилиндром 16, червячный редуктор 17, муфту 18 и электродвигатель 19, размещенные на раме 20. 35 Крышка 13 гидроцилиндра 5 сопряжена со штоком 9 гицроцилнндра 5 подвижным шпоночным соединением. На верхнем торце кулачка 11 выполнены равноотстоящие по окружности высту пы с винтовыми скосами, чередующиеся с впадинами. На нижнем торце поршня 8 имеются такие же...

Номер патента: 795613

Опубликовано: 15.01.1981

Авторы: Добкин, Донской, Жданов, Манов, Сидорова

МПК: B21C 47/18

Метки: разматывающее

...перемещения вала 121,Недостатком этого разматыватепяявляются большие габариты и неудобствообслуживания а также то, что он не может быть использован в линии трубоэлектросварочных станов с катушкой срулонами из-эа неудобства обслуживания.7956 ленными с возможностью радиальногоперемещения в шпинделе выполнено осе. вое отверстие, а вал размещен в указан.ном отверстии.На чертеже представлено разматывающее устройство, продольный разрез,Раэматываюшее устройство содержитэажимной конус 1, смонтированный стационарно на шпинделе 2 установленномна раме 3 в подщипниковой опоре 4, и 1 рзажимной конус 5, закрепленный на консольном участке вала 6, размещенногов отверстии, выполненном в шпинделе 2и связанного с ним, например, шпонкойЗажимной конус 5...

Номер патента: 792105

Опубликовано: 30.12.1980

Авторы: Лебедевич, Манов, Ямнов

МПК: G01N 21/41

Метки: газов, исследования, комплексного, рефракции, сжимаемости

...в интерферометре и соединенная одним из пьеэометров, а пьеэометры выполнены беэоптических окон и установлены внеинтерферометра.На чертеже изображено предлагаемое устройство,Устройство содержит термостатируемые пьеэометры 1 и 2, кювету 3, соединенную с пьезометром 1 и установленную в интерферометре 4. Пьеэометры соединены через вентили 5, Чьеэометры и кювета помещены в термостат б.Для измерения пьезометр 1 и кювета 3 заполняются исследуемым газом.Измеряется давление, температура икоэффициент преломления газа. Пьезометр 2 вакуумируется, Затем осуществляется перепуск газа из пьезометра1 в пьезометр 2, проводится замердавления, температуры и коэффициента преломления, Пьеэометр 2 вакуумируется. Производится перепуск газаиз пьеэометра 1 в...

Номер патента: 792104

Опубликовано: 30.12.1980

Авторы: Лебедевич, Манов, Ямнов

МПК: G01N 21/41

Метки: газа, коэффициента, преломления

...двухлучевой интерферометр 1, установленные в лу чах интерферометра две кюветы 2 и 3 с исследуемым (рабочим) веществом, систему 4 измерения и поддержания температуры в кюветах, систему 5 из - мерения коэффициента преломления,20 систему б создания и измерения давления вещества, связанную с кюветами 2 и 3, регистрирующее устройство 7, связанное через блок автоматики 8 с системами 4, 5 и б. 25Способ осуществляется следующим образом.При автоматическом измерении коэффициента преломления создается, поддерживается и Фиксируется в регистрирующем устройстве первоначальное давление и температура исследуемого вещества в кюветах 2 и 3, системами температуры 4 и давления б. Затем по программе эксперимента блоком автоматики изменяется давление в...

Номер патента: 772715

Опубликовано: 23.10.1980

Авторы: Доценко, Зегер, Коломоец, Копцев, Крайзингер, Майоров, Манов, Мойжим, Нефедов, Пухальский, Тимофеев

МПК: B22D 41/08

Метки: затвор, ковшевой, скользящий

...так как размеры рамы по длине зависимы от координат расположения осей раэливочных отверстий на днище ковша и ориентации рамы относительно оси цапф ковша. При многообразии имеющихся в производстве ковшей возникает необходимость производства затворов большого ряда типоразмеров, что затрудняет их унификацию.Цель изобретения - расширение технологических возможностей применениязатвора.Укаэанная цель достигается тем, что опора выполнена в виде соединенного заодно с плечом рычага стакана, в котором установлена пружина.На чертеже схематически изображен предлагаемый затвор, разрез по двуплечему рычагу и пружинной опоре,Ковшевой затвор включает подвижную 1 и неподвижную 2 огнеупорные плиты с отверстиями, корпус 3 и механизм прижима,...

Номер патента: 737475

Опубликовано: 30.05.1980

Авторы: Белоногова, Манов, Муску, Солдатов

МПК: C21D 1/72

Метки: защитное, металлических, обработке, поверхностей, покрытие, термической

...способствует улучшению технологических свойств обмазки, предупреждает в процессе термообработки растекаемость и улучшает смачиваюшую способность защитного покрытия.Введение ферротитана обеспечивает высокую жаростойкость, обеспечивает хорошую устойчивость обмаэки против окалинообразования, химическую инертность по отношению к защищаемому металлу пи температурах нагрева деталей до 950 С, т.е. улучшает защиту сталей и сплавов от окисления и газонасыщенияа.Жйдкое стекло применяется с удельным весом 1,47 в качестве связующего. Крупность помола полевого шпата иферротитана составляет 0,05 мм.Все компоненты предварительно тщательно смешиваются, а затем жидким стеклом доводятся до пастообразного состояния. Приготовленная масса наносится на...

Номер патента: 714014

Опубликовано: 05.02.1980

Авторы: Козлов, Макаров, Манов, Сорока, Эрлих

МПК: E21C 47/02

Метки: отвалообразователя, отвальная, стрела

...1 против часовой стрелки ванты 2 вследствие их сжатия отключаются и характер движения определяется упругими свойствами дополнительной связи 4, При этом тяга12 перемещает основной клин 6 вправо. Основной клин б перемещает клинья 7 в сторону сжатия пружин 9,что",вйзывает рост сил трения на поверхности контакта клиньев б и 7,Призаданйом усилии пружины относительные перемещения клиньев прекращаются и внешним силам необходимопреодолеть, кроме сил трения, дополнительный момент, определяемый-."эксцентриситетом между осью клинаб и осью секции 1, Система: секция1 и секция 3 жестко замыкаются через фрикционное устройство,и деформация дополнительной связи 4 прекращается. Внешние силы вызывают деформацию металлоконструкций стрелы,силы внутреннего...

Номер патента: 672550

Опубликовано: 05.07.1979

Авторы: Лебедович, Манов, Степин, Ямнов

МПК: G01N 21/46

Метки: измерений, интерференционных, кювета, показателя, преломления, разности

...9, стеклянного окна 10 и полостей 11-14.Для измерения показателя прелом-. ления к полостям кюветы подводится газ по трубопроводам 9 в полости11 и 14 - образцовый газ, например азот,а в полости 12 и 13 - исследуемый гаэ,например смесь газообразного азота и углекислого газа.Кювета устанавливается в интерФерометре таким образом, что один луч интерФерометра проходит последовательно через торцовое окно 10 полость 11 с образцовым газом, вкладьпа 4, полость 13 с исследуемым газом и торцовое окно 5, а другой луч интерфе672550 Формула изобретения Составитель Н. Гусеваактор Т. Орловская Техред О, Андрейко Корректор М. Вигула аэ 3881/44 Тираж 1089 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж,...

Номер патента: 662834

Опубликовано: 15.05.1979

Авторы: Лебедевич, Манов, Степин, Ямнов

МПК: G01L 19/06

Метки: разделительное

...корпус 1 с мембраной 2, выполненной заодно с корпусом, которые образуют полости 3 и 4, стекла 5, прижатые к корпусу стяжками 6 через фланцы 7. Место соединения стекол и корпуса уплотнено прокладками 8 так, что один луч интерферомет. ра прохощп через-одну полость, а второй - чо рез другую.Устройство работает следующим образом.При изменении давления в исследуемом объе. ме изменяется давление в соответствующей по лости разделителя, что вызывает изменение плотности газа илй жидЪсости;"а-сбответственно, и коэффициента преломления вещества в этой полости, Изменение коэффициента преломления вызывает изменение интерференционной картины в интерферометре. Для измерения давления необходимо изменить двление в другой полости разделителя, связанной...

Номер патента: 621751

Опубликовано: 30.08.1978

Авторы: Белоногова, Гоголь, Манов, Маслова

МПК: C21D 1/72

Метки: защитное, покрытие

...шпат 35 - 99 21Это покрытие обеспечивает низкую защиту металла от обезуглероживания. При проверке указанного состава в лабораторных условиях на образцах после термообработки обнаружен слой окалины толщиной 0,8 - 1,0 мм, а обезуглероженный слой составил 0,03 - 0,2 мм.С целью уменьшения окисления и обезуглероживания при нагреве металла в известное защитное покрытие дополнительно гведены сзинцовый глет и серебристый графит, При этом содержание всех компонентов должно быть в следующих соотношениях, вес. %:Жидкое стекло 32,3 - 34,6 Свинцовый глет 1,9 - 8,7 Содержание компонентов. вес. %;,.Обезуглероженный слой, мм Окалина, мм Состав Формула изобретения 1 О 0,020,001Нет Частичная (0,2 - 0,5) НетНет0,003 Составитель М. БелоноговаРедактор...

Номер патента: 574275

Опубликовано: 30.09.1977

Авторы: Карпов, Коломоец, Колпаков, Манов, Марченко, Поживанов, Савватеев, Шабалин, Ярославский

МПК: B22D 41/08

Метки: затвора, ковша, привод, скользящего, сталеразливочного

...с каналом 9. До подачи ковша 5 с меаллоМ и месту разлнвки гидроцилипдр 4 в вертикальном положении подвешен па подвеске 10. Горизонтальная зубчатая рейка 11 соединена с подвижной плитой 12 ско,".ьзящсго затвора 13 с помощью пальца 14, хо,".Оста зубчатая промежуточная шестерня 15 устанОВлена н 2 дВух Опор 2 х скольжения 16 В корпусе 17, закрепленном на ковше о с помо:цьо болтов 18, клина 19 и опорной плиты 20, которая приварена к корпусу ковша 5.Устройство работает следующим образом.При подготовке ковша 5 к приему металла после монтажа узла скользящего затвора 13 его подвижную плиту 12 соединяют пальцем 14 с горпзонтальной зубчатой рейкой 11, После приема в ковш 5 металла и подачи его к месту разливки уравновеп:снный на подвеске 10 Г...

Номер патента: 569390

Опубликовано: 25.08.1977

Авторы: Довженко, Карпов, Кацман, Козлов, Коломоец, Колпаков, Крайзингер, Ксенз, Манов, Поживанов, Савватеев, Ярославский

МПК: B22D 41/08

Метки: затвора, ковша, привод, скользящего, сталеразливочного

...между .ними, при этом часть кожу, обхватывающая шток гидроципиндра, может быть выполнена в форме конфузора, 5На фиг. 1 дана схема устройства для разливки металла из ковша, установленного на подвижном стенде УНРС; на фиг, 2 показан пример выполнения гидропилиндра с охпаждаемым кожухом, 20Устройство имеет навесной гидроципиндр 1, кинематически связанный с затвором 2, и насосную установку 3 с аппаратурой дистанционного управления, установленную на площадке 4 передвижного стенда 5 с разли 25 вочным ковшом 6, Стенд 5 с ковшом 6 установлен над промежуточным ковт эм 7 УНРС, Гидроцилиндр 1 соединен с н, осной установкой,З при помощи гибких шлангов 8 и трубопровода 9. На стенде -"- смонтнро вано уравновешивающее устройс. Во 10 дпя поддержания и...

Номер патента: 564093

Опубликовано: 05.07.1977

Авторы: Довженкохалексей, Карпов, Кацман, Козлов, Коломоец, Колпаков, Краизингер, Ксенз, Манов, Поживанов, Савватеев, Ярославский

МПК: B22D 37/00

Метки: дистанционного, стопором

...20, и жидкость, вытесняемую поршнем 19 из полости 17 пневмогидравлического разделителя 13 давлением газа, сжатого в баллоне 7. При этом вытесняется жидкость из полости 11 в сливную магистраль через сливные каналы распределителя 3 в бак 2 рабочей жидкости, и шток 5 перемещает шиберный затвор 6. После окончания рабочего хода расход жидкости из гидравлической полости 17 пневмогидравлического разделителя 13 восполняется работающим гидронасосом 1, и устройство готово для выполнения обратного перемещения шиберного затвора 6 в закрытое положение, которое осуществляется аналогично. При этом жидкость поступает в полость 11 гидроцилиндра 4.Таким образом, в короткое время можнонаправить большой объем жидкости в соответствующую полость...

Номер патента: 545436

Опубликовано: 05.02.1977

Авторы: Зареченский, Колечко, Коноп, Малинов, Манов, Мосияш, Муратов, Соколов, Шепель, Шулькевич

МПК: B23K 35/368

Метки: порошковой, проволоки, состав

...При распаде фторопласта выделяется углерод, который растворяется в аустените, атакже связывается в карбонитриды, являющиеся упрочняюшей фазой.15Введение в состав шихты кремнистой меди и феррониобия осуществляется для повышения прочностных характеристик металла,наплавленного предложенной проволокоййанная цепь достигается благодаря образованию 20карбонитридов ниобия и сегрегации меди надислокациях. При этом химический составподобран таким образом, что в результатевыделения из аустенита упрочняюших фаз н эисх 7 дит обеднение углерэдэМ, азэтэм, и легируюшими элементами, в результате чего при нагружении развиваются мартенситные превоашения определенной интенсивности, что обеспечивает хороший комплекс прочностных и пластических...

Номер патента: 521101

Опубликовано: 15.07.1976

Авторы: Зареченский, Колечко, Маликов, Манов, Муратов, Тарасов, Трапезникова, Чигарев

МПК: B23K 35/36

Метки: лента, наплавки, порошковая

...:ром нера:плавившиеся час вольфрама (45-70 об.%)2 Ь массе медного матричног материалыи слойава, в ккарбидов влени го сщ т щь елены аспсплва. оду к. ах.Известна порошковая лента для иаплавки ; остоящаяиз медной оболочки и сердечник , ;одержащего никель марганец, алюминий.Предложенная лента откячается от из.Ьестной тем, что для получения изиосостой :кого жарогрочного композиционного сплава иа наплавляемой поверхности в состав сер дечника введены магний, цирконий, хром, карбиды вольфрама, фторопласт при следую)пем соотношении компонентов, вес %: Магний 0,5-1,0 Пирконий 0,5-1,0 Хром 1-1,5 Карбиды вольфрама 45-70 Фторонласт 2, 3-3,0 Никель 2,2 10,5 марганец 2,5-11 О тве шихты сердечника исполину еская смесь порошков никеля, хрома,...

Номер патента: 339202

Опубликовано: 25.06.1976

Авторы: Довженко, Домбровский, Манов, Нарыжный, Оболенский, Павлов, Панкратов, Рудак, Сухов, Тропин, Чаплинский

МПК: E02F 3/18

Метки: роторный, экскаватор-отвалообразователь

...агрегат при помощи опорно.центрируюшего устройства 15, установленного на раме 16, жесткой подвески 17 подвешен к оголовку налст. ройки и соединен с ходовой рамой посредством поворотно-центрирующего механизма 18 и консоль. ной балки 19.Опорно-центрируюшее устройство 15 состоит, из опорного роликового круга 20, центрируюших роликов 21 и опорной рамы 22.Поворотно. центрирующии 1 механизм 18 содер. жит зубчатый венец 23, прикрепленный к платформе 13, кольцо 24, служащее 3 ля крепления консольной балки 19, и тело качения 25.Отвалообразующий орган, состоящий из разгрузочной стрелы 26, вантовой системы 27, пилона 28, транспортера 29, с противоположной сторо3ны роторногоагрегата шарнирно зпираетсяна хо. довую раму и подвеской...

Номер патента: 374914

Опубликовано: 05.06.1976

Авторы: Алексеенко, Горелов, Казаков, Манов

МПК: B23P 11/02

Метки: плакирования, цилиндров

...их, раздачу плакирующей заготовки ипоследующее совместное охлаждение.Однако при таком способе надежное плакирование происходит только в случае большой разницы коэффициентов линейного расширения материалов соединяемых деталей,Предложенный способ отличается тем,что вакуумируют зазор, нагрев цилиндра всборе с плакирующей заготовкой производятдо температуры 0,6-0,9 от температурыплавления более легкоплавкого материала,а перед раздачей плакирующей заготовки ееоподстуживают на 100-160 С, причем раздачу плакирующей заготовки осуществляютдо полного охлаждения цилиндра с непрерывным вакуумированием зазора,Это позволяет улучшить качество соединения. сть изобретения поясняется черте 25 Внутреннее отверстие цилиндра ивается, а затем внутрь вставляе...

Номер патента: 505742

Опубликовано: 05.03.1976

Авторы: Горлач, Зареченский, Колечко, Коноп, Малинов, Манов, Серенко, Соколов, Стрижак, Шулькевич

МПК: C22C 38/38

Метки: сталь

...агается дополнительно ниобий при следующем сооткомпонентами (вес. %): нойввестноше Механические слагаемой стали, отклассу, приведены в оиства известноиосяшейся к аусттаблице,пред птному, кгн/с.ию Вид тергиообработки Ста тель суже ю/ ю505742 Продолжение табг. 6 , 7 2 Закалка с100 С в воде, старение при 650 С, 2 час Предлагаемая 43 - 52 12 - 13 40 - 52 66 - 70 95 - 100 52 - 58 118 - 120 25 - 304 - 6 10 - 14 Известная В.Холоднаяпластическаядеформацияна 10% Предлагаемая 30 - 40 8 - 12 17 - 20 95 - 102 105 - 112 75 - 80122 - 128 22 - 25 7 - 9 Известная Предлагаемая Пластическая деформация при 450 С па 40% 55 - 60 10 - 12 100 - 106 112 - 116 72 - 79 130 - 140 2 - 23 18 - 20 10 - 15 35 - 38 Известная ПредлагаемаяПластическая дефор...

Номер патента: 502095

Опубликовано: 05.02.1976

Авторы: Довженко, Карпов, Манов, Нарыжный, Рудак, Стеблин

МПК: E02F 3/18

Метки: роторный, экскаватор

...или разворотом машины на месте,Известный роторный экскаватор включаетходовую раму, надстройку, головку, стрелу сротором и противовес,Цель изобретения - повысить маневренность экскаватора.5Для этого с противоположных сторон надстройки шарнирно закреплены посредствомподвесок с возможностью поворота вокругвертикальной оси головки, к одной из которыхшарнирно присоединена разгрузочная стрела, 10На чертеже изображен роторный экскаватор, общий вид.На ходовой раме 1 жестко закреплена надстройка 2, к которой с одной стороны шарнирно закреплены роторные консоли 3 и 4, а 15к свободным концам последних шарнирноприкреплена роторная головка 5 с установленной на ней стрелой 6 с ротором 7 и транспортером 8. Стрела удерживается подвеской 9,а консоль 4...
