Плотина из грунтовых материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1006577
Автор: Козлов
Текст

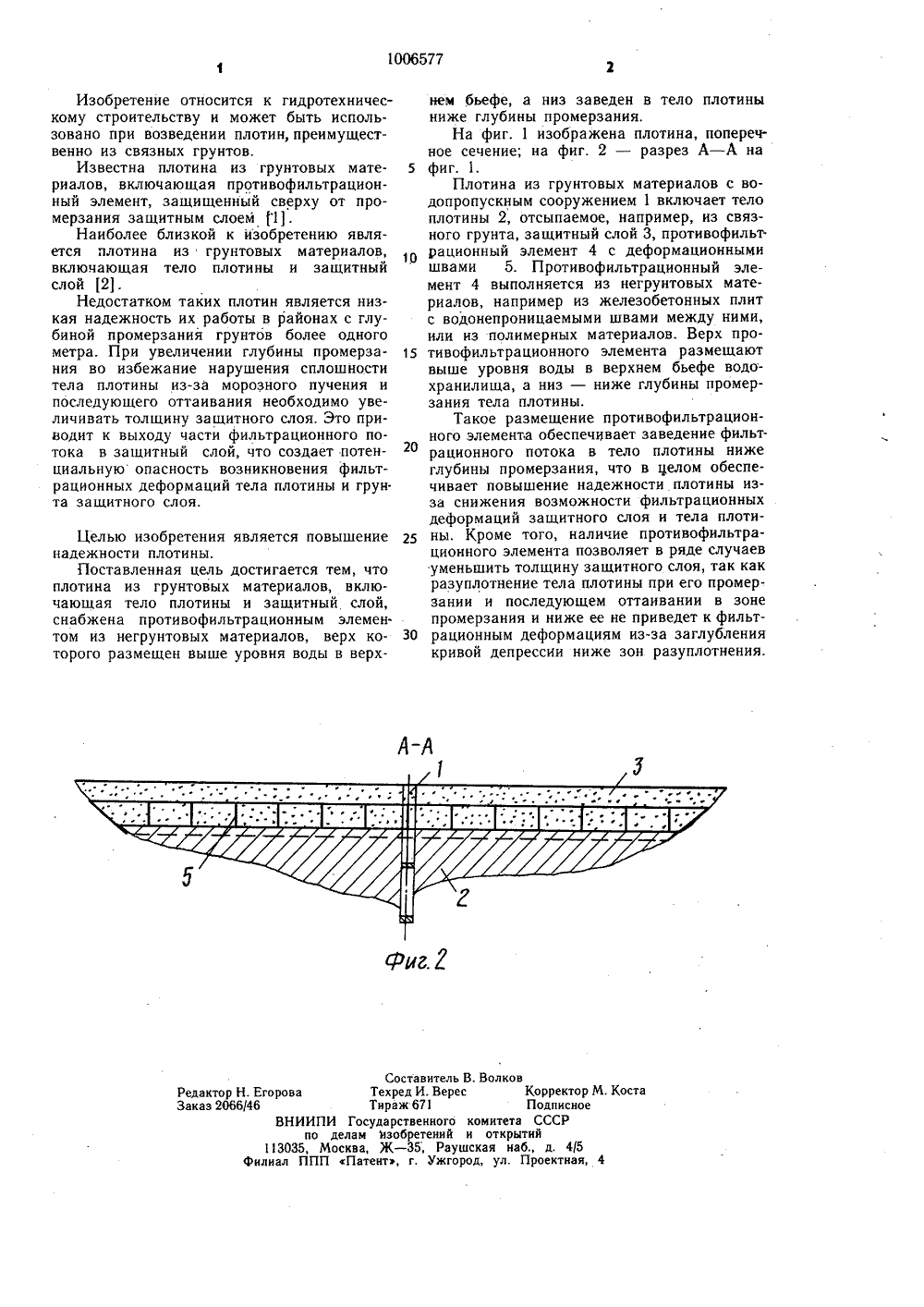

СООЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Е ИЗОБРЕТЕНИЯ ЕЛЬСТ(71) Белорусский научноинститут мелиорации и(56) 1. Биянов Г. Ф. Пмерзлоте. М., Энергия,15.2. Чугаев Р. Р, Гидрожения. М., Высшая шк исследовательскии одного хозяйства отины на вечнои 75, с. 57, рис. 5 -хнические соору ла, 1975, с, 52 с ОПИСАНИ Н АВТОРСКОМУ 801006577 А Зд 1) Е 02 В 7/06; Е 02 В 36(54) (57) ПЛОТИНА ИЗ ГРУНТОВЫХ МАТЕРИАЛОВ, имеющая тело плотины и защитный слой, отличающаяся тем, что, с целью повышения надежности, она снабжена противофильтрационным элементом из негрунтовых материалов, верх которого раз мещен выше уровня воды в верхнем бьефе, а низ заведен в тело плотины ниже глубины промерзания.1006577 Составитель В. Волков Редактор Н. Егорова Техред И. Верес Корректор М. Коста Заказ 2066/46 Тираж 671 Подписное ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий 113035, Москва, Ж - 35; Раушская иабд. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к гидротехническому строительству и может быть использовано при возведении плотин, преимущественно из связных грунтов,Известна плотина из грунтовых материалов, включающая противофильтрационный элемент, защищенный сверху от промерзания защитным слоем 11.Наиболее близкой к изобретению является плотина из грунтовых материалов, включающая тело плотины и защитный слой 2.Недостатком таких плотин является низкая надежность их работы в районах с глубиной промерзания грунтов более одного метра. При увеличении глубины промерзания во избежание нарушения сплошности тела плотины из-за морозного пучения и последующего оттаивания необходимо увеличивать толщину защитного слоя. Это приводит к выходу части фильтрационного потока в защитный слой, что создает потенциальную опасность возникновения фильтрационных деформаций тела плотины и грун. та защитного слоя. Целью изобретения является повышение надежности плотины.Поставленная цель достигается тем, что плотина из грунтовых материалов, включающая тело плотины и защитный слой, снабжена противофильтрационным элементом из негрунтовых материалов, верх которого размещен выше уровня воды в верхнем бьефе, а низ заведен в тело плотиныниже глубины промерзания,На фиг. 1 изображена плотина, поперечное сечение; на фиг. 2 - разрез А - А на5 фиг. 1.Плотина из грунтовых материалов с водопропускным сооружением 1 включает телоплотины 2, отсыпаемое, например, из связного грунта, защитный слой 3, противофильт1 В рационный элемент 4 с деформационнымишвами 5. Противофильтрационный элемент 4 выполняется из негрунтовых материалов, например из железобетонных плитс водонепроницаемыми швами между ними,или из полимерных материалов. Верх про 15 тивофильтрационного элемента размещаютвыше уровня воды в верхнем бьефе водохранилища, а низ - ниже глубины промерзания тела плотины.Такое размещение противофильтрационного элемента обеспечивает заведение фильт 20 рационного потока в тело плотины нижеглубины промерзания, что в целом обеспечивает повышение надежности плотины изза снижения возможности фильтрационныхдеформаций защитного слоя и тела плоти 25 ны. Кроме того, наличие противофильтрационного элемента позволяет в ряде случаевуменьшить толщину защитного слоя, так какразуплотнение тела плотины при его промерзании и последующем оттаивании в зонепромерзания и ниже ее не приведет к фильт 30 рационным деформациям из-за заглублениякривой депрессии ниже зон разуплотнения.
СмотретьЗаявка
2977982, 05.09.1980
БЕЛОРУССКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕЛИОРАЦИИ И ВОДНОГО ХОЗЯЙСТВА
КОЗЛОВ ВАЛЕРИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: E02B 7/06
Опубликовано: 23.03.1983
Код ссылки
<a href="https://patents.su/2-1006577-plotina-iz-gruntovykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Плотина из грунтовых материалов</a>
