Чумаков

Номер патента: 542714

Опубликовано: 15.01.1977

Авторы: Жуков, Чумаков

МПК: B66D 1/36

Метки: канатоукладчик

...1 двуплечего рычага предпочтительно размещать в поперечной плоскости симметрии барабана, Длины плеч рычага связаны между 1 о собой следующим соотношением:1, Раап1 Я Яапагде У. и 1 - длины соответственно большего 15и меньшего плеч рычага;Р - равнодействующая усилий в подвижной ветви каната, возникающая при перегибе его на роликах рычага; 2 оР - усилие в неподвижной ветви каната;а - угол между равнодействующейР и большим плечом рычага;у - угол между усилием Р и меньшим плечом рычага.При этом длину Е большего плеча 2 следует выбирать больше половины длины барабана 7, Плечи 2 и 8 рычага по отношению друг к другу расположены так, что когда подвижная Зо ветвь 6 каната идет на барабан перпендикулярно без перегиба на роликах 5 (т. е, Я=О),...

Номер патента: 541208

Опубликовано: 30.12.1976

Авторы: Васильев, Нестеров, Портаченко, Починкова, Семенов, Стручков, Чумаков

МПК: H01F 41/02

Метки: витых, ленточных, линия, магнитопродов, поточно-механизированная

...для регулирования усилия прижима, которое выбирается таким, чтобы при движении ленты 20 исключить ее проскальзывание относительно ролика 23.Ролик 24, укрепленный на рычаге 29, винтом 30 поджат к ролику 23 с усилием, обеспечивающим удаление с ролика 23 излишков покрытия и нанесения на ленту требуемого его количества. Механизм сушки с каналом 31 служит для подсушивания движущейся ленты с нанесенным покрытием в потоке горячего воздуха при намотке ее на оправку 32 механизма формовки.Выбранная форма наружной поверхности накатного ролика (фиг. 3) позволяет наносить равномерное покрытие на неравномерно движущуюся ленту.Поточно-механизированная линия работает следующим образом.Лента 20 с устройством для смотки ленты 1 поступает на,...

Номер патента: 540947

Опубликовано: 30.12.1976

Авторы: Акимов, Козловский, Хохлов, Чумаков

МПК: C25D 3/56

Метки: осаждения, сплавов, цинксвинец, электролит

...цинка менее 80 г/л наблюдается образование черной губки по краям электрода.Избыток хлористого свинца находится надне ванны в виде осадка и расход свинца вСцепление с основойХарактеристика поверхности ХорошееРазвитая до 60 см/см видимой поверхности Хорошее Развитая до 50 см/см видимой поверхности ХорошееРазвитая до60 смй/смф видимой поверхности Хорошее Развитая до 60 см 2/см видимой поверхности 15 Составптель Е. Кубасова Техред А. Камышникова Корректор Л. ОрловаПодписное Редактор И. Суханова Заказ 3001/9 Тираж 1068 Изд.1923 Типография, пр Сапунова, 2 электролите компенсируется постепенным донасыщеписм его за счет растворения осадка, При концентрации хлор ида свинца менее 0,8 г/л содержание свинца в сплаве составляет менее 0,8%, а...

Номер патента: 537266

Опубликовано: 30.11.1976

Авторы: Приходько, Чумаков

МПК: G01L 1/04

Метки: автомат, пружин

...цилиндрических пружин сжатия с постоянными геометрическими размерами, постоянной деформацией и относительно калиброванным усилием. Автомат может, например, найти применение в электротехнической промышленности для контроля пружин, обеспечивающих определенные усилия контактных нажатий в электрических аппаратах.Известное устройство для контроля пружин предназначено для выборочных испытаний пружин со снятием зависимости осевой силы от деформации пружины и, как правило, для массового контроля не может использоватыся из-за большой трудоемкости и малой производительности контроля 1.Наиболее близким по технической сущности к изобретению является устройство для контроля пружин, содержащее загрузочное уст. ройство, измерительный блок,...

Номер патента: 535460

Опубликовано: 15.11.1976

Автор: Чумаков

МПК: G01F 1/06

Метки: газа, жидкости, количества

...шайбы 7.К торцу ротора поджат пружиной 8 тормоз9. Жесткость пружины 8 больше, чем пружины 6, благодаря чему в нерабочем положении ротор 1 прижат к стенке цилиндрической камеры 2. На роторе 1 выполнена нарезка зубьев, а в теле ротора просверлены отверстия, параллельные оси, куда запрессованы намагниченные стержни 10 узла съема сигнала, Их количество может быть от одного и более. На цилиндрической камере 2 выполнен входной 11 и выходной 12 коллекторы, конструктивно представляющие собой два полукольца, разделенные перегородкой. Входные отверстия 13, которых должно быть четное количество для исключения воздействия на ось динамических нагрузок, выполнены в стенке камеры по касательной к образующей ротора.Выходные отверстия 14 соединяют...

Номер патента: 534717

Опубликовано: 05.11.1976

Авторы: Морозов, Новиков, Чумаков

МПК: G01T 1/17

Метки: светотехнических, умножителей, фотоэлектронных, характеристик

...напряжения лектроде, которое регули резисторного потенциоменном освещении фотосветовым потоком Ц .ние этим способом отени и не дает нужной ых светотехнических характерение точности,ости импульс линеино нарастающего напряжения. Способ позволяет по форме выходного импульса измерять с и тразличные светотехни хар и фотоумножителя,0 На чертеже представлены амплитуцновременные диаграммы.При измерении импульс линейно нарастающего напряжения должен быть задержан относительно начала светового импульса на время, равное длительности перехоцной ха534717 ий) Составитель В. БелоконьРедактор Б, Федотов Техред О дуговая Корректор Н. Ковалева аказ 5560/235 Тираж ЦНИИПИ Государственного по делам изобрете 113035, Москва, Ж, 690 Подписноекомитета Совета...

Номер патента: 533841

Опубликовано: 30.10.1976

Авторы: Кашаев, Клименко, Пеленов, Семеновский, Солод, Чумаков, Шульгин

МПК: G01L 1/00

Метки: контактных, напряжений, прокатке

...неопределенности размера базы, на которой производится измерение величины контактного напряжения. Целью изобретения явл точности измерений.Это достигается тем, что рующими поверхностями щуп, расположенный в пло ной контактной поверхност носительно первого и пара величину контактных напр ют по разности сил, необхо щения каждого щупа. Перед прокаткои металла в зазор между валками вводят два параллельных один другому щупа с таким расчетом, что концы их несколько выходят за линию центров валков, при этом один щуп смещен относительно другого щупа11 осле осуществления захвата металла и заполнения им очага деформаций одновременно начинают сдвигать оба щупа так, что они движутся параллельно на небольшом расстоянии друг от друга с одинаковой...

Номер патента: 531135

Опубликовано: 05.10.1976

Авторы: Приходько, Чумаков

МПК: G05B 23/02

Метки: аппаратов, контактах, нажатий, электрических

...контроля по максимальномудопускуЦель изобретения - автоматизаций контроля нажатий на контактах электрических а -паратов по максимальному допуску.Эта цель достигается тем, что в устройстве по авт, св,389563 на корпусесмонтирован подпружиненный шток с фланцемОдин конец штока посредством гайки связанс контрольной иглой, а другой посредствомгайки соединен с сигнальной контактнойгруппой,На чертеже схематически изображеноустройство для автоматического контроля3531 нажатий на контактах электрических аппаратов.Предлагаемое устройство состоит из кор пуса 1, в котором закреплена ось 2 с пружиной 3 и регулировочным диском 4, который фиксируется винтом 5. Пружина 3 подпружинивает иглу 6 и тем самым сообщаег контрольное усилие по величине, равное...

Номер патента: 530872

Опубликовано: 05.10.1976

Авторы: Иоффе, Седова, Стрижевский, Чумаков

МПК: C04B 43/04

Метки: смесь, сырьевая, теплоизоляционного

...тигается зу содержит ж сбест хризоь алюминия,5,5 1 5 екл ЖидкоеАсбестГлина ополнительн кое сте изотиловый ловый, окис гидроок ь цинка 0,35 мочевину игицкись или ги рооки 1 едостатком ее являет рофобпзированный перлит при сотношении компонентов (в вес.Вспученный перлитЖидкое стеклоГлинаБорная кислотаАсбест хризотнловыйОкись или гицроокисьалюминияОкись или гицроокисьцинкаМочевинаГидрофобизированный перлит530872 10 15 Составитель Г, СредневаРедактор И, Квачадзе Техред И, Ковач Корректор Б 10 гас Заказ 5421/137 Тираж 752 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП фПатентф, г. Ужгород, ул. Проектная, 4 3Окись или гидроокисьалюминия 0,75...

Номер патента: 529278

Опубликовано: 25.09.1976

Авторы: Гайворонский, Кержнер, Цигельман, Чумаков

МПК: D21H 3/00

Метки: картона, состав, стелечного

...18,0 0,80 7,38 0,92," 0,90 г/см у известных материалов)значительно превосходит стелечный материал на основе целлюлозы по гигроскопи9278 47,2 15,3 27,0 2,1 6,2 2,2 10 Процесс изготовления стелечного карт на аналогичен описанному в примере 1,Качественные показатели полученного 1 е стелечного картона приведены в табл. 2.Таблица 2 Материал Объемная Отно- ИстиГигр оскопичность за 16час, % Влаго отдача за8 час,% Предел прочности при растяжении в масса, г/см сительраемостьмм/мин ное уд- линение в мо- мент мокром состоя разрыва в нии, кгс/мм сухом состоя нии, % Известные материалы2,5 21,0 0,02 16,70 0,90 4,30 Натуральная кожа Стелечный материал на основе хромовых кожевенных 0,92 0,93 4 61 22,2 1,0 10,0 волокон Стелечный материал на основе...

Номер патента: 529225

Опубликовано: 25.09.1976

Авторы: Алексеенко, Аншелес, Бегун, Ежов, Ищенко, Кулагин, Миронов, Попов, Сыров, Чумаков, Чурсин

МПК: C21C 7/00

Метки: вакуумирования, металла, процессом

...ливают над ковшом. Всасывающий 2 и силовной 3 рукава установки погружают в металл Включаются вакуумные насосы и в вакуумной камере 1 создается разрежение. Подвозздействием разрежения, металл через рука- Зб ва установки заполняет вакуумную камеру, Во время поступления металла в рукава установки, во всасывающий рукав 2 вводится инертный гаэ, металл начинает циркутпровать через вакуумную камеругде происхо дит его дегезация. При вводе во ксасывакьщий рукав 2 установки, инертного газа, там образуются пузырьки, которые при выходе на поверхность металла ссрздаот силовые импульсы, фиксируемые тензодатчяками 5, Иа 40 тенэодатчиках 5 возникает сигнал, состоящий из постоянной составляющей веса металла в вакуумной камере 1 и переменной...

Номер патента: 528526

Опубликовано: 15.09.1976

Авторы: Морозов, Никитин, Новиков, Чумаков

МПК: G01T 1/17

Метки: световой, фотоприбора, характеристики

...ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, )К, Раушская наб., д. 4 5Типография, пр. Сапунова, 2 та, содержащее источник света, источник линейно-нарастающего напряжения и блок регистрации, отличающееся тем, что, с целью увеличения точности измерения световой характеристики, в него введен блок линеаризации световыхода, а в качестве источника линейно-нарастающего напряжения использован генератор линейно-нарастающего напряжения, один выход которого соединен через блок линеаризации световыхода с источникомсвета, а другой - с блоком регистрации. Источники информации, принятые во внимание при экспертизе:1. Фотоэлектронные приборы, М., Энергия, 1965, с, 375.2. Импульсная фотометрия,...

Номер патента: 525484

Опубликовано: 25.08.1976

Авторы: Бичевин, Казанцев, Кресс, Чумаков

МПК: B06B 1/18

Метки: пневмовибратор

...для подачи среды под давлением, закрепленную в корпусе по внешнему контуру диаполыи шток, установочно-подвижное в осевом направлении устройство для регулирования амплитуды колебаний, расположенное в центральном отверстии корпуса и внутри полого штока 2),Последнее из технических решений является наиболее близким к изобретению.Однако в таком вибраторе исключается возможность регулирования амплитуды коле - баний без его остановки.Для регулирования амплитуды колебаний на ходу устройство для регулирования амплитуды выполнено в виде стакана с радиальными отверстиями для отвода сжатого воздуха, находящимися в части стакана, расположенной в штоке. же изображен предлагаемый виб525484 Сжатый воздух подается через канал А в рабочую полость и...

Номер патента: 515800

Опубликовано: 30.05.1976

Авторы: Алексенко, Балдаев, Думчев, Ежов, Костюк, Сивков, Тюрин, Федан, Чумаков, Шнейтер

МПК: C21C 7/10

Метки: вакуумирования, процессом, стали

...пропорциональную изменению газовыделения, в том жс направлении, что на 10 предыдущем этапе, если знак результата сравнения положптслсн, и в противоположном, если знак результата сравнения осрццателен.Сущность цзобрстснця, таким образом, заключается в использовании обратной связи по 15 изменению газовыделения, что обеспечцваствыведение процесса на оптимальный режим и поддержание этого режима в тсчснцс ваку-мировацця.Способ осуц 1 есгвлястся в следующей послс доват "льностц. Сначала включают вакуумный насос ц создают над поверхностью жидкого металла необходимую тспснь разрежения. Измеряют 25 расход отходящих газов. Затем включают устройство электромагнитного псрсмсшцвацця и задают начальное значение его мощности. 1 срез 5 - 10 сек...

Номер патента: 515798

Опубликовано: 30.05.1976

Авторы: Алексенко, Ежов, Иванов, Кулагин, Сыров, Цветаев, Чумаков, Чурсин, Явойский

МПК: C21C 7/00

Метки: вакуумирования, металла, процессом

...8. Через25 реостаты дистанционной передачи показанийсигналы с приборов (7, 8) поступают на блокумножения 9, а с него результирующий сигналприходит на измерительный прибор 10, показывающий и регистрирующий частотно-ампли 515798тудную характеристику процесса вакуумирования. С прибора 10 сигнал поступает на дифференцирующий блок 11 и с него поступает на прибор 12, который показывает значение производной, Регулирование расхода инертного газа производится регулировочным вентилем 13.Процесс вакуумирования стали производится следующим образом,Мостовой кран на цепях, которые через специальные серьги соединены с крюками 2, располагает установку циркуляционного вакуумирования стали над ковшом с металлом. Рукава 14, 15 установки погружаются...

Номер патента: 512862

Опубликовано: 05.05.1976

Авторы: Блинов, Бромберг, Гарин, Чумаков

МПК: B23B 29/03

Метки: выдвижного, горизонтально-расточного, зажим, станка, шпинделя

...образом, выдвижной шпиндель 9 оказывается зажатым.После получения команды на отжим шпин деля распределитель 13 подает масло от насоса 12 в магистраль 15. Пройдя щеле вое уплотнение, масдэ давит на поршень 28. и перемещает его влево, при этом поршень 25 своим упором отжимает шарик 23. Так как магистраль 14 включена на слив, то давление масла в полостях втулок 6 и 7. падает втулки 6 и 7 разжимаются и освобождают выдвижной шпиндеж. 9, Когда перемещение поршня 25 влево закончйтса давление в магистрали 18 возрастает, реле давления 16 выключает распределитель 13, и магистраль 18 отключаетса от насоса 12, Под дейст вием пружин 24 и 26 поршень 25 и шарик 23 возвращаются в исходное положение. Зажим выдвижного шпинделя горизонталь но-расточного...

Номер патента: 508887

Опубликовано: 30.03.1976

Авторы: Родина, Смирнов, Чумаков

МПК: H02P 7/62

Метки: двигателем, четырех-фазным, шаговым

...коммутации фателя, отличного от режи5 печиваемого распределит5, образующие две группдой из которых подклюк шинам поочередной 6 иции, схемы ИЛИ 8О усилитель мощности 9. Днен на схемах И 10, опостроен и на любывх дрментах, что не меняет ег Распределитель импульсов имеет два входа В и Н соответственно для подачи импульсов управления, обеспечивающих прямую и обратную последовательность коммутации каналов, и следовательно, направление движения шагового двигателя.Устройство работает следующим образом, Импульсы управления, поступающие на вход В распределителя импульсов 1, обеспечивают коммутацию каналов и фаз 3 шагового двигателя в последовательности, соответствующей вращению двигателя, например, вправо, а на вход Н - влево, независимо от...

Номер патента: 507838

Опубликовано: 25.03.1976

Авторы: Морозов, Новиков, Чумаков

МПК: G01T 1/20

Метки: импульсов, регистрации, световых

...следующим образом. 5фотоумножитель (ФЭУ) 1 регистрирует световые импульсы, возникающие на сцинтилляционном элементе, Электрические. импульсы, вызванные оптическим излучением, поступают на анализатор 2, который со- И единен с генератором прямоугольных импульсов 3 и функциональным генератором 4, Выходы генераторов подключены к сумматору 5, соединенному с управляющим электродом 6 ФЭУ, который находится под отри - 15 цательным постоянным напряжением источ-. ника 7.При поступлении на катод ФЭУ 1 светового импульса с анода фотоумножителя нет импульса до тех пор, пока импульс синхро- йО ниэации не поступит на генераторы 3 и 4 со входа 8. После запуска генераторов фотоумножитель импульсом управления от блока сложения в начальный момент...

Номер патента: 506703

Опубликовано: 15.03.1976

Авторы: Алабужев, Мясников, Соколов, Хон, Чернавский, Чумаков

МПК: F16F 7/14

Метки: амортизатор

...направлениям.С целью обеспечения равномерного гашения колебаний и уменьшения разброса частот резонанса по всем направлениям в предлагаемом амортизаторе промежуточный элемент и элементы корпуса выполнены в виде колец. 1 изображен описываемый аморразрез; на фиг. 2 - то же, вид На фигтизатор,сверху.Амортизатор содержит корпус 1, премежу 5 точный элемент 2 и упругий элемент 3.Корпус выполнен из колец 4, сечения которых в поперечной плоскости расположены поокружности симметрично относительно сечения промежуточного элемента, выполненного10 в вид кольца, напрпмер, нз трубы. Кольца 4связаны между собой хомутами 5, например,с помощью сварки. Упругий элемент выполнен в виде троса, навитого петлеобразнымспособом между кольцами 4 и промежуточ 15...

Номер патента: 497625

Опубликовано: 30.12.1975

Авторы: Родионов, Селезнев, Сенилов, Трегуб, Чумаков

МПК: G08G 3/02

Метки: грузовых, импульсных, огней, пассажирских, судов, судовых

...С и С, 10включены на основной и дублирующий электроды разрядника. Сопротивления Р, и Р, служат для точной установки и регулированиячастоты вспышек. Сопротивление Р 8 служитдля ограничения напряжения на Со, а также 15для автоматического съема заряда,Тумблерами вперед - назад, отмашка левая и вперед - назад, отмашка правая напульте управления осуществляется включение .требуемого светильника. 20Трансформатор поджига ТП подает на управляющий электрод импульсной лампы поджигающий импульс. Рабочий конденсатор С,при включенном светильнике в момент пробояразрядника Л, разряжается на импульсную 25лампу. При этом соответствующая лампа излучает импульс света большой мощности.Для ограничения чрезмерной яркости вспышек импульсных ламп в...

Номер патента: 497367

Опубликовано: 30.12.1975

Авторы: Асташина, Полещикова, Чумаков

МПК: D01H 5/80

Метки: валик, вытяжных, качения, машин, нажимной, опорах, приборов, прядильных

...среднюю часть шпинделя 5 1, имеющего цилиндрическую форму по всейдлине, надета втулка 2 под грузовую седелку.По обе стороны втулки на шпиндель надеты последовательно прижимное кольцо 3 с сальниковым уплотнением 4, распорное кольцо 5 0 с коническими выточками на концах, образующими конические поверхности 6, и прижимное кольцо 7.Между коническими поверхностями 6, распорным кольцом 5 и торцовыми стенками при жимных колец 3 и 7 расположено по одномуряду шариков 8, одновременно опирающихся и на поверхность шпинделя 1,На распорную втулку плотно надета муфточка 9 с эластичным покрытием 10, которая 0 закреплена на шпинделе стопорным пружинящим кольцом 11, входящим одновременно в пазы распорного кольца и муфточки.49367 П р едм ет изобретения...

Номер патента: 494850

Опубликовано: 05.12.1975

Авторы: Молдавер, Чумаков, Шмаров

МПК: H05B 7/18

Метки: высоковольтный, дуги, импульсный, инициатор

...которого ниже температуры конденсации паров металлов электрода и разрядной камеры. Такое выполнение позволяет увеличить срок службы инициатора.На чертеже изображен предлагаемый высоковольтный инициатор дуги,Стержневой электрод 1 из тугоплавкого металла отделен изоляционной прослойкой 2 от внутренних стенок разрядной камеры 3. Электрод 1 соединен с держателем 4. Разрядная камера сообщена с рабочим объемом плазмотрона отверстием 5, направленным на торцы электродов 6 и 7,Предлагаемое устщим образом.Для возбуждения дуги в плазмотроне отвысоковольтного источника подают напряжение на электроды 1 и 7 инициатора дуги, Между электродами происходит искровой разряд, интенсивно нагревающий и ионизирующий газ, находящийся в разрядной камере,...

Номер патента: 493695

Опубликовано: 30.11.1975

Авторы: Верин, Горюнов, Чумаков

МПК: G01N 1/28

Метки: испытаний, литой, механических, образец

...ющим длин мет изоб ЕН 1 1. Литой обр 20 ний материала захватные час что, с целью и его захватные 2. Образец 25 тем, что поло ны по форме равномерное образца.изображен предла 2 - ва иант выпо обра- бразаемыиения и заной изовлена4.металгодарязатвер Изобретение относится к прочностным испытаниям материалов, в частности к механическим испытаниям.Известны литые образцы для механических испытаний материалов, содержащие рабочую и две захватные части, причем последние выполнены сплошными.Однако известные образцы хар тся возникновением усадочных ра ахватных частях, что ведет к раз их при испытаниях.С целью исключения усадочных рако в предлагаемом образце его захватные части выполнены полыми.Внутренние полости могут быть выпо глубиной и...

Номер патента: 490824

Опубликовано: 05.11.1975

Авторы: Башкирцев, Гагарина, Поверенный, Семин, Ткаченко, Ханина, Чумаков

МПК: C12K 5/00

Метки: вирусов, инактивации, инфекциозности

...сепараторе для удаления клеточногодетрита и ультрафильтрации через фильтры с 25диаметром пор 220 - 450 ммк.В фильтрат культурального вируса вводятпрепарат ПАМС в конечной концентрации1:4000. Инактивацию осуществляют при 31 -33 С в течение 47 - 49 час. 30490824 Предмет изобретения Составитель С. Малютина Редактор В. Смиригина Техред 3. Тараненко Корректор О. ТюринаЗаказ 30/8 Изд. Мз 65 Тираж 529 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж.35, Раушская наб;, д, 4/5,КЭ) выращенного в культуре ткани куриного змбриона и вируса крымской геморрагической лихорадки (КГЛ), размноженного в мозгу зараженных новорожденных белых мышей и одновременно для стабилизации их антигенов,...

Номер патента: 488016

Опубликовано: 15.10.1975

Авторы: Колупаев, Судовиков, Чумаков

МПК: F01L 33/02

Метки: распределитель

...дисками 3 и 4, полость А,5 постоянно сообщенную с источником средывысокого давления, и полость Б, постоянносообщенную со сливом и снабженную эжектором с центральным а и кольцевым б каналами. Канал в одного из дисков выходит в поО полость А и периодически сообщает ее припомощи диаметрально противоположных канадов г и д в корпусе распредслитсдя с выходной полостью В и каналом а эжектора.Канады в другого диска посредством каналов5 ж в корпусе сообщают полость В с кольцевым каналом б эжсктора.Распределитель работает следующим образом,Рабочая среда через входной патрубок поО ступает в полость А, откуда через канал в в488016 диске и канал г в корпусе попадает в выходную полость В к потребителю.По мере вращения вала корпус распределителя...

Номер патента: 487438

Опубликовано: 05.10.1975

Авторы: Смирнов, Чумаков

МПК: H02P 8/00, H02P 8/20

Метки: шаговым, электродвигателем

...ц 11 явлецця типа меяцдр, частота которых /1 равна г О/2, где 0 - частота импульсов ца Пггцс тактов 8. С этого Выходя последовательность цмпульсов поступает ца В ход О.1 0 к с 1 и с р е к,1 ю ч е 11 и й 6 и и р 0 х 0 Л ц т 11 я Одиц цз его ВьХодов В заПОМОСТ От сигця - Лс ЗЦЯКЯ, ПОСТУПЯЮГЦЕГО ПО ШЦЦС 7 ЦЯ ВХОЛ блока псреключсццй 6,Г 1 ри поступлении импульсов ца тот цлц ццои Вход распределителя импусЬсов 4 происходит его переключение в прямом цли обрятцом цяпряВлеции. При этом ця еГО Выходе формируется четырехканальная последовательность импульсов, соответствующая четырехтактцому алгоритму парой коммутации четырехобмоточцого ШЗД, Этя последозятельцость поступает ця сцгцяльцый Вход коммутатора микропрограмм 3, ца второй сигналыый вход...

Номер патента: 484612

Опубликовано: 15.09.1975

Авторы: Березинский, Голубкин, Григорьев, Митрофанов, Чумаков

МПК: H02M 7/52

Метки: автономный, инвертор

...выход общие точки соединения дросселей и конденсаторов отсекающие диоды к аноду тиристора, катод которого п дам основных тнристоров. о, с целью улучного напряжения,коммутирующих подключены черсзкоммутирующего одключен и катодля пр ой обмо дные т дроссел 5 денсато ка в пер По основному авт. св, М 82 автономный инвертор. Для улучшения формы кривой в напряжения в предлагаемом инверто гочки соединения коммутирующих д и конденсаторов подключены через шпе диоды к аноду коммутирующего ра, катод которого подключен к кат повных тиристоров. На чертеже дана принципиальная ческая схема описываемого инвертор Инвертор содержит силовой транс 1, обратные диоды 2 - 4, силовые 5 5 рядцые 7 и 8 тиристоры, коммутирую сели 9 - -11, отсекающие диоды 12 и...

Номер патента: 482196

Опубликовано: 30.08.1975

Авторы: Габелко, Ибадуллаев, Игнатенкова, Кузовлев, Успенский, Учаров, Чумаков

МПК: B03B 3/02

Метки: классификатор, минеральных, разделения, суспензий, тонкого

...гидрокамеры 1. Труба 6 загрузочной воронки подсоединена к гидрокамере ни же уровня вибросита 3. На нижнем патрубкегидрокамеры установлен разгрузочный клапан 7 с кулачковым приводом 8. Сливной патрубок 9 в стенке гидрокамеры соединен с патрубком в стенке короба 2 гибким шлангом 10 10.В кольцевом зазоре между стенками гидрокамеры и короба помещен слой свободно плавающего крупнозернистого материала 11.На внутренней поверхности стенок гидрокамеры по всему периметру кольцевого простран ства закреплена крупноячеистая сетка-полочка 12 с зазором 5 мм по отношению к стенкам короба. Высота погружения вибросита 3 с коробом 2 в гидрокамеру 1 составляет необходимую величину Н, при которой обеспечивается 20 требуемый подпор Й суспензии под...

Номер патента: 481988

Опубликовано: 25.08.1975

Авторы: Ефремов, Омельченко, Чумаков, Шполянский

МПК: H03K 3/26

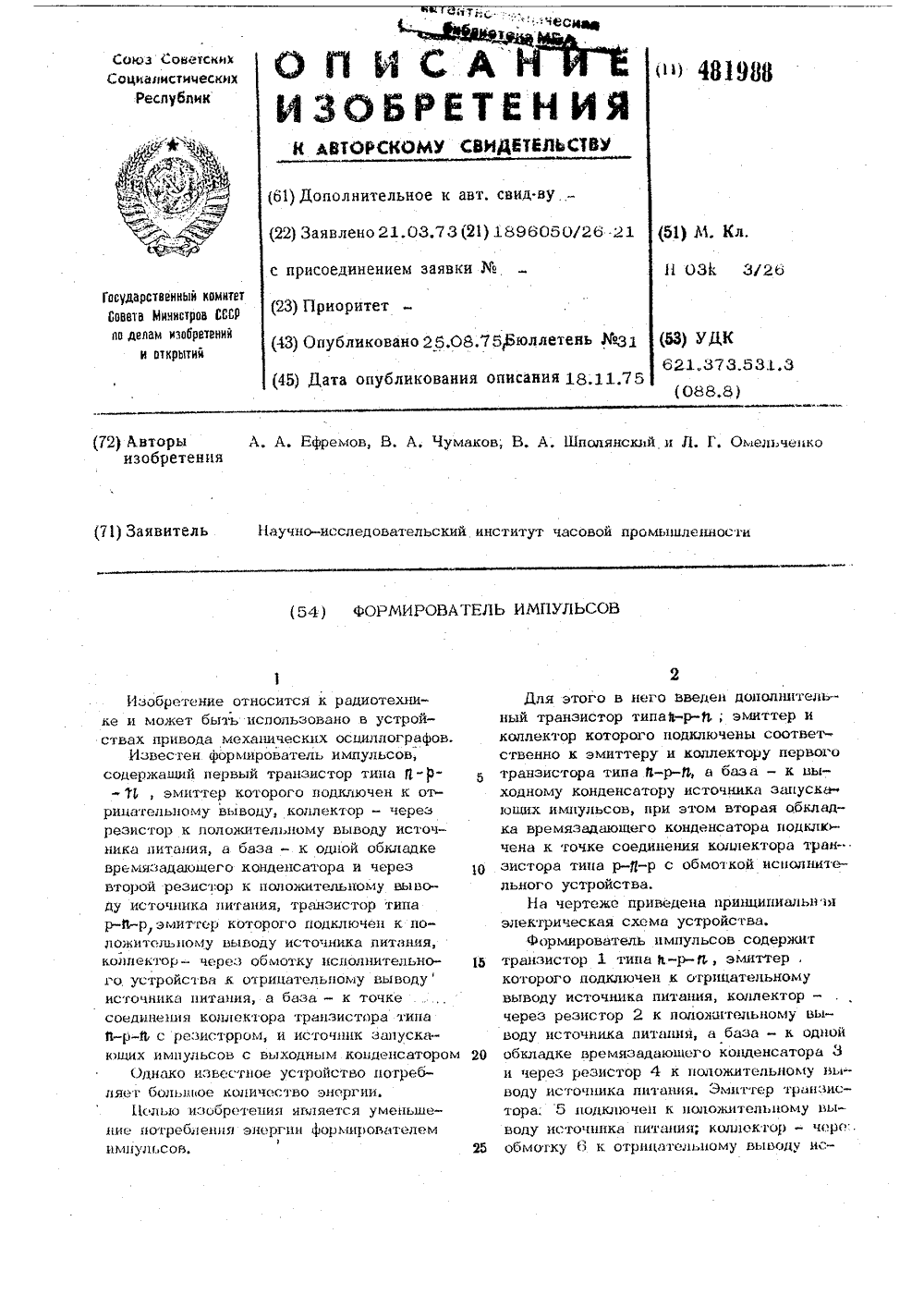

Метки: импульсов, формирователь

...1 шя, а база - к одной О обкладке времязадаюшего конденсатора 3и через резистор 4 к положительному вы воду источника питания. Эл 1 иттер транзистора; 5 подключен к положительному выводу источника питания; коллокгор - черо 25 обмогку 6 к отрицагельному выводу источника питания, а база - к точке соедине-ния коллектора транзистора 1 с резистором 2,Эмиттер и коллектор транзистора 7соединены соответственно с эмиттероми коллектором транзистора 1. База транзистора 7 подключена к конденсатору 8источника запускающих импульсов, который подключается к клемме 8. Втораяобкладка конденсатора 3 подключена кточке соединения коллектора транзистора5 и обмотки 6 исполнительного устройства.формирователь импульсов работает следующим образом.В исходном...

Номер патента: 480637

Опубликовано: 15.08.1975

Авторы: Боос, Жуков, Полякова, Торопов, Чумаков

МПК: B66D 3/04

Метки: грузоподъемный, полиспаст

...сбоку; ния полит изобретения й полиспаст, содержащий одвижную обоймы с блокаГрузоподъемнюдвижную и н Изобретение относится к грузоподъемным устройствам, в частности к полиспастам.Известны грузоподъемные полиспасты, содержащие подвижную и неподвижную обоймы с блоками, расположенными во взаимно- перпендикулярных плоскостях и огибаемыми тяговым канатом.Недостатком таких полиспастов является то, что канат подвергается большой девиации при переходе с блоков одной обоймы на блоки другой обоймы, Особенно велика девиация каната, когда обоймы находятся близко одна от другой. Девиация ведет к возникновению трения каната о реборды блоков, в результате чего наблюдается их повышенный износ. Кроме того, полиспаст недостаточно устойчив против...
