Чумаков

Номер патента: 855611

Опубликовано: 15.08.1981

Авторы: Глухов, Чумаков

МПК: G05B 19/04

Метки: инерционных, многоканальный, процессов, регулятор

...значе-, ния программного уровня и значения текущего уровня режимного параметра Я для данного момента времени, поступающих через распределитель 7 соответственно от блока 5 и датчика 8 на вход элемента сравнения узла б, а регулятор переходит к обслуживанию следующего канала регулирования, 11 ри йоложительном сигнале разбалаьса исполнительный механизм 9 включает подачу теплоносителя (пар или электроэнергия) на вход технологической ус-. тановки, а при отрицательной разно сти - выключает.Момент перехода программы регулирования технологическим процессом из режима подъема значения режимного параметра на режим изотерми ческой выдержки фиксируется для соотнетстнующего канала регулирования в течение длительности управляющего воздействия...

Номер патента: 854950

Опубликовано: 15.08.1981

Авторы: Богданов, Матаева, Скоробогатов, Чумаков

МПК: C08J 9/02

Метки: композиция, пеноэпоксида

...4Пеноматериал".готовят путем добавления к смеси олигодиенэпоксида и продукта дегидрохлорирования дихлоргндринов, полигидросилоксана и блок- . сополнмера окиси алкилена с силоксаном и перемешивания их 5-8 мин. В по;т лученную смесь добавляют отвердитель и смесь снова перемешивают 5 мин. Приготовденную смесь используют в течение времени жизнеспособности.1,50 мин и,отверждают при нормальной температуре 20-24 ч. В качестве алифатического нолиамина используют полиэтиленполиамин, в качестве полигидросилоксана-полиэтилгидроснлоксан (жидкость 136 - 41), в качестве блоксополимера окиси алкнлена с ск", локсаном " блоксополимер окиси алкилена КЭП-А. Пеноэпоксиды на основеукаэанной композиции имеют объемныевеса ф0,190 - 0,307 г/см . мВ табл.1...

Номер патента: 852438

Опубликовано: 07.08.1981

Авторы: Гетманец, Гладуш, Филонов, Чумаков, Чумакова

МПК: B22D 7/06

Метки: изложница, слитков

...угла наклона наружной стороны выступа к к углу наклона внутренней стороны углубления корпуса Р, равным 0,8 - 1,2, и отношением ширины углубления стенки корпуса б к ширине верхнего основания выступа а, равным 1,0 - 1,2.Экспериментальная проверка сборки изложниц в цехе подготовки составов завода Криворожсталь показала, что изложницы с отношением а/р ( 1,0 и с отно. шением Ь/а ( 1,05 центрируются неудовлетворительно из-за перекосов корпуса и заклинивания его на выступе поддона. Изложницы с отношением а/Р(1,1 и с отношением 6/а ) 1,1 центрируются удоьлетворительно, однако допускают смещение корпуса относительно углубления в поддоне на 20 мм и более, В результате этого на слитке образуется дефект вида поясок, а на раскате образуется дефект...

Номер патента: 850509

Опубликовано: 30.07.1981

Авторы: Масеев, Чумаков

МПК: B63H 21/26

Метки: мотор, подвесной

...В-В на фиг. 1.Подвесной мотор содержит корчус 1, антикавитационную плиту 2, размещенную над гребным винтом 3, и выхлопной патрубок 4 с вьалопннм отверстием 5 в антикавитационной плите, вьилопным отверстием 6 на конце патрубка и отогнутым участком 7, имеющим длину, равную 0,1- 0,3 в (в - длина гсризонгального сече- ния выхлопного патрубка 4).При работе подвесясао мотора выхлопные газы через отверстие б в антикавитационной плите 2 и выхлопное отверстие 6 патрубка выходят в воду на большей глубине. При этом закрученная гребным: винтом 3 струя воды, набегая на выхлв- ной патрубок 4, создаег за счет отогнутого участка 7 боковую силу, момент которой относительно вертикальной оси копен3 850809 фчатого вала мотора (не показаны), ком;-...

Номер патента: 850160

Опубликовано: 30.07.1981

Авторы: Бурменко, Глонь, Чумаков

МПК: B01D 45/12

Метки: взвешенныхчастиц, газа, жидкости, отделения, потока

...6. Отверстия 10 внутреннего конуса 8 предназначены для вывода газа из пространства между конусами в отводящий трубоцровод 3.Патрубок 11 внешнего конуса 7 образует с подводящим трубопроводом 2 кольцевой канал 12 для прохода пленки жидкости из подводящего трубопровода 2, в котором осуществляется грубая очистка газа, в приемную полость 6 корпуса 1. Для регулирова.ния размера кольцевого канала 12 патрубок 11 выполнен переменного сечения, а внешний конус 7 имеет возможность перемещаться по поверхности отводящего трубопровода 3, заключенной в корпусе 1 и выполненной заодно с внутренним конусом 8,В подводящем трубопроводе 2 для закручивания входящего газового потока установлена винтовая спираль 13 с отверстиями 4 по осевой линии для срыва...

Номер патента: 849107

Опубликовано: 23.07.1981

Авторы: Ерасов, Ермолаев, Мельников, Чумаков

МПК: G01R 29/22

Метки: измеритель, параметров, пьезоэлектричес-ких, резонаторов, эквивалентных, электри-ческих

...факторов.Отличие частоты авоколебаний измерителя от частоты последовательного резонанса испытуемого резонатора приводит к изменению сопротивления последнего, при этом оно становится реактивным, Таким образом, в известном измерителе имеется погрешность измерения динамического сопротивле ния.Цель изобретения - повышение точности измерения параметров пьезоэлектрических резонаторов. После окончания переходных процессов при подключении испытуемого пьезоэлектрического резонатора 2 в измерителе устанавливаются колебания, частоты которых определяются сдвигом фаз в избирательном усилителе 1, испытуемом резонаторе 2 и регулируемом фазовращателе 7. При этом, генератор 11 вырабатывает периодическую последовательность .импульсов (фиг.2), под...

Номер патента: 848069

Опубликовано: 23.07.1981

Авторы: Глонь, Чумаков

МПК: B04B 5/08

Метки: газовыхсмесей, разделения, центрифуга

...тем,что в центрифуге, содержащей корпус с патрубком для подачи газовойсмеси, установленный в корпусе на по.лом приводном валу ротор, состоящийиз двух соосных обечаек, полость внутренней обечайки ротора сообщена с полостью между корпусом и ротором40 через дросселирующее отверстие, приэтом патрубок для подачи газовой смеси расположен в нижней части корпусатангенциально к нему.На чертеже изображена предлагаемаяФ 5 центрифуга, общий внд в разрезе.Центрифуга содержит корпус 1 спатрубком 2 для подачи газовой смесии патрубками 3 и 4 для вывода тяжело"го компонента после грубой и тонкой50 очистки, соответственно, ротор, состоящий из наружной 5 и внутренней 6обечаек, установленный в корпусе 1на подшипниках 7. Полость внутреннейобечайки 6...

Номер патента: 845285

Опубликовано: 07.07.1981

Авторы: Тимофеев, Чумаков

МПК: H03K 17/60

Метки: ключ, транзисторный

...и когда его напряжение превысит напряжение на резисторе 11, транзистор 13 откроется.Когда на вход управляющего элемента 12 подан открывающий сигнал, 20при котором управляющий элемент открыт и насыщен, коллекторный токтранзистора 13 не может открыть транзистора 1, так как его вход зашунтирован управляющим элементом. 25В этом случае напряжение на базетранзистора 2 будет недостаточным,чтобы открыть его, Поэтому транзисторы 1 и 2 будут закрыты.Когда управляющий элемент 12 за=крыт, коллеКторный ток транзистора13 поступает на базу транзистора 1 иоткрывает его, что в свою очередьувеличивает ток через делитель 5 иуменьшает напряжение на резисторе 11.Это вызывает разряд конденсатора 8через транзистор 13 на базу транзистора 1, который в процессе...

Номер патента: 844319

Опубликовано: 07.07.1981

Авторы: Прохоров, Чумаков

МПК: B28B 1/08

Метки: бетонных, изделиях, образования, пустотв, смесей

...каретке при помощи кронштейна пустотообразователь в виде корпуса и контактирующих с внутренней поверхностью последнего посредством обойм виброэлементов, кинематически связанных О друг с другом (1.Недостатком известного устройства яв. ляется его ненадежность и небольшой срок службы.Цель, изобретения - повышение надеж ности и увеличения срока службы устройства.,Это достигается тем, что в устроистве для образования пустот в изделиях из бе О тонных смесей, содержащем по крайней . мере один смонтированный,на каретке при помощи кронштейна пустотообразователь в виде корпуса и контактирующих с внутренней поверхностью последнего посредством 25 обойм виброэлементов, нинематически связанных друг с другом, обоймы виброэлементов выполнены...

Номер патента: 841690

Опубликовано: 30.06.1981

Авторы: Глонь, Чумаков

МПК: B04B 5/08

Метки: потокагаза, сепарации

...2 потока газа. Для отвода уловленной жидкости в нижней части корпуса 1 выполнено отверстие 17,Сепаратор работает следующим образом.Газ, подаваемый на вход сепаратора, проходя, через тангенциальные отверстия завихрителя 2, приобретает требуемую угловую скорость вращения. Далее, попадая в каналы перфорированной трубы 10, а затем в выходную полость перфорированного патрона 7 через окна 15, сепарируемый газ на лопатках турбины 16 развивает реактивную силу, достаточную для вращения трубы 10 с угловой скоростью, блиэ 4 (рэ 8 40 где 5 - площадь канала, равная э5= -10П - периметр канала, равныйУ гП "2 Г -г)+ 50где г - радиус трубыг.1 - радиус патрона 3 (у впадин) .Следовательноху аЪ Хт 3% С 2 гд-У+, Ч В то же время эквивалентный диаметр...

Номер патента: 840008

Опубликовано: 23.06.1981

Авторы: Демидов, Торопов, Чумаков

МПК: B66C 23/36

Метки: kpaha, грузо-подемного, гусеничного, подготовки, транспортировке

...крюковой обоймы 2, закрепленной за якорь 3, накло няют в сторону стрелы. После того, как гусеничная балка 4 приподнимается, ее снимают с цапф 5, которые являются концами продольных балок б ходовой рамы 7 крана. На каждую цапфу 5 устанавливается подкатная тележка 8. Затем кран опускают на подкатные тележки, отсоединяют крю - ковую обойму от якоря и разворачивают поворотную часть на 180 . Таким же образом с помощью якоря (груза) приподнимают вторую гусеничную балку 9 и снимают ее. После этого подкатывают под противовесную часть 10 крана тягач 11 и устанавливают (опускают) кран на седло 12 тягача. Для крепления в седле на кране име 840008ется штырь 13. Подкатная тележка 8 содержит колеса 14., ось 15, стакан 16 и проушины 17. Крепление...

Номер патента: 838808

Опубликовано: 15.06.1981

Авторы: Вишневский, Курицын, Поздняков, Чемерис, Чумаков

МПК: H01H 33/91

Метки: выключатель, газовый, компресси-онный, электрический

...на нем главного кольцеобразного контакта 4, дугогасительного ламельного розеточного контакта 5 и изоляционного сопла 6. Подвижный цилиндр 3 перемещается по неподвижному поршню 7 при помощи трубчатого штока 8. Соосно подвижному цилиндру установлены главные неподвижные контакты 9 и дугогасительный неподвижный трубчатый контакт 10. Корпус 1 главных неподвижных контактов имеет продувочные окна 12. Трубчатый неподвижный дугогасительный контакт 10 снабжен коническим противоэлектродом 13, выполненным из тугоплавкого магнитного материала, и продувочными отверстиями 14, расположенными у основания конуса противоэлектрода с осями, параллельными образующей его конической поверхности. Цилидрическое основание конического противоэлектрода 13 равно...

Номер патента: 836163

Опубликовано: 07.06.1981

Авторы: Капелянов, Микитенко, Погорелый, Чумаков

МПК: C22B 1/14

Метки: плавке, подготовки, шихты

...гаэопроницаемости слоя. Произведя раздельное перемешивание кусковых пористых окисных компонентов шихты с мелким восстановителем и.крупного пористого восстановителя с пылевидными окисными материалами, добиваемся плотного контакта окислов с восстановителем при почти той .же газопроницаембсти слоя. При этом во время плавки используется мелкая часть шихты.Фракция окисных компонентов шихты в 60-10 мм определяется с максимальной стороны тем, что при фракции более 60 мм наблюдается ухудшение кинетики восстановления окислов, а фракция менее 10 мм ухудшает гаэопроницаемость слоя шихты.Фракция крупного восстановителя в 25-5 мм определяется с максимальной стороны ухудшением кинетики взаимодействия восстановителя и окислов, а Фракция менее 5...

Номер патента: 834524

Опубликовано: 30.05.1981

Авторы: Вавилов, Матвеев, Сарычев, Чумаков, Яковлев

МПК: G01P 5/12

Метки: термоанемометр

...4. Начальный перегрев цатчику 2 при нулевой скорости обтекания задается потенциометром Р 5 посредством подведения части напряжения от стабильного источника питания О на один из вхецов суммирующеГо усилителя, на втором входе которого при нулевой скорости обтекания сигнал равен нулю. На входах 55:фференциального усилителя 5 при этом сигналы, снимаемые с термочувствительных цепей, равны, а выходной сигнал равен нулю. Таким образом, на обоих 4 4входах компаратора 6 сигналы одинаковыи на его выходе имеет место логическийнуль, Тактовые импульсы от генератора8 на вхоц счетчика 9 не проходят, таккак на одном из входов логическогоэлемента 2 И имеет место логический нуль.При действии воздушного потока на термочувствительные датчики 2 1 и 7 2...

Номер патента: 833557

Опубликовано: 30.05.1981

Авторы: Харитонова, Чумаков

МПК: C02F 1/48

Метки: воды, эффективностимагнитной

...степень поляризации молекул воды изменяется за счет изменения засе ленности спиновых уровней ионов Н+ Причем, чем больше изменение поляризации системы, тем больше изменение диэлектрических потерь.Предлагаемый способ осуществляется следующим образом.Исследуемые пробы воды100-150 мл)наливают в пробирки, которые затем 2 О помещают в однослойный соленоид, .включенный в электрическую цепь С-метра типа Е 9-4. Затем измеряются добротность и емкость контура с пробой воды и контура с пустой пробиркой,Далее определяется тангенс угла диэлектрических потерь (тд д ) по формуле С (О -0 ) , ,) 9 фс -с2833557 Формула изобретения Составитель О. СимоненкоРедактор С. Шевченко Техред М. Рейвес КорректорЕ. Рошко Тираж 1007 Подписное ВНИИПИ Государственного...

Номер патента: 833320

Опубликовано: 30.05.1981

Автор: Чумаков

МПК: B03C 1/00

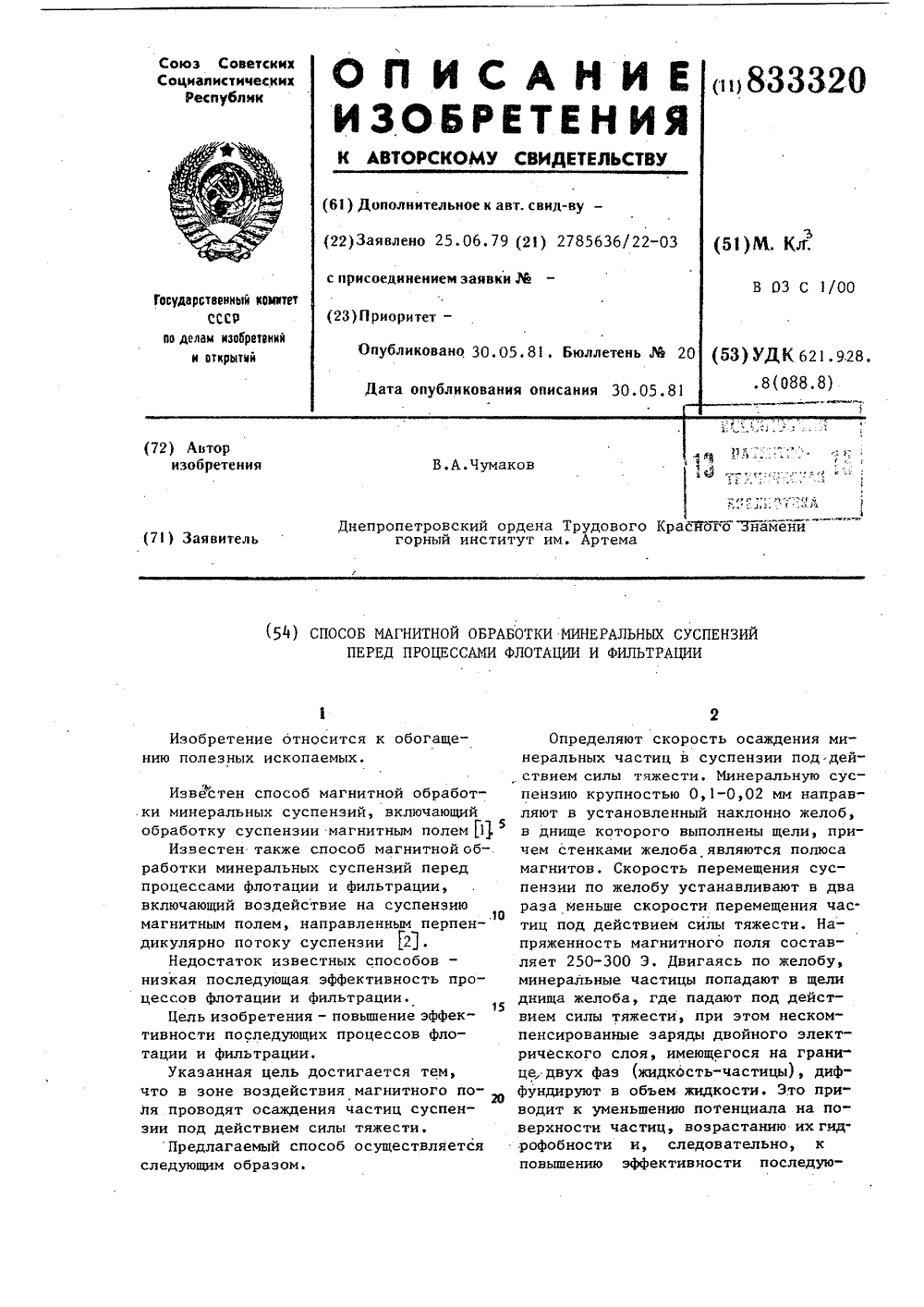

Метки: магнитной, минераль-ных, процессамифлотации, суспензий, фильтрации

...и фильтрации.15Цель изобретения - повьппение эффективности последующих процессов флотации и фильтрации.Указанная цель достигается тем,что в зоне воздействия магнитного поля проводят осаждения частиц суспензии под действием силы тяжести.Предлагаемый способ осуществляетсяследующим образом. гнитов. Скорость перемещения суспензии по желобу устанавливают в два раза меньше скорости перемещения частиц под действием силы тяжести. Напряженность магнитного поля составляет 250-300 Э. Двигаясь по желобу, минеральные частицы попадают в щели днища желоба, где падают под действием силы тяжести, при этом нескомпенсированные заряды двойного электрического слоя, имеющегося на границе, двух фаз (жидкость-частицы), диффундируют в объем жидкости. Это...

Номер патента: 832751

Опубликовано: 23.05.1981

Авторы: Дурец, Паламарчук, Чумаков

МПК: H04J 3/08

Метки: квантованной, обратной, регенератор, связью, сигналовс, цифровых

...квантованной обратной связи компенсирует влияние предыдущих символов иа последующие, и сигнал иа входе решающего блока может быть записан следующимобразом:1 ФОМ=с,Ю+ С 1,И-чтМ.Ври условии идеально сформированного отклика фильтром квантован- ной обратной.связи .почти полностью устраняется влияние предшествующих ,иветульсов ва регеиерируемый символ.Для устранения влияния последующих символов иа предыдущие путем введения регулировки порога второго решающего блока следует таким образом менять его значение, чтобы .скомпенсировать влияние последующих символов на регенерируемый в момент Принятия решения. Для этого в регенераторе введен второй решающий блок 5, один из входов которого через блок 9 управления и первую линию 7...

Номер патента: 829223

Опубликовано: 15.05.1981

Авторы: Байкалов, Зиновьев, Морозов, Полухин, Фридман, Чумаков

МПК: B21B 3/00

Метки: излатуни, ленты, холоднокатаной

...27-38, 49-58 и 70-78 деформации наблюдается резкое увеличение нестабильности механических свойств,(см.табл.1).Так,дисперсия микротвердости в перечисленных интервалах обжатия увеличивается в 2-4 раза, дисперсия твердости по Виккерсу и Роквеллу в 2-8 раз, дисперсия предела прочности и относительного удлинения в 4-15 раз. Исследование структуры и механических свойств металла после рекристаллиза ционного отжига показывает,что неоднородность свойств, сформировавшаяся в процессе холодной деформации,наслецуется и в рекристаллизованном состоянии.25Предлагаемые интервалы суммарных обжатий гозволяют получать продукцию бо стабильными механическими свойствами. Увеличение или уменьшение величины суммарной степени дефоРмации при холодной прокатке от...

Номер патента: 827315

Опубликовано: 07.05.1981

Авторы: Богданов, Зверев, Каприльянц, Чумаков, Шкляренко

МПК: B30B 9/16

Метки: отжима, растительногосырья, сока

...со смещением и образуют ступенчатый шнек в направлении движения сырья. 10Ножи 2 неподвижно закреплены на копическом переходе э между транспортирующим шнеком д и механизмом б предварительного отжима и дожимным приспособлением.7. С целью предотвращения проворота массы и придания ей направленногодвижения внутренняя поверхность 9 перехода 5 выполнена ребристой ,и спиралеобразной, направление которой противоположно направлению спирали шнека 8,На выходе из корпуса 1 расположен упарный конус 10,Устройство для отжима сока из расти. тельного сырья работает следующим образом, Растительное сырье через, приемный бункер 4 подается на транспортирующий шнек, частично уплотняется и под давлением поступает в зону уплотнения. При движенди по...

Номер патента: 819898

Опубликовано: 07.04.1981

Авторы: Майдин, Никонов, Чумаков

МПК: H02M 1/08

Метки: импульсов, формирователь

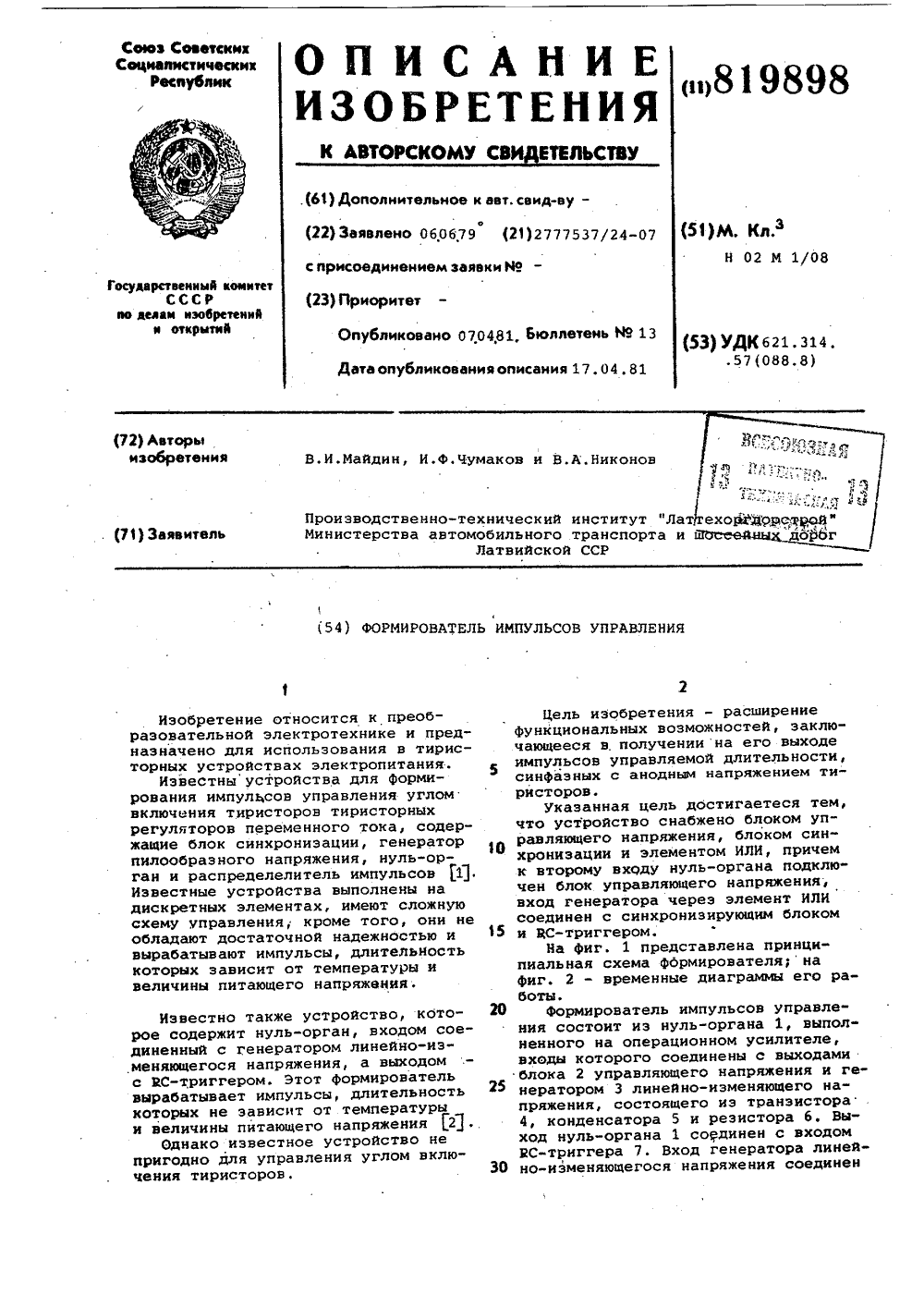

...формирователь импульсов управления состоит из нуль-органа 1, выполненного на операционном усилителе,входы которого соединены с выходамиблока 2 управляющего напряжения и генератором 3 линейно-изменяющего напряжения, состоящего иэ транзистора4, конденсатора 5 и резистора 6. Выход нуль-органа 1 соединен с входомкС-триггера 7. Вход генератора линей но-изменяющегося напряжения соединенс выходами РС-триггера 7 и блока 8 синхронизации через схему ИЛИ 9.формирователь работает следующим образом РВ исходном состоянии выход триггера находится в состоянии "О", благодаря чему транзистор 4 закрыт и конденсатор 5, подключенный к неинвертирующему входу операционного усилителя 1, заряжается через резистор 6. ,Иа иивертирующйй вход операцион- ного...

Номер патента: 809111

Опубликовано: 28.02.1981

Авторы: Глухов, Чумаков

МПК: G05D 23/24

Метки: автоклавом

...изотермии устанавливаются оператором, соответственно в задатчике 2 скорости нагрева, задатчике 3 параметров режима автоклавирования. Блок 7 исполнительных механизмов при подъеме режимного параметра и его изо 5 10 15 20 25 30 35 40 45 5 С 55 термического уровня подключается через тактовый распределитель 5 к выходу элемента сравнения блока 8 управления на неизменный интервал времени, соответствующий длительности управляющего воздействия, задаваемой тактовым распределителем 5. Затем блок 7 исполнительных механизмов, обладающий внутренней памятью, отрабатывает управляющее воздействие в виде сигнала разбаланса значений программного и реального уровней режимного параметра для данного момента времени, поступающих через тактовый...

Номер патента: 805436

Опубликовано: 15.02.1981

Авторы: Агафонов, Бронштейн, Вишневский, Курицын, Лопаев, Поздняков, Чемерис, Чумаков

МПК: H01H 33/91

Метки: выключатель, газовый

...в виде сквозной прорези 19 ограниченной длины. Несущая ножка 17 поршня охватывает полую направляющую подвижного контакта 3, а несущую ножку поршня охватывает манжета 20, жестко закрепленная на крышке 5 подвижного цилиндра 3. Внутри прорезей 18 между манжетой 20 и полой направляющей подвижного контакта 13 устанавливается подвижный уплотнякщий элемент 21, по сечению повторяющий сечение прорези и жестко закрепленный на полой направляющей подвижного контакта 13, как указано на фиг. 1, или иа манжете 20, или одновременно на обеих деталях 13 и 20. На. против прорезей 18 в стенке полой направляющей подвижного контакта 13 имеются окна 22 круглой или продолговатой формы. Дно полой направлянщей подвижного контакта 13 снабжено коническим...

Номер патента: 804698

Опубликовано: 15.02.1981

Авторы: Горохов, Жданович, Кудрявцев, Лапинер, Лебедев, Тарасов, Травин, Чумаков

МПК: C21C 7/10

Метки: процессомвакуумирования, стали

...жестко соецинен с входом регулировочного вентиля, дополнительно содержит вакуумметр, выход которого соединен со вторичным прибором, блок сравнения, вход которого через блок дифференцирования соецинен со вторичным прибором, а выкод - с блоком сравнения, у которого первый выход соединен с блоком переключения, а второй выкод - с блоком задания, исполнвтельные механизмы, входы которых соединены с блоком переключения, а выходы жестко соединены с вентилями ступеней нароэжекторного насоса.На чертеже представлено устройство управления процессом вакуумирования стали совместно с технологическим обо 8 4Установку циркуляционного вакуумирования стали располагают над ковшом с металлом. Чтобы исключить "заваривание трубок, через которые инертный газ...

Номер патента: 804437

Опубликовано: 15.02.1981

Авторы: Глухов, Чумаков

МПК: B28B 1/00

Метки: контролядлительности, термообработки

...воздействия скорость спада температуры и вычисляют величину приращения скорости спада температуры в , этой точке, а определение момента окон804437 одни Тираж 64 Патент"г ал П ород ул Проектная чания термообработки осуществляютпо вычисленной величине приращенияскорости спада температуры,На чертеже изображена блок-схемаустройства, реализующего способПроцесс термообработки изделий осущесжляется: следующим образом,Контроль температуры в термоустановке 1 с изделиями 2 осуществляютпри помощи термодатчика 3, устанавли Оваемого и характерной точке. Управление подачей теплоносителя в объект 1осуществляют по заданной программе отрегулятора 4 через схему 5 управленияаутам воздействия на исполнительный 1механизм 6, регулирующий подачу теплоносителя...

Номер патента: 802637

Опубликовано: 07.02.1981

Авторы: Лукин, Чумаков, Шулешко

МПК: F04D 29/32

Метки: вентилятора, колесо, осевого, рабочее

...выступами, а закладные элементы выполнены в виде сухарей споясками на наружной поверхности,опирающимися на торцовую поверхностьвыступа диска, и охватывающего сухари разрезного кольца,На фиг. 1 изображено рабочее колесо осевого вентилятора, на фиг. 2 сечение А-А Фиг. 1.802637 эу диска пружиной, создает надежноекрепление и удобство монтажа и демонтажа каждой лопатки в отдельности. Формула изобретения Рабочее колесо осевого вентилятора, содержащее диск с пазами, в которых с помощью закладных элементов установлены подпружиненные хвостовики лопаток, о т л и ч а ю щ е в с я тем, что, с целью увеличения надежности крепления лопаток при выполнении их неметаллическими и упрощения монтажа колеса, хвостовики лопаток имеют цилиндрическую форму с...

Номер патента: 800615

Опубликовано: 30.01.1981

Авторы: Гетманец, Нечепоренко, Полищук, Спивак, Чумаков, Штефан

МПК: G01B 7/06

Метки: длинномерных, измере-ния, объектов, толщины

...перемещением прижима от исходного положения до нижнего суппорта ножниц в,отсутствие объекта .и перемещением прижима от исходного положения до верхней поверхности объекта при подаче его в рабочее пространство ножниц. На чертеже показана схема устрой"ства.Устройство для реализации споСобаавтоматического измерения толщинысодержит ножницы 1 с эксцентриковымвалом 2, включающие прижим Э, нижнийсуппорт.4, верхний суппорт 5, датчикб угла поворота вала 2, датчик 7 пере800615 Формула изобретения Заказ 10393/46653 . Подписное мещения прижима, схему 8 управления приводом (на чертеже не показан), блок 9 управления, задатчик 10 постоянной величины, счетчик 11 импульсов и регистратор 12.Способ реализуется следующим образом.При прохождении механизмом...

Номер патента: 798465

Опубликовано: 23.01.1981

Авторы: Коваленко, Кротков, Чумаков

МПК: F28D 9/00

Метки: пластинчатый, теплообменник

...характеризуется высокими теплотехническими показателями, большим сроком службы, малыми габаритами и.непрерывным процессом осушки парогазовой смеси. 3систему каналов испарительной секции ивторую камеру сепаратора,На фиг. 1 изображен предлагаемый теплообменник, вид сбоку; на фиг. 2 - разрезА-А на фиг. 1; на фиг. 3 - разрез Б-Б.на фиг. 1; на фиг. 4 - разрез В-И нафиг. 3; на фиг, 5 - разрез Г-Г на фиг.3;на фиг. 6 - разрез Д-Д на фиг. 3,Теплообменник содержит коллекторысо штуцерами 1,2,3 и 4 для входа и выхода парогазовой смеси и хладагента ипакет гофрированных пластин,5, разделенный сепаратором 6 на рекуперативную сецию 7 с каналами 8 прямого потока парогазовой смеси и каналами 9 обратногопотока и испарительную секцию 10 с первой...

Номер патента: 798184

Опубликовано: 23.01.1981

Авторы: Алексенко, Бегун, Верховцев, Горохов, Лебедева, Сыров, Чумаков, Явойский

МПК: C21C 7/10

Метки: автоматическогоуправления, вакуумированияметалла, процессом

...выход - с бло- З 5ком дифференцирования, экстремальный регулятор, вход которого соединен с блоком дифференцирования, а выход - со средствами изменения расхода инертного газа.На чертеже схематически изображено предлагаемое устройство автоматического управления процессом вакуумирования стали совместно с технологическим оборудованием.45В состав устройства входят вакуумная камера 1 установки циркуляцион Работа устройства системы автоматического управления осуществляется следующим образом.Установку циркуляционного вакуумирования стали располагают над ковшом с металлом. По команде операторарукава 2 и 3 установки погружают в металл на глубину 600-700 мм. Включаются вакуумные насосы на чертеже не показаны), в вакуумной камере 1 создается...

Номер патента: 797810

Опубликовано: 23.01.1981

Авторы: Белозеров, Гетманец, Гладуш, Полуновский, Чеголя, Чумаков

МПК: B21B 1/02

Метки: заготовок, концов, формирования

...изображенраската с оставленным внутренним дефектом после обрезки на ножницах блюминга; на фиг. 2 - конец заготовки после прокатки на непрерывномз аготовочном стане,В обжимном цехе завоа Криворожсталь были проведены прсмьпззленныеисследования описываемого способа,797810 Формула изобретения Составитель А.Маслов Редактор А.Судын ТехредЖ.Кастелевич Корректор Н.СтецЗаказ 9888/11 Тираж 899 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж, Раушская наб д, 4/5Филиал ППП Патент, г, Ужгород, .ул, Проектная, 4 Слитки кипящей и спокойной марок сталей, не имеющих нарушений технологиивыплавки, разлинки, стрипперованияи нагрева прокатывали по существующей технологии, От блюмсовых раскатовна переднем...

Номер патента: 796609

Опубликовано: 15.01.1981

Автор: Чумаков

МПК: F16L 1/026, F16L 1/028

Метки: грунтах, прокладки, просадочных, пучинистых, трубопроводав

...1, размещении эаглубленных в дно тран 796609Формула изобретения 2. Способ по п. 1, о т л и ч а ющ и й с я тем, что продольные пазухиустраивают установкой щитов с образованием суммарного объема, большего объема гидрофобной массы,3. Способ, по п, 1, о т л и ч аю щ и й с я тем, что пазухи сообщают с атмосферой.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР(прототип) . шеи грунтоцементных опорных массивов2, покрытия трубопровода 3 слоем застывающей при нормальной температуре окружающей среды гидрофобной мас- сы 4, например битума, укладке на опорные массивы 2 трубопровода 3, устройства в зоне проекциитрубопровода на дно траншеи продольных пазух 5 для сбора. гидрофобной массы 4 путем установки...
