Формирователь импульсов

Номер патента: 481988

Авторы: Ефремов, Омельченко, Чумаков, Шполянский

ZIP архив

Текст

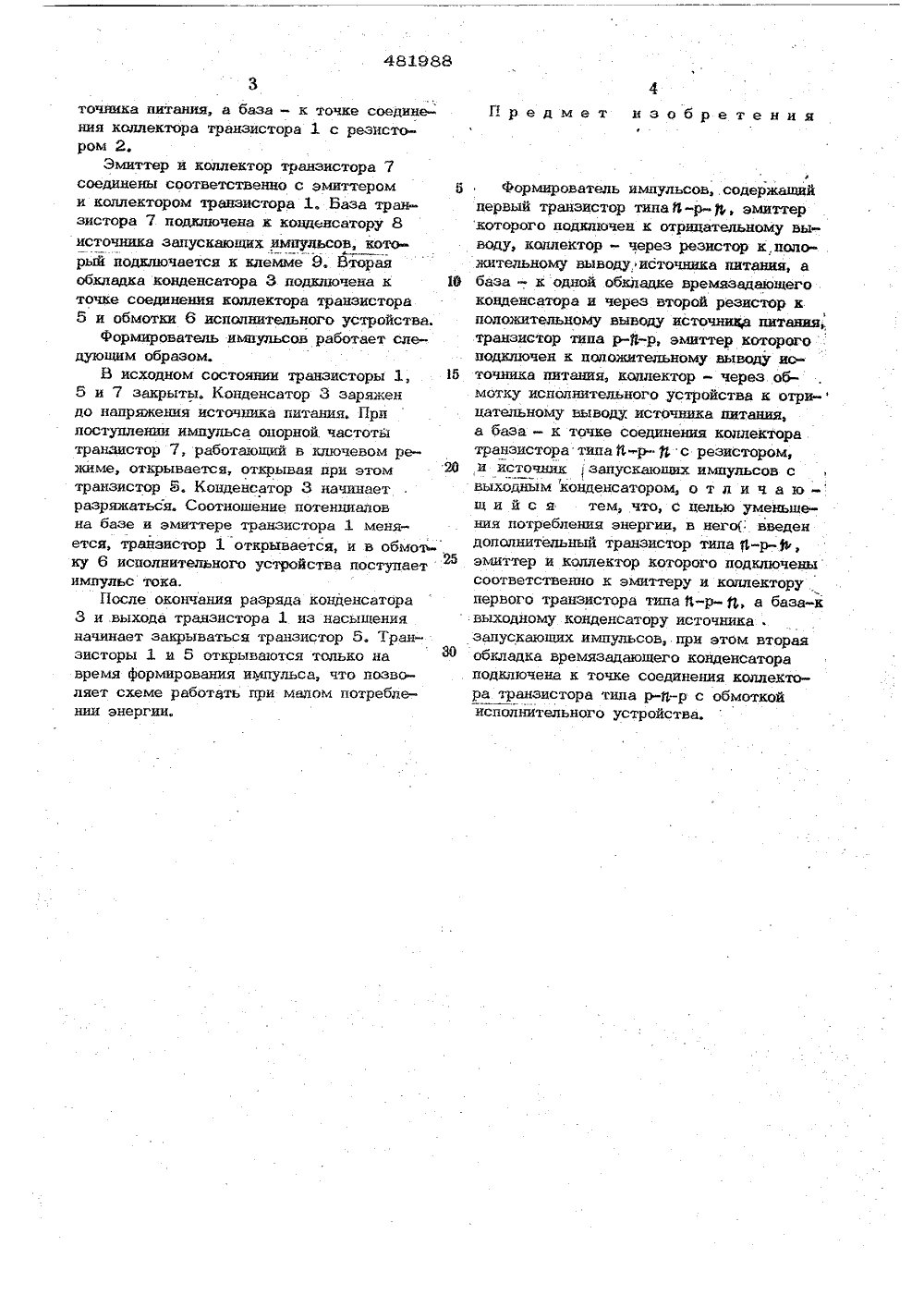

;".чес ого Союз Советских Социалистических РеспубликП ЙСАОБРЕТЕН 11) 481988 ИЗ ВЮРСКОМУ СВИДИЙЛЬОВУ 61) Дополнительное к авт. свид.ву 22) Заявлено 21.03,7 Государственный комнт Совета )винотрав ССС присоединением заявки23) Приоритет И 031 3/26 ло деламаобретенин и открыти) Авторы изобретения А. А. Ефремов, В. А, Чумаков, В. А. нский и Л. Г. Омельченко 71) Заявитель 1 аучно-исследовательский институт часовой промышлешюс 54) ФОРМИРОВАТЕЛЪ ИМПУЛЬСО Изобретение относится к радиотехнике и может быть использовано в устройствах привода механических осциллографов.Известен форлщрователь импульсов, соиержаший первый транзисгор тина я")О- - то, эмиттер которого подключен к отрицательному выводу, коллектор - через резистор к положительному выводу источника питания, а база - к одной обкладке времядадающего конденсатора и через второй резистор к положительному выводу источника питания, транзистор типа р-тт-р эмиттер которого подключен к положительному выводу источника питания, коллектор- черед обмотку исполнительного устройства к отрицательному выводу источника питания а база - к точке соединения коллектора транзистора типа тт-р-й, с резистрром, и источник запуск- ющих импульсов с выходным конденсаторомОднако известное устройство потребляет большое количество энергии.11 елью изобретеция является уменьшение потребления энергии форлтирователел импульсов.) 1896050/26 21 (51) М. К Для этого в него введен дополнительный транзистор типан-р-Ь; эмиттер и коллектор которого подключены соответственно к эмиттеру и коллектору первого транзистора типа В-р-П а база - к выходному конденсатору источника запускающих импульсов, при этом вторая обкладка времязадаюшего конденсатора подключена к точке соединения коллектора транзистора типа р-Я-р с обмоткой иснолните - льного устройства,На чертеже приведена принципиальнаяэлектрическая схема устройства.Формирователь импульсов содержиттранзистор 1 типа К-р-тт эмиттер .которого подключен к отрицательному выводу источника питания, коллектор - через резистор 2 к попожительнолу выводу источника пита 1 шя, а база - к одной О обкладке времязадаюшего конденсатора 3и через резистор 4 к положительному вы воду источника питания. Эл 1 иттер транзистора; 5 подключен к положительному выводу источника питания; коллокгор - черо 25 обмогку 6 к отрицагельному выводу источника питания, а база - к точке соедине-ния коллектора транзистора 1 с резистором 2,Эмиттер и коллектор транзистора 7соединены соответственно с эмиттероми коллектором транзистора 1. База транзистора 7 подключена к конденсатору 8источника запускающих импульсов, который подключается к клемме 8. Втораяобкладка конденсатора 3 подключена кточке соединения коллектора транзистора5 и обмотки 6 исполнительного устройства.формирователь импульсов работает следующим образом.В исходном состоянии транзисторы 1,5 и 7 закрыты, Конденсатор 3 заряжендо напряжения источника питания. Припоступлении импульса опорной. частотытранзистор 7, работающий в ключевом режиме, открывается, открывая при этомтранзистор Б. Конденсатор 3 начинаетразряжаться. Соотношение потенциаловна базе и эмиттере транзистора 1 меняется, транзистор 1 открывается, и в обмотку 6 исполнительного устройства поступаетимпульс тока.После окончания разряда конденсатора3 и выхода транзистора 1 из насыщенияначинает закрываться транзистор 5. Транзисторы 1 и 5 открываются только навремя формирования импульса, что позволяет схеме работать при малом потреблении энергии. Г 1 редмет изобретенияФ Ф 5 Формирователь импульсов, . содержащийпервый транзистор типа В-р- Ь, эмиттеркоторого подключен к отрицательному выводу, коллектор - через резистор к,положительному выводу источника питания, а 16 база - к одной обкладке времязадающегоконденсатора и через второй резистор кположительному выводу источник,а питания,транзистор типа р-В-р, эмиттер которогоподключен к положительному выводу ис точвика питания, коллектор - через обмотку исполнительного устройства к отри-цательному выводу источника питания,а база - к точке соединения коллекторатранзистора типа В р- ф с резистором, 2 О и йсточннкзапускающих импульсов свыходным конденсатором, о т л и ч а ющ и й с я тем, что, с целью уменьшения потребления энергии, в него: введендополнительный транзистор типа -р, М эмиттер и коллектор которого подключенысоответственно к эмиттеру и коллекторупервого транзистора типа И-р- ф, а база-квыходному конденсатору источниказапускающих импульсов, при этом вторая ЗО обкладка времязадающего конденсатораподключена к точке соединения коллектора транзистора типа р-В-р с обмоткойисполнительного устройства.481988 Составитель К) ЕРкиндиктор О Ст ощщ Текреди пРщцппщсцзп Еорре"тор 3 днисюпа Иза. М 83 ЗаказТираж едприятие Патент, Москва, Г, Бережковская наб., 2 ИИПИ Государственного комитета Совета М по делам изобретений и открыти Москва, 113035, Раушская наб., 4 2 Подписное стров СССР

Смотреть

Заявка

1896050, 21.03.1973

НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЧАСОВОЙ ПРОМЫШЛЕННОСТИ

ЕФРЕМОВ АЛЕКСАНДР АЛЕКСЕЕВИЧ, ЧУМАКОВ ВАЛЕРИЙ АЛЕКСАНДРОВИЧ, ШПОЛЯНСКИЙ ВЛАДИМИР АЛЕКСАНДРОВИЧ, ОМЕЛЬЧЕНКО ЛАРИСА ГЕРМАНОВНА

МПК / Метки

МПК: H03K 3/26

Метки: импульсов, формирователь

Опубликовано: 25.08.1975

Код ссылки
