Бабенко

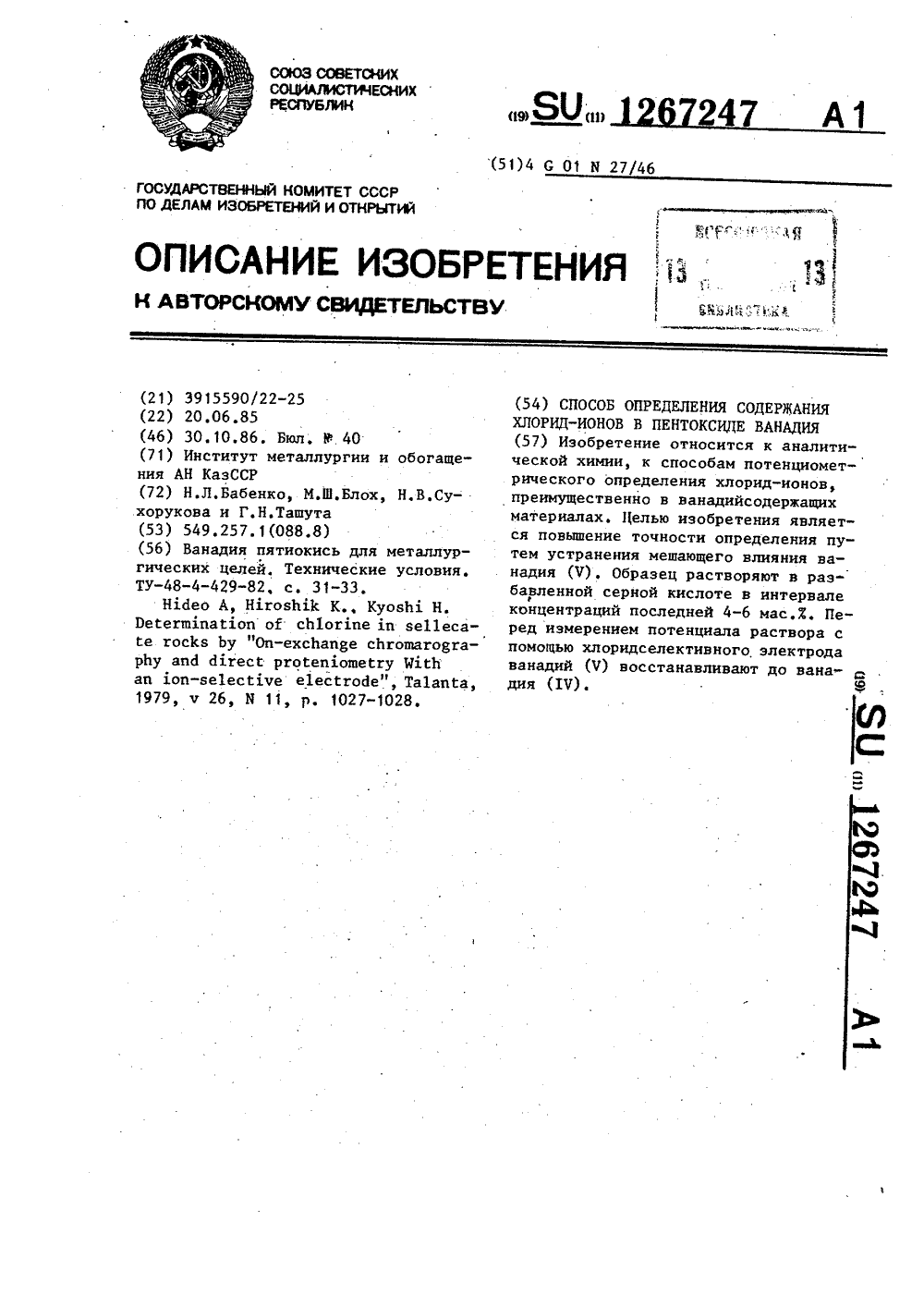

Номер патента: 1267247

Опубликовано: 30.10.1986

Авторы: Бабенко, Блох, Сухорукова, Ташута

МПК: G01N 27/46

Метки: ванадия, пентоксиде, содержания, хлорид-ионов

...М.Демчик Редактор М.Митейко Заказ 5764/39 Тираж 778 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ф, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4,Изобретение относится к аналитической химии и может быть использовано для контроля качества пентоксида ванадия.Цель изобретения - повышение точности определения путем устранения мешающего влияния ванадия (Ч). П р и м е рНавеску 2 г оксида ванадия (Ч), содержащего примеси Ре, 1 О Я 1., Мп, Сг, Я, Р, АЯ, С 1, помещают в мерную колбу на 50 мл и приливают 57.-ную серную кислоту. Одновременноготовят растворы для построения градуированного графика. Разложение ве дут 2 ч в закрытой колбе на водяной...

Номер патента: 1266855

Опубликовано: 30.10.1986

Авторы: Бабенко, Овчаренко

МПК: C11B 3/06

Метки: жирных, жиров, кислот, свободных

...как единственный щелочной реагент берут с избытком, из-эа чего увеличивается степень омыления нейтрального жира.При использовании в растворе ед-. кого натра кислой натриевой соли ортофосфорной кислоты (дигидроортофосфат натрия ИаНРО гидроортофосфата натрия Ма ПРО) как дополнитель. ного щелочного реагента, поставленная цель не будет достигнута. Дигидроортофосфат натрия обладает кислыми свойствами, а гидроортофосфат проявляет лишь слабые щелочные.свойства. Поэтому при отсутствии дополнительного избытка едкого натра в растворе его смеси с кислой натриевой солью ортофосфорной кислоты нельзя достичь полной нейтрализации свободных жирных кислот в жире, что препятствует эффективному разделению фаз и ведет к увеличению потерь нейтрального...

Номер патента: 1262100

Опубликовано: 07.10.1986

Авторы: Бабенко, Баннов, Болштянский, Щерба

МПК: F04B 25/00

Метки: вертикальный, компрессор, поршневой

...камеры 4 сжатия поршень 5 и рубашку охлаждения, образованную закрепленным на цилиндре 1 кожухом 6, в котором установлен кольцевой плунжер 7, разделяющий объем последней на газовую и гидравлическую полости 8 и 9. При этом камера 4 сжатия при помощи трубопроводов О и 1 с клапанами 12 и 13 подключена к газовой полости 8, В цилиндре 1 выполнены окна 14, сообщаюшие камеру 4 сжатия с газовой полостью 8 в крайнем верхнем положении поршня 5, Плун - жер 7 подпружинен упругими элементами 15 со стороны газовой полости 8, подача охлаждающей жидкости в рубашку осушествляется через клапан 16, спив - через клапан 17.Поршневой вертикальный компрессор работает следующим образом,При положении поршня 5 в крайнем верхнем положении заканчивается...

Номер патента: 1261029

Опубликовано: 30.09.1986

Авторы: Бабенко, Богданов, Васильев, Киселев, Рабецкий

МПК: H01L 23/34

Метки: охлаждения, полупроводниковых, приборов, силовых

...17, а в горизонтальной - перегородкой 18 в виде полукольца.В перегородке 8 испарителя 1 могут быть выполнены отверстия 19 для крепления полупроводниковых приборов 20. Устройство заполнено рабочей жидкостью 21. При работе полупроводникового прибора тепло по перегородке 8 испарителя 1 передается к поверхности каналов 11, где кипит рабочая жидкость 21. Для интенсификации процесса кипения поверхность каналов 11 покрывается капиллярно-пористым покрытием 12. Образовавшиеся при кипении в каналах 11 пары рабочей жидкости по полости 9 и через патрубок 13 перемещаются по внутренней трубе 15 и трубе 4 в зазор 6 конденсатора, где происходит их конденсация. Движение паров жидкости с высокой скоростью в направлении резервуара 7обеспечивает...

Номер патента: 1260748

Опубликовано: 30.09.1986

Автор: Бабенко

МПК: G01N 13/00

Метки: времени, газа, минеральной, прилипания, пузырьку, частицы

...8, подъем которого ограничивается регулируемым упором 9.Способ осуществляют следующим образом.До включения прибора в работу вручную устанавливают частицу в заданном положении строго по центру пузырька, что легко достигается при увеличении в 10-50 раз. Затем подводят частицу к пузырьку так, чтобы они только соприкасались в центре пузырька. В этом положении жесткий упор 9 опускают до соприкосновения с коромыслом 8, Затем коромысло 8 и держатель 4 частицы опускают. Прибор готов к определению времени прилипания.Включают привод 1 торсионных весов 2, который поворачивает вал 3, и двигают снизу вверх с заданной скоростью минеральную частицу, закрепленную держателем 4 в заданном положении, одновременно включают кинокамеру 5 и ведут скоростную...

Номер патента: 1260303

Опубликовано: 30.09.1986

Авторы: Бабенко, Меркулов, Новиков, Розов

МПК: B65G 19/28

Метки: конвейера, рештаков, скребкового, соединения

...конструкции и монтажа устройства,На фиг. 1 схематически изображено устройство для соединения рештаков скребкового конвейера, вид сбоку; на фиг. 2 разрез Л - А на фиг. 1; на фиг. 3 - разрез Б- Б на фиг. 2.Устройство для соединения рештаков скребкового конвейера, состоит из колодок 1 и 2, соединенных соответственно с боковинами 3 и 4 рештаков и расположенных в углублениях 5 и 6 боковин, и соединительгого стержня 7 с головками 8 и 9. В колодках 1 и 2 имеются гнезда О и 11 для размещения головок 8 и 9 соединительного сгержня 7. Запираю 1 ций элемент выполнен в виде С-образной серы и 12, которая установлена в цилиндрическом отверстии 13 ребра 14 с возможностью размещения между ее концами ребра 14 и упора в нее головки 8 соединительного...

Номер патента: 1258426

Опубликовано: 23.09.1986

Авторы: Бабенко, Балабаев

МПК: A62B 1/16

Метки: вертикальных, лестницах, работе, страховки

...ности работы путем снижения сил инерции при падении работающего. На фиг. 1 представлено устройство, общий вид; на фиг. 2 - то же, разрез.Устройство для страховки, содержащее вращающийся блок 1, навитый на натянутый параллельно лестнице страховой трос 2 и смонтированный на блоке ограничитель 3 скорости в виде подпружиненных элементов 4 и упоров 5, имеет каркас.б с центральной резьбовой осью 7, закрепленной внутри него, и подпружиненные пружинами 8 тормозные колодки 9, размещенные симметрично относительно центральной оси каркаса на его боковой поверхности, при 20 этом врагцающийся блок установлен внутри каркаса с возможностью вращения вокруг оси.Кроме того, устройство имеет скобу 10 для крепления его к страховому поясу работающего,...

Номер патента: 1258395

Опубликовано: 23.09.1986

Авторы: Бабенко, Гладенко, Макоха, Рудаков

МПК: A61B 18/02

Метки: замораживания, локального, ткани

...4, механизм для регулировки подачи жидкого хладагента 5, Полость емкости 1 выполнена сужающейся к низу, на внешней поверхности нарезана резьба для крепления крышки 2. Корпус емкости изготовлен из двух слоев: внутренний 6 - из пенопласта, а внешний - обечайка 3 - металлический. В нижней части емкости 1 с натягом установлена внутренняя обечайка 7, выполненная в виде усеченного конуса, нижняя часть которой переходит в цилиндр, а на внутренней поверхности нарезана резьба для крепления криоаппликатора 4, обладающего низким коэффициентом теплопроводности, который имеет сквозное центральное цилиндрическое отверстие и выполнен в виде усеченного конуса,установленного большим основанием наружу Отношение диаметра отверстия к диаметру...

Номер патента: 1255963

Опубликовано: 07.09.1986

Авторы: Бабенко, Крючков, Ревякин, Рощин, Чернышов

МПК: G01R 29/16

Метки: коэффициента, несимметрии, систем, трехфазных, энергетических

...Азамыкает ключ Фазь й , пропуская еена вход суммирующего усилителя, вэтот момент ключ фазы ( еще замкнут,и на выходе суммирующего усилителяприсутствует напряжение Фазы СВ момент времени 1 размыкается ключ2Фазы С и на выходе суммирующегоусилителя будет инвертированное напряжение фазы В В момент временизамыкается ключ фазы Ь , пропуская5ее на вход усилителя, но в этотмомент еще замкнут ключ Фазы 4 и навыходе усилителя будет напряжениефазь 1 Д . В момент времени С размыкается ключ фазы А и на выходеусилителя будет инвертированноенапряжение Фазы С В момент временизамыкается ключ фазы Сно н этот момент еще замкнут ключфазы В , и на выходе усилителя будетнапряжение фазы В , В момент времениразмыкается ключ Фазы В и на выбходе усилителя...

Номер патента: 1254343

Опубликовано: 30.08.1986

Авторы: Бабенко, Пирог, Шаповалова

МПК: G01N 1/20

Метки: анализа, металлов, металлографического, образцов, порошков, приготовления, сплавов, ультрадисперсных

...материалов необходимо контролировать свойства исходных порошков по микроструктуре и тонкой структуре не только по сечению частиц порошка, но и по поверхности,Целью изобретения является повышение точности металлографического анализа.Для изготовления образцов, согласно предлагаемому способу, наиболее применимы порошки Фвакаий мень;ше 0,1 мм.Порошки указанных Фракций сложно изучать при изготовлении образ- цов существующими способами даже по поперечному сечению в шлифе,так как частицы их комкуются, сливаются. и их сложно смешать со связующим, а при полировке шлифа происходит выкрашивание частиц.Порошок изучаемого металла или его сплава смешивают с дкспергато" ром, в качестве которого можно испольэовать водные растворы глицерина, глицерин,...

Номер патента: 1252571

Опубликовано: 23.08.1986

Авторы: Бабенко, Ветеха, Дузь, Журавлев, Линицкий, Обоскалов, Пасечник, Перский, Рабинович, Солопий

МПК: B65G 19/22, F16G 13/00, F16G 13/06 ...

Метки: забойного, конвейера, тяговая, цепь

...цепь по п. 1, о т л и ч а ю щ а я с я тем, что соотношение осей овала находится в пределах 1:1,5.1 Л 52571 овала сечения вертикального звена расположена в плоскости, перпендикулярной плоскости звена, а большая ось овала сечения горизонтального звена расположена в плоскости,оставитель Е.Токмакоехред Э.Чинар.Сирохман ррек дактор А.Шандор Подписноеного комитета СССРений и открытий5, Раушская наб д. 4/5 Тираж 880Государствеелам изобре Москва, ЖЗаказ 4608/3 ВНИИПИпо д113035 роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,зобретение относится к машино - строению, в частности к области забойньх скребковых конвейеров, предназначенных для транспортирования угля из очистных забоев шахт.Цель изобретения - повышение...

Номер патента: 1250822

Опубликовано: 15.08.1986

Авторы: Бабенко, Воронов, Кораблева, Левкович, Сломов

МПК: F28D 7/02, F28F 9/22

Метки: теплообменник

...распределения в межтрубном пространстве двухфазной среды и повышение эксплуатацИонных характеристик теплообменника. 10На фиг. 1 приведен предлагаемый теплообменник, общий вид, на фиг.2 сечение А-А на фиг. 1; на фиг, 3 сечение Б-Б на фиг, 1.Теплообменник содержит корпус 1 15 с размещенным в нем пучком витых труб 2, закрепленных в трубных досках 3 и 4, подводящие 5 и 6 и отводящие 7 и 8 патрубки сред трубного и межтрубного пространств и распредели тель 9 среды межтрубного пространства. Распределитель 9 выполнен в виде системы радиально установленных перфорированных трубок, выполненных с переменным сечением, уменьшающимся к оси корпуса. Суммарная площадь перфораций трубок равна суммарной площади 221поперечного сечения подводящих...

Номер патента: 1249421

Опубликовано: 07.08.1986

Авторы: Бабенко, Бердышев, Бурьян, Ларичкин, Миневич

МПК: G01N 25/32

Метки: локальной, металлов, неоднородности, сплавов, термоэлектрического

...следующимобразом,Для контроля партии иэделий устройство необходимо подготовить.Многоэлектродный датчик 1, в которомрасположение горячих электродов 5 10 15 20 25 ЭО 35 40 чего на конце толкателя ус тановлены захват 16 иэделия и поворотный механизм 17 1 з.п.ф-лы, 1 ил. соответствует точкам поверхности,подлежащей контролю, закрепляетсяв холодном электроде 5, выполненномв виде стакана с отверстием дляпрохождения горячих электродов 1, Вхолодном электроде 5 устанавливаютсянаправляющие 6, выполненные в соответствии с наружным контуром контролируемого изделия 18. Затем включается электрическая схема нагревагорячих электродов и вода для охлаждения холодных концов электродовдатчика 1. При достижении горячимиэлектродами заданной температурыв...

Номер патента: 1248871

Опубликовано: 07.08.1986

Авторы: Бабенко, Бухановский, Ененко, Коротков

МПК: B60T 13/22, B61H 9/02

Метки: тележка, тормозная

...установлен ограничитель 8 скорости, соединенный с канатом 9 управления с закрепленными на нем упорами 10.Тормозные рычаги 4 удерживаются в транспортном положении механизма срабатывания, обеспечивая зазор а между тормозными колодками б и стенкой монорельса 7. Механизм срабатывания выполнен в виде разъемной стяжки 11 и механизма 12 фиксации, соединенного с расцепителем 13. Между тормозными рычагами и внутри рабочей пружины 5 смонтирована взводная ось 14 с винтовой нарезкой.Разъемная стяжка 11 (фиг. 2 и 3) может быть выполнена из двух тяг 15 и 16, шарнирно закрепленных на тормозных рычагах 4 и соединенных между собой клиновым упором7. При этом механизм 12 фиксации состоит из двуплечего рычага 18 с возвратной пружиной 19, на одном конце...

Номер патента: 1247625

Опубликовано: 30.07.1986

Авторы: Бабенко, Безинов, Минасян, Ситников

МПК: F22B 37/20

Метки: газоплотной, жесткости, коробкой, котла, крепления, поясов, узел, экранов

...и рабочем состояниях.":Узел крепления поясов жесткости с газоплотной коробкой экранов котла содержит стержни 1 и 2, установленные подугломр и 1 к плоскости соответственно стейок 3 и 4 коробки и шарнирно соединенные одними концами с балками 5 и 6 поясов жесткости, а другими - через общий шарнир 7 и промежуточное устройство, выполненное в виде установочных звеньев 8 и 9 со стенками 3 и 4, причем установочные звенья 8 и 9 фиксируют общий шарнир 7 на линии пересечения стенок З.и 4 в рабочем состоянии, а длина 1 "и Г и углы 8 иустановки стержней в холод- ном состоянии определяются из соот- ношений 47625 3и д втепловые деформацииСт 3 гч 1стенок 3 и 4, имеющихдлину гЬ и Ь соответ"ственно.Стенки .3 и 4 соединены в скошенномуглу экраном...

Номер патента: 1245336

Опубликовано: 23.07.1986

Авторы: Аладко, Бабенко, Елохина, Мордвинова, Сидоренков

МПК: B01J 37/00, B01J 37/34

Метки: гранулирования, катализатора, окисного

...0,5 мл силиказоля, Полученную систему встряхивают с частотой19 Гц в течение 3 мин, затем гранулыотделяют от аполярной среды и сушат,Выход мелкой сферы диаметром 0,2 - 200,5 мм составляет 43-55%.Соотношение 225:1:1,4, ПлотностьрСС 1 1,6 г/см, Плотность силиказоля 1,2 г/см. Разность плотностей0,4 г/см. 25П р и м е р 14 (на запредельныезначения). К 38 мл четыреххлористогоуглерода одновременно добавляют0,88 г катализаторного порошкаИК-4 и 0,5 мл силиказоля, По,пученную смесь встряхивают в .течение 3 минс частотой 19 Гц. Гранулы отделяют исуша, Выход гранул диаметром 0,20,5 мм составляет 62-73%. Соотношение 96:1:1,4. Плотность СС 1, 1,6 г/смПлотность силиказоля 1,2 г/см . Разность плотностей 0,4 г/смП р и м е р 15 (на запредельныезначения)...

Номер патента: 1241245

Опубликовано: 30.06.1986

Авторы: Аграновский, Бабенко, Николаев, Омаров, Тищенко

МПК: G06F 13/00

Метки: внешними, вычислительной, многопроцессорной, системы, сопряжения, устройствами

...эле"ментов 2 может осуществляться как пован на связь с внешними устройствами. В этом случае по шине 37 устанав-.ливается в единичное состояние триггер 33, сигнал с этого триггера пошине 18 поступает в соответствующийблок 5. Блок 5 в случае поступленияв него нескольких запросов от коммутирующих элементов данной строки дает разрешение на использование интерфейса с внешними устройствами, старшему по приоритету. При этом он по выходу 19 выдает сигнал разрешения,обмена, т,е, устанавливается триггер 32соответствующего элемента 2 в единичное состояние. Триггер 32 и 33 остаются в единичном состоянии все времяработы коммутирующего элемента 2,Единичный сигнал с выхода триггера32, выдаваемый по шине 45, осущест.- 20вляет (через элемент ИЛИ 51)...

Номер патента: 1232283

Опубликовано: 23.05.1986

Авторы: Бабенко, Бойко, Колотилин, Шумило

МПК: B02C 25/00

Метки: двухстадийным, измельчения, мокрого, циклом

...осуществляетсяФизико-механических свойств исходной. регулятором 2 путем подачи на блокруды, не внося дополнительных возму- . 4 управления двигателем 5 приводащений в технологический йроцесс. 5 питателя управляющего сигнала в заНа чертеже Приведена блок-ехема виспмости от рассогласования на егоустройства, реализующего способ уп- входе. сигналов от задатчика 3 расхорайлеиия двухстадийным циклом мокро- да руды и датчика 1 текущего расхого измельчения. да руды. Сигнал, корректирующий заданное значение расхода руды, постустро ство содержит датчик 1 те- пает на вход задатчика 3 с выхода,кущего значения расхода руды, регулятор 2в - регулятора 7 в зависимости от раслятор расхода руды, задатчик 3согласования на его выходе сигналоврасхода руды,...

Номер патента: 1231438

Опубликовано: 15.05.1986

Авторы: Бабенко, Волковский, Ляшенко, Писаренко

МПК: G01N 17/00

Метки: агрессивных, высоких, давлениях, исследования, механических, свойств, средах, температурах

...катушки 19 и 25 ЗО 35 40 45 50 55 охлаждаемого медногосердечника 20 и предназначенная для вращения электрической дуги, возбуждаемой между электродами 14 и 15, На нижней крышке 8 вдоль оси камеры 6 закреплен экран, выполненный в виде набора концентрических колец 21, устновленных с зазором друг относительно друга, Камера 6 снабжена предохранительным клапаном 22 и соединена с системой 23 подачи агрессивной среды через штуцер 24, Установка снабжена контрольно-измерительной аппаратурой 25, предназначенной для поддержания заданной температуры и нагрузки на образце 11, а также регистрации параметров разрушения образца 11,Установка работает следующим образом. Закрепляют испытуемый образец 11 в захватах 9 и 10. С помощью подъемного...

Номер патента: 1231233

Опубликовано: 15.05.1986

Авторы: Бабенко, Говорухин, Филипчик, Черыгов, Ширяев

МПК: E21F 1/08

Метки: большой, выработок, проветривания, протяженности, тупиковых

...СССРрытийнаб., д. 4/5Проектная, 4 тель Л. СероВерес ного ком ит ений и от Раушская Ужгород, уИзобретение относится к горной промышленности и может быть использовано для проветрирования горных выработок,Цель изобретения - повышение эффективности проветривания и улучшение условий труда горнорабочих в призабойном пространстве за счет увеличения дальнобойности воздушной струи в нагнетательном режиме проветривания и обеспечения возможности регулирования скорости истечения воздушной струи,На фиг.1 изображено устройство для проветривания тупиковых выработок большой протяженности; на фиг.2 - узел 1 на фиг.1. Устройство состоит из турбовоздуходувки 1 и управляемых задвижек 2, соединяющих ее с воздухопроводом 3, призабойная часть...

Номер патента: 1224686

Опубликовано: 15.04.1986

Авторы: Бабенко, Бешенков, Утенкова

МПК: G01N 23/20

Метки: изучения, кинетики, материалах, превращений, фазовых

...дифракционных кривых. После изучения структурных превращений при выбранных температурах устанавливают зависимость структурных изменений от времени изотермической выдержки.Предлагаемый способ изучения кинетики Фазовых превращений был применен в высокотемпературной рентгеновской камере, установленной на рентгеновском дифрактометре и содержащей стакан с подающим и приемным барабанами и механизмом перемотки образца.В качестве примера осуществления предлагаемого способа приводятся результаты изучения диаграммы иэотермического превращения аустенита в Феррит и цементит стали ЗОХ 13.На фиг. 1 показано изменение вида дифрактометрических кривых; на Фиг. 2 - диаграмма изотермического превращения аустенита.В нагревательном элементе обраоч эец...

Номер патента: 1224413

Опубликовано: 15.04.1986

Авторы: Бабенко, Волчинский, Потапов, Шабельник

МПК: B65G 19/18, E21F 13/08

Метки: конвейера, скребкового, стопор, тяговых, цепей

...1 тяговых цепей 2 конвейера содержит кулаки 3, снабженные выс тупамп 4 с опорными 5 и торцовыми б плоскостями. Кулаки 3 также имеют плоские упорные части .7,.расположенные под углом к опорным плоскостям 5 .выступов 4. Кулаки 3 стопора 1 сое сдиддены между собой стержнем 8, 2 кулаках 3 стопора 1 выполнены сквозные пазы 9 для вертикальных звеньев цепей 2 и закрытые снизу гнезда для горизонтальных звеньев цепей 2. 25Из условия обеспечедгня устоддчддвости стопора и исключения его.заклинивания тангенс угдда,сК выбирается из неравенстваЭОВ + 11 й - 1 д(К- %)П ц - ддс 1, , ) ач ч а6 + е) й.1 - Е Ггде с - угол наклона плоских упорных35частей кулаков к опорнымплоскостям выступов;В - расстояние от гочки контакта стопора 1 .с направляющей40до...

Номер патента: 1224348

Опубликовано: 15.04.1986

Авторы: Бабенко, Долгих, Серебряная

МПК: C22B 47/00

Метки: извлечения, марганца, руд

...относится к биотехнологии и может быть использовано для .извлечения марганца из марганцевых Целью изобретения является повышение скорости процесса и его удешевление.П р и м е р 1. В конусные установки, объемом 1 л помещали 300 мл середы (0,057. сернокислого аммония,7 псиломеналаср 2составляет 1,056 г/л в сутки, чтопревышает скорость вьпцелачивания чистых псиломеналовых руд в 2,1 раза.Следовательно, ведение процесса вьпцелачивания псиломелановых руд в присутствии пиролюзита обеспечивает увеличение скорости вьпцелачивания псиломелановых руд более чем в 2 раза. При этом расход глюкозы остается таким же, как и при вьпцелачивании чистых псиломелановых руд. Таким образом при вьнцелачивании смеси псиломелановых и пиролюзитовых руд...

Номер патента: 1221243

Опубликовано: 30.03.1986

Авторы: Бабенко, Серебряная, Тырыгина

МПК: C12P 7/48

Метки: кислоты, лимонной

...приводит к уменьшению скорости продукции кислоты Кислотность среды также оказывает 20 влияние на скорость продукции лимонной кислоты, которая максимальна при рН культуральной жидкости 5,5-6,0 и снижается по мере увеличения кислотности среды. Поэтому предложено 25 проведение ферментационного процесса при рН, равном 5,5-6,0, что достигается постоянным введением в среду культивирования известкового молока в количествах, достаточных для под- З 0 держания этого значения рН.Одновременно этим обеспечивается совмещение этапа ферментации с этапом осаждения лимонной кислоты. 3На чертеже даны кривые скорости продукции кислоты при различном первоначальном содержании гидрола в среде.П р и м е р. В ферментер помещают питательную среду...

Номер патента: 1214445

Опубликовано: 28.02.1986

Авторы: Бабенко, Бондаренко, Ломакин, Сухих, Тертычный

МПК: B29B 17/02

Метки: автопокрышек, изношенных, переработки

...покрышки 11 и беговая дорожкаподвергаются локальным деформациямизгиба между смещенными относительно друг друга ребрами 7 и 8 матри -цы 3 и пуансона 4. Охрупченная охлаждением резина при этом растрескивается и осыпается с вязкого каркаса (текстиль и металлокорд) Повторяющиеся воздействия пуансона 4на покрышку 11 практически полностью снимают резину с бековой дорожки, оголяя при этом металлокорд, ис боковин покрышки, покрышка теряет жесткость и сминается, По мерепотери высоты покрышки ход пуансо -на 4 увеличивается, благодаря чему разрушению подвергается и бортовое кольцо - оно растрескивается до состояния, когда проволока бортового кольца может быть легко отделена от тканевого корда, Упругое ударное воздействие подвижной части кузнечного...

Номер патента: 1214047

Опубликовано: 28.02.1986

Авторы: Агарев, Бабенко, Ганин, Макаров, Пальмин, Петров, Судзиловский, Эпштейн

МПК: A21C 9/06

Метки: начинкой, полуфабрикатов, теста, формования

...изделий иэ слоеного теста.Повыш ние прочности эащипа изделий достигается посредством выполнения лезвий формующих ячеек устройства с полками для соединения изделий; расположенных у оснований лезвий по всему периметру ячеек, и соотношения высоты лезвия к ширине полки, составляющего 0,2-0,6.На фиг. 1 изображено устройство для формования полуфабрикатов иэделий иэ теста с начинкой, общий вид, на фи, 2 - формообразующая ячейка с лезвием.Устройство для формования полуфабрикатов изделий из теста с начинкой содержит корпус 1 с формообразующими ячейками 2, опорные ножи 3, приспособпения 4 и 5 для переворачивания устройства, перегородки б между ячейками 2, лезвия 1, имеющие режущие кромки 8, полки 9 для соединения изделийрасположенные у основания...

Номер патента: 1213499

Опубликовано: 23.02.1986

Авторы: Бабенко, Кривич, Лебедев

МПК: G09G 1/16

Метки: графической, индикатора, информации, отображения, телевизионного, экране

...5, блок 6управления и блок 7 формированияграфического изображения.Блок 2 выделения первого и последнего импульсов последовательности содержит блок 8 задержки, инверторы 9 и 10, элементы И-НЕ 1114 и триггер 15.Блок 3 коррекции длительностивидеосигналов содержитйЗ -триггер16,элемент НЕ 17 и элемент ИЛИНЕ 18.Устройство работает следующим образом,Из блока 1 памяти импульсы, носящие информацию об изображении,поступают на информационный входблока 2 выделения первого и последнего импульсов информационной последовательности. При отображении горизонтальных отрезков графиков первый импульс информационной последовательности управляет первым входом триггера 16 блока 3 коррекции длительности видеоимпульсов, а последний - вторым входом...

Номер патента: 1207855

Опубликовано: 30.01.1986

Авторы: Бабенко, Бухановский, Ененко, Коротков

МПК: B60T 13/22

Метки: тормозное

...положении,на Лиг.3 " то же, предохранительныйловитель при взводе тормозных колодок.Тележка с тормозным устройствомсостоит из корпуса 1, перемещающегося на опорных катках 2 по монорельсу 3, механизма 4 срабатывания,ограничителя скорости 5, прицепныхустройств б, рабочей пружины 7 с направляющей осью 8, рычагов 9,тормозных колодок 10, предохранительного ловителя 11, блокировочного упора 12, пружины 13 и промежуточных рычагов 14,Работа тележки осуществляетсяследующим образом.При автоматическом (от ограничителя скорости 5) или ручном включении механизма срабатывания приводят в действие рабочую пружину 7,которая поворачивает рычаги 9, шарнирно закрепленные в корпусе 1 тележки, и прижимает тормозные колодки 10 к вертикальной стенке...

Номер патента: 1203592

Опубликовано: 07.01.1986

Авторы: Бабенко, Игнатьев, Мызгин, Неклюдов, Нестеров

МПК: G11C 11/40, G11C 7/00

Метки: запоминающее

...источника 5 тока. Выходы первого 3 и второго 4 дешифраторов выборки столбцов подключены соответственно к базам первых 13 и вторых 14 транзисторов усилителей считывания. 35В качестве элемента 1 памяти в запоминающем устройстве может быть использован триггер ИЛИ типа, состоящий из первого 15 и второго 16 транзисторов первого типа проводимости с перекрестно связанными базовыми и коллекторными выводами, третьего7 и четвертого 18 транзисторов второго типа проводимости и первого 19 и второго 20 резисторов, первые выводы которых являются входом элемента памяти. Второй вывод резистора 19 подклкчен к эмиттеру транзистора 15 и к базе транзистора 17, а второй вывод резистора 20 соединен с эмиттером транзистора 16 и с базой транзистора 18. Эмиттеры...

Номер патента: 1201337

Опубликовано: 30.12.1985

Авторы: Бабенко, Белоног, Карпенко, Колесник, Кушнарев, Райхел, Свинаренко, Смык, Солок, Точеный

МПК: C22B 1/16

Метки: агломерационной, загрузки, конвейерную, машину, шихты

...это придает агломерату .пониженную прочность.На участках, где спекание идетс недостаточной скоростью.движения газа в слое, горение топливаидет с низкимн температурами, врезультате образуется плохо спеченный агломерат.Для повышения равномерностигазодинамических параметров .слояагломерационной шихты по ширинемашины в начальный период процесса спекания предварительно вьщеленнаямелкая часть шихты подается в пространство над слоем шихты, в зону начала фильтрации воздуха перед5 зажиганием. Мелкая шихта, попадаяв это пространство, подвергаетсявоздействию просасываемого воздуха и преимущественно увлекается воздушными потоками на участкислоя шихты с повышенной газопроницаемостью. Частицы шихты запираютимеющиеся каналы и...
