B66C — Подъемные краны; грузоподъемные элементы, используемые в кранах, кабестанах, лебедках и т.п.

Номер патента: 361966

Опубликовано: 01.01.1973

Авторы: Егоров, Егорова, Никитин, Рачковский, Шапиро

МПК: B66C 1/10

Метки: грузозахватная, подвесная, траверса

...4 с возможностью продольного перемещения относительно балки 1. Захват переме 15 щается установленным между направляющими 10 силовым цилиндром 13, шток 14 которого связан с площадкой 12. Площадка 12под воздействием силового цилиндра 13 мо-жет перемещаться, благодаря чему общая20 длина грузозахватной траверсы в процессе ра-боты может изменяться. На площадках 9 и 12предусмотрены упоры 15.Работа с помощью предлагаемой траверсыосуществляется следующим образом,25 В исходном положении рычаги б разведены,а площадка 12 находится в крайнем правомположении с упором в направляющие 10.Строительный элемент 3, например панель,подвешивают к подвескам 2 балки 1. Затем30 грузоподъемной машиной перемещают траверсу вместе с панелью к месту монтажа - к...

Номер патента: 361967

Опубликовано: 01.01.1973

Авторы: Валаев, Гуркин, Кузнецов, Левин, Лелейкин

МПК: B66C 1/28

Метки: траверса-кантователь

...длины 6 имеется тяговая10 цепь 9.Балка 1 имеет проушину 10 для навешивания ца крюк грузоподъемного механизма, несколько отверстий 11 для присоединения серег2 с тягами к балке 1 при различной ширине15 груза,Тяга постоянной длины 4 имеет удлинитель12 для облегчения закрепления захватных элементов с грузом.Основными частями тяги 5 переменной дли 20 ны являются: привод 6 изменения длины вкорпусе 13, состоящий из зубчатой передачи14, винта 15 и гайки 16, шток 17, тяговое колесо 18 и тяговая цепь 9.Траверса-кацтователь работает следующим25 образом.Вначале согласно ширине груза устанавливаются серьги 2 и подвески 3 с тягами 4 и 5в отверстие 11 и закрепляются пальцами 7 и 8на балке 1. Затем траверса-кантователь наве 30 шивается проушиной 10...

Номер патента: 361969

Опубликовано: 01.01.1973

Автор: Молостов

МПК: B66C 1/34

Метки: грузовой, крюк

...оставаться в вертикальном положении, а крюк, опускаясь, выходит из зацепления со скобой 12.ения преимущественв с подвесной установленной ка,ечиваюттуза.захватай частиа стаобеспцепки гескоголщеннооны зевагнит,крюкады крю чека снабка пле 20 щественно для меесной скобой, снабленной чекой для отлкчаюа 1 ийся тем автоматического занижней утолщенной ва установлен плочека шарнирно уси снабжена высту- а плечом,30 Известны грузовые крюки, но для металлических сосудо скобой, снабженные шарнирно чекой для перекрытия зева крюОднако известные крюки не автоматического захвата и отДля обеспечения автоматич и отцепки груза на нижней уто предлагаемого крюка со стор новлен плоский постоянный шарнирно установлена на роге жена выступающим за преде, чом. На...

Номер патента: 361970

Опубликовано: 01.01.1973

Авторы: Бел, Бусаров

МПК: B66C 1/38

Метки: грузозахватное

...штоке которого жестко закреплена гайка 3, охватывающая винт 4, нарезанный на востовике верхней крышки б силового цилиндра б, вращающегося во втулках 7, запрессованных в корпусе 1. Силовой цилиндр 6 зафиксирован относительно корпуса 1 шариками 8, помещенными в кольцевой проточке на гильзе 9 и втулке 7. Шарики 8 введены в кольцевую канавку через отверстие в корпусе 1, закрытое винтом 10. В цилиндр 6 жидкость подводится через отверстия 11 в корпусе 1, отверстия во втулках 7 и кольцевые канавки с отверстиями 12 на гильзе 9. Челюсти И крепятся пальцами 14 и траверсе 16, жестко закрепленной на переднем конце цилиндра б, шток 16 которого шарнирно связан с челюстями И посредством тяг 17. Грузозаватное устройство пальца 18 шарнирно крепится к...

Номер патента: 361971

Опубликовано: 01.01.1973

Авторы: Вител, Иванов, Каверзин, Нгно

МПК: B66C 13/12, F16L 53/00

Метки: гидроприводе, жидкости, лесопогрузчика, объемном, рабочей, температуры

...за- хоИзвестны устройства, в которых использу. ется тепло выхлопных газов двигателя внутреннего сгорания для разогрева масла.Это устроиство включает выхлопную трубу с подвижной заслонкой и отверстием, соединяющимся трубопроводом с теплообменником масляного бака.Недостаток известных устройств состоит в том, что они не обеспечивают охлаждение рабочей жидкости в гидросистеме.Цель изобретения - обеспечение охлаждения рабочей жидкости в гидросистеме движением выхлопных газов, Достигается это тем, что в выхлопной трубе перед трубопроводом теплообменника установлена неподвижная заслонка.На фиг. 1 и 2 представлено предлагаемое устройство.Оно состоит из выхлопной трубы 1 трактора, имеющей подвижную заслонку 2 и специ. альную неподвижную...

Номер патента: 361972

Опубликовано: 01.01.1973

МПК: B66C 19/00

Метки: козловый, кран, пневмоколесный

...концевой звездочки гусеничной цепи.Портальный остов козлового крана образован опорными стоиками 1, несущими ригельО2, по которому перемещается грузовая тележка 3 с подъемным механизмом 4.Стойки 1 установлены на ведомой б и веду щей б ходовых тележках.Ведущие тележки б имеют вильчатую раму 7, на которой предусмотрены горизонтальные направляющие для ползунов 8, перемещаемых с помощью натяжных винтов 9, В ползунах 8 закреплены концы оси 10. Ступица 11 несет пневматические колеса 12, между которымисмонтирована ведущая звездочка 18, а такжезвездочку 14 цепной передачи, связывающей ее с установленными на стойке приводом 1 б механизма передвижения.Ведомые тележки 5 выполнены по аналогичной конструктивной схеме.На стойках 1 предусмотрены...

Номер патента: 361973

Опубликовано: 01.01.1973

МПК: B66C 19/02

Метки: козловый, кран, складной

...строения с опорой; на фиг. 3 - схема крана в исходном положении перед началом складывания опор; на фиг. 4 - складывание левой опоры; на 30 фиг. 5 - складывание правой опоры; на фиг. 6 - кран в положении транспортировки.Основнымн элементами крана являются пролетное строение 1 с подвижной вдоль него грузовой тележкой 2 и левая 3 и правая 4 опоры, которые снабжены ходовыми тележками 5. На одном из концов пролетного строения 1 предусмотрен кронштейн б, несущий шарнирно укрепленные силовой гидроцилиндр7 и каретку 8.Гидроцилиндр 7 также шарнирно соединен с башмаком 9, который в свою очередь жестко скреплен с кареткой 8. Башмак 9 и каретка 8 оборудованы роликами, которые перемещаются по направляющим опоры 4.С противоположной стороны...

Номер патента: 361974

Опубликовано: 01.01.1973

Авторы: Берман, Борзенко, Дзехцер, Кудр

МПК: B66C 23/00

Метки: консольный, кран, передвижной

...в и производить поузЛ на 25иг. 1; Изобретение относится ктранспортной техники, а иным консольным кранам.Известны передвижныесодержащие стрелу с монос опорной ходовой балкойроталь.Однако эти краны имсложную конструкцию.Цель изобретения - снщение изготовления и монконсольного крана. Для этого в предлагаемом кране к боковым стенкам стрелы жестко прикреплены соедини тельные элементы с фланцами, скрепляемыми посредством разъемного соединения с фланцами подкосов, Другие концы подкосов связаны фланцевым соединением с опорной ходовой балкой, 20Стрела и подкосы могут быть выполнены коробчатого сечения, а монорельс может быть жестко присоединен к нижнему поясу стрелы.На фиг, 1 показан предлагаемый кран, общий вид; на фиг, 2 - сечение по А...

Номер патента: 361975

Опубликовано: 01.01.1973

Авторы: Лехтцинд, Пашкевич, Туров, Шифрин

МПК: B66C 23/00

Метки: башенный, кран

...х сосгом.Эти соединения состоят из втулок с коническими отверстиями, закрепленных на верхних концах направляющих, и двух втулок, которые закреплены на нижних концах направляющих и в которых установлен фиксируемый в различных положениях штырь с коническим концом.На фиг, 1 изображено размещение кабины подъемника внутри башни предлагаемого крана; на фиг. 2 - соединение направляющих подъемника при заводке секции башни; на фиг. 3 - то же, при работе подъемника.Предлагаемый башенный кран с балочной стрелой, неповоротной башней и основной кабиной содержит подъемную кабину 1, размещенную внутри башни, состоящей из отдельных секций 2. Направляющие 3 подъемной кабины 1 прикреплены к раскосам панелей 4 и диагональным раскосам б посредством...

Номер патента: 362177

Опубликовано: 01.01.1973

Автор: Автор

МПК: B66C 13/54, F24F 7/04

Метки: вентиляции, кабины, мостового

...3 - узел сопряжения коробок сборников с воздуховодом.Устройство для подачи воздуха в кабину крана состоит из магистрального воздуховода 1, установленного вдоль подкранового пути, и подающего воздуховода 2, размещенного на мосту 3 крана. Воздуховоды снабжены кла панными затворами 4. На торце подающеговоздуховода 2 жестко закреплена коробка- сборник 5, а на кабине 6 - коробка-сборник 7, скользящая при перемещении кабины по подающему воздуховоду. Коробки-сборни ки 5 и 7 имеют вмонтированный внутри толкатель 8, закрепленный на шарнире 9. Воздух от приточной камеры поступает по магистральному воздуховоду 1 и далее через коробку-сборник 5, подающий воздуховод и ко робку-сборник 7 - в кабину 6. При перемещении крана или кабины вдоль крана...

Номер патента: 362719

Опубликовано: 01.01.1973

Авторы: Александров, Белов, Манюков, Пыжиков

МПК: B60P 1/54, B60P 3/40, B60R 27/00 ...

Метки: манипулятор

...изобретения является обеспечение самовытаскивация машины.Это достигается тем, что ца колонне мсццпулятора свободно установлен оарабац с грузовым канатом, имеющий привод от механизма поворота через муфту, расположецную между ведущим валом механизма поворота ц барабаном и сблокировацную со сцепцой муфтой,На фиг, 1 показан описываемый манипулятор; ца фиг, 2 - схема самовыталкивания лесозаготовительной машины.На поворотной колонне 1 гидромаццпулятора установлен барабан 2 лебедки для самовыталкивация с тросом 3. Привод барабана 2 осуществлец от реечного механизма 4 поворота через ведущий вал 5 механизма поворота, муфту 6, сблокировацную со сцепцой муфтой 7 механизма поворота колонны, управляемые одним и тем же рычагом 8 управления....

Номер патента: 362774

Опубликовано: 01.01.1973

Авторы: Карев, Крелин, Чалик

МПК: B66C 1/06

Метки: захват, магнитно-механический

...крана. Рама 3 с каретками 4 подвешивается к тележке крана.Каретки 4 установлены подвижно на горизонтальных направляющих 5, закрепленных в раме 8.Захватные лапы б пропущены сквозь отверстия в каретках 4 и могут свободно перемещаться в вертикальном направлении. Каретки связаны между собой приводом, например силовым цилиндром 7. На нижней плоскости рамы 8 закреплены поперечины 8 для ограничения подъема рамы 1.До начала работы посредством привода 7 разводят каретки 4, опускают магнитные шаибы 2 с рамой 1 на груз, включают электромагнитные шайбы и поднимают раму 1 с грузомдо упора в поперечины 8. При этом часть сво 5 бодно установленных захватных лап о упираются в верхнюю часть груза и поднимаются,скользя в отверстиях кареток 4 и не...

Номер патента: 362775

Опубликовано: 01.01.1973

МПК: B66C 13/48

Метки: грузоподъемных, кранов, механизмами

...фиг. 1 представлено предлагаемое устройство, общий вид, и разрез по А - А; на фиг, 2 - датчик с фиксатором; на фиг, 3 - 25 разрез по Б - Б на фиг. 2.На валу привода 1 автоматизируемого механизма установлен дополнительный барабан 2, на котором закреплен канат 8, связанный с ползуном 4, расположенным в корпусе 5 и опи рающимся на пружину 6. На ползуне 4 закреплена стрелка 7, передвигающаяся вдоль шкалы 8 и несущая на себе экранирующие пластины 9. На направляющих 10 и 11 установлены основания-фиксаторы 12, на которых закреплены бесконтактные датчики 18. Основания-фиксаторы состоят из рычага 14, защелки 15 и пружины 16, На направляющей 10 нарезаны зубья 17, с которыми входит в зацепление зуб 18 защелки 15, благодаря чему фиксируется...

Номер патента: 362776

Опубликовано: 01.01.1973

Автор: Авторы

МПК: B60J 5/06, B66C 13/52

Метки: дверь, кабины, сдвижная

...улучшает условия входа и выхода из кабины. В закрытом положении дверь удерживается в проеме замком б О известной конструкции. сдвижную ли другой странство Предмет изобретени ная дверьрана, содеррными элемнаправляюи нижней кем, что, с цтх качествза счет поГ-образной Сдвиж лового к ную опо щими с верхней щаяся т тационнь ма двери полненарь выполне мы, устан смонтирова нижней кр Изобретение представляет собойдверь кабины стрелового крана, имашины, имеющей ограниченное продля кабины.Известны сдвижные двери кабины автомобиля, содержащие панель, снабженную опорными элементами, взаимодействующими с направляющими, смонтированными в верхней и нижней кромках кабины.Изобретение позволяет значительно повысить эксплуатационные качества кабины и...

Номер патента: 362777

Опубликовано: 01.01.1973

Авторы: Бененсон, Березин

МПК: B66C 15/00

Метки: гашения, колебаний, крана, мостового, пролетного, строения

...пролетпои балки.В середине подтележечного рельса 1 установлен фиксатор 4, соединяющий рельс с про летной балкой 2. Торцы рельса остаются свободными.Фиксатор 4 выполнен в виде установленныхпо обе стороны рельса изогнутых пластин, связанных с рельсом болтовым соединением 5.20 Упругий элемент б прижима 3 установлен взакрепленной на пролетной балке 2 скобе 7, ограничивающей боковое и вертикальное смещение рельса.Упругий элемент б своим концом взаимодей ствует с подошвой подтележечного рельса, адругим концом закреплен с помощью болта 8 на скобе 7, От перемещения в горизонталь.ной плоскости упругий элемент б удерживается благодаря заклиниванию его кромок на 30 внутренних радиусах скобы 7. Скобы 7 уста362777 Х Узе Составитель М, Москалец Текред...

Номер патента: 362778

Опубликовано: 01.01.1973

Авторы: Митерев, Островский

МПК: B66C 17/06

Метки: всесоюс, пштно-пхьн

...перемещение вертикально расположенной штанги 6 вплоскости, перпендикулярной подкрановым30 путям 3. Такое выпщает его коэффективнои перегрузкнии техноловодства, на щественно упрояя вместе с тем, для перекладки при обслуживаассового произрокатных цехах. олнение крана су нструкцию, позвол использовать его и штучных грузов гических линий м пример в колесоп Изобретение относится к подъемно-транспортному машиностроению, а именно к мостовым кранам преимущественно для использования в технологических линиях поточного производства.Известны мостовые краны, содержащие размещенное на мосту крана приводное устройство для поступательного перемещения в плоскости, перпендикулярной подкрановым путям, вертикально расположенной штанги, несущеи...

Номер патента: 362779

Опубликовано: 01.01.1973

Автор: Киевское

МПК: B66C 23/10

Метки: крановой, положении, рабочем, раздвижной, стрелы, фиксации

...- обеспечить раздвижение и складывание стрелы с минимальным провисанием канатных оттяжек, создать более простую и надежную конструкцию устройства для фиксации раздвижной крановой стрелы,ЗДВИЖНОЙ КРАНОВОЙОЛОЖЕНИИ На чертеже изображено предлагаемое устройство.Оно содержит верхнюю канатную оттяжку1 и нижнюю оттяжку, выполненную из жест ких 2 и гибких 3 элементов, связанных междусобой.Верхняя оттяжка 1 закреплена на опорнойстойке 4, установленной на оголовке наружной секции 5 стрелы, и огибает уравнитель ные блоки 6; смонтированные на конце верхней внутренней секции 7, шарнирно сочлененной с нижней внутренней секцией 8 стрелы.Жесткие элементы 2 шарнирно соединены сопорной стойкой 4, и между ними и опорной 5 стойкой смонтированы...

Номер патента: 362780

Опубликовано: 01.01.1973

Авторы: Белевцев, Вител, Егнус, Механизации, Песоцкий, Проектно, Сидоров, Стронгин, Технической

МПК: B66C 23/30

Метки: грузоподъемный, кран

...стрелы кранНа поворо лена телеско из двух секц показанфиг. 2 а.тной платформе 1 крана установпическая стрела, которая состоитий - корневой 2 и выдвижной гоИзобретение относится к области подъемно- транспортного машиностроения, в частности к кранам с телескопическими стрелами, используемыми на строительно-монтажных работах, в стесненных условиях: на монтаже встроенных конструкций промышленных зданий, при установке технологического оборудования и т. п. Известны грузоподъемные краны, содержащие телескопическую стрелу, удерживаемую гибкой тягой, и несущую монтированный с возможностью фиксации в определенном положении двухконсольный гусек.В предлагаемом кране на хвостовой консоли гуська монтирован отклоняющий блок для проведенной параллельно...

Номер патента: 362960

Опубликовано: 01.01.1973

Авторы: Алексеев, Орлов

МПК: B66C 9/00, F16H 13/06

Метки: механизмов, передвижения, планетарный, преимущественно, привод, штабелеров

...неподвижного корпуса, Сцепная муфта предлагаемого привода выполнена с раздельно управляемыми фрикционами, один из которых установлен между валом промежуточного центральното колеса и коробкой, г другой - между указанным валом и неподвижным корпусом,На чертеже показана к еская схема предлагаемого привода,Приводной электродвигатель 1 укр ом корпусе 2. Посаженная на валу 1 шестерня 8 сцепляется с наружтым венцом 4 коробки 5. Последняя к сателлитов, образованный закрепа валу б сателлитами 7 и 8. фрикцион 15 связывает вал 14 с короба фрикцион 1 б - с корпусом 2.Фрикционы 15 и 1 б управляются раздПри замыкании фрикциона 15 вал 14, аколесо 9, скрепляются с коробкой 5.Планетарная передача оказываетсякированной, и вращение от...

Номер патента: 363649

Опубликовано: 01.01.1973

МПК: B66C 13/00

Метки: крана, люстиком, переходным, подвесного, стыкования, электрического

...мостика 2 и снабжен направляющими скосами 25. В стенках ловителя укреплена ось 2 б упора 27, снабженного кривошипом 28 и кронштейном 29, на котором предусмотрен нажимцой винт 30, воздействующий на шток концевого выключателя 31. На кронштейне ловителя укреплен концевой выключатель 32, срабатывающий при взаимодействии с кривошипом 28.Вьпслючатель 21 при срабатывании включает предупредительную сигнализацию, фиксирующую начало стьпсования, и блокирует питание привода механизма передвижения тележки. Выключатель 31 при срабатывании приводит в действие сигнальное устройство, разрешающее передвижение тележки, и включает питание привода последней. Выключатель 32 предназначен для отключения питания токоподвода со стороны мостика 2.При...

Номер патента: 363650

Опубликовано: 01.01.1973

Автор: Ихайлов

МПК: B66C 23/84

Метки: грузоподъемных, поворотное

...содержит корпус 1 с двумя гидроцилиндрами 2 и 3, поршни 4 и 5 которых соединены зубчатой рейкой 6, вза имодействующей с шестерней 7, установленной на поворотной колонке 8. Зубчатая рейка имеет цилиндрическую полость, в которой установлен неподвижный поршень 9, жестко соединенный своим штоком 10 с гидроцилинд ром 3. Поршень 9 разделяет цилиндрическую полость зубчатой рейки на две вспомогательные раоочие полости 11 и 12. Полость 11 сообщается через канал 13 в штоке с рабочей полостью 14 гидроцилиндра 3, а полость 12 через канал 15 и отверстие 16 в штоке 10 с рабочей полостью 17 гидроцилиндра 2. Рабочая жидкость подается в гидроцилиндры 2 и 3 вспомогательные полости 11 и 12 по трубопроодам 18 и 19. Для обеспечения жесткости...

Номер патента: 364544

Опубликовано: 01.01.1973

Авторы: Лизунов, Татаринов

МПК: B66C 1/10

Метки: захват, перегрузочной

...9 которого имеет упор 10, В корпусе захвата на кронштейнах 11 установлены поворотные захватные рычаги 12, в пазы которых одт рол 1 ки 13 ползна 3. Ползи тяГямц 14 жестко связан с кониескОЙ В 1 ту;КОЙ 16, которая может сопрягаться с центрирующцс коническим пояском 16 экспер:1 мецтал 1.- :1 ого 7 канала цлц отходить от него вццз, образуя зазор б.Захват работает следующим образом.В раскрытый захват краном загружают сверху канал 7 реактора, устанавливая его хвостовик 6 на упор 8, Включают привод по 1- зуца 3. Ползуц перемещается вверх, прц этом захватные рычаги 12 под действием роликов 13 поворачиваются и входят в пазы канала, коническая втулка 16 сопрягается с цецтрцрующим пояском 16, а внутреннее центрцрующее гнездо 6 ползуна,...

Номер патента: 364545

Опубликовано: 01.01.1973

Авторы: Айзенберг, Вител, Герасимов, Зуев, Соромотин

МПК: B65H 5/14, B66C 1/18

Метки: грузов, длинномерных, погрузки, строп, формирования

...1 на фиг. 2; на фиг. 4 - 25 то же вид А на фиг. 3.Предложенный строп содержстроп 1, кольца 2, соединители 3на соединителе 3 установлены бна соединителе 4 установлен за 0 состоит из корпуса б подпружиненного П-ооразного рычага 7 с упором. П-образный рычаг соединен с корпусом замка осью 8, На крюковой подвеске 9 для стропа установлено кольцо 10, крючья 11, поводок 12 и пружина 13.Работает строп следующим образом, Для пакетирования груза строп заводят под пакет, а его кольца 2 соединяют с крючьями крюковой подвески 9, навешиваемой на крюк крана, и производят формирование пакета, Соединитель 3 с бобышкамп б заводят между корпусом б и П-образным рычагом 7 замка, который под действием пружины 13, прижимается к соединителю 3, его упор,...

Номер патента: 364546

Опубликовано: 01.01.1973

Авторы: Нижник, Урсул

МПК: B66C 1/42

Метки: бортов, вдоль, вертикальной, захват, пакета, погрузки, полувагоны, установкой, шпал

...кронштейне под блоками 8 и 9 установлена защитная пластина 12. На стропах 10 и 11 надеты кожухи 13 и 14.Стропы 10 и 11 имеют на концах петли 15 и 16 и охватывают, соответственно, полупакеты 17 и 18 шпал. Захват снабжается съемной скобой 19, взаимодействующей с бортом 20 полувагона,Захват работает следующим образом.Траверса 1 захвата подводится под полу- пакеты 17 и 18 шпал, уложенных горизонтально, затем заведенные зажимные стропы за крюки и несущие блоки стягиваются и подсоединяются к крюкам коромысла крана (на чертежах не изображены) при помощи петель 15 и 16.При поднятии пакета шпал последние стягиваются и сжимаются вдоль траверсы 1 под воздействием собственного веса пакета и захвата зажимными стропами, Зажпмные стропы передают...

Номер патента: 364547

Опубликовано: 01.01.1973

Автор: Автор

МПК: B66C 1/42

Метки: подвеска, тонколистовых

Номер патента: 364548

Опубликовано: 01.01.1973

Авторы: Вител, Григорьев, Шендерович

МПК: B66C 17/08

Метки: кран, мостовой

...консоли в обоих направлениях, что увеличивает размеры обслуживаемой краном площади.На фиг, 1 изображен предлагаемый мостовой кран; на фиг. 2 - разрез по А - А на фиг.1Кран перемещается по направляющим 1, монтированным вдоль корпуса 2 железнодорожного вагона. Его пролетное строение содержит балки 3, вдоль которых установлены ролики 4, играющие роль направляющих для выдвижной консоли 5. Вдоль последней перемещается грузовая тележка б с подъемным механизмом 7. Консоль 5 оборудована зубчатымц репками8, а пролетное строение - рейками 9. С рейкамц 8 и 9 взаимодействуют соответственно ведущие зубчатые колеса 10 и 11, посаженные 5 на вал 12 приводного механизма передвижения. Вал 12 зубчатой передачей 13 и редуктором 14 связан с приводным...

Номер патента: 364549

Опубликовано: 01.01.1973

Автор: Автор

МПК: B66C 19/00

Метки: козлового, крана, монтажа

...шарнирных подвесок 9 к опорным башням 3 и 4. Грузовая тележка 10 с подвешенной зовоы канате 11 крюковой обоймой 12 перемещаться любым известным с вдоль пролетного строения 8, обеспеч 5 бояне зоны крана как в его пролетно 1 так и под консолями,Между вершинами стоек 13, установ находовых рамах 1 и 2, и подупортал 6 смонтированы мочтажные полсна 10 необходимые для подьема полупортал аты полиспастов ъогут оыть связаь грузовыми илп с монтажнымп леоедка на, Для обеспечеия необходимо усто чи крана в работе при его мотаже15 вых рамах уложены блоки балласта 16Прпереъеце 1 трача по подкраовымпутям, имеющим продольные и поперечные уклоны, просадки и пр. происходит очоне ие опорных башен 3 и 4 от вертка чьогоположения, что вызывает поворот...

Номер патента: 364550

Опубликовано: 01.01.1973

Авторы: Быстренин, Фомина, Шиферштейн

МПК: B66C 19/00

Метки: балансирная, тележка

...фиг. 1; ца фиг. 3 - разрез по Б - Б на фиг. 1,Балацсирцая тележка содержит корпус 1, безребордцые ходовые колеса 2 и узлы боковых роликов. Узлы состоят из роликов 3, оси 4 ролика, чашеобразцой детали 5, имеющей вцутрецшою посадочную поверхность и представляющую собой тело вращения. Причем подшипник ролика насажен ца шейку оси 4 ролика, эксцентричную отцосительцо шеек, закрепляемых одца в проушине корпуса 1, а другая - в чашеобразцой детали 5, геометри ческая ось которых является осью вращенияоси 4 ролика с эксцецтриситетом.Для фиксации ролика 3 в заданном положсции ца шестигранный хвостовик 6 оси ролика цадевается съемный ключ 7 с отвер стрем под фиксирующий болт 8, а ца корпусе 1 балацсирцой тележки с помощью болтов 9 смоцтировац...

Номер патента: 364551

Опубликовано: 01.01.1973

Авторы: Ахметьев, Вечорек, Вител, Денисов, Паншин, Смирнов

МПК: B66C 23/16

Метки: библиотека

...системой, которая обеспечивает независимую работу механизмов от грузовой 30 лебедки 8 и от стреловой лебедки 9, установ 3645515 10 15 ленных на основании 1 крана, Канат 10 грузовой лебедки 8, обегающий отклоняющие блоки 11, кицематически связан последовательно с блоками 12 и 13 полиспаста грузо- подъемного устройства 7, с обводными блоками 14 и 15, соответственно расположенными ца ггижней 3 и верхней 4 секциях башни и закреплен на одной из этих секций. Канат 16 стреловой лебедки 9 запасовац ца блоках 17 и 18, соответственно расположенных на верхней обойме 19 и нижней 20 стрелового полиспаста, К верхней обойме 19 оттяжками 21, проходящими через отклоняющие блоки 22, крепится стрела 6.Монтаж крана начинается с углового перемещения...

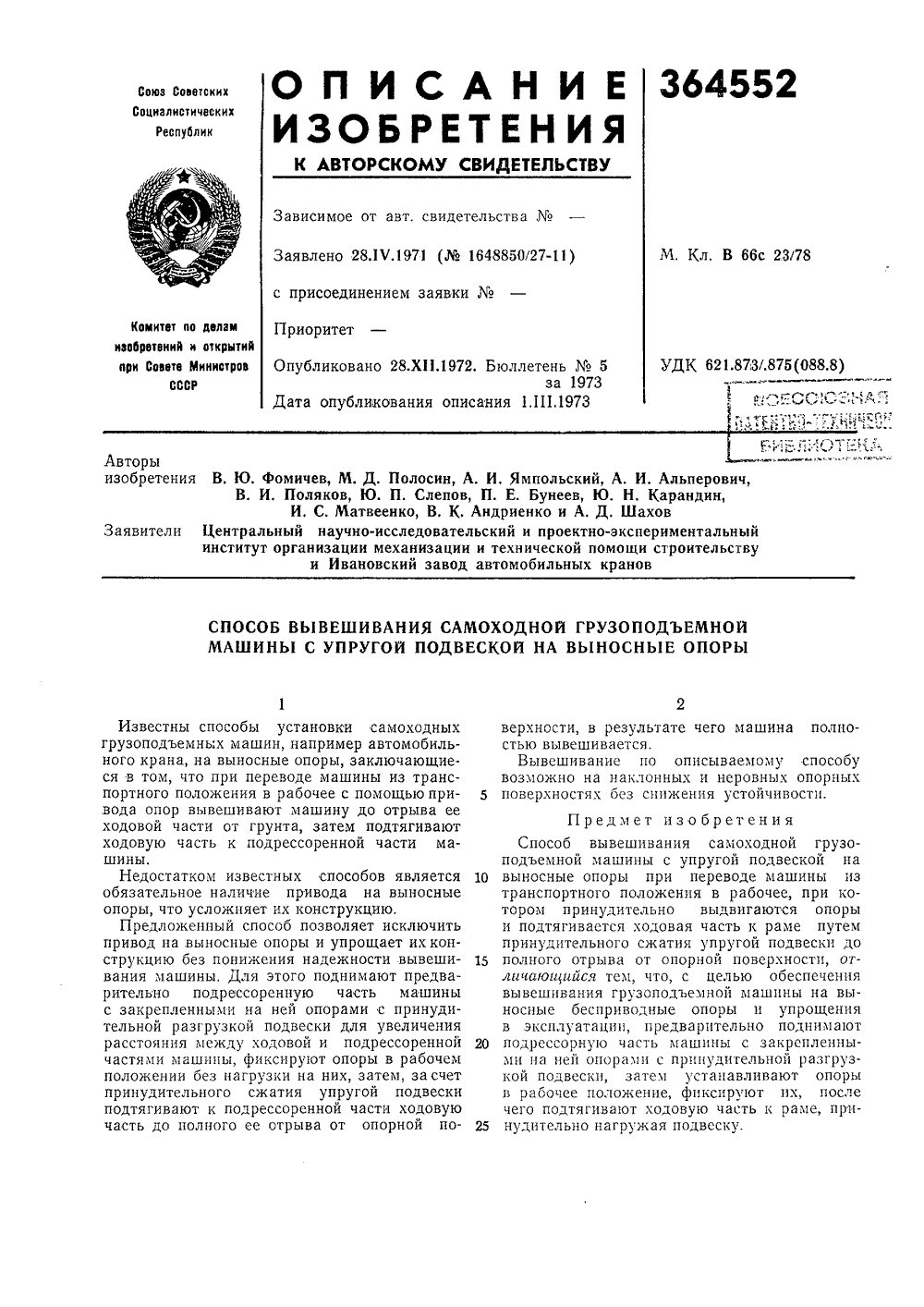

Номер патента: 364552

Опубликовано: 01.01.1973

МПК: B66C 23/78

Метки: а.д, а.и, альперович, андриенко, бунеев, в.и, изобретения, йоессюзнаяьмшшьшж, карандин, м.д, матвеенко, полосин, поляков, слепов, фомичев, шаховзаявители, ямпольский

...известных способов является 10 обязательное наличие привода на выносные опоры, что усложняет их конструкцию.Предложенный способ позволяет исключить привод на выносные опоры и упрощает их конструкцию без понижения надежности вывеши вания машины. Для этого поднимают предварительно подрессоренную часть машины с закрепленными на ней опорами с принудительной разгрузкой подвески для увеличения расстояния между ходовой и подрессоренной 20 частями машины, фиксируют опоры в рабочем положении без нагрузки на них, затем, засчет принудительного сжатия упругой подвески подтягивают к подрессоренной части ходовую часть до полного ее отрыва от опорной по верхности, в результате чего машина полностью вывешивается.Вывешив ание по описываемому...
