B66C — Подъемные краны; грузоподъемные элементы, используемые в кранах, кабестанах, лебедках и т.п.

Номер патента: 150604

Опубликовано: 01.01.1962

МПК: B66C 1/06, B66C 1/16, B66C 11/04 ...

Метки: 150604

...два шипа (в каждой втулке). Рабочий орган устройства (штанга 13) размещен в трубчатых частях каркаса 8 захвата и может свободно поворачиваться; перемещение же вверх или вниз исключено, В нижней и средней частях штанги 13 надеты башмаки и лапки 14, ширина которых не превышает размера минимального промежутка, а по длине они имеют форму опорных частей телевизора или промежутков на шасси,В верхней части штанга 13 имеет цапфу, т. е. обработанный цилиндрический конец, на который посажены втулки с диаметрально расположенными пазами, выполненными по винтовой линии с большим углом подъема ("-до 55).Шипы втулок 12 входят в пазы штанг 13. Направление винтовой линии пазов с одной стороны захвата правое, с другой стороны левое, Лапки и башмаки...

Номер патента: 150605

Опубликовано: 01.01.1962

Авторы: Левин, Чечулин

МПК: B66C 15/00, B66C 9/18

Метки: кранов, перемещающихся, противоугонное, пути, рельсовому

...пружин 18 возвращаются в исходное положение,При выключении электродвигателей крана отключается электромагнит 7, под действием пружины 13 ролик 15 опускается. В том случае, когда на кран не действуют внешние нагрузки, он останавливается под действием собственных тормозов.Таким образом, при нормальной работе крана захватные лапы в работе не участвуют. При воздействии на кран внешних нагрузок, когда собственные тормоза крана не в состоянии его остановить, ролик 15 входит в зацепление с ребордой колеса 19 крана и эксцентриковым колесом 4.Время опускания ролика 15, а также сцепления его с колесом 19 крана и эксцентриковым колесом 4 устанавливается пидрозамедлителем 8 и регулируется винтом 12,и пружинами 13.Эксцентриковое колесо, после...

Номер патента: 150606

Опубликовано: 01.01.1962

Автор: Ващенко

МПК: B66C 1/68

Метки: механизм, подъемный

...- дополнительный подкос 3. Другой конец дополнительного подкоса и головка штока 4 силового гидравлического цилиндра связаны кулисным камнем 5, который перемещается в пазу качающейся кулисы б. Один конец кулисы шарнирно укреплен на остове 1, а другой конец соединен непосредственно с опрокидным кузовом самосвала.При включении гидросистемы кулисный камень 5 перемещается п.током 4 в пазу кулисы б. Одновременно со штоком перемещается и подкос 3, который воспринимает часть нагрузки штока и способствует работе гидравлического силового цилиндра 2 по подъему и опусканию кулисы б в вертикальной плоскости относительно ее шарнирно закрепленного на остове конца. Так как кулиса непосредственно связана с опрокидным кузовом самосвала, то при повороте...

Номер патента: 150607

Опубликовано: 01.01.1962

МПК: B66C 23/32

Метки: 150607

...при его выдвижении. Эти балки поднимаются с помощью смонтированных на них грузовых лебедок б, На осях 7 балок шарнирно укреплены опорные откидные консоли 8. Центр тяжести консоли расположен в зоне оси шарнира, Этим достигается автоматическая установка консолей на конструкции здания при подъеме балок. Для подъема башни крана, кроме балки 3, предназначен полиспаст 9.При перестановке крана балка 5 мощью лебедок поднимается на уровень ся подь- в момент монт й 3 п ве балки к смонтиПредмет изо тени с посмон. Подписная группа Ло 213 тированного верхнего перекрытия. При этом откидные опорные консоли упираются в смонтированные конструкции здания, поворачиваются и занимают вертикальное положение (на фиг. 2 показано пунктиром). При подъеме балки...

Номер патента: 150608

Опубликовано: 01.01.1962

Автор: Лянгер

МПК: B66C 3/02

Метки: грейфер, двухчелюстной

...материал. ны челюсти описываемого грей(г 1.ены в виде высвыдается вперед.ающих козырьковие челюстей осв, входящих одинысоте несколько может быть вухчелюстной грейферавации грунта. спользован Предмет и бретени Двухчелюстной грейфер, п и подобных материалов, снабж кромками, отличающийся челюстей в захватываемый ма копанию, выступающие режущи реимущ енный тем, чт териал е кром ественно для ыступающими , с целью обл с уменьшение ки на челюстях н кскавации гр вперед режущ гчения внедр м сопротивл выполнены в ими ння НИ 51 виНа чертеже схематически изображе фера и развертка выступающего козыры Режущие кромки челюстей выполн зырьков 1 и 2, у которых средняя часть вой ширине челюстей и наличии выступ ся вперед центральной частью, смыкан...

Номер патента: 150788

Опубликовано: 01.01.1962

Автор: Винокурский

МПК: B66C 23/64

Метки: вантовая, например, стрела, экскаваторадраглайна

...собранной вантовой стрелы к экскаватору осуществляется за ее голову,На фиг. 1 изображена схема описываемой вантовой стрелы; на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 - разрез по Б - Б на фиг, 1.Вантовая стрела имеет два сходящихся у головы. жестких трубчатых пояса 1, связанных между собой в горизонтальной плоскости решеткой из жестких стоек 2, раскосов 3 и усиленных в вертикальной плоскости вантовыми фермами стоек 4, поясов 5 и раскосов б. Для увеличения степени сопротивляемости вантовой стрелы кручению в плоскости стоек 4 между вертикальными вантовыми фермами установлены поперечные связи из жестких 5 стоек 7 и раскосов 8. Раскосы 3, б и 8 выполнены из предварительно натянутых канатов.Подвеска готовой собранной вантовой стрелы...

Номер патента: 151000

Опубликовано: 01.01.1962

Автор: Лысяков

МПК: B66C 9/18

Метки: захват, крана, противоугонный

...крана, поворачиваются вокруг осей 3.На нижних концах рычагов расположены эксцентрики 4, которые могут поворачиваться вокруг вертикальной оси.Верхний конец одного из рычагов шарнирно соединен с массивной скобой 5, а ось б второго рычага может перемещаться в специальном вырезе скобь.В нерабочем состояни днятом положении при помощи п влического, гидравлического).При необходимости осуществить крепление к отключается. В этом случае верхние концы рычагов под д жины 7 ении. переи захватов скоба 5 удерживается в по ривода (пневматического, электрогидра рана привод ействием пру151000 раздвигаются, эксцентрики 4 входят в контакт с головкой 8 рельса, а скоба 5 под действием собственного веса верхней частью выреза накладывается на ось б. При угоне...

Номер патента: 151001

Опубликовано: 01.01.1962

Автор: Скачков

МПК: B66C 1/14

Метки: блоков, захват, монтажа, панелей, подъема, стеновых, строповый

...захват состоит из короткой траверсы 1, на которой шарнирно крепятся две пары тяг 2. Концы каждой пары тяг при подъеме изделия соединяются разъемными стременами, включающими в себя втулки 3, сваренные с уголками и петлями для подвешивания тяг, и стержни, которые вставляются во втулки и фиксируются в них чеками 4. Стержни на одном конце имеют петли для подвешивания тяг а на другом отверстия для чек. В нижних углах стеновых панелей или блоков делаются поперечные четверти, в которые устанавливаются разъемные стремена стропового захвата, С фасадной стороны ставятся тяги со стержнями, а с внутренней - тяги со втулками 3. Затем производят подъем изделия и установку его на место монтируемого здания. После установки и закрепления панели...

Номер патента: 151248

Опубликовано: 01.01.1962

Автор: Кунцевич

МПК: B66C 1/14

Метки: захватное, контейнеров

...- то же, когда контейнер опущен на площадку; и Фиг. 3 - то же, при расцеплении крючьев с кольцами контейнера.Захватное устройство для контейнеров состоит из двух телескопически раздвижных втулок 1 и 2 с траверсами,З и 4.На траверсе 3 закреплены грузовые стропы 5 с крючьями 6, а на траверсе 4 - стропы 7, с помощью которых расцепляются крючья и кольца 8 контейнера. Втулка 1 оканчивается скобой 9, за которую устройство подвешивается на крюк подъемного крана. Во втулке 1 имеется гнездо 10 для фиксатора 11, кроме того, в ней закреплен валик 12, который служит опорой для,втулки 2. Перемещается валик 12 по пазу 13 втулки 2.Для подъема контейнера устройство за скобу 9 подвешнк ъемного крана. Крючья вручнуо сцепляют с кольцатс При опускании...

Номер патента: 151372

Опубликовано: 01.01.1962

Авторы: Иванов, Квиль, Рыжиков, Свердлов, Фриденберг

МПК: B66C 9/00, B66C 9/10

Метки: кран, рельсовошагающий

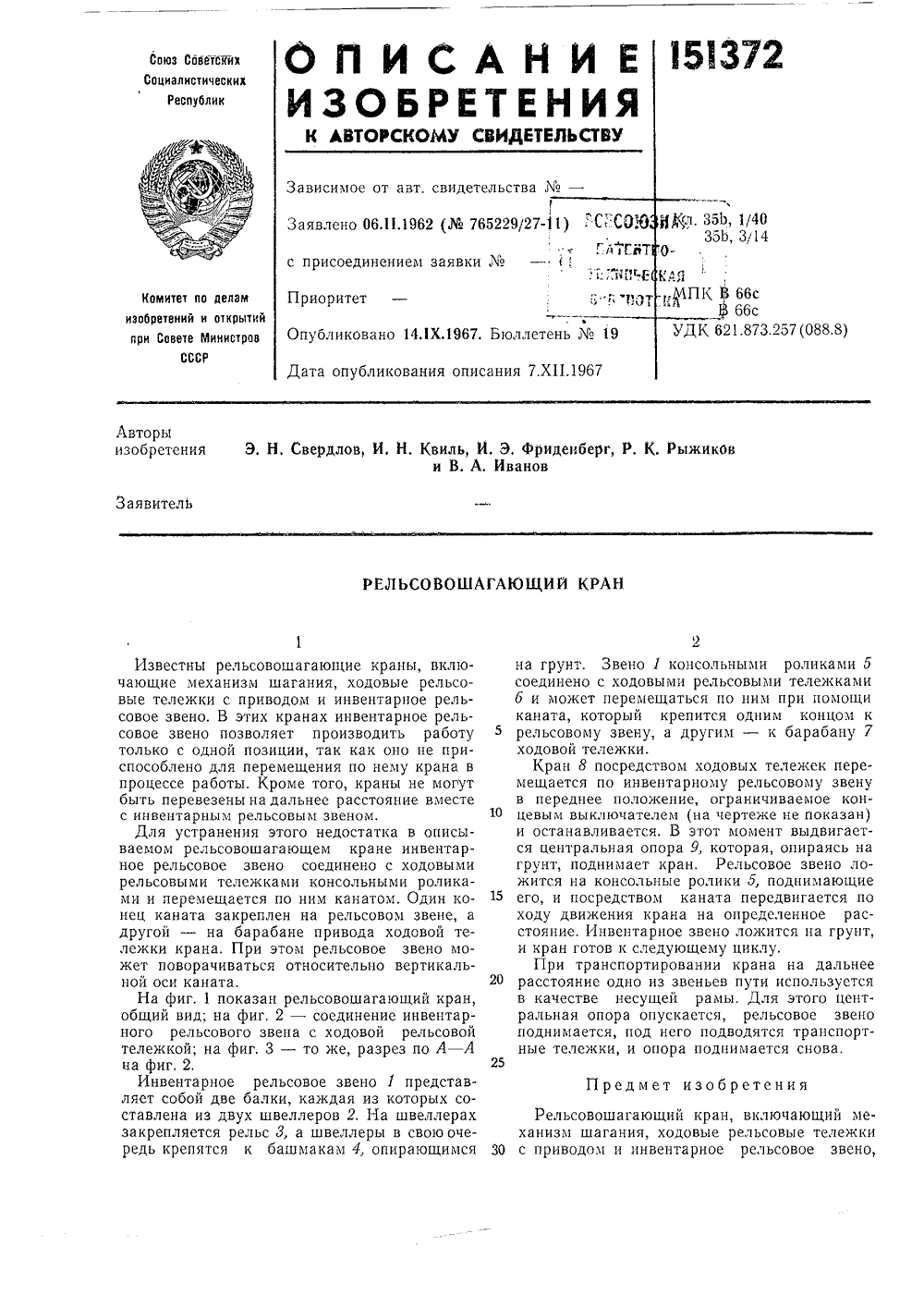

...опора опускается, рельсовое звено поднимается, под него подводятся транспортные тележки, и опора поднимается снова. Предмет изобрете Рельсовошага ханизм шагания0 с приводом и и Н, Свердлов, И. Н. Квил и ВИзвестны рельсовошагающие краны, вклю. чающие механизм шагания, ходовые рельсовые тележки с приводом и инвентарное рельсовое звено. В этих кранах инвентарное рельсовое звено позволяет производить работу только с одной позиции, так как оно не приспособлено для перемещения по нему крана в процессе работы. Кроме того, краны не могут быть перевезены на дальнее расстояние вместе с инвентарным рельсовым звеном.Для устранения этого недостатка в описываемом рельсовошагающем кране инвентарное рельсовое звено соединено с ходовыми...

Номер патента: 151452

Опубликовано: 01.01.1962

Авторы: Гуревич, Кодкин, Меркин, Решетов, Сидоров

МПК: B66C 5/00, B66F 9/08

Метки: мачта, подъемников, телескопическая

...не показана). В нижних стенках подвижной секции выполнены вертикальные прорези 7 и 8, нижние криволинейные части которых заканчиваются тупиками. Кроме того, эти участки вертикальных прорезей соединяются посредством стрелок 9 и 10 с обратными криволинейными участками 11 и 12 прорезей. В местах расположения прорезей подвижная секция взаимодействует с выдвижными пальцами 18 и 14. Стрелки выполнены поворотными и оборудованы противовесами 15 и 1 б. Стрелки попарно сочленяются между собой установленными на подвижной секции качалками 17, 18 и тягами 19, 20, 21. При этом в петли 22 и 28 тяги 20 своими концами входит качалка 24, взаимодействующая с двуплечими рычагами 25 и 2 б, смонтированными на секции 1 и управляемыми посредством тросов 27 и...

Номер патента: 151453

Опубликовано: 01.01.1962

Автор: Анисимов

МПК: B66C 19/00, B66C 5/02

Метки: канатное, козловых, кранов, например, перемещения

...на фиг. 2 - приводной шкивов.На перемещаемой конструкции 1 (козловой кран) укрепляется лебедка 2, на валу которой неподвижно установлен двухручьевой канатоведущий шкив 3 На тележках 4 конструкции установлены направляющие двухручьевые ролики 5, а на верхних концах опор б - одноручьевые ролики 7. Канаты 8 и 9 одними концами крепятся непосредственнок неподвижным опорам 10, а другими концами - также к опорам 10,но при помощи винтовых комЪенсаторов, обеспечивающих натяжениетросов.Канаты В и 9 пропущены через систему направляющих роликов иканатоведущий шкив 3 с таким расчетом, чтобы при вращении барабана лебедки 2 у обоих роликов 5 одновременно создавались усилия, направленные в одну и ту же сторону, Под действием этих усилий...

Номер патента: 151454

Опубликовано: 01.01.1962

Автор: Маслюк

МПК: B66C 3/16

Метки: гидравлический, грейфер, круглого, леса, перегрузки

...сочленяются между собой, а также со штоками 3 и 4 гидроцилиндров 5 и б, которые шарнирно закреплены натраверсе 7.Между собой гидроцилиндры 5 и б соединяются уравнительной тягой 8, исключающей перекос траверсы относительно продольной оси грейфера.Шарнирный узел челюстей подсоединяется к штоку гидроцилиндра 9, закрепленного на траверсе.Под траверсой крепятся гидроаккумулятор 10 и золотниковое распределительное устройство 11 с электрическим управлением для дистанционного реверсирования работы грейфера, Золотниковое устройство подсоединяется к гидроцилиндрам посредством штуцеров 12 и 13, Питание гндроаккумулятора осуществляется от гидронасоса 14, привод которого осуществляется от электродвигателя 15, Гндросистема грейфера оборудуется также...

Номер патента: 151455

Опубликовано: 01.01.1962

Автор: Гринберг

МПК: B66C 1/54

Метки: захват, крановый

...в случае надобности накидывается на выступ втулки и удерживает ее в прижатом к зажиму положении.Для предохранения от преждевременного износа двигающегося внутри втулки троса внутренняя полость И втулки покрывается, например, полиамидной смолой.В сжатом положении (показано пунктиром) тяга вместе с конусом опущена и кулачки прижаты к верхней части конуса (см. сечение Б-Б). Шарообразный зажим опирается на втулку, и крючок 12 удерживает захват в сжатом положении (см. сечение А-А). При этом диаметр захвата значительно меньше диаметра отверстия в строительном элементе. Для приведения захвата в рабочее положение (показано сплошными линиями) крючок вручную снимают с уступа втулки, обойма с подвесками опускается под действием собственного веса...

Номер патента: 151525

Опубликовано: 01.01.1962

МПК: A01G 23/08, A01G 23/081, B27B 11/02 ...

Метки: 151525

...дерево стоит не строго вертикально, стреле придается соответствующий наклон. После этого захватами,действующими от гидроцилицдров 6, дерево захватывается, и одновременно вкгцочгцотся гидроцилицдры привода аутригеров. Включением механизма подъема каретки зажатое дерево натягивается и срезается пильным механизмом. Включением механизма наклона поворотной рамки осуществляется опрокидывание дерева на машину с одновременным перемещением каретки по стреле вверх.Прц достижении стрелой требуемого угла наклона верхние захваты разжимаются, ц де. рево падает на машину, поворачиваясь нокр" осц башмаков нижних захватов. Б крайнем верхнем положении каретки выключается механизм передвижения, нижние захваты вынускают дерево, после чего аутрцгеры...

Номер патента: 151782

Опубликовано: 01.01.1962

Авторы: Гальперин, Котиков

МПК: B66C 13/40

Метки: дистанционного, краном, трубоукладчиком

...операцияПодъем стрелыОпускание стрелыКонтргруз (увеличения вылета),Контргруз (уменьшение вылета)1 Муфта сцепления(выключена) 30 31 32 Подъем грузаОпускание грузаАкселератор (на увеличение оборо. тов)Акселератор (на уменьшение оборотов)Правый бортфрик. ционЛевый бортфрик- цион 14 22 20 33 2 б24 15 18 24 27 19 Предмет изобретения Устройство для дистанционного управления краном-трубоукладчикеа, снабженное гидравлическими приводами механизмов рабочих опускания стрелы включаются распределителем 8 под воздействием на него соленоидов 9 и 10. Изменение вылета контргруза осуществляется гидроцилиндром П, который приводится в движение при помощи распределителя 12 и соленоидов 18 и 14. Правый и левый бортовые фрикционы базовой машины включаются...

Номер патента: 151783

Опубликовано: 01.01.1962

Автор: Сигал

МПК: B66C 23/16

Метки: башенный, кран, строительный

...задняя распорка опускается и поднимается автоматически,На фиг. 1 изображен описываемый кран в общем виде; на фиг. 2 - верхняя часть крана.На тележке 1 установлена поворотная колонна 2, в верхней части которой посредством траверсы шарнирно монтируются стрела 3 и задняя распорка 4. На одном, конце распорки крепится кронштейн 5, в который при опускании стрелы в процессе демонтажа крана упирается обойма полиспаста б, а на другом конце распорки установлен рычаг 7, соединенный посредством канатной тяги 8 со стрелой.При опущенном положении стрелы и поднятой распорке тяга 8 натянута. Поднимая стрелу в рабочее положение при монтаже крана, канатная тяга, воздействуя на рычаг 7, опускает заднюю распорку до мент от обратных ветвей 9 не...

Номер патента: 151784

Опубликовано: 01.01.1962

Автор: Конинин

МПК: B66C 13/08, B66C 17/22

Метки: кантователь, крановый

...в коромысле 4. На отогнутом конце коромысла укреплено гидравлическое устройство о поворота, на валу которого установлено захватное устройство 6.Кантоватеь посредством крана опускается на изделие, соединяется с ним при помощи захватов 7 и поднимается над полом на необходимую высоту. При этом золотник 8 находится в среднем положении и перекрывает все подведенные к нему трубы.Масло в верхней полости цилиндра о находится под давеличина которого зависит от веса кантователя с изделием. П151784ключении золотника 8 в крайнее положение (на схеме влево) масло из верхней полости насосного цилиндра по трубам 9 и 10 поступает в гидроцилиндр 11 устройства 5 поворота и перемещает поршень 12 влево. Поршень 12 через зубчатую рейку 13 вращает сидящую...

Номер патента: 151785

Опубликовано: 01.01.1962

Автор: Обрезков

МПК: B66C 23/90

Метки: автомат-ограничитель, грузоподъемности, кранов

...упирается в рабочий рычаг 7, снабженный скользящим вдоль него грузиком 8, Перемещение этого грузика вдоль рабочего рь, -151785чага в зависимости от вылета крановой стрелы 9 осуществляется посредством шарнирного рычага 10 и тяговой вилки 11, Над рабочим рычагом шарнира смонтирована грузорычажная система, состоящая из нижнего рычага 12 и верхнего рычага 13, который может быть откинут и зафиксирован на подвеске 14 при работе стрелового автокрана без временных выносных опор.При каждом вылете крановой стрелы 9 грузик 8 автоматически занимает положение под соответствующим грузиком грузорычажной системы нижнего рычага 12. Вместе они создают вращательный момент вокруг оси 15 рабочего рычага 7, равный по величине и обратный по знаку...

Номер патента: 151786

Опубликовано: 01.01.1962

Авторы: Игнаткин, Симак

МПК: B66C 1/24

Метки: вилочный, захват

...позволяет 1 сремсишть груз пд длину вилок, поворячиватьсго в обе стороны и зажиматьгруз. 20111 чертеже изображен вилочиый захват в положеи 11, повернутом влево.11 иоворотиОЙ трдве)сс т ВВУтри кото)01 смОити)ОВ 1 механизм зажим 1 Вилок, позВО- ляющий за)кимять груз ме)кду вилками, или, 25 ияборот, распирать пустотелые грузы изнутри, укреплены влки 2. В поворотной траверсе 1 шяршрио укре;лсиы рычаги 3 и 4. Другис концы рыдягов, в свою очередь, шарнирно соедшеиы с поперечной кареткой 5. Рдс стояние между осями шарниров в рычагдх поворотной травсрсы и поперечной каретки равны, 1 то дает Возможность мехиизму разворачиваться вправо вокруг одного из шарниров, а влево - вокруг другого,Механизм разворачивается при помоци гидроцилиидров б и...

Номер патента: 151787

Опубликовано: 01.01.1962

Авторы: Маранценбаум, Метус, Мильгром

МПК: B66C 1/44

Метки: внутренней, грузов, захват, клещевой, осевой, полостью, формы, цилиндрической

...тяга 7, которые соединяются с грузовой скобой 8 штырем 9. На последнем свободно качается (вдоль захвата) маятниковая защелка 10, Колебания защелки о раничиваются направляющей планкой 11. К нижним концам двуплечих клещевин шарнирно крепятся башмаки 12. Кроме того, к клещевинам приварены скобы 13 и упоры 14, предназначенные для ограничения движения П-образных скоб относительно клещевины при подъеме захвата без груза. Клещевой захват за скобу В навешивают на крюк подъемного крана, При этом защелка 10 зацеплена за штифт 5, благодаря чему хгекду П-образными скобами 2 и 4 башмакамн 12 создается зазор, необходимый для установки захвата на рулон. При дальнейшем опускании крюка крана опускается верхняя часть захвата, и маятниковая защелка...

Номер патента: 151788

Опубликовано: 01.01.1962

Авторы: Иванчихин, Лейви

МПК: B66C 1/12, B66C 1/32, B66C 1/42 ...

Метки: захватное, подобных, рубероида

...2 - то же, в плане.Рама 1, образующая основу захватного приспособления, подвеп:ена через боковые прорези на траверсе 2, которая посредством держдтелей 3 закреплена на поперечинах 4 электропогрузчика 5. На концах траверсы установлены ролики б, скользящие по пазам кулис 7, шарнирно закрепленных на осях 8. Кулисы снабжены роликами 9, через которые перекинут канат 10, образующий петлю.При подъеме поперечин 4 траверса 2, свободно перемещаясь в прорезях рамы 1 роликами б, поворачивает кулисы 7 вокруг осей 8. Ролики 9, перемещаясь по дуге, натягивают канат 10, в результате чего пакет рулонов 11 плотно прижимается к раме и при дальнейшем подъеме траверсы поднимается вместе с ней. В процессе разгрузки после того, как пакет рулонов 11 встанет...

Номер патента: 151789

Опубликовано: 01.01.1962

Авторы: Баудель, Козловский, Розенфельд

МПК: B66C 1/16

Метки: грейфер

...укреплеповорота грейфера около вертикаль ыполне его подписная группа154 оторых приводятся в деиствие гидразмещенным на траверсе, которая ватора и управляется также гидравется от известных тем, что челюсти лечих пантографах к траверсе, кототолкателя и зубчато-реечного меха- ожет поворачиваться относительно жет быть использовановочных работ. уктивная схема грейф подве пены при помощи шарнирных ме 4. Шарнирные тяги 3 жестко святягами б соединены с головкой што выбрана с таким расчетом, чтобы ом рычагов 5 режущие кромки грейнной плоскости, перпендикулярной к при возвратно-поступательном двия обеспечения симметричного пересмыкании головка штока переменых на раме 4. Для осуществления ной оси рама 4 катками 9 и цапфой151789 10 центрируется...

Номер патента: 151790

Опубликовано: 01.01.1962

Автор: Гончаров

МПК: B66C 1/26

Метки: застропки, захват, контейнеров, отстропки

...9, соединенные посредством тросов 10, 11, 12, и 18 с кроновой подвеской, несущей злектролебедку. Захват оборудуется успокоителем, выполненным в виде двух взаимно- перпендикулярно расположенных в горизонтальной плоскости пластин 14 и 15, расположенных ниже всех выступающих частей захвата. Пластина 14 посредством жесгко соединенных с ней стержней 16 и 17 шарнирно сочленяется с тягами 2 и 4 захвата, а пластина 15, проход.;,- щая через вырез в пластине 14, тягами 18 и 19 жестко крепится к траверсе. Для постоянного удержания продольной пластины 15 в горд. зонтальном положении траверса посредством стержня 20 "оединяется с тросом 21 механизма подъема, Гаситель гасит свободные колебанистропа при его наводке на захватные устройства 22 (кольца)...

Номер патента: 151941

Опубликовано: 01.01.1962

Авторы: Восколович, Опарин, Польченко, Седов, Школьный

МПК: B63B 27/10, B63B 27/18, B66C 23/58 ...

Метки: груза, передачи

...подвижной вал 7 с блоками 5. Дополнительный канат 10 огибает один из блоков 5 и одним концом с помощью захвата 11 крепится к палубе 12 загружаемого судна, а другим - наматывается на барабан вспомогательной лебедки И с отдельным приводом. Лебедка снабжена стопорным устройством 14. Подъем и опускание груза производятся с помощью лебедки 2, которая приводится от электродвигателя.После закрепления захвата 11 за палубу 12а включается электродвигатель лебедки 13 и ее бар151941бирает слабину каната 10 при перемещении судна по вертикали на волне. Когда слабина выбрана и возникает натяжение в канате 10, электродвигатель лебедки 18 автоматически выключается, и барабан лебедки стопорится устройством 14.В случае подъема загружаемого судна на...

Номер патента: 152294

Опубликовано: 01.01.1962

Автор: Бугаев

МПК: B66C 13/04, B66C 23/08, B66C 5/10 ...

Метки: вылета, горизонтальным, изменении, кран, крюка, перемещением, стреловой, стрелы

...н опускании стрелы крана,состоит из средней цилиндрической части 1 и прилегающих к ней конических частей 2, имеющих спиральные желоба, в которых крепятся концы каната 3. Средняя часть каната закреплена на оси блока 4 подвижной обоймы стрелового полиспаста. К цилиндрической части барабанаукреплен один из концов грузового каната 5,152294При опускании стрелы б крана увеличивается расстояние между блоками 7 и В и блоками 7 и 4, Уравнительный барабан вращается вокруг своей оси против часовой стрелки, При этом канат 5 наматывается на цилиндрическую часть барабана, а канат 3 разматывается с конических его частей, Вследствие разматывания каната 3 с барабана расстояние между блоками 7 и 4 увеличивается, а наматывание каната 5 обеспечивает...

Номер патента: 152295

Опубликовано: 01.01.1962

Автор: Смаль

МПК: B66C 1/12, B66C 1/36

Метки: груза, подъема, строп

...подвижным стержнем 2, перекрывающим зев 3 для ветви троса. Стержень закрывает зев пооредством спиральной пружины 4. Открывают его вручную тросиком 5, пропущенным через застопоренную втулку б и укрепленным в головке стержня,По второму варианту (фиг, 2) строп имеет форму диска, Внутрь корпуса 7 вставлен подвижный радиусный стержень 8. Стержень закрывает зев 9 с помощью спиральной пружины 10, упирающейся в упор 11, закрепленный в корпусе заклепкой 12. Открывают зев троси152295ком 13, зацецленным за конец стержня узлом, пропущенным внутри пружины ивыведенным наружу через овальное отверстие 14 в корпусе. Отверстия 15 предусмотрены для пропуска через них петли 1 б рабочего троса. Корпус закрывается крышкой 17 на резьбе.По третьему...

Номер патента: 152296

Опубликовано: 01.01.1962

Автор: Незнаев

МПК: B66C 1/16, B66C 1/66

Метки: железобетонных, захват, колонн, монтажа

...упоры 9.Захват подвешивают на тросах 10 к траверсе (на чертеже не показана), которая, в свою очередь, удерживается на крюке крана. осуществляющего монтаж колонны. При монтаже в отверстие колонны вставляют палец и на него краном опускают захват так, чтобы палец вошел152296в пазы стоек до упоров. В этом положении закрывают защелки 8 и колонна готова к подъему.В начале подъема палец ложится на защелки. При дальнейшем подъеме захвата колонна поворачивается относительно оси пальца, выводится в вертикальное положение и переносится к месту установки. Установленная на фундамент колонна закрепляется расчалками и приваркой закладных деталей. Для отделения от колонны захват отпускают до соприкосновения упоров с пальцем. Опускание крюка...

Номер патента: 152297

Опубликовано: 01.01.1962

Автор: Кочетов

МПК: B66C 3/16

Метки: грейфер, кочетова

...грейфер. При этом поршень силовото пневмоцилиндра находится в крайнем нижнем положении, и воздух из верхней полости цилиндра 11 по воздухопроводу 1 б стравливается в атмосферу. При упоре грейфера в навалочный материал или породу внешняя втулка 10 распределительного устройства перемещается вниз относительно втулок 8 и 9 на величину 5, и сжатый воздух по трубопроводу 12 поступает в нижнюю полость силового цилиндра, а по воздухопроводу 1 б - в верхнюю полость подъемного пневмоцилиндра. В это время нижняя полость подъемного пневмоцилиндра перекрыта воздухораспределительным устройством, что обеспечивает зачерпывание (захват) навалочного материала до начала подъема грейфера. Зачерпывание материала производится под давлением, вызванным...

Номер патента: 152298

Опубликовано: 01.01.1962

Автор: Свирский

МПК: B66C 1/16

Метки: гидравлический, грейфер, двухчелюстной

...соединяются с вертикальной тягой 10, перемещающейся вголовке ковша. Нижний конец вертикальной тяги соединяется с шарниром 11 распорных рычагов 12 и 13, шарнирно связанных с челюстями.Кинематическое звено, образованное каждой челюстью, гидроцилиндром и головкой грейфера, представляет собой шарнирно-кривошипный механизм, прикладывающий к челюстям ковша при их замыкании момент переменной величины. По мере увеличения угла поворота челюстей величина прикладываемого к ним момента от кривошипно-шатунного механизма вначале увеличивается, а затем уменьшается.Кинематическое звено, образованное вертикальной тягой ирычагами, представляет собой распорный механизм, ус го в конце закрывания челюстей грейфера значительно152298 Суммарный момент от...
