Механизм поворота стрелы
Номер патента: 130653
Опубликовано: 01.01.1960
Автор: Рыжанков
МПК: B66C 23/44, B66C 23/84
Метки: механизм, поворота, стрелы
...поворотного основания 1 стрелы с кривошипным рычагом 2, поводка 3, поворотного относительно основания 1 стрелы, и двух силовых гидроцилиндров - основного 4 и дополнительного 5. Гидроцилиндр 4 установлен на неповоротной части погрузчика, шток б гидроцилиндра 4 шарниром 7 соединен с поводком 8, на котором при помощи шарнира 8 смонтирован дополнительный гидроцилиндр 5. Шток 9 гидроцилиндра 5 шарниром 10 соединен с кривошипным рычагом 2 основания 1 стрелы.При выдвигании штока б из гидроцилиндра 4 поводок 8 вместе с гидроцилиндром 5, штоком 9 и кривошипным рычагом 2 повернется на некоторый угол. При выдвигании штока 9 из гидроцилиндра 5 угол поворота кривошипного рычага 2 увеличится, Таким образом, при совместной работе гидроцилиндров 4 и 5...
Крановые клещи
Номер патента: 130654
Опубликовано: 01.01.1960
Автор: Исаев
МПК: B66C 1/28
...нижние плечи которых имеют грузозахватные лапы, а верхние - соединены через шарнирные рычаги со втулкой, подвижной по подвеске, соединенной с шарниром грузозахватных лап. Однако такая конструкция клещей не обеспечивает самораскрывание их при разгрузке изделий,В описываемом устройстве указанный недостаток устранен тем, что верхние плечи грузозахватных лап снабжены подвижными грузами.На чертеже изображены крановые клещи.Крановые клещи состоят из двух рычагов 1, соединенных шарниром 2, двух подвижных грузов 3, перемещающихся на роликах 4 между упорами б и б по верхним плечам 7 рычагов 1, двух шарнирных рычагов 8, соединяющих верхние плечи 7 рычагов 1 со втулкой 9, подвижной по подвеске 10, соединенной с шарниром 2. Нижние плечи 11...
Поворотный кран
Номер патента: 130655
Опубликовано: 01.01.1960
МПК: B66C 23/36, B66C 23/82, B66C 23/84 ...
Метки: кран, поворотный
...винтовой пары, при этом совпадающие с гайкой 6 винтовые поверхности винта 7 не находятся с ней в непосредственном контакте, а разделяются катящимися шариками 8. Прилагая усилие к храповой рукоятке 9, заставляют ее совершать колебательные движения. Затем преобразуют колебательные движения рукоятки при помощи реверсивной собачки 10 и стопорных собачек 11 и 12 во вращательные движения нажимного диска 13 и блокируют двухстороннее фрикционное устройство 14, связанное с гайкой 6, Вращательное движение гайки 6 преобразуется в поступательное движение винта 7 и связанного с ними штока 15.130655Механизм изменения вылета стрелы устроен так же, как и механизм поворота, и действует аналогично ему, с той лишь разницей, что колебательное движение...
Подъемник для ремонтных строительных работ “малыш”
Номер патента: 131058
Опубликовано: 01.01.1960
Автор: Меднис
МПК: B66C 23/22
Метки: малыш, подъемник, работ, ремонтных, строительных
...1 рамы укреплены ца шарп рах 2 две раздвикные вертикальные стойки-опоры 3, Поперечная рас. порка (ригель) закрепляется посредине боковых стенок оконного прое. ма на нужной высоте с помощью раздвижного винта 4. К этой же раме приварена муфта 5, через которую продвигается стрела 6, зажимаемая в муфте винтом 7 распорной вертикальной стойки 8, упирающейся в верхнюю часть оконного проема хомутиком 9. На конце стрелы 6, изготовленной из газовой трубы диаметром 1,25", надета муфта 10, на кото рой шарнирно закреплена поддеркиваюшая тяга 11, Другим своим концом тяга 11 шарнирно соединена тягой 12, входяшсй в тягу 11 и скрепленной с ней штырем 13.Мо 31058Подвн)1:,няя каретка 14 крепится пя стреле хомутями 10, В кОторых вставляются ролики 16...
Прицепное устройство для подъема грузов
Номер патента: 131059
Опубликовано: 01.01.1960
Метки: грузов, подъема, прицепное
...спастов на подъемнотранспортных механизмах, выполненное крюка, пропущенного через отверстие в траверсе, на резьбу ст которого навертывают гайку.Однако такая конструкция крепления ненадежна в работе.Описываемое устройс 1 во крепления крюка или скобы к тр подъемного механизма отличается от известных тем, что на с отсутствует нагруженная резьба. При этом прочность и наде крепления определяется только механической прочностью дет легко может быть учтена расчетом,На чертеже показана конструкция безрезьбового креплени динения) вертлюга прицепного устройства для проходческой бадВертлюг 1, к которому крепят крюк, имеет на хвостовике 2 ку, в которую закладывают два полукольца 3, скрепленные приж кольцом 4. Полукольца своей внешней конической...
Крановый захват для пакета изделий с центральным отверстием, например, автомобильных покрышек
Номер патента: 131060
Опубликовано: 01.01.1960
Метки: автомобильных, захват, крановый, например, отверстием, пакета, покрышек, центральным
...тр лап 4. Под воздействием дятся, а лапы 4, прикре дятся. Захват вводится т натягивается замыкающи ные канаты 1 д и тяги 11 цы 6 и никипе концы 7 рь пие шины 12 штаоелей 8, можно перегружать,ен кра версы пруж пленнь рубамий кан 3 и выд ычагов 3 рычагов з вспомо 3. Верхн дятся п 1 е шта рычаговконцы 6 рконцам 7абелей 8 шнный чере6 рычаговапы 4 подвозахваченнь с верх 1 чагов в реПредмет изобрете изделий с центральным отверстиек, выполненный в виде подвс, вводимой в центральное отвер 1. Крановыи захват для пакета например автомобильных покрыш енной к подъемному канату труб Известнь отверстием, нап подвешенной к верстие, и лап, снизу. ОднакоВ описыва для выдвижени связанных меж сопряжены с з ки, а нижние - ны на общей т ным канатом, с...
Захват для стержневых и трубчатых заготовок
Номер патента: 131061
Опубликовано: 01.01.1960
Автор: Пенезнев
Метки: заготовок, захват, стержневых, трубчатых
...щече и пр 1 ват в 1 МИ. повдвиж Известен захват для стержневых и трубчатых заготовок. нап 1 гимер, стеклинных, выполненный в виде шарнирно поворотного кронштейна, несущего ось с поворотными вокруг нее профилированнымп щечками,Такой захват не обеспечивает концентрического расположения заготовки при механизированной обработке.Предлагаемый захват снабжен опорной плитой, по поверхности которой скользят щечки, Это создает надежную для них оазу, прсдотвра. щает перекос их и обеспечивает концентрическое расположснпс :аготовки.На фиг. 1 изображен предлагаемый захват в плане.Как видно из чертежа, на осях 1 и 2 смонтированы поворотные кронштейны 3 и 4. На последних, в свою очередь, шарнирно закреплны щечки 5 и б,...
Кран для установки пролетных строений мостов
Номер патента: 131478
Опубликовано: 01.01.1960
Автор: Васин
МПК: B66C 23/46, B66C 23/72
Метки: кран, мостов, пролетных, строений, установки
...тележка 9, для перемещения которой используется лебедка 6. Выдвижение опор произ. водится домкратами 10.Для транспортировки пролетного строения 11 кран устанавливается на аутриггсры 12, а выдвижная консоль 13, которой снабжены крановые балки 1, с помощью регулируемой тяги И соединяется с рамой 1, тпак131478тора 16, который служит дополнительным противовесом. Один из двух барабанов лебедки б перемещает в положение максимального вылета тележку 9, которая связана с барабаном замкнутым канатом 17, укрепленным на ней, огибающим блок 1 д, установленный на стреле, блоки 19 натяжного устройства 20 и через барабан снова подходящим к тележке 9. Другой барабан лебедки б служит для подъема пролетного строения 11. Ввиду тОго, что оба барабана...
Одноканатный грейфер
Номер патента: 131479
Опубликовано: 01.01.1960
Автор: Чернов
МПК: B66C 3/06
Метки: грейфер, одноканатный
...а смонтированные на ней собачки 8 сцепляются с нижней траверсой 3. Для подъема грейфера трос б натягивается, при этом верхняя траверса 2 вместе с верхней блочной обоймой 9 начинает опускаться,. скользя своей направляющей втулкой 10 по штоку 11, укрепленному в нижней траверсе 3. Тяги 12, связывающие верхнюю траверсу 2 с челюстями 1, заставляют последние сомкнуться, Собачки 8, расцеплению которых с нижней траверсой 3 препятствует сила трения, хвостовиками 13 нажимают на подпружиненный упор 14, сжимая пружину 15,Поднятый грейфер переносится на место разгрузки и опускается на землю. В момент прикосновения грейфера к поверхности земли натяжение троса б ослаоляется, нижняя блочная обойма 7 несколько опускается, собачки 8 под воздействием...
Захват для листовой стали
Номер патента: 131480
Опубликовано: 01.01.1960
Автор: Подольский
МПК: B66C 1/06, B66C 1/28, B66C 1/32 ...
Метки: захват, листовой, стали
...и эл(ктрО)чагнитов а, смонтированных на тягах б. На траверсах 2 установлены кронштейны 7 с осямия коромысел 9. Внешние плечи О последних шарнирно скреплены с тягами 6, а внутренние плечи 11 через промежуточные звенья 1 соеднены с балансиром 13. При этом один из грузовых канатов 14 связан с плечами 10, а другой 15 - с балансиром 13.При погрузке листовой стали захват устанавливается так, чтобы пакет листов оказался мегкду лапами 4. Электромагниты 5 опускаются ца пакет, включается ток, после чего электромагниты 5 вместе с пакетом листов поднимаются на небольшую высоту. Лапы 4 поворачиваются на 90, а их горизонтальные подхваты 16 заходят под пакет. При натяжении каната 15 электромагниты 5 опускают пакет на подхваты 16 и. отно...
Самоходная лесозаготовительная машина на гусеничном ходу для валки и трелевки леса
Номер патента: 131574
Опубликовано: 01.01.1960
Автор: Ковальков
МПК: A01G 23/08, A01G 23/081, B60P 1/00 ...
Метки: валки, гусеничном, леса, лесозаготовительная, самоходная, трелевки, ходу
...и захватным приспособлением 3 для опрокидывания спиленного дерева на приемные наклонные балки 4 машины, Эти балки образуют конусообразный приемник 5, расположенный в средней части машины и служащий для формирования пачки из спиленных цепными пилами деревьев. Управление всеми механизмами машины производится водителем из кабины бПри производстве лесозаготовительных работ описанная машина подводится водителем к дереву, которое спиливается цепными пилами 2 и опрокидывается захватным приспособлением на приемные наклонные балки 4. При этом спиленное дерево направляется балками в приемник 5.По мере работы машины в ее приемнике формируется пачка из спиленных деревьев, которая отвозится машиной на склад. Предмет изобретенияСамоходная...
Башенный кран
Номер патента: 131879
Опубликовано: 01.01.1960
Автор: Всесоюзный
МПК: B66C 23/16, B66C 23/94
...на головке оашниупорами,На чертеже изображены башня и стрела башенного крана,На башне 1 крана смонтирована шарнирная распорка 2, несущаяотводной блок 3 стрелоподъемного каната 4. К основанию 5 стрелы бкрана прикреплена жесткая стойка 7, которую огибает гибкая оттяжка8, одним концом 9 закрепленная на головке 10 стрелы б, а другим 11 -на шарнирной распорке 2 и пропущенная через отводные блоки 12 и 1 д,смонтированные на головке 14 башни 1.При подъеме стрелы б в положение наименьшего вылета гибкая оттяжка 8 натягивается и создает нагрузку на стрелу б, препятствующуюее запрокидыванию.Крайние положения стрелы б и ш й ргспор аются кулачками 15, закрепленными на оттяжке твующими с упорами б и 17, смонтиро и на голКроме того, крайнее...
Грейфер
Номер патента: 132122
Опубликовано: 01.01.1960
Автор: Уваров
МПК: B66C 1/58
Метки: грейфер
...смонтированы на раме 1, гидроцилиндра б, шарнирно присоединенного к стреле 7 автопогрузчика. Шток 8 гидроцилиндра б шарнирно сопряжен с осью 8, Рама 1 поворотно сопряжена со стрелой 7 посредством цапфы 9, жестко смонтированной на стреле 7,Для погрузки бревен из штабеля, расположенного параллельно продольной оси стрелы 7, рама 1 поворачивается относительно цапфы 9, Шток 8, выдвигаясь из гидроцилиндра б, сначала поворачивает челюсти 2 относительно шарниров б тяг 4, а затем раскрывает челюсти 2, Закрывание челюстей 2 и их подгибание к раме 1 производится с помощью того же гидроцилиндра б. Поворот рамы 1 с грузом относительно стрелы 7 производится вручную или с помощью дополнительного гидроцилиндра, устанавливаемого на...
Захват для каменных глыб
Номер патента: 132126
Опубликовано: 01.01.1960
Авторы: Бурьян, Глазов, Мишин, Николаев, Степанов, Ущев
МПК: B66C 1/00
...с вращающимся шаровым разрядником.На фиг. 1 изображена схема разраоотки карьера; на фиг. 2 - поперечный разрез клина.Захват для каменных глыб состоит из клина 1,Г-образной лапы 8, шарнирно связанной с боковой опоческих толкателей 4 и б. Захват с помощью штанги б ике 7 козлового крана 8. Управление захватом производПосле установки захвата на необходимой высотерабатываемого материка клин 1 вводится в трещинувысокого потенциала, пропускаемые через определснньмени через внутреннюю полость 10 клина 1, заполненвают вибрацию. Благодаря вибрации клин 1 расширяеде и отделяет глыбу от материка. С помощью боковоГразной лапы д, перемещаемых гидравлическими толкахваченная глыба грузится на транспорт.132126Для создания электрических...
Стреловой кран
Номер патента: 132379
Опубликовано: 01.01.1960
Автор: Лейнер
МПК: B66C 13/04, B66C 23/16
...а блок 5 на каркасе кабпны 2, грузового блока 6, шарнирного четырсхзвенника 7, 8, 9 и 10, средним звеном его 8, 9 служит несущий элемент стрелы 1 и привода 8, 11, обсспсчпваюшего изменение вылета стрелы. Привод может быть винтовьм пли гидравлическим.В предлагаемой конструкции благодаря отсутствию участка стрелы, охватывавшего каркас кабины и предназначенного для размещения верхних блоков вертикального уравнительного полиспаста, удается осуществить более полное уравновешиванис стреловой системы. Также представляется возможность выбрать напболсс благоприятное расположение привода вылета и отказаться от условия работы на изгиб траверс 7, 8, 9, что облегчает конструкцию, Прп этом удается обеспечить более равномерное значение линейной...
Устройство для взвешивания груза с грейфером двухканатного типа
Номер патента: 132380
Опубликовано: 01.01.1960
Автор: Вышинский
МПК: B66C 13/16, B66C 3/12
Метки: взвешивания, грейфером, груза, двухканатного, типа
...пазами для ползунов 5, связанных тросами б с запорными рычагами 7 и скоб 8, укрепленных на травсрсс 9 грс йф ер а.В результате подъема грейфера запорный механизм срабатывает и занимает положение, изображенное на фиг. 2. При расслаблении замыкающего каната траверса 9 грейфера поддерживается рычагами 7 запорного механизма. Грейфер с грузом в этот момент удерживается только132380подъемным канатом, который связан с динамометром датчиком) 10, фиксирующим вес груза с грейфером. Связь груза с динамометром осуществляется по схеме: челюсти 11 грейфера с грузом, траверса 9, скобы 8, запорные рычаги 7, удлиненный вал 12 головки грейфера, серьга 13 головки грейфера, корпус 14 запорного механизма, плита 1 и динамо- метр 10,После заданной выдержки и...
Грузозахватное устройство для стреловых установок
Номер патента: 132381
Опубликовано: 01.01.1960
Авторы: Алябьев, Машин, Некрасов, Тимофеев
Метки: грузозахватное, стреловых, установок
...9 болтами неподвижно прикрепляется к корпусу захвата. Задний упор (хомут) 10, служащий для упора комлей погружаемых деревьев, может быть передвинут и неподвижно закреплен в любом месте стрелы. Подвижная обойма полиспаста зажима псрсмещается в направляющих корпуса захвата и шарнирно связана с двумя лапами 2. При наматывании на грузовой барабан лебедки подъемного троса 11 обойма полиспаста, перемещаясь между направляющими, поворачивает лапы захвата, которые захватывают груз.132381Для того чтооы положить груз на железнодорожные платформы или автомобили стрела опускается под действием собственного веса и веса груза. Грузозахват раскрывается, верхние части рычагов упираются в ограничители и стрела поднимается, освобождаясь от груза....
Многочелюстной грейфер
Номер патента: 132382
Опубликовано: 01.01.1960
Авторы: Валицкий, Варабин, Лейтман, Плескачев
МПК: B66C 3/12
Метки: грейфер, многочелюстной
...грейфера состоит4 траверс, шарнирного соединшарнирного соединения б, клыксы. Конструкция втулок 8 шаусеченными конусами, обеспеч многочелюстного грейфера отличается ах промежуточных звеньев и в сочленеены втулки, наружные поверхности косеченных конусов. Взаимодейсгвуя с цирасточек звеньев и головок тяг, такие ковой подвижности челюстей грейфера, я условия внедрения челюстей в захвается коэффициент заполнения грейфера. юсть грейфера, вид сбоку; на фиг. 2 - нижней траверсой, вид сбоку и осевой соединение тяги с верхней траверсой, верхней 3 нижней тр ира 7 верх 1 образован вия работь и нижнеи аверсой 4, ей траверая двумя грейфера,из клыка 1, тяги 2 ения 5 клыка 1 с а с тягой 2 и шари рниров 5, б и 7, ивает лучшие усло едмет изобретени...
Устройство для консольного захвата и транспортирования груза в горизонтальном положении
Номер патента: 132383
Опубликовано: 01.01.1960
Метки: горизонтальном, груза, захвата, консольного, положении, транспортирования
...удер. киваемого груза.Достигается это тем, что устройство, с целью применения его на крюковых кранах, выполнено с уравновешивающим механизмом, являющимся одновременно противовесом для груза и состоящим из приводного ходового винта и приводимой этим винтом маточной гайки, не. сущей подпружиненный рым для подвеса устройства с грузом на крюк. Захватный орган выполнен в виде управляемого кулачкового зажима.На фиг. 1 изображено предлагаемое устройство; на фиг. 2 - сечение по А - А на фиг, 1.Устройство состоит из корпуса-противовеса 1 с зажимами 2 длч консольного захвата груза в горизонтальном положении, ходового самотормозящего винта 3, электрического двигателя 4, маточной гайки 5, рыма б и амортизатора 7. Предмет изобретения 1,...
Грейферная лебедка
Номер патента: 132385
Опубликовано: 01.01.1960
Автор: Слепченко
Метки: грейферная, лебедка
...состоит из двух контргрузов 1 и 2, подвешенных прн помощи канатов 3 и 4, отклоняющих блоков и барабанов 5 и б,Барабаны выполнены с обычной двухсторонней нарезкой и с креплением рабочих канатов на крайних частях барабанов.Канаты контргрузов закрепляются в средней части бавращении барабанов на подъем свиваются с барабанов.спиральные канавки для навивающих рабочих канатов.барабанов на спуск канаты противовесов навиваются нканавки, освобождаемые рабочими канатами,Так как в механизме замыкания ход рабочего каната равен длиневыбираемого из полиспаста каната при замыкании н высоте подъемагрейфера, то для уменьшения вертикального перемещения контргруз ззмыкания подвешен на двух ветвях каната.Предмет изобретения Тсхред А. А....
Устройство для подачи изделий к станкам автоматической линии
Номер патента: 132549
Опубликовано: 01.01.1960
Авторы: Вакуличев, Власкин, Каштанов, Козырев, Маргулис, Пискунов, Слуцкий
МПК: B65G 47/18, B66C 1/24
Метки: автоматической, линии, подачи, станкам
...относительно автооператора, Шлеперный палец 2 в это время, утопая, проходит под изделием.Автооператоры выполнены в виде шкафа 5, на котором вертикально укреплен гидроцилиндр 7 Конец штока 8 оканчивается захватом 9, выполненным из двух боковых скоб 10, расстояние между которыми не сколько больше изделия 11. Для ориентации изделий относительно шпинделя в оазличных положениях, в зависимости от характера операции, повороты его осуществляются следующим образом. В верхней крышке цилиндра 7 укреплена скалка 12, входящая внутрь трубчатоге штока 13, На скалке сделана канавка, заканчивающаяся внизу винтовой линией. Палец 14, закрепленный в поршне 15 и жестко связанный со штоком 13, взаимодействуя с винтовой канавкой скалки 12, при движении штока...
Мостовой кран
Номер патента: 132557
Опубликовано: 01.01.1960
Автор: Уткин
МПК: B66C 17/04
...1 схематически изображено устройство мостового крана, на фиг. 2 - схема устройства горизонтального досылания грузовой каретки Устройство состоит из: мостовой тележки крана 1 (см. фиг. 1), к которой скобами 2 подвешены двутавровые балки 3 К балкам 3 под. вешена тележка 4, являющаяся опорой поворотного кольца телескопической рамы 5. Поперечное движение подвесная конструкция получает за счет перемещения крюковой тележки, связанной с тележкой поворотной рамы б. Подъемное движение грузовой рамы происходит за счет движения грузового крюка 7, к которому подвешена грузовая рама с грузовой кареткой 8. Поворот вертикальной телескопической рамы осуществляется механизмом поворота, расположе 11 ным на раме тележки. Главное горизонтальное досылание...

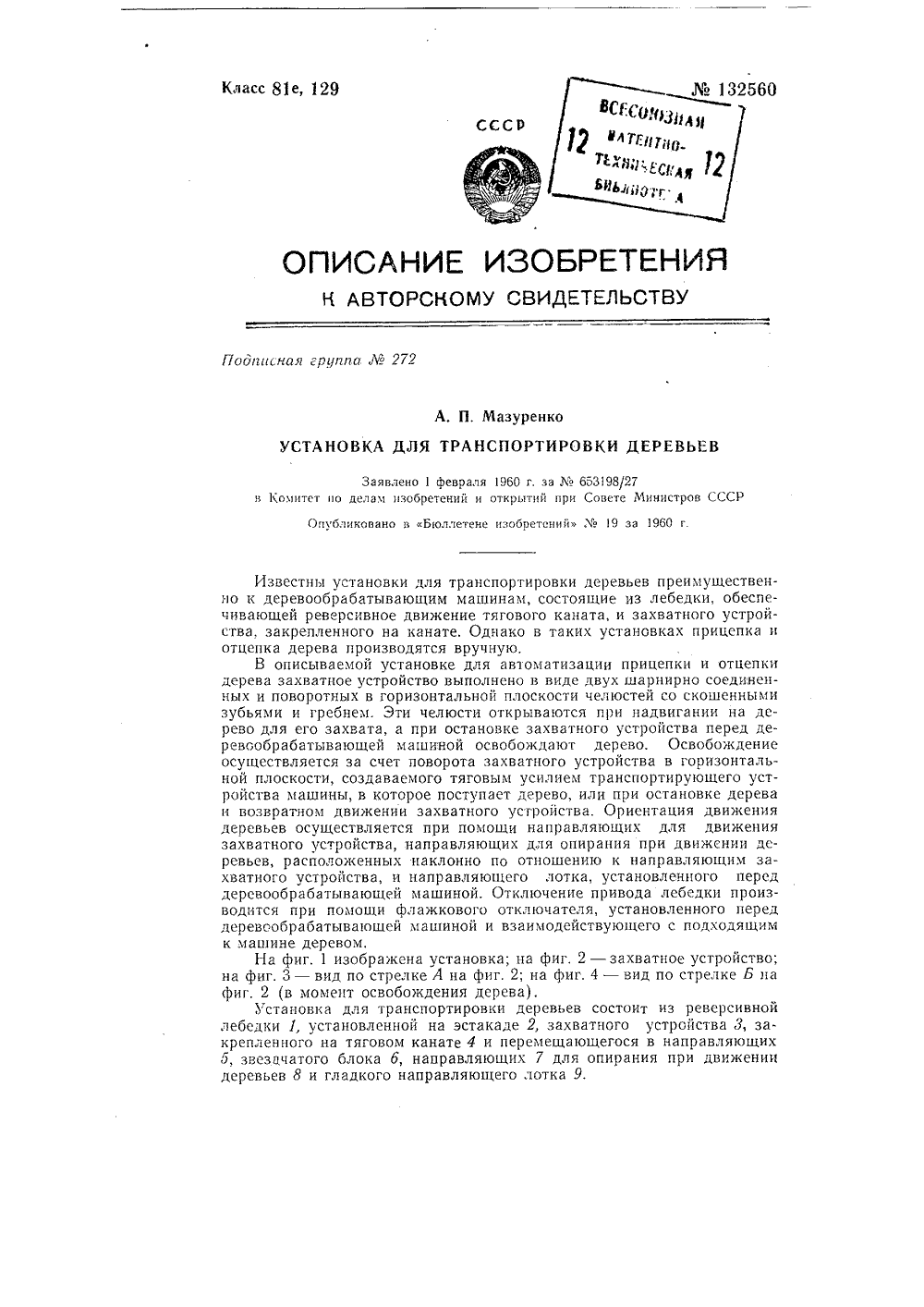

Установка для транспортировки деревьев
Номер патента: 132560
Опубликовано: 01.01.1960
Автор: Мазуренко
МПК: B65G 47/00, B66C 1/00, B66C 1/12 ...
Метки: деревьев, транспортировки
...вверх, Нижняя челюсть 12 проходит под дерево за счет зазора между деревом и направляющими 5. При натяжении каната 4 скошенные зубья 13 и 14 челюстей 11 и 12 захватывают дерево, которое начинает перемещаться к деревообрабатывающей машине, скользя кроной 15 по направляющим 7. Правильная ориентация дерева при перемещении осуществляется, кроме направляющих 7, отбойными брусьями 1 б и 17. В последний период своего перемещения дерево движется по лотку 9 до тех пор, пока его комель 18 не поступит в транспортирующее устройство 19 деревообрабатывающей машины. Тяговое усилие, создаваемое устройством 19, вызывает поворот захватного устройства 3 в горизонтальной плоскости, в результате чего зубья 13 и 14 выходят из зацепления с деревом 8 и...
Подъемный кран с железобетонными несущими конструкциями
Номер патента: 132786
Опубликовано: 01.01.1960
Автор: Лаптев
МПК: B66C 5/00
Метки: железобетонными, конструкциями, кран, несущими, подъемный
...болтов соединительнь несущими конструкциям и, печения возможности удобельых элементоз, применепроходные трубки, испольх накладок. Известны конструкции подъемных кранов, выполненных из сборного железобетона, Однако разборка и сборка конструкций таких кранов представляет известные трудности,Отличительная о:ооенность описываемого крана заключается в том, что, с целью обеспечения возможности удооной соорки и разборки конструкций из отдельных элементов, применены замоноличенные в элементы конструкций проходные трубки, используемые для пропуска болтов соединительных наклгдок,На чертеже изображена предложенная конструкция в двух проекциях.железобетонные элементы конструкции снаожены замоноличенными трубками 1 для обеспечения сочленения их....
Кран с поворотной в вертикальной плоскости стрелой
Номер патента: 132787
Опубликовано: 01.01.1960
Авторы: Губанов, Керичев, Цыганков
МПК: B66C 23/06, B66C 23/82, B66C 23/90 ...
Метки: вертикальной, кран, плоскости, поворотной, стрелой
...возможность самопроизвольного запрокидывания стрелы.На фиг. 1 изображена схема крана при большофиг. 2 - схема крана при малом вылете стрелы.Подвижной противовес 1 укреплен на двух тросах 2 исвязаны со стрелой 4 крана. Трос 2 уменьшает момент оти груза 5; трос 3 препятствует запрокидыванию стрелы от деки и при обрыве груза, он укрепляется на дополнительномне б. Ооа троса проходят через отводной блок 7.При минимальном вылете стрелы, когда создается угроза ее запрокидывания, вес подвижного противовеса воспринимается тросом 3, а трос 2 ослабляется, При большом вылете стрелы трос 2 принимает на себя вес противовеса, а трос 3 ослабляется. м вылете стрелы; на 3, которые веса стрелы йствия качкронп 1 тейМ 132787 Предмет изобретенияКран...
Предохранительное от перегрузки устройство для гидравлических кранов
Номер патента: 132788
Опубликовано: 01.01.1960
Автор: Вейман
МПК: B66C 23/90
Метки: гидравлических, кранов, перегрузки, предохранительное
...поршень д и воспринимается пружиной б, упирающейся в шток 7. Шток давит на коромысло 8, имеющее в точке А постоянную опору, а в точке Б коромысло перемещается профилем кулачка 9, в зависимости от вылета стрелы крана.При установке ограничителя на стреле вращение кулачка осуществляется вокруг оси 10 под действием связанного с ним груза 11. При установке ограничителя на других частях крана вместо груза 11 устанавливается барабан 12, связанный тросом 13 с сектором, приваренным к стреле, К другому концу троса, проходящего через отводные ролики 14, подвешивается груз 15.До 1 Д 788 О г гг- ( А, Кудрявиц А. Мрочк Тсхр Корректор О. филиппова сдакт Формат бум. 70 Х 108,/м1250 Цена 25митете по делам изобретений и опри Совете Министров СССРЦентр,...
Захватное устройство для бочковых грузов
Номер патента: 132789
Опубликовано: 01.01.1960
Метки: бочковых, грузов, захватное
...с одной стороны корпус 2, В корпусе находится пружина 3, фиксируемая с одного конца корпусом, а с другого - упорной шайбой 4 и штифтом 5, установленным на хвостовике крюка 1. На крюке шарнирно па оси 6 надет сталкиватель 7. В верхней части корпуса на шарнире 8 установлена собачка-упор 9, которая при подъеме бочки заскакнвг.ет за выступ 10 сталкивателя. К корпусу приварена скоба 11, которой захват-самоотцеп зацеплен за трос или канат 12.При зацеплении крюков за утор бочки и натяжении троса или каната, продетого через скобу 11, корпус 2, сжимая пружину 3, будет двигаться по хвостовику крюка. Одновременно с корпусом передвинется упор 9 и заскочит за выступ 10 сталкивателя 7.При опускании бочек в месте разгрузки и ослаблении троса или...
Береговой кран для погрузки и разгрузки судов в ненастную и ветреную погоду
Номер патента: 133364
Опубликовано: 01.01.1960
Автор: Криман
МПК: B63B 27/12, B66C 23/18
Метки: береговой, ветреную, кран, ненастную, погоду, погрузки, разгрузки, судов
...погоду состоит из поворотной горизонтальной грузовой фермы 1 с монорельсом 2, тельфером, грузовыми талями, укрепляемого у причала на стойках 3, брезентового укрытия 4, перекрывающего ферму 1, бо. ковых полотнищ 5, спускающихся до уровня основания б крана, с подвешенными к ним боковыми фермочками 7 и откидных шторок 8, опускающихся до уровня палубы 9 судна 10 и подвешенных к боковым балочкам 11,Береговой кран монтируется в районе просвета дверей 12 склада, приводится в рабочее положенпе и позволяет производить погрузочно- разгрузочные работы по вариантам: трюм судна 10 - склад; трюм - вагон 13; вагон И - склад - в ненастную и ветренную погоду независимо от метеорологических условий благодаря образующемуся рабо",ему коридору,Предмет...
Устройство для сортировки лесных материалов
Номер патента: 133405
Опубликовано: 01.01.1960
МПК: B65G 47/14, B65G 47/18, B65G 57/00 ...
Метки: лесных, сортировки
...тяговым канатом 12.Предмет изобретения1, Устройство для сортировками лесных материалов, укладки их в приемники, выполненное в виде канатного или цепного конвейера с крючкообразными грузовыми захватами, принимающими бревна с подающего конвейера, отл и ч а ю щ ее с я тем, что, с целью дистанционного управления сортировкой, захваты поворотно смонтированы на каретках, перемещающихся по направляющим, замкнутым в вертикальной плоскости, и увлекаемых канатом или цепью, а у каждого приемника установлены дистанционные управляемые упоры, взаимодействующие с захватами и обеспечивающие их раскрывание, причем захваты автоматически открываются над соответствующим приемником при взаимодействии с упором, выдвигаемым электромагнитом по команде...
Крановая тележка с телескопически раздвижной штангой
Номер патента: 133572
Опубликовано: 01.01.1960
Авторы: Демокритов, Кондин, Улисов
МПК: B66C 11/04, B66C 11/12
Метки: крановая, раздвижной, тележка, телескопически, штангой
...последней нижней секции В укреплена на оси 10 вторая труба 11, меньшего диаметра, со птырем 2, ф)Гксатором 13 и захватом 14.После захвата изделия, например рамы автоман)пны. э 5)сГГтрг)тсГь фер производит подъем телескопических секций, вхГ)дяГцих др.г ь друга. В момент выхода изделий из,люка штырь 12 труб) 11 входит в прог)сзи трубы 9, кромка которой отводит рычаг фиксатора 1,5 и, двигаясь по прорезям, производит поворот трубы 11, а вместе с ней н осн 16 с захва. том 14. Поворот изделия заканчивается раньше, чем изделие дойдет до верхнего положения, с таким расчетом, чтобы при опускании па сбо. рочный конвейер изделие не поворачивалось. После того как захват Опустит изделие на конвейер, он возвратится к люку и опустится для захва 1 а...
