B66C — Подъемные краны; грузоподъемные элементы, используемые в кранах, кабестанах, лебедках и т.п.
Опорно-поворотный круг для кранов и других подъемных механизмов
Номер патента: 206061
Опубликовано: 01.01.1967
МПК: B66C 23/84, B66C 5/10
Метки: других, кранов, круг, механизмов, опорно-поворотный, подъемных
...последовательно установленных на горизонтальной оси роликов, разделенных между собой шайбой.Такое выполнение опорно-поворотного круга позволяет значительно повысить несущую способность круга при небольших габаритах его.На фиг. 1 схематически изображен опорно- поворотный круг в разрезе; на фиг. 2 - вид фиг. 1 в плане.Опорно-поворотный круг состоит из трех опорных колец: кольца 1 с зубчатым венцом, опорного кольца 2 и кольца 3, воспринимающего усилие от вертикальных нагрузок. Между кольцами монтируются два ряда тел качения, один из которых состоит из шариков 4, а другой из сдвоенных последовательно установленных на горизонтальнои оси б роликов б,которые удерживаются сепаратором 7 и разделяются между собой шайбой 8.Кольцо 3 соединяется...
Монтажная петля для подъема и транспортирования сборных железобетонных элементов большого веса
Номер патента: 206062
Опубликовано: 01.01.1967
Авторы: Авдеенко, Всесоюзный, Научно, Потапов, Юдковский
Метки: большого, веса, железобетонных, монтажная, петля, подъема, сборных, транспортирования, элементов
...сечением в различных участках круглым в средней части и прямоугольным в криволинейной.Такая петля имеет меньший вес и более надежна в работе.На фиг. 1 изображена описываемая монтажная петля, вид спереди; на фиг. 2 - то же, вид сбоку; на фиг. 3 - петля, заделанная в железобетонном элементе,Петля выполнена из высокопрочных замкнутых стальных нитей 1 непрерывной навивки диаметром 2 - 6 мм. Для скрепления нитей между собой и исключения их взаимного перемещения служат скрутки 2. Прямоугольное сечение петли (сечение А - А) и скрепление нитей между собой обеспечивается плоскими инвентарными сжимами 3. Стяжки 4 придают петле требуемую форму.5 Конструкция петли предусматривает переход круглого сечения в прямоугольное с целью равномерного...
Клещевой захват
Номер патента: 206063
Опубликовано: 01.01.1967
Автор: Березовский
...стержень б, двигаясь вместе с верхней частью клещевины в сторону, выходит из зацепления ЗО с кулачком 8, который под собственным ве5 10 15 го 25 30 35 сом повертывается вокруг своей оси до упора нижней своей стороной в торец паза рычага .5 и перекрывает выступ (упор) рычага. Клещи подготовлены к замыканию.При подъеме вверх клещевины под действием силы натяжения сходятся, опорный стержень 6 скользит по плоскости основания кулачка 8, клещи замыкаются и захватывают пакет слябов, В таком состоянии пакет слябов транспортируется. При опускании клещей с пакетом слябов на стеллаж губки и верхние концы клещевин расходятся, а опорный стержень 6 захватывает за угол кулачок 8, поднимает его вверх, рычаг 5 своим выступом заходит за опорный...
Грузозахватное устройство
Номер патента: 206064
Опубликовано: 01.01.1967
Авторы: Ауэрбах, Батурин, Вильнер, Елинсон, Проектно, Резник
МПК: B66C 1/14
Метки: грузозахватное
...- грузозахватное устройство в момент разгрузки.Грузозахватное устройство содержит траверсу 1 с приваренными к ней крюками 2 для навешивания строп 3, траверса вмонтирована в обоймы 4 с укрепленными на них крюками б, которые имеют предохранительные устройства 6, предотвращающие спадание строп. Для фиксации траверсы с крюками 2 относительно обойм 4 на одной из них установлен замковый механизм 7 в виде рычага, входящего в прорезь траверсы, которая через обоймы и гибкие связи подвешивается к крюку грузоподьемного устройства.Для погрузки шпал строп 8 подводят поп них и навешивают на крюки 2, заранее установленные в горизонтальном положении и зафиксированные замковым механизмом, рычаг которого тросом 8 связан с кабиной крановщика...
Грузозахватное устройство для изделий с отверстием
Номер патента: 206065
Опубликовано: 01.01.1967
Авторы: Демченко, Рослик, Хандусенко
МПК: B66C 1/54
Метки: грузозахватное, отверстием
...вертикальные пазы 7 и соединены под захватными рычагами 1 опорой 19, Внижней части опорной стойки щеки имеют рядотверстий 20, расположенных одно над другим, в которые при необходимости устанавли 20 вают переставные опорные планки.При перемещении грузозахватного устройства без груза ось 12 промежуточного и тягового рычагов находится в вертикальном вырезе.упоре 18 планки 9 фиксирующего приспособ 25 ления, захватные рычаги сведены,При подъеме отдельно лежащего рулонаили пакета рулонов захватные рычаги с опорной стойкой б устройства опускаются внутрьотверстия рулона (рулонов), пока опора 19 не30 упрется в пол. Переставные опорные планки 8в этом случае сняты с опорной стойки б устройства.При дальнейшем опускании серьги подвески ось 12...
Грейфер для извлечения грунта из свай-оболочек
Номер патента: 206066
Опубликовано: 01.01.1967
Авторы: Бараз, Всесоюзный
МПК: B66C 3/06
Метки: грейфер, грунта, извлечения, свай-оболочек
...полиспаста и шарнирно соединенных с ней стержней, сочлененных с челюстями грейфера. На чертеже схематично изображен описываемый грейфер,Прижимные пластины 1 снабжены хвостовиками 2, подвижными в направляющих про 5 резях неподвижной траверсы 3. Хвостовикипластин имеют скошенные концы 4, взаимодействующие со скошенными поверхностямиподвижной траверсы 5 с укрепленными на нейблоками 6 полиспаста 7.О Расположенная в верхней части грейфераподвижная траверса 8 с укрепленными на нейблоками 9 полиспаста шарнирно соединена спомощью стержней 10 с челюстями 11. Работа с грейфером производится следующим об 5 разом,После опускания грейфера на грунт вовнутреннюю полость сваи-оболочки 12 натягивают канат 13, проходящий через блоки полиспаста, при этом...
Захват для штучных грузов
Номер патента: 206067
Опубликовано: 01.01.1967
Авторы: Волчек, Гора, Макаров, Шпигель
Метки: грузов, захват, штучных
...на ее концах л и привод, поворачивающий захват ью оси 3, жестко прикрепленной к тра акаров и А. Ю, Шпигел К осям 4 вращения лап захвата жестко прикреплены рычаги 5, шарнирно связанные между собой посредством тяги б. Тяга совместно с рычагами и траверсой образует шарнирный параллелограмм, обеспечивающий параллельность лап захвата при их наложении на груз 7.В исходном положении, перед захватом груза, лапы находятся перпендикулярно к продольной оси траверсы. Это достигается с помощью пружинного фиксатора, состоящего из упора 8, прикрепленного к траверсе, штока 9, вставленного в отверстие в упоре, пружины 10, расположенной между упором и рычагом, и пружины 11, расположенной с другой стороны упора.При вращении траверсы по часовой стрелке...
Захватное приспособление для изделий
Номер патента: 206068
Опубликовано: 01.01.1967
Авторы: Дубовцев, Лобанов, Остен
МПК: B66C 1/10, B66C 1/28, B66C 11/12 ...
Метки: захватное
...рычагов расположены на одинаковом уровне, а нижние на разном. На траверсе 5 имеется привод 14, служащий для перемещения тележек 8 с лапами 10 и 11 при помощи винтов 7. На подъемном механизме установлен конечный выключатель 15,Работает приспособление следующим образом. Калорифер транспортером подается в пс. ходное положение в начале линии травления и цинкования. На транспортере он находится в горизонтальном положении. Оператор с центрального пульта управления устанавливает приспособление над калорифером. Траверса б с разведенными лапами 10 и 11 опускается вниз до положения, когда нижние упоры установятся против трубной решетки калорифера. Затем включается привод 14, который вращая винты 7 сближает тележки 8 с рычагами 10 и 11 до упора...
Крановый захват
Номер патента: 206069
Опубликовано: 01.01.1967
МПК: B66C 1/54
...к рукоятке гибкий элемент наматывается на 20 вал, поднимая кулачки захвата вверх и отцепляя его от изделия.Это упрощает конструкцию захвата и обеспечивает возможность его работы во взрывоопасной среде. 25На чертеже изображен описываемый крановый захват, общий вид.Вал 1 установлен в траверсе 2 для навески захвата на крюк крана, соединен гибким элементом 3 с обоймой 4 захвата и жестко свя- ЗО зан с коромыслом 5. Коромысло шарнирно соединено с рукояткой б. Рукоятка фиксируется упором 7, жестко закрепленным на траверсе. Обойма снабжена пружинящими подвесками 8, укрепленными по ее периметру. и соединена тягой с конусом 9. К нижним концам пружинящих подвесок прикреплены конические кулачки 10.При оттягивании вниз рукоятки коромысло...
Стогометатель-погрузчик
Номер патента: 206228
Опубликовано: 01.01.1967
МПК: A01D 87/00, B66C 23/00, B66C 23/64 ...
Метки: стогометатель-погрузчик
...вается нарепленньз ных рабо навеш 1 сза из сме Известны стогометатели-погрузчики с поворотной в вертикальной плоскости стрелой, несущей на свободном конце один из сменных рабочих органов, таких, как грабельная решетка, вилы, ковш и т. п,Для сохранения заданного положения рабочего органа, например грабельной решетки, при подъеме стрелы, эти стогометатели-погрузчики обычно имеют растяжки, образующие со стрелой, кронштейном опорной рамы и корпусом рабочего органа параллелограммный механизм.В то же время часть рабочих органов, например ковш, не требует при подъеме стрелы сохранения заданного положения, и в этом случае растяжки обычно снимаются и при погрузке тяжелых грузов, например гравия, жесткость стрелы оказывается недостаточной.В...
Электрогидравлическая система грейферногопогрузчика
Номер патента: 206404
Опубликовано: 01.01.1967
Авторы: Данилкин, Дубовецкий, Крышталович, Литвинов, Син, Харченко, Черноусое, Щук
МПК: B66C 13/32, B66C 13/42
Метки: грейферногопогрузчика, электрогидравлическая
...грейфером 17.При включении переключателя 1, управляющего гидроцилиндром поворота стрелы 16, электрический ток от источника 3 через переключатель поступает в электромагнит, управляющий клапаном холостого хода 18, и в один из электромагнитов, управляющих гидрораспределителех 11 цилиндра поворота 16. Рабочая ж;дкость от гидронасоса 2, закрыв обратный клапан 19, по трубопроводу 20 через гидрораспределитель 11 поступает в одну из полостей цилиндра поворота стрелы 16. При этом клапан холостого хода 21 открыт и рабочая жидкость От гидронасоса 1 идет на слив, так как пчть электри 1 ескохч токмагниту клапана холостого хода 21 закрыт диодом 22.При включении переключателя с, управля юще 1 О Гидроцил 1 ндром подъема стрелы 16.ЭЛЕКтРИЧЕСКИй тОК...
Устройство для сборки лролеткых балок
Номер патента: 206421
Опубликовано: 01.01.1967
Авторы: Всесоюзный, Даценко, Рас, Рачицкий, Хенин
МПК: B23P 19/00, B66C 17/00
Метки: балок, лролеткых, сборки
...и измерительными приспособлениями для линейного измерения параметроп балок.В предложенном устройстве в верхних частях порталов смонтированы силовые цили:дры, воздействующие иа концы балок пр: Их мсхаиическоп обработке, а на опорной плите Выполнен продольный паз, фиксирующий положение оалки относительно рельса грузовой тележки,12 лая КОИСтр,Кция ООССПСЧИВЗЕТ ИЗДСжу 10 работу коз 12 з)1 сст создания предВари Гсгьного обратного прогиба балок. На фиг. 1 изобра;ксио Оиисывас)Ос лстроСтво, Оощи 1 Вд, иа )иг, 2 - то жс, Вид сперсди; иа фиГ. 3 -- опорная плита устройства.Устро)ство содержит опорную плиту 1, несущую подви)кыс порталы 2, иа которых смонтированы силовыс цилиндры 3, созда:ощие прогпо пролетой балки. Вдоль пли гы...
Грузоподъемный кран
Номер патента: 206825
Опубликовано: 01.01.1968
Авторы: Бачинский, Богданов, Журавков, Колесников
МПК: B66C 11/16, B66C 17/06
Метки: грузоподъемный, кран
...37, наружные обоймы которых - зубчатые колеса, находящиеся в зацеплении с двумя шестернями 38, установленными на тихоходных валах 39,Фрикционные муфты 37 - сочетание дисковой муфты 40 и обгонной 41, у которых наружная обойма - общая и представляет собой зубчатое колесо, а внутренние обоймы разделены и каждая из них соединена шпонкой с валом 31 или 35,Для быстрого и точного захвата лапами 5 раскаленных и холодных листовых заготовок кран снабжен механическим подвижным щупом 21, установленным на траверсе 4 с рабочим органом в виде штока, один конец которого совпадает с плоскостью захвата лап 5,а другой - воздействует на конечный выключатель 42. Этот выключатель связан с блоком электроуправления 43 и электромеханическим датчиком, дающим...
Ограничитель грузового момента
Номер патента: 206826
Опубликовано: 01.01.1968
Авторы: Волков, Специальное
МПК: B66C 23/84, B66C 23/90
Метки: грузового, момента, ограничитель
...производится регулировкой реле давления,та, содержая и передвиповоротнойна, отличаюения надежового момен атчик усилиый между еи рамои кра целью повыш Ограничитель гр щий совмещенный жения, установлен платформой и нижн и 1 ийся тем, что, с с присоединением заявки Известны ограничители грузового момента, содержащие совмещенный датчик усилия и перемещения, установленный между поворотной платформой и нижней рамой крана.В предложенном ограничителе датчик выполнен в виде упругого элемента, заключенного в замкнутом объеме, образуемом дисками, воспринимающего и передающего опрокидывающий момент к реле давления с микропереключателем, включенным в цепь исполнительного механизма ограничителя,Упругий элемент выполнен, например, из гидропласта или...
Грузозахватное устройство
Номер патента: 206827
Опубликовано: 01.01.1968
Авторы: Ауэрбах, Никандров, Проектно
МПК: B66C 1/28
Метки: грузозахватное
...пакетов штучных грузов, включающие траверсу с поворотными крюковыми захватами, шарнирно соединенными посредством тяг с подвеской к крюку крана, смонтированные на траверсе упоры для ограничения высоты транспортируемых пакетов и замковый механизм фиксации захватов.Описываемое грузозахватное устройство отличается от известных тем, что, с целью обеспечения надежности фиксации захватов при работе устройства в различных производственных условиях, замковый механизм выполнен в виде смонтированных в корпусе двух соосно расположенных цилиндров, из которых внутренний цилиндр, неподвижно закрепленный на траверсе, имеет на наружной поверхности криволинейные пазы, а наружный цилиндр, свободно вращающийся на связанном с шарнирными тягами шпинделе,...
Захват для мешков
Номер патента: 206828
Опубликовано: 01.01.1968
МПК: B66C 1/59
...пальцы 11, приваренные к планкам 12 с резиновыми накладками 1 З.Планки 12 также выполнены с отверстиями, в которые свободно проходят иглы 1 О. На 10 пальцах 11 сидят пружины 14, отжимающиепланки 12 от зажимных губок, Зазор между губками и планкой регулируется с помощью гаек 15. Упор 1 б служит для фиксирования рычага 5 в крайнем вогнутом положении, 15 т. е, при открытом состоянии захвата.Захват работает следующим образом,Захват в раскрытом положении вается на сшивку мешка (не показ 20 чего усилием рабочего сводятся ве цы клещевин 1, Предварительно н повернуть рычаг 5 к соответствую вине. Сведение клещевин производит 25 пор, пока защелку б можно будет и зацепить за наружную кромку кле Придерживая защелку б в повер 90 положении,...

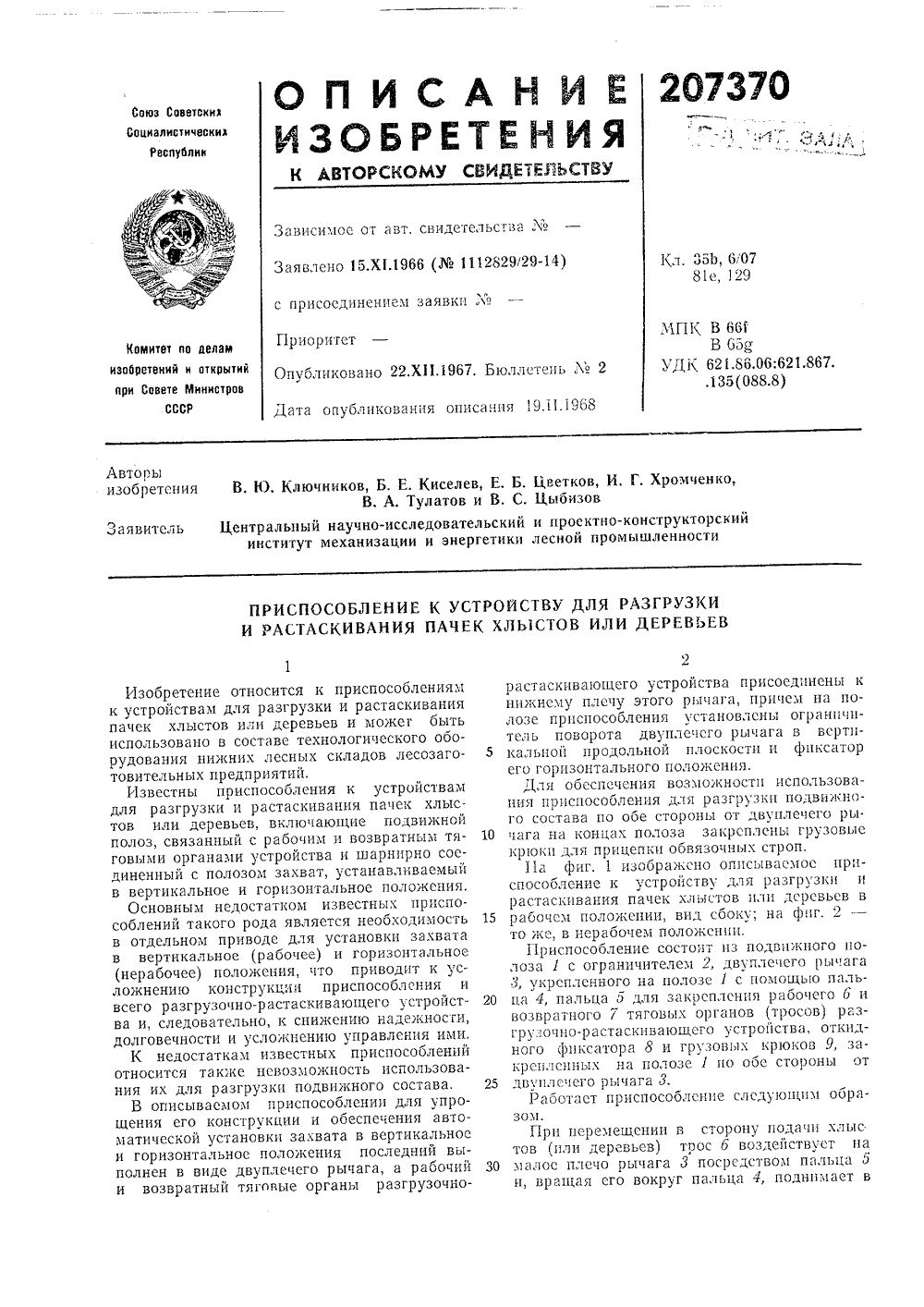

Приспособление к устройству для разгрузки и растаскивания пачек хлыстов или деревьев
Номер патента: 207370
Опубликовано: 01.01.1968
Авторы: Дыбизов, Киселев, Ключников, Проектно, Тулатов, Хромченко, Цветков, Центральный, Энергетики
Метки: деревьев, пачек, разгрузки, растаскивания, устройству, хлыстов
...двуплечего ры. 11 Га нз 1 концах полоза за 1 срсплсны Гру зовыс крюки для прицепки обвязочных строп.11 а фиг. 1 изображено описываемое приспособление к устройству для разгрузки и растаскивания пачек хлыстов нлн деревьев в рабочем положении, вид сбокхна фпг. 2 - то жс, В нераООчем положсннн.Приспособление состо;1 Т нз подвижного полоза 1 с ограничителем 2, двуплечсго ры 1 ага 3, укрсплснного на полозе 1 с помощью пальца 4, пальца 6 для закрепления рабочего 6 и возвратного 7 тяговых органов (тросов) разгрузочно-растаскивающсго устронства, откидного фиксатора 8 и грзовь 1 х 1 ср 1 оков 9, з;1- крснлснных на полозе 1 но обе стороны от двунлсчего рычага 3.Работает приспособление следующим образом.При перемещении в сторону пода гн хлыс тов...
Устройство для очистки лесосек
Номер патента: 207550
Опубликовано: 01.01.1968
Авторы: Жаров, Марченко, Шмалий
МПК: A01D 33/00, A01D 89/00, A01G 23/06 ...
Метки: лесосек
...толкающей рамы.Штанга 5, связанная со штоками гидроцилиндров 7, служит для одновременного поворота всех клыков, воздействуя на кронштейны 4.При сгребании порубочных остатков устройство работает следующим образом. Толкающую раму устанавливают в рабочее положение, а рукоятки распределителей включения гидроцилиндров 2 и 7 - в плавающее. Корчующие клыки 3 рабочего органа занимают положение 1 (см. фиг. 2).При движении трактора каждый клык может устанавливаться свободно, независимо от других, копируя при преодолении препятствий микрорельеф почвы, благодаря отрицательному углу атаки конца клыка и независимой подвеске.Штанга 5 скользит по направляющей кривой, образованной тыльной стороной клыка и внутренней стороной кронштейна 4. Если...
207551
Номер патента: 207551
Опубликовано: 01.01.1968
Авторы: Бел, Булгаков, Зайцев, Карельский, Лесного
МПК: A01G 23/08, B25J 5/00, B65G 67/12 ...
Метки: 207551
...15 на вал 10 1 б, Челюсть 17 захвата б имеет шлицевое соединение с валом 1 б, а челюсть 18 - шарнирное. Изменение зева захвата производится гидроцилиндром 19, соединяющим между собой его челюсти.15 Погрузчик устанавливают между сучкорезной машиной и вспомогательными механизмами для обработки деревьев. Захват б с разведенными челюстями 17 и 18 при подаче масла под давлением в поршневые полости 20 гидроцилиндров 8 и 9 подводится к пакету деревьев, расположенному перед сучкорезной машиной, и захватывает дерево. При подаче масла в штоковые полости гидроцилиндров стрела, двигаясь от пакета, поднимает комле вую часть дерева и подает в сучкорезную машину. Если необходимо отделить от пакета и вершинную часть, рычаг 7 стрелы б также подводится...
Захват к погрузочно-транспортным машинам
Номер патента: 207800
Опубликовано: 01.01.1968
Авторы: Государственное, Криворучко, Раздорский, Самоходным
Метки: захват, машинам, погрузочно-транспортным
...на прижимах. На задних концах гребенок шарнирно установлены дугообразные удлинители, представляющие собой двуплечие рычаги, одни плечи 7 и 8 которых через подпружиненные телескопические тяги 9 и 10 соединены с боковыми прижимами, а другие 11 и 12 - ;вободные. Они выполнены с угловым профилем, горизонтальная полка 12 которого расположена ниже вертикальной и направлена от последней внутрь стоговоза.Каждая телескопическая тяга включает корпус 14, шарнирно соединенный с плечами 7 и 8 удлинителей, шток 15 с ограничителями 1 б и 17 свободного хода, шарнирно связанный с боковыми прижимами, и пружину 18,В незагруженном стоговозе удлинители пружинами 18 повернуты внутрь до упора ограничителя 16 в корпус 14.При подборе стога стоговоз с раскрытыми...
Транспортирующее устройство
Номер патента: 208218
Опубликовано: 01.01.1968
Автор: Львовский
МПК: B66C 1/22, B66C 11/12
Метки: транспортирующее
...1 имеют продольно закрепленные цепи 2 для продольного перемещения каретки 8, снабженной звездочками 4 и опирающейся на катки 5. На кронштейне б подвешен грузозахватныйорган 7, имеющий возможность с помощью цепи 8 наматываться или сматываться с барабана 9.Привод барабана осуществляется от двигателя 10 через ременную передачу 11. Дифференциальный редуктор состоит из корпуса 12, червячной передачи: червячного,колеса 13 и червяка 14, расположенных на червячном ко лесе планетарных шестерен 15 и 1 б, входящих в зацепление с шестерней барабана 9 и шестерней муфты 17, связанной с валом 18, на котором закреплены звездочки 4. Этот вал служит опорой для свободно вращающегося на нем барабана 9 и червячного колеса И Валик 19...
208219
Номер патента: 208219
Опубликовано: 01.01.1968
Авторы: Государственный, Данилевский, Момот
МПК: B66C 11/16
Метки: 208219
...тележке 9. Канат 5, закрепленный на барабане лебедки 1, идет по направлению движения моста б до конца грузоподъемной машины, затем назад, через отводной блок 10 и проходит далее через отводные блоки 11 и 12 вдоль моста 4, через отводной блок 13 всзвращается назад и крепится на барабане лебедки 2. При вращении барабанов лебедок 1 и 2против часовой стрелки канаты 3 и 4 наматываются на барабаны лебедок и передвигают мост б по направлению к месту располо 15 жения лебедок, а канат 5 не препятствуетэтому передвижению, так как сматывается сбарабанов лебе 3 еЖ,При вращении барабанов лебедок по часовой стрелке тянущим канатом является ка 20 нат 5, а канаты 3 и 4 не препятствуют движению мостаТаким образом, при вращении барабановлебедок в одну...
Самоподъемный башенный кран
Номер патента: 208221
Опубликовано: 01.01.1968
МПК: B66C 23/02, B66C 23/32
Метки: башенный, кран, самоподъемный
...лебедок 11, установленных на раме 12 подвижной обоймы 9, и системой полиспастов 18. Передвижение башни крана производится также этими лебедками и сис. темой полиспастов.Лебедки включают барабаны 14 и 15. На барабанах 14 запасованы канаты, образующие полиспасты 1 б, осуществляющие подъем башни крана, а на барабанах 1 б запасованканаты, образующие полиспасты 17 для подъема обоймы. Опорные рамы 2 и 12 снабжены выдвижными консолями 18, на концах которых смонтированы шарнирные установочные упоры 19, выполненные, например, в виде винтовых домкратов (фиг. 5).Для выдвижения опорных консолей предусмотрен храповой механизм 20 с ручным приводом.Процесс самоподъема крана осуществляется следующим образом: после подъема обоймы 9, как указывалось...
208222
Номер патента: 208222
Опубликовано: 01.01.1968
Авторы: Вильнер, Вител, Захаренко, Пустильников, Резник, Строительных
МПК: B66C 17/04, B66C 5/10
Метки: 208222
...грузовые тележки б, посредством поворотного 10 круга б,связанные с направляющими 7 грузовой каретки 8. Направляющие грузовой каретки, с целью обеспечения шлюзования балок, выполнены ломающимися отиссительно шарниров 9 и снабжены приводами 10.15 Передние 2 и задние 3 опоры шлюзовогокрана вьрполнены в виде порталов, на которые опирается пролетное строение 1. Порталы снабжены центрирующими пальцами 11, входящими в соответствующие отверстия пролет,ного строения. Относительное положенне порталов и пролетного строения фиксируется посредством болтовых соединений, для чего в ,пролетном строении и порталах имеется ряд отверстий, расположенных радиально по от ношению к пальцу П.Для сохранения постоянным расстояния между ногами средней...
Способ монтажа тяжеловесного оборудования и конструкций стреловыми кранами
Номер патента: 208223
Опубликовано: 01.01.1968
Авторы: Бухбиндер, Всесоюзный, Калугин, Специальным, Федоров
МПК: B66C 23/36, B66C 23/66
Метки: конструкций, кранами, монтажа, оборудования, стреловыми, тяжеловесного
...кранами путем соединения оголовков стрел между со.15 бой, отличающийся тем, что, с целью увеличения монтажной зоны кранов, соединение стрел осуществляют с помощью ригеля, концы которого шарнирно закрепляют на их ого.ловках, обеспечивая тем самым необходимое 20 подстреловое пространство в зависимости отгабаритов монтируемого оборудования и конструкций при изменении вылета стрел. Известны способы монтажа тяжеловесного оборудования и конструкций стреловыми кранами путем соединения оголовков стрел между собой.С целью увеличения монтажной зоны кранов, по предлагаемому способу соединение стрел осуществляют с помощью ригеля, концы которого шарнирно закрепляют на их оголовках, обеспечивая тем самым необходимое подстреловое пространство в...
Ограничитель угла наклона грузоподъемноймашины
Номер патента: 208224
Опубликовано: 01.01.1968
Автор: Николаев
МПК: B66C 15/00, B66C 23/90
Метки: грузоподъемноймашины, наклона, ограничитель, угла
...В основном авт. св.194286 описан ограничитель угла наклона грузоподъемной машины, например крана, содержащий расположенные в корпусе с жидкостью подвижный и неподвижные контакты, подключенные в цепь сигнализации и отключения привода рчбочих механизмов. Подвижный контакт выполнен в виде шарика, свободно расположенного на дне корпуса, внутренняя поверхность которого выполнена конусной с углом наклона образующих, равным допустимому углу наклона машины. Цель изобретения - расширение диапазона действия ограничителя, Достигается это тем, что в средней части корпуса предлагаемого ограничителя над подвижным и неподвижными контактами смонтирована перемычка со сферической вогнутой поверхностью, несущей дополнительный шарик, перемещающийся в...
208225
Номер патента: 208225
Опубликовано: 01.01.1968
Автор: Блантер
МПК: B66C 23/90
Метки: 208225
...ось 2, Под действием этих сжимающих стрелу сил и сил реакции опор происходит изгиб оси 2, который в середине длины оси получается наибольшим.Когда кран поднимает груз, превосходящий допустимый по грузовым характеристикам, ось изгибается так, что упирается в поверхность упора 3, в результате чего происходит поворот углового рычага 4 против часовой стрелки, и кулачок б выходит из зацепления с выступом на бойке 12. Под действием силы сжатой пружины 11 боек 12 движется влево, упирается в рычаг 13, поворачивает его влево и тем самым переводит кулачковую муфту реверса в нейтральное положение, прекращая опасное движение крана.Поворачивая рычаг управления кулачковой муфтой, крановщик сжимает пружину 11.Когда боек 12 будет вдвинут на свое...
Захватное приспособление к крану
Номер патента: 208227
Опубликовано: 01.01.1968
Автор: Кауфман
...каждого крюка образовано сквозное продолговатое отверстие, в котором на пальце 2 вращается прижимная планка 3 с амортизатором 4, представляющим собой ре зиновую прокладку. На пальце 5 вращается трехплечий рычаг б. В рабочем положении захватного приспособления, т. е. когда планка 3 прижата к верхней поверхности соединительной балки 7 ходовой рамы самоходной машины, с целью предотвращения произвольного поворота рычага б, установлена пружина 8 растяжения, которая одним концом крепится к рычагу, другим - к пальцу 9. Крайнее верхнее положение рычага б ограничивается упором 10.Принцип работы захватного приспособления заключается в следующем.Рама с подвешенными к ней крюками 1 посредством крана опускается на перегружаемую машину, Затем...
Клещевой захват
Номер патента: 208228
Опубликовано: 01.01.1968
Авторы: Костин, Ленинградский
МПК: B66C 1/44
...установке его на слиток захват снабжен упором с противовесом. Стабилизирующее приспособление выполнено в виде системы рычагов 7.Захват снабжен упором 8 с противовесом 9, Приспособление для автоматического закрывания клещевин и удержания их в раскрытом положении состоит из планки 10 с пазом, шарнирно соединенной с одной клещевиной, защелки 11 и оси 12.Работа с клещевым захватом производится в следующей последовательности.Крюк крана заводится между скобами; движением крюка в сторону любой скобы с пос. ледующим подъемом производится навеска одной из скоб, а затем движением крюка в сторону второй скобы с параллельным травлением, навешивают вторую скобу на крюк крана. Под действием веса деталей захвата при его травлении клещевины...
Устройство для отделения листа от пакета листовыхзаготовок
Номер патента: 208229
Опубликовано: 01.01.1968
Авторы: Боз, Болдуев, Васильева, Сергеев, Чугай
МПК: B65H 1/04, B65H 3/24, B66C 1/42 ...
Метки: листа, листовыхзаготовок, отделения, пакета
...в зависимости от поверхности листа.5 Работа устройства осуществляется следующим образом.На загрузочный рольганг с помощью соответствующих подъемно-транспортных устройств устанавливают освобожденные от упа ковочной ленты пакеты листовых заготовок.Все дальнейшие операции производятся автоматически.Пакеты заготовок перемещаются на исходную позицию загрузочного рольганга, над ко торым размещается предлагаемое устройство.Для контроля наличия пакета под устройством предусмотрено соответствующее контрольное устройство, которое дает команду на включение, например, цилиндра вертикально го перемещения. Происходит плавное опускание траверсы б, к которой прикреплены неподвижные качающиеся каретки 7 с направляющими 2 и конечные выключатели, Кроме...
