B66C — Подъемные краны; грузоподъемные элементы, используемые в кранах, кабестанах, лебедках и т.п.

Номер патента: 154655

Опубликовано: 01.01.1963

МПК: B66C 3/14

Метки: 154655

...ротора двигателя ДП включено омическое сопротивление СП и дополнительное сопротивление СПД, ограничивающее подъемную силу этой лебедки примерно на величину 0,05 - 0,2 от веса грейфера, Сопротивление СПД шунтируется контактом К включаемым через промежуточное реле РП токовым реле РТ, которое в свою очередь включено в одну из фаз ДГ. Последовательно с контактами реле РТ тока включены нормально открытые контакты реле времени РВ, катушка которого, как и катушка реле РП подключена параллельно ДТ.Такое включение не допускает шунтирования дополнительного сопротивления двигателя при срабатывании реле тока вследствие повышения пускового тока.Натяжение канатов подъемной лебедки в результате включения ДП в сеть при соответствующей величине...

Номер патента: 154917

Опубликовано: 01.01.1963

МПК: B66C 13/23, H02P 5/00

Метки: 154917

...и величина рассогласования между ними не меняется, После отработки тележкой заданного, вылета ее сцепная муфта обесточивается, и тележка останавливается, Ротор сельсина СС 1 прекращает вращаться, но ротор сельсина СС 2 продолжает вращение, так как грейферные лебедки продолжают работать на спуск. При опускании грейфера на материал рассогласование между СС 1 и СС 2 начинает уменьшаться и, пройдя точку нулевого рассогласования, начинает вновь увеличиваться. Фаза,напряжения на выходе СС 2 изменяется на 180.При этом магнипный усилитель МУ 2 начинает дополнительно запираться, а магнитный усилитель МУ 1,постепенно отпирается.Из-за наличия обратного уклона стрелы (равного 23) различнымвеличинам вылета соответствует различная глубина...

Номер патента: 154989

Опубликовано: 01.01.1963

МПК: B66C 23/90

Метки: 154989

...величины, то разрешается лишь опускать груз.В случае перегрузки, возникшей в процессе поворота, кроме опускания груза и уменьшения вылета, разрешается поворачивать кран в обратном направлении. Если перегрузка возникла при одновременном увеличении вылета стрелы и повороте платформы, то поворот в обратном направлении запрещен, так как относительная нагрузка при увеличении вылета возрастает быстрее, чем при повороте накрененного крана.При критической величине нагрузки крана груз автоматически опускается до момента исчезновения критической перегрузки. После этого работа может быть возобновлена лишь после постановки рычагов управления в нейтральное положение. Это особенно важно при подъеме груза в стесненных условиях.В предложенном...

Номер патента: 154990

Опубликовано: 01.01.1963

МПК: B66C 3/18, H02P 5/06

Метки: 154990

...питаются от общего генератора Г с согласованием их механических характеристик в несовпадающих режимах работы либо путем введенияЛв 154990сопротивления в якорную цепь электродвигателя замыкания, либо ослаблением его поля возбуждения.На чертеже приведена электрическая схема питания предлагаемого электропривода Т 1, Т 2, ТЗ - троллеи и токоприемники).При положении 1 контроллера зачерпывается материал или раскрывается неподвижный грейфер. С помощью контактора,Ч двигатель подъема Д 2 отключается от генератора Г. При работе на одном двигателе размагничивающее действие противокомпаундной обмотки генератора СОГ уменьшается. Для получения токоограничивающих свойств характеристик вводятся добавочные сопротивления 2 ДС, ЗДС в цепь...

Номер патента: 155274

Опубликовано: 01.01.1963

МПК: B65G 59/12, B66C 1/22

Метки: 155274

...б захваче упор 8 и еств итатель Хлысты тра тян 7 завод плисти,под Г дмет изоб тенг ферной площадки ля и упоров, о тгного отделения около его центранятый конец по г Спо а трансоб перемещения хлыс портер с применением щийся тем, что, спачки, сначала про приподнимают, затй упор и опускают х,тов или додночелюцелью удизводят зем подводлыст на тр еревьев с охстного шгтатобства поштуахват хлыстаят его приподанспортер. лысто яжест Г-обра от и ы Известны сферной площадтеля и упоров.Особенностьревьев с буфернизводят захватводя один из копортер. Такой сот пачки.На чертежеления описываегПеремещаюоборудован стредеревья изОдин конец-образный г х и71 нПТСг ЗОБРЕТЕНИЯВИДЕТЕЛЬС 1 ВУ поштучной подачи хлыстов плп дер )анспортер посредством одночелюст...

Номер патента: 155275

Опубликовано: 01.01.1963

МПК: B66C 1/28, B66C 1/56, B66C 3/14 ...

Метки: 155275

...полиспаста. В обойме монтируют упорно-опорный подшипник 4, на который опирается кольцо 5 опорно-поворотного устройства. Кольцо представляет собой червячное колесо, приводимое во вращение относительно вертикальной оси червячным механизмом. Захватный орган, выполненный в виде челюстей б и 7, подвешивают шарнирно на тягах 8 и 9, закрепленных на поворотной части опорно-поворотного устройства. Управляют захватным органом посредством полиспаста 10, приводимого в движение от редуктора 11, укрепленного155275внутри кольца 5 опорно-поворотного устройстваНа захватном органе устанавливают вибратор 12, приводимый от электродвигателя 13, улучшающий внедрение захватного органа в материал.Предмет изобретения. Захватное устройство,...

Номер патента: 155276

Опубликовано: 01.01.1963

МПК: B66C 1/10, B66C 13/08, B66C 23/84 ...

Метки: 155276

...1 горизонтально устанавливают неподвижную ось 2, на которой расположены свободно вращающиеся тормозные диски 8 и 4 со звездочками 5 и б. Цепи 7 и 8 звездочек охватывают звездочки 9 и 10, а концы их соединяются с грузами 11 и 12, которые перемещаются на колесах 13 и 14 по наклонно устаиовлсш;ым направляющим 15 и 1 б. Грузы связаны с тросами 17 и 18, которые огибают направляющие блоки 19, 20, 21 и 22 и соединяются с пружинами 23 и 24 захватного мехачизма 25.Параллельно оси 2 кустановленными на нем т155276чает иращейиепосредством рукоятки 29, установленной в кабине машиниста и сочлененной с валом рычажной системы 30,В исходном положении захватного механизма тормозная рукоятка занимает нейтральное положение и колодки не контактируют с...

Номер патента: 155358

Опубликовано: 01.01.1963

МПК: A01K 5/00, B65G 25/02, B66C 3/16 ...

Метки: 155358

...3, который, наклоняясь назад, при помощи гидроцилиндров захватывает корм с поверхности земли и погружает его в кузов самоходного шасси.При разгрузке кормораздатчик въезжает в кормовой проход помещения, тракторист приводит в действие гидроцилиндры грейфера, стойки которого начинают поворачиваться и через гибкие тяги о продвигать щитби соединенные с ним штанги скребкового транспортера 7 в сторону поперечного шнекового транспортера 7, сдвигая при этом корм. Шнековь 1 й транспортер через гибкую трубу подает корм в кормушки животноводческого помещения.Дозировка подачи корма в кормушки регулируется изменением скорости движения щита и скребкового транспортера.,-)то достигается дросселированием подачи масла к гидроцилиндрам 4. Дросселем...

Номер патента: 155434

Опубликовано: 01.01.1963

МПК: B65G 63/04, B65G 65/02, B65G 67/14 ...

Метки: 155434

...закрытых разъемных корпусах. На раме тележки 1 установлены две двутавровые балки с квадратными направляющими 5, служащими для перемещения каретки 2,Между указанными балками установлена стальная плита - накопительная платформа 7 машины. Рядом с плитой расположен ящик 81554;34для сбора отходов и некондиционного камня, Кроме того, на раме тележки установлена кабина 9 для оператора машины. Впереди тележки 1 расположен передвижной клиновидный нож 10, который отодвигает камни от забоя. Перемещающаяся по тележке 1 каретка 2 опирается на четыре катка, два из которых являются ведущими, Привод ведущих катков осуществляется от электродвигателей 11 через редуктор 12 и систему зубчатых колес, также закрытых в разъемных корпусах. Кроме механизма...

Номер патента: 155603

Опубликовано: 01.01.1963

МПК: B66C 23/64, B66C 23/66

Метки: 155603

...поворот хобота в плоскости, пдрпендикулярнОЙ к плоскости укосины. Шарнирно сочлененная укосина такой конструкции разгру. жена От скручиваощих напря)кений при раскаиавании груза.На фиг. 1 изображена Описываемая укосина с хоботом с профильной частью; на фиг. 2 - то же, с единым хоботом,Укосина состоит из стрелы 1 и хобота 2, сочлененного с профильной часть 0 3 цапфами 4 и 5. Профильная часть 3 с тягой 6 соединена со стрелой шарниром 7. Грузовой канат 8 с крюком перекинут через ролики 9 и 10.При единой укосиие без профильной части хобот 2 (съ. фпг. 2) сочленен со сгрслой пе только шарниром 7, но и цапфами 11 и 12.Благодаря такому сочленению хобота со стрелой. 1 меющего две степени свободы, осуществляется вращение хобота как в плоскост...

Номер патента: 155604

Опубликовано: 01.01.1963

МПК: B66C 1/14, B66C 1/16

Метки: 155604

...представляет собой металлически ю Йерму1 оторой под. вешено в соответствующих точках необходимое количество подвесок 1, Каждая подвеска состоит из цилиндра 2 и поршня со штоком 3, к которому на цепи или канате 1 подвешен крюк 5 для присоединения к изделию б.Верхняя полость цилиндра коммуницирует через клапан с атмосферой, Нижняя полость цилиндра наполнена маслом. Нижние полости все; цилиндров левой стороны и правой стороны траверсы соединены между сооой гибкими шлангами 7 и образуют соединенные сосуды.При нагружении траверсы грузом в нижних полостях соответственно поднимается давление, равное давлению во всех цилиндрах одной пз сторон, независимо от положения по высоте поршня (в пределах свободного его хода) . Предм ет...

Номер патента: 155696

Опубликовано: 01.01.1963

МПК: B66C 23/44, B66C 23/54, B66C 23/82 ...

Метки: 155696

...поперечустановлена задняя балкаторыми они образуют жесвижную относительно тракбоковинам 4, шарнирно заразной разъемной рамы. Вточных звеньев 7 шарнирно укреплен рабочий органГидроцилиндры 9 подъема стрелы шарнирно закрештейнах 10, приваренных к боковинам 4, а штоки 11 г ся от цзвесг- непосрсдстустановлены мы трактора твляется прц навесная радю стойчцски изображена универсальная навесная расредней ее части между опорцымц к цая балка 1, а на опорах 2 навесной с 3. Балки связаны боковинами 4, вмест ткую универсальцуо цавесцую раму, тора. К опорным цапфам 5, приваренным к реплена стрела 6, выполненная в виде П-оопередней части стрелы посредством про8 аткамц 1 стемы е с ко- цеподплецы ца кронидроцилццдров15569 б шарнирно соединены с...

Номер патента: 155751

Опубликовано: 01.01.1963

МПК: B28B 13/04, B28B 17/00, B66C 1/44 ...

Метки: 155751

...упоров б могут быть использованы, так называемые, воздушные подушки. При движении магазина 2 вниз (команда подается с электрического контактного датчика, на чертеже не показан), в прямой зависимости от ритма работы пресса, упоры 5 (или воздушные подушки) в камерах 4 открываются, В результате этого внутренние размеры камер 4 увеличиваются. При дальнейшем движении магазина 2 вниз он надвигается на расположенные на столе пресса отформованные изделия и захватывает их. После того как изделие окажется в магазине 2, упор б (или воздушные подушки) закрывается и внутренние размеры камер 4 уменьшаются, - находящиеся в них изделия зажимаются с силой, допускаемой прочностью изделий. После этого магазин 2 вместе с находящимися в нем изделиями...

Номер патента: 155919

Опубликовано: 01.01.1963

МПК: B66C 13/18, B66C 15/00

Метки: 155919

...схеме, а его ротор связан с ротором указательного сельсина через редуктор с передаточным числом, обеспечивающим во всем допустимом диапазоне перекоса однозначную пропорциональную зависимость между углом поворота ротора указательного сельсина и его выходным напряжением. щаются вместе с осями. До тех пор, пока обе ноги крана перемещаются синхронно, ротор дифференциального сельсина-приемника СП остается неподвижным.При возникновении рассогласования ротор сельсина СП повернется на определенный угол, пропорциональный величине рассогласования. Б зависимости от взаимного расположения ног крана К относительно друг друга в направлении движения, угол поворота ротора сельсина СП будет иметь тот или иной знак.При применении данного устройства...

Номер патента: 156099

Опубликовано: 01.01.1963

МПК: B65G 47/80, B65G 57/00, B65G 69/24 ...

Метки: 156099

...штабеля.При поступлении предмета на стол загрузочного механизма замыкается концевой выключатель 19, толкатель перемещает предмет на рядоформирующий стол и возвращается в исходное положение. При поступлении второго предмета толкатель проталкивает оба предмета до упора в концевой выключатель 20 и вновь возвращается в исходное положение. Одновременно с обратным ходом толкателя начинается движение рядоформирующего стола вправо до выхода из соприкосновения с концевым выключателем 20. Затем на рядоформирующий стол аналогично предыдущим предметам укладываются еще два предмета и стол вновь перемещается вправо до выхода из соприкосновения с концевым выключателем 20. Во время поступления пятого предмета одновременно с ходом толкателя...

Номер патента: 156284

Опубликовано: 01.01.1963

МПК: B66C 15/00

Метки: 156284

...снабжено подвижной обоймой 3. Для предотвращения осевого перемещения подвижной обоймы в ней на резьбе укреплен стопор 4. Свободный конец стопора входит в кольцевую выточку А на ступице храпового колеса. На обойме т выполнен прилив, в гнезде которого расположен хвостовик рычага 5. В приливе установлена также откидная собачка 6, удерживаемая винтом 7,Для перемещения мостового крана вручную трансмиссионный вал отключают от электродвигателя. В гнездо прилива обоймы вставляю 1 хвостовик рычага и собачку вводят в зацепление с зубьями храпового колеса. После этого рычагу сообщают колебательные движения. ,раповое колесо начинает вращаться вместе с трансмиссионным валом, приводящим в движение ведущие колеса, на которы.; перемещается...

Номер патента: 156285

Опубликовано: 01.01.1963

МПК: B66C 23/36, B66C 23/82

Метки: 156285

...описываемого стрелового крана во врем монтака, при расположении распорки свободным концом вперед; на фиг. 3 - то же, при расположении распорки свободным концом назад.В транспортном положении крана стрела 1 находится в горизонтальном положении и удерживается стрелоподъемным полиспастом 2.М 156285Неподвижные блоки полиспаста смонтированы на стойкеповоротнои части крана. Гусек 4 поджат к стреле, а распорка 5 занимает горизонтальное или наклонное положение. Оттяжки 6 и 7 крепления распорки и гуська ослаблены.При монтаже крана стрелу натяжением полиспаста поднимают в наклонное положение, освобождают гусек и закрепляют на его головке оттяжку 7. Конец дополнительной гибкой тяги 8 укрепляют на стойке 3. При опускании стрелы тяга 8...

Номер патента: 156286

Опубликовано: 01.01.1963

МПК: B66C 15/00, B66C 23/88, B66D 1/50 ...

Метки: 156286

...плечом датчика с конденсатором С и реле Р, выполняет функции канатного автомата.В устройсгве использовано явление резонанса напряжения, возникающее в ветвях схемы при определенном подборе ее параметроя156286соответственно при максимальной и минимальной нагрузках на канатах.Датчик Д кинематически связан с торсионным валом (на чертеже не показан), воспринимающим натяжение канатов, Поворот вала приводит к изменению электрических параметров датчика, т, е. индуктивности его оомоток.Датчик устроен таким образом, что при повороте его ротора индуктивность одного из плеч плавно нарастает от минимального до максимального значений, а индуктивность другого плеча уменьшается в тех же пределах и по тому же закону. Каждой нагрузке на канатах...

Номер патента: 156287

Опубликовано: 01.01.1963

МПК: B66C 23/88

Метки: 156287

...описываемого устройства заключается в том, что няраме к 1)ана в месте максимального ее прогиоа парнирно с)10 нтнровяня балка со Встроенным на конце Вдоль Оялкн стер)кнех 1, зак,л 10 чсннымв хомут и снабженным регулнрово шым болтом, который взаимодействует при прогибе рамы с конечным выключателем останРВЯ электродвигателя лебедки, Предохранительное устройство в таком выполнении повышает надежность откгиочения электродвигателя лебедки прнкритических нагрузках,На чертеже изображено описываемое устройство в двух проекциях.На раме крана 1 в обухе 2 на осн 3 шарнирно смонтирована балка 4, на конце которой вдоль балки устанавливается стержень 5, снаоженный регулировоны болтом б и контрганОн.Стер)кечь б размещается в хомуте 7, укреплснном...

Номер патента: 156288

Опубликовано: 01.01.1963

МПК: B66C 13/06

Метки: 156288

...ко Ой дл 51 заякориВания регулирования в зав она выполнена из сое риваемую ветвь вкл ск. -. нагр,зки. оттяжка виде гибза груз, а ем, что, сщей длинь которых ающий д для га ой тяг с друг целью 1 тяги. в заяко гнамичевынимаем нцах за на опор иси мост диненнь очен мп ых грузов, хватами с е, отл - 1 от полок сжимом ругий элеПри подъеме крупноразмерных грузов для успокоения их колебаний используют оттяжки, выполненные в виде гибкои тяги. На ее концах имеются захваты: один - для груза и другой - для заякоривания на опоре.Описываемая монтажная оттяжка отличается от известны.; тем, что она выполнена из двух соединенных между собой ветвей, причем в заякориваемую ветвь включен упругий элемент, воспринимающий динамиеские нагрузки. Такая оттяжка...

Номер патента: 156473

Опубликовано: 01.01.1963

МПК: B60D 1/18, B65G 69/20, B65G 7/12 ...

Метки: 156473

...окончания обоймы или соединительной скооы. Эксцентрики, насаженные на Оси, Они ра 10. щиеся на стенки обоймы, в своей наружной части имеют канавки, ширина которых зависит от диаметра троса, применяемого для соответствующего комплекта.Тросовый комплект, изготовленный с применением эксцентрикового замка, состоит из: троса длиной в зависимости от назначения, однц конец которОГО Г,ядки с пялогкенной мяркои из мяГкой проВОлоки (ил пеньки), препятствующей раскручиванию троса, и эксцентрикового замка, заделанного во второй конец троса.Принцип раооты эксцентрикового замка и тросового комплекта в целом закл 0 ается В следующе)1: поссе цалогкеция тросового комплекта на пучок (или на поперечный ряд пуков) свободный конец его...

Номер патента: 156663

Опубликовано: 01.01.1963

МПК: B66C 23/54, B66C 23/84

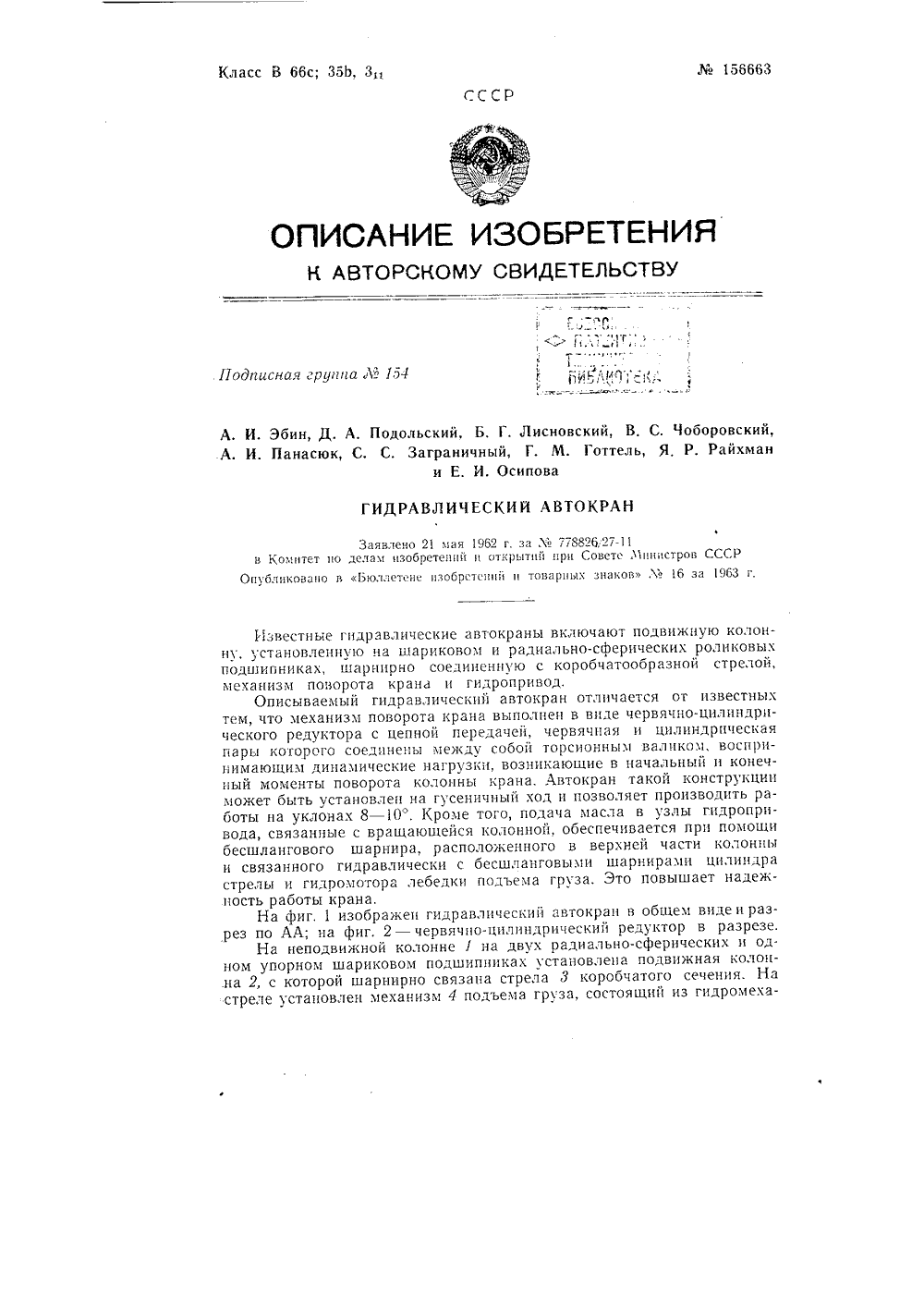

Метки: 156663

...установлена подвижная колонна 2, с которой шарнирно связана стрела 3 коробчатого сечения. На стреле установлен механизм 4 подъема груза, состоящий из гидромеха15 бб 63нической лебедки, гидромотора и червячного редуктора с барабаном для наматывания грузового троса 5. Механизм 6 поворота крана выполнен в виде червячно-цилиндрического редуктора, червячная пара 7 которого соединена с цилиндрической парой 8 при помощи торсионного валика 9, воспринимающего динамические нагрузки.Механизм поворота крана рассчитан на установку крана ца гусеничный ход и его работу при уклонах 8 - 10.Гидропривод крана осуществляется от трех гидронасосов (на чертеже не показаны), каждый из которых предназначен для выполнения одного движения крана (подъема -...

Номер патента: 156664

Опубликовано: 01.01.1963

МПК: B66C 1/06, B66C 1/28, B66C 13/40 ...

Метки: 156664

...блоки. Описываемое приспособление конструктивно выполнено проще и более надежно в работе.На чертеже изображено крановое захватное приспособление для контейнеров.Захватное приспособление состоит из нижней 1 и верхней 2 траверс, соединенных между собой вертикальным стержнем 3, Хвостовик стержня соединяется с редуктором 4 электродвигателя 5. На нижнец траверсе на осях б шарнирно смонтированы откидные крюки 7 с выступами 8 и 9 и два электромагнита 10. Фиксаторы 11 электромагнитов взаимодействуют с выступами 9 крюков. На верхней траверсе на осях 12 установлены грузовь 1 е блоки 13, а на рессоре 14 - кольцевые токоприемники 15 электромагнитов с лепестковыми контактами (щетками). Управляют захватом с пульта 16 посредством рукоятки 17 и...

Номер патента: 157072

Опубликовано: 01.01.1963

МПК: B65G 57/02, B66C 11/12, B66C 23/10 ...

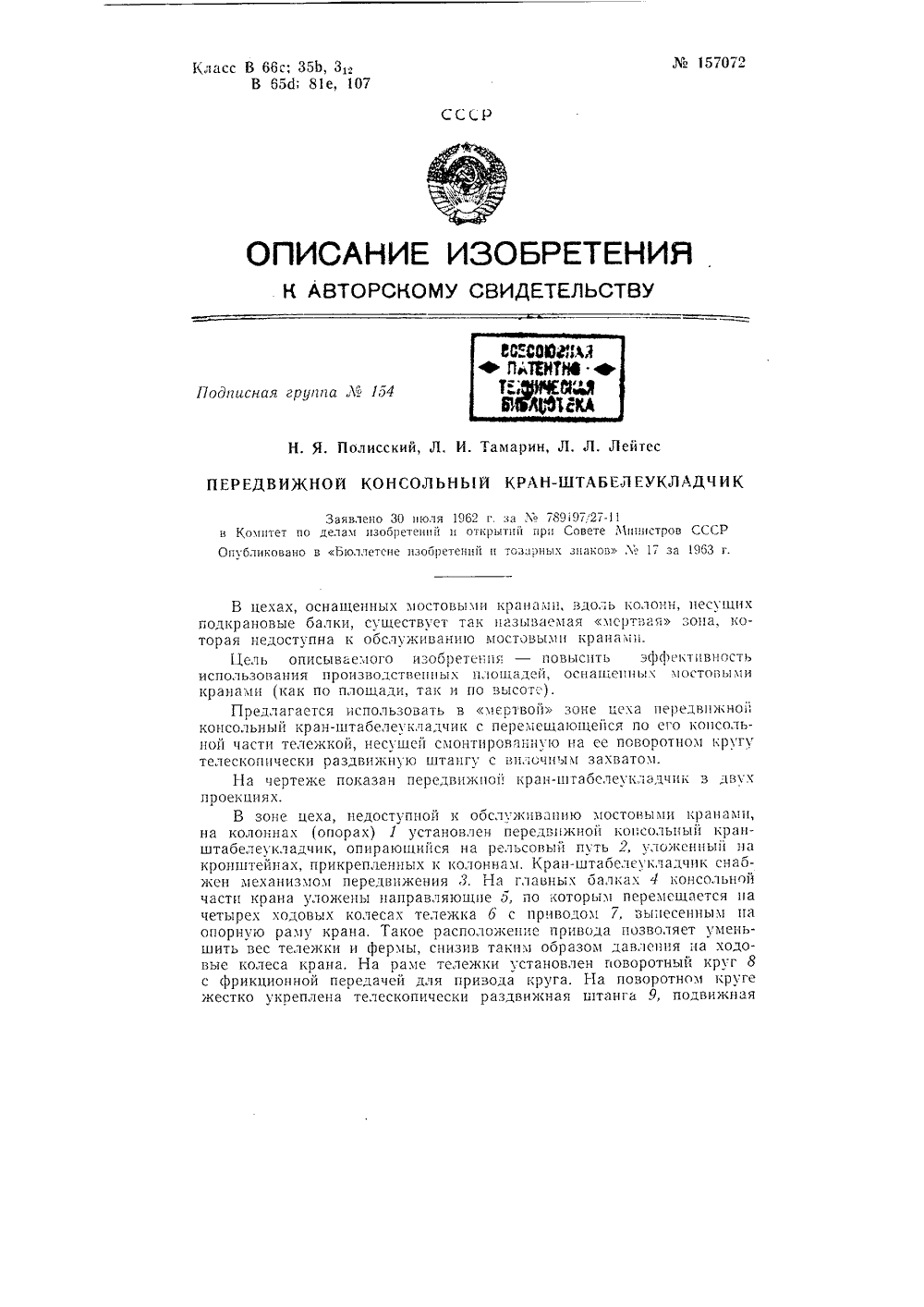

Метки: 157072

...захватом.Ня чертеже показан пе 1 эедвижн 01 кран-нтабелюкладчик 3 дв)х проекциях.В зоне цеха, недоступной к обслуживанию мостовыми кранами, ня колон 12 х 1 опорах) 1 установлен передвнжцои КОисольныл кряцштабелеукладчик, опирающийся на рельсовый путь 2, уложснньш ца кроштеипах, прикрепленых к колонна.;. Кран-штаосле кладчик сняожен механизмом передвижения ). На главных балка 4 консольной части крана уложены направляющие О, по 1(оторым перемешается на четырех ходовых колесах тележка 6 с приводом 7, вынесенным па опорную раму крана. Такое расположение привода позволяет уменьшить вес тележки и фермы, снизив таким образом давления ца ходовые колеса крана. На раме тележки установлен поворотный круг 8 с фрикционной передачей для привода...

Номер патента: 157073

Опубликовано: 01.01.1963

МПК: B66C 23/40, B66C 23/78

Метки: 157073

...на фиг. 2 - та же схема, и аксонометрии.Платформа 1 устанавливается на поворотных относительно оси 2 колесах 3 и колесах 4 и б, полуоси б и 7 которых соединяются между собой кулачковой муфтой 8. На полуоси б посажена звездочка 9, кото рая через цепь 10 и звездочку 11 шестеренчатой пары 12 взаимодействует с редуктором 13. Вал И редуктора через кулачковые муфты 15 н 1 б соединяется с шестеренчатой парой 12 и лебедкой 17, грузовой трос 18 которой запасован на концевых блоках 19 и 20 стрелы Л. Стрела установлена на вертикальной поворотной колонне 22, смонтированной на платформе, Колеса тележки и лебедки приводятся от редуктора электродвигателем 23. Приводы передвижения теле.кки и подъема гру157073за заблокированы кулачковыми муфтами таким...

Номер патента: 157074

Опубликовано: 01.01.1963

МПК: B66C 1/10, B66C 1/44

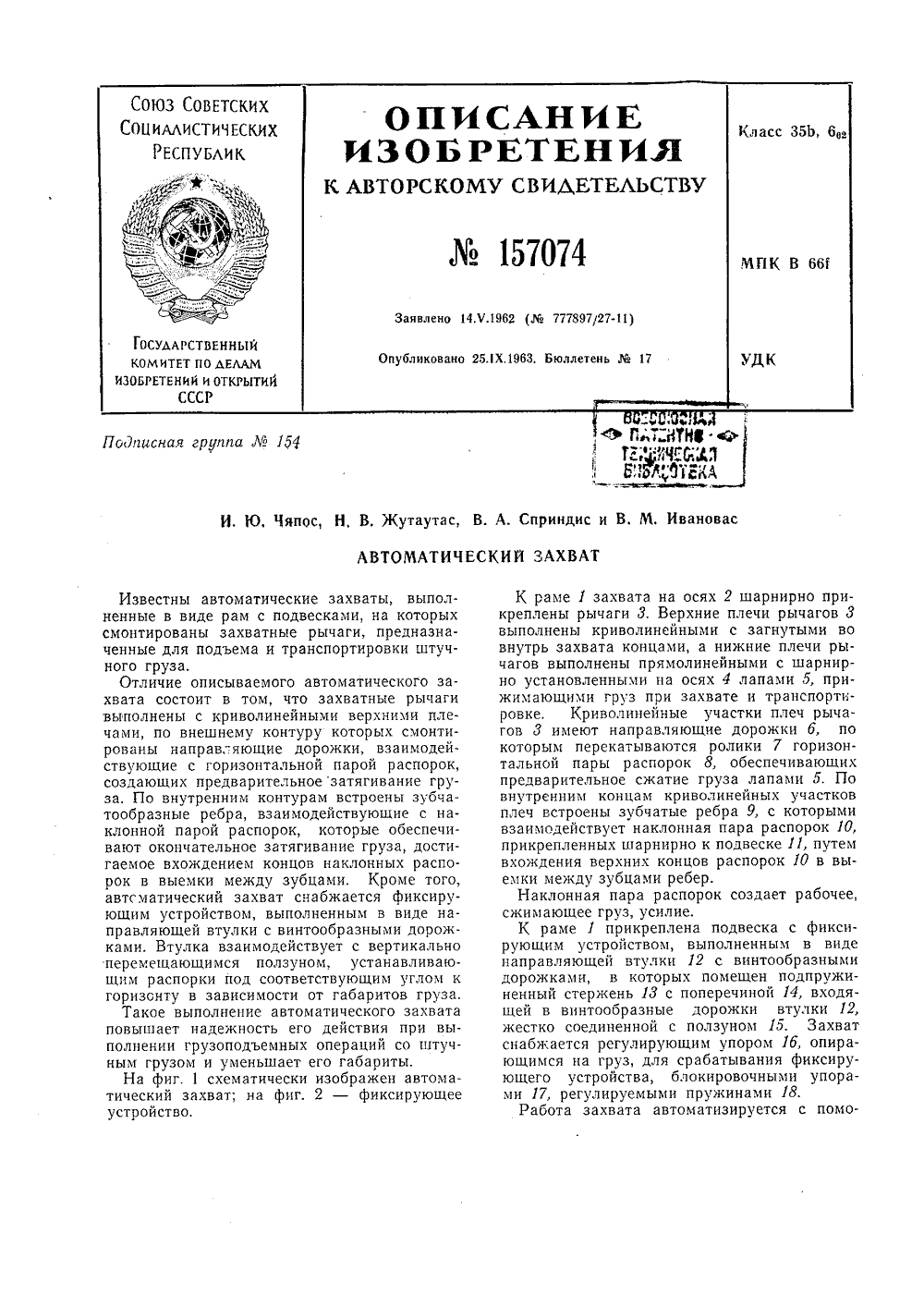

Метки: 157074

...с которыми взаимодействует наклонная пара распорок 10, прикрепленных шарнирно к подвеске 11, путем вхождения верхних концов распорок 10 в выемки между зубцами ребер,Наклонная пара распорок создает рабочее, сжи м а ющее груз, усилие.К раме 1 прикреплена подвеска с фиксирующим устройством, выполненным в виде направляющей втулки 12 с винтообразными дорожками, в которых помещен подпружиненный стержень 13 с поперечиной 14, входящей в винтообразные дорожки втулки 12, жестко соединенной с ползуном 15. Захват снабжается регулирующим упором 1 б, опирающимся на груз, для срабатывания фиксирующего устройства, блокировочными упорами 17, регулируемыми пружинами 18.Работа захвата автоматизируется с помо157074 П редмет изобретения 13ф 14 15 фиг 1...

Номер патента: 157075

Опубликовано: 01.01.1963

МПК: B66C 1/10, B66C 1/32

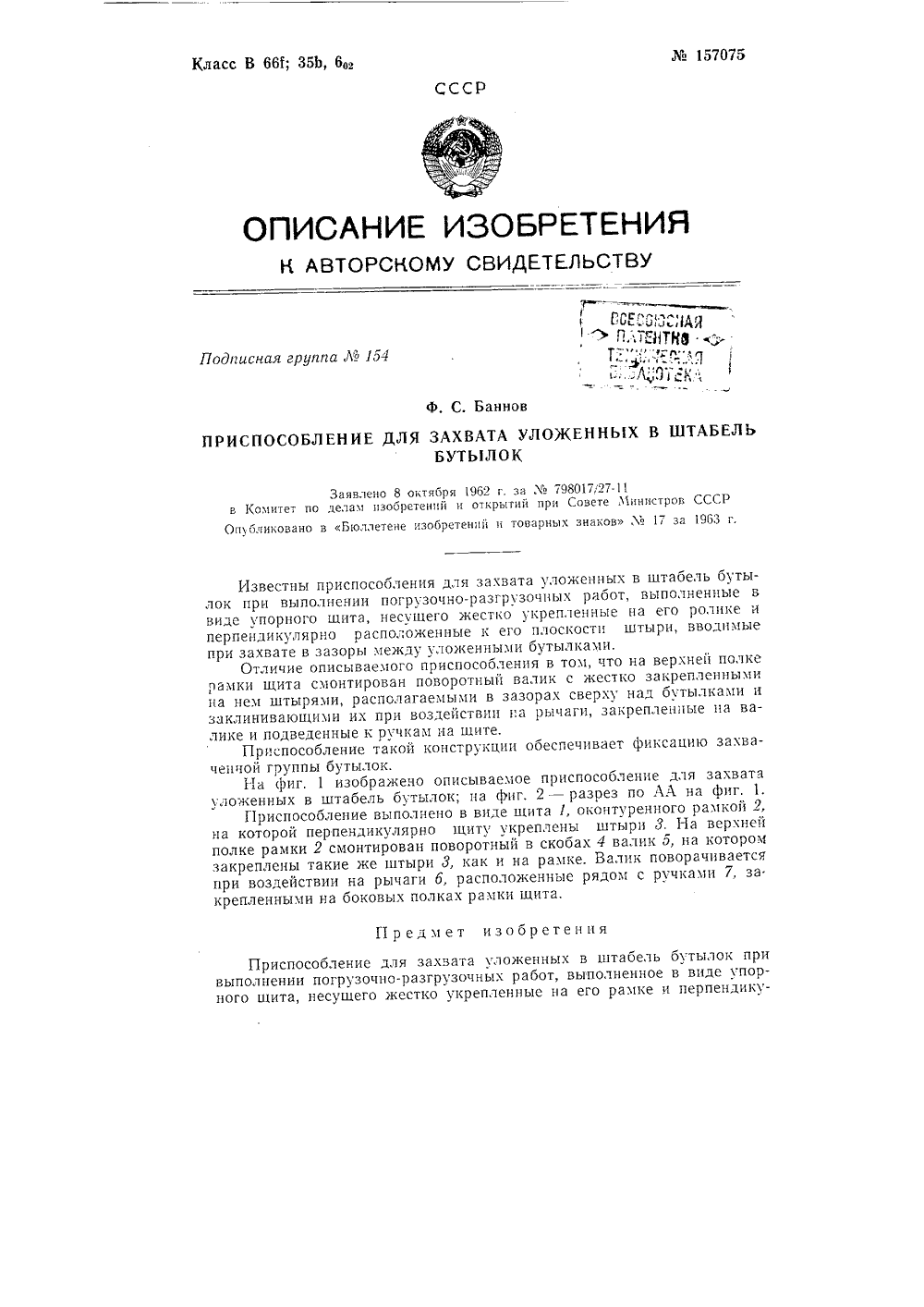

Метки: 157075

...и перпендикулярно расположенные к его плоскости штыри, вводимые при захвате в зазоры между уложенными бутылками.Отличие описываемого приспособления в том, что на верхней полке рамки щита смонтирован поворотный валик с жестко закрепленными на нем штырями, располагаемыми в зазорах сверху над бутылками и заклинивающими их при воздействииа рычаги, закрепленные на валике и подведенные к ручкам на шите,Приспособление такой конструкции обеспечивает фиксацию захваченной группы бутылок.На фиг, 1 изображено описываемое приспособление для захвата уложенных в штабель бутылок; на фиг. 2 - разрез по АА на фиг, 1.Приспособление выполнено в виде шита 1, оконтуренного рамкой 2, на которой перпендикулярно щиту укреплены штыри 3. На верхней полке...

Номер патента: 157076

Опубликовано: 01.01.1963

МПК: B66C 1/56

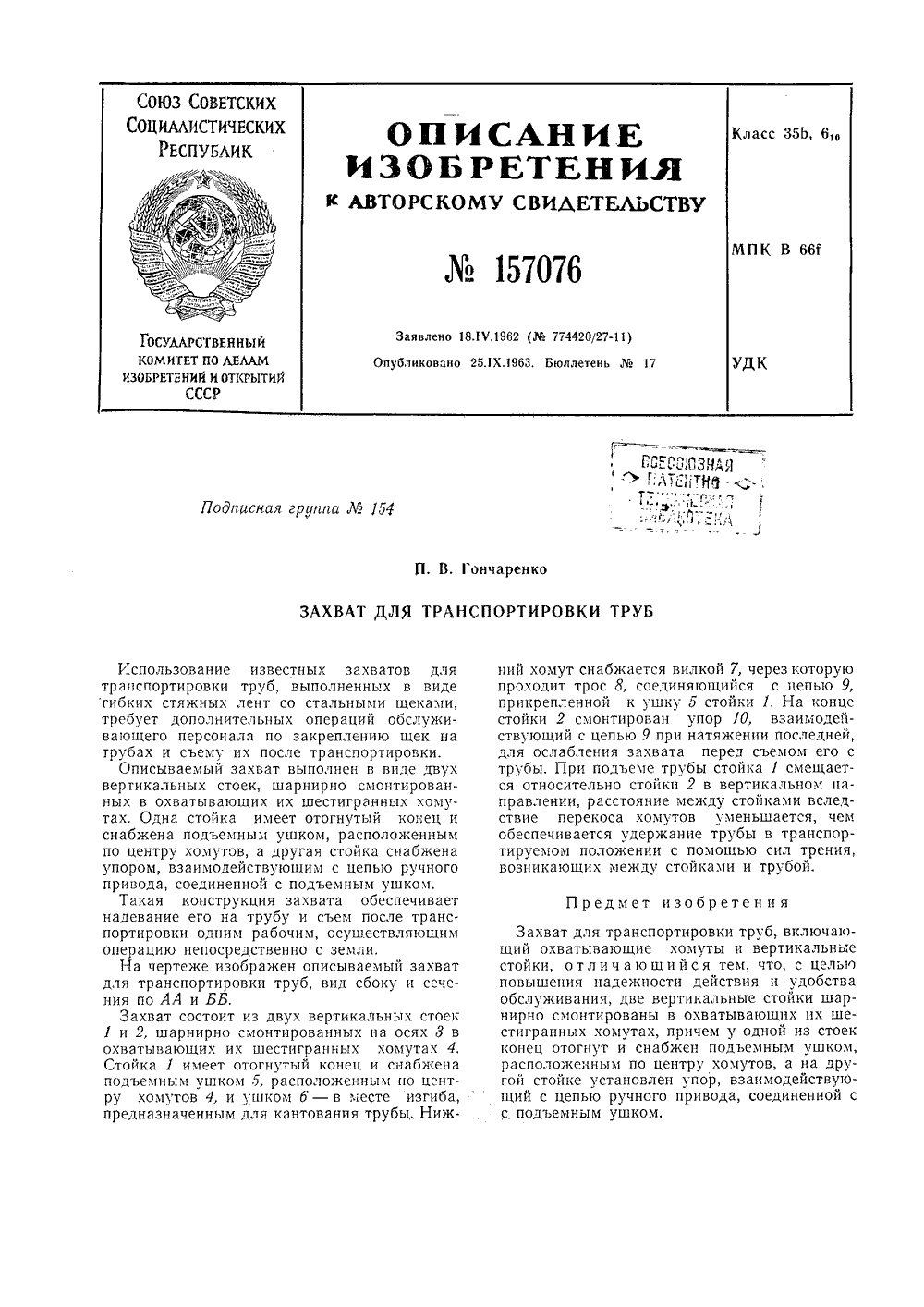

Метки: 157076

...для транспортировки труб, выполненных в виде гиоких стяжных лент со стальными щеками, требует дополнительных операций обслуживающего персонала по закреплению щек на трубах и съему их после транспортировки.Описываемый захват выполнен в виде двух вертикальных стоек, шарнирно смонтированных в охватывающих их шестигранных хомутах, Одна стойка имеет отогнутый конец и снабжена подъемным ушком, расположенным по центру хомутов, а другая стойка снабжена упором, взаимодействующим с цепью ручного привода, соединенной с подъемным ушком,Такая конструкция захвата обеспечивает надевание его на трубу и съем после транспортировки одним рабочим, осушествляющим операцию непосредственно с земли.На чертеже изображен описываемый захват для транспортировки...

Номер патента: 157077

Опубликовано: 01.01.1963

МПК: B66C 1/34, B66C 1/54

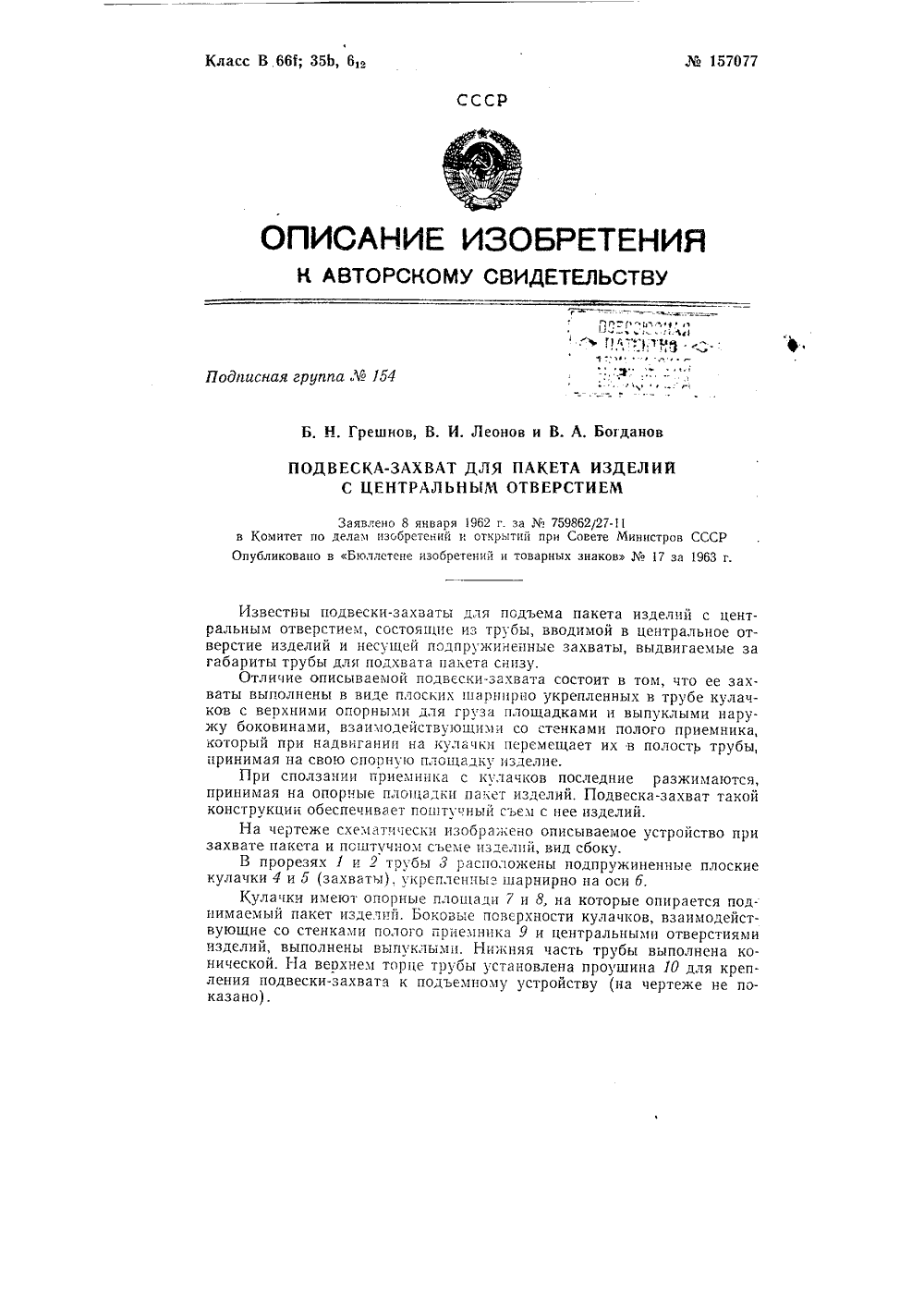

Метки: 157077

...устройство при захвате пакета и псгцтучном съеме изделий, вид сбоку.В прорезях 1 и 2 трубы 3 расположены подпружиненные плоские кулачки 4 и 5 (захваты), укрепленны шарнирно на оси б.Кулачки имеют опорные плоц 1 ади 7 и 8, на которые опирается поднимаемый пакет изделий. Боковые поверхности кулачков, взаимодейстВующие со стенках 1 и полого приез 1 ника 9 и центральными ОтВерстиями изделий, выполнены выпуклыми. Нижняя часть трубы выполнена конической. На верхнем торце трубы установлена проушина 10 для крепления подвески-захвата к подъемному устройству (на чертеже не показано).М 157077 Для захвата пакета изделий подвеска-захват вводится в их центральные отверстия; кулачки при этом сжимаются. По выходе из нижнего изделия кулачки расходятся,...

Номер патента: 157078

Опубликовано: 01.01.1963

МПК: B66C 23/44, B66C 23/84

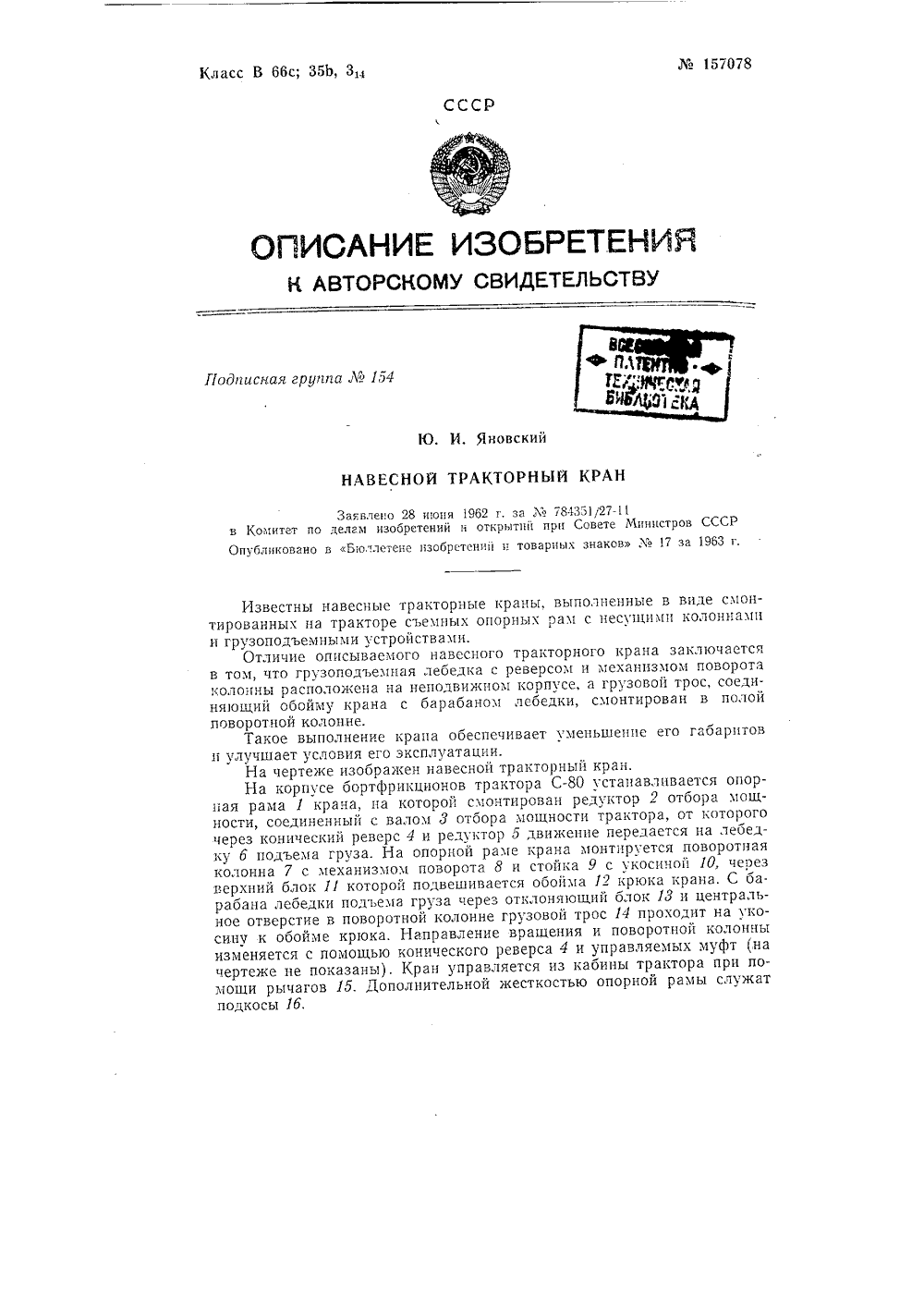

Метки: 157078

...с валом 3 отбора мощности трактора, от которого через конический реверс 4 и редуктор 5 движение передается на лебедку б подъема груза. На опорной раме крана монтируется поворотная колонна 7 с механизмом поворота 8 и стойка 9 с укосиной 10, через верхний Олок 11 которой подвешивается обопма 1 крюка крана. С ба.рабана лебедки подъема груза через отклоняющий блок 13 и центральное отверстие в поворотной колонне грузовой трос 14 проходит на укосину к обойме крюка. Направление вращения и поворотной колонны изменяется с помощью конического реверса 4 и управляемых муфт (на чертеже не показаны), Кран управляется из кабины трактора при помощи рычагов 15. Дополнительной жесткостью опорной рамы служат подкосы 1 б.157078 Для уравновешивания...
