B66C — Подъемные краны; грузоподъемные элементы, используемые в кранах, кабестанах, лебедках и т.п.
Устройство для гашения раскачивания груза
Номер патента: 567658
Опубликовано: 05.08.1977
МПК: B66C 13/06
Метки: гашения, груза, раскачивания
...составляющей динамической нагрузки, перпендикулярной направлению пере мещения груза (на чертеже не показан) и грузовой подвески 7,или в противоположном направлении, т.е, из полостей Б и З в полости Б и Г.В обоих указанных, случаях при раскачивании подвешенного к грузовой подвеске 7 груза и отсутствии при этом резких динамических воздействий на подвеску 7, исключается возможность ее отклонения в одну из сторон, так как присоединенные к ней штоки 3 с поршнями 2 вместе с нею пере-. мешаются вдоль их оси. в ту же сторону, чему противодействует взаимная гидравлическая свдзъ обоих гидроцилиндоов 1.При резких динамических воздействиях на подвеску 7 гашение динамических нагрузок осуществляется устройством путем частичного перетекания рабочей...
Захват-кантователь для тяжелых грузов
Номер патента: 568354
Опубликовано: 05.08.1977
Авторы: Вернер, Дитмар, Клаус, Лотар
МПК: B66C 1/42
Метки: грузов, захват-кантователь, тяжелых
...установ. ленных в боковых отверстиях траверсы шпинделей 21 и 22, которые взаимодействуют с закреплен ными на каретках гайками 23 и 24. Шпиндели 21 и 22 поворотно установлены в закрепленных на траверсе подшипниках 25 и имеют на своих свобод. ных концах четырехгранник 26 для насадки поворотной рукоятки. По этому варианту под приводными роликами для стропов 5 и 6 установлены два натяжных ролика, с целью увеличения угла обхвата стропов на приводных роликах 3 и 4. Натяжные ролики 13 и 14 присоединены шарнирно при помощи рычагов 27 к кареткам 17 и 18. На последнйх установлены крюки 15 для подвешивания цепных стропов.Стропы 5,6 состоят из стального тканого ядра 28 и резиновой оболочки 29, которая противодействует проскальзыванию стропов 5 и б...
Замок строп-контейнера
Номер патента: 568585
Опубликовано: 15.08.1977
Автор: Файбишевич
МПК: B66C 1/12
Метки: замок, строп-контейнера
...фиг. 1 изображен замок строп-контейнера, общий вид; на фиг. 2 - то же, видсверху.К корпусу 1 прикреплен отрезок калиброванной цепи 2 определенной длины, служащей для обвязки пакетапричем ее свободный конец пропускается через отверстие 3, З выполненное в корпусе. Отверстие имеет форму эпициклоиды для ориентированного прохода цепи, В корпусе выполнен торцовый стопорный,паз 4, расположенный под углом к торцовому фиксирующему пазу 5.Фиксация затянутого положения связки осуществляется кольцевым охватом связки строп-контейнером с пропуском свободного конца цели 2 через отверстие корпуса замка. После максимально возможной затяжки цепи последнее свободное звено ее поворачивается и вводится в паз 4. Предпоследнее звено, входя в паз 5,...
Траверса для подъема тяжеловесного оборудования двумя кранами
Номер патента: 568586
Опубликовано: 15.08.1977
МПК: B66C 1/68
Метки: двумя, кранами, оборудования, подъема, траверса, тяжеловесного
...В ней балке 1 выполнен продольный паз5 в нижней балке - две продольные щел 8, расположенные симметрично тяге 3. зах б и щелях 7 и 8 установлены хо винты 9, 10 и 11, на которых закреплены вижные оси 12, И и 14 с закрепленнымО них подвесками 15, 16 и 17 соответств Подвеска 18 закреплена на неподвижно" 19 и балке 1,В зависимости от габаритов поднимаемо ооборудования смещают ходовыми винтами 10 и 11 оси 18 и 14 с подвесками 16 и 17 в соответствующее положение, после чего фиксируют оси оседержателями, а в зависимости от грузоподъемности кранов перемещением О ходового винта 9 устанавливают требуемоеплечо подвески 15 относительно линии, соединяющей центры осей 4 и 5. Так, например, при использовании двух механизмов различной грузоподъемности...
Устройство для подвода электроэнергии с крана к грузозахватному органу
Номер патента: 568587
Опубликовано: 15.08.1977
Авторы: Голанд, Старов, Шапиро
МПК: B66C 13/12
Метки: грузозахватному, крана, органу, подвода, электроэнергии
...Для этого предлагаемое устройство снабжено дополнительным кабелем и штепсельным разъемом, причем штепсельный разъем смонтирован на обойме крюка выше подшипника, а дополнительный кабель связан со О штепсельным разъемом и грузозахватным органом.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - крепление штепсельного разъема на обойме грузозахват 5 ного органа.Устройство для подвода электроэнергии скрана к грузозахватному органу состоит из электрического кабеля,1 с натяжным устройством 2, установленным на кране, и обоймы 8 с поворотным крюком 4 в подшипнике 5.Обойма 8 связана с кабелем 1 посредством штепсельного разъема б, смонтированного на обойме выше лодшгтпника 5. Устройство снабжено дополнительным кабелем 7,...
Способ защиты кранов от столкновения
Номер патента: 568588
Опубликовано: 15.08.1977
Автор: Друбецкий
МПК: B66C 15/04
Метки: защиты, кранов, столкновения
...коммутации сигналов связи при передаче их с крана в канал связи и из;канала связи на кран.Цель изобретения - ышжности защиты кранов от ст кно 30 Для этого по предлагаемому способу для предупредительной сигнализации запись порядкового номера пикетов в одном пз защищаемых кранов ведут со сдвигом на две единицы, а для аварийного отключения - на единицу.На фиг. 1 показано размещение кранов на общих подкрановых путях; на фпг. 2 - размещение кранов при одном общем пути; на фиг. 3 - размещение кранов на параллельных,подкрановых путях.Краны / и 2 размещены на подкрановых путях д. Вдоль подкрановых путей установлены пикеты 4. При движении кранов по путям и при их прохождении мимо пикетов 4, в управляющем устройстве крана 1 или 2 записывается в...
Устройство для подачи стволов деревьев к деревообрабатывающим станкам
Номер патента: 568589
Опубликовано: 15.08.1977
Автор: Бурылов
МПК: B66C 23/06
Метки: деревообрабатывающим, деревьев, подачи, станкам, стволов
...1 оп;ейся в направляющих 53 при помощи гидроцилиндра 55, Гидроцилиндры 32, 40, 48 и 55 закреплены шарнирно на пальцах 56, неподвижно установленных в кронштейнах 5, и жестко закреплены хомутами 58. Под гидроцилиндрами расположена открытая сверху емкость 59 для сбора рабочей жидкости.Обводной блок 25 установлен на оси 60, опирающейся на гайки 61, которые имеют возможность поступательного перемещения при вращении винтов 62, проходящих через отверстие в оси 60. Гайки и оси установлены с возможностью скольжения в корпусах 63, которые в свою очередь установлены с возможностью перемещения в специальном проеме направляющих 24, 38, 46 и 53 подвижных кареток 26, 39, 47 и 54. Корпуса 63 имеют ограничительные ребра 64, фиксирующие их в проемах...
Грузоподъемное устройство
Номер патента: 568590
Опубликовано: 15.08.1977
Авторы: Захаров, Попов, Соболев, Чхаидзе
МПК: B66C 23/08
Метки: грузоподъемное
...при производстве монтажных работ.Цель изобретения - повышение эффективности монтажа в стесненных условияДля этого в предлагаемом устроверхнем конце стойки установлен шдиненный с рамой связью постояннои взаимодействующий с кареткой 25вом полиспаста.На чертеже схематически изображено грузоподъемное устройство, общий вид,На раме 1 установлены трехбарабанная лебедка 2 и гидропривод 3. К раме шаонирно зо 2прикреплена качающаяся стойка 4 изменяемой длины. К оголовку стойки шарнирно прикреплены грузовая стрела 5, шевр 6 и подкос 7. Подкос, так же как и стойка, является звеном изменяемой длины. Нижний конец подкоса шарнирно прикреплен к раме 1. Грузовая стрела 5 оснащена кареткой 8, которая перемещается по ней с помощью полиспаста 9. Каретка 8 в...
Опорно-поворотный узел двухконсольного крана
Номер патента: 568591
Опубликовано: 15.08.1977
МПК: B66C 23/84
Метки: двухконсольного, крана, опорно-поворотный, узел
...прижимное кольцо и прокладки расположены между фиксирующим фланцем и опорным стаканом.На фиг, 1 изображен опорно-поворотный узел двухконсольного крана, общий вид; на фиг. 2 - разрез А - А фиг, 1; на фиг, 3 - фиксирующий фланец с прижимным кольцом и прокладками, общий вид. На ступенчатой колонне 1 укреплены опорные стаканы 2 с фиксирующим фланцем 3.Консоли 4 крана связаны со стаканами 2 посредством подшипников 5. Стаканы выполне 5 ны с буртами 6 и одинаковыми внешнимидиаметрами, при этом прижимное кольцо 7 ипрокладки 8 расположены между фланцем 3и стаканом 2. На консолях 4 крана установлены электротали 9 и механизмы 10 поворо 10 та консолей,Сборка опорно-поворотного узла происходит следующим образом.В консоли 4 вставляют стаканы 2 с...
Захватное устройство
Номер патента: 569523
Опубликовано: 25.08.1977
МПК: B66C 1/22
Метки: захватное
...слева. устройство содержит траверсу2 и аксцентриковый прижим 3.эксцентриковы прижим связанытягами 4 с грузовым кольцом 5.лапа 6 скобы 2 поворачивается воотносительно горизонтальной осиена в виде изогнутого стержня,ом укреплена подвеска 8 гибкой тяподвески лежит в одной плоскостиой частью стержня; нижняя частьи снабжена упором 9, ограничивающимстержня по отношению к вертикали,тное приспособление работает слеобразом,1, скобы Скобы и 15 гибкими Нижняя втулке 7 и выполи на котор 20 ги. Ухо с изогнутВначале устройство опирается на поверхность груза 10. Гибкие тяги расслабляются, прижим 3 и нижние лапы 6 каждой скобы приходят в краййее положение - "зевф устройства полностью раскрыт. С помощью роликов 11 устройство заводят с одной стороны...
Захватное устройство
Номер патента: 569524
Опубликовано: 25.08.1977
Автор: Скворцов
МПК: B66C 1/36
Метки: захватное
...4 - вид по стрелке А на фиг. 3; нафиг, 5 схема работы грузозахватногоустройства,В крюке 1 каждого стропа 2 выполненыдва пересекающихся отверстия 3 и 4, в которые входит пружинящее кольцо 6,Стропы 2 крепятся к траверсе 6 с механизмом фиксации 7 и гибкими связями 8,О взаимодействующими с серьгами крюков.Работа груэозахватного устройства исключается в следующем, Крюки с определенным усилием надеваются на скобы 9 поднимаемого груза 10, при этом кольцо Ыпружиня, уменьшается в диаметре или отгнбается в сторону (это все происходит приослабленных стропах 2). После этого грузоэахватное устройство опускается внизи садится траверсой 6 иа груз 10, происхоО дит переключение механизма фиксации 7,и при подъеме грузозахватного устройствастропы 2...
Бадья для сыпучих и вяжущих материалов
Номер патента: 569525
Опубликовано: 25.08.1977
МПК: B66C 3/00
Метки: бадья, вяжущих, сыпучих
...плоскости и соединены месо стороны затворов шарниром, раным на полозьях, а .с загрузочной соединены с подвеской с помощьюи тяг.На фиг. 1 показан общий вид бтановленной под загрузку; па фи.вид поднятой бадьи,Устройство состоит из двух бутустановленных на полозьях 2, сназатворами 3 с механизмами открьБункера соединены между собой сзатворов шарниром 5, Приспособлеподъема бадьи включает подвескиконцом закрепленные шарнирно наи траверсу 7,шарнирно объединяющгие концы подвесок. Для фиксацииго положения бункеров поднятой баних имеются упоры 8,Для загрузки транспортируемымлом бадья опускается на площадкудействием собственного веса бункезакрепленным на них оборудованиерачивается вокруг шарнира 5 в горное положение, После загрузки обокеров...
Система управления электрогидравлическим приводом грузоподъемного устройства
Номер патента: 569526
Опубликовано: 25.08.1977
Авторы: Иноземцев, Пономаренко, Сергеев, Шлахтер
МПК: B66C 13/18
Метки: грузоподъемного, приводом, устройства, электрогидравлическим
...в положение "Домкрат", при этомвключается реле 18, обмотка которогозаписывается через контакты 19 и 20.Перемещение рукоятки 4 дросселя в сторону, укаэанную на пульте 2 ( "Отпускание"),через тягу 9 и рычаг 11 вызывает срабатывание переключателя 7, а через негопитание подается на реле 13, что вызываетсрабатывание контакта 15, связанного сэлектромагнитным клапаном, открывающимканал для жидкости на опускание домкратов,В дальнейшем, перемещаясь, рукоятка 4управления дросселя воздействует на шток 5и вызывает постепенное перекрытие сливноймагистрали гидронасоса, после чего жидкость устремляется в домкраты и вызываетих опускание, Причем, чем больше степеньперекрытия, тем больше жидкости поступает к исполнительным органам и тем больше...

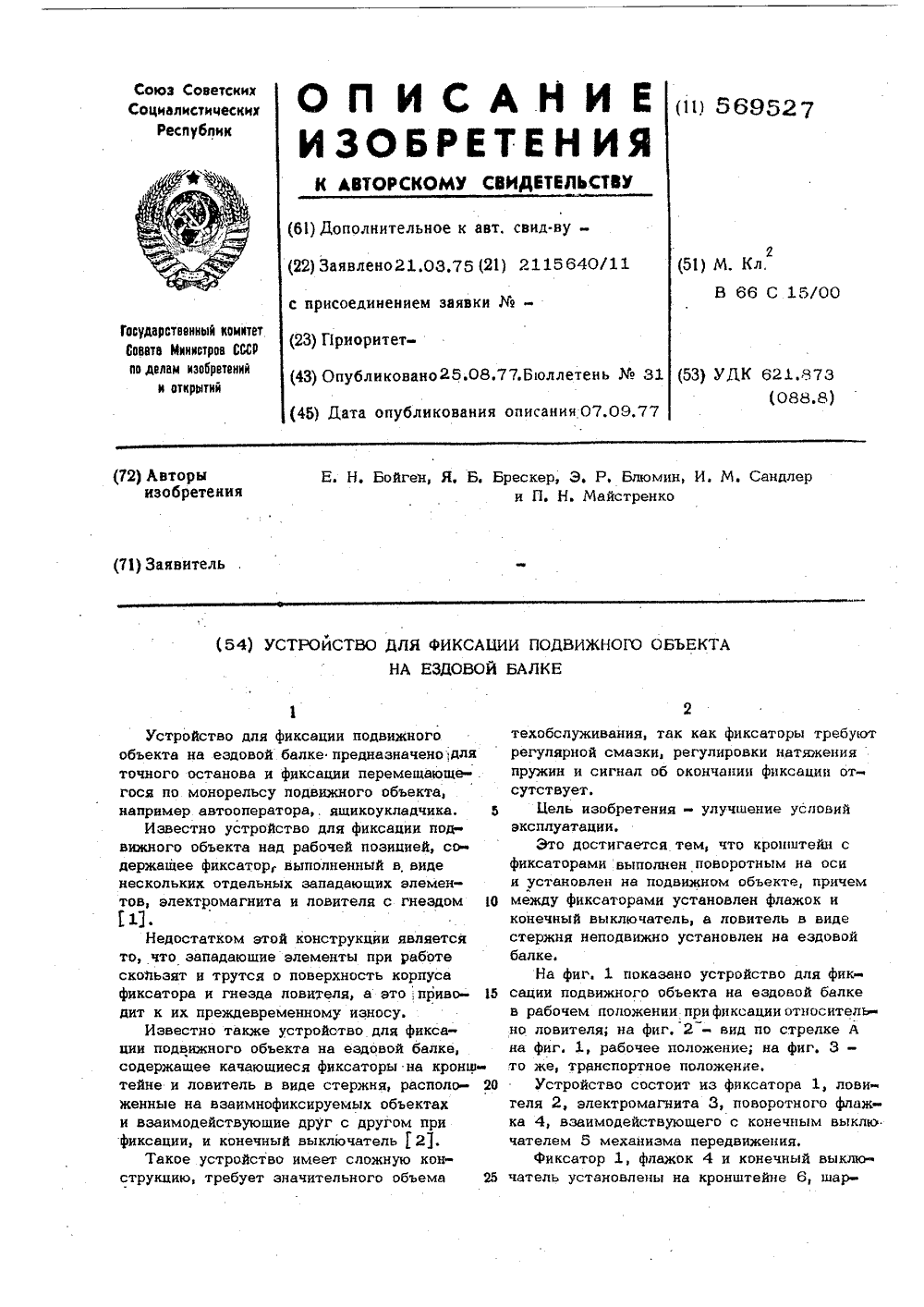

Устройстов для фиксации подвижного объекта на ездовой балке
Номер патента: 569527
Опубликовано: 25.08.1977
Авторы: Блюмин, Бойген, Брескер, Майстренко, Сандлер
МПК: B66C 15/00
Метки: балке, ездовой, объекта, подвижного, устройстов, фиксации
...рабочем положении при фиксации относителенно ловителя; на фиг. 2: вид по стрелке Ана фиг. 1, рабочее положение; на фиг. 3 -то же, транспортное положение, 20 Устройство состоит из фиксатора 1, лгеля 2, электромагнита 3, поворотногока 4, взаимодействующего с конечным вьчателем 5 механизма передвижения.фиксатор 1, флажок 4 и конечный выклю чатель установлены на кронштейне 6 шарнирно соединенном с плитой 7, прикрепленной к подвижному объекту 8, перемещающемуся по ездовой балке 9. Электромагнит установлен на плите 7. Ловитель 2 неподвижно установлен на балке 9.При подходе объекта 8 к месту его фиксации на балке 9 кронштейн 6 поворачивается с помощью электромагнита 3 в вертикальное (рабочее) положение. При подходе к ловителю 2, выполненному...
Способ монтажа козлового крана
Номер патента: 569528
Опубликовано: 25.08.1977
Авторы: Горбунов, Еременко, Марденский
МПК: B66C 19/00
Метки: козлового, крана, монтажа
...3 и крепят жесткую 4 и гибкую 5 опоры, Вместо нижних ходовых тележек устанавливают опорные площадки 6 и осями 7 соединяют их с концами опор.На торцы 8 и 9 стяжек ног 10 и 11 устанавливают монтажные стойки 12 и 13. Свободные концы этих стоексоединяют тягой 14 между собой, тягами 15, 16, 17 и 18 с металлоконструкцией крана, тягой 19 с якорем 20, а также с подвижными обоймами 21 и 22 монтажных полиспастов 23, 24, неподвижные обоймы 25 и 26 которыхзаякоривают. При монтаже легких кранов верхнюю подвижну 1 о обойму полиспаста крепят непосредственно за верхний конец стяжек и включением лебедки (на чертеже не показана) через полиспаст поворачивают569528 кран в рабочее положение, при этом после прохода краном фазы равновесия, ходовые тележки...
Деррик-кран
Номер патента: 569529
Опубликовано: 25.08.1977
Авторы: Деменитев, Елинсон, Кобзев, Сухова, Тулупов, Шаронин
МПК: B66C 23/60
Метки: деррик-кран
...стойка 16 с отводными блоками монтажного полиспаста 12.Кроме этого, на стойке смонтированы отводные блоки стрелового. и грузового полиспастов, чем обеспечивается. постоянныйугол схода канатов с лебедок,Ф30На конце одной распорки 2 в плоскостимонтажного шарнира установлен монтажныйкронштейн 17 с корпусом 18, В корпус 18входит хвостовик вилки 19 с гайками, приэтом ось хвостовика совпадает с осью35порных винтов монтажного шарнира. Корпус 18 нижней частью опирается на винт 20,укрепленный в распорке 2, за счет которого осуществляется вертикальное перемещение корпуса.Монтаж деррик крана производится В той40же последовательности (см. фиг. 1 и фиг. 3),Вначале собирается нижняя часть крана:крестовина 1, распорки 2 с затяжкой 3...
Крановый подвесной захват
Номер патента: 570539
Опубликовано: 30.08.1977
МПК: B66C 1/22
Метки: захват, крановый, подвесной
...кантовке в вертикальное положение, На траверсе 1 при помощи осей 15 подвешены две проушины 16, на которые при помощи цепных стропов 17 подвешена дополнительная балка 18 с цапфами 19.Работа с крановым подвесным захватом осуществляется следующим образом.На крюк 4 крана навешивается траверса 1 при помощи тяг 3. Траверсу 1 с подвешенной вилочной рамой 9 и дополнительной балкой 18 подводят к пакету листового материала, установленному на подставках, и вводят в пазы вилок 10. Затем транспортируют листовой материал к листу складирования или кантовки. Кантовка осуществляется следующим обраВилочная рама 9 опускается на площадку ха, траверса 1 опускается вниз и вправо,1 до тех пор, сока дополнительная балка 18 не повиснет вертикально на стропах 17...
Автоматический захват для штучных грузов
Номер патента: 570540
Опубликовано: 30.08.1977
Авторы: Тетельман, Хасин, Хлопотин
МПК: B66C 1/42
Метки: автоматический, грузов, захват, штучных
...этого упор выполнен подвиде подпружиненного плунжера сческим концом.На фиг. 1 схематично изображен предложенный захват, общий вид; на фиг. 2 - разрез по А - А на фиг. 1 (подвижный упор и положение фиксирующей звездочки при наличии детали в захвате); на фиг. 3 - положение фиксирующей звездочки при открытых подхватных рычагах.Предлагаемый автоматический захват крепится к траверсе 1, связанной со штоком 2 силового цилиндра 3. Силовой цилиндр и траверса смонтированы на тележке 4, которая перемещается по направляющей балке 5.Механизм, фиксирующий положение захватных рычагов 6, включает звездочку 7, установленную в корпусе 8 на оси 9.Подвижный упор 10 выполнен в виде полого плунжера с полусферическим концом, предназначенным для...
Бадья для транспортировки сыпучих материалов
Номер патента: 570541
Опубликовано: 30.08.1977
Авторы: Бабак, Грамм, Силаев, Федосенко
МПК: B66C 3/00
Метки: бадья, сыпучих, транспортировки
...собой полу- цилиндр, на перемычке 2 которого шарнирно закреплена траверса 3. Поворот траверсы в сторону переднего торца корпуса 1 ограничен упором 4. На траверсе 3 шарнирно закреплено роликовое звено 5, между стенками которого установлен ролик 6. Поворот траверсы 3 ограничен упором 7. Палец 8 предназначен для зацепки его крюком крана. Палец 9, предохраняющий крюк от соскальзывания с пальца 8, в зависимости от величины крюка устанавливается в одном из трех отверстий траверсы 3.Передний торец корпуса 1 - открытый, задний торец корпуса закрыт шарнирно закрепленной на нем заслонкой 10. Поворот заслонки 10 ограничен по ее периметру упором 11, Посредине заслонки жестко закрепленпогрузки. В период загрузки бадьи поступа. ющий в нее грунт...
Устройство для гащения колебаний грузозахватного органа крана
Номер патента: 570542
Опубликовано: 30.08.1977
Авторы: Дергач, Кривцов, Селезнев
МПК: B66C 13/06
Метки: гащения, грузозахватного, колебаний, крана, органа
...вид; на фиг. 2 - то же, вид сбофиг. 3 - разрез по А - А на фиг. 1; г. 4 - разрез по Б - Б на фиг. 1; наразрез по В - В на фиг. 3; на фиг. разрез по Г - Г на фиг, 3; на фиг, 7 - оединения грузовой тележки и опоры; г. 8 - узел соединения рычажной перес траверсой; на фиг. 9 - узел соединерычажной передачи с опорой; на 10 - рычажная передача в рабочем сенин вид спередисоединенных между собой тяг, и рамкой 13. Каждый тормозной барабан 2 снабжен конусной фрикционной муфтой 14, при этом один конец тормозного каната 15 укреплен на шкиве 3 тормозного барабана, а другой его конец через блок 7, укрепленный на опоре 9, связан с рамкой 13, которая укреплена на подшипнике 16 на вертикальной оси 10, а грузовая тележка 1 соединена вертикальной осью 10...
Устройство для подвода энергии с неповоротной части подъемно-транспортного механизма на поворотную
Номер патента: 570543
Опубликовано: 30.08.1977
Авторы: Городецкий, Давиденко, Капустин, Макаров, Тельная
МПК: B66C 13/12
Метки: механизма, неповоротной, поворотную, подвода, подъемно-транспортного, части, энергии
...а н ляющие зубчатых реек установлены на воротной части механизма, при этом 5 штейны смонтированы на шестерне, а док - на поворотной части механизма чем каждая из зубчатых реек соединена ной из подвижных балок, а гибкий эне ситель последовательно связан с подви 10 балками и барабаном. На фиг. 1 схематично общ иг.женное устроиство,разрез по А - А на фна фиг. 1.15 Устройство для иротной части 1 подьнизма на поворотнукий энергоносительполненную из двух20 смонтированную наТраверса снабженагибкого энергоноситУстройство снабжрованным соосно сханизма, а также шми зубчатыми рейк10, поводком 11 и кня 8 смонтированатко связана с ниены с шестернейчатых реек установлены на неповоротной части 1 механизма, причем каждая из зубчатых реек 9 соединена...
Грузоподъемное устройство
Номер патента: 570544
Опубликовано: 30.08.1977
Автор: Бровцын
МПК: B66C 23/26
Метки: грузоподъемное
...по вантам удерживающей системы.На чертеже схематично изображено предлагаемое устройство, общий вид.Самоходная тележка 1 снабжена механизмами 2 привода и балластом. Несущая часть устройства выполнена в виде газонаполненного баллона 3, а на самоходной тележке закреплена система вант 4. В основании баллона смонтирована грузовая стрела 5 с захватным органом 6, а на вантах удерживающей системы - самоподъемная площадка 7.5 Работает грузоподъемное устройство следующим образом.Тележка 1 подается к месту подъема груза.Включается механизм 2 привода, и баллон 3 с помощью системы вант занимает заданное 10 положение. Грузовая стрела 5 с помощью захватного органа 6 поднимает груз на необходимую высоту. Для контроля за подъемом груза по...
Устройство для укладки в бухту кабеля рабочего органа грузоподъемной машины
Номер патента: 571426
Опубликовано: 05.09.1977
Авторы: Арон, Лейбович, Смирнов
МПК: B66C 13/12
Метки: бухту, грузоподъемной, кабеля, органа, рабочего, укладки
...упираются втулки, одновременно в бухту начинает укладываться кабель 8. Диаметр бухты определяется длиной гибких связей 6, которая равна радиусу бухты. Укладка кабеля по кругу обес. цечивается жесткостью кабеля. ки изображено устройна фиг. 2 - бухта кабермула изобретения Изобретение относится к подъемно-транспортным мац;инам, в частности к устройствамдля укладки кабеля в бухту в системе токоподвода рабочего органа.Наиболее простым устройством для укладкикабеля является устройство, собирающее кабель в горизонтальную гармошку или спираль. Это устройство включает направляющийгоризонтальный канат и приспособление дляприсоединения к нему кабеля 11.Однако это устройство це может быть исцользовано для укладки вертикально...
Транспортно-монтажное судно
Номер патента: 571427
Опубликовано: 05.09.1977
Авторы: Берхин, Бочаров, Панков, Рудак
МПК: B66C 23/52
Метки: судно, транспортно-монтажное
...балкой 3 треугольных рам 4, уста. новленных на колонне 5 Своими основаниями треугольные рамы 4 образуют главные силовые балки 6 горизонтальной платформы 7. На последней расположены противовес 8 и опоры механизмов 9. Посредством шарниров О треугольные рамы 4 связаны со стрелой 11, которая пр помощи канатов 12 связана с балкой 3,Каркас крана 2 опирается на закрепленные в корпусе. стойки 3, которые связаны кольцом 4. Основание стоек 13 в плане образуют квадрат (см. фиг. 2, разрез А-А).На палубе судна расположен остропленный блок 5.Транспортно-монтажное судно работает следующим образом.Грузоподъемный кран 2 берет со строитель. ной площадкинооерегу блок 5, разворачивается и укладывает его на палубу судна. После транспортировки блока5...
Захват для листового гофрированного материала
Номер патента: 572420
Опубликовано: 15.09.1977
Авторы: Будович, Залевский, Каланчук
МПК: B66C 1/22
Метки: гофрированного, захват, листового
...мо и, закрепившись 25 к перилам 6 ра. закреплению лис освобождая при После этого м захвата и перех 30 зону на крыше соднявшись на уровень кровнтажную площадку захвата карабином монтажного поясамы 1, производит работы по та 4 к прогонам 9 кровли, этом зажимы 3 рамы 1, онтажник покидает площадку одит в отведенную для неготроящегося объекта,Изобретение ройствам и мо тельных работ листов. Известны за навешиваемые ного крана, с захвата груза Однако такие только подъе дельно от за площадка, сние листов нанастилом и перилами, образующими монтажную площадку.На фиг. 1 изображен предлагаемый захват,общий вид; на фиг. 2 - то же, вид сбоку.5 Рама 1 с вилообразными лапами 2 снабжена зажимами 3 для прижатия кровельного листа 4 к лапам, На раме...
Траверса для транспортировки длинномерных грузов
Номер патента: 572421
Опубликовано: 15.09.1977
Авторы: Лебедь, Светлицкий
МПК: B66C 1/68
Метки: грузов, длинномерных, траверса, транспортировки
...барабанов, а это требует значительных затрат времени.С целью ускорения. и облегчения процесса застропки длинномерных грузов различного сечения, не прибегая к фиксации положения барабанов, в предлагаемой траверсе реборды барабанов выполнены с фигурными пазами 5 для фиксации в них скоб гибких строповочныхорганов после застропки груза.На фиг. 1 изображена предлагаемая траверса, общий вид; на фиг. 2 - разрез А - А на фиг. 1.0 Траверса представляет собой балку 1 с проушиной 2 для навешивания на крюк грузо- подъемного механизма. На концах балки установлены на осях 3 барабаны 4 с фигурными пазами 5 на ребордах. На барабаны намотаны 5 гибкие строповочные органы б, охватывающиепри транспортировке груз 7, на свободных концах которых имеются...
Ходовое устройство грузоподъемных машин
Номер патента: 572422
Опубликовано: 15.09.1977
Авторы: Ильин, Кузнецов, Моргуновский
МПК: B66C 9/08
Метки: грузоподъемных, машин, ходовое
...установленные непосредственно на балансире Ц.Недостатком такой установки привода является усложнение токоподвода к электродвигателю, поскольку он совершает вместе с балансиром качательные движения.Кроме того, в машинах большой грузоподьемности, подобных радиальному штабелеру,необходимо использование мощного и значительного по габаритам привода, консольнаяустановка которого на балансире недопустима из-за возникновения дополнительного изгибающего момента, действующего на ось балансира,Наиболее близким к предлагаемому является ходовое устройство грузоподъемной машины, содержащее шарнирно смонтированный наоси рамы балансир с ходовыми колесами и приводной электродвигатель. Выходной вал электродвигателя расположен соосно с шарниром балансира...
Грузоподъемное устройство
Номер патента: 572423
Опубликовано: 15.09.1977
Авторы: Лисновский, Рогов
МПК: B66C 13/06
Метки: грузоподъемное
...тарельчатых пружин.На фиг. 1 изображено грузоподъемное устройство; на фиг. 2 -- силовой цилиндр.Грузоодьемнос устройство состоит из поворотои платформы 1, стрелы 2 и манипулятора с клсщсвым захвятом 3, Подъем и О 5 ускапис стрель., прикрепленной к кропштеипу 4, Осу 5 цествляОтся си;Оным илиндром 5, шток 6 которого крепится к кронштейну 7 стрелы, а корпус 8 - к кронштейну 9 поворотной платформы.Шток 6 силового цилппдра имеет расточку,в которуо установлены :яксз пр;ж5;подвижная проушина 11, Проуш.ша и паетыпр 5 жпп 5 дсззк 5 ваются От вы 5 Я,. пя с:Омощ,;О гй.и 12. Для Обсспсчс:.,:;, т.сипя5:о;( жной проуши;5 ссмог :(,;г.з , в:с пс3.Грп подъсмс и опуска шп стрсы ь .;с:СС ОСТЗПОВКП ДПамПЧЕСкпЕ Успп 5 Ь О:из; .- мас:, ыс проушш 5 ой...
Клещевой захват для строительных блоков
Номер патента: 573434
Опубликовано: 25.09.1977
Автор: Осокин
МПК: B66C 1/42
Метки: блоков, захват, клещевой, строительных
...1 Г-образнойколодки с клещевиной, при этом шарнирысоединения тяг с клещевинами связанымежду собой с помощью горизонтальнорасположенной тяги,На чертеже показан захват для строительных блоков, общий вид.Захват содержит две клещевины 1, серьгу 2 для навески на крюк крана, зажимныв.колодки 3 с рычагами для фиксации положения относительноклещевин, Прижимныеколодки Э шарнирно установлены на клвщевинах 1. Рычаги прижимных кододок установлены горизонтально и соединены тягами 4с шарнирами соединения прОтивоположныхкдешевин, а клещевины между собой соединены через горизонтальную соединительнуютягу 5.Зака 3508/17 Тираж 10 ЦНИИПИ Государственного по делам из 113035, Москва, Ж, 57комитетаобре тений ПодписноеСовета Министров ССи открытийнаб., д....
Механизм поворота кабины управления крана
Номер патента: 573435
Опубликовано: 25.09.1977
Авторы: Власов, Гудис, Жуков, Торопов
МПК: B66C 13/54
Метки: кабины, крана, механизм, поворота
...простого по конструкции корректирующего устройства осуществляется постони ое ориентирование кабины управления на груз, за счет чего улучшаются условия труда машиниста и снижается его утомляемость. Цель изобретения - увеличение зоны обэорности кабины и упрощение конструкциимеханизма поворота.Для етого, корректирующее устройствоснабжено шестерней, закрепленной на валусельсина-приемника и зубчатой рейкой,зацепляющейся, с шестерней и несущей взаимодействующий с гайкой датчика высотыподъема груза конечный выключатель,На чертеже показан предлагаемый механизм поворота с корректирующим устройством.На оси 1 опорной пяты стрелы 2 кранаустановлен сельсин-датчик 3, алектрическисвязанный с размещенным на поворотнойплатформе 4 крана...
