Способ заполнения многочелюстногогрейфера сыпучим материалом

Номер патента: 804567

Авторы: Мистюрин, Шмаков

ZIP архив

Текст

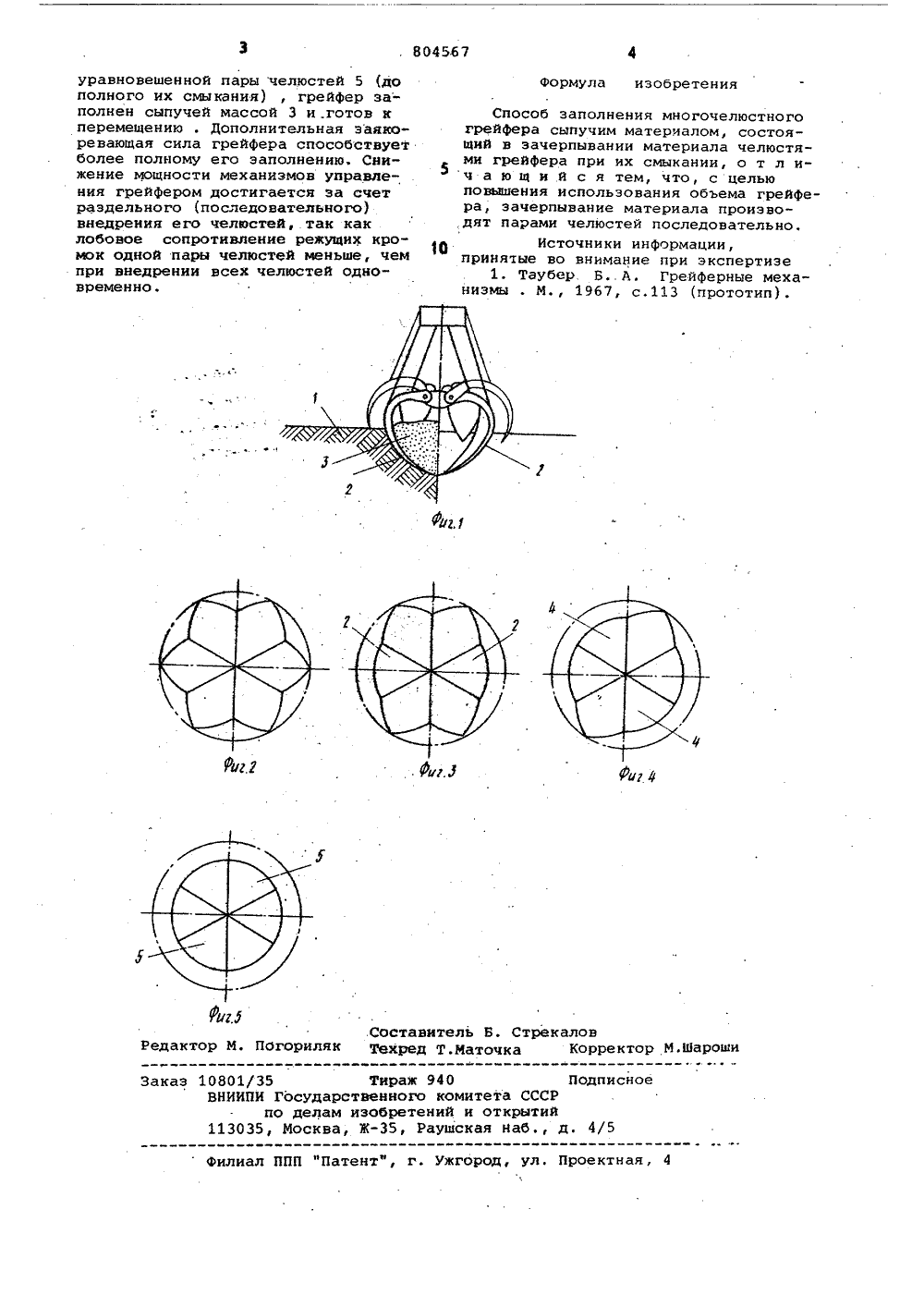

Союз Советских Социалистических РеспубликОП ИСАНИЕИЗОБРЕТЕпИЯК АВТОУСКОМУ СВН ВИЛЬСТВУ(22) Заявлено 26. 03. 79 (21) 2741979/29-11с присоединением заявки Йооц 804567(51)М, Кл,3 В 66 С 3/00 Государственный комитет СССР но делам изобретений и открытий(088.8) Дата опубйииованив описания 15 . 02. 81 В. П. Шмаков и Ю. Н. Мистюрин(54) С СОВ ЗАПОЛНЕНИЯ МНОГОЧЕЛЮСТНОГО ГРЕЙФЕРА СЫПУЧИМ МАТЕРИАЛОМ О 2 30 Изобретение относится к подъемно- транспортному машиностроению, а имен но к крановым приводным грейферным механизмам,Известны способы заполнения много- челюстногогрейфера сыпучим материалом, состсящие в зачерпывании материала челюстями грейфера при их смыкании 1 7.Однако возникающие при этом значительные силы сопротивления снижают эачерпывакщую способность грейфера.С целью повышения использования объема грейфера в описываемом грей-. фере зачерпывание материала производят парами челюстей последовательно. Иа фиг.1 представлена схема шести челюстного грейфера в момент зачерпывания груза одной парой взаимно уравновешенных челюстей (с правой стороны грунт условно не показан, разрез) иа фиг.2 - исходное положение грейфера (в плане) в раскрытом состоянии иа фиг.3 - схема грейфера в плане; иа фиг.4 - последующее смыкание другой пары челюстей грейфера; на фиг.5 - положение грейфера в плане с сомкнутыми челюстями (т.е. грейфер заполнен). Способ заполнения многочелюстноо грейфера реализуется следующим бразом. Раскрытый грейфер опускается намассив сыпучего материала 1. При смыкании двух .взаимно уравновешенных челюстей 2 под действием статической, нагрузки от собственного веса грейфера происходит внедрение этих челюстей в материал 1 и захват .части сы-.пучего материала 3, Сыпучий материал 3, находящийся между сомкнутыми челюстямн 2, дополняет статическую на- .грузку от собственного веса грейфера, в результате чего возникает эаякоревающая сила грейфера, которая обеспечивает более глубокое внедрение последующих пар челюстей в материал 1. После внндрения и полного сьвйкания первой пары челюстей 2 последовательно внедряется следующая пара взаимно уравновешенных челюстей 4 и т.д. С каждой последующей внедренной парой челюстей в материал 1 сыпучая ма:са 3 увеличивается, что дополняет статическую нагрузку от собственного веса грейфера и увеличивает заякоревающую грейфер .силу. После внедрения в материал 1 последней вэаимио.Составитель Б. Стрекаловедактор М. Пбгориляк Техред Т.Маточка Корректор М.Шароши Подписно аказ 10801/35 Тираж 940 ВНИИПИ Государственного комитета ССС по делам изобретений и открыти 113035, Москва, Ж, Раушская набилиал ППП "Патентф, г. Ужгород, ул. Проектная, 4 уравновешенной пары челюстей 5 (дополного их смыкания) , грейфер заполнен сыпучей массой 3 и .готов кперемещению . Дополнительная заякоревающая сила грейфера способствуетболее полному его заполнению. Снижение мощности механизмов управления грейфером достигается за счетраздельного (последовательного)внедрения его челюстей, так каклобовое сопротивление режущих кромок одной пары челюстей меньше, чемпри внедрении всех челюстей одновременно. Способ заполнения многочелюстногогрейфера сыпучим материалом, состоящий в зачерпывании материала челюстями грейфера прн их смыкании, о т л ич а ю щ и й с я тем, что, с цельюповышения использования объема грейфера, эачерпыванне материала производят парами челюстей последовательно. 0Источники информации,принятые во внимание при экспертизе1. Таубер. Б А. Грейферные механизмы . М., 1967, с,113 (прототип).

Смотреть

Заявка

2741979, 26.03.1979

ШМАКОВ ВЛАДИМИР ПАВЛОВИЧ, МИСТЮРИН ЮРИЙ НИКОЛАЕВИЧ

МПК / Метки

МПК: B66C 3/00

Метки: заполнения, материалом, многочелюстногогрейфера, сыпучим

Опубликовано: 15.02.1981
